Как сделать самостоятельно замок на откатные, раздвижные ворота

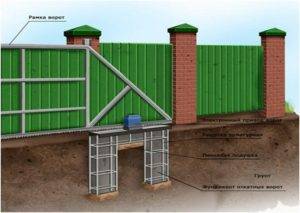

Как сделать крепкий фундамент самому

При обустройстве крепкого фундамента под сдвижные ворота не обойтись без швеллера шириной около 20 см. Также запаситесь арматурой с сечением от 12 до 16 см. Арматуру нарезают длиной 1-1,2 м каждый элемент. После этого принимаются за выкапывание ямы. Каковы ее параметры?

1. Углубление в длину больше ½ части планируемых ворот.
2. Ширина ямы – от 40 см.
3. Глубина – не менее 1,5 м.

Фиксируют швеллер полками вниз. Как только приспособление оказалось в яме, его обрабатывают бетонной смесью. Причем швеллер укладывают, ориентируясь строго на строительный уровень. Этот хитрый прием помогает добиться для роликовой тележки максимально ровного основания.

Оцените полученный результат. Фундамент под откатные ворота готов. Отложите дальнейшие строительные работы на пару недель. Хотя в идеале нужно выдержать 28 дней – таковы строительные нормы.

Как сделать запор–фиксатор?

Ворота.

Ворота.

Фиксатор.

Запоры-фиксаторы применяются в основном не предназначенным для въезда на территорию участка ворот, а для фиксации гаражных. Такой механизм обычно ставится парно – сверху и снизу.

Многие народные умельцы используют готовые варианты такого устройства, оставшиеся после демонтажа грузовых автомобилей. Также можно для этих целей воспользоваться отрезком стального прута, который сгибается и фиксируется петлями на створки ворот. Чтобы щеколда плотно удерживала створки в закрытом положении, в раме просверливаются отверстия, куда будет входить прут.

Засов в виде шпингалета

Данная модель, как и, предыдущая отличается простотой конструкции. При выборе этого типа запора также рекомендуется установка вертикальных засовов

1. Для того, чтобы изготовить засов-шпингалет мы возьмем металлическую трубку диаметром не меньше десяти миллиметров. Разрезаем трубку на три части посредством болгарки. Длина одного из отрезов должная составить 10 сантиметров, двух других – 5 сантиметров.
2. Горизонтально привариваем длинный отрез трубки к краю створа, а один из коротких – к краю противоположного створа, симметрично длинному.
3. Вставляем в отрезы трубки шпингалет, основой для которого отлично послужит прут Т-образной формы с диаметром, соответствующим диаметру трубки. Задвигаем шпингалет до упора и надеваем на его конец последний отрезок трубки, привариваем его.
4. Для того, чтобы надежно зафиксировать засов, крепим кусок металлической пластинки под его ручку.

Видео

С этим материалом читают так же:

Виды конструкций ворот и материалы их изготовления

Установка своими руками ворот разных конструкций

Строительство заборов своими руками — пошаговая инструкция

Строительство заборов из профнастила своими руками

Строительство забора из кирпича своими руками

Задвижки и защелки для откатных ворот

Также для ворот, например гаража, можно применять и другие запорные устройства.

Упор

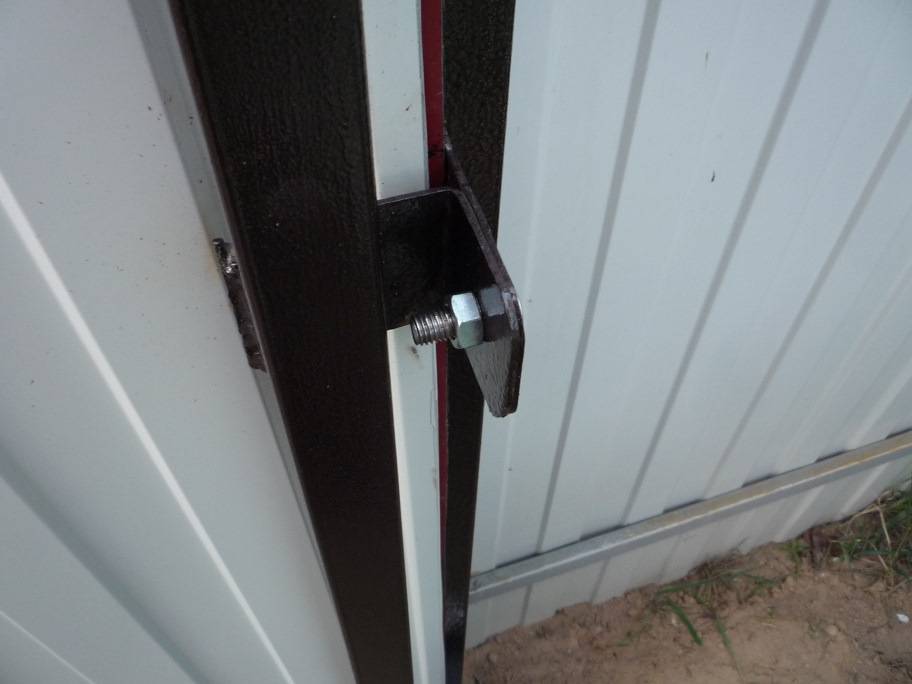

Засов-фиксатор

Чтобы понять, как сделать засов на откатные ворота, следует внимательно ознакомиться с рекомендациями. Данная конструкция довольно эффективна, ее нельзя будет открыть снаружи. Чтобы ее изготовить, понадобятся задвижные детали от автомобиля ГАЗель.

Но некоторые умельцы собирают его и из подручных материалов. Сначала к откатным воротам присоединяют два уголка. В них должны быть круглые отверстия, а фиксаторы располагают на одном уровне. Под ними в грунте нужно сделать небольшое углубление круглого диаметра.

Вариант из профтрубы

Трубка с изгибом в форме буквы «Г» проводится через отверстия 2 уголков. Ее вставляют в отверстие в грунте. Такая модель часто монтируется и на откатные ворота гаража.

Вертикальные запоры

С их помощью можно защитить участок от проникновения посторонних лиц. Сначала устанавливается труба на стене либо раме самих ворот. Делается укрепление для рычага. К нему крепится трубка небольшого диаметра. Она и будет удерживать конструкцию от открытия. Такой механизм подойдет и для ворот из профнастила.

Пазовый засов с поворотным устройством

Работает он по простому принципу, но при этом высокоэффективен. Его механизм функционирует по аналогии с предыдущим вариантом. На створке производится монтаж поворотного устройства, а к нему присоединяется паз.

Эскиз защелки

На забор или непосредственно на раму устанавливают фиксатор для паза. Можно установить и автоматические запоры. Самый известный производитель данных устройств – компания NICE.

Самодельный засов

Каждый владелец загородного участка самостоятельно выбирает вид засова на распашные или откатные ворота. Если он не находит подходящего готового механизма в магазине, то его можно изготовить и своими руками из подручных деталей. В последнее время прослеживается тенденция замены обычных запирающих механизмов на электропривод. Он удобен в эксплуатации, ворота с его помощью автоматически закрываются и открываются.

Классификация замков

Выделяют несколько разновидностей замков, предназначенных для установки на ворота. Можно выделить такие модели:

• навесные;
• реечные;
• врезные;
• накладные;
• электромеханические;
• электромагнитные;
• радиоволновые.

Навесные замки принято называть амбарными. Их обычно используют на дачах и приусадебных участках, чтобы грабители не нанесли вреда имуществу. Реечные запоры сегодня встретить сложно, но в былые годы их широко применяли. В таких конструкциях присутствует засов, перемещаемый по фиксирующей петле. Их приваривают к воротам и забору.

Можно использовать указанный механизм изнутри территории, которая нуждается в защите. Взломать такой замок не составит труда, для этого достаточно просунуть в отверстие между калиткой и забором ножовку и перепилить его.

Получается, что подобный замок на ворота из профнастила не отличается надежностью.

Врезные замки размещаются в структуру полотна. Кажется, что вероятность взлома сведена к минимуму. Но не на каждую калитку имеется возможность повесить такой замок. При наличии соответствующих навыков к тому же удаётся с легкостью вскрывать такие виды запора. Злоумышленнику с опытом достаточно применить для этого шпильку для волос.

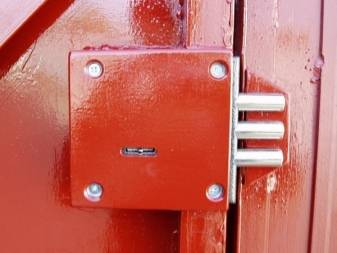

Накладные замки вполне можно назвать надежными. Без подручных инструментов вскрыть их не так просто. Такие механизмы легко и быстро монтируются. Для этого достаточно иметь дрель и сварку. К минусам можно отнести вероятность взлома с использованием топора или фомки.

В этом видео вы узнаете, как врезать замок:

Электромеханические запорные механизмы именуют кодовыми. По сравнению с предыдущими типами устройств, они намного надёжнее. В составе этого замка присутствуют затвор и приборная панель. Когда необходимо закрыть замок или приоткрыть его, на приборной панели набирается соответствующий код.

Единственным минусом такого замка является необходимость в обеспечении электрического питания. Безусловно, новейшие модели имеют поддержку аккумуляторных батарей, но в реальности они могут разрядиться в самый неподходящий момент. Аккумулятор можно заменить только с внутренней стороны.

Ответственные компании снабжают указанные модели особыми элементами. Они подзаряжают аккумулятор на непрерывной основе.

Открыть электромеханический замок почти невозможно, разве что имея в наличии дорогостоящее оборудование. Выделяют и такую разновидность электромеханического устройства, где электросигнал представляет собой альтернативу кода. Подается он через нажатие на особую кнопку.

Электромагнитные замки устанавливаются в многоэтажных сооружениях на двери подъезда. Система включает в себя затвор и магнитный ключ. Механизм замка может быть настроен на электромагнитное поле ключа. Если поднести магнитный ключ к выступу на устройстве, замок откроется. Впервые появились такие механизмы около 10 лет назад. За это время никому не приходилось сомневаться в надежности указанных устройств. Но сегодня удается вскрывать даже их, для этого достаточно подобрать определённую электромагнитную комбинацию.

Радиоволновые — работают по принципу автомобильной сигнализации. Это самый надежный на сегодняшний день вариант. Открыть его практически невозможно. Для этого требуются особые знания и наличие дорогой аппаратуры. Вряд ли в этом случае удастся самостоятельная установка замка на калитку из профнастила, так как изготавливают такие изделия на заказ. К тому же требуется определенный профессионализм для их установки.

Получается, что существует немало разновидностей замков с различной стоимостью и характеристиками. Обычно предназначенные для калиток модели изготавливаются специально для монтажа на металлопрофиль.

Основные виды запорных устройств

Независимо от конструкции, замок на раздвижные ворота должен иметь в комплекте поставки несколько ключей, детали для личинки и приемную планку. Монтировать его лучше в нащельник. При установке в створку злоумышленник может повредить последнюю, если попытается взломать запирающий механизм. При монтаже в нащельник это исключено.

Наиболее распространены следующие конструкции для сдвижных ворот:

По методу установки модели для откатных ворот можно разделить на врезающиеся и накладные. Они могут быть очень простыми и рассчитанными на забор со сложной системой безопасности. Врезаться замок может в сам материал полотна или в стоечную опору. Его несложно встроить в трубу металлопрофиля, из которого сделан каркас ворот.

Возможна установка на откатные ворота и более сложных замочных конструкций, например, сувальдных или реечных. Запоры для откатных ворот имеют компактные размеры и аккуратный внешний вид. Разнообразие оттенков позволяет выбрать модель, которая впишется в дизайн ограждения и подойдет особенностям строения ворот.

Чаще всего засовы монтируются в средней части полотна, реже – в верхней.

Выбор замка для откатных и распашных ворот

Замок может приобретаться одновременно с другими фурнитурными элементами от той же фирмы

При этом нужно обращать внимание на совместимость деталей с особенностями конструкции, для которой они покупаются. В продаже можно встретить, к примеру, наборы фурнитуры для откатных ворот без балки и для иных типов оград

Некоторые домовладельцы снабжают ворота автоматическим блоком с приводом, другие предпочитают открывать и закрывать их вручную. Замки также могут быть рассчитаны на оба этих способа использования. На территории складов, производственных помещений и подобных объектов на ворота лучше установить автоматизированную модель. Для дачного дома хватит изделия с ручным управлением. При установке замка на ограждение, уже снабженное автоматикой, стоит предварительно проконсультироваться с мастером, проводившим монтаж электронного блока.

Замок на откатные ворота своими руками, как правило, делают механическим, простой конструкции. Такое изделие можно приобрести и в готовом виде. Некоторые из них запираются только изнутри ворот, другие – с обеих сторон. Удобный вариант – модели с двумя вариантами управления: автоматическим и ручным. Такой замок можно открыть ключом или воспользоваться пультом дистанционного управления.

Существуют и модели кодового типа, для открытия которых не требуется ключ. Пользователю нужно лишь знать цифровой код (обычно из 4-6 знаков). Управлять такими замками можно с обеих сторон. Сейчас все большее распространение получают варианты с несколькими цилиндрами, отличающиеся повышенной взломостойкостью. Устанавливать их можно на воротах разных типов. Для управления используются уплощенные ключи.

Какой запорный механизм подойдет для установки на ворота, калитку

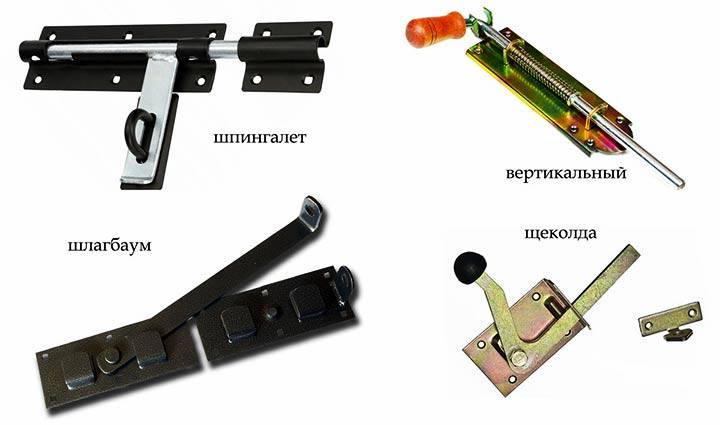

На гаражные, заборные ворота устанавливаются такие виды запоров:

• щеколда;
• шпингалет;
• засов;
• вертикальный стопор;
• системы запоров с рычагами, поворотными стойками.

Требования к запорным механизмам:

• взломоустойчивость;
• они должны выдерживать большие нагрузки, в том числе и механические;
• засов должен входить в фиксатор плотно, без зазоров.

Для распашной калитки, створок ворот хорошим вариантом будет вертикальная защелка. Представляет собой металлический стержень с ручкой, который вставляют в выемку в грунте. Прочно фиксирует полотно в закрытом положении.

Используют вертикальную защелку и на врезных створках, но меньшего размера. Вверху и внизу проема приваривают металлические куски труб, куда будут входить стержни засова.

Для фиксации небольших деревянных, металлических калиток под вертикальные запоры в грунте делается отверстие, вставляется кусок трубы, вокруг фиксируется раствором цемента. Можно монтировать двухсторонние защелки.

В продаже есть запор НОЭЗ ЗК-230-S специально для уличной калитки.

Установка замка на ворота откатные

механический замок

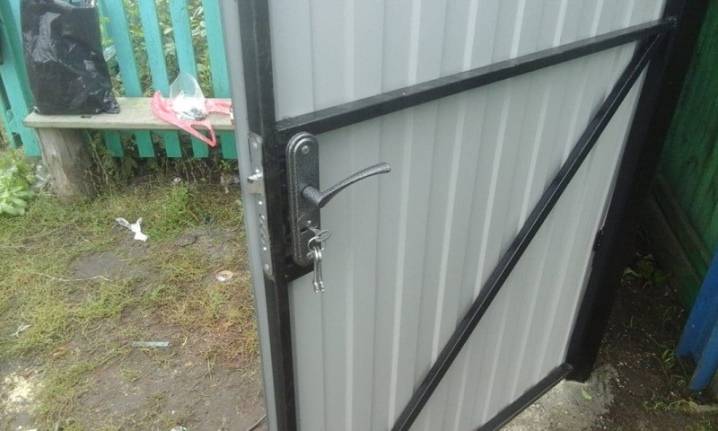

Механический замок несложной конструкции для откатных ворот устанавливается таким образом:

• определяем размеры профильной трубы для установки согласно глубине врезки замка

• на профильной трубе сверлится отверстие под ключ и паз под ответную часть

• замок прикручивается саморезами.

Как показывает практика, устанавливать замок рекомендуется в нащельник. Качество установки и пользования замком от этого не страдает, зато обеспечивается дополнительная защита.

Несложная конструкция замка не может гарантировать полную безопасность и ворота не защитят от нежелательного вторжения во время отсутствия хозяев. Поэтому придется потрудиться с выбором более надежного замка.

Полезные советы

Механический замок для ворот это хороший вариант противостояния взлому, потому что установка новых точек запирания в виде вертикальных ригелей и девиаторов никому еще не помешала. Девиатор представляет собой распределитель или дополнительное устройство запирания с несколькими ригелями. За счет введения элементов создаются повышенная жесткость конструкции ворот – специфическая отбортовка и противовзломный лабиринт.

Как осуществить установку замка на секционные гаражные ворота, представлено в видео.

Подскажем, что секрет надежности и эффективности работоспособности системы замка для откатных ворот заключен в разворачивающемся регулируемом элементе Twistfinger в сочетании с ответной планкой, обладающей самокоррекцией

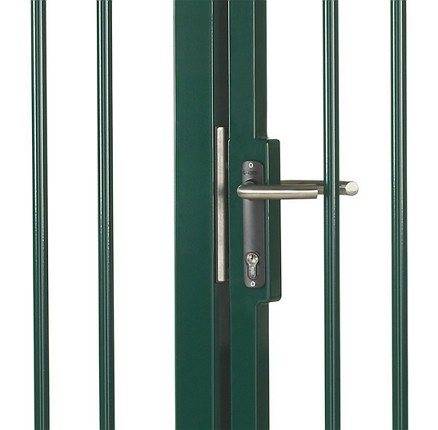

инновационная замочная система

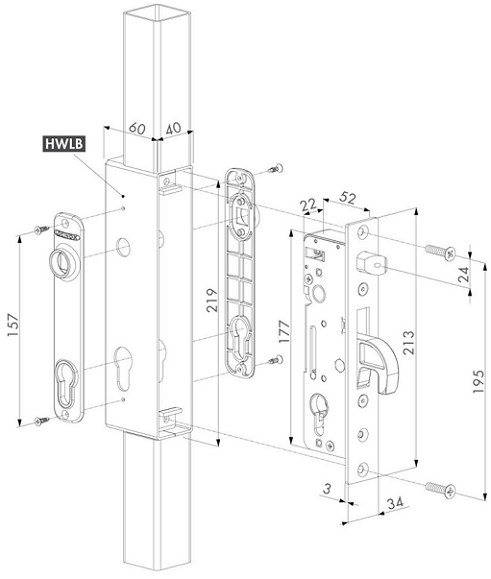

Инновационная система крепления замка LSKZ U2 Locinox предназначена для квадратных или круглых профилей.

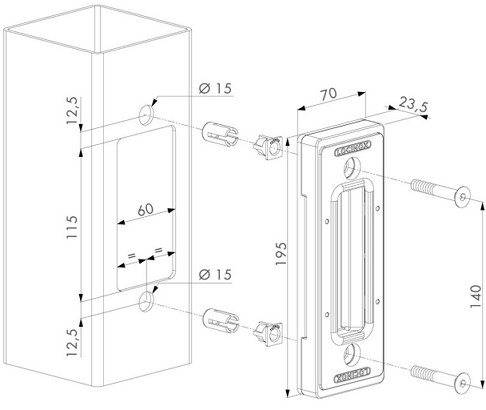

Для установки замка на откатные ворота потребуется просверлить 3 отверстия:

• на поверхности ворот для замочной системы два отверстия диаметром 15 мм для установки элементов крепления, выдерживая межцентровое расстояние 140 мм

• одно отверстие диаметром 20 мм для установки ригеля.

На поверхности створки с ответной частью (ответная планка SSKZ QF Locinox) просверливаем два отверстия диаметром 15 мм с межцентровым расстоянием 200 мм для быстрого монтажа QUICK FIX.

Фантастически простая установка инновационной замочной системы всего на несколько отверстий и ворота надежно защищены.

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

• электромагниты;
• механические;
• защелки;
• моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.

Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Компоненты откатных ворот

Чтобы построить ворота, необходимо знать, из чего они состоят. Составляющие откатных створок:

• каретки, закрепленные на роликах, тележки;
• поддерживающий роликовый и концевой механизм;
• улавливатели, располагающиеся в нижней и верхней частях;
• заглушки на направляющих;
• направляющий рельс длиной 6 см.

Как сделать прочные сдвижные ворота своими руками, делятся опытные мастера

Они обращают внимание новичков на то, что, прежде всего, необходимо вооружиться качественным материалом и конечно следовать пошаговому плану действий. Эксперименты можно позволить себе, только если вы не раз занимались монтажом сдвижных створок

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой. Это необходимо, чтобы оно не выливалось при транспортировке

Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

https://youtube.com/watch?v=1ZXNFddyOF0%3F

Источники – cable.ru, Кабель.РФ

Какой лучше поставить?

Чаще всего для тонких калиток из металла выбирают именно врезной замок. Чтобы поставить под надежную защиту частную территорию, нужно внимательно выбирать подходящий вариант, учитывая ширину дверного прохода, глубины корпуса и ширину лицевой планки замка. Замку, приспособленному на наружной части калитки, предстоит эксплуатироваться в условиях разных температур и при высокой влажности, потому он должен соответствовать ряду критериев:

• устойчивость к ржавчине;
• компактный размер;
• предельно закрытая конструкция.

Открытый тип конструкции быстро сломается из-за попадающей внутрь пыли и природных осадков. Крупногабаритный замок не годится для установки на тонком металле, поскольку при возведении такого ограждения используются профильные трубы с малым диаметром.

Лучше всего при перепадах температуры, при повышенной сырости и запыленности работают сувальдные механизмы. Но даже у самого качественного и дорогого замка есть шанс промерзнуть при попадании в личинку влаги в условиях низкого температурного режима. Чтобы не возникло трудностей с проходом на свою территорию, рекомендуется устанавливать устройства ручкой изнутри, которые отпираются без использования ключа.

В многоуровневой защите от взлома нет нужды в отношении замков для дверок из профнастила на дачном дворе. Подобные затраты ни к чему. Если кто-то задумает проникнуть к вам во двор, то замок, вероятно, и трогать не станет, а найдет иной способ пробраться на территорию.

Электромеханические либо электромагнитные устройства устанавливают на тонкие двери из профнастила, если к тому обязывает входная конструкция. А более элементарные модификации могут быть врезного типа либо накладными. Монтаж этих механизмов весьма отличается.

Для каждого замкового механизма определен класс безопасности, предусматривающий уровень защиты от взлома. Определяют 4 степени надежности.

1. В эту категорию относятся замки, открыть которые не составляет сложности для того, кто имеет преступные намерения. Опытный вор справится с этим замком за несколько минут.
2. На открытие такого устройства малоопытный вор затратит некоторое время. Матерый грабитель без труда вскроет этот замок. По данным экспертов, на взлом устройства такого класса у вора уйдет не более 10 минут.
3. Запорные механизмы с надежной степенью защиты. Их не получится вскрыть быстрее, чем за 20 минут.
4. Самые надежные из существующих. По уверениям производителей для взлома понадобится около получаса. Этого времени хватит, чтобы по месту совершения преступления успели прибыть сотрудники охранной службы или правоохранительных органов.

Замки на входные части наружных ограждений лучше выбирать в специализированных магазинах.

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Основным недостатком изготовления откатных ворот является их высокая стоимость. Непосредственно перед работой необходимо провести подготовку многих частей. Большинство из них нельзя изготовить самостоятельно. Например, электромотор, который характеризуется сложной конструкцией, обязательно должен соответствовать некоторым техническим показателям. Однако некоторые части можно изготовить своими руками. Эта процедура позволит значительно сэкономить бюджет при строительстве.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Если подойти к строительству бюджетно, можно обойтись без электромотора. В таком случае открывать и закрывать ворота необходимо вручную.

Механические современные замки

Механический кодовый замок для откатных ворот своими руками характеризуется определенным рядом преимуществ. Такие устройства, как правило, выполнены из алюминия с высокопрочным механизмом, который внутри изготовлен из нержавеющей качественной стали.

Поскольку система такого плана не нуждаются в электрическом питании, есть возможность оборудовать ею вход абсолютно на любую территорию – т.е. даже на ту, где вообще отсутствует электроэнергия. Механические замки, которые в нынешнее время используются для откатных ворот, имеют чрезвычайно удобные панели, предназначающие для ввода цифрового кода с 2-ух сторон.

Установить или же поменять код такого замка можно легко и быстро, вводить, при этом, можно от 4 до 6 различных знаков. Устройство в автоматическом режиме сбрасывает показания того кода, который набран Вами, если Вы решили открыть ворота рукой.

Нержавеющая сталь представляет собой основной метал механизма, который полностью предотвращает попытки отпиливания. Немаловажным является то, что для того чтобы этот механизм в процессе эксплуатации замка не пострадал от пыли и влаги, корпус его защищен специальной алюминиевой крышкой.
