Шаг 2. Укладка гидроизоляции и утепления
Советуем пользоваться дешевой полиэтиленовой пленкой, материал отлично выполняет свои задачи, при необходимости растягивается, что минимизирует риски появления разрывов.
Гидроизоляция пола пленкой
Армированная гидроизоляционная пленка для пола
Как мы уже упоминали, толщина утепления зависит от этажа и климатической зоны проживания. Если вам нужно сделать теплоизоляционный слой толще 5 см, то мы рекомендуем не покупать одну толстую плиту, а две тонких.
Плиты из экструдированного пенополистирола
Толстые плиты можно использовать для утепления стен, в таком положении на них вообще не действуют изгибающие нагрузки. Законы физики говорят, то две тонкие плиты имеют больший запас изгиба до появления трещин, чем одна толстая. Имеется в виду, что общая толщина в обоих случаях одинакова. Такие особенности позволят утеплению компенсировать возможные огрехи подготовки основания. Утеплитель нужно класть с таким расчетом, чтобы стыки перекрывались.
Упаковка пенополистирола
Если плиты не удалось точно обрезать и в стыках появились заметные щели, то их нужно обязательно заделывать монтажной пеной. Многие строители советуют фиксировать демпферную ленту над утеплением непосредственно под цементную стяжку, такой вариант имеет право быть. Мы не приветствуем это решение, все-таки намного эффективнее и надежнее фиксировать ее до утепления, она поможет идеально заделать щели по периметру помещения без использования монтажной пены.
Утепление пола, укладка плит
Укладка экструдированного пенополистирола
Укладка плит в два слоя
Монтаж электрического теплого пола
Чтобы подогрев пола служил как можно дольше, а монтаж проходил без ошибок, соблюдайте следующую пошаговую инструкцию:
Установка монтажной ленты. Расстояние между полосами около метра. Такое приспособление облегчит фиксацию кабеля. Если используются секции или маты, то этот пункт можно пропустить. Смотрите видео чтобы более наглядно понимать о чем речь.
Предварительное тестирование кабеля. Для этого нужно измерить мультиметром сопротивление кабеля и сравнить данные с теми, которые указаны в сопроводительной документации. Допускается разница в значениях, но не более 10%.

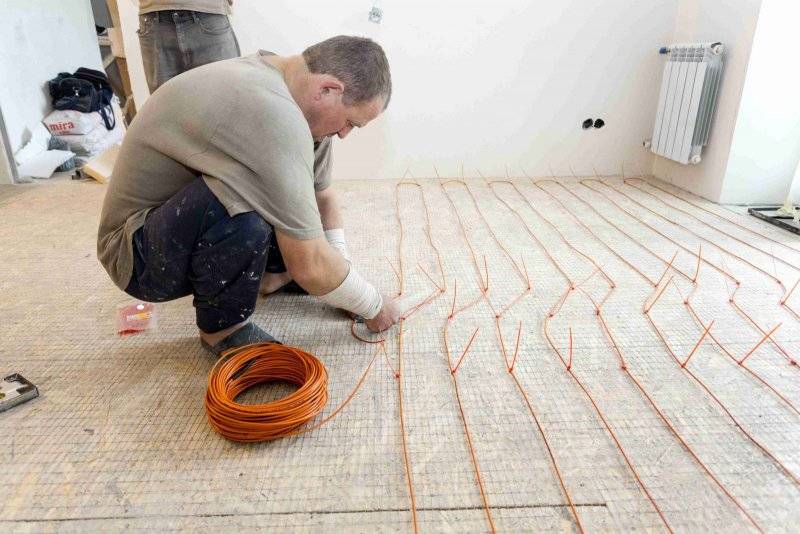

Монтаж системы отопления. Укладку кабеля нужно проводить на расстоянии 5-10 см от стен. Длина шага (расстояние между кабелем) вычисляется следующим образом: площадь обогреваемого пола умножается на 100, полученное число нужно разделить на длину кабеля. Как правило, длина шага варьируется от 8 до 15 см
На этом этапе важно не перегибать кабель, для этого нужно соблюдать радиус изгиба (не менее 5 см). Важно: если кабель имеет одну жилу, то его конец должен быть максимально близок к началу (подключается и начало, и конец к одной линии). Двужильный кабель подключается к сети с одного конца
Двужильный кабель подключается к сети с одного конца.
Закрепить сенсорный датчик температуры. Его устанавливают на равном расстоянии от секций, и не ближе, чем полметра от закругления кабеля. Подключение датчика, как и он сам, лучше расположить в гофрированной трубке (так будет легче его заменить, в случае выхода из строя). На этом же этапе проводится монтаж коробки для регулятора температуры в стену, штробление каналов для укладки электропроводки, подключение обогрева к сети.
Контрольный замер сопротивления системы обогрева. Если значения не изменились, можно проводить пробное включение теплого пола, минимум на 12 часов. Это позволит убедиться в работоспособности и отсутствии дефектов монтажа.
Если тестирование прошло успешно, можно приступать к заливке бетонной стяжки. Для нее используется цемент марки от М-300, в пропорции с песком 1:3. Толщина стяжки примерно 15-20 см. Если больше – снизится температура поверхности пола, а при меньшем значении появляется риск разрушения стяжки от нагревания.
Время полного застывания и высыхания бетона около 4х недель. Раньше этого срока включать подогрев категорически запрещено.
Монтаж кабеля под деревянным полом
По своей сути, устройство такого обогрева почти не отличается от укладки кабеля под бетонную стяжку. Однако, есть некоторые нюансы:
- места пересечения кабеля и деревянных лаг нужно защитить от чрезмерного перегрева. Для этого можно воспользоваться фольгой;
- толщина досок для пола не должна превышать 3 см;
- для обеспечения безопасности необходимо подключить дополнительно УЗО (устройство защитного отключения). В случае значительного перегрева жилы или короткого замыкания, оно обесточит проблемный участок.
Укладка кабеля без стяжки
Такое решение приемлемо в помещениях с низким потолком и в случае, если сверху будет укладываться кафельная плитка или керамогранит. Для этого варианта устройства теплого пола идеально подходят секции или маты. А вот кабель в катушках использоваться не рекомендуется. Технология монтажа не отличается от устройства кабельного пола с бетонной стяжкой. Единственное исключение – монтажную сетку можно не использовать.
Дополнительное оборудование
Помимо регулятора температуры, нелишним будет приобрести и УЗО. А в случае, если используется несколько секций кабеля (в помещениях со сложной планировкой), то для каждого терморегулятора установить отдельный автоматический выключатель.
Не допускайте распространенных ошибок!
- Категорически запрещено подключать кабельный пол непосредственно к розетке.
- Резистивный кабель нельзя укорачивать или пытаться нарастить.
- Подключение дополнительного оборудования должен проводить специалист.
- Если кабель расположен на металлической сетке, то ее необходимо заземлить.
- Любые работы по укладке кабеля должны быть выполнены в строгом соответствии с прилагаемой инструкцией от производителя.
При соблюдении наших рекомендаций, а также требований производителя, электрический кабельный пол будет служить длительное время, и радовать вас теплом.
Подготовка и выравнивание пола
Укладка отопительной системы водяного пола требует тщательной подготовки основания. Для начала придется полностью, до основания, демонтировать старую напольную стяжку и выровнять пол горизонтально. Поверхность после демонтажа стяжки надо основательно очистить от мусора, частичек старой стяжки, пыли, загрязнений, наслоений.
Очищенное основание пола необходимо покрыть теплоизоляционным, а затем гидроизоляционным слоем. После необходимых манипуляций, по всему периметру нужно закрепить демпферную ленту, затем уложить согласно линиям, проходящим между контурами труб.
Утепление необходимо, чтобы не было теплооттока вниз. Лучше всего подойдет вспененный полиэтилен (пенофол), покрытый фольгой. Если этажом ниже находится отапливаемое помещение, подойдет любой утеплитель, надежнее всего – пенополистирол в листах. Толщина его ориентировочно 20-50 мм. Если утеплять пол на первом этаже, который находится на грунте или над холодным подвалом, придется прибегнуть к насыпи керамзита, а листы пенополистирола выбирать потолще, приблизительно 50 – 100 мм.
Современные стройматериалы предлагают специальные утеплители, имеющие специальные каналы под трубы. Они стоят дороже, но более надежны и менее хлопотные в процессе укладки. Когда утеплитель положен на пол, поверх необходимо уложить армирующую сетку. Таким образом удастся закрепить новый, еще сырой, слой стяжки, закрывающий всю систему труб.
Кроме того, к сетке удобно крепить трубу гидравлического пола с помощью пластиковых стяжек. Этот способ удобнее, чем конструкция из множества крепежных полос, клипс.
Тёплый пол своими руками
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

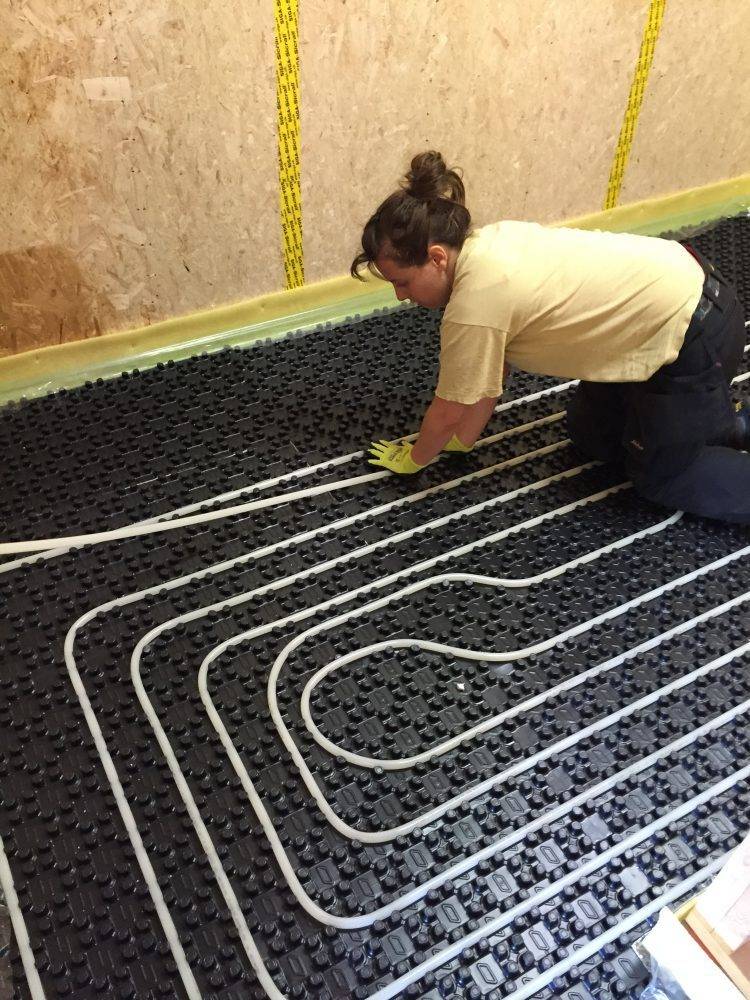

Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.
Особенности теплого пола на электричестве
Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.
Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.
Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло
Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола
К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.
Модульная схема по деревянному основанию
Предусматривает использование готовых плит ОСП с пропиленными канавками под трубы и металлическими пластинами. Толщина плит не менее 22 мм, на схеме укладка теплоизоляции предусматривается в перекрытии. Разнообразие модулей по конфигурации позволяет класть их в нужной последовательности согласно разработанной схеме. В зависимости от шага пластиковой трубы предусматривается использование полос размером 130–280 мм. Они имеют удобные защелки для фиксации труб. Размеры 150 мм, 200 мм и 300 мм. После сборки труб и их проверки на герметичность контур накрывается гипсоволокнистыми плитами.

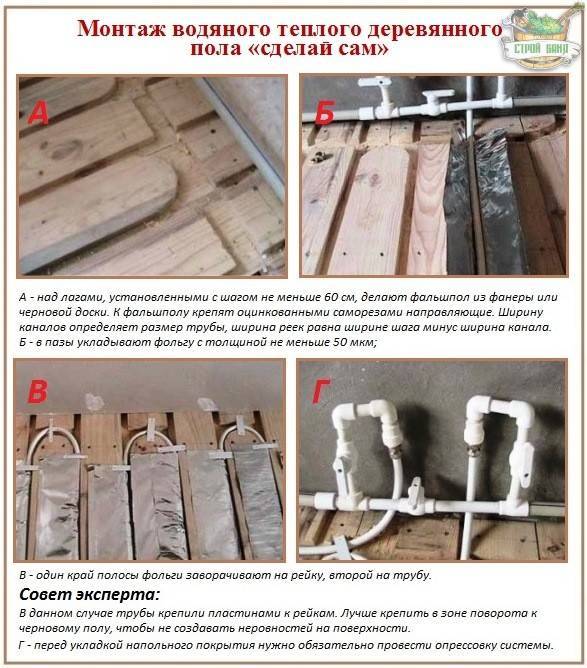

Теплый пол на деревянном основании
Фото укладки труб теплого пола
Базовые принципы составления схемы укладки
Даже если применяются кабели или маты с системой внутренней саморегуляции, которым, в принципе, не страшен перегрев, все равно это правило учитывается – нет никакого смысла тратить электроэнергию практически впустую и тратить деньги на приобретение элементов, которые вообще не будут принимать участие в обогреве комнаты.
- Расстояние от ближайших петель кабеля или обогревательных матов до границы зоны укладки (от внутренних стен или мебели) должно составлять не менее 50 ÷ 100 мм. Вблизи стояков отопления или стационарно установленных радиаторов это расстояние увеличивается до 100 ÷ 150 мм. Аналогичный интервал выдерживается и вдоль внешней стены дома – массивная внешняя конструкция обладает чрезвычайно большой теплоемкостью, и значительная часть электроэнергии будет «оттягиваться» впустую, снижая эффективность обогрева и повышая эксплуатационные расходы.
- Обязательно стоит исполнить графическую схему – она потребуется и для дальнейших расчетов, и станет хорошим подспорьем при проведении монтажных работ. Следует сразу определиться с местом размещения блока управления (термостата). Именно к этой точке должны подойти «холодные концы» обогревательных элементов. Блок термостата должен располагаться на открытом месте, чтобы была возможность постоянного визуального контроля. Расстояние его от поверхности пола должно быть не менее 500 мм.
Это точка расположения должна отвечать и возможностям прокладки к ней отдельной силовой линии от распределительного электрощита с обязательным заземляющим контуром. Использовать для подключения «теплого пола» обычные сетевые розетки категорически запрещено. На распределительном щите устанавливаются отдельные автоматы для каждой точки подключения (если теплый пол планируется н нескольких комнатах). В идеале подобную систему необходимо оснастить и дополнительным устройством безопасности – УЗО.
Если с обогревательными матами или плёночными элементами все в определенной степени понятно, для греющего кабеля необходимо будет определиться с его требуемой длиной и шагом укладки петель на полу. Расчёт производят по следующей методике:
Для начала следует вычислить, какая длина кабеля (L) потребуется для обогрева помещения:
L = . × Ps : Pk
— . – это рассчитанная площадь обогрева помещения, с учетом всех указанных выше правил;
— Ps – необходимая удельная мощность на единицу площади (указана в таблице выше);
— Pk – удельная мощность греющего кабеля, которая обязательно указывается в его технической документации.
Определив длину греющего кабеля, можно рассчитать базовое межвитковое расстояние его укладки на поверхности пола (шаг укладки):
Н = S × 100 : L
Значение всех буквенных символов уже указано выше.
Значение межвиткового расстояния будет получено в сантиметрах. Его следует придерживаться при укладке, но есть возможность небольшого варьирования в ту или иную сторону без превышения общей длины нагревательного кабеля. Так, если планируется создание зоны повышенного комфорта – например, в местах традиционного отдыха членов семьи или детских игр, можно это расстояние несколько снизить за счет пропорционального увеличения шага на других, менее востребованных участках.
Калькуляторы расчета длины кабеля и шага его укладки
Расчет упростится, если читатель воспользуется встроенным калькулятором — надо лишь ввести имеющиеся данные и нажать кнопку «Рассчитать»:
Перейти к расчётам
Полученная длина кабеля — ориентировочная. По ней можно подобрать фирменный комплект с кабелем, имеющим длину, наиболее близкую к найденному результату. И остается только лишь определиться с шагом укладки:
Перейти к расчётам
- При планировании укладки обязательно учитывают то, что греющие кабели ни при каких обстоятельствах не должны пересекаться в толще пола. Аналогичное требование действует и в отношении любых обогревательных матов – недопустимы даже небольшие нахлесты. В инструкциях по монтажу обязательно указывается минимальное расстояние между соседними матами. Если такой информации нет, то просвет принимают равным не менее 50 мм.
- При составлении схемы укладки предусматривается и место размещения термодатчика. Его располагают на расстоянии 400 ÷ 500 мм от границы зоны обогрева, размещая посередине петли кабеля.
Электрический теплый пол своими руками: технология монтажа
Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.
После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.
Прокладка проводов для электрического теплого пола фото
С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.
Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.
Устройство электрического теплого пола
Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.
Технология укладки электрического теплого пола своими руками
Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.
Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения
На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять
Установка терморегулятора электрического теплого пола
Вот так выполняется монтаж электрического теплого пола своими руками
Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной стяжкой и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей
Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.
Автор статьи Михаил Корнеев
Виды кабельного теплого пола
Производители предлагают несколько вариантов кабельного пола. Это может быть кабель на катушке, маты или секции. При этом маты можно класть на старый пол, без стяжки и под любое покрытие. Если же подогрев выполнен в виде секций, то такой вариант лучше использовать в стяжке. Идеальным половым покрытием для этой системы является кафель, керамогранит. Какой лучше подойдет именно вам – зависит еще и от знаний в области электротехники. Наиболее удачным решением станут маты или секции. В этом случае производитель сам рассчитывает максимальную длину кабеля, его шаг и мощность. Если же говорить о катушечном варианте, то тут потребуется знание формул и навыки электрика.
Кроме вариантов выполнения, кабельный пол можно разделить на резистивный и саморегулирующийся. Чем они друг от друга отличаются – рассмотрим ниже.

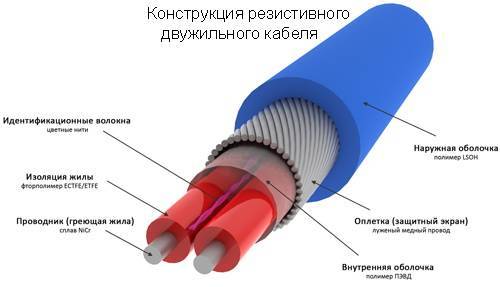

Резистивный кабель
Состоит из жил, которые имеют высокое сопротивление (нихром, латунь, медь). Количество жил обычно одна или две. Основной недостаток этой системы в том, что теплоотдача постоянная. Иногда происходит перегрев отдельных участков, что отрицательно сказывается как на сроке службы кабеля, так и на надежности обогрева.
Саморегулирующийся кабель
В народе эту систему называют «умный кабель». Такое название вполне понятно, если рассмотреть принцип действия. Кабель реагирует на температуру окружающей среды. Например, при понижении температуры, происходит сжатие жил посередине, как следствие – повышается сила тока и выделяется дополнительное тепло. При повышении температуры реакция обратная. Стоит такой кабель намного дороже резистивного, но и срок службы у него гораздо выше.
