Строительство крыши частного дома своими руками

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

  1. Мауэрлат.
  2. Лежни.
  3. Конёк и стойки.
  4. Стропила и нарожники.
  5. Обрешётка.
  6. Утепление.
  7. Кровельное покрытие.
  8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

  • Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
  • Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
  • Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
  • Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
  • Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Подшивка карниза

Схема карниза крыши.

Следующий шаг на пути к готовой крыше дома – подшивка карниза. Коробка ее должна вплотную прилегать к уже утепленным стенам строения. Лучший материал – дерево; оно, кстати, позволит избежать организации дополнительной вентиляции. Вообще подшивка – это что-то наподобие короба, крепящегося к стропилам и кобылке; каркас делается из двух досок, которые соединяются под углом в 90 градусов: первая спускается от стены к краю свеса, вторая идет от стропил. Места соединения скрепляйте саморезами или шурупами, не воспрещено использование металлических пластин. Между досками оставьте небольшие зазоры. Низ каркаса обейте досками.

Расчет крыши дома

Перед тем, как делать крышу дома, необходимо выполнить расчеты всех конструктивных элементов, выполнить проектирование крыши дома. Оптимальным вариантом будет полноценное вычисление каждого показателя, но на практике это требуется редко.

Проще всего будет взять стандартные величины сечения элементов крыши, особенно если речь идет о типовой постройке:

  • Мауэрлат – 150х150 мм;
  • Стойки – 100х150 или 150х150 мм (точное значение зависит от сечения стропил);
  • Подкосы – 100х150 или 50х150 (определяется индивидуально в зависимости от того, насколько удобно будет соединять подкосы со стропилами);
  • Затяжки – 50х150 мм;
  • Прогоны – 200х200 мм;
  • Накладки – от 32 до 50 мм.

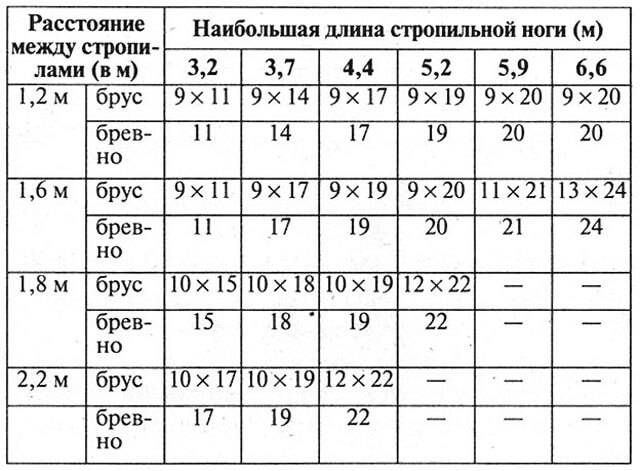

Точный расчет высоты и сечения выполняется исключительно для стропильных ног с учетом следующих параметров:

  • Материал, используемый для кровли;
  • Уровень атмосферных осадков в регионе (обычно для расчета принимаются значения, полученные в зимнее время);
  • Шаг стропил;
  • Пролет.

В принципе, расчет крыши дома своими руками можно выполнять не очень точно, до приблизительных значений – но в таком случае нужно добавить к результатам хотя бы небольшой запас прочности. Чтобы окончательно упростить процесс расчетов, можно воспользоваться онлайн-калькулятором или специальными таблицами стандартных значений.

Если мы делаем крышу дома своими руками, то зачастую приходится монтировать еще и утеплительный материал. В таком случае высота стропильных ног будет зависеть от толщины утеплителя. Монтаж теплоизоляционного слоя должен быть выполнен таким образом, чтобы материал располагался ниже несущих балок. Используя в качестве утеплителя минвату, стоит учесть, что ей требуется небольшой зазор, через который будет осуществляться вентиляция конструкции. Этот зазор можно просто оставить, если стропила достаточно высоки, или же смонтировать контробрешетку.

Конструкция двускатной крыши дома из бруса

Крыша композиционно завершает архитектуру дома. По форме крыши, а также по тому, из каких материалов она выполнена, во многом можно судить о вкусе и предпочтениях хозяина.

Выделяют несколько основных конструкций крыш домов из бруса. Наиболее простой для выполнения и экономичной с точки зрения расходуемого материала является конструкция двускатной крыши. Она представлена в виде двух плоскостей, которые располагаются под углом относительно друг друга. Угол наклона может быть различным и составляет обычно 20-40°, а длина свесов — 40-50 см. Чем сильнее нагрузка на крышу, тем больше угол ската. Однако в тех районах, где часты сильные ветры, угол ската должен быть минимальным — иначе здание может пострадать из-за значительных нагрузок на его крышу. Кроме того, угол ската зависит от применяемого кровельного материала и его стоимости (с увеличением угла ската повышается и расход материалов).

В верхней части конструкции двускатной крыши дома находится коньковый брус, а с торцов расположены фронтоны, которые плавно переходят в стены. Под кровлей нередко устраивают чердачное помещение.

Двускатная крыша дома из бруса, возводимая своими руками, обладает рядом преимуществ. Во-первых, ее конструкция достаточно проста для того, чтобы, не прилагая особых усилий соорудить ее самостоятельно. Во-вторых, возведение такой крыши не требует применения дорогостоящих материалов. В-третьих, крыша остается практически всегда сухой благодаря эффективности отведения атмосферных осадков, а в ее надежности можно не сомневаться.

Как усилить каркас крыши

Если пролеты большие, и превышают 6 метров, необходимо усиление каркаса. Для этого уменьшают свободные пролеты стропил с помощью подкосов и стоек. При этом необходимо учитывать планировку дома. Дополнительные стойки не должны мешать людям. Напротив, они должны гармонично вписываться в интерьер здания.

Подкосы располагаются под углом (45 или 60 градусов). Не допускается, чтобы стойки опирались на пролет перекрытия. Они устанавливаются на стены или балки. Для этого также используют шпренгели, которые перекинуты между стенами.


Усиление односкатной крыши дома


Усиление двухскатной крыши дома

Чтобы уменьшить распор, используется затяжка. Распор может привести к тому что стропила разъедутся, если конструкция имеет висячие балки. Для сбора каркаса используются две затяжки, прикрепленные с обеих сторон от стропил. Фиксация производится с помощью саморезов, гвоздей или шпилек.

Как соединять каркас с прогоном

Вверху стропила опираются на прогоны, промежуточные или коньковые. Прогон изготовлен из бруса, сечение которого зависит от того, какова выбранная система, где расположен пролет и какую он имеет ширину. Они крепятся с помощью соединительных металлических пластин, болтов или гвоздей.

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

  • Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
  • Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
  • Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
  • Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения;
чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами;
при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами;
от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная).

Конструкция

В простейшем исполнении односкатная кровля включает:

  • стропильную несущую конструкцию,
  • обрешетку,
  • кровельное покрытие,
  • элементы водостока.

В домах из материалов с высокой пористостью или малой прочностью под стропилами обязательно закладывается утепленный ж/б армопояс. В ряде случаев односкатная крыша имеет боковые треугольные фронтоны.

Наружные непроницаемые покрытия монтируются на обрешетку и контробрешетку, перпендикулярные друг другу и также обеспечивающие должное вентилирование кровли. Основная обрешетка бывает как сплошной, так и разряженной, нужный вариант выбирается исходя из типа и мягкости покрытия кровли.

Устройство стропильной системы

Стандартная конструкция включает:

  1. Мауэрлат – 2 горизонтальных опорных бруса, монтируемые на стены или вертикальные подворные стойки.
  2. Стропильные ноги, опирающиеся на мауэрлат (при ширине стен до 4,5 м – наслонные, без дополнительных опор).
  3. Дополнительные опоры – диагональные подкосы (они же- подстропильные ноги), подпирающие стропила при длине стены от 4,5 до 6 м, тоже + вертикальная стойка-бабка при длине от 6 до 7,5 м (до 12 м – при небольшом наклоне ската). При превышении этого значения стропильная система усложняется, а допопоры – используются в комплексе.

Монтаж обрешетки

Перед тем как монтировать обрешетку, необходимо проложить слой гидроизоляционного материала. Рекомендуется использование пародиффузионной влаго- и ветрозащитной мембраны, которая имеет относительно высокую стоимость в отличии от простой полиэтиленовой пленки, но дает гарантию более надежной защиты.

Для любой крыши требуется обрешетка. Она может быть любого типа, которую выбирают соответственно выбранному кровельному материалу. В том числе для металлической крыши используют разреженную дощатую обрешетку (доски должны иметь толщину 32-40 мм). Или такие как для битумной черепицы используют сплошную дощатую обрешетку, толщиной 25-32 мм, либо влагостойкую фанеру.

Порядок возведения крыши

Процесс строительства включает следующие этапы:

  • укладка мауэрлата;
  • обустройство стропильной системы;
  • сооружение кровельного пирога.

Перед возведением кровли следует заказать проект крыши дома. После завершения возведения стен строения следует сверху на них (под мауэрлат) уложить гидроизоляцию (толь, рубероид). При обустройстве двухскатной (односкатной) крыши она укладывается на две стены, на которые опираются стропильные ноги. Когда строится четырехскатная кровля, то монтаж мауэрлата производится по всему периметру строения. Гидроизоляция также укладывается на все стены.

Далее крепится мауэрлат, который устанавливается на уровне внутренней стороны стен. Для равномерного распределения нагрузки его верх должен выступать на несколько сантиметров.

После этого следует установить балки-перекрытия. Концы брусов должны выступать на планируемую ширину карниза (обычно в пределах 0.4-0.5 м). Сначала укладываются крайние балки, потом выставляются оставшиеся (шаг зависит от шага стропил, обычно – 0.6 м). Балки закрепляются на мауэрлате гвоздями либо саморезами. Сверху укладываются доски (не закрепляются).


Собран «скелет» крыши в каркасном домеИсточник izoluks.ru

Дальнейшие строительные работы включают установку стоек, для чего используется доска 50х150. Они фиксируются с использованием распорок, а их высота зависит от конструкции конкретной крыши. Сначала устанавливаются крайние стойки, после чего выставляются остальные. На них саморезами крепится коньковый брус.

При монтаже стропил важно сохранить равномерность распределения нагрузки. Они фиксируются на коньке, а также внизу (на перекрытиях)

Ригеля со стойками устанавливаются под них.

Обустраивается каркас фронтона, обшивается доской дюймовкой. Потом целиком монтируется карниз. Торцы перекрытия закрываются лобовой доской, а снизу крепятся 2 пояса досок. Следует установить держатели для водостока.

На стропила крепится гидроизоляционная мембрана. Сверху выполняется контробрешетка, а потом обустраивается обрешетка. На нее укладывается кровельный материал.

Утепление крыши выполняется изнутри современными теплоизоляторами. Чаще для этого используется минеральная вата. Реже применяются более дорогие (листовые, напыляемые полимерные утеплители).

Утепление крыши дома с мансардойИсточник euroace.org

Теплоизолятор закрывается паробарьером (специальной мембраной). Материал защищает утеплитель и всю деревянную конструкцию от воздействия влаги.

Наглядно и пошагово весь процесс монтажа крыши и кровли в следующем видео:

Возможные ошибки

Перед тем, как построить крышу дома, следует учесть следующие нюансы:

важно правильно определить размеры пролетов перекрытия, если здание имеет достаточно большую ширину, то необходимо выбирать стропильную ногу максимального сечения;
чтобы предотвратить прогиб строительных ног при использовании стропил небольшого сечения, ферма обязательно должна обустраиваться дополнительными опорными стойками и прочими элементами;
при расчете кровли следует учитывать ветровые нагрузки, для этого стропильные ноги необходимо закреплять скобами;
от типа кровельного покрытия зависит плотность обрешетки (разреженная, сплошная).

Разнообразие крыш


Неспециалист легко может спутать вальмовую крышу с четырехскатнойИсточник bazaznaniyst.ru

Усложненный вариант двухскатной крышиИсточник yandex.ru

Ломаная крыша для дома с мансардойИсточник biznes-stroi.ru


Конусная крыша на округлой части домаИсточник stroi-remontirui.ru


Комбинация старого и нового – двускатная крыша на доме в стиле модернИсточник fasad-master.com.ua


Сложная многоярусная крыша выглядит очень эффектноИсточник mirstrojka.ru

Еще несколько красивых и практичных видов крыш в следующем видео:

Заключение

Грамотно сделанная крыша это гарантия теплого и сухого дома

Поэтому важно неукоснительно соблюдать все этапы технологии возведения стропильной системы и укладки кровельного пирога. Чтобы не возникала необходимость со временем заново переделывать всю конструкцию, доверяйте строительство профессионалам
