Плюсы и минусы самостоятельного изготовления
Секционные ворота — одна из самых сложных конструкций для самостоятельного изготовления. Их производство человеком, не имеющим соответственного опыта, практически невозможно. Такие ворота менее надёжные, чем конструкции, сделанные из деталей заводского производства, к тому же их срок службы невозможно предположить. Самостоятельно изготовленные механизмы не являются безопасными как для пользователей, так и для стоящего автомобиля. В любой момент возможен срыв конструкции или её отдельных элементов.
Самый доступный и разумный вариант — это сборка секционных ворот своими руками по чертежам заводским. Для удешевления конструкции можно покупать бюджетные варианты деталей.
Такой вариант самый выгодный, так как:
- помогает экономить бюджет;
- имеет высокую надёжность;
- к деталям прилагаются все инструкции по сборке.
Перед тем как приступать к работе, необходимо разобраться в процессе сборки и понять все возможные нюансы. В результате конструкция получится надёжной и безопасной.
Это интересно: деревянные ворота для гаража.
Качественно смонтированные ворота прослужат своему хозяину 8-10 лет, а иногда и дольше. Чтобы продлить срок службы конструкции, нужно правильно её обслуживать, своевременно проводить профилактику поломок и подкрутку пружин.
Как правильно сварить ворота из профильной трубы

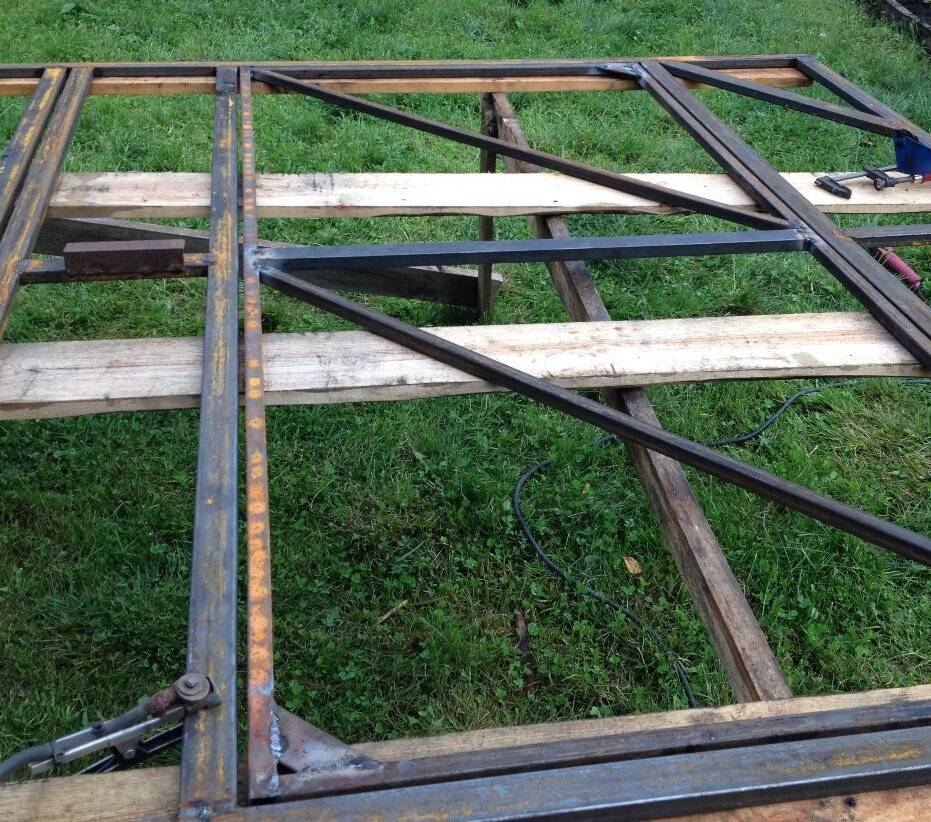

Наибольшее внимание при изготовлении нужно уделить каркасу ворот – правильной прямоугольной раме. Чтобы не было перекосов, ее следует собирать на горизонтальной поверхности
Лучше всего, если у вас будет специализированное сварочное оборудование, включающее не только аппарат, но и стол. Правильный прямоугольник каркаса поэтапно собирается так:
- уложите на стол 4 трубы для рамы;
- выровняйте срезы;
- проверьте их угольником;
- прихватите их сваркой;
- проверьте правильность углов и простучите молотком трубки, чтобы выровнять их;
- наложите сварные швы под током 50-60 А.
Электрод нужно вести по направлению к себе, с отклонением от вертикали на 10-15 градусов. Для наложения шва следует делать челночные движения поперек стыка трубок. Расстояние от электрода до металла должно быть всего несколько миллиметров. После завершения варки нужно убрать окалины и затереть швы.
После изготовления прямоугольника нужно приварить к нему перекладины, которые добавят конструкции жесткость и помогут сократить вероятность перекоса при монтаже и эксплуатации. Длина каждой перекладины при раскрое должна быть на 40 миллиметров меньше от заявленной высоты створки. Вы можете сделать диагональные перекладины. Вне зависимости от конструкции створок ворот, их нужно отглушить сверху и снизу при помощи стальных отголовков. Усилить конструкцию можно металлическими уголками. Завершает изготовление приваривание петлей.
Рулонные ворота – общее описание и устройство
Кроме рулонного полотна в составе секционных ворот присутствуют следующие элементы:
- ведущий вал, наматывающий на себя полотно;
- подъёмное устройство;
- корпус, где размещается полотно;
- механическое управление;
- электропривод, приводящий в движение полотно;
- направляющие для движения по ним полотна;
- ролики, кронштейны и крепежные элементы.
Эксплуатационные характеристики
Рулонные ворота представляют собой достаточно интересное решение, имеющее плюсы и минусы. Те, кто пользуется подобной конструкцией, часто отзываются о ней достаточно положительно, но этот вариант подойдет не каждому хозяину.
У любой конструкции есть недостатки, и эти ворота не исключение, поэтому рассмотрим их поподробнее:
- Стоимость.
Она бывает весьма высокой при выборе больших размеров рулонного полотна. - Калитка.
Ее просто нереально установить в подобный тип полотна, поэтому, при входе/выходе из гаража необходимо каждый раз поднимать и опускать основное полотно.
Многие владельцы таких ворот довольны приобретением, поскольку достоинств у конструкции намного больше и вот самые основные:
- Экономия места.
Эту конструкцию устанавливают там, где ограничено место перед гаражом. - Скорость работы.
Гибкая створка закрывается и открывается быстро и легко. - Теплоизоляция и звукоизоляция.
Она обеспечивается за счет пористого утеплителя внутри ламелей.
Секционные ворота или рулонные – что выбрать?
Прежде чем сделать выбор нужно разобраться в конструктивных особенностях двух типов ворот.
Рассмотрим их поподробнее:
- Конструкция.
Секционным необходимо свободное пространство под потолком. Рулонные скручиваются в рулон и прячутся в короб, не занимающий много места. - Размеры.
Секционные используются в больших проемах, поскольку громоздкие конструкции закрываются и открываются вручную легко. У рулонных есть ограничения по длине, не более 6 метров и высоте не более 3 метров, а более 3 метров в ширину регулируются только автоматически. - Материал.
Ламели секционных ворот могут изготавливаться утепленны и без утепления. Рулонные тепло не держат и монтируются в неотапливаемых помещениях. - Автоматика.
Секционную конструкцию в гараж не обязательно автоматизировать в связи с тем, что пружинный механизм компенсирует вес. Рулонные оснащаются автоматикой и системой ручного подъёма в случае аварии. - Антивандальная устойчивость.
Секционные более взломоустойчивые, они хорошо закреплены на жесткой раме. Рулонные тоже довольно безопасны за исключением конструкций, где ламели однослойные.
Пошаговая инструкция
Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.
Распашные ворота
Это более простая конструкция и требует меньших затрат.
Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ
Алгоритм подготовки и монтажа таких ворот:
- Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
- Далее необходимо согласно чертежу, разметить и нарезать металл.
- Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
- Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
- Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
- На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.
Откатные ворота
Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.
Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.
- Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
- Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
- Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.
Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки
Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.
Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.
Все элементы необходимо защитить от проникновения воды, пыли и грязи.
В воротах на стадии проектирования предусматривают удобную калитку.
В качестве обшивки применяют любой материал.
Процесс выполнения работ
Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:
- ажурные;
- кованые;
- решетчатые;
- обшитые деревом, сайдингом или профлистом.
Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.
Подготовка чертежей
Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.
Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.
В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.
Обработка материала
Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.
Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.
Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.
Установка опорной конструкции
После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.
Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.
После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.
Сборка рамной конструкции
Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.
После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

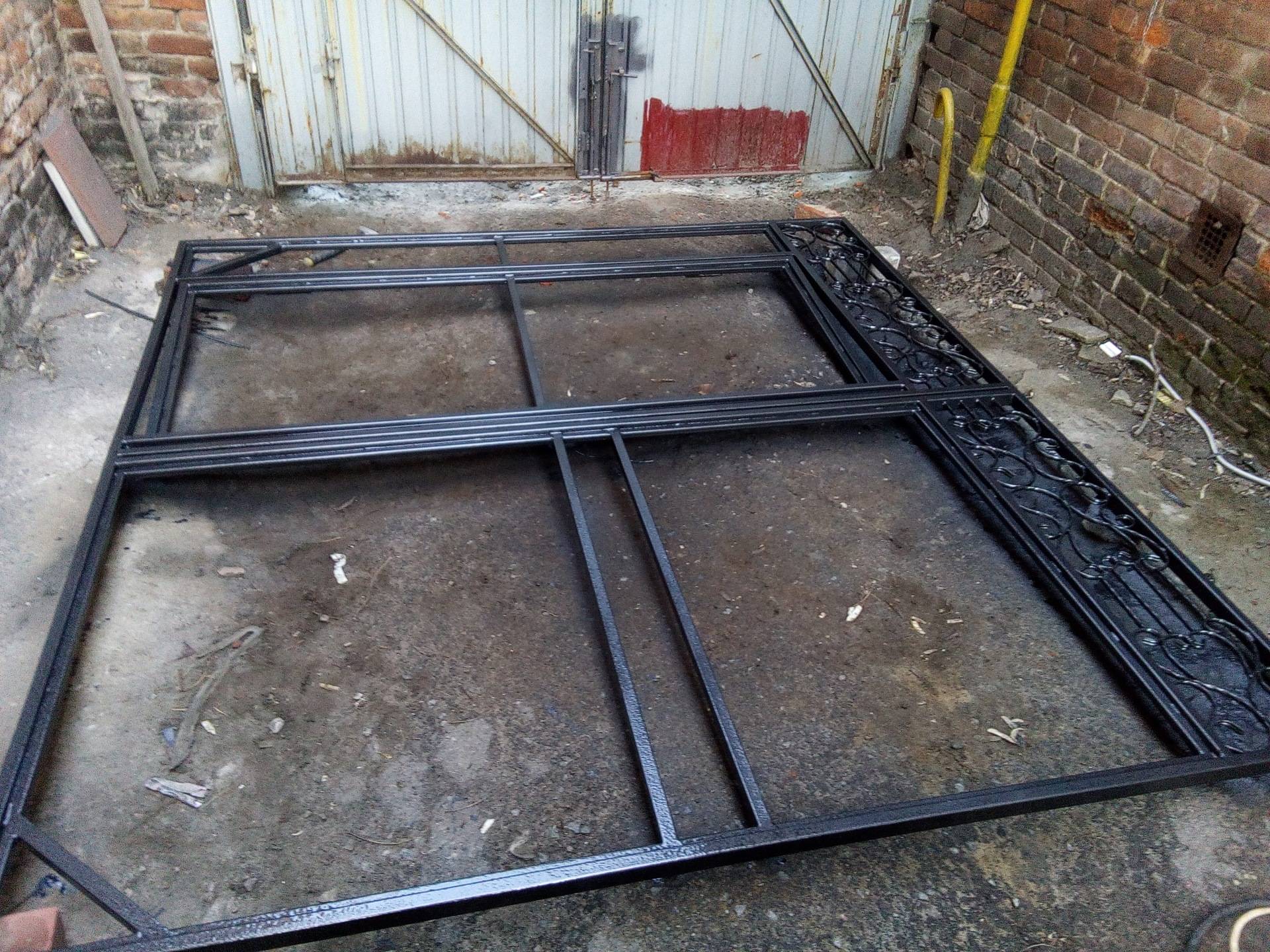

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.
Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.
Изготовление створок

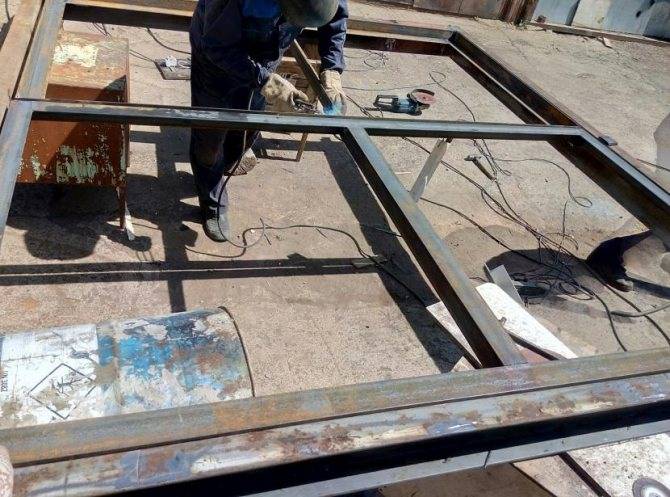

Сначала следует изучить проект и подготовить сварной каркас для каждой створки гаража. На них впоследствии крепится металлическое полотно. Для работы нужен профильный элемент подходящего сечения.
Схема для изготовления створок
С обеих сторон приваривают навесы. Получается цельная рама, подвешенная посредством навесов в обрамлении проема. Ее нужно разделить на 2 отдельные створки.
Чтобы предупредить возможные сложности с открытием гаражных ворот, необходимо предусмотреть зазоры между створками:
- снизу ворот над порогом – 2 см;
- между перекрытием проема ворот гаража и створкой – 1 см;
- боковыми поверхностями и створкой – 5 см.
Схема гаражных ворот
Сборку конструкции начинают с боковых стоек. Работу выполняют следующим образом:
- Курсовой отрезок уголка, подготовленный с учетом требуемых зазоров, приставляют к боковой части конструкции. Оставляют зазоры между обрамлением проема и уголком по 5 мм. Потом металл прихватывают с помощью временных накладок. Так же делают с другой стороны.
- Горизонтальные части проема отрезают из уголка и приваривают к вертикальным уголкам. На них нужно прорезать посредине одну из полок.
- Приваривают навесы. Их нижняя часть должна крепиться сваркой к раме и верх – к створке.
- По центру проема приваривают 2 вертикальные стойки.
- Посредине каждой створки крепят горизонтальные перемычки.
- В результате получается рама, которую нужно только разрезать на 2 половины, чтобы они могли открываться самостоятельно. Так как верхний и нижний уголки уже разрезаны наполовину, останется только разделить их до конца.
Эскиз ворот с размерами
Чтобы изделие под своей массой не просело, нужно на время закрепить сваркой внутри раскосы. После этого половинки начнут открываться.
Обшивка створок ворот
Это часть работы, при которой нужно делать все качественно, поскольку точность исполнения повлияет на внешний вид и работоспособность.
Необходимо последовательно выполнить определенные операции:

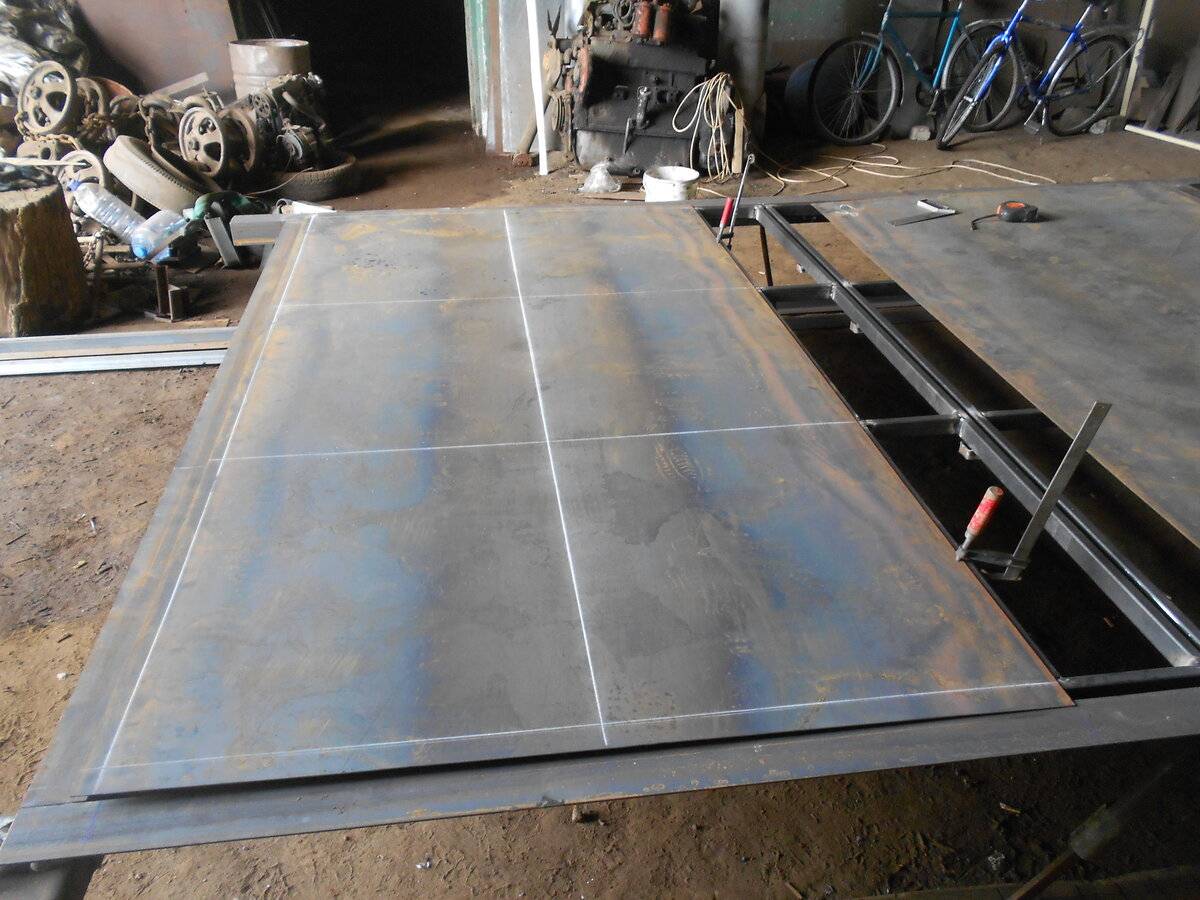

- Вырезают из листов оцинкованного металла куски по размеру створок. Левую половину нужно обрезать на 3–5 см шире, чтобы створка накладывалась на правую половину и перекрывала щель.
- Подготовленный лист сразу прихватывают к раме в точках.
- Правую часть делают так же, как и левую.
Размеры свариваемого каркаса
После этого обваривают всю конструкцию
Важно сначала прихватить сваркой металлический лист в центре и по углам, чтобы он случайно не сместился или один из углов не выгнулся. Конечно, это не критично, металл можно согнуть назад, используя кувалду, но лучше сразу установить все качественно. Металл приваривают не сплошным швом, а только частыми прихватками
Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции
Металл приваривают не сплошным швом, а только частыми прихватками. Иначе конструкцию может «повести». Если необходимо проварить створки сплошным швом, то нужно прижать металл к раме струбцинами и проваривать не спеша, участками примерно по 10 см. Варить следует с разных сторон. Таким образом предотвращается перегрев металла и результат этого – деформация конструкции.
Монтаж петель
Для установки любых ворот приваривают не меньше 2 петель. Их центры должны размещаться строго на одной линии, проходящей вертикально. Так они будут легко проворачиваться, а нагрузка будет равномерной.

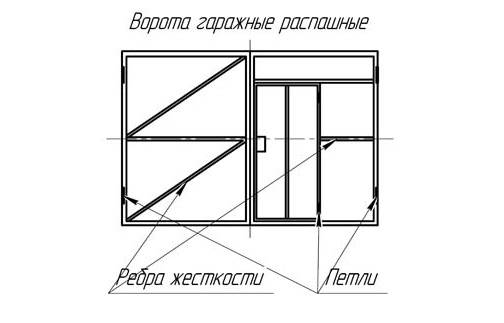

Чертеж распашных ворот
Сначала на петли наваривают толстые металлические пластины, по-другому их называют платиками. Удобно это делать на ровной горизонтальной поверхности. Можно приварить их в тисках.
Сначала полотно ворот нужно выставить по уровню. Пузырьковый инструмент дает погрешности, поэтому желательно воспользоваться лазерным уровнем. Конструкцию устанавливают на требуемой высоте, подкладывая под низ клинья и подставки из подручных материалов. После этого в нужных местах прикладываются петли с наваренными на них платиками.
Для надежности и увеличения прочности гаражных петель их иногда усиливают с внутренней стороны, наваривая обрезки арматуры.
Изготавливаем сами ворота
Технология производства створок совершенно не зависит от типа выбранного материала. Что у уголка, что у квадратного профиля, техника применения одинаковая, главное, у вас должна получиться геометрически правильная и жесткая конструкция, которая должна выдержать все элементы ворот и капризы природы. Если же створки получатся кривыми, то дальнейшие работы не имеют смысла, ворота не будут работать должным образом.
Идеальным местом, для выполнения этой работы является сварочный стол, он с легкостью позволит получить идеальную конструкцию. Если под рукой его не окажется, то стол не сложно будет соорудить самостоятельно, тем более, что он может пригодиться в дальнейшем. Для этого берем ровную поверхность, площадь которой больше площади каркаса. На ней раскладываем детали будущих створок, стоит отметить, что каркас должен быть меньше самих створок на 10 см. Для правильного размещения всех элементов, используем уровень. Если все делать на глаз или авось, есть риск получить так называемый пропеллер, который невозможно будет использовать по назначению.
Установка ворот своими руками
Итак, приступаем к изготовлению каркаса. Для этого берем уголок и нарезаем его на части нужной длины, и тщательно зачищаем края при помощи болгарки от возможных заусенец. После этого, размещаем все элементы на ровной поверхности и прихватываем их, именно прихватываем, а не свариваем. Это делается для того, чтобы была возможность проверить при помощи уголка и лески геометрию конструкции. Если все в порядке, ее окончательно сваривают, при этом следует быть аккуратным и внимательным, от высокой температуры конструкцию может повести и ее геометрия исказится. Сварочную окалину зачищаем при помощи болгарки. Для увеличения прочности конструкции, в ее основу, через каждые полметра ввариваются распорки. Калитка выполняется точно таким же способом.
