Способы и правила расчета высоты крыши относительно дома

Какие распространены типы современных кровельных конструкций

Сегодня чаще всего возводятся такие конструкции:

• односкатная (её предпочтительнее использовать для хозяйственных построек);
• двускатная (самая популярная для жилых домов);
• четырехскатная. Тоже отличный выбор для жилых сооружений. Здесь предусмотрены многообразные варианты: эффектные шатровые (характерная черта которых – одинаковый размер и форма всех скатов) или сложные вальмовые (их особенностью является участие двух треугольных вальм и двух скатов с изломом (формы трапеции));
• мансардная (состоит из двух скатов, но обязательно с изломом). Данный излом позволяет увеличить площадь мансарды.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

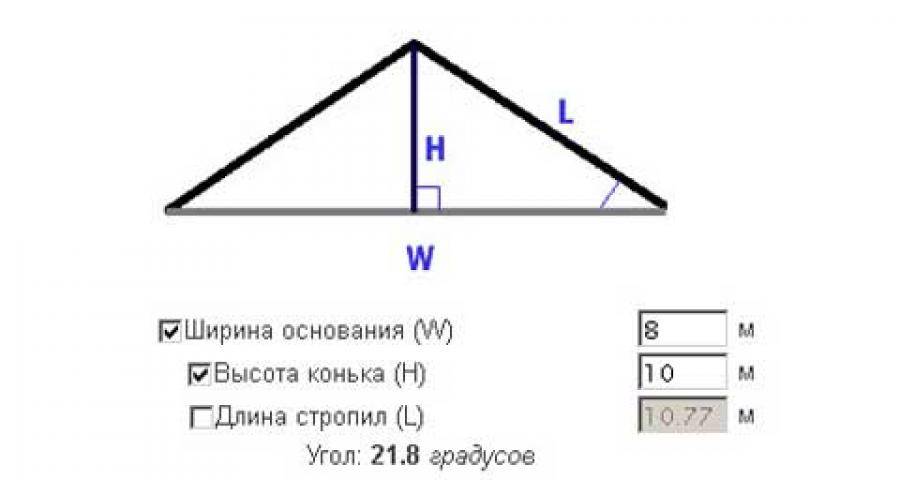

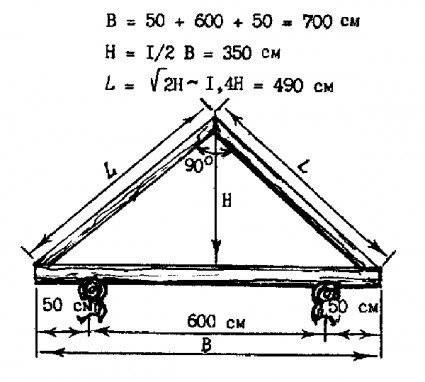

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Какие показатели влияют на уклон лестницы?

Как уже было не раз отмечено, что на показатель уклона лестницы влияют ширина и высота ступеней. Низкие ступени и широкая проступь обеспечивают более пологую, но в то же время более громоздкую конструкцию, соответственно, более высокие и узкие ступени позволяют использовать меньшее пространство, так как увеличивается максимальный угол подъема лестницы.

Считается, что оптимальным показателем высоты ступени является 15-18 см. Более высокое значение приводит к возникновению трудностей при перемещении, а меньшее к нецелесообразному укрупнению сооружения.

Ширина проступи определяет непосредственно эффективную глубину ступенек. Подбирается на основании средней длины шага пользователей и технических возможностей помещения. Рекомендованная ширина 27-30 см.

Почти все конструктивные особенности изделия определяет ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения».

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

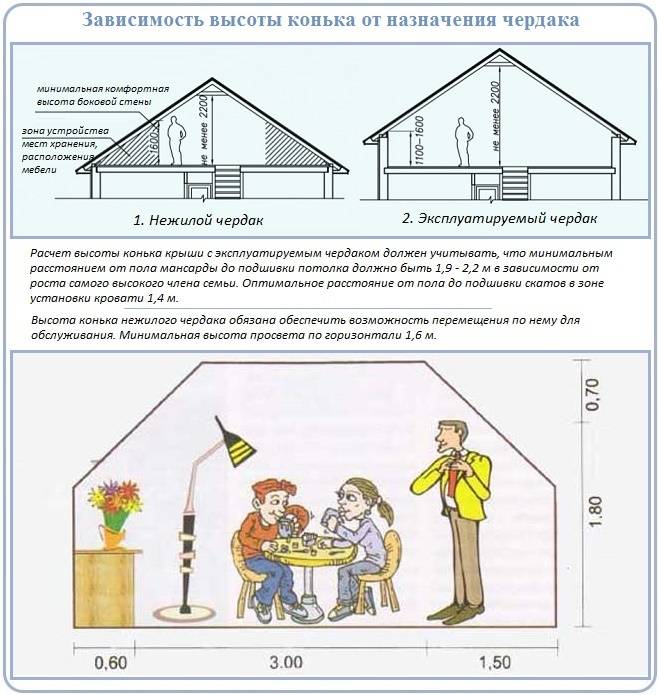

Вычисление подъема конька наиболее часто связано с желанием обустроить под ней жилую комнату. Для данных видов четырехскатной кровли возвышение конструкции для создания жилого помещения должно быть не менее 2,5 м.

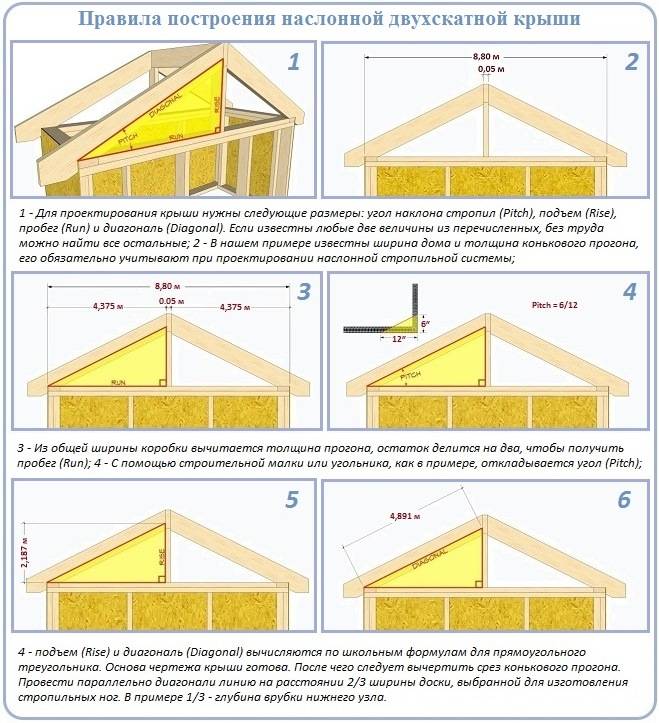

Расчет двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту. Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Расчет двускатной крыши Бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

• для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
• угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
• производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
• для металлической черепицы значение этого параметра равняется 14;
• для ондулина – это величина в 6 градусов;
• минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
• для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

Потому что прочность стропильной системы не беспредельна.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Что такое крыша и из чего она состоит

Крыша – основной элемент любого здания. Прямое её назначение – защита от атмосферных осадков и воздействия прямых солнечных лучей летом и от холода в зимнее время года. Но, помимо чисто практического назначения, она несёт ещё и эстетическую функцию. Этот конструктивный элемент дома видно издалека, от его внешнего вида судят о владельцах, а различные дизайнерские решения добавляют жилому зданию неповторимости и уникальности.

Существуют три основных вида крыш:

• односкатная;
• двухскатная
• четырёхскатная.

Самый популярный из этих трёх видов – двухскатный, классическая постройка, внешне напоминающая перевёрнутую раскрытую книгу. Дома с такой крышей можно встретить практически в любом коттеджном посёлке, именно такую сооружают над гаражами и хозяйственными постройками.

Центральный конструкционный элемент кровли – стропила. Это наклонные брусья, которые берут на себя основную нагрузку. Два стропила, соединённые вместе, образуют конструкцию в виде треугольника. Несколько таких треугольников, поставленных один позади другого и соединённые между собой лагами, составляют каркас крыши. На такой каркас укладывается утеплитель и кровельный материал.

Сами стропила крепятся внизу к специальной балке – мауэрлату. Основной способ крепления, при котором сохраняется угол наклона ската – вырубка стропил приблизительно на 1/3 её толщины и закрепления с помощью скоб, болтов, стягивающих брусьев и тому подобных средств на мауэрлате.

Основные конструктивные элементы крышиИсточник yandex.net

Два торцевых «треугольника» принято называть фронтонами. Такое их выделение из общего ряда вполне объяснимо – эти пары соединённых стропил видны снаружи и к их внешнему виду предъявляются повышенные требования.

Нижняя часть стропил, выходящая за пределы коробки дома, образует карниз, который не даёт скапливаться дождевым лужам и кучам снега прямо у стены, а выносит их на некоторое расстояние.

Ребро в месте соединения двух наклонных поверхностей называется коньком, а непосредственно сам горизонтальный брус, на который опираются стропильные ноги – коньковый брус или коньковый прогон.

Как рассчитать нагрузки

Нагрузки могут быть постоянными или временными:

• Постоянные — это собственный вес кровли, всех ее конструкций, покрытий, изоляции и т.д.
• Временные — от переносного оборудования, людей, ремонтных материалов, снега, ветра.

При расчете учитывается также действие особых нагрузок — сейсмических, взрывных, в результате пожара или природных катаклизмов. Постоянные, временные и особые нагрузки могут сочетаться, поэтому их суммируют, применяя коэффициенты сочетания. Нагрузки и воздействия, в том числе связанные с климатическими явлениями, определяются по СП 20.13330.2016.

Постоянная

Нагрузка рассчитывается целиком на всю кровлю или на 1 кв.м. К постоянным относятся:

• Вес кровельного покрытия, который можно найти в техническом описании или узнать у производителя. Она указывается в кг/м².

Вес обрешетки, который для разных кровельных материалов может быть в пределах 15-25 кг/м². Это зависит, сплошной будет настил или разреженный.
Утеплитель с изоляцией весит приблизительно 10-20 кг/м². Если теплоизоляция не предусматривается, то ее не учитывают.
Вес самих стропильных ног. Поэтому сразу задаются их параметры, которые определяются из геометрических характеристик кровли и рекомендуемого соотношения поперечного сечения к длине.

Чтобы найти вес всех стропил, плотность древесины умножается на объем одной балки, а затем на их количество. Предварительно нужно знать площадь сечения одного стропила и его длину, а также породу конкретного дерева.

Просуммировав все постоянные нагрузки, необходимо скорректировать полученное значение с повышающим коэффициентом надежности 1,1. Затем эту величину нужно поделить на общую площадь кровли и умножить на грузовую площадь. Это и есть постоянная нагрузка на 1 стропило.

Снеговая нагрузка

Для определения снеговой нагрузки нужно найти нормативный вес снежного покрова по СП 20.13330.2016 для своего региона. Как почистить крышу от снега мы писали тут.

Он указан для горизонтальной поверхности земли. Для перехода на наклонную проекцию нужно учитывать коэффициент µ, который определяется в зависимости от угла ската:

• если наклон меньше или равен 30°, то µ=1;
• при значениях угла от 30 до 60° µ находится в пределах от 0 до 1 (определяется интерполяцией);
• для крутого уклона более 60° µ=0, т.е. снеговая нагрузка не учитывается совсем.

Схемы нормативных снеговых нагрузок

Далее снеговая нагрузка корректируется с учетом коэффициента надежности, который составляет не менее 1,4. Повышение на 40% позволяет сделать запас по прочности на случай экстремального накопления снега.

Ветровая

Воздействие ветра на кровлю зависит от факторов:

• формы и высоты здания;
• угла наклона скатов;
• региона;
• характера окружающей застройки.

Ветровая нагрузка согласно СП классифицируется на основную, пиковую, резонансную и аэродинамическую. При проектировании частных домов можно упростить достаточно сложные расчеты применением коэффициента k, учитывающего изменение давления ветра по высоте и аэродинамического коэффициента с, который принимается по максимуму как 0,8.

Для определения нормативной нагрузки необходимо узнать свой ветровой регион, который может быть от I до VII.

Нормативная нагрузка в зависимости от типа местности и высоты сооружения корректируется коэффициентом k, а также аэродинамическим коэффициентом с.

Коэффициент k может быть как понижающим, так и повышающим. В открытом поле при высоте дома более 10 м он максимальный и составляет 1,25, а в плотной городской застройке для зданий до 10 м он минимальный — всего 0,4.

Аэродинамический коэффициент с определяется в зависимости от угла наклона ската и направления средней скорости ветра. По таблицам приложения СП находится значение для каждого участка кровли как с наветренной, так и подветренной стороны. Далее в расчет включается его максимальное значение коэффициента.

Значения аэродинамических коэффициентов ветровой нагрузки

После умножения нормативного давления ветра на все коэффициенты используется повышающий коэффициент надежности 1,4. Он увеличивает расчетную нагрузку для заложения необходимого запаса прочности.

Сочетание нагрузок

Постоянные и временные нагрузки никогда не действуют одновременно. Нужно найти наиболее вероятное их сочетание. Как правило, используются понижающие коэффициенты от 0,3 до 0,8.

Но в случае расчета стропил такими условностями можно пренебречь и просуммировать постоянную нагрузку с временной. После умножения на грузовую площадь можно приступать к проверке правильности назначенного шага и сечения.

Сервисы, помогающие посчитать размеры и стройматериалы

Проверить свои расчеты по ориентировочным чертежам или выбрать оптимальную схему помогают кровельные онлайн-калькуляторы, включая:

• stroy-calc.ru — это популярный сервис, позволяющий получить все геометрические параметры вальмовой крыши.

  С его помощью можно выполнить расчет материалов и проверить соответствие каркаса, обрешетки и покрытия ожидаемым нагрузкам.

• calcstroy.ru — это калькулятор, выдающий точные показатели расхода материалов и чертежи в двумерной проекции.
• kalk.pro — сервис для выполнения комплексного расчета и получение чертежей и 3-D проекта четырехскатной крыши.

Важно понимать, что большинство этих сервисов не предназначены для проектирования сложных крыш с нуля и позволяют получить данные лишь при наличии точных исходных данных. К примеру, они рассчитывают уклон скатов при известной высоте конька, проверяют соответствие сечения пиломатериалов нагрузкам, но не определяют их)

Но при необходимости выбора оптимального чертежа и подсчете сметы они весьма эффективны

К примеру, они рассчитывают уклон скатов при известной высоте конька, проверяют соответствие сечения пиломатериалов нагрузкам, но не определяют их). Но при необходимости выбора оптимального чертежа и подсчете сметы они весьма эффективны.

При уверенности в своих навыках можно спроектировать крышу (и все остальные части дома) с помощью специальных программ – КЗ-Коттедж, 3D Max, Автокад или Архикад. Новичкам и людям без архитектурного образования лучше подойдет программа ArCon.

Альтернативой сложным программам также служат приложения FloorPlan 3D, VisiCon, Home Plan Pro, Google SketchUp.

Расчёт площади кровли

Легче всего рассчитать площадь кровли в два или четыре одинаковых ската. С усложнением конфигурации крыши определение этого параметра всегда становится труднее, что объясняется необходимостью считать площадь каждого ската по отдельности.

Площадь крыши определяют по следующим формулам:

• для прямоугольного ската S = a · b, где a и b — это длины сторон прямоугольника;

• для треугольного ската с равными сторонами S = (a · b) / 2, где a — длина сторон треугольника, b — его высота;

• для трапециевидного ската S = (a + b) · h / 2, где a и b — это длины сторон, а h — высота трапеции;

• для ската в форме параллелограмма S = a · h, где a — это длина стороны геометрической фигуры, а h — её высота.

Представим себе, что нам нужно вычислить площадь крыши с двумя одинаковыми прямоугольными скатами шириной 5 м и длиной 2,2 м. В этом случае вычислительные действия будут следующими:

1. S_c = a · b = 5 · 2,2 = 11 м² (площадь одного ската).
2. S = 2 · S_c = 11 · 2 = 22 м² (площадь двух скатов).

Как сделать четырехскатную крышу дома своими руками?

Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

Схема стропильной системы четырехскатной вальмовой крыши

Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.

Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.

Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.

Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.

Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:

• монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
• установка центральных стропил;
• монтаж угловых стропил, которые крепятся к диагональным брусьям;
• установка затяжки, которая используется для закрепления ног у конька;
• монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
• установка подкосов, которые закрепляются на стропильной ноге и ригеле;
• монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

Схема устройства стропильной системы четырехскатной вальмовой крыши

После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.

Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.

Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов

Монтаж кровельного пирога

Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:

• пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
• теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
• гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
• обрешетки в виде досок, к которым монтируется кровельное покрытие.

Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов

Обрешетка в виде деревянных брусьев сечением 50×50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

1. 5
2. 4
3. 3
4. 2
5. 1

3

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Как рассчитать высоту крыши: расчет высоты конька дома

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Определение и функции

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

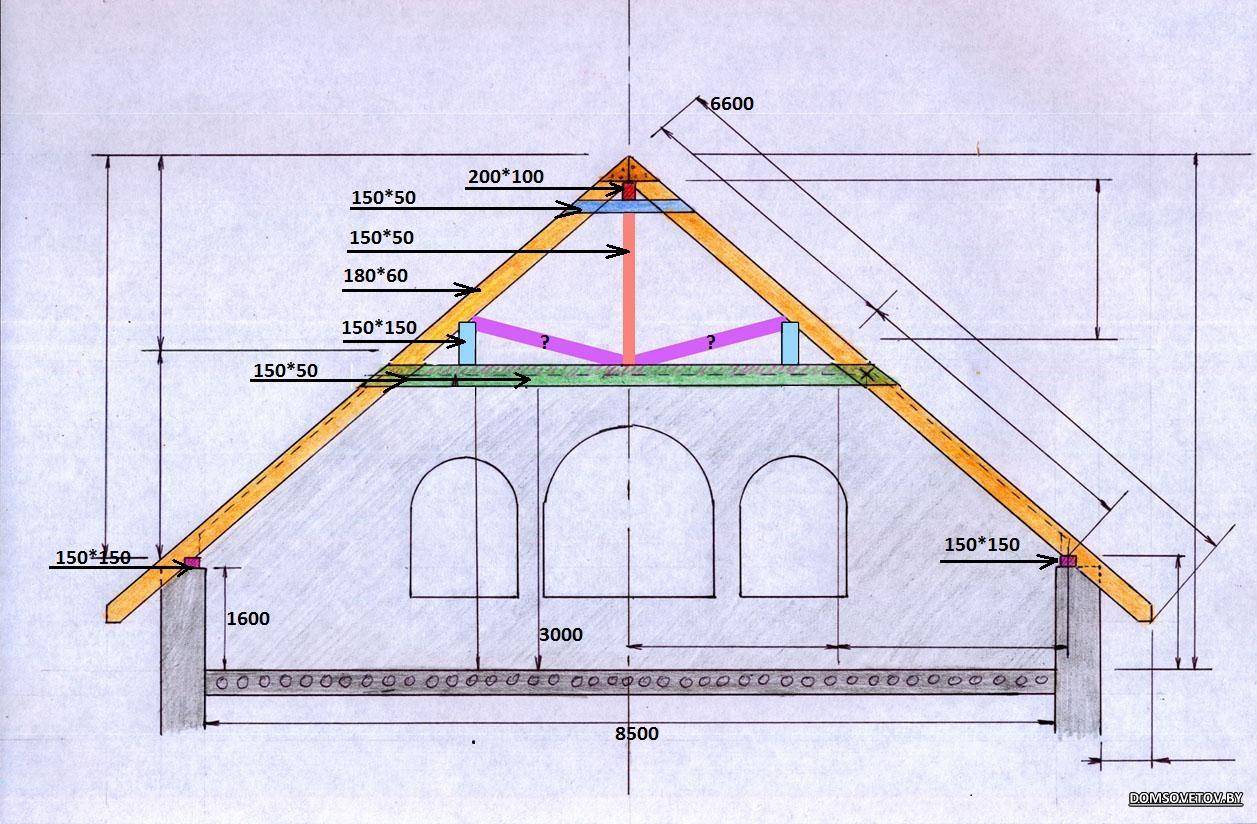

Стропильная система крыши

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

• Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
• Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
• Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия. https://www.youtube.com/embed/5eN7ft7Y1aE

Влияние климатических факторовВлияние кровельного материалаФункции стропильных систем

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Опытные мастера рекомендуют выбирать высоту конька таким образом, чтобы уклон кровли находился в пределах 25-45 градусов. При этих значениях конструкция обладает оптимальным соотношением цены и эффективностью водоотведения.

Зависимость высоты крыши от способа использования помещенияЗависимость полезной площади мансарды от высоты крыши
