Котлы на электрической энергии
Электрические котлы в настоящее время занимает первое место по эффективности, так как КПД почти всех моделей находится на уровне 99%
При этом, что очень важно, не потребуется организация систем дымоотведения и вентиляции. Нужды в обслуживание электрических котлов практически не существует, кроме чистки оборудования примерно раз в 2-3 года
Организацию схемы электрического отопления частного дома своими руками реализовать несложно: степень автоматизации здесь может иметь какую угодно степень. Строго говоря, после правильно проведенного монтажа о котле можно попросту забыть.
Особенности центрального отопления в частном доме
Договор о возможности предоставления тепловой энергии, заключаемый между поставщиком в лице главной котельной и собственником частного дома (потребителем), является достаточным основанием для подключения к центральной теплосети. Существует три вида схем для соединения потребителя с основной котельной:
- Независимое подключение, при котором в качестве котла используется теплообменник. Подобная схема применяется в случаях необходимости недопущения повышения давления в системе обогрева, предусмотренной конструкцией строения.
- Зависимое прямоточное подключение.
- Комбинированная схема предусматривает подачу смешиваемой воды посредством специального элеватора.
Независимо от избранного вида, нельзя начинать работы без оформления сопровождающей документации. Разрешение выдаётся определёнными органами государственного управления.
Бивалентные гибридные системы отопления на базе тепловых насосов
Гибридная система отопления (бивалентная) состоит из основного источника тепла, пикового догревателя и буферного накопителя. Данная система позволяет максимально эффективно использовать тепловой насос при минимальных капиталовложениях.
Функционирование бивалентной системы
Как известно, отопительное оборудование подбирается согласно теплопотерь помещения при минимальной температуре наружного воздуха (для Киева -22 °С). Это значит что подобранный котел должен обогреть Ваше помещение в диапазоне температур: от -22 до +8 °С. Если же проанализировать Климатологию, то окажется что количество дней в отопительном сезоне когда температура опускается ниже -15 °С составляет меньше 5%. Поэтому, нецелесообразно проводить подбор теплового насоса на максимально низкую температуру наружного воздуха, намного выгоднее приобрести тепловой насос меньшей производительности и недорогой дублирующий источник тепла (пиковый догреватель — дешевле всего электрокотел) который будет включаться в работу исключительно при температуре ниже точки бивалентности (как правило -15 °С). Плюсом данной системы является также резервирование системы отопления.
Основные Плюсы:
- Резервирование системы отопления
- Возможность приобретения теплового насоса меньшей теплопроизводительности
Основные Минусы:
Нет
5. Какой мощности нужен тепловой насос?
Если у Вас новый дом из газоблока утепленный 100-120-150 мм минваты или пенопласта (стены и фундамент на глубину промерзания), хорошие двохкамерные энергосберегающие стеклопакеты, утепленная крыша (150-200мм), утепленный пол по грунту (минимум 100 мм.), тогда теплопотери Вашего дома составляют 50 Вт/м2 (при -22 °С):
- Дом 100 м2 — 5 кВт
- Дом 150 м2 -7,5 кВт
- Дом 200 м2 — 10 кВт
- Дом 250 м2 — 12,5 кВт
- Дом 300 м2 — 15 кВт
- Дом 350 м2 — 17,5 кВт
- Дом 400 м2 — 20 кВт
- Дом 450 м2 — 22,5 кВт
- Дом 500 м2 — 25 кВт
- Здание 1000 м2 — 50 кВт
В принципе такие телопотери свободно может покрыть тепловой насос воздух-вода серии Zubadan:
- Дом 100 м2 — 5 кВт — PUHZ-SW50VHA
- Дом 150 м2 -7,5 кВт — PUHZ-SHW80VHA
- Дом 200 м2 — 10 кВт — PUHZ-SHW112VHA/PUHZ-SHW112YHA
- Дом 250 м2 — 12,5 кВт — PUHZ-SHW140YHA
- Дом 300 м2 — 15 кВт — PUHZ-SHW140YHA + резерв 3 кВт
- Дом 350 м2 — 17,5 кВт — PUHZ-SHW230YKA
- Дом 400 м2 — 20 кВт — PUHZ-SHW230YKA
- Дом 450 м2 — 22,5 кВт — PUHZ-SHW230YKA + резерв 3 кВт
- Дом 500 м2 — 25 кВт — PUHZ-SHW230YKA + резерв 5 кВт
- Здание 1000 м2 — 50 кВт — Каскад из 2-х тепловых насосов PUHZ-SHW230YKA + резерв 4 кВт
При выборе мощности теплового насоса следует также учесть мощность необходимую для подогрева вентиляции, бассейна, горячей воды и т.п. Поэтому перед приобретением — посоветуйтесь с экспертом и выполните расчет теплопотерь.
Как выбрать трубопровод для отопительной системы дома
Чаще всего для трубопровода применяется поливинилхлорид и полипропилен. Эти материалы отличаются устойчивостью к химическим веществам и стойкостью к истиранию. Металлический аналог также используется довольно успешно из-за своей прочности, однако этот материал подвергается ржавчине. Медные и стальные конструкции для отопления не боятся коррозии, поэтому срок их службы увеличивается. При желании можно установить батареи или биметаллические конструкции из меди, которые имеют металлические вставки.
Металлопластиковые трубы выполнены из комбинации материалов и отличаются прочностью. Конвективно-радиационные конструкции имеют такую же основу и состоят из объединённых секций. Любые секции для радиаторов соединяются при помощи резьбовых соединений и прокладок.
А вы знаете преимущества и недостатки вертикальных радиаторов?
Панельные конструкции состоят из панелей прямоугольной формы, различных по размеру стальных листов, соединённых сваркой друг с другом.Трубчатый вариант является более дорогим и рассчитан на работу до 15 атмосфер. Сварные стыки гарантируют герметичность. Пластинчатые теплообменники обогревают при помощи стальных прямоугольников с толщиной до 1 миллиметра. Чтобы сделать монтаж полипропиленовых труб потребуется сварка для таких труб.
Пошаговая инструкция монтажа отопительной системы дома
Место для крепления и крепежи должны полностью отвечать безопасности. В паспорте котла для частного дома есть отметка, какое крепление подходит для данной модели.
- Закрепляется планка для фиксации котла для отопления в доме. Крепление производится анкерными болтами.
- Затем крепится котёл, и подсоединяется дымоход.
- Монтируется трубопровод, соединяется полипропиленовой муфтой и с другой стороны припаивается сваркой.
- Газовая труба присоединяется газовой службой.
- Затем монтируются батареи, для их монтажа нужны: дюбельные гвозди, кронштейны, заглушки, 4 пробки, кран Маевского (для спуска воздуха).
- Размечаются места расположения кронштейнов по уровню.
- Делаются отверстия по диаметру дюбельных гвоздей. Кронштейны впоследствии должны расположиться между секций.
- К радиатору присоединяются все элементы.
- Затем раскручивается кран, и на резьбу наматывается подмотка. Накидывается гайка и вкручивается в пробку.
- Присоединяются краны. Трубы припаиваются к тройнику и к крану радиатора.
- После соединения деталей, производится закрепление прибора для отопления в частном доме.
Спаивания деталей должны вестись непрерывным швом и образовывать бортик. Продолжительность спайки не должна превышать пяти секунд. Температура на сварке должна выставляться 270 градусов. Выбирается подходящая насадка для труб. Для того чтобы следов линейных расширений было не видно, используется компенсатор. Муфта, в зависимости от нагрева, смещается к бортику и оставляет след. Элементы при этом сдавливаются между собой. Спаянные детали удерживаются для скрепления в определенном положении 30 секунд.
Полезное видео: Как устроена система отопления в доме
Полное соблюдение монтажа системы отопления в доме позволяет значительно сократить затраты. Теперь вы знаете, как сделать отопление в частном доме своими руками, а с помощью видео сможете полностью освоить секреты установки котлов и прокладки трубопроводов. Недорогой ремонт своими руками – идеальное решение для вашей семьи в условиях экономического кризиса.
Качественное и экономически целесообразное автономное отопление можно оборудовать в загородных домах любого типа и различной площади. Каждому владельцу недвижимости придется вникнуть в ряд значимых вопросов и принять ключевые решения для того, чтобы обеспечить уют и комфорт в своем жилище на долгие годы.
Как провести отопление своими руками — вариант на два крыла
Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.
Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.
Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.
В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.
Выбираем оборудование для отопления частного дома
В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.
На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.
Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.
Описание монтажа двухтрубной системы отопления своими руками
При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.
Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.
Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.
В многоэтажных домах используется исключительно двухтрубная система.
Что бы у себя дома установить такую систему необходимо будет приобрести:
- Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
- Расширительный бак.
- Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
- Комплект труб необходимой длины.
- Радиаторы.

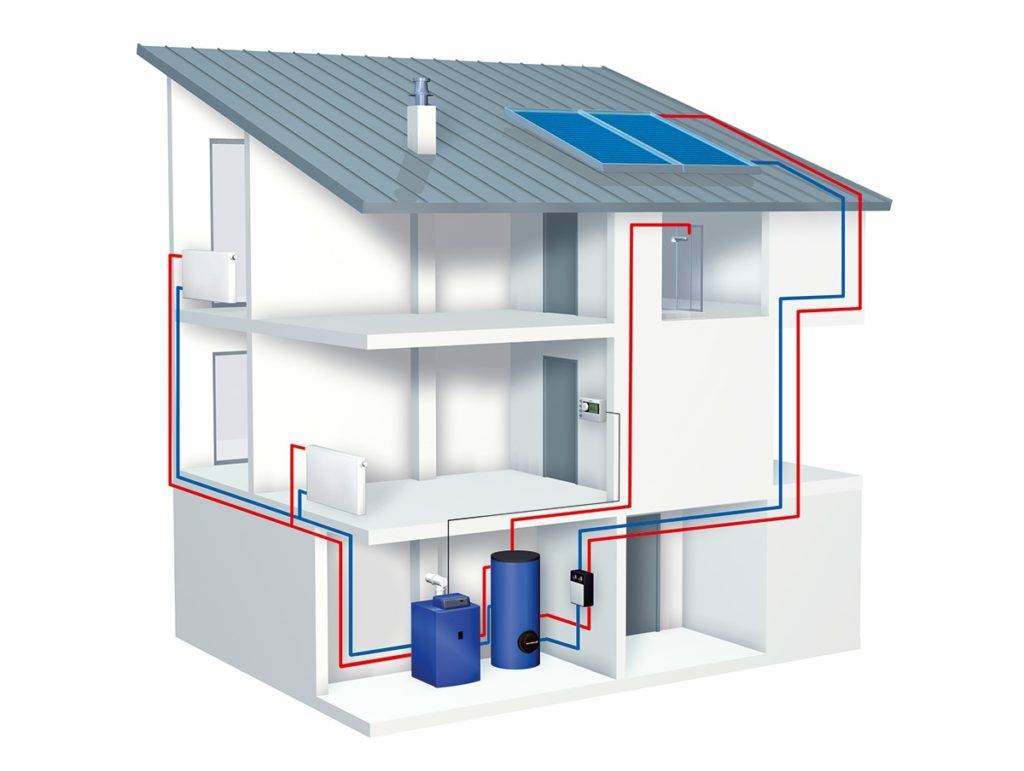

Общая схема двухтрубной системы отопления выглядит:
В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.
Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.
И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.
Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.
Что включают в себя эти работы
Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.
На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.
После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.
Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.
В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.
Оформление и получение разрешительной документации
Среди нормативных актов, которые регламентируют устройство индивидуальной системы отопления можно отметить:
закон «О теплоснабжении» содержит положения, которые регулируют установку отопительных систем с предписаниями и ограничениями;
постановление Правительства РФ № 307 «О порядке подключения к системам теплоснабжения», которое определяет характеристики котлов пригодных для установки в квартире или частном доме.
Какие документы нужны для отопления с газовым котлом
получить технические условия на газификацию в газовой службе района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше право собственности на жилье, разрешения архитектурно-планировочного управления, копии технического паспорта БТИ, паспорта, идентификационного кода и заявления на газификацию здания.
ТУ могут отличаться в зависимости от назначения помещения, интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи ТУ – до 30 дней;
подготовить топографическую съемку участка;
подготовить проект газоснабжения – самостоятельно или с привлечением специалистов. Согласовать проект с газовой службой района;
получить письменное разрешение соседей на газификацию вашего дома (если газопровод пройдет по их участку);
предоставить документы на газовое оборудование и акт обследования дымоходов;
получить документ о вводе системы в эксплуатацию (выдается после монтажа). Срок его получения до 30 дней. На основании этого документа производится пломбировка счетчиков, врезка в центральную магистраль и заключение нового договора на поставку газа.
Какие документы нужны для электрической системы отопления
подать в РЭС пакет документов на получение разрешения к подключению к сети. В пакет входит: заявление (где указывается вид объекта, месторасположение, данные заявителя), документ подтверждающий оплату получения ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ, удостоверяющий право собственности на дом;
произвести согласование технического решения проекта с РЭС;
приобрести электрический котел и установить его (самостоятельно или с привлечением специалистов);
заключить договор на пользование электроэнергией. Договор содержит информацию о новых тарифах на энергию;
опломбировать новый счетчик.
Совет. Установка трехрежимного счетчика позволит оплачивать энергию по разным тарифам, что более выгодно для пользователя.
В случае несанкционированного устройства системы отопления полагается штраф, размер которого определяется местными органами и отключение от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.
Выбор оптимального отопления для дачного дома
Варианты могут быть разными, при этом отталкиваться нужно, в первую очередь, от технических особенностей и параметров конструкции дома, так как то или иное сооружение отличается разными подходами к монтажу отопления:
Небольшой по размеру дачный дом. Такое одноэтажное сооружение, как правило, подходит для проживания исключительно в теплое время года. Схема отопления дачного дома такого типа не должна быть слишком сложной, так как эксплуатировать эту систему понадобится лишь иногда весной или осенью в случае похолодания (прочитайте: «Схема отопления одноэтажного дома — примеры работы системы»). Кроме того, такой обогрев не должен отличаться большими расходами топлива, обусловлено это все теми же факторами. В качестве отопительного прибора для таких домиков можно соорудить специальные печи конвекционного типа, которые способны функционировать на протяжении долгого времени, а одной загрузки топлива хватит на длительный срок работы оборудования
Кроме того, такие механизмы будут особенно актуальными в случае нестабильной подачи электроэнергии, что очень часто наблюдается в сельской местности.
— отопление печного типа, с помощью которого можно не только обогреть строение, но и приготовить пищу; — водяное отопление, где энергоносителем может выступать солярное масло или твердое топливо
Важно помнить, что, применяя в качестве отопительной системе водяной вариант, крайне важно позаботиться о применении антифриза, выполняющего роль носителя тепла, иначе появится необходимость регулярно сливать воду из системы отопления для дачи и наполнять ею механизм заново. Нелишним будет также позаботиться о дополнительной теплоизоляции дома, применение которой позволит значительно сократить финансовые расходы на отопление
Жилой загородный дом
Такое сооружение изначально предполагается как основное место проживания, поэтому важно заранее побеспокоиться об оснащении его всеми необходимыми для комфортной жизни удобствами и коммуникациями. Правильнее всего в такой конструкции оборудовать стандартное водяное отопление на даче своими руками, а обеспечить еще больший уют можно, смонтировав так называемые теплые полы
Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.
Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов
Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.
Коллекторная система отопления, составленная специалистом
Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.
Полезный совет!Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.
Циркуляционный насос для принудительной рециркуляции воды в системе отопления
Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.
Отопление своими руками в частном доме: самый лучший вариант
В схеме парового отопления жилого одноэтажного или двухэтажного дома есть нагревательный котел, радиаторы и замкнутый контур из труб, по которому циркулирует нагретая до определенной температуры жидкость (антифриз, вода). Для одноэтажного строения подойдет простейшая самотечная система, принцип действия которой основан на законах физики.
В ней теплоноситель циркулирует самотеком за счет гидравлического давления, полученного комбинацией:
- труб различного диаметра;
- включения в схему расширительного бака закрытого (экспанзомат) или открытого типа;
- перепада высот между обратным (обратка) и прямым (подача) трубопроводами.
Преимущества самотечной системы | Минусы |
Для функционирования системы не нужна электрическая сеть | Сделать монтаж своими руками сложно, потому что нужно выверять углы наклона трубопровода |
Низкие затраты на материалы | Приходится визуально оценивать количество жидкости в расширительном баке и при необходимости пополнять |
Ремонтопригодность | Эффективна в домах площадью до 150 м² |
Для домов большой площади любой этажности (1−2 этажа) выбирают схему отопления с принудительной циркуляцией:
- насос;
- расширительный бак любого типа, установленный вблизи твердотопливного котла (мембранного типа) или в верхней точке отопительного контура (открытый).
Популярные схемы отопления | Особенности |
Однотрубная | Батареи подсоединяют последовательно, скорость движения теплоносителя задают насосом, для регулирования интенсивности нагрева конвекторов устанавливают запорно-регулирующую арматуру: термостатические клапаны, воздухоотводчики, радиаторные регуляторы, балансировочные краны (вентили) |
Двухтрубная | Теплоноситель подводится, отводится к батарее разными трубами, при монтаже используют параллельную схему подключения радиаторов. Это обеспечивает одинаковую интенсивность нагрева |
«Паук» (самотечная) | Котел размещают в подвале, а расширительный бак устанавливают в чердачном помещении. При этом соблюдают правило: разница уровней − не больше 10 м. Подогретая вода двигается вверх по стояку до бака, от него по вертикальным трубам подается в радиаторы. Отдавший тепло теплоноситель уходит в горизонтальную магистраль и возвращается в котел |
«Ленинградка» | Магистральная труба идет вдоль пола по периметру дома, горячая жидкость (антифриз, вода) последовательно проходит через каждый радиатор, включенный в контур |
Лучевая | Горячая вода распределяется по радиаторам через коллектор |
Некоторые выводы
Основной вывод из всего сказанного заключается в том, что система отопления частного дома своими руками — это вполне посильная задача. Для ее решения нужно лишь помнить, что:
- Для реализации задуманного требуется соблюдать установленные нормами правила проведения работ. В первую очередь это касается проекта и различных расчетов.
- Если есть проект, очень легко подобрать необходимое оборудование, а проводить работы намного проще и эффективнее.
- Качество работ напрямую зависит от соблюдения технологии. При желании выполнить все самостоятельно потребуется какое-то время на изучение.
- Каждый этап работ должен заканчиваться проверкой герметичности и работоспособности системы.
- При проведении скрытых работ не следует закрывать соединения и трубопроводы отделочными материалами без их проверки под давлением.
И напоследок. Вряд ли получится вникнуть в подобный вопрос за пару вечеров, лёжа на диване. Но постепенное и планомерное изучение монтажа системы отопления по плечу каждому.
