Как происходит бурение скважин на воду малогабаритной техникой

Скважина в помещении

Бывает так, что для удобства бурят скважину в помещении. Тогда используется скважина на песок, или так называемый «абиссинский колодец». Такое бурение малогабаритной установкой почти всегда делают до строительства дома, потому что нужен подъезд к дому для бурильной установки.

Однако если дом уже стоит, нет проблем с бурением в помещении, так как есть небольшое бурильное оборудование, применяемое для строительства скважины на маленьком пространстве 2-метровой высоты площадью 3-4 кв. м.

Вначале бурят шнековым способом до горизонта обводнения, шнек при этом имеет диаметр 50-80 мм. Потом производится вставка трубы из железа, состоящей из отрезков труб длиной 1-3 метра.

Вначале на нижнем краю трубы закрепляется литой наконечник в виде конуса из металлического твердого сплава, после чего навинчивается фильтровальная труба с диаметром отверстий 0,8-1,0 см.

Чтобы при прохождении воды через фильтр не просачивались песочные и глинистые частицы, его обматывают сеткой с галунным плетением. Герметизация трубных отрезков осуществляется муфтами со специальной гидроизоляцией.

После всех этих приготовлений производится забивание трубы. Так как высота потолка не позволяет сделать трубу длиной 8-10 метров, по мере того, как происходит забивание в грунт, делается наращивание трубы. Забой обсадной колонны в скважину осуществляется штангами или бабками.

Если обсадная колонна забивается бабками, на оголовок обязательно накручивается специальная насадка, предохраняющая от того, чтобы резьба была сорвана. Основная нагрузка при использовании такого способа попадает на ствол обсадной колонны и резьбу труб.

При этом обязательно должна соблюдаться строгая соосность, в противном случае резьба может сорваться и скважинный ствол застрянет в земле, а это чревато тем, что придется вытаскивать трубы, что практически невозможно, либо начинать бурение заново на новом месте.

Поэтому для выполнения такой резьбы используют токарные станки высокой точности.

Если при бурении мелкогабаритными установками используются штанги, производится их наращивание. В этом случае в трубу вдевается штанга, при ударе по которой все нагрузки падают на наконечник из металла на нижней части трубы.

Знаете ли вы технические характеристики трактора Нью Холланд, основным достоинством которого является минимальный расход топлива, масел и охлаждающих жидкостей?

Из следующей статьи можно узнать, как сделать картофелесажалку для мотоблока своими руками.

По следующему адресу http://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/kakoy-luchshe-priobresti-mini-kultivator-dlya-dachi.html для вас подготовлена статья о правильном выборе ручного культиватора для дачи.

Такое приложение нагрузки приводит к тому, что грунт под ударами раздвигается и скважинный ствол продвигается вниз. Этот способ выгоден тем, что резьба труб не подвергается деформации.

На «абиссинский колодец» при использовании малогабаритной установки уходит не более 3-х дней, а глубина может быть 8-12 метров. Дебет такого колодца составляет 1-3 м3 в час, что вполне достаточно для загородного дома или коттеджа. Такую скважину можно эксплуатировать 15-25 лет.

Вода из «абиссинского колодца» практически не имеет химических примесей, в ней мало жестких солей, присутствие микроорганизмов минимально, а фильтрация происходит песком и грунтом. У такой воды качество даже выше, чем из артезианской скважины, поэтому дополнительная очистка используется в редких случаях.

В помещении при помощи небольшой установки может быть также выполнена песочная скважина, однако это очень неудобно, так как очистка от заиливания практически невозможна из-за отсутствия подвода техники. Поэтому служат такие скважины-колодцы недолго – 5-8 лет.

Бурение малогабаритными установками очень быстро окупается, себестоимость скважины довольно невысока. Существуют также малогабаритные установки, при помощи которых возможно бурение наклонных и горизонтальных скважин в грунте.

Предлагаем посмотреть видео, где показана работа малогабаритной буровой установки: https://www.youtube.com/embed/9mtg6o47Mis

Почему не нужно заказывать бурение у дилетантов

Для бурения водоносных скважин необходима профессиональная спецтехника.

Эту работу нельзя выполнять своими руками или поручать дилетантам. Перечислим самые распространенные виды ошибок, которые может совершить дилетантская бригада.

Шламование инструмента для бурения

Пытаясь побыстрее сдать заказ, дилетанты экономят время на продувании. Но это обязательная процедура. Без продувки инструмент зашламует (штанги завязнут в породе). Пытаясь вытащить штанги, дилетанты сломают рабочий инструмент. Часто после такого инцидента бригада уезжает, не устраняя последствия.

Малые глубины и диаметры скважин на воду

Кустарная буровая установка не рассчитана на работу с большой длиной инструментов. МГБУ подобного типа могут бурить максимум на 20 метров. Диаметр ствола также не будет большим. У этих малогабаритных моделей конструкция не подходит для бурения артезианских скважин.

В северной части Подмосковья артезианская вода часто залегает на глубине 100-200 метров. Для скважин с высоким дебитом необходим диаметр от 125 мм. Иначе все преимущества бурения на известняк уничтожаются малым диаметром.

Слишком малые габариты техники

Профессиональная мини буровая машина справляется со сложными грунтами. А кустарные МГБУ — нет. Если колонна наткнется на тугопластичную липучую глину, она не сможет ее пробить. У таких малогабаритных моделей недостаточный вес.

Профессиональная установка для бурения пробивает глину за счет большого веса. Малые МГБУ могут крутиться на месте в такой ситуации.

Если пневмоударник попадет на скалистую породу, то случится авария. Рабочий инструмент отлетит вверх.

Причина у всех описанных ситуаций одна — буровая установка слишком мало весит.

Профессиональная мини буровая установка весит меньше, чем крупногабаритная. Но у техники есть достаточная масса для прохождения сложных грунтов.

Смешение водоносных горизонтов

Рабочие, которые используют дешевое оборудование, зачастую обладают низкой квалификацией. Они не разбираются в видах пород и водоносных горизонтов. Это приводит к ошибкам во время работы. И мини буровая установка тут не причем, дело в конструкции скважин.

Одна из критических ошибок, это смешение водоносных горизонтов. После неграмотного бурения в глубокие горизонты попадает техническая вода из верхних слоев почвы. Если буровая бригада поработала на одном участке, проблемы с водой могут возникнуть у всего СНТ.

Отсутствие официального договора и гарантии

Дилетантская компания часто работает «по-серому». Владелец участка не заключает договор на услуги бурения, не получает кассовый чек, техпаспорт и гарантию. Если оплата работы проведена наличными из рук в руки, потом найти буровиков будет затруднительно.

Дилетанты часто меняют названия и контакты, чтобы избежать претензий от клиентов. Также они часто дают неправильные советы по обустройству скважин. Например, дарят клиентам дешевые вибрационные насосы, которые нельзя устанавливать в скважинах.

Виды бурения с помощью МГБУ

Бурение с помощью малогабаритной установки может производиться шнековым и ударным способом. Ударный также подразделяется на вращательный, канатный и штанговый. Чаще применяется именно шнековый способ, так как обладает большей скоростью проходки.

Виды малогабаритных установок

Бурение шнеком

Бурение артезианских скважин малогабаритной буровой установкой на гравийно-песчаных или песчаных грунтах выполняется шнековым способом, он отличается хорошей скоростью проходки.

Схема горизонтального бурения шнеком

Обсадная колонна может быть стальной или бетонной. Винтовой шнек удаляет уже выбранный грунт из стакана.

Буровой инструмент, используемый при шнековом бурении, оборудуется вращателями. Шнеки соединяются фигурными деталями или резьбой.

Шнеки имеют реверсивные замки с разными долотами, независимо от того, полые или герметичные они внутри.

Замковое соединение изготавливается из стали с высокой износоустойчивостью, благодаря чему скорость скважинного открытия увеличивается.

Бурение мягких и рыхлых грунтов проводят долотом с наклоном лопастей до шестидесяти градусов относительно забоя. Если же грунты гравийно-галечные и плотные, угол лопастей достигает девяноста градусов относительно забоя.

Проход в сутки при таком методе исполнения составляет до тридцати метров, но дебит скважины относительно небольшой.

Дебит скважины

Устройство МГБУ

Прежде чем бурить скважины малогабаритной установкой, необходимо изучить ее устройство, чтобы правильно приготовить к работе. Она состоит из нескольких элементов:

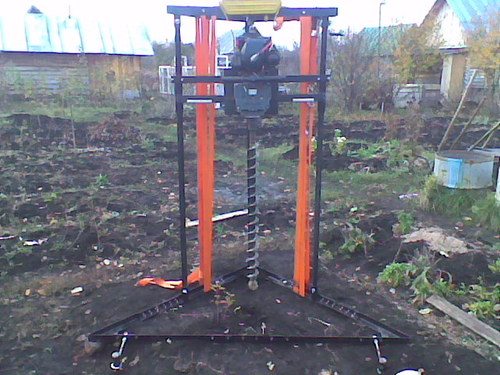

МГБУ со шнековым буром

• Металлическая разборная конструкция;
• Буровой инструмент;
• Двигатель, усиливающий движение бура;
• Помпа для подачи давления;
• Лебедка;
• Лепестковый грунтовой бур;
• Вертлюг, скрепляющий другие элементы;
• Буровые штанги;
• Блок управления;
• Шланги для соединения вертлюги и помпы.

Прежде чем арендовать любую установку, изучите инструкцию по ее применению. Это необходимо, потому что установки отличаются мощностью для разных типов грунта.

Чтобы собрать все указанные элементы необходимо не более часа, хотя обычно в аренду сдают уже собранные станки. Небольшие габариты установки позволяют пользоваться ею на большой площади земельного участка, перемещая ее самостоятельно.

Особенности МОЗБТ М4

Эта модель имеет наибольшую популярностью, когда монтируется на гусеничное шасси. Её использование позволяет проводить буровые работы на обустроенных участках и облагороженных территориях с минимальным ущербом для зелёных насаждений, газонов, а также некоторых построек.

В зависимости от пожеланий заказчика спецтехника может оборудоваться дизельным двигателем импортного или отечественного производства. Гидравлическая система рассчитана для работы в неблагоприятных условиях. Установка может использоваться как в светлое, так и в тёмное время суток. На мачте установлены осветительные прожекторы, запитанные от «бортовой» электрической сети. Подача раствора на забой обеспечивается при помощи бурового насоса ВН-420. Вращатель перемешается по мачте посредством гидравлического цилиндра и системы стальных канатов.

Принцип работы и устройство используемого оборудования

Малогабаритная буровая установка

Проблема загрязнения или отсутствия воды в теплое время года распространена, поэтому владельцы загородных домов сталкиваются с большими очередями в организациях, специализирующихся на бурении скважин. В этом случае приходится делать выбор: откладывать решение проблемы на 2-3 месяца или же приступать к ее устранению самостоятельно.

Бурение малогабаритной техникой производится в любое время года, техника выполнения проста, оборудование имеет приемлемую стоимость. Специалисты советуют покупать буровую установку, а не брать в аренду, поскольку в будущем она может не раз пригодиться. Работая с помощником, как правило, для повторного бурения достаточно одного дня. Инструкция по эксплуатации прилагается к агрегату при покупке.

Компактное промышленное оборудование предназначено для бурения скважин по шнековой технологии. Применяется обратная или прямая промывка одновременно с погружением бура в толщи грунта. Около установки мобильной станции бурения должно быть свободное пространство, поскольку грунт будет выталкиваться на поверхность по мере углубления штанг.

В комплект входит:

• Сварная рама, изготовленная из металла высокой прочности. Применяется профиль из материала с высокой устойчивостью к коррозии, поверхность покрывается активным химическим составом. Ширина стоек в раме не превышает 3,5 метров. Учитывая разные модификации бурильных установок, их высота колеблется в пределах 2,2 — 3,5 метров.
• Трос и лебедка для подъема. Последняя, как правило, выдерживает нагрузку до 1 тонны.
• Электрооборудование: пульт, двигатель и блок управления. Мотор работает от сети в 220 Вт. Если на участке нет электричества, применяют внутреннее сгорание.
• Буровое оборудование: штанги, ствол и бур. Наконечники изготавливают из специальных сплавов, которые без особых усилий справляются со всеми видами почв.

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

Детали буровой установки

• К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
• Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
• Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
• Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
• К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет

Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы.

• Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
• Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!

Гидравлические буровые установки

Вращение бура и его движение вдоль мачты производится за счет гидравлики, давление в которой поддерживается дизельным двигателем и маслонасосом. Они между собой соединены напрямую. Подобная конструкция получается довольно компактной. За счет применения гидравлики такой бур получается действительно универсальным.

Он способен производить несколько типов бурения. Это бурение с промывом породы, шнековое бурение, колонкового типа бурение, а также бурение пневмоударным методом. Подходит даже для самых твердых типов породы. А также способен производить бурение под углом, вплоть до бурения горизонтально.

Рама буровой установки может перемещаться за счет установки на неё колес, за счет крепления в кузов пикапа (размеры позволяют это сделать) либо же оставаться стационарной.

Подобные буры способны бурить на различную глубину:

Глубина	Диаметр
Бурение твердосплавным долотом. Забор грунта не происходит.	60 — 140 м.	76 мм
Бурение твердосплавной коронкой. С забором грунта.	60 — 80 м.	59, 93, 112 мм
Пневмоударный метод.	40 метров	110 м
Бурение шнеками	30 метров	130 мм

Для бурения может устанавливаться угол от 0 до 90 градусов. Имеется возможность регулировать частоту вращения бура от 0 до 250 об/мин. Крутящий момент 1600 Нм, что более чем достаточно для бурения даже в условиях самых твердых грунтов.

Средние размеры гидравлической малогабаритной установки достаточно небольшие. Это 2,5 метров в высоту, 1,4 метра в длину и 1,1 метр в ширину. Вес достигает 345 кг. Данные параметры позволяют беспрепятственно устанавливать данные установки в кузов пикапа и превращать их в самоходные буровые установки.

Также за счет применения гидравлики достигается очень высокая надежность работы. Минимально допустимая температура воздуха достигает -40 градусов по Цельсию. А максимальная до 40.

Основные положения и подбор оборудования

Для начала необходимо сказать о том, что небольшие установки для бурения скважин имеют строго определенную глубину использования и не предназначены для масштабных работ. При этом профессиональное или промышленное оборудование стоит очень дорого, а цена его аренды может окупаться годами. Именно поэтому возникают различные технологии, предназначенные для решения подобных вопросов.

Перед тем как приступать к бурению, необходимо обладать максимально возможной информацией о залегании водоносных пластов на участке

Принцип бурения

• Прежде всего, необходимо отметить, что подобные дополнения или самостоятельные модернизации используют только на свой страх и риск. При этом большинство производителей подобной техники снимают ее с гарантийного обслуживания, если в процессе эксплуатации применялись процессы, не описанные в инструкции.
• Также следует сказать и о том, что глубинные работы предполагают немного видоизмененную технологию, которая обычно связана с размещением обсадной колонны. В то время как малогабаритные установки для бурения скважин на воду обычно вообще не затрагивают данный этап, поскольку основная задача заключается только в изготовлении отверстий.

Один из вариантов заводской бурильной установки для небольших скважин

• Учитывая подобные особенности, следует сказать о том, что небольшие системы стоит использовать, только если планируется делать глубину не более 15 метров. При этом профессиональные мастера рекомендуют комбинировать само бурение с создание абиссинского колодца, в котором применяется скважина-игла.
• Подобное бурение скважин на воду малогабаритными установками дает возможность получать доступ к пластам, залегающим ниже уровня, который может создать оборудование.

Разновидность самодельной конструкции для неглубокого бурения

Изготовление

• Обычно бурение скважин на воду малогабаритной переносной установкой производится в несколько этапов. При этом каждый из них представляет собой отдельный технический процесс и требует наличия определенных инструментов или оборудования.
• Для начала необходимо проделать отверстие на полную длину основного бура.

Простейший вариант агрегата перед началом работ

• Если конструкция оборудования предполагает наличие дополнительных удлиняющих элементов, то ими стоит сразу воспользоваться.
• На следующем этапе своими руками изготавливает несколько дополнительных переходников или удлинителей. Одни мастера обычно сразу приобретают такие системы, а другие, стараются избегать подобных действий, переживая за срок эксплуатации всей установки.

Некоторые разновидности малогабаритных установок для произведения бурения с указанием их технических характеристик

• Бурение с дополнительными элементами следует производить очень аккуратно, заглубляясь в почву по 20 см. В противном случае можно поломать установку и даже повредить саму скважину.
• Далее инструкция по монтажу предполагает изготовление иглы. Она представляет собой трубу с одной стороны, которой крепят специальную насадку в виде заточенной пики. Также в ней проделывают отверстия для забора воды из скважины.

Простейший вариант конструкции с указанием основных элементов, что позволяет изготовить систему самостоятельно

Трубу вставляют до упора в получившееся отверстие и после этого забивают до тех пор, пока она не попадет в водоносный слой. Для удобства работы ее изготавливают из сегментов одинаковой длины, которые соединяют посредством резьбы. В итоге установленная трубы будет выполнять функции обсадной колонны и водопровода одновременно

Поэтому стоит выбирать толстостенный материал, способный выдерживать большие нагрузки. Отдельное внимание следует уделить такому элементу, как бур. Дело в том, что существует всепроходное устройство, рассчитанное на определенный режим работы, который можно назвать типовым

Однако довольно часто приходится иметь дело с твердыми пластами, а на них лучше всего применять специализированные буры. Следует помнить, что данная деталь установки относится к разряду расходных материалов и всегда необходимо иметь определенный запас, чтобы работа не останавливалась.

Различные варианты изготовления самодельных буров, приспособленных под определенный тип грунта

Бурение камня малогабаритной установкой

Бурение очень твёрдых пород (чаще всего гранитных) возможно только специализированной МГБУ. Она оснащена пневмоударником с компрессором, работает от электричества или на бензиновом двигателе. Первый этап – стандартное бурение с промывкой. Когда бур доходит до камня, в шахту устанавливается обсадная труба и дальше работы происходят внутри неё. Для бурения гранита используют алмазные долота из натурального или искусственного камня. Алмазное долото состоит из стального конуса и матрицы из металлического порошка. Из алмазов изготовлены режущие элементы. Скорость работы зависит от твёрдости породы. В среднем,скорость составляет 3-9 метра в час. К примеру, скважину глубиной 60 метров, наполовину проходящую в каменную породу, бурят 9-10 часов.

Инструкция по изготовлению самодельной установки

Чтобы своими руками изготовить конструкцию для бурения скважин на воду, вам необходимо иметь навыки работы со сварочным аппаратом, болгаркой и электродрелью

Чтобы своими руками изготовить конструкцию для бурения скважин на воду, вам необходимо иметь навыки работы со сварочным аппаратом, болгаркой и электродрелью. Помимо этого, вам пригодятся следующие приспособления и материалы:

• оборудование для нарезки внешней резьбы;
• разводной ключ;
• болгарка;
• санитарно-технический крест;
• труба из оцинковки диаметром 0,5 дюйма;
• сгон такого же размера.

Дальнейшие работы по изготовлению самодельной установки для бурения скважин ведём в такой последовательности:

Изготовление основной части установки

Сначала нужно подготовить отрезки трубы, которые необходимо будет закрепить в крест и сгон. Для этого на одном конце каждого отрезка стоит нарезать двухсантиметровую резьбу. После этого к другим торцам отрезков труб нужно приварить заострённые металлические пластины. Они будут играть роль своеобразных наконечников.

Данная буровая установка подходит для бурения скважин с постоянной подачей воды. Благодаря этому облегчится сам процесс выполнения работ, возрастёт его скорость, а также упростится процедура извлечения измельчённой породы из проходки.

Чтобы обеспечивалась подача воды, к одному из отверстий на краю труб крестообразной заготовки необходимо присоединить шланг от насоса. Для выполнения правильного подключения используйте подходящий переходник.

Соединение деталей

Теперь детали конструкции можно присоединять к резьбовой нарезке. К нижнему краю рабочей трубы прикручиваем отрезок с заострённым наконечником. Для выполнения соединения используем сгон подходящего диаметра.

Процесс бурения скважины буде выполняться путём погружения в породу заострённого наконечника и одновременным поворотом рабочей конструкции. При этом вам понадобятся трубы с наконечниками разной длины. В начале работы используется отрезок наименьшей длины. После выполнения проходки глубиной один метр, короткий отрезок заменяется более длинным наконечником.

Сборка основы

Из квадратной профильной трубы изготавливаем основу буровой, внешне это будет стойка с опорами

Из квадратной профильной трубы изготавливаем основу буровой. Внешне это будет стойка с опорами. При этом опоры будут соединяться со стойкой за счёт приваренной переходной площадки.

К квадратной профильной трубе крепим мотор и платформу. Причём сам профиль необходимо зафиксировать к стойке так, чтобы он мог свободно перемещаться по всей длине стойки. Для этого сечение профиля для опор должно быть чуть больше, чем размеры профиля стойки.

Для регулирования мощности используется редуктор. На валу редуктора фиксируется фланец. К нему на болтах прикрепляется ещё один фланцевый элемент. Между фланцами устанавливается резиновая шайба. Она будет выполнять функции прокладки, сглаживающей ударные нагрузки, которые возникают при прохождении разных типов пород.

Подключение воды

Поскольку жидкость должна непрерывно подаваться на главный рабочий бур, вам нужно установить ниже фланцев специальное устройство, выполненное из стальной трубы. Для этого делаем следующее:

• В отрезке трубы необходимо проделать два отверстия. Они должны быть немного смещены относительно друг друга.
• По концам трубы выполняем подточку для крепления шариковых подшипников.
• Также на концах выполняем дюймовую резьбу.
• Теперь труба одним своим концом должна быть подключена к фланцу.
• На другой конец фиксируются рабочие детали.
• Чтобы защитить от влаги изготовленное приспособление, его нужно поместить в специальный полипропиленовый тройник.
• К центральной части тройника подключаем переходник, через который будет крепиться шланг для подачи воды.

Технология бурения скважин малогабаритной техникой ↑

Технология бурение скважин малогабаритной буровой техникой стандартна для всех типов оборудования. Предварительно необходимо оценить состав грунта, исключить наличие камней. Далее выбирают площадку для проведения работ. Участок для установки придется максимально выровнять, проследить, чтобы непосредственно возле выбранной площадки было дополнительное место (до 1,5 м шириной) для промывочных емкостей.

Перед началом работ необходимо выкопать два углубления непосредственно возле площадки, где устанавливают буровую. Один приямок выполняет функцию фильтра, второй – основной, служит источником подачи воды в ствол. Помпу устанавливают возле основного резервуара. Для удобства дно емкостей выстилают плотной пленкой. Глубина углублений – до 60 – 70 см, периметр боковых стенок – 50х50 см. Ямы соединяют неглубокой траншеей, по которой вода из фильтра переливается в основной приямок.

Приямки, соединенные канавкой, с подготовленными для забора и подачи грунтового раствора шлангами

Сборкой установки занимается один человек: полностью подготовить технику к работе можно за час. Шланг соединяют с помпой.

После запуска бура необходимо проверить угол входа в грунт: наконечник должен войти строго вертикально. Контролируют угол с помощью обычного строительного уровня. После прохождения первого слоя грунта реверсом свинчивают первую штангу, поднимают бур, устанавливают вторую штангу. Весь процесс выполняется с помощью электромотора. Последовательно удлиняют штангу до прохождения на необходимую глубину.

Буровые штанги с резьбовым соединением

В процессе необходимо регулярно очищать фильтровальный приямок от осадка, следить за составом раствора: при смене породы придется заменить грунтовой раствор.

Бурение скважин малогабаритной техникой дает возможность непрерывно контролировать глубину прокола. Основные признаки прохождения водоупора и углубления в водоносный слой:

• Резкое увеличение скорости погружения бура.
• Появление песка в фильтровальном приямке.
• Ощущение проваливания бура, вибрация.
• Снижение уровня раствора в приямке.

После достижения достаточной глубины ствол промывают помпой. Демонтируют, разбирают штангу. После этого приступают к установке обсадной трубы. На конце обязательно устанавливают фильтр.

Обсадная труба с готовым заводским фильтром

Трубы опускают в скважину также с помощью установки. Если диаметр ствола позволяет, выполняют обсыпку мелким гравием. Гравийная подушка убережет трубу от деформации, уменьшит риск деформирования и сдавливания стенок. После монтажа обязательно выполняют прокачку. В скважину опускают насос, проводят промывку до получения абсолютно прозрачной и чистой воды.

Типы буровых установок, принцип работы

Ручные буровые установки

Ручные буровые установки обладают некоторыми неоспоримыми достоинствами

Имеют следующие характеристики:

1. Малая производительность;
2. Скромные габариты;
3. Использование на небольших глубинах;
4. Не подходят для тяжелых и плывучих грунтов.

Ударно-канатный тип

Ударно-канатные буровые установки для обустройства скважин на воду обладают следующими свойствами:

1. Простые в монтаже и сборке;
2. Удобные в эксплуатации;
3. Имеют высокий рабочий КПД;
4. На выходе получается хорошая глубокая скважина на воду с долгим сроком эксплуатации;
5. Сниженная скорость пробуривания;
6. Возможная глубина бурения до 100 и более метров;
7. Можно применять на каменистых, тяжелых грунтах;
8. Иногда требуется дополнительное оснащение, что увеличивает стоимость установки.

• Используется буровой ударный патрон, который под действием тяжести разбивает грунтовые слои;
• Движение запускается посредством лебедки;
• Каждый слой грунта вытаскивается желонкой.

Для укрепления стенок шахты требуется оснащение обсадными трубами и цементирование всей конструкции. Нелишним будет оборудовать дополнительные фильтры. Ударно-канатная технология бурения считается подходящей для песчаных и глинистых почв.

Простая конструкция включает: опорную треногу с блоком и закрепительным канатом, привод, отвечающий за движение патрона и сам патрон с насадкой массой до 120 кг.

Шнековые системы

Шнековые буровые установки намного практичнее, чем ударно-канатная буровая установка, так как обладают повышенной производительностью

Шнековые буровые установки намного практичнее, чем ударно-канатная буровая установка, так как обладают повышенной производительностью. Однако применять бурильные конструкции лучше на просушенных и достаточно мягких почвах без камней, иначе можно сломать шнековый механизм. Работы осложняются требованием постоянной очистки функционирующей насадки от грунтовых накоплений.

Принцип работы заключается в том, что винтовой бур вкручивается в грунт, при этом взрыхленные пласты почвы оседают на лопастях и через 2-3 прохода бур необходимо чистить. Технология бурения предельно проста и известна, а конструктивно бур состоит из шнека, штанги (ее нужно наращивать по мере заглубления в почву) и привода механического или ручного типа.

Бурение вращательного типа с промывкой

Вращательно роторные буровые установки считаются самыми лучшими для использования в частных хозяйствах

Вращательно роторные буровые установки считаются самыми лучшими для использования в частных хозяйствах. Они используются на любых грунтах, имеют высокую скорость работы, но при этом достаточно дорого стоят и для бурения артезианских скважин на воду требуется лицензия.

Данная буровая установка оснащена дополнительной системой промывки, чтобы осуществлять подъем раздробленного грунта. При этом конструкция может иметь:

• Прямой тип промывки, когда раствор подается через систему шлангов, а грунтовые массы вымываются непосредственно через шурф;
• Обратный тип – при котором вода подается сразу в шахту, грунт же вынимается буровым оборудованием.

Технология бурения вращательно-роторного типа подходит для использования на любых почвах, а также показана для бурения достаточно глубоких скважин на воду. Благодаря прочной конструкции бура, состоящего из штанги, с механизмом вращения, разрушающим грунт, приводом, помпы и вертлюга, данные буровые установки хорошо справляются с плывунами. Для устойчивости элементы закрепляются на рамке, выполненной из стали и способной выдерживать значительные нагрузки.

Технологий бурения скважин на воду существует несколько, поэтому выбор определяет только сам хозяин. Помимо ценовой составляющей неплохо учитывать:

1. нужную производительность скважины на воду, которая получится в конечном итоге;
2. состояние грунта;
3. возможность образования плывунов;
4. глубину залегания грунтовых водоносных слоев;
5. глубину точки промерзания почвы;
6. подвижность грунтов при сезонных паводках и осадках.

Основы бурения скважин на воду просты, поэтому оборудовать собственный автономный источник водоснабжения на участке не составит проблем для каждого хозяина.
