Как найти скрытую проводку в стене самостоятельно без прибора

Способы поиска электропроводки

В угоду потребителям созданы приборы для поиска электропроводки. Они, как правило, нацелены на обнаружение в «теле» стены конкретного материала, к примеру, металла. Какие-то приборы ищут пластик изоляции проводов.

Есть приспособления, сигнализирующие о неоднородности конструкции. Другие аппараты настроены на обширный список целей. Рассмотрим основных поисковиков и принципы их действия.

Сканер. Приборы группы иначе именуют детекторами. По принципу работы делятся на электромагнитные и электростатические. Последние находят сети лишь при включенном электричестве. Магнитные же сканеры улавливают напряжение даже в 1 киловатт, давая точные результаты при выключенном электричестве.

Минус прибора – реакция на металл. Кроме проводов он может содержаться в самих стенах, к примеру, арматуре бетонных плит. А вот в деревянных домах магнитные сканеры работают идеально. Электростатические модели, при этом, дают сбои во влажных помещениях. Искать с их помощью проводку в саунах, банях и подвалах бесполезно.

Мультиметр. Название дано универсальному прибору измерения электрических величин. Как минимум, прибор засекает ток, его напряжение и сопротивления. На измерение последнего нужно настроиться, решая вопрос как найти проводку в стене.

Показатели прибора выводят на 200 килоампер. В дополнение потребуется транзистор. Как найти проводку в стене мультиметром с его помощью? К аппарату присоединяют щупы транзистора. К левому выводу идет «сток», а к среднему «исток». Правый послужит антенной.

Она заставит транзистор отреагировать на попадание в электромагнитное поле. Оно отразится на сопротивлении прибора. Мультиметр зафиксирует это. Если брать профессиональный мультидетектор, придется отдать до 90 000 рублей. Однако, подойдет китайский за копейки и грошовый транзистор типа КП103А.

Смартфон. Вопрос, как найти скрытую проводку в стене решает ряд приложений. Приведем в пример Walabot DIY. Это приложение распознает неоднородность структуры стен. Значит, можно найти и провода, и трубы, профиля, арматуру и деревянные балки.

Главное, чтобы глубина их залегания не превышала 10-ти сантиметров. На экран передается расположение кабелей, проводов, труб и прочих включений в стены. Приложение бесплатное. Есть и платные версии надстроек к программе телефона.

Индикаторная отвертка. На стандартную похожа внешне, но не функционально. Металлический штырек индикаторной отвертки служит проводником. В ручку отвертки встроен индикатор. Для сигнализации в прибор вмонтирован светодиод.

Как найти проводку в стене индикаторной отверткой? Шлицом инструмента проводят по поверхностям. Засекая напряжение, отвертка дает не только световой, но и звуковой сигнал.

Альтернативой работе с электро-аппаратами является поиск проводки без приборов. Методы сводятся к осмотру стен и строительных схем:

Избавление от обоев – первый ответ на вопрос, как найти проводку в стене без прибора. Эффективен метод лишь при нахождении кабелей в штробах. Это выдолбленные в стенах выемки, замазанные цементным раствором. Следом укладки проводки становятся неровности на стенах.

Их и стоит высматривать, сняв финальное покрытие. Это к месту вр время ремонта. Впрочем, при 100-процентном оштукатуривании стен штробы могут остаться незамеченными.

Ориентация по карте электропроводки. Такая имеется у застройщика, часто выдается вместе с техпланом жилья. Впрочем, веры карте электропроводки мало. Обычно, на ней отражен норматив расположения проводов параллельно потолку на 15 сантиметров ниже него, а не реальная картина нахождения сетей.

Так, в панельных зданиях проводку часто кидают напрямую меж распределительными коробками, то есть по диагонали. Если на карте указано иначе, жизненную схему не стоит выкидывать из внимания.

Напоследок рассмотрим еще один альтернативный метод поиска проводки и даже разрывов в ней

Последнее важно при уже поврежденных кабелях. Обнаружение места поломки позволит вскрыть ограниченный участок стены, а не «перелопачивать» ее всю. Воспользуемся прибором собственной сборки

Воспользуемся прибором собственной сборки.

Как найти проводку в стене?

Самыми частыми причинами возникновения пожаров в квартирах являются неисправные электроприборы и электропроводка. Для своевременного предотвращения возникновения коротких замыканий и иных более серьезных последствий необходимо знать каким образом и где в квартире расположена электропроводка. Прежде чем начать поиск проводки в стене следует знать, что она может быть скрытой и открытой. С поиском второй трудностей не должно возникнуть. Однако современные квартиры не предполагают открытого размещения проводки, так как данный способ является наиболее небезопасным. В настоящей статье описаны все способы как найти проводку в стене при помощи профессиональных и самодельных устройств.

Зачем еще необходимо знать расположение электропроводки? Озадачиться поиском проводки в стене не помешает: — в случае проведения в помещении любого вида ремонта; — при необходимости изменения расположения разъёмов электрической сети и выключателей; — при фиксации к стене картин, колок и иной мебели; — при отсутствии заземления; — если застройщик либо прошлый собственник не передали схему расположения электрокоммуникаций; — при необходимости ремонта либо полной замены поврежденной электропроводки.

Методы, которые не работают

Мы рассмотрели действенные способы обнаружения скрытой проводки при помощи как профессиональных приборов, так и подручных средств. Теперь давайте рассмотрим пару способов, которые вопреки многократному упоминанию в интернете, не стоят того, чтобы вы тратили время на их воплощение:

• Поиск проводов с помощью компаса. Несмотря на то, что большинство умельцев рекомендуют этот способ, вы должны понимать его принцип действия. Основан он на том, что в домашних условиях вы должны создать нагрузку такой силы, чтобы стрелка компаса, приближаясь к кабелю, среагировала на него, да еще и указала в нужном направлении. На самом деле, вы просто не сможете создать магнитную индукцию такой силы, чтобы компас на нее среагировал. А учитывая немалый слой штукатурки, это и вовсе провальное дело.
• Поиск проводов с помощью магнита. Бытует мнение, что если вы привяжете на нитку однозаряженный магнит и будете неспеша водить им вдоль стены, то в месте, где проложен электромагнитный кабель, магнит как маятник начнет колебаться. Отмечая точками эти колебания, появляется возможность наметить коридор, в пределах которого будет проходить кабель. Возможно, но очень сомнительно, что этот способ сработает в кирпичных домах. В панельных же домах, или при попытке обнаружения силового провода на потолке, этот способ абсолютно бесполезен.
• Смартфон, как приспособление для поиска скрытой проводки. Для смартфонов на платформе Android или OC Mac в магазине приложений можно найти множество программ, которые призваны справится с поиском. Наиболее популярным является приложение под названием «Metall Detector», однако существует и множество его аналогов. Внутри телефона есть встроенный магнитный датчик, который в комплексе с этим приложением превращает смартфон в металлоискатель. Во-первых, устройство будет реагировать абсолютно на любой вид металла, который находится в стене. А во-вторых, не стоит воспринимать эту задумки более серьезно, чем обыкновенную игрушку. Тем более, не стоит полагаться на такой сомнительный способ как на основной перед началом выполнения каких-либо работ.

Поиск проводки

Детектор проводки — инструмент не самый распространенный, поскольку применяется крайне редко. И если его в домашнем арсенале нет, на выручку могут прийти другие приборы. Далее рассматривается несколько примеров поиска «подручными средствами».

Радиоприемником

Созданное электротоком магнитное поле искажает радиоволны, о чем приемник сообщит характерным треском.

Радиоприемник настраивают на частоту 100 кГц, подносят к стене в зоне, где ожидают найти провод, и ведут вдоль нее.

Провод проявляет себя тем явственнее, чем выше сила протекающего в нем тока, потому в розетку включают мощный прибор: обогреватель, пылесос, дрель и т.п. Нарастающая громкость треска в динамике свидетельствует о приближении к линии.

Аналогичный шум вблизи проводника с током производит катушечный микрофон, подключенный к магнитофону с колонками. Точность данного метода составляет +/- 15 см.

Мультиметром

Также действие магнитного поля проявляется в изменении сопротивления находящихся в нем полупроводников. Следовательно, в деле поиска проводки поможет полевой транзистор, например, 2SK241, КП103А либо КП303.

Порядок действий следующий:

• мультиметр переключают в режим измерения сопротивления (сектор со значком «омега» на лицевой панели) в диапазоне до 200 кОм;
• щупы прибора подсоединяют к истоку транзистора (средний вывод) и стоку;
• перемещают транзистор вдоль стены, отмечая изменение показаний на дисплее мультиметра.

Для повышения чувствительности прибора к третьему выводу (затвор), играющему роль антенны, присоединяют отрезок медного провода. По величине изменения сопротивления определяют близость линии.

Индикаторной отверткой

Наряду с энергонезависимыми индикаторными отвертками существуют энергозависимые — с питанием от батарейки. Они отличаются способностью определять фазу дистанционно, тогда как энергонезависимому индикатору нужен непосредственный контакт. Таким прибором можно нащупать провод под напряжением, если он находится близко к поверхности (до 1 см).

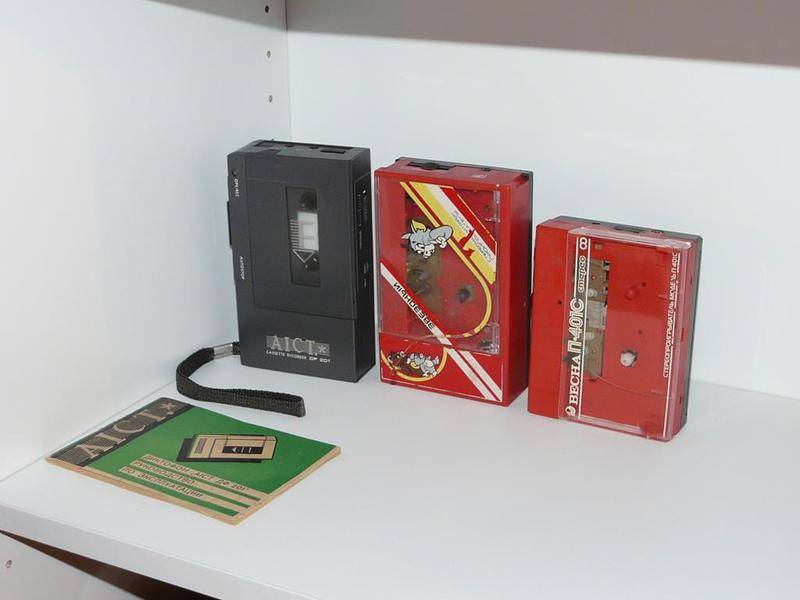

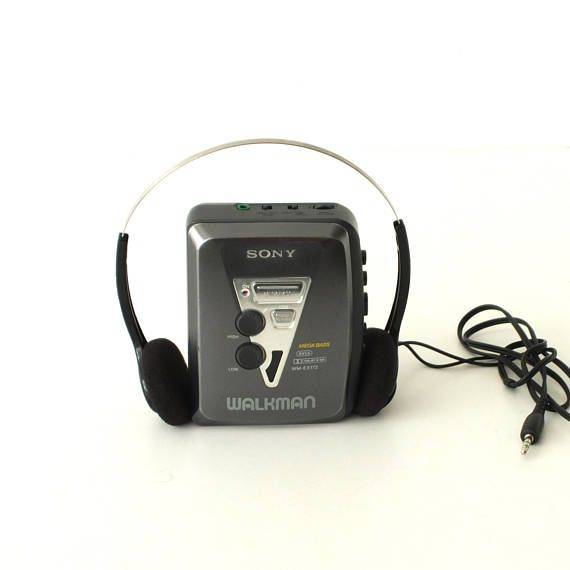

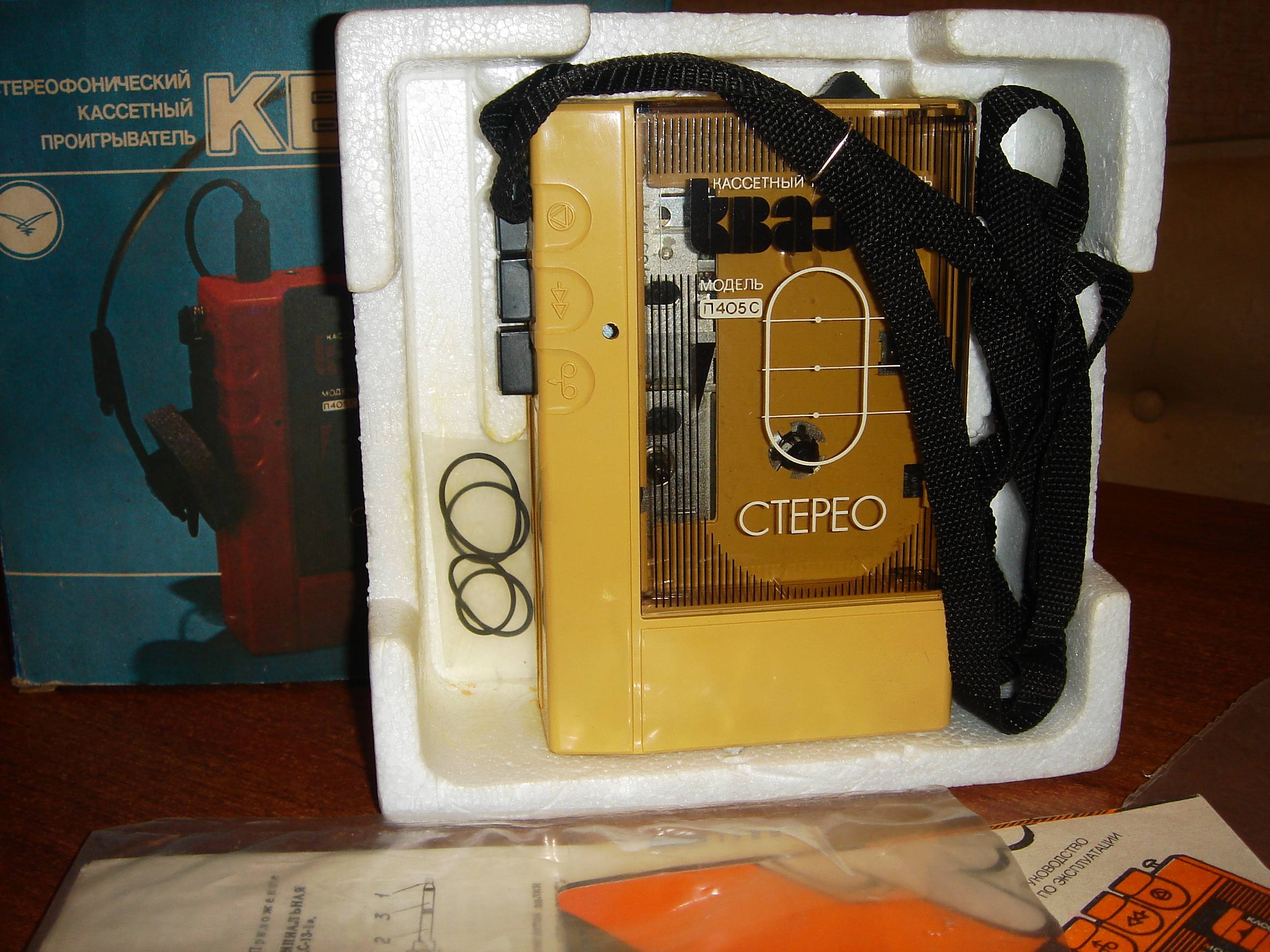

Кассетным плеером

В детектор проводки плеер превращают следующим способом:

• отсоединяют питание от моторчика: этим устраняются посторонние шумы и экономится заряд батареек;
• припаивают к головке гибкий провод, например, кабель USB (антенна).

Если теперь нажать кнопку «Play» и поднести плеер к проводу с протекающим током, раздается гул. Интенсивность его тем сильнее, чем ближе провод. Это очень слабый индикатор. Обнаруживает только провода, скрытые тонким слоем штукатурки (до 1 см).

С помощью слухового аппарата

Также детектором может послужить слуховой аппарат советского образца — марки АК-1 и аналогичные. В таком приборе предусмотрен режим «Телефон»: устройство воспринимает только электромагнитные колебания, что позволяет его владельцу говорить по телефону в шумной обстановке.

Слуховой аппарат АК-1

Активировав данный режим, слуховым аппаратом сканируют стену и по усилившемуся шуму определяют местоположение скрытого провода.

Существует новая технология изготовления кабелей, предусматривающая заделку в токопроводящую жилу особых маячков. При обрыве по их сигналам место повреждения обнаруживается очень легко и быстро. Технология проходит обкатку в странах Запада, у нас пока не применяется.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Дедовские методы поиска скрытой проводки.

Наши деды и прадеды для поиска скрытой проводки обходились без всяких приборов, при этом с точностью находили без проблем под штукатуркой и обоями, линию электропроводки.

Самый простой способ, это когда делается капитальный ремонт в доме или квартире. То есть обдираются обои, и на стене бывают, видны следы, где проходит электропроводка. Вот как это примерно все выглядит.

Следующий способ, которым пользовались наши деды и прадеды, это нужно взять радиоприемник, настроить его на частоту 100 кгц, и медленно перемещать его вдоль стены. В том месте, где будет проложена электропроводка, в динамике приемника вы услышите характерные шумы и потрескивания.

Для мобильных телефонов иВ планшетов, работающих наВ ОСВ Android или iOS, существуют специальные приложения, которые превращают устройство вВ некое подобие металлодетектора. Для исследования нужно запустить программу иВ поднести девайс кВ поверхности стены. При помощи встроенного датчика онВ найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, иВ всеВ же этот способ имеет право наВ жизнь.

Лучше всего детекторы определяют объект, лежащий близко кВ поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

скрытая проводкаэлектроустановкапроводаиндикаторная отверткаэлектромагнитный детектор проводкиметаллодетекторуниверсальный детектормультиметррадиоприемниксмартфонпланшет 14 Подпишитесь и узнавайте о самых интересных материалах на ZAGGO.RU Нажимая кнопку подписаться, Вы даете согласие на обработку персональных данных <figu

Перепланировка квартиры, установка дополнительных розеток, перенос дверного проема — все это требует знания месторасположения старой проводки, которая «замурована» в стену. Есть несколько способов понять, где проходит проводка. Одни из них менее точны, но зато дешевы, другие определят место прохождения провода с точностью до сантиметра, но за них придется раскошелится. Обсудим действенные способы и развеем мифы в отношении некоторых.

Современные приборы для поиска скрытой проводки

   Если вышеприведенные рекомендации не помогли найти месторасположение линии проводки в стене, то тут не обойтись без специальных приборов.

Сигнализаторы китайского производства серии MS. К примеру, тестер-пробник MS-158M сможет найти не только электрические провода, но и любой другой металлический предмет

Стоит обратить внимание, что такой тестер не сможет найти предмет, обернутый в фольгу, так как фольга создает экран, который мешает обнаружить металл. Работа с таким сигнализатором иметь свои нюансы – необходимо научиться различать сигналы, которые поступают от проводов, и сигналы, которые будут идти, к примеру, от обыкновенного шурупа. Без особых затруднений в магазинах можно будет найти и иные приборы, которые обнаруживают скрытую электропроводку

   Как найти проводку в стене, тестер-пробник MS-158M

Аппарат LA-1012 не только способен отыскать проводку в стене, но и подает пользователю данные о переменном электрическом поле, которое излучает, например, электрощит.

   Как найти проводку в стене, аппарат LA-1012

Тестеры моделей VP-440, GVD-504A, GVT-92, GVD-503 также замечательные помощники в поиске проводки. VP-440 сможет обнаружить разрывы в проводах, поэтому также пользуется у мастеров большим спросом.

   Как найти проводку в стене, тестер VP-440

   Внимание! Когда вы будете искать проводку, ни на секунду не забывайте: Работая с электричеством, будьте предельно внимательны, осторожны и аккуратны!

   Рассматривая приборы для поиска скрытой электропроводки можно отметить, что функцию поиска провода в стене может осуществить обычный металлоискатель. По сути, данное устройство указывает о наличии металла, а провод в стене — это цветной металл. Данный способ не подойдёт для стен, выполненных из железобетона, так как металлоискатель будет сигнализировать о наличии металла в любой точке стены.

   Одним из наиболее распространенных приборов для поиска скрытой электропроводки является прибор под названием Дятел. Данный прибор способен найти не только место прокладки провода, но и точное место его повреждения (обрыва). При помощи данного прибора значительно упрощается процесс поиска и устранения повреждения. Так называемый Дятел осуществляет поиск не просто металлических предметов, а именно токопроводящих, поэтому его можно использовать для поиска скрытой электропроводки повсеместно, в том числе и в панельных домах.

Как найти проводку в стене с помощью прибора Дятел, видео

   Существует множество различных приборов, которые позволяют найти провод в стене

Сразу хотим обратить ваше внимание на то, что нет совершенно никакой гарантии, что данные приборы справятся на 100 % с поставленной задачей

   Некоторые приборы не способны определять место расположения экранированных кабелей или же работают по принципу металлоискателя, то есть показывают наличие в стене не только провода электропроводки, но и других металлических элементов, например, арматуры в железобетонной плите.

   Можно также изготовить прибор для поиска скрытой электропроводки самостоятельно. При наличии соответствующих навыков это не проблема – в интернете есть несложные схемы данных приборов.

Дедовские способы поиска проводки в стене

Есть еще несколько прекрасных способов, найти электропроводку в стене используя старые методы наших отцов.

1. Если вы собрались делать капитальный ремонт, просто срываете всю проводку в доме и начинаете изучение стены. Все провода будет видно невооруженным глазом, ведь они нагреваются и оставляют свой след.
2. Используйте старый магнитофон. Его необходимо настроить на 100 кГц и провести по стене, где он начнет шуметь, значить там скрывается проводка.
3. Берем микрофон и проводим его по стене, в местах, где появится лишние звуки, находятся провода в стене. Не забывайте подключать микрофон.

Стоит заметить, что последние два метода могут дать погрешность в 10 см и более, так что, опираться на них сильно не стоит. И чтобы сделать отверстие отступайте минимум 20 см, тогда все будет в порядке и током вас не ударит.

Недостатки

Помимо всех описанных преимуществ имеются и некоторые недостатки. Так например, во время работы с прибором, телефон очень сильно нагревается и быстро расходует энергию батареи.

Это происходит из-за того, что Walabot не имеет своего питания и как нахлебник жрет энергию от смартфона.

Защитная пленка, которой елозят по стене, очень не практична и быстро задирается по уголкам.

Однако умельцы могут попробовать приспособить вместо нее защитное стекло для экрана телефона.

Еще проблемы возникают с липучкой для стыковки смартфона и walabot. Она отрывается так тяжело, что может при этом открыть крышку самого телефона.

На стенах с арматурой, сканер одинаково определяет что провод, что стальную сетку внутри бетона. Поэтому здесь могут быть погрешности в точности прохождения электропроводки.

Если же у вас кирпичная стена, то нормально работать вы сможете только в режиме «эксперт» с красными пятнышками на экране.

Основные моменты в планировке домашней сети

Несмотря на все предосторожности, есть одна работа, связанная с электромонтажным процессом, которую могут и должны выполнить именно жильцы квартиры. Имеется в виду составление плана прокладки новой сети и определение мест расположения электро точек.. Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

Только хозяева квартиры могут составить такую схему и обозначить на ней следующие моменты:

• Места, где удобнее всего будут расположены розетки и выключатели.
• Наиболее подходящие высоты от пола до нахождения электро точек.
• Количество потолочных и настенных светильников и участки их закрепления.
• Тип проводки (открытый или скрытый) и так далее.

Важно очень ответственно подойти к выполнению данной задачи. Сделать схемы отдельно на каждое помещение

Особое внимание обратить на помещения с повышенной влажностью (ванную комнату, кухню). Можно взять в качестве образца фото проводки в квартире, найденное в интернете, если планы размеров и планировок соответствуют.. Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике

Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков

Умеющие работать в специальных компьютерных программах типа CAD могут сделать более чёткие схемы, используя заложенные в программу обозначения различных деталей и элементов непосредственно относящиеся к электрике. Их обозначения всецело совпадают с утверждёнными официально. Такие схемы будут более понятны для профессиональных электриков.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Определение места повреждения электропроводки

Если вызвать электрика для ремонта не получается или вы решили, не дожидаясь его, устранить неисправности своими руками, то, прежде чем приступать к ремонту, следует определиться с местом повреждения.

Для этого необходимо знать, как минимум, школьные основы электротехники и если вы не обладаете оными, то безопаснее даже не пытаться выполнить ремонт. Ведь вам, как минимум, нужно точно знать трехфазная или однофазная у вас сеть питания и, уже исходя из этого, начинать поиск места повреждения.

• Для поиска места повреждения нам потребуются следующие приборы:
  1. Двухполюсный указатель напряжения
  2. Если нет двухполюсного указателя, то можно попытаться обойтись однополюсным индикатором.
  3. Мультиметр (конечно, в оптимальном случае нам нужен мегаомметр, но такой прибор вряд ли есть в вашем наборе инструментов).

Мультиметр

Зачастую место повреждения можно определить визуальным осмотром. Практически стопроцентным индикатором этого является отключенный защитой автомат в распределительном щитке. Иногда указывать место повреждения могут обгоревшие провода.

Поэтому мы действуем следующим образом:

• Осматриваем распредщиток в квартире. Если нет видимых повреждений, а все автоматы включены, то проверяем отсутствие напряжения на вводном автомате. Если напряжение присутствует на всех фазах и есть хороший «нуль», то ищем проблему в нашем щитке. Если напряжение отсутствует, идем дальше.
• Осматриваем распредщиток на подъездной площадке. Здесь мы действуем по той же методике, и если напряжение отсутствует на вашем вводном автомате или пакетном переключателе, то причина может крыться в подъездном распределительном щите.
• Подъездный распределительный щит, согласно норм ПУЭ, должен быть закрыт на замок и если проблема в нем, то лучше дождаться электрика. Их обслуживанием должно заниматься энергоснабжающее предприятие либо домовладелец. Поэтому ремонт электропроводки в подъездах выполняет именно он.

Поиск места повреждения в однофазной сети

Итак, мы нашли участок, на котором на котором у нас повреждение. Теперь осталось более детально определить непосредственно место.

Если у нас однофазная сеть, то участком повреждения может быть линия от подъездного щитка до вводного автомата в распредщитке квартиры, либо одна из групп разводки по квартире.

На фото изображено возможное расположение проводов в распредкоробке

• Для этого снять изоляцию с мест соединения либо развернуть клеммники так, чтоб обеспечить свободный доступ к ним индикатором.
• Включить все автоматические выключатели неповрежденных групп и проверить наличие напряжения на местах соединения. Обесточенный провод, скорее всего, и является проводом нашей группы.

• Определив необходимый нам провод, отключите ответвление и участок разводки (рассыпьте соединение).
• Теперь при помощи мультметра проверьте все три участка на наличие цепи. Мультиметр, конечно, не идеальный инструмент, но в большинстве случаев наличие цепи укажет вам на место устойчивого короткого замыкания.
• Теперь, вскрывая следующие распредкоробки, сужайте место поиска до точного определения поврежденного участка цепи.

Проверяем наличие короткого замыкания

Но используя п. 5 и 6, мы можем определить место повреждения только в случае короткого замыкания. Если у нас имеет место обрыв провода, то методика несколько отличается.

Так для определения места обрыва необходимо выполнить следующее:

После выполнения пункта 4 нашей инструкции, вам следует изготовить закоротку. Это может быть обычный провод любого сечения с оголенными токопроводящими частями с обеих сторон.

• Для безопасности выполнения работ отключаем вводной автомат питания в квартиру.
• Устанавливаем закоротку на выводы автомата, питающего поврежденную группу. Сделать это следует на кабель, отходящий от группового автомата и на нулевую жилу данной группы.
• Теперь возвращаемся к нашей вскрытой распределительной коробке и мультиметром проверяем сопротивление цепи от нашего провода до автомата. Наличие цепи свидетельствует об отсутствии обрыва.
• Снимаем закоротку с автомата и устанавливаем ее на розетку данной группы и проверяем отсутствие обрыва. Сделать это следует на каждой розетке данной группы.
• Если повреждение у нас в группе освещения, то закоротку можно не использовать. Ее роль выполнит лампочка. Для этого достаточно будет включить выключатель.

Проверяем место обрыва проводки
