Виды проводки
Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.
Исходя из этого, различают 2 вида прокладки электрических коммуникаций:
- открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
- скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).
Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.
Порядок монтажа сети в трубах
Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:
В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

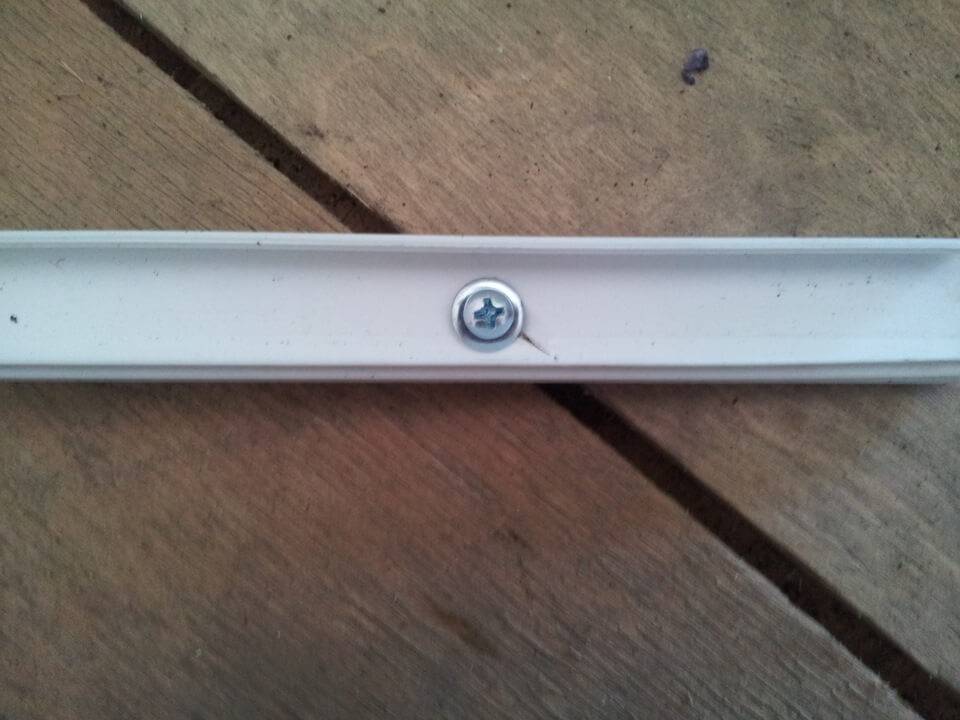

Способ №1 – Саморезы
Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.
Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!
НОРМЫ, ТРЕБОВАНИЯ И ОСОБЕННОСТИ ПРОКЛАДКИ КАБЕЛЕЙ РАЗЛИЧНОГО ТИПА
Основными ориентирами служат нормы ПУЭ (в частности – г. 2.1 и 2.3), СНиП 3.05.06-85 и ГОСТ Р 52868. Эти и другие строительные и электромонтажные правила учитываются при составлении проекта прокладки лотков, выборе их материалов, конструктивных особенностей и размеров.
Наличие проекта и его жесткое соблюдение в ходе монтажа – обязательное требование, любые отклонения согласовываются отдельно.
Правила устройства электроустановок допускают совместное размещение в лотках проводов разного назначения с общим напряжением до 440 В. Основным ориентиром при проверке допуска или запрета совместной прокладки цепей разного назначения служат п.2.1.15 и 2.1.16 ПУЭ.
Согласно нормам исключение в любом случае делается для:
- взаимо резервируемых линий с разными источниками питания;
- цепей аварийного и рабочего освещения с числом проводов более 8 и осветительных цепей с разным напряжением (до 42 В и выше 42 В) без отдельной изоляции;
- цепей автоматики и пожарной сигнализации, приборов учета и измерений, вторичных коммуникаций и линий релейной защиты;
стационарных электросетей напряжением до 42 В, прокладываемых отдельно согласно требованиям ТБ.
Одностороння прокладка слаботочных и силовых линий допускается при условии их разделения невозгораемыми асбестовыми перегородками. Силовые линии при этом по нормам размещаются сверху.
Резервируемые слаботочные кабели прокладываются в разных лотках или также разделяются перегородками. Хаотичное и произвольное расположение кабеля с разным напряжением и назначением запрещено.
К общим требованиям относят прокладку в один ряд, без колец, с заполнением свободного пространства не более чем на 50-60%. Небронированные кабели с напряжением до 1 кВ могут укладываться одним слоем без зазоров, многослойно или пучками с диаметром не более 100 мм и зазорами от 20 м и выше.
Число проводов в одном пучке ограничено 12, требования к расстояниям между одиночными проводами большего сечения во многом совпадают с правилами прокладки проводов по конструкциям.
Так, зазор между одиночными силовыми жилами поддерживается в пределах 5 мм, пучками – 20. Произвольное расположение допускается при общем сечении всех проводов в пределах 40% от сечения открытого лотка.
Скрепление проводов и кабелей в пучках между собой обязательно, в горизонтальных конструкциях в дополнительной поддержке нет необходимости (шаг увязки в пучки – 4,5 м), в вертикальных – фиксаторы размещаются через каждые 2 м как минимум (шаг увязки –1 м).

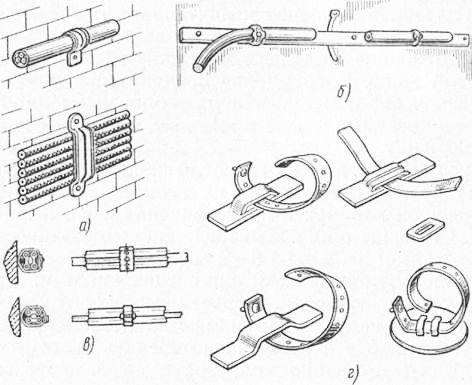

Скобы и клипсы
Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.
Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.
Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.
Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.
Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.
Виды коробов
На рынке материалов представлено большое множество изделий, которые различаются по нескольким направлением.
Есть несколько видов материалов, из которых происходит изготовление современных коробов под электропроводку в открытом исполнении.
Металлические
Их изготавливают из металла. При производстве используют специальные марки, которые менее подвержены воздействиям различных внешних факторов. Главным преимуществом данного вида есть его высокая прочность, что практически исключает возможность повреждения открытой электрической проводки с помощью ударов.
Так же металлические изделия не рекомендуется устанавливать в помещениях с повышенной влажностью. Вследствие постоянного воздействия воды они могут раньше времени выйти из строя из-за коррозии металла.
При монтировании системы открытой электрической проводки данный вид коробов необходимо разрезать с использованием специального инструмента (ножницы по металлу или ножовка), а так же делать отверстия, в основании изделия прибегая к помощи ручной или электрической дрели.
Такие работы тоже можно отнести к дополнительным неудобствам при использовании металлических элементов для электропроводки, особенно при обустройстве ответвительных участков.
Деревянные
Данный тип изделий имеет массу положительных свойств. Прежде всего, они изготавливаются из экологически чистого природного материала – дерева. Так же не проводит электрический ток и обладают высокой степенью безопасности.
К основным недостаткам относиться возможность быстрого выхода из строя вследствие неправильной эксплуатации изделия. Например, дерево подвержено разрушительному действию из-за влаги.
Ещё одним из недостатков является высокая степень горения материала. При возникновении короткого замыкания, может возникнуть возгорание изделия, которое впоследствии станет причиной пожара в помещении.
Поэтому изделия обрабатывают и специальными несгораемыми смесями, они значительно повышают их устойчивость к действию огня.
Для монтажа изделия необходимо использовать ножовку по дереву, а так же электрическую или ручную дрель, чтобы проделывать в нужных местах основания отверстия для крепления его к стене.
Пластиковые
- Дешевизна материалов, из которых изготавливаются изделия.
- Наличие современных технологий позволяющих изготавливать их в больших количествах.
- Большая устойчивость материала к воздействию различных факторов (кислоты, огонь, влага и другие).
- Высокая степень устойчивости к различным механическим повреждениям.
- Не способность проводить электрический ток, что обеспечивает безопасность эксплуатации изделий как в условиях обычных помещении так и помещений с высоким уровнем влажности.
- Они довольно легко монтируются на стены помещений. Для их установки нет необходимости использовать дополнительные инструменты. Достаточно иметь под рукой строительный нож или ножницы.
- Могут выполняться в различной цветовой гамме, что позволяет органично вписывать их в дизайн помещений.
- В них можно провести монтаж электрических розеток, а так же при необходимости перенести их с одного места на другое используя ответвительные рукава.
- Возможно использовать одновременно изделия различного размера в сечении для организации ответвительных элементов внутренней сети.
- При необходимости можно добавлять электрические точки (розетки и выключатели) в любом удобном месте системы без проведения дополнительных монтажных работ.
Как упорядочить пучки проводов
В большом количестве проводов сложно разобраться даже при монтаже, не говоря уже о случаях ремонта или переподключения какого-либо прибора спустя продолжительное время.
Чтобы ориентироваться в больших пучках проводов, применяют следующие способы:
- Укладывают проводку не хаотично, а ровными рядами. Для этого используют специальные крепления в виде гребенок, набранных из клипс или хомутиков.
- Используют цветную маркировку проводов. К примеру, для сетей 220 Вольт, однофазного тока провод заземления обычно имеет желтую оплетку с зеленой полоской, нулевой проводник изоляцию синего цвета, фазный — коричневого.
- Используют бирки с номерами, которые крепят на концах проводов.
Чтобы метить провода, используют специальные клипсы с номерами.
Монтаж проводки в штробе
При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев.
Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов.
Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.
Дюбель-хомут
Пластмассовые дюбель хомуты для крепления кабеля рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм.
С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.
Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.
Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).
С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.
Этот вид крепления иногда называют дюбель-клипса или дюбель-скоба.
Дюбель-клипса
Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка.
Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.
Дюбель-стяжка
Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.
Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям.
Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.
Скобы для кабеля бывают пластиковыми и металлическими.
Металлические скобы для крепления кабеля
Как правило, такой способ применяется для крепления кабелей проложенных в металлическом рукаве. Металлические скобы имеют отверстие для крепежа с одной или с двух сторон. Размер скоб можно подобрать в зависимости от диаметра металлорукава. Отлично противостоят механическим воздействиям, подходят для «держания» тяжелых кабелей.
Плюсом является «многоразовость». Можно легко заменить, переложить, добавить-убрать кабель, достаточно всего лишь выкрутить винт.
- Этот способ имеет два достоинства, которые для других способов крепления недостижимы:
- Надежная фиксация, благодаря которой кабеля можно к поверхности очень плотно прижать.
- Фиксация нескольких параллельно идущих кабелей, для этого не требуется сверлить кучу отверстий, а захватить и зафиксировать сразу 3-4 (и даже более) кабеля может длинная скоба-крепеж.
Предлагаем ознакомиться Как делают каменную вату
Двухжильная алюминиевая лапша или ПТПЖ — более жесткий провод, применяется обычно в качестве скоб. К стене крепление самой скобы выполняется при помощи «быстрого монтажа» (6 х 40 или 6 х 60) или же с помощью строительных гвоздей (если стены выложены из газосиликата).
Пластиковая скоба для крепления кабеля
Как правило, применяется для открытого монтажа одиночных кабелей. Пластиковая скоба оснащена гвоздем для фиксации, соответственно подходит для монтажа на мягких поверхностях, таких как дерево, ДСП, пластик (в бетон такой гвоздик не забьешь).
За мою практику часто приходилось видеть таким методом крепление телевизионных и телефонных кабелей. Пластиковыми скобами очень любят пользоваться провайдеры для крепежа интернет-кабеля.
Классификация кабельных каналов
При этом способы прикрепления будут разными.
В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.
Детальная классификация их представлена в таблице.
| Классификационный признак | Виды | Описание |
|---|---|---|
| место монтажа | напольные | по своей форме, виду оптимально приспособлены к установочному месту; |
| магистральные | ||
| плинтусные | ||
| цвет | выпускаются разных цветов и оттенков | гармонично вписываются в интерьер комнат |
| размер | разный объем канала — для одного, 2-х, 3-х и более кабелей | габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных |
| число замков | с одним | 2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации; |
| с двумя | ||
| материал изделия | алюминиевые | покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны |
| стальные | устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах |
Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.
Ввод силового кабеля в дом
Для подключения дома к магистрали электроснабжения используют провод с увеличенным сечением (подбирается с учетом мощности потребителей с запасом не менее 20-25%). Вне зависимости от способа прокладки кабель подсоединяется через опломбированный сбытовой компанией прибор учета, смонтированный в защитном контейнере. Следует предусмотреть автоматический выключатель, позволяющий обесточить весь дом в случае аварии или на время ремонта внутренней проводки.

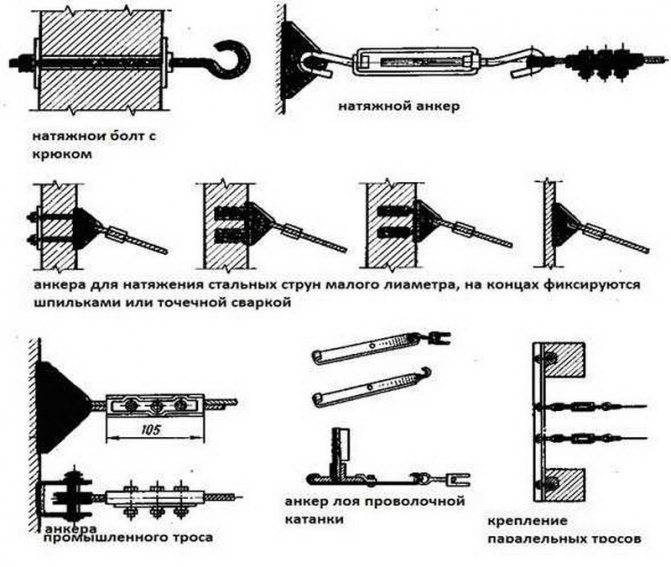

Прокладка по воздуху
Воздушная линия строится на базе алюминиевого несущего кабеля СИП, который прокладывается по столбам. Внутри провода проходит стальной трос, обеспечивающий необходимую прочность магистрали. Для крепления троса на стене предусматривают металлические кольца, а кабель вводят в помещение через наклоненный вниз (для защиты от проникновения конденсата и осадков) гофрированный рукав.
Прокладка в земле
Владельцу здания необходимо правильно выкопать траншею, которая должна защитить кабель от грунтовых вод и перегрузок из-за смещения почвы. Следует предусмотреть предупредительные маркировки, указывающие на линию прокладки провода. Технология отличается увеличенной себестоимостью, но предотвращает обрыв провода падающими деревьями, налипшим мокрым снегом или порывами ветра.
Кабель каналы различных размеров
Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали, не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:
- напольные;
- магистральные;
- плинтусный;
- парапетные.
Виды кабель каналов
При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.
Основные разновидности
В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:
| Наименование | Особенности | Сферы применения |
| Мини | Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм | Чаще всего применяются при проведении интернета, телевидения и телефонии. |
| Уплощенные напольные | Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину. | Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров. |
| Парапетные направляющие | Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см. | Применяются в любых бытовых помещениях. |
| Перфорированные с открытым доступом | Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности. | Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки. |
| Плинтусные напольные | Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать. | Офисы, административные здания, квартиры и частные дома. |
| Гибкие | Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы:
| При подключении проводов к станкам и другому оборудованию на производстве. |
| Угловые под потолком | Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости. | Любые офисные и жилые помещения. |
| Прозрачные с подсветкой | Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку. | Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора. |
| Промышленные проволочные | Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции. | Монтируют на складах и в цехах, а также за натяжными потолками. |
Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.
Особенности открытой проводки с КК
Открытая проводка с использованием электротехнических коробов прельщает легкостью монтажа, ремонта и простотой проведения текущей ревизии состояния кабельных линий внутри КК.
Обратите внимание! Монтаж скрытой проводки по своей сути сопоставим с капремонтом всего помещения. На время замены элементов скрытой проводки помещение фактически непригодно для работы и даже пребывания в нем из-за клубов пыли, образующихся при вскрытии ранее заделанных штроб. Промышленностью выпускаются наборы аксессуаров для КК, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения
Промышленностью выпускаются наборы аксессуаров для КК, при помощи которых монтируется кабельная трасса внешнего типа, дублирующая очертания стен, пола и потолка помещения.

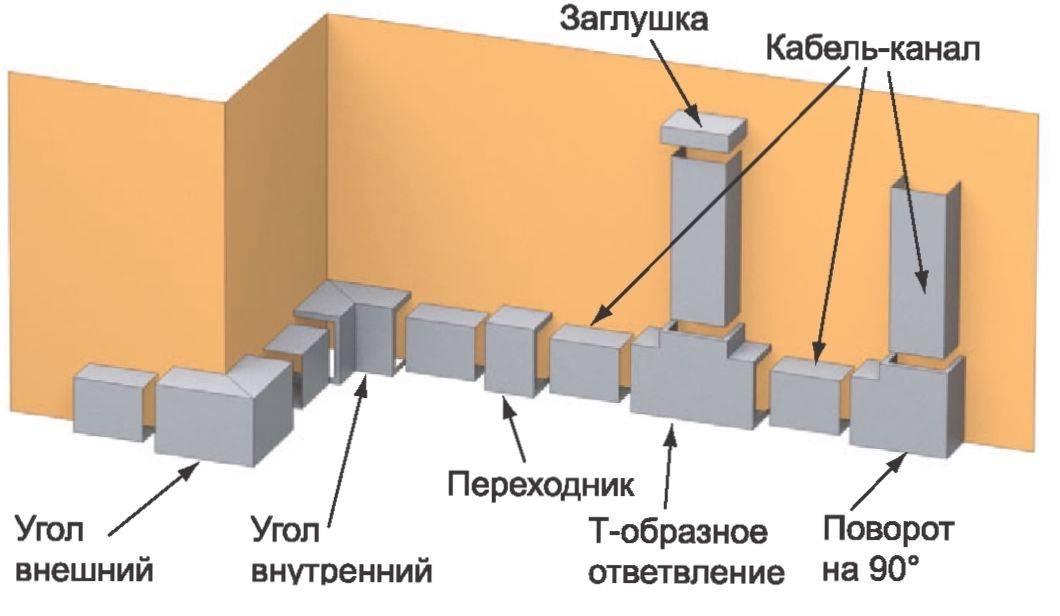

Аксессуары для кабель-каналов

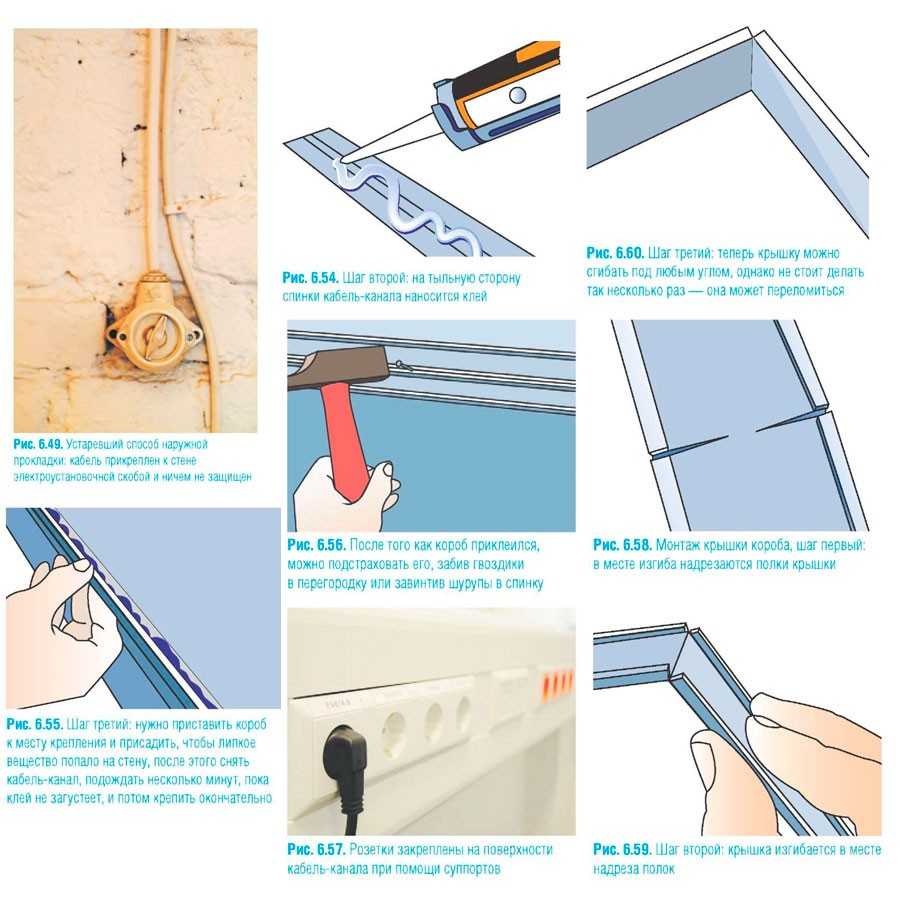

В процессе эксплуатации кабельных линий при необходимости ремонта или замены электропроводки, уложенной в короба КК, достаточно снять крышку и выполнить требуемые работы. Важным преимуществом открытой проводки в КК является возможность укладки дополнительных проводов и кабелей в уже проложенные короба без проведения отделочных работ.
Теперь к практике, как самостоятельно проложить слаботочные кабели в квартире
Если слаботочные сети монтировать в электроплинтусах (электрокоробах), лучше исключить из них электрические провода для розеток. Нет возможности исключить, разделить по каналам;
- Каждая слаботочная цепь, должна проводиться отдельным кабелем;
- При прокладке нескольких кабелей, они не должны переплетаться и перекручиваться;
- При прокладке слаботочных кабелей в конструкции потолка или стен лучше использовать для их прокладки специальные металлические короба для защиты от электропомех. Для максимальной защиты кабели должны полностью заполнять короб, лучше в два слоя.
Примечание: Наименее чувствительна к помехам телефонная сеть городского стационарного телефона.
Кабели слабых токов и силовые кабели
Говоря об электрических кабелях, используемых для электропроводки в жилом помещении, мы должны понимать, что существует два типа электрических кабелей по значению величин передаваемых токов. Это силовые электрические кабели и кабели слабых токов.
- Силовые электрические кабели предназначены для передачи (подачи) электрической энергии на различные расстояния. Передача энергии происходит электрическими токами различной частоты, с напряжением от 220 вольт.
- Слаботочные электрические кабели предназначены для передачи информации на различные расстояния низкими токами различной частоты. Иначе слаботочные электрические кабели называют кабели связи.
Типы кабелей связи
Кабели слабых токов подразделяются по следующим признакам:
- По конструкции;
- По передаваемым частотам;
- По области применения;
- По способу прокладки.
Деление кабелей слабых токов по конструкции
По конструкции кабели связи подразделяются на симметричные и коаксиальные.
Симметричные кабели связи
Симметричные кабели связи представляют собой однопроволочные изолированные медные жилы, объединенные в пары. Каждая пара симметричного кабеля скручена и называется витая пара. Отсюда второе, более распространенное название симметричного слаботочного кабеля, это кабель витая пара.
Сечение жил кабеля витая пара колеблется от 0,3 до 1,6мм. Каждая жила всех пар входящих в кабель имеет свой цвет. Это облегчает монтаж кабелей связи. При работе с витой парой нужно понимать, что каждая витая пара должна образовывать одну электрическую цепь.
Ярким представителем симметричного кабеля в квартире и доме, является кабель для телефона и кабель для компьютера (витая пара).
Кабель Витая пара
Коаксиальные кабели связи
Коаксиальный кабель связи, в отличие от симметричного кабеля, передает информацию в одну сторону. Ярким представителем коаксиального кабеля в квартире и доме, является кабель телевизионной антенны.
Кабель телевизионной антенны РК-75
- Траншейные;
- Подземные;
- Подвесные (для опор);
- Воздушные;
- Подводные (морские и речные).
