Как подключить вилку к проводу: евровилка и старая вилка

Как поменять вилку на проводе: видео, фото, инструкция

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца). Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже

А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный

Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

  1. Срезайте вышедшую из строя старую электровилку.
  2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
  3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
  4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
  5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

  1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
  2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
  3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

  • бокорезы;
  • отвертку (в зависимости от типа винтов крестовую или шлицевую);
  • нож электромонтажника.

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

  1. Берите кабель – например, круглый 3*1.5 мм.
  2. Раскручивайте корпус – сбоку либо снизу.
  3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
  4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
  5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
  6. Контакты протяните, чтобы проводки сидели плотно.
  7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.
Как подключить провод к вилке с заземлением видео смотрите ниже:

Если перебит сетевой шнур

Чаще всего перегоревшая или оплавленная вилка – только результат произошедшего короткого замыкания, а источник проблемы кроется в совершенно другом. Например, в перебитом сетевом шнуре. Страдает питающий кабель после передавливания тяжелым предметом или внешнего повреждения зацепкой за острый гвоздь или угол. Поэтому не спешим разбирать переходник, а внимательно осматриваем поверхность провода на наличие трещин, сгибов или следов гари.

Самый простой способ проверить целостность шнура – воспользоваться мультиметром. Необходимо только найти тестер, перевести его в режим «Зуммер» и прозвонить кабель. Если прибор зафиксирует утечку тока, раздастся пронзительный писк.

Если необходимо протестировать цепочку длиной более двух метров, то следует подготовить дополнительный провод и включить его в общую схему. Когда запасного проводника нет, есть другой вариант – скрутить фазу и ноль на одном из концов проводки. Далее подсоединяем щупы мультиметра к ближайшим контактам. Данный вариант по сравнению с первым имеет несколько преимуществ:

  • можно за один раз проверить на утечку две жилы, соединенные последовательно в единую цепь;
  • нет необходимости искать соразмерный проводник и наращивать схему.

Если мультиметра под рукой нет, то убедиться в целостности проводника можно с помощью особого самодельного универсального прибора. Для его изготовления понадобится электролампочка Ильича на 3,5 Вольта, питающая батарейка (желательно квадратная с мощностью в 4,5 Вольта), две соединительной жилы и захватывающий коннектор. Соединяем все элементы в следующей последовательности:

  • к «плюсу» батарейки подключаем лампочку;
  • к «минусу» батарейки подсоединяем гибкий проводник с зажимом-крокодилом.

Лучше сначала протестировать получившийся прибор на уже знакомом и работающем участке сети. Достаточно зацепить зажим в любом месте, и если цепь собрана правильно и ток поступает в провод, то лампочка загорится. При отсутствии свечения делаем логичный вывод, что имеется утечка или обрыв жилы.

Если есть сомнения в целостности шнура с вилкой или присутствуют явные следы оплавления и горения, необходимо срочно принимать меры. Зная, что делать в первую очередь и как произвести ремонт, можно обезопасить свою жизнь, здоровье и имущество.

Поделитесь своим мнением – оставьте комментарий

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

  1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
  2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
  3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

  • 110-127 В и 60 герц – США;
  • 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Как заменить вилку на проводе с заземлением и без него

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

  • Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
  • Зачищаем жилы примерно на 15 мм, их должно быть три.
  • Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
  • Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
  • Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
  • Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
  • Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
  • Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

  1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
  2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Что лучше купить для частного дома и ванной

Теперь рассмотрим, как выбрать провод для заземления применительно к конкретному месту установки.

Для дома

При монтаже заземляющей конструкции в частном доме учтите сечение проводки и наличие заземляющего контура. Если заземлитель вкопан в землю, а шинка выведена, остается подобрать правильный кабель.

Обратите внимание на следующие моменты:

Сечение. Должно подбираться с учетом условий эксплуатации. В большинстве случаев для дома можно использовать провод от 4 кв. мм и толще.
Если применяется провод сечением 6 кв. мм без изоляции, необходимо отдать предпочтение многожильному проводнику.
В роли заземлителей рекомендуется использовать стальную арматуру, имеющую диаметр от 16 кв. мм

Допускается применение стального уголка на 50 мм и более.
После окончания работ важно измерить сопротивление, которое не должно превышать 4 Ом.

При выборе кабеля можно использовать любой из предложенных выше — ВВГ, ПВ-6, NYM, ESUY, ППВ и другие.

Читайте – как сделать заземление в частном доме.

Для ванной

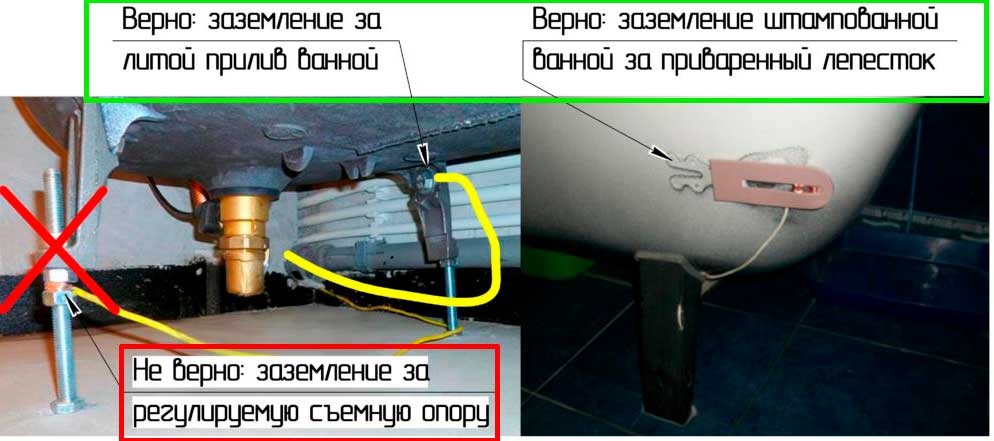

Если речь идет о ванной комнате, важно заземлить все металлические элементы. В эту категорию входит корпус металлической ванны, трубопроводы горячего и холодного водоснабжения и другие металлические элементы. Сечение провода заземления должно быть не менее 2,5 кв

мм, но при использовании более толстого фазного провода необходимо использовать и «землю» на 4 кв. мм

Сечение провода заземления должно быть не менее 2,5 кв. мм, но при использовании более толстого фазного провода необходимо использовать и «землю» на 4 кв. мм.

Провода, которые подключены к металлических элементам, можно вывести на общую шинку, а оттуда направить провод в щиток или к автоматам (должен быть заземляющий провод под болтовое соединение).

Используемый проводник может быть гибким или одножильным в зависимости от особенностей прокладки. Здесь решение принимается на месте.

Важный момент — требование к стойкости кабеля по температуре и влаги. Указанные выше марки проводов в полной мере соответствуют необходимым характеристикам.

Схемы подключения и комплектующие

Различают однофазное и трехфазное подключение электроприборов.

Однофазное подключение

Этот тип встречается чаще всего. Прибор мощностью до 3,5 кВт подключают в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и вилка на 16 А (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирают и вилку, и розетку.

Для более мощных однофазных моделей варочных поверхностей (от 3,6 до 7 кВт) выбирают силовую розетку с характеристиками 32 А/220 В и специальную вилку на 32 А.

Комплектующие

Список комплектующих для однофазной схемы включает:

  1. Кабель 3х4 или 3х6. Сечение подбирают исходя из мощности техники.
  2. Коробку или подрозетник. Для настенного монтажа выбирают накладную коробку. Ее характеристики должны совпадать с розеточными. Если монтаж внутренний, выбирают специальный подрозетник.
  3. Автоматы и УЗО. На каждую мощную единицу кухонной техники подводят свою линию подключения к щитку электропитания. Это означает, что требуются автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током. Автоматы подбирают в соответствии с характеристиками плит и розеток.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так (Схема 2).

Трехфазное подключение

Трехфазный прибор требует питания с вольтажом в 380 В и трехфазную розетку на 20 А (при мощности не выше 3,5 кВт) и 32 А при мощности прибора от 3,6 до 7 кВт. Если в комплектации к варочной панели вилка не прилагается, подбирают также трехфазную вилку с соответствующей силой тока.

Комплектующие

Список комплектующих для трехфазной схемы:

  1. Кабель. Трехфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2,5, если варочная панель имеет мощность не выше 4 кВт.
  2. Автоматы и УЗО. Трехполюсный автомат на 32 или 20 А в зависимости от мощности варочной поверхности и четырехполюсные УЗО (для трехфазной сети). УЗО выбираются с превышением на шаг от номинала автомата.
  3. Подрозетник или коробка. В зависимости от того, каким способом устанавливают точку подключения — наружным или внутренним.

Модели розеток и вилок для осветительных приборов и мелкой бытовой техники не подходят для подключения варочных панелей, духовых шкафов и электроплит. Для такой мощной техники применяют специальные силовые розетки и соответствующие вилки.

Watch this video on YouTube

Проводим расчеты

Чтобы грамотно подобрать составляющие для удлинителя, нужно знать два параметра – напряжение и ток. Напряжение, как правило, составляет 220 В в бытовых сетях, 380 В – в промышленных. Ток высчитывается по формуле исходя из подключаемой нагрузки, то есть суммарной мощности потребителей. При расчетах мы пренебрегаем пусковыми токами.

Например, мы планируем подключать к удлинителю водяной насос (800 Вт), дрель (400 Вт) и триммер (1000 Вт). Сумма мощностей равна 2200 Вт.

Чтобы определить ток, полученную сумму делим на напряжение.

2200 (Вт) : 220 (В) = 10 (А)

Теперь мы можем подобрать розетку и вилку. Значения тока всегда указываются в технических характеристиках, а также на корпусах элементов.

Чтобы определить нужную площадь поперечного сечения провода, ориентируйтесь на таблицу ниже. Лучше выбирать провод с ближайшим значением в сторону увеличения, чтобы был запас при подключении более мощных потребителей.

Таблица определения сечения кабеля

Ток, АМощность, кВт Сечение кабеля, мм2
220 В380 В
112,40,5
153,30,75
173,76,41,0
235,08,71,5
265,79,82,0
306,6112,5
419,0154,0
5011196,0
80173010

DIY-урок: как сделать удлинитель. Проще, чем кажется!

Для большинства людей загородный дом – не только место отдыха. Починить крышу, поставить забор, помыть автомобиль, скосить траву на участке – дел невпроворот! А после работы неплохо бы и душ принять, и пообедать, и посмотреть фильм. Звучит хорошо. А на деле шнуров питания оборудования и инструментов не хватает, чтобы дотянуться до стационарной розетки. И к тому же, те немногочисленные источники питания уже заняты основной бытовой техникой.

Удлинитель вам в помощь! Однако готовые переноски дороговаты, не всегда идеально подходят по длине и мощности. Вы сможете сделать удлинитель самостоятельно – в этом нет ничего сложного. А главное – будете уверены в качестве выбранных материалов и добросовестности сборки. Мы расскажем, как рассчитать нагрузку и сечение провода. В этапах подробно опишем процесс сборки. А все необходимые детали и приспособления вы найдете у нас на сайте.

Подключение вилки для плиты или варочной поверхности. Как подсоединить к проводу вилку

Как поменять вилку на проводе: видео, фото, инструкция

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца). Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже

А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный

Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.
Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Видео урок по замене:

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

samelectrik.ru

Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

  • без заземления,
  • разборные модели,
  • с заземлением,
  • неразборные модификации,
  • евростандарт,
  • обычного типа.

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

  • С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
  • С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.
