Электрические вилки — устройство и наиболее распротраненные конструкции
Электрическая вилка является штепсельным изделием, которое обеспечивает быстрое подключение и отключение электрических устройств к сети питания.
Подключение всех электрических устройств к центральной сети осуществляется посредствам розетки. При этом без шнура, на концевой части которого располагается сетевая вилка, не обойтись. В некоторых случаях, вилки становятся непригодными к использованию и требуют замены. Примечательно, что до сих пор для вилок так и не были разработаны международные стандарты.
Иногда оказывается, что купленный за пределами России электроприбор укомплектован такой вилкой, которая не подходит к розеткам, установленным в квартире. Тогда подобные вилки обрезаются, а к шнуру присоединяются подходящие. Данная работа не отличается сложностью. Тем не менее, она должна быть выполнена предельно грамотно.
Основные виды электрических вилок
В данный момент все электрические устройства, которые производятся на территории РФ, оснащаются шнурами с так называемыми неразборными вилками. Последние бывают 2 разновидностей типа С, которые соответствуют ГОСТу 7396.1-89. Как правило, корпус вилки сопровождается техническими характеристиками изделия.
На данной маркировке указывается мощность предельно возможного тока, а также допустимую степень напряжения центральной сети. Конечно же, это не значит, что те или иные электрические устройства используют ток именно такой мощности. Указанная информация свидетельствует о том факте, что вилка способна воспринимать ток упомянутой мощности.
С5. Это аналогичная модель электрической вилки евростандарта CEE 7/16. Она укомплектована кругленькими штырями, диаметр которых составляет 4 мм. Данные элементы имеют изоляцию от корпуса. Ее длина достигает 10 мм. Эта вилка способна выдерживать ток, мощностью до 6А, что эквивалентно 1300 Вт. Заземляющий контакт не требуется.
С6. Это аналогичная модель вилки евростандарта CEE 7/17. Она укомплектована кругленькими штырями. В диаметре они достигают 4,8 мм. Может быть, как с заземляющим контактом, так и без него. Вилка выдерживает ток, мощностью до 10А, что сопоставимо с 2200 Вт.
Также и по сей день эксплуатируется множество электрических устройств со шнурами, которые имеют разборные вилки типа C1-b (т.н. «советские вилки»). Они предусматривают круглые штыри, диаметр которых достигает 4 мм. Он выдерживают силу тока до 6А, что эквивалентно 1300 Вт. Заземляющего контакта нет.

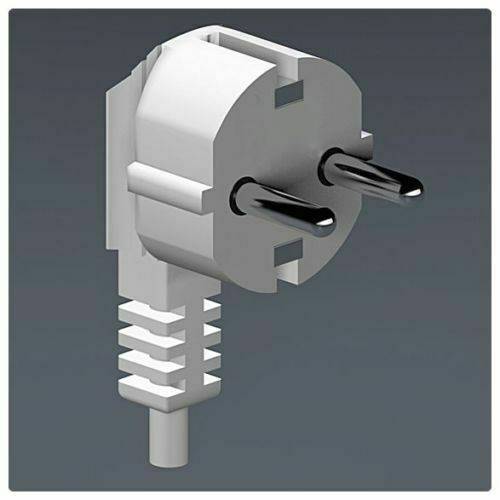

Как устроена неразборная электрическая вилка?
Конструкция данных изделий, несмотря на их принадлежность к тому или иному типу, совершенно идентичная. Отрезок между штырями, которые оснащены проводниками и помещены в специальную планку из пластмассы, эквивалентен 19 мм. Планка оснащена 2 выступами. Они нужны для обвода провода и препятствуют повреждению шнура вилки, когда он подвержен сильному силовому воздействию.
В процессе производства штыри с проводом покрывают пластмассой в расплавленном виде. Последняя выполняет функцию герметичного, а также полностью водонепроницаемого корпуса вилки, который обеспечивает надежную фиксацию шнуров сети.
Как устроена разборная электрическая вилка?
Относительно недавно, чтобы подключить электрические устройства к сети питания, использовались исключительно вилки разборного типа. Впрочем, и в наши дни многие люди пользуются данными изделиями. Основное преимущество разборной вилки заключается в том, что ее модно использовать большое количество раз. Она быстро демонтируется с пришедшего в негодность электроприбора и после ремонтных работ устанавливается на другой шнур.
Как устроена разборная электрическая вилка C1-b?
Она содержит 2 половинки корпуса, 2 штыря из латуни, прижимную планку шнура и различные элементы для крепежа. Ее используют для подключения к электросети приборов, мощность которых не превышает 1200 Вт.

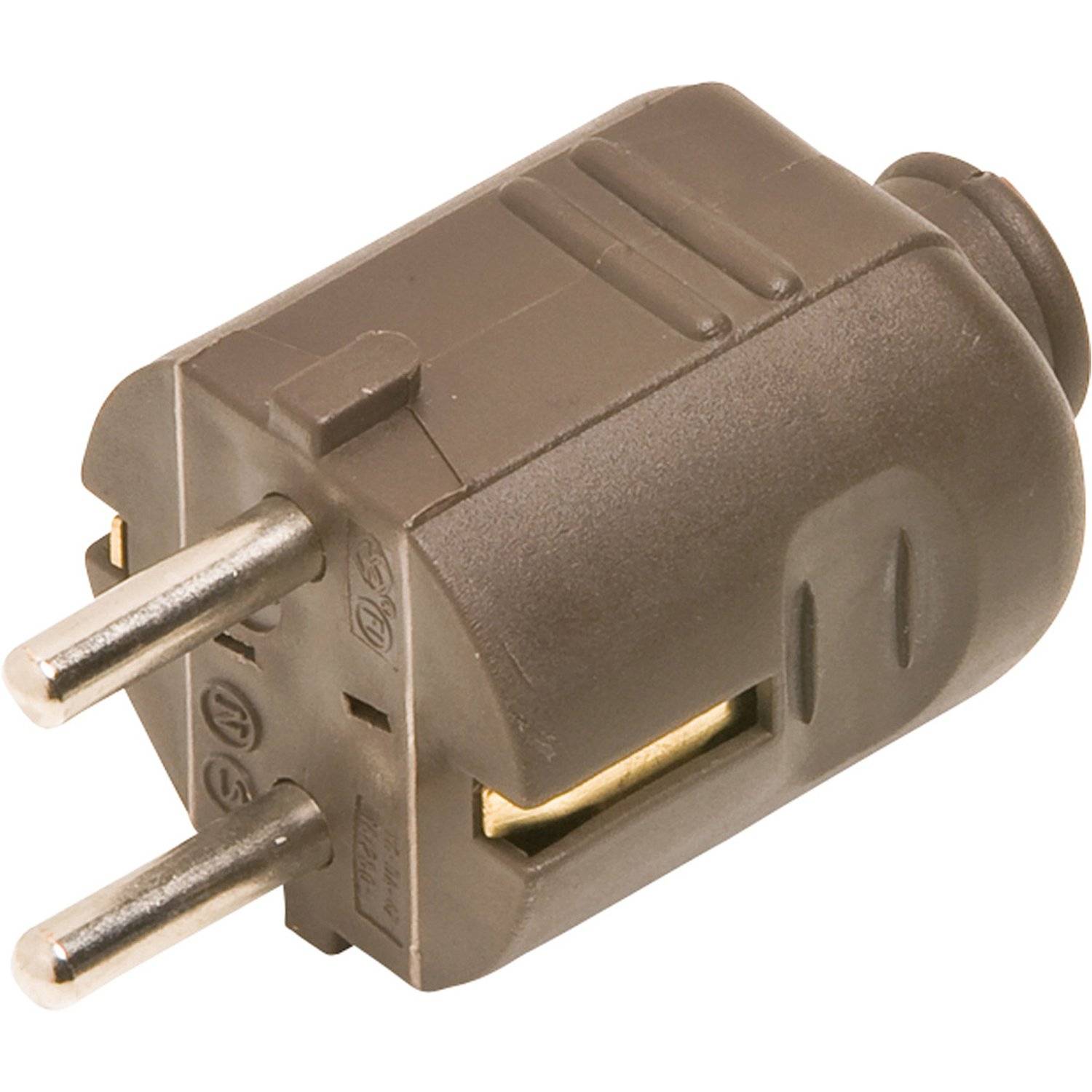

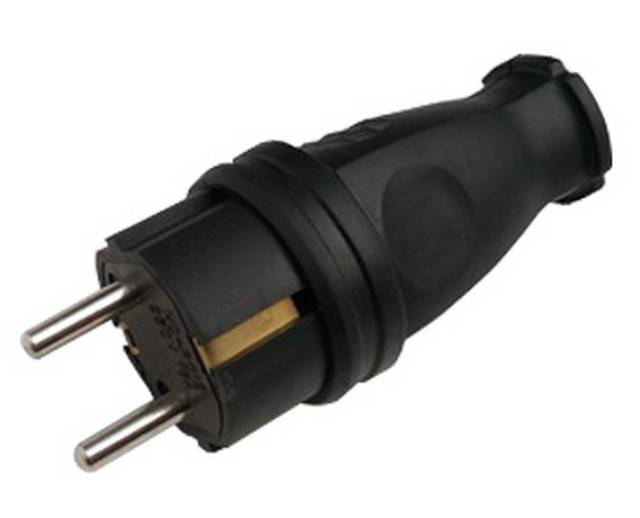

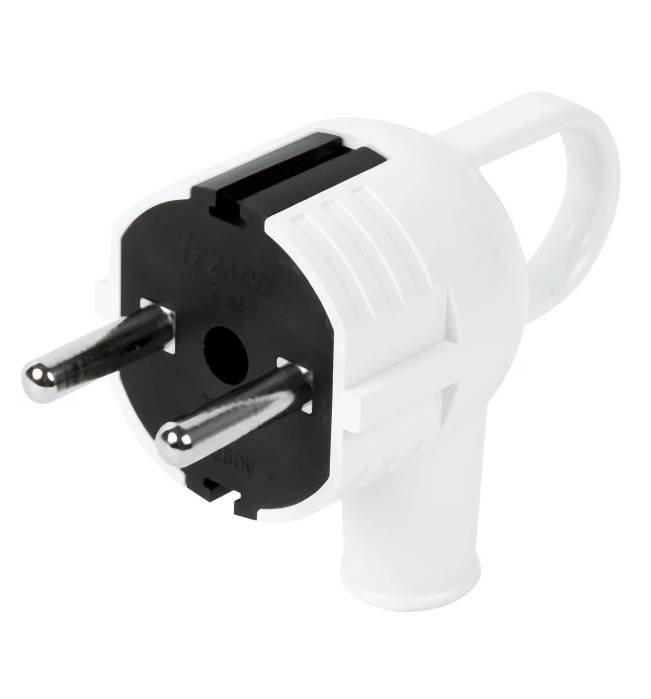

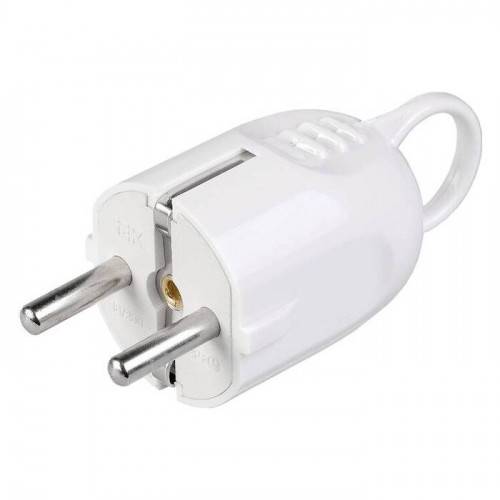

Как устроена разборная электрическая вилка С6?
В корпусе данного изделия расположен заземляющий контакт. Он выполнен в виде полосы, которая изготовлена из латуни. Также полоса оснащена резьбой, которая необходима для того, чтобы закрепить заземляющий проводник. Предусмотрена и планка, благодаря которой провод плотно прилегает к пластиковой прокладке.
Разборная электрическая вилка С6, имеющая заземляющий контакт, предназначена для электроприборов, мощность которых не превышает 2200 Вт.
Источник
Советы и рекомендации
При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:
- Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
- В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
- Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.
Образцы высшей ценовой категории оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.
Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов
Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность
Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима. Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).
Желательно выбирать модели с распределительными коробками.
Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов
Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности
Что нужно знать
Качественный штепсельный разъем должен обладать корпусом из прочной пластмассы, не подверженной горению, с изолирующими и противоударными характеристиками. Изначально должна формироваться конструкция, оберегающая от случайного попадания пыли, масел, воды и имеющая антикоррозийные свойства, которая может использоваться при обширном температурном диапазоне и с высокой влажностью.
Смотреть галерею
Специальные электрические разъемы, зачатую именуемые «мама»-«папа», прибрели обширное распространение во временной проводке. Стоит отметить, что одним временным видом их применение не ограничивается. Они незаменимы в повседневной жизни при подключении бытовой техники с большой мощностью, а также на производстве для промышленных механизмов.
Принцип работы вилки
Рабочая схема электрической вилки следующая: концы провода соединяют с контактами, которые выполняют из латуни, стали или меди (два контакта — фаза и ноль, может быть третий — заземление). Фаза служит для передачи электроэнергии потребителю (прибору), а нулевой, или нейтральный, контакт — для защиты от скачков напряжения и замыканий. Не имеет значения, к каким жилам и в какой последовательности подключают фазу и ноль, но все же надежней соединять контакты с соответствующими токоведущими элементами. Нельзя подключать нейтраль к корпусу или заземлению, так как ноль неразрывно связан с фазой.
Заземляющий контакт не связан с фазным проводом напрямую. Он соединяется с частями, которые не находятся под напряжением, и обеспечивает защиту от замыканий на землю и утечек тока
При подключении заземления важно не перепутать контакты, ведь от этого зависит безопасность эксплуатации оборудования
Вилка — это неотъемлемый элемент штепсельного соединения, с его помощью бытовой прибор подключают к розетке. В каждой стране используют электрофурнитуру разного типа, при этом они имеют схожую конструкцию и аналогичный принцип работы. В России это элементы типа С5 и С6. Из чего состоит вилка электрическая и как она устроена, более подробно описано в ГОСТе 7396.1-89.
Особенности российских электрических вилок
Вилка бытовая C1/B
В России встречаются разборные и литые вилки. Они обычно уже установлены на шнурах электрических приборов, поэтому не требуют специального включения. Часто встречаются штекеры типа C5, они имеют круглые толстые штыри. Подходят для питания техники мощностью до 1,3 кВт.
Встречаются однофазные вилки, которые идут в комплекте к мощным электроприборам: пилам, болгаркам, дрелям. Обычно их конструкция неразборная, за основу производства берется каучук.
Конструкции типа С6 встречаются на разных вариантах бытовой техники. Рассчитываются на мощность до 2 кВт, имеют два или три контакта диаметром 4,8 мм. Конструкции С1-b предназначены для приборов мощностью не более 1,3 кВт.
Виды электрических вилок
Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:
- без заземления;
- разборные модели;
- с заземлением;
- неразборные модификации;
- евростандарт;
- обычного типа.
Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.
Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.
Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.
- С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
- С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.
Как установить вилку?
Процесс замены штепсельной вилки несложен, но требует соблюдения мер безопасности. Последовательность работ следующая:
- ножом необходимо зачистить кончики проводков, затем пропаять их и изготовить небольшие кольца;
- на вилке, на контактных ножках скрутить винты;
- прикрепить к контактным ножам винтами кольца проводов;
- снять винт одной из скоб, отвести скобу;
- вставить в предназначенные для этого места провода, повернуть скобой, прижать провод корпусом и закрутить винт на место;
- закрыть собранную вилку гайкой.
Ремонт электрического прибора обязательно должен производиться только в отключенном от источника питания состоянии. Все чаще современные штепсельные вилки можно видеть с проводами, впаянными в корпус. Такие ремонту не подлежат, при поломке прибора его можно только заменить на новый.

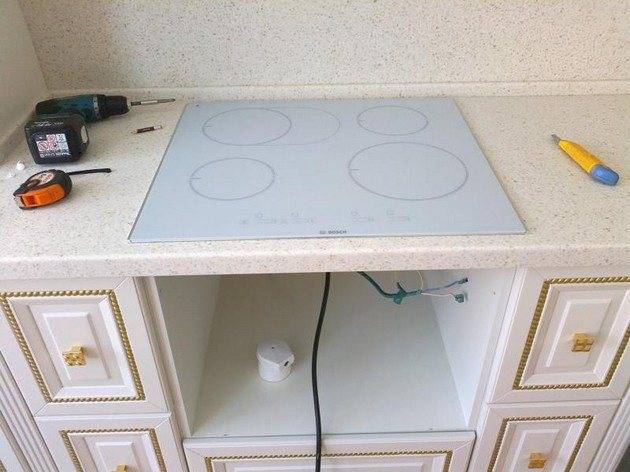

Установка варочной поверхности
Установка электрической варочной панели выполняется с соблюдением общих требований независимо от типа нагревательного элемента, использующего индукционное поле высокой частоты или нагрев за счет сопротивления электрическому току. По внешней конструкции эти виды приборов практически неразличимы, поэтому для их монтажа на кухне используются одни и те же инструменты и расходные материалы. Если говорить об электрических панелях любого вида, то все они встраиватся в мебель. Те приборы, которые располагаются на поверхности мебели, называются электрическими плитами без духовки. Рассматривать процесс как они устанавливаются, мы не будем.
Как правильно установить варочную панель? Этот вопрос возникает в том случае, если поставщики мебели не вырезали монтажный проем на столешнице кухонной мебели. Если вы решили выполнить эту операцию самостоятельно, то вам потребуются следующие инструменты: электрический лобзик, дрель, сверла по дереву, линейка и карандаш, а также отвертка и пассатижи. Пошаговый алгоритм выполнения работ по монтажу встраиваемой варочной панели представлен ниже.
- Определение размеров. На первом этапе определяем размеры проема, в который необходимо встраивать прибор. Эта информация отражена в инструкции по эксплуатации техники. Если она отсутствует, то необходимо сделать тщательный промер посадочного места устройства. К габаритным размерам необходимо прибавить по 5 мм для обеспечения оптимального зазора.
- Разметка проема. Для выполнения этой операции понадобиться длинная линейка, угольник и карандаш. Располагать монтажный проем следует не ближе 50 мм от краев стола. В противном случае более тонкие участки столешницы могут разрушиться, особенно если она изготовлена из некачественного ДСП. На этом предварительные работы заканчиваются.
- Сверловка отверстий. По углам полученного прямоугольника необходимо просверлить четыре сквозных технологических отверстия, не заходя за размеченный контур. Операцию следует выполнять сверлом по дереву диаметром 8–10 мм. Сверлить необходимо строго перпендикулярно к поверхности столешницы, надежно удерживая дрель в вертикальном положении.
- Вырезка проема. Полотно электрического лобзика с мелкими зубьями вставляем в одно из отверстий и выполняем разрез столешницы по разметке, плотно прижимая инструмент к поверхности стола. Аналогичным способом прорезаем столешницу по всему размеченному контуру. После выполнения работы проверяем соответствие размеров монтажной ниши посадочному месту электрической варочной панели.
- Обработка торцов. Торцы монтажного отверстия необходимо защитить от воздействия воды. Для этого можно использовать специальный герметик или любой другой материл, способный обеспечить защиту древесной основы столешницы от негативного влияния влаги. На края монтажного проема наклеивается уплотнитель, входящий в комплект варочной поверхности.
- Заключительный этап. На заключительном этапе установки варочной панели аккуратно размещаем устройство в монтажном проеме. Перед этой операцией можно нанести слой силиконового герметика на участок столешницы, который будет закрыт краями панели. Прибор должен плотно прилегать к поверхности столешницы с минимальным зазором. Закрепляем панель на столешнице при помощи штатных фиксирующих зажимов.
На этом установка индукционной варочной панели или поверхности другого типа считается законченной. Следует только проверить надежность крепления устройства к столешнице и можно переходить к следующему этапу. Как установить варочную панель мы рассказали, теперь опишем процесс ее подключения к сети подачи электроэнергии. Эти главы статьи можно рассматривать как пособие для тех, кто собирается самостоятельно подключить электрическую варочную панель к электроснабжению. Итак, начнем! Следующий раздел нашего повествования будет посвящен схеме подключения варочной панели.
Особенности выбора и подключения электрогенератора
Поскольку подключение бензогенератора к дому включает в себя работу сразу с 3 сетями, браться за нее следует только людям, имеющим хотя бы минимум знаний в электрике. Ведь следующие узлы заставить работать слаженно непросто:
- Провода, идущие от генератора электроэнергии;
- Сеть, передающая энергию централизованно;
- Сетка потребителей (электроприборов дома).
Пример: у вас работает холодильник расходует 1 кВт/ч, а стиральная машинка – 0,9 кВт/ч. Но в то же время работает телевизор (0,1 кВт/ч) и компьютер (0,5 кВт/ч). Тогда суммарная мощность приборов составляет 2,5 кВт/ч. Добавим 10%, что составляет 0,25 кВт/ч. Итого – 2,75 кВт/ч.
Неисправности электрических вилок
Вилки устроены просто и при правильном подсоединении шнура и соблюдении правил их эксплуатации безотказно выполняют возложенную на них функцию до конца срока использования электроприбора. Но все же отказы случаются.
Неисправности литых электрических вилок
Необходимость замены литых вилок может возникнуть в следующих случаях. Некачественный обжим проводника в штыре на заводе изготовителе, перетирание шнура в месте выхода из корпуса вилки и из-за неисправности розетки. Чаще шнур перетирается у электроприборов с вилками C5, которые при эксплуатации интенсивно перемещают, это фен, миксер, паяльник и многие другие.
При внимательном осмотре иногда удается визуально обнаружить место повреждения по резкому изгибу шнура при его перегибе или вспучивания изоляции. Если осмотром не удалось выявить дефект, то нужно прозвонить провода тестером. Для этого требуется добраться до противоположных концов провода, что не всегда возможно. Можно воспользоваться тонкой швейной иголкой, проткнуть ней изоляцию в месте прохождения сначала одного проводника и прозвонить цепь штырь – иголка. Если провод целый, прозвонить второй проводник. Для исключения случайного контакта провода в месте обрыва во время прозвонки, можно провод и вилку слегка подергать в противоположные стороны.
Проверить целостность провода можно и индикатором фазы
Внимание! Работать требуется очень аккуратно, чтобы не получить удар током. Прикосновение к воткнутой в провод игле голой рукой при вставленной вилке в розетку может привести к поражению электрическим током! Нужно проткнуть изоляцию, вставить вилку в розетку таким образом, чтобы на проверяемом проводе была фаза
Дотронутся индикатором фазы к иголке, если свечения в индикаторе нет, провод в обрыве. Также проверяется второй проводник. Вставление и вынимание иглы выполняется при вынутой вилке из розетки.
В случае целостности проводов, неисправность нужно искать в другом месте. Так как игла тонкая, то после ее изъятия отверстие затянется, изолировать место прокола не требуется.
Фотографии я делал во время ремонта отказавшего фена. Как выяснилось, перетерся один из проводников внутри вилки, в гибком ее месте. Пришлось шнур в месте выхода из вилки обрезать и провода подсоединить к новой разборной вилке нижеописанным способом.
Еще вилка может выйти из строя из-за плохого контакта в розетке, в которую она была вставлена. Если штырь плохо соприкасается с контактами в розетке, то выделяется много тепла, штырь разогревается и оплавляет или даже обугливает корпус вилки в месте соприкосновения с ней. В результате штырь начнет качаться, что недопустимо. Вилку приходится заменять.
Для проверки надежности контакта штырей вилки с розеткой, нужно после окончания работы электроприбора вынуть вилку из розетки и сразу потрогать рукой штыри. Если слегка теплые, то это нормально, а если очень горячие, то нужно отремонтировать лии заменить розетку.
Неисправности разборных электрических вилок
Разборным вилкам присущи такие же неисправности, как и неразборным, но в дополнение разборные вилки часто отказывают по причине плохих контактов между проводниками шнура со штырями. Причина – нарушение плотности прилегания проводов к штырям из-за отсутствия пружинной шайбы. Со временем, от перепадов температур, образуется зазор, контакт нарушается и выделяется тепловая энергия. Пружинная шайба выбирает этот зазор, что и обеспечивает долговременную надежную работу вилки.
При плохих контактах в вилке ее штыри сильно разогреваются и оплавляют корпус вплоть до обугливания. Вилку с обугленным корпусом использовать недопустимо и необходимо ее заменить. Если корпус не поврежден, то следует разобрать вилку, зачистить провод и место его контакта к штырю наждачной бумагой до блеска. Если провод обгорел сильно, то надо отрезать испорченную часть на длину ломкости изоляции и подсоединить по ниже рекомендованной технологии. Требуется также заменить винты и шайбы. Как правило, они сильно окисляются, а снять с них окалину невозможно.
Как соединить алюминиевые провода
Необходимо знать, что алюминий не только хрупок и может сломаться после нескольких изгибов, но еще и размягчаясь от небольшого нагрева контактов при протекании тока, вытекает из-под винта. В этом случае прижим существенно ослабевает, и температура повышается еще больше.
Идеальное правило для монтажника: сегодня собрали, завтра подтянули, а через неделю – еще раз. В дальнейшем очередную проверку с подтяжкой устраивают каждые полгода. Это ответ на вопрос о том, как соединить алюминиевые провода. Но желательно проводить контроль винтовых соединений и медных проводов как минимум раз в два года. Соединить провода в распределительной коробке надо так, чтобы они были доступны для ремонта или осмотра. Эти правила существуют, чтобы избежать поражения людей током, исключить вероятность пожара. Нарушения их повышают вероятность аварий, что может привести и к смертельному исходу.
Подключение вилки для плиты или варочной поверхности. Как подсоединить к проводу вилку
Как поменять вилку на проводе: видео, фото, инструкция
Меняем сломанную евровилку
Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:
Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца). Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье. Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже
А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный
Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.
Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.
Видео урок по замене:
Как нужно менять евровилку своими руками?
Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.
Как заменить старую электровилку?
Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:
Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:
Простая технология замены
Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!
samelectrik.ru
Как подключить вилку – с заземлением
Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …
ОГЛАВЛЕНИЕ СТАТЬИ
Про мощность
Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!
Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.
Как своими силами подключить питающий кабель
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут
При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора)
Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля
В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора). Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил
Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам
Точно так же с нулем и землей – сугубо по цветам.
Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции. Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
