Как самостоятельно заменить розетку в квартире

Главное – безопасность!

Перед тем, как приступить к ремонту электрического прибора, следует помнить о простых правилах безопасности.

Для начала нужно выяснить, в чем причина замены. Если устройство просто плохо держится в стене, то достаточно подкрутить шурупы. Едкий запах, дым или удар током свидетельствуют о том, что установка новой розетки просто необходима.

Правила, которые позволяют избежать травм при смене розетки:

  1. Выключить электропитание во всей квартире. Сделать это достаточно просто. Щиток находится, как правило, в коридоре или подъезде. Если счётчик старого образца и имеет пробки, то нажатие на них обесточит всю квартиру. Во многих домах сейчас установлены электрощиты в виде коробок. В этом случае нужно найти на нем рычажки и перевести их в выключенное положение. Некоторые умельцы считают, что хорошо знают всю проводку и пренебрегают этим простым правилом. Часто последствия в таких случаях имеют плачевный характер.
  2. Выполнять все работы в дневное время. Исключение составляет только тот случай, когда ремонт необходим именно в данное время, и от нее зависит нормальная жизнедеятельность семьи. Можно воспользоваться фонариком и резиновыми перчатками. В других вариантах демонтаж лучше отложить на светлый промежуток дня.
  3. Как инструменты для монтажа, так и сама розетка должны быть отличного качества.
  4. Если монтаж электрооборудования осуществляется впервые, то обязательно нужно изучить пошаговую инструкцию по замене и установке. Подробное руководство описано в данной статье.

Блиц-советы

  1. При ремонте розеток, выключателей и другой электрической арматуры следует использовать только качественные материалы и устройства, ведь при монтаже оборудования, которое не соответствует всем необходимым нормам и правилам можно потерять гораздо больше, чем стоимость того или иного электрического элемента.
  2. Не стесняйтесь признаться самому себе, что электрик из вас “никакой”, и вызвать специалиста, который имеет опыт и знания для работы.
  3. Ни в коем случае не допускайте к ремонту электрической розетки случайных лиц, а также лиц, находящихся в алкогольном опьянении, результат работы таких “электриков” может стоить очень дорого.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.


Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.


Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Подключаем провода и устанавливаем механизм розетки в подрозетник

Снимаем изоляцию с провода. Как правило глубина контакта в розетке небольшая и составляет примерно 6-7 мм. Зачищаем немного больше и по месту, с помощью кусачек или плоскогубцев подгоняем провод до нужного размера.

Не зачищенная часть провода не должна сильно выступать из контакта, не более 2-3 мм.

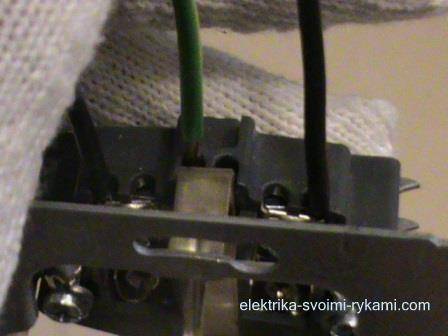

Вставляем провод в контактное отверстие и затягиваем прижимным винтом. Проверяем, надежно ли провод зафиксирован в контактном зажиме, потянув его на себя, он не должен качаться и шататься. Если все нормально и провод после проверки остался в неподвижном состоянии, контакт хороший.

Помним, что плохой контакт со временем будет подгорать и приведет преждевременному к выходу из стоя розетки.

Теперь, переходим к следующему проводу. Так же, снимаем необходимое количество изоляции и вставляем зачищенную часть в контактный зажим.

В старых домах, раньше не применяли заземление внутри квартир и домов. Если оно имело место быть, то максимум, что заземлялось, это вводной силовой шкаф, так называемая щитовая. Не было необходимости вести землю в квартиру, так как не было нуждающегося в ней оборудования, да и вилки на всех электроприборах были изготовлены без заземляющей полосы.

Возможно вы уже меняли электропроводку или живете в новом доме и у вас имеется провод заземления, тогда подключаем его к соответсвующему контакту.

Итак, все провода подключены.

Устанавливаем механизм в подрозетник.

Выравниваем по горизонтали и фиксируем распорными лапками. Далее устанавливаем рамку и защитную пластмассовую вставку.

Пошаговая инструкция по установке

устройство

Подготовка:

  1. Отвинчиваем центральный винт и снимаем переднюю декоративную панель.
  2. Послабляем винты боковых распорочных креплений, чтобы розетка без труда вставлялась в подрозетник.
  3. Отпускаем болты на зажимах клемм – это поможет без труда вставить провода и сразу затянуть их.

Следует проверить старый подрозетник. Если он сидит на своем месте неподвижно, то все в порядке – можете приступать к монтажу. Если же он расшатан или попросту без усилия вынимается со своего посадочного места, то следует его правильно закрепить или установить новый внутренний короб.

Монтаж на новое место

Если вы решили установить дополнительную розетку в комнате или перенести ее на новое место, то можете руководствоваться действиями, которые будут описаны далее:

  1. Подготавливаем провода нужного сечения, новую розетку, подрозетник, необходимые материалы и инструменты.
  2. Выбираем местоположение. Прикладываем подрозетник и очерчиваем его контур карандашом.
  3. Перфоратором делаем отверстие необходимой ширины и глубины.
  4. Находим электрический распределительный короб. Именно из него будут брать начало провода для питания. Открываем его.
  5. С помощью строительного уровня и карандаша (маркера), прочерчиваем прямые линии, которые будут вести к расположению новой розетки.
  6. Строго по линии пробиваем (или прорезаем болгаркой) канавку для укладки проводов (штробу).
  7. Отрезаем провод необходимой длины и зачищаем его концы от изоляции с обоих концов.
  8. В распределительной коробке выбираем необходимые нам провода и скручиваем их с нашим кабелем. Для верности такую скрутку докручиваем пассатижами.
  9. Берем паяльник и немного олова. Тщательно наносим небольшой слой олова на наши контактные соединения (залуживаем). Дожидаемся пока они остынут и изолируем с помощью изоленты. Далее аккуратно укладываем провода в короб и плотно закрываем крышкой.
  10. Подготавливаем раствор. Берем необходимое количество сухой смеси и смешиваем с водой до получения хорошей вязкости смеси.
  11. Обмазываем заднюю и боковые стороны подрозетника полученным раствором и вставляем его в подготовленное отверстие. Выравниваем его, убираем шпателем излишек раствора и выравниваем неровности.
  12. Пролаживаем провод по канавке по ходу замазывая его раствором. Также, разглаживаем неровности.
  13. Ждем полного затвердевания раствора. Если использовался алебастр, то он застынет достаточно быстро.

Монтаж новой

Если провода в коробе слишком длинные не стоит их отрезать. Их нужно проложить за корпусом – там есть канал, сделанный специально для этого. Далее провода следует проложить по бокам корпуса. Фаза с одной стороны, а ноль и заземление с другой.

Инструкция:

  1. Подсоединяем провода к блоку клемм и затягиваем прижимные пластины с помощью отвертки. Не забывайте – фаза располагается ближе к окну или слева. Оголенные части провода должны полностью находиться внутри.
  2. Устанавливаем розетку в стакан и выравниваем ее. Поочередно затягиваем винты распорных креплений до обеспечения полной неподвижности. При необходимости ввинчиваем дополнительные крепежные шурупы.
  3. Одеваем декоративную панель и привинчиваем ее центральным болтиком.
  4. Включаете электричество и проверяете индикатором. На одной клемме должен загореться светодиод, а на другой – нет.

Особенности замены для трёхфазной электросети

Бывают ситуации, когда однофазного электроснабжения не хватает для дома. Обычно в больших частных домах требуется установить специальные генераторные электродвигатели, станки или электроплиты, которые требуют уже не 220 вольт, а все 380. Такое электроснабжение называется трехфазным. Вместо одной фазы и одного ноля в них используется целых три фазы и один ноль.

Замена розеток для трехфазной сети проходит несколько сложнее чем замена однофазных, так как нужно подключить не 2 провода, а 4 (иногда 5).

Первое, что нужно предусмотреть – это соответствие трехфазной розетки вилке подключаемого электроприбора. Далее, необходимо отключить электроэнергию и проверить отсутствие тока индикатором.

В большинстве трехфазных розеток, контакты обозначены специальными метками:

  • L1, L2, L3 – это обозначения контактов для подключения трех фаз.
  • N2 служит для подключения ноля.
  • Заземление обозначается специальным знаком или буквами PE.

Порядок присоединения фаз не имеет особого значения

Исключением являются только электродвигатели, в которых важно правильное направление вращения. В остальном, замена розеток на 380 вольт мало отличается от процесса замены обычных розеток

Монтаж новой розетки

Все операции производятся в обратной последовательности, но уже с новой розеткой

Перед установкой надо обратить внимание на провод – если в старой розетке был плохой контакт, то жила могла нагреваться во время эксплуатации – если изоляция утратила пластичность, то как минимум требуется ее убрать, а сверху жилы надеть кембрик, термоусадочную пленку или замотать изолентой

Если провод алюминиевый, то при частых перегревах он становится хрупким и возможен излом самой жилы – в таком случае придется ее наращивать.

Когда замазка вокруг подрозетника застынет и с проводом все в порядке, то можно переходить к дальнейшему монтажу.

Закрепление проводов

Хорошим тоном среди электриков считается «вешать» фазу на правую, а ноль на левую клемму розетки, если стоять к ней лицом. Если прикрутить провода наоборот, то ничего не случится. Жилы зачищаются, вставляются в клеммы и затягиваются в креплениях. Правильной считается такая зачистка жилы, когда ее внутренний провод выглядывает из клеммы не больше чем на 2-3 мм.

Перед закреплением провода надо проверить, чтобы все клеммы были сухими и чистыми. Следует проследить чтобы был хороший контакт между оголенной частью провода и розеткой, а также чтобы болт был крепко затянут. В противном случае со временем контакт начнет перегреваться и провод может отгореть.

Установка розетки в подрозетник

В зависимости от типа розетки, крепиться она будет распорными лапками, болтовыми соединениями или дюбелями. Когда она заводится внутрь подрозетника, то надо придерживать распорные лапки, так как они в свободном состоянии свободно шатаются и иногда мешают розетке полностью зайти в монтажное отверстие.

Чтобы этого не происходило, они фиксируются обычной канцелярской резинкой, которая удержит их в прижатом к розетке положении, но не будет мешать ее закреплению в подрозетнике.

Дополнительно можно закрепить розетку болтами, только надо следить чтобы монтажные отверстия совпали с теми, что есть на подрозетнике.

Дюбеля используются только в том случае, если по каким-то причинам крепление иным способом выполнить не удается. Не на всех моделях есть для этого монтажные отверстия, поэтому есть большая вероятность, что перед тем как заменить розетку придется подходящую поискать дополнительно. Отверстия под дюбели сверлятся в стене наискосок в разные стороны.

Типичные разновидности розеток

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка.

По расположению относительно стены, на которую производится монтаж электроточки, различают 2 типа розеток:

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

В основном накладная розетка используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

  • с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
  • с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двухконтактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

Трехконтактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Перед приобретением розетки нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку и число фаз она рассчитана

Чаще всего значение тока соответствует 16А, а напряжение 220 вольт. Однако для подключения электроплиты чаще всего необходимо подводить отдельную линию и ставить трехфазную розетку.

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток.

Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения, к примеру, для обустройства электроточки в ванной комнате, в бассейне или в совмещенном санузле, и для установки в пределах входной группы частного дома.

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Также весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

В семействе изделий для устройства электроточек есть особая группа – выдвижные розетки, с особенностями устройства и установки которых рекомендуем ознакомиться.

Монтаж и сборка щита

Монтаж щита можно перенести в любой временной интервал во время замены проводки. Лучше всего производить монтаж щита после черновой отделки (например отштукатуривания стен). Сборка щита производится в любое время, но перед установкой розеток и выключателей, для удобства пуско-наладочных работ.

Сборкой щита занимается квалифицированный электрик с допуском. Для щитовой мы используем только качественные сертифицированные материалы (автоматы, УЗО, диффавтоматы, реле контроля напряжения, рубильники, счетчики). По желанию заказчика можно использовать и более дешевые отечественные аналоги. Также, за дополнительную плату, возможно подключить стабилизатор напряжения к щитовой (стабилизатор требует дополнительного места рядом с щитом).

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами электрической проводки важно обеспечить максимальный уровень безопасности. При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован


При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

  1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм2.
  2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
  3. Устройства располагают на высоте от уровня пола в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
  4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей коробки, либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять предварительную схему. Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Правила безопасности

При проведении работ по ремонту электрических приборов и устройств, следует обязательно придерживаться правил техники безопасности, которые, как известно, написаны в результате несчастных случаев на производстве и в быту.

Напряжение 220 В — опасно для жизни и здоровья человека.

Шутки с электричеством часто приводит к плачевным результатам, поэтому перед предстоящими работами с электропроводкой, требуется обесточить проводник, который подводит опасный для жизни электрический ток.

Каждый электрический счётчик оборудован элементами предохранительного отключения электроэнергии в случае возникновения короткого замыкания в проводке. Отключив “автомат” или выкрутив “пробки” можно не опасаться получения электрического удара, так как эти элементы надёжно разъединяют электрическую цепь.

Для того чтобы быть уверенным на 100% в том, что электрический ток отсутствует, можно воспользоваться индикаторной отвёрткой.

Неисправная электропроводка может стать причиной возникновения пожара, поэтому при самостоятельном проведении работ следует надёжно фиксировать крепления проводов, а также следить за целостностью изоляционного слоя кабеля.
