Как правильно выбрать вентилятор для принудительной вентиляции ванной и других помещений

Правила монтажа

Правильно подобранный кухонный (для ванной) вентилятор нужно поставить и подключить. Смонтировать вытяжной вентилятор своими руками достаточно просто но нужно все тщательно рассчитать. Перед тем, как установить приобретенный аппарат, необходимо провести подготовительную работу:

  1. Вырежьте в кафеле отверстие под оборудование. Либо прочистите и при необходимости расширьте уже имеющийся канал.
  2. Желательно еще в процессе ремонта проложить к месту вытяжки кабель электропитания. Если этого не было сделано, провод можно протянуть поверх отделки и закрыть пластиковым коробом.
  3. Если по каким-то причинам подключение вытяжного вентилятора не осуществимо, используйте модели с включателем на корпусе (шнур).
  4. Приложите к отверстию в стене/на потолке вентилятор со снятой крышкой и маркером отметьте места крепления.
  5. Желательно выравнивать аппарат с помощью строительного уровня.
  6. Просверлите в стене отверстия под крепежи и вставьте пластиковые дюбеля.
  7. Если вы подключаете устройство к электросети, в корпусе устройства сделайте отверстие для провода или вытащите заглушку.

Установка занимает всего несколько минут:

  1. Снимите с аппарата защитную решетку и сетку. Открутите крышку с лопастями.
  2. Вставьте вентилятор в подготовленный проем, параллельно заведите провод питания через проделанное ранее отверстие.
  3. Во избежание продувания, между стеной и корпусом вентилятора положите резиновую прокладку.
  4. Закрепите аппарат на стене при помощи саморезов.
  5. Соедините провода кабеля с клеммами вентилятора. Заизолируйте места соединений.
  6. Уложите провода в корпусе и установите на место крышку с лопастями.
  7. Подайте питание на свой установленный вентилятор, чтобы проверить, все ли работает.
  8. Установите на место сеточку и решетку.

Готово. Если вы сомневаетесь в своих силах, рекомендуем посмотреть видео, как подключить вытяжной вентилятор в ванной/на кухне.

Теперь вы знаете, как выбирать вытяжной вентилятор в кухню и ванную. Но если по каким-то причинам позволить покупку вы себе не можете, то посмотрите в интернете, как делается вытяжка своими руками. Все, что нужно: обычный компьютерный кулер, пара инструментов и немного смекалки.

Какой вентилятор выбрать для ванной комнаты

По принципу работы вытяжные вентиляторы могут быть осевыми и радиальными. Первый тип имеет более простую конструкцию и доступную стоимость, но отличается повышенной шумностью.

Радиальные вентиляторы, как правило, мощнее и чаще устанавливаются в больших помещениях. Но есть среди них и бытовые модели, характеризующиеся низким уровнем шума.

Чтобы работа вентилятора была эффективной, важно правильно определить его производительность. Для этого объем помещения необходимо умножить на кратность обмена воздуха, которая составляет:

  • 6 единиц, если помещением пользуются 1–2 человека;
  • 7 – для семьи из 3-4 человек;
  • 8 – для 5 и более человек.

Так вы получите минимально необходимую производительность вентилятора, исчисляемую в кубометрах в час.

В продаже встречаются канальные модели, которые устанавливаются в любое место воздуховода, а также настенные и потолочные (накладные) устройства, имеющие декоративную накладку и монтируемые на входе вентиляции. Функциональность вытяжных вентиляторов зависит от наличия дополнительных функций.

Современные аппараты могут иметь таймер отключения, датчик присутствия человека, который автоматически включает и выключает оборудование, датчик влажности, дисплей и обратный клапан.

Отдельного внимания заслуживают модели со встроенной подсветкой, выполняющие двойную функцию.

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

  • высокий КПД — за 1 час очищается 100 кубометров;
  • простота монтажа — в поверхность стены;
  • функционируют без системы воздухоотводов;
  • подходят для коммуникаций с низким давлением;
  • эффективны в условиях переменных нагрузок;
  • компактные размеры.

Минусы:

  • минимальный напор;
  • риски нарушения циркуляции воздуха при монтаже;
  • громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

  • загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
  • загнутые назад — удобная регулировка скорости и хороший КПД;
  • «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

  • экономия до 20 % электроэнергии;
  • исключение перегрузки электросети;
  • обработка 1 м3 загрязненного воздуха за 1 сек;
  • стойкость к коррозии;
  • наличие реле защиты и регулятора скорости;
  • подключение к сети с напряжением 220-240 В;
  • простота установки и обслуживания;
  • минимальный уровень шума;
  • почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

  • надежность жестких и полужестких воздухоотводов;
  • установка в центре коммуникации или перед воздухозаборника;
  • работают в помещениях повышенной загрязненности;
  • выдерживают постоянные перепады температуры.

Минусы:

  • маленькая энергоэффективность;
  • риски взрыва двигателя при колебаниях напряжения;
  • необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

  • регулярный приток свежего воздуха;
  • сохранение нормальной влажности;
  • отведение специфичных запахов и влаги;
  • предотвращение появления плесени;
  • устранение запахов канализации.

Минусы:

  • необходимость утепления в зимнее время;
  • сложность монтажных работ.

Самый простой и малобюджетный способ устройства вентиляции

Во время строительства многоквартирных домов, да зачастую и частных, предусматривается только естественная вентиляция. Нельзя сказать, что это плохо или неправильно, но только в том случае, если ее действительно предусмотрели. Принцип действия такого воздухообмена очень прост. В естественные щели окон и дверей свежий воздух, наполненный кислородом, поступает в квартиру или дом. Проходя через все помещения, подхватывая запахи, излишнюю влажность, он насыщается углекислым газом и устремляется к вентиляционным решеткам, находящимся в санитарных комнатах и на кухне.

Недостатки естественной вентиляции

Такая работа естественной вентиляции является идеальным вариантом. В реальной жизни все намного сложнее.

  • Свободному притоку воздуха мешают герметичные металлопластиковые окна и современные конструкции дверей с уплотнителями.
  • Хорошая работа естественной вентиляции (с притоком и вытяжкой) обеспечивается только в холодное время года, когда присутствует разница температур в помещении и на улице. В другое время ее работе могут способствовать приточные и вытяжные вентиляторы.

Местная принудительная вентиляция

Назначение местной принудительной вентиляции – удаление загрязнений с отведенного обслуживающего пространства, за счет дополнительного механического усилия (вентилятора). Разделяют такую вентиляцию на вытяжную и приточную. Примеров использования таких вентиляционных систем в жилище несколько. Самыми распространенными являются:

  • кухонная вытяжка;
  • оконная вытяжка;
  • оконные и стеновые проветриватели.

Вытяжная вентиляция (пример кухонной вытяжки) работает при помощи механической тяги, созданной вентилятором. Узкая зона локализации такого прибора позволяет быстро и качественно утилизировать воздушные потоки за пределы помещения. Перед выбросом их в атмосферу, воздух проходит очистку. Такая вентиляция является незаменимым устройством на кухне во время приготовления еды, а также на производстве.

Отток же его, производится естественными силами, через специально отведенные устройства или щели и зазоры в окнах и дверях. Такие устройства применяются и в производственных целях.

Принудительная вентиляция в разных помещениях

Выбор вентилятора

Выбирать конкретное устройство надо по производительности, форме вентиляционного канала или иным признакам. Существует много моделей бытовых вытяжных вентиляторов. Имеются разные типы конструкции:

Радиальные

С точки зрения функциональности более удачным выбором станет радиальная конструкция

. Она обеспечивает намного более высокое давление, способное преодолеть сопротивление протяженной сети воздуховодов. При этом, такие вентиляторы довольно громоздкие, внешний вид у них не такой привлекательный, как у осевых образцов. Кроме того,шум от радиальных конструкций намного сильнее , к тому же, он распространяется по вентиляционным каналам и строительным конструкциям, поэтому для бытовых вытяжных систем такие вентиляторы практически не используются.

Осевые

Для использования на кухне осевые канальные вентиляторы более удобны

, так как они имеют удобную и компактную конструкцию. Они снабжены выводным патрубком, который вставляется в вентиляционный канал. Снаружи остается лишь лицевая часть устройства, внешне напоминающая обычную вентиляционную решетку. При этом, давление, которое способен создать осевой вентилятор, намного ниже, чем у центробежных конструкций и не может преодолевать сопротивление каналов. Поэтому их часто устанавливают в отверстие оконного остекления или в специально проделанный проем в стене.

Рециркуляционные (фильтровальные) системы

При малой пропускной способности вентиляционных каналов может быть использовано рециркуляционное устройство

, не выводящее внутренний воздух полностью, а очищающее его при помощи фильтров. Оно пропускает воздух через фильтровальную систему, очищает его от взвесей, жировых или водяных паров, продуктов горения. Такой вариант удобен и хорошо очищает воздух, но требует частой смены фильтров, что непрактично. Чаще всего на кухне используется осевой вентилятор в сочетании с вытяжным зонтом, установленным над варочными поверхностями.

Современные модели

Существующие модели бытовых вытяжных вентиляторов практически все соответствуют требованиям по производительности и уровню шума

. Они имеют большой ресурс работоспособности и не нуждаются в каком-либо обслуживании, а стоимость таких устройств доступна всем. Большинство конструкций представляет собой осевой бесшумный вентилятор в пластиковом корпусе белого (чаще всего) цвета, предназначенном для встраивания в стеновой или иной вентиляционный канал.

Обустройство вентиляционного вытяжного канала

Для владельцев частных домов вопрос по устройству вентиляционной системы становится наиболее важным. Если от нее отказаться, то микроклимат в доме станет невыносимым, повысится влажность, воздух постоянно будет спертым. В особенности это станет заметно в зимнее время, когда держать окна открытыми невозможно.

Поэтому в обязательном порядке надо создать систему естественной вентиляции

, разветвленную по всем комнатам и выводящую отработанный воздух наружу. Все вентиляционные каналы охватывают внутренние помещения и объединяются в верхней точке в единую вентиляционную трубу. Еевысота над уровнем кровли должна быть не менее 50 см или, если скаты крыши достаточно крутые, не ниже конька.

Такая необходимость возникает оттого, что потоки ветра, перекатываясь через конек, могут изменить направление потока и направить выводимые массы воздуха обратно в помещение. В такой ситуации работающий вентилятор окажется абсолютно бесполезен. Поэтому, прежде чем начинать установку вытяжного вентилятора, надо проверить состояние вентиляционных каналов и, по возможности, исправить обнаруженные недостатки.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Виды вентиляции

По способу организации вентиляция делится на:

  • Естественную. Организуется натуральным способом через неплотности, зазоры дверных, оконных проемов, открытые форточки, створки и вытяжной канал. Основывается на природных законах воздухообмена, когда приточный холодный воздухопоток вытесняет теплый отработанный через вентиляционное отверстие. Организованная естественная вентиляция называется аэрацией.
  • Принудительную. Отличается оснащением механическими средствами побуждения воздухообменного процесса. Внутри вентиляционных каналов размещаются вентиляторы, которые работают на приток и удаление воздушных масс из помещения. При этом температурная разница не важна, воздух меняется механически с заданной периодичностью.

По направлению движения потока:

  • Приточная. Поступление свежего прохладного воздуха внутрь помещений. Может быть как естественной, так и принудительной. При аэрации устанавливаются стеновые, оконные проветриватели.
  • Вытяжная. Отведение воздуха из помещения через вентиляционные каналы. Также может быть естественной и механической.
  • Приточно-вытяжная. Организовано движение воздушных масс сразу в двух направлениях – приток и вытяжка. Наиболее популярны аэрация и механический способ.
  • Смешанная. Использование приточной или вытяжной вентиляции механического побуждения, в то время, как другой канал подает/удаляет воздух естественным способом. Предпочтительнее устанавливать механическую вытяжку, тогда в помещении образуется область разреженного давления, в которую приточный поток будет затягиваться самостоятельно.

Вентиляция жилых помещений

Материал вентилятора влияет на его стоимость

О чем же говорят факторы появления затхлого запаха в квартире, выпадения конденсата на окнах, амбре от готовящейся еды, доносящиеся из кухни? Можно и дальше перечислять, но лучше серьезно задуматься об этом и по возможности исправить. Очевидно, что такие «неприятности» следствия плохой работы вентиляции или вовсе ее отсутствие. К сожалению, постоянный нездоровый воздух в помещении, где мы проводим большую часть времени, в том числе, отдыхаем, может привести, как минимум, к плохому сну, а как максимум – развитию хронических заболеваний.

Разновидности моделей

Радиальные

Радиальными конструкциями называются устройства, у которых рабочие части – лопатки – располагаются на ободе. Сам обод вращается вокруг оси, создавая поток воздуха высокого давления.

Эффективность работы такого устройства, а также другие параметры определяются формой воздухозаборных лопастей.

  • Модели с лопатками, загнутыми назад по отношению к направлению вращения обода, хорошую эффективность демонстрируют только при работе с чистым воздухом. Довольно часто такую конструкцию имеет вентилятор для приточной вентиляции. Что касается достоинств данной модели, то наиболее важным следует считать низкий уровень шума при работе даже на пределе мощности.
  • Прямые лопатки (радиальные и отклоненные назад) часто применяют при обустройстве систем удаления загрязненного воздуха. Конфигурация крыльчатки препятствует попаданию загрязнений на вращающиеся части оси и обода, что существенно снижает износ деталей и облегчает профилактическое обслуживание.
  • Загнутые вперед лопатки обеспечивают высокую эффективность воздухообмена даже при сравнительно малом давлении. Форма крыльчатой части позволяет добиться хороших показателей по производительности при относительно небольших размерах устройства, потому таким конструкциям отдают предпочтение при проектировке бытовых систем воздухообмена.

Схема движения воздушного потока

К общим достоинствам данной разновидности устройств можно отнести хорошее нагнетание воздуха, благодаря чему обеспечивается его избыточный приток, а значит, создаются условия для бесперебойной работы вытяжки.

Осевые

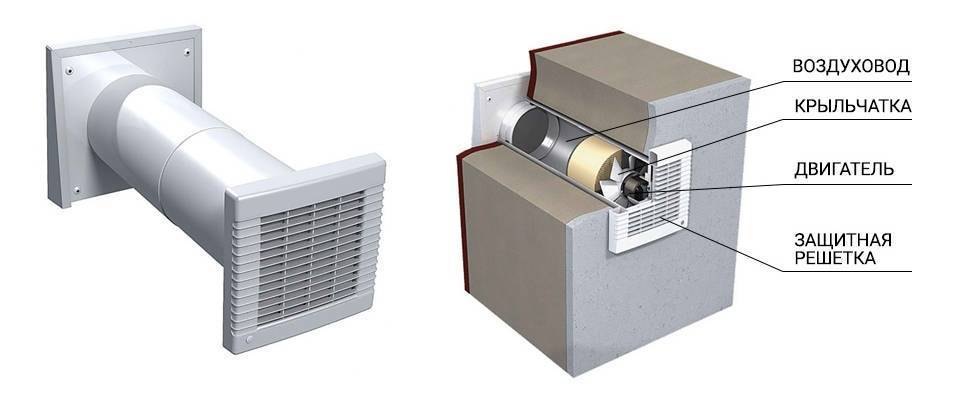

Осевой (аксиальный) вентилятор – самая распространенная модель, которая используется в большинстве вытяжных устройств. Такими аппаратами комплектуются вытяжки, системы принудительного притока, потолочные, напольные вентиляторы и т.д.

Размещение лопастей в канале приводит к уменьшению потерь

Конструкция приборов данного типа довольно проста:

  • Момент вращения, как и в предыдущем случае, передается на ось механизма.
  • Непосредственно на оси крепятся лопасти (т.н. пропеллерный тип крепления). От формы и размера лопастей зависит объем транспортируемого воздуха, чем и объясняется разнообразие моделей на рынке.
  • С другой стороны, монтаж лопастей непосредственно на оси приводит к существенным потерям производительности, потому чаще всего осевой вентиляционный вентилятор монтируется в цилиндрическом корпусе либо воздуховоде с минимальными зазорами между стенками и лопатками.

Осевые вентиляторы системы вентиляции жилых помещений

Диагональные

Диагональный вентилятор является результатом совмещения принципов, по которым конструируются осевые и радиальные модели:

  • На рабочее колесо устанавливаются лопасти, закрепленные под большим углом.
  • При вращении колеса давление увеличивается за счет возрастания центробежной силы.
  • При этом чем больше скорость вращения вентилятора, тем выше нагнетаемое давление.

Диагональная рабочая часть системы дымоудаления

Что касается сферы применения данных устройств, то она весьма ограничена. Как правило, центробежные вентиляторы для системы вентиляции в системах принудительного воздушного охлаждения, а также в приточных контурах большого объема.

Диаметральные

Диаметральные устройства внешне очень сильно отличаются от других аппаратов, которые используются для обеспечения притока и вытяжки:

  • Рабочее колесо представляет собой стержень или цилиндр относительно небольшого диаметра.
  • На стержне или наружной стенке цилиндра устанавливаются воздухозаборные лопатки. Они могут иметь самый разный профиль, но чаще всего используются модели с лопастями, выгнутыми по направлению воздушного потока.
  • Воздух проходит с внешней стороны вентилятора, потому для повышения давления движущиеся части обычно располагают в специальных кожухах.

Устройства диаметрального типа

Такая конструкция позволяет перемещать достаточно большие объемы воздуха. По этой причине диаметральные вентиляторы используются там, где необходимо устанавливать относительно компактные аппараты, например, при организации воздушных завес и т.д.

Что предлагают производители?

Производители бытовой техники дают возможность своим клиентам подобрать вытяжной вентилятор по объему и назначения помещения.

Накладные

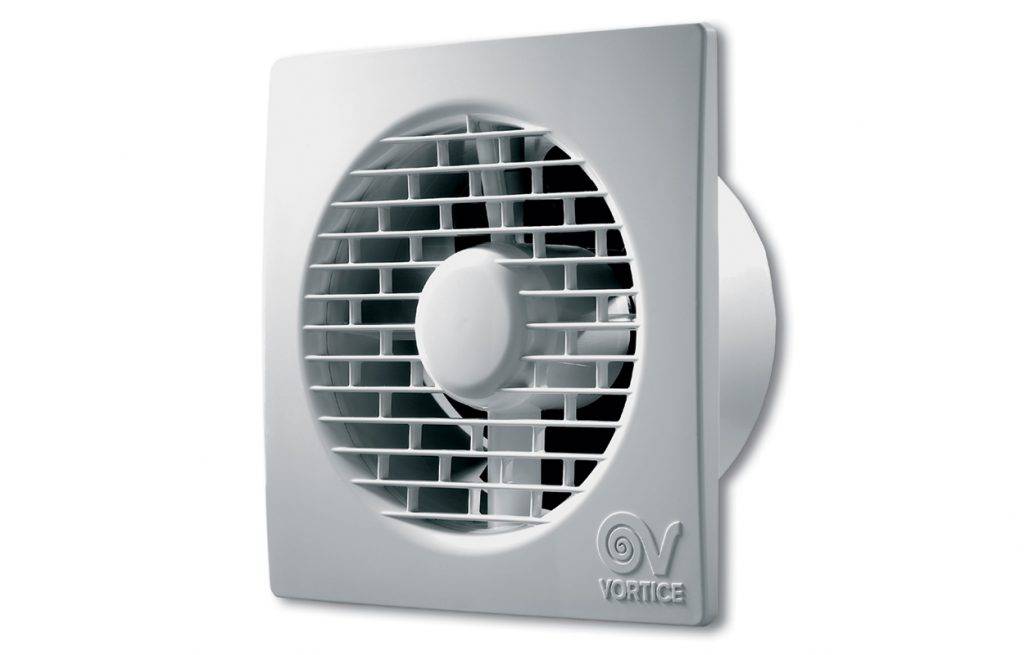

Для ванных комнат и туалетов подходят настенные накладные вентиляторы – площадь этих помещений, как правило, не особенно велика, а такая конструкция позволяет существенно сэкономить электроэнергию. Монтируется такое устройство очень просто, часть его устанавливается в вентиляционный канал, вторая – остается снаружи и закрывается решеткой.

Оконные устройства

Оконный вентилятор ставится в форточку. Иногда их монтируют в стенное отверстие – там, где оно есть. Если вы решили поставить такой в квартире с пластиковыми окнами, позаботьтесь о том, чтобы его вмонтировали в стеклопакет, пока тот еще не установлен в оконный проем.

Есть несколько типов таких устройств по виду профиля. Он может быть круглым или квадратным. Первый вариант обычно делается с обратным клапаном.

Для кухни

Кухонный вентилятор ставится в вытяжку. Вот тут-то и встает вопрос о степени жаропрочности. Кухня, конечно, не сауна, но температура тоже может быть достаточно высокой, особенно, если вы любите печь или у вас электрическая духовка с пиролизной системой очистки

Также важно, чтобы у вентилятора была сетка, которая предотвратит попадание копоти и жира на лопасти

Выводы и полезное видео по теме

Как правильно выбрать вытяжной модуль для ванной или душевой. Тест лучших моделей.

Специфика и особенности малошумных вентиляторов.

Пошаговое описание установки вытяжного вентилятора своими руками.

Установка вентилятора вытяжного типа в душевой или ванной комнате – это возможность навсегда избавиться от сырости и влажности помещения. Сразу после монтажа и активации прибор начнет полноценно работать и почти мгновенно удалит все неприятные и раздражающие ароматы.

В санитарно-гигиенических помещениях станет сухо, исчезнут неэстетичные грибковые проявления, а воздух больше никогда не будет затхлым и тяжелым для дыхания.
