Подключение трехклавишного выключателя: схема и конструкция

Производители

Многие выбирают тройные выключатели, исходя из эстетических соображений. Если комната оформлена под старину, здесь подходят модели Fede. Немецкие изделия Gira имеют изысканный дизайн и пользуются большим спросом. Хорошо подстраиваются под интерьер модели Legrand, горизонтального или вертикального исполнения. Большой выбор выключателей предоставляет компания ABB. Выпускаются изделия со светодиодной подсветкой, добавляющей к эстетике функциональность.

Комбинированные выключатели изготавливает отечественный производитель “Кунцево-Электро”. Блок из прочного пластика служит для вертикальной установки в ниши на стенах. Выпускаются следующие модели тройных выключателей с розеткой:

• БЭЛЛА БКВР-039 – с розеткой без контакта заземления (рис. а ниже);
• БЭЛЛА БКВР-212 – с индикаторной подсветкой красного цвета (рис. б);
• БЭЛЛА БКВР-036 – с евророзеткой, снабженной защитными шторками (рис. в).

Трехклавишные выключатели с розеткой

Выключатели имеют следующие характеристики: напряжение 220 В, номинальный ток нагрузки 10 А. Модели с номинальным током 16 А и с заземляющим контактом выпускает НПО “Электротехника” (модели БЗВРзк-С “REONE”, БЗВРзкш-С “REONE”).

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

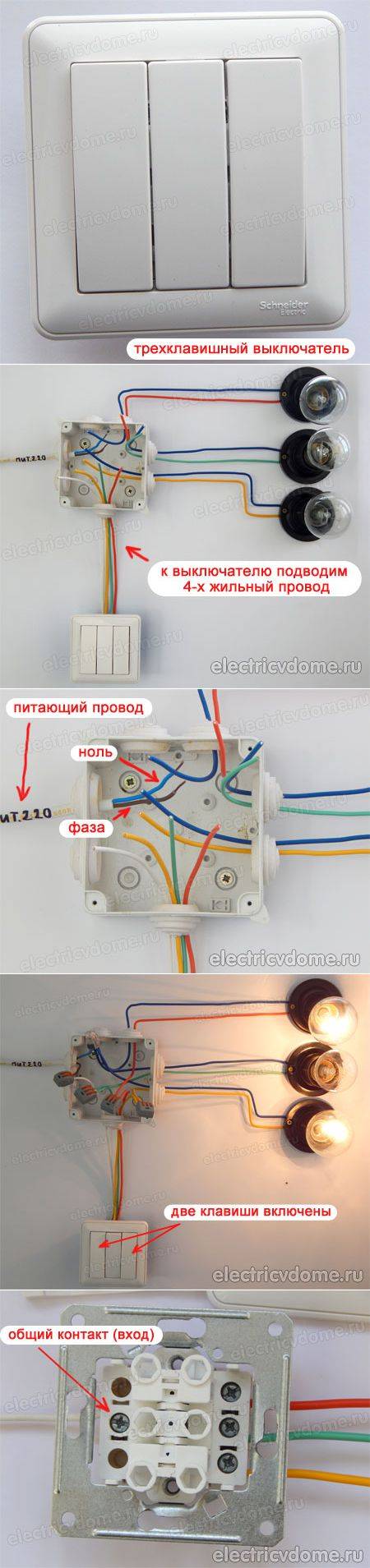

С некоторыми фото выключателя можно ознакомиться ниже.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

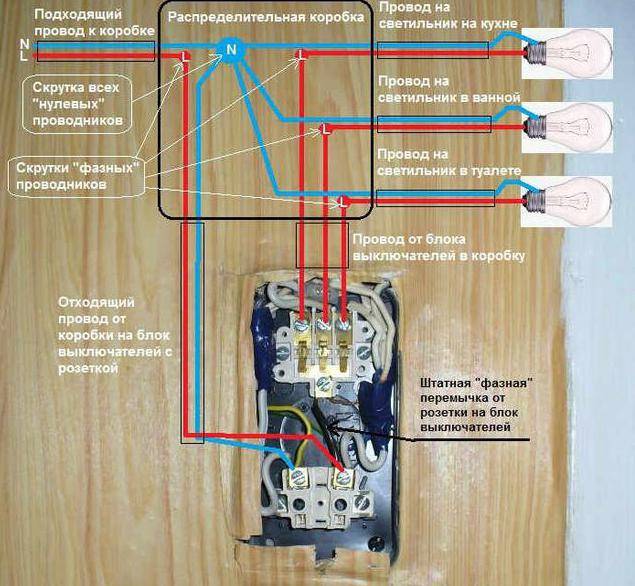

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Основные виды замыкающих аппаратов

Выключатели, в том числе и тройные, в зависимости от способа управления бывают клавишного и сенсорного исполнения. Первые приводятся в движение путем нажатия клавиши, вторые – за счет касания к панели в определенном месте.

Большинство моделей сенсорных выключателей оснащаются диммером – устройством для плавной шести- или семиступенчатой регулировки вплоть до отключения света

При выборе диммера важно ориентироваться на суммарную нагрузку выключателя. Специалисты рекомендуют приобретать устройства с запасом мощности. К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W

К примеру: для трехрожковой люстры с лампами мощностью в пределах 100 Ватт выбирать светорегулятор, имеющий маркировку 300 W.

Подробнее о том, что такое диммер и как его выбрать читайте в этом материале.

В зависимости от типа монтажа тройные выключатели бывают трех типов:

• для наружной прокладки;
• внутренние, предполагающие заглубление в полость стены;
• комбинированные модели, имеющие общий корпус с розеткой.

Комбинированные модели, оборудованные розеткой, имеют более узкую сферу применения. Это связано с тем, что их установка невозможна без переделки электропроводки.

При монтаже устройства комбинированного исполнения к одной и той же точке приходится подводить два отдельных провода для розетки и при этом отводить от них фазные для освещения

Установка тройного выключателя, объединенного с розеткой в общем корпусе, оправдана в тех ситуациях, когда предполагается обустраивать открытую проводку. Правила электробезопасности строго регламентируют высоту размещения выключателей и розеток – 150 см от пола.

По этой причине такие модели устанавливают в тех местах, где розетки эксплуатируют довольно часто, при условии, что выключатели на этой высоте удобно применять.

Наибольшее распространение комбинированные модели получили при обустройстве ванных комнат с размещением возле зеркал и спален в зоне прикроватных столиков.

Отдельным подвидом выделяют тройные выключатели беспроводного исполнения, которые можно устанавливать в любом месте и размещать на любой поверхности.

Беспроводная модель представляет собой выключатель другого типа, который по конструктивному устройству больше схож с пультом дистанционного управления

Беспроводные устройства оснащены двумя модулями:

• Приемник – устройство типа реле, встроенное в источник света. При получении сигнала оно замыкает электроцепь освещения.
• Передатчик сигнала – сам выключатель, оборудованный генератором энергии. При нажатии на клавишу он перерабатывает энергетический импульс в радиосигнал.

Такие высокотехнологичные устройства относятся к числу дорогостоящих. В них вместо привычной электропроводки задействуются инфракрасные или радиоволны.

Встречаются в продаже и выключатели, оснащенные подсветкой. Они удобны в том плане, что в темное время суток создают световой сигнал, который служит хорошим ориентиром для быстрого нахождения устройства.

Подсветка на выключателях дополнительно выполняет роль указателя, которая сигнализирует о нерабочем состоянии освещения, поскольку включается в момент, когда напряжение не подается на прибор

При выборе таких моделей стоит обращать внимание на тип источника освещение. Выключатели с подсветкой не доставляют хлопот только при подключении в цепи с обычными лампами накаливания либо же их галогенными аналогами. Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение

Если в цепи с таким устройством будут задействованы люминесцентные лампы или светодиодные ленты, то даже при выключенном положении они будут продолжать испускать легкое пульсирующее свечение.

Ошибки при подключении

При подключении бывают недочеты

Важно их не допускать. В противном случае возникнет опасность короткого замыкания

• Распространенная ошибка при подключении трехклавишника – когда при работе розетки выключатель не срабатывает. Причина скрывается в путанице фазы и нуля на розетке. Перемычка запускается не на общую клемму, а на фазу. Последняя оказывается на нуле. Индикаторной отверткой необходимо проверить направление проводника.
• При замене блока переключателя стоит проверять напряжение на проводах. Правило не подходит для монтажа на новом участке. Специалисты заводят фазы на розетку и переключатель. В блоке при этом окажутся сразу 2 питания. Данная схема тройного электровыключателя вызовет короткое замыкание.
• Свет не горит на 2 клавишах до включения третьей. При ее активации все функционирует исправно. Проблема в неверном присоединении жилы. Она направлена на выходной контакт последней клавиши, а должна на общий вход. Чтобы исправить ошибку, требуется проверка отверткой с индикаторами.
• При замене отслуживших блоков на новые возникают проблемы. Проверка напряжения на контактах показывает все фазы. Свет загорается на всех контурах сразу. Переключатель разрывает ноль вместо фазы. Промахнуться мог как электрик, так и кто-то иной. Он перекинул жилы в счетчике или щитке на чужую квартиру.
• Индикаторы контактов светятся из-за вкручивания лампочек в патроны. Цепь замкнута нитью накаливания. После выкручивания ламп надо проверить проводники. Свечение пропадет, если отыскать общий нуль и подкинуть на центральный контакт нового прибора.
• Подключение в блоке одной клавишей производить нельзя. Способ является удобным, но он ошибочный. Через контакты розетки подключают нагрузку. В качестве примера можно привести фен 1,5–2 кВт.

Подробнее об ошибках при подключении стоит посмотреть в видео:

Двухклавишный выключатель с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

• Схема подключения выключателя с подсветкой основана на следующей последовательности действий:
• обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
• в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого – сначала производится его демонтаж;
• с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
• корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
• производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Проходной выключатель Legrand – схема подключения, нюансы монтажа, а также его конструкционные особенности

Многие дома или даже квартиры имеют длинные коридоры и лестницы. Соответственно, в ночное время для безопасного перемещения их нужно освещать. При этом освещение должно быть таким, чтобы можно было включить светильник в одном конце коридора и выключить в другом. Это является некоторой проблемкой.

Конечно, такая проблемка имеет решение и оно заключается в подключении и использовании проходного выключателя марки Legrand. По сути дела, этот выключатель состоит из двух выключателей, которые размещаются в обоих концах коридора или лестницы.

Его использование является очень удобным, поскольку перед входом в коридор включается свет, и после того как человек проходит коридор, он выключает свет с помощью второго выключателю, находящегося в конце коридора. Такой способ работы можно назвать главным преимуществом этих включателей.

Особенности этого выключателя

Проходной выключатель Легранд на две клавиши

Стоит отметить, что проходной выключатель от компании Legrand, схема подключения которого очень проста, изготавливается из таких материалов, благодаря которым его использование является не только длительным, а и безопасным.

Эти материалы представляют собой оцинкованную сталь и поликарбонат. Из оцинкованной стали изготовлены такие элементы, как суппорт, захваты, винты.

Рамка, корпус, клавиши и механизмы подключения изготавливаются из поликарбоната или из пластика АВS. Это означает, что в течение многих лет эти элементы не будут трескаться и не будут разрушаться под воздействием ультрафиолетовых лучей.

https://www.youtube.com/watch?v=oLijwRPXhaA

Примечательным фактом является и то, что производитель выпускает клавиши, корпус и рамку в различных цветах и с различными узорами. Крышка может быть изготовлена также из:

1. Фарфора.
2. Дерева.
3. Может быть покрытой кожей.

Как отмечается в инструкции, сам корпус выключателей Legrand, может обладать двумя видами защиты:

Корпуса IР44 защищают все внутренние контакты от влаги. Крепления самого включателя происходит либо с помощью винтов или с помощью зажимов.

Важной особенностью одно- или двухклавишного проходного выключателя Legrand является наличие безвинтовых зажимов CuZn15/X12 CrNi 177, что очень упрощает процедуру подключения медных проводов. Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции. Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции

Полезный совет: чтобы вставить провод в зажим, нужно снять 12 миллиметров его изоляции.

Важным моментом является то, что контакты ArNi не содержат в себе кадмия. Этот элемент приводит к загрязнению контактов и к преждевременному их разрушению. Любая модель отсоединителя от этой компании может работать в условиях, когда температура превышает 5 и является меньшей 40 градусов Цельсия.

Стоит также сказать, что проходной включатель рассчитан на силу тока 10 ампер. Иными словами мощность осветительных приборов может составлять до 2,2 кВт.

Еще одна особенность, которая является важным плюсом, – это наличие у некоторых моделей светового индикатора.

Схемы подсоединения

В дальнейшем рассмотрим, как можно подключить проходной выключатель компании «Легранд»? Как уже было отмечено, использование проходного включателя требует установку двух его экземпляров. Один устанавливается в начале помещения, другой – в конце. Их подключение зависит от количества клавиш. Сначала рассмотрим схему подключения равно клавишного выключателя марки Legrand.

Проходной выключатель Legrand. Схема подключения

К первому включателю подсоединяется фазный провод (L). Между обоими включателями проводится два провода. Дальше от второго выключателя проводят кабель к светильнику. Также к светильнику подключают нулевой провод.

Особенность включения/выключения светильника из двух разных точек заключается в замыкании/отмыкании двух проводов, которые находятся между включателями. Для включения светильника один из проводов будет замыкаться.

Если говорить о подключении двухклавишных отсоединителей от Legrand, то оно напоминает собой вышеописанное. Схема их подключения такова:

Как подключить трехклавишный выключатель своими руками

Подключение трехконтурного устройства является предельно простым. Чтобы сделать это верно, нужно выполнить множество пошаговых действий. Весь процесс подсоединения делится на этапы:

• подключение кабеля к трехклавишнику;
• соединение проводов в коробке;
• проверка правильности подсоединения и устранение ошибок.

Перед осуществлением процесса желательно изучить схему подключения. Данная мера поможет минимизировать возможные промахи.

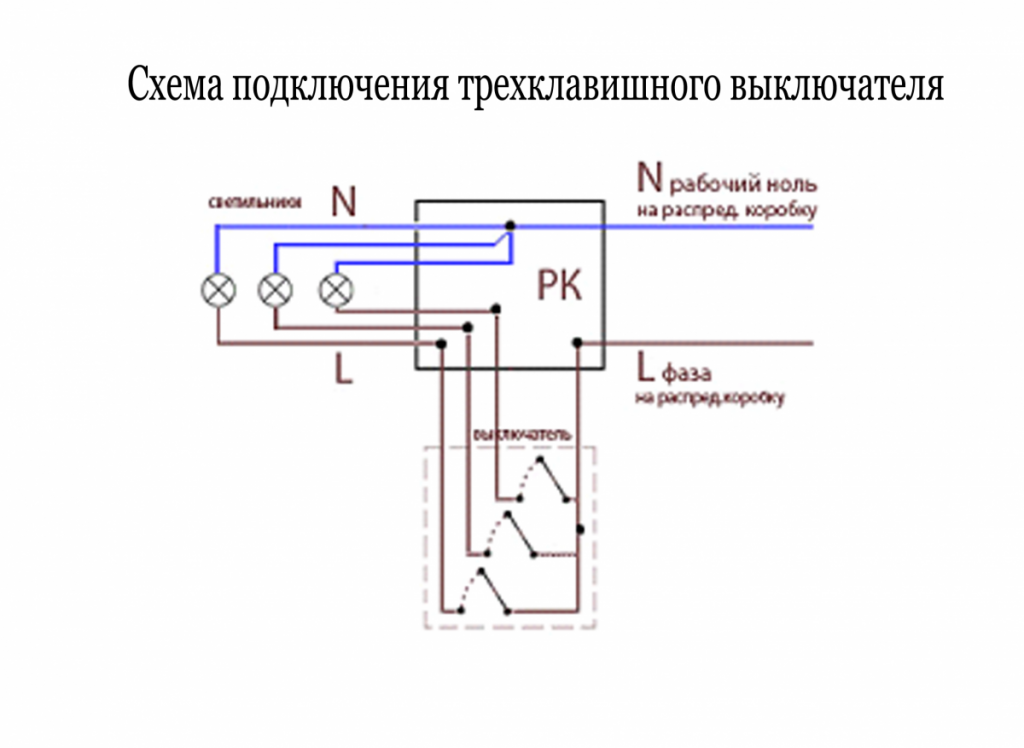

Схема подключения тройного выключателя

В коробе находятся несколько проводников. Каждый выполняет свою функцию:

1. Кабель с 3 жилами находится в автомате, присутствующем в щитовой.
2. Четырехжильный провод опускается к трехклавишнику, подключенному к нижней части.
3. Схема подключения тройного выключателя на 3 лампы подразумевает присоединение 4- или 5-жильным проводом ВВГнГ-Ls. Его сечение составляет 1,5–2 мм. Люстра с 6 или 9 лампочками предполагает такое же подсоединение.
4. При 3 различных светильниках надо тянуть 3 разных трехжильных кабеля. Такой способ является распространенным.

Сейчас возросло количество запросов “тройной выключатель с розеткой схема” в сети. Там легко найти подробные алгоритмы подключения с фотографиями или чертежами.

Полезное видео по теме:

Подключение проводов к выключателю

Часто устройство устанавливают в блок с розеткой. Люди интересуются, как подключить трехклавишный выключатель. Нужно сделать несколько последовательных шагов:

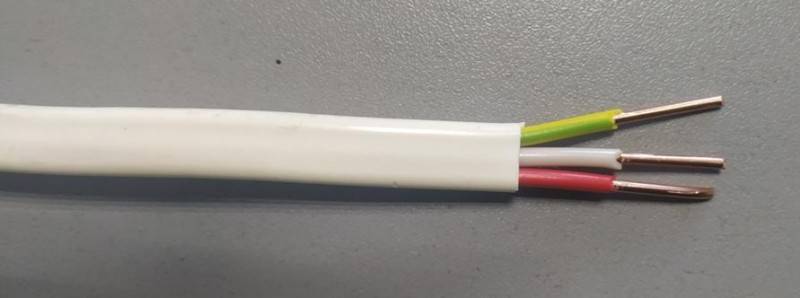

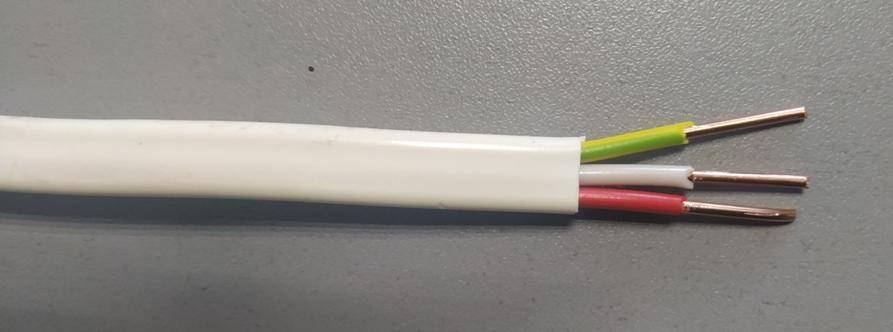

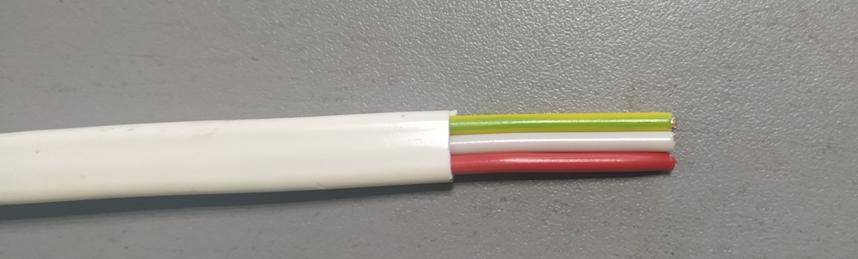

1. Потребуется провод из меди с сечением 2,5 мм². Кабель направить от общего щитка. Когда он идет от коробки до выключателя, это является ошибкой.
2. Медный провод 5*2,5 мм² спустить по штробе. Тогда он будет возле блока выключателя и розетки. Общий провод присоединить к контакту. Это объясняется более мощной нагрузкой на розетках. На светильниках она не так выражена.
3. Посредством перемычки пустить фазу на верхний зажим устройства. Ноль направить во 2 контакт. Остальные проводники завести под нижние контакты.

Подключение кабеля в коробке осуществляется вышеописанным методом. Разница состоит в присоединении вспомогательной нулевой жилы к центральной точке.

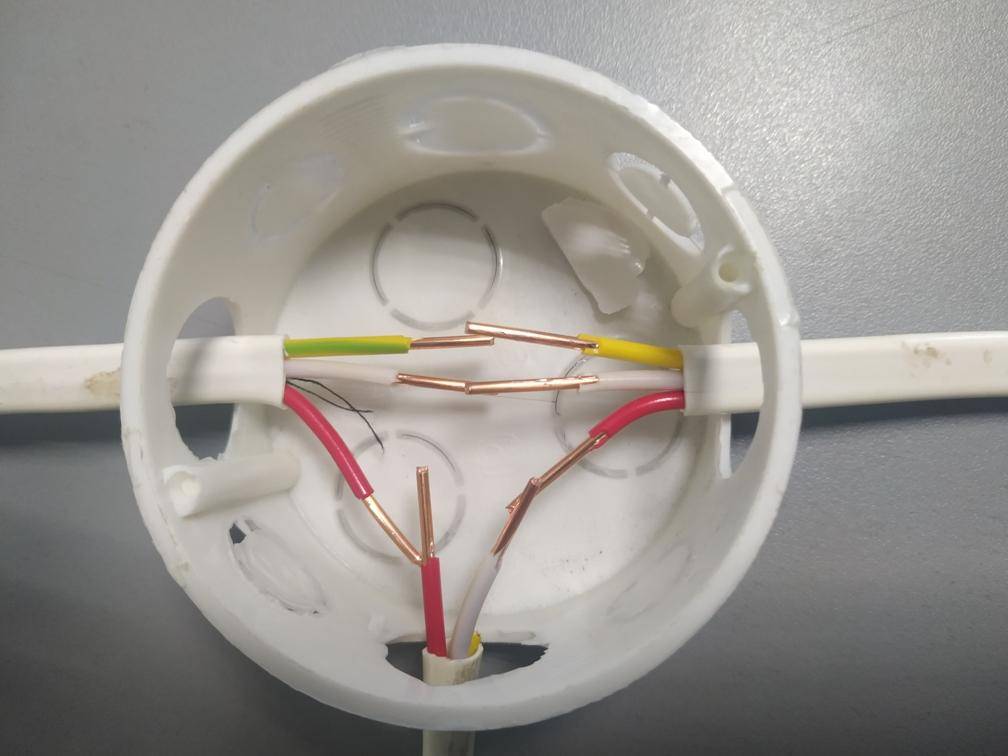

Соединения проводов в распредкоробке

В коробке имеется 5 проводников. Надо не перепутать их и верно соединить жилы. Стоит начинать с 2 жил: ноль и заземление. Число лампочек не имеет значения. Все нули окажутся в одной точке.

Правило сведения к общей точке распространяются на заземляющие проводники. На светильниках их следует подключить к корпусу. Иногда провода отсутствуют.

Быстро соединить жилы можно зажимами для клемм Ваго. Они подходят для нагрузок под освещение. Лучше выбирать цвета жил, исходя из существующих норм. Синие провода являются нулевыми. Заземляющие жилы окрашены в желто-зеленый цвет.

Потом надо подсоединить жилы фаз. Начать с проводника, приходящего от автомата ввода. Объединить фазу с общим фазовым проводником. Он идет на общую клемму трехклавишника. Если жила больше никуда не направлена, фаза запускается на переключатель.

Объединить выходящие с клавиш 3 проводника с 3 фазами. Они отходят от контуров на лампы, используя зажимы Ваго. Правильная маркировка жил поможет их быстро распознать. Каждая управляет лампочкой в помещении. В коробке окажется 6 точек соединения.

Перед включением следует повторно проверить схему тройного выключателя. Потом включить автомат и запустить клавишами осветительные приборы.

Рекомендуем посмотреть видео по теме:

Необходимые для монтажа материалы

• Для осуществления подсоединения необходимо:
• Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра). Их длину определяют благодаря проведению измерений.
• Двойным включателем.
• Монтажной коробкой, в которой будет размещаться включатель.
• Клеммниками.
• Изолентой.
• Инструментами

1. Что касается инструментов, то их список должен состоять из:
2. отверток для крестового и плоского шлицов;
3. монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
4. бокорезов;
5. уровня;
6. пассатижей;
7. молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

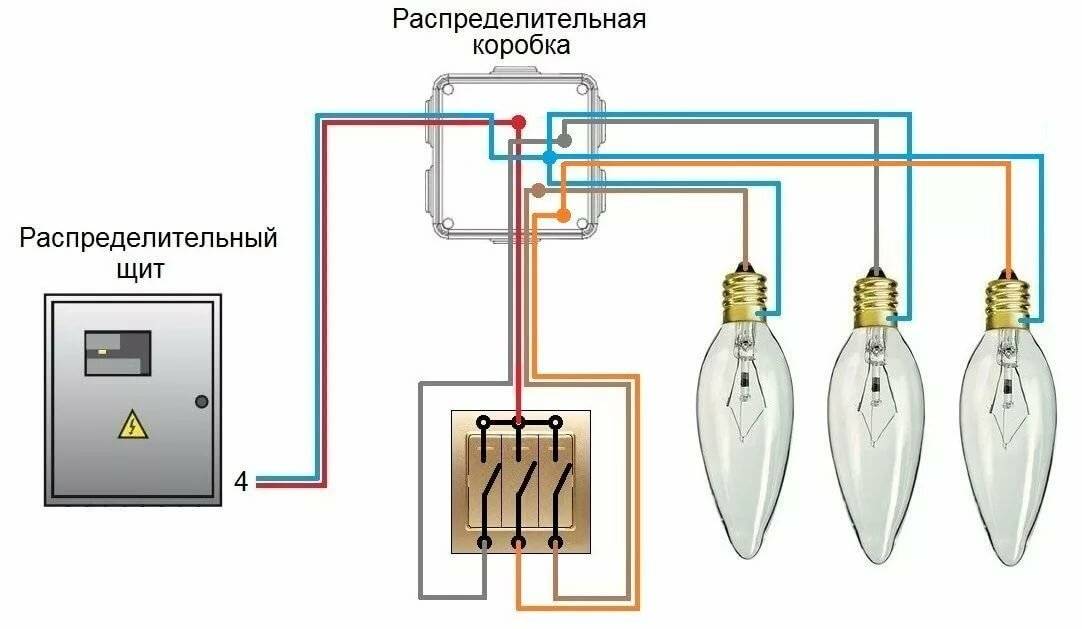

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения.
Как подключить двухклавишный выключатель

https://youtube.com/watch?v=RWI_-tMXtDA

Конструкция и принцип работы трехклавишного выключателя

Трехклавишник сделан в виде коробки из изолятора. Он изготовлен из пожаробезопасной пластмассы. В коробе есть механизм, отвечающий за размыкание и замыкание контактов. Там же установлены клеммы для включения кабеля. В него входят 1 центральный провод и 3 после размыкания. Они идут на лампы.

Дополнительно присутствует механизм крепления и наружные элементы. Они предназначены для защиты и декора. Это рамочная панель из пластика и клавиши. Детали просто снимаются и монтируются на защелках.

Для монтажа освещения 3 комнат или люстры с 3 лампочками нужно подготовить проводку и отверстие для посадки тройного выключателя на три лампочки.

Подключение люстры и трех комнат

При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:

• На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
• При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.

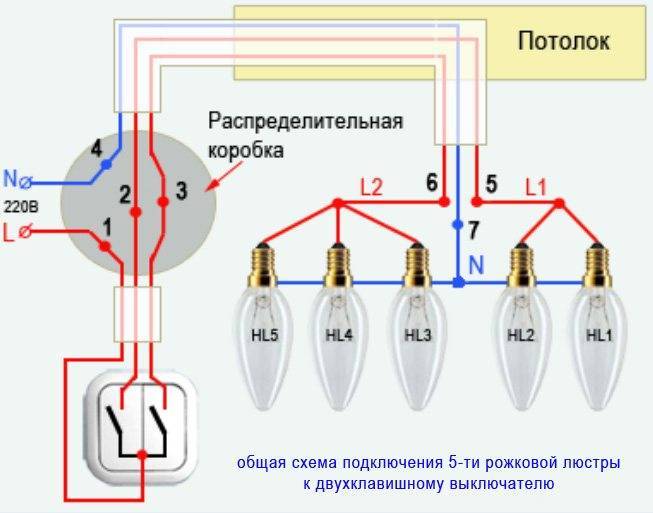

• Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.

При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.

Подключение трехклавишного выключателя света

Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. После этого провода вам необходимо подключить к нулевому проводу.
Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории: — механические — связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т.
После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.
Таким же образом работает и левый контакт выключателя.
Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.
На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети рисунок 3. Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.
Существенных различий в конструкции обычно не имеется. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства.
Как подключить трёхклавишный выключатель.

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

• монтерские кусачки для укорачивания проводов;
• монтерский нож для удаления изоляции;
• если есть – съемник изоляции для зачистки проводов;
• набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

Кабель ВВГп 3х1,5 с удаленной внешней оболочкой.

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Кабель с зачищенными проводниками.

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Расположение проводников перед соединением.

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

• скручивать медный и алюминиевый проводники нельзя;
• все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

• укоротить двухжильный кабель;
• снять внешнюю оболочку;
• зачистить изоляцию жил.

Провода, готовые для подключения коммутационного аппарата.

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Схема разборки одинарного аппарата.

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Одноклавишник с подключенными проводами.

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Крепление прибора на месте установки.

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Схема полной установки выключателя.

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Выводы и полезное видео по теме

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand в которой речь пойдет о том, как самостоятельно установить выключатель:

Из следующего видеоролика можно узнать о подключении одноклавишного выключателя и розетки:

А о том, как заменить выключатель своими руками вы узнаете из следующего видео:

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности

Если у вас остались вопросы по замене одноклавишных выключателей или есть дополнения к материалу, оставьте, пожалуйста, свой комментарий в расположенном ниже блоке.
