Подключение светодиодной люстры с пультом управления — инструкция и схема

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

  • У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
  • Вышел из строя электронный переключатель для люстры.
  • Невозможно включить осветительный прибор при помощи пульта.
  • Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

  1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
  2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

  1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

  • Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
  • Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

  • При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
  • Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
  • При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

  • Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
  • При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
  • Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

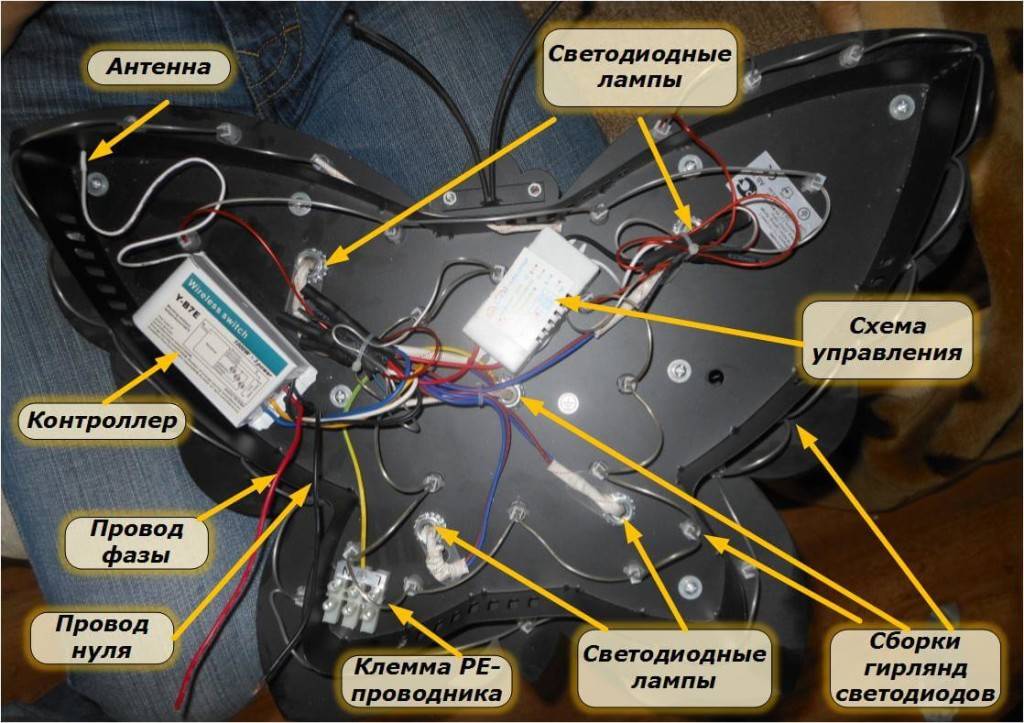

Конструкция светодиодных люстр и визуальный осмотр

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочных люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск
олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

  •   Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
  •  Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
  • Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях. Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.
  • Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Стоит ли покупать светодиодную люстру?

Подводя итог, хочется сказать, что покупкой мы остались довольны. Она не только выглядит стильно и современно, но и обладает рядом полезных функций. В люстре применяются светодиоды нового поколения с большим сроком службы и малым потреблением энергии, три режима цвета свечения, функция регулировки яркостью. Все это дает приятный и равномерный свет с возможностью индивидуальной настройки освещения в зависимости от конкретных условий. Люстра оправдала все наши ожидания и ее можно смело рекомендовать к покупке.

Люстра с пультом управления выбирается по определенным признакам:

  • Особенности конструкции. Их необходимо учесть, если планируется установка люстры на натяжном потолке. Особенность таких потолков заключается в том, что материал его изготовления не способен выдерживать повышенные температуры. Люстру необходимо выбирать светодиодную, так как она меньше других нагревается при работе. Галогенная люстра с пультом управления сильно нагревается, и может испортить покрытие потолка. Энергосберегающие лампы в люстре, как и светодиодные, также вполне подходят для натяжного потолка.
  • Внешний вид и дизайн. Размеры помещения играют большую роль в этом вопросе, так же как цветовое решение и стиль интерьера комнаты.
  • Дальность работы пульта управления. При установке люстры в обычной квартире подходит любой пульт, так как дальности работы даже самого слабого пульта вполне хватит. Для загородного дома может понадобиться более мощный пульт, а следовательно, и основной блок устройства должен быть большей мощности.
  • Уровень освещения и мощность люстры. Эти данные зависят от вида комнаты, в которой будет устанавливаться люстра. Необходимо соблюдать некоторые правила: в столовой, кухне или гостиной освещенность должна быть не менее 200 люкс, а в детской комнате или спальне хватит и 150 люкс. Для прихожей нормальным уровнем считается 100 люкс.
  • Тип ламп. Наиболее дешевые модели люстр включают в себя лампы накаливания. Люстра с пультом управления с галогенными и энергосберегающими лампами стоит намного дороже. Однако они намного надежнее в применении, и обладают большей эффективностью освещения комнат.

При выборе качественной люстры необходимо внимательно выбирать ее производителя. Современная торговая сеть предлагает большой выбор моделей. Большую долю составляют люстры китайского изготовления. Но не все китайские люстры имеют низкое качество. В Китае множество фабрик работает под руководством владельцев США и стран Европы.

Стоимость люстр известных фирм, действующих в Китае, значительно ниже, однако не уступает по качеству продукции других производителей. При выборе люстры рекомендуется проверить наличие сертификата качества. При его отсутствии не стоит делать покупку, так как большая вероятность нарваться на подделку низкого качества.

Установка и подключение

Рассмотрим подробнее, как правильно выполняется установка и подключение люстры, оснащенной пультом управления.

Установка люстры с пультом не имеет особых отличий от установки обычной люстры без пульта управления. Перед приобретением необходимо проверить комплектность люстры, наличие инструкции по эксплуатации и установке.

Также нужно проверить исправность патронов для ламп, хотя бы визуальным осмотром, на отсутствие повреждений. Можно попросить торгового работника собрать устройство люстры и проверить ее работу от пульта управления. В комплекте люстры должна быть планка с установочными отверстиями и болты с гайками.

  • Потолок необходимо внимательно осмотреть и разметить на нем места будущих отверстий в плите для крепления планки, чтобы не попасть сверлом в проводку. Если потолок выполнен из гипсокартона, то для этого применяются специальные болты.
  • Закрепить планку на потолке с помощью дюбелей.

Не включается люстра, оснащенная светодиодными лампами. Никакие способы включения не помогают. При такой неисправности требуется проведение ремонта люстры, а именно проверка балластного конденсатора. Из конденсатора выходит проводник, который необходимо зачистить и соединить с мультиметром, настроенным на режим замера напряжения. При нормальных показаниях напряжения измерительным прибором, можно сделать вывод, что неисправность скрывается в последовательной цепи лампочек. Если при измерении мультиметром выявлено недостаточное напряжение, либо его полное отсутствие, то необходима замена конденсатора.

При самостоятельном производстве ремонта, люстра с пультом управления требует к себе повышенной осторожности, так как на проводах подается опасное для жизни напряжение. При невнимательной работе и несоблюдении элементарных правил безопасности можно получить электрическую травму

Основные параметры выбора

Светильники, оснащенные механизмом управления характерны тем, что обладают большим количеством функций, чем обычные стандартные варианты, что позволяет им создавать более эффективную систему освещения.

На какие основные критерии стоит обращать внимание при покупке такой лампы:

В первую очередь это тот радиус действия, который может осветить данный световой прибор. Это очень важный параметр, ведь если купить не ту модель, то освещение в доме может получится или ярким, или тусклым.

Размеры и масса конструкции

Особенно это важно учитывать, если подобная лампа будет, например, устанавливаться на подвесной потолок.

Мощность. Перебор ламп может привести к напряжению в сети, что в свою очередь может вызвать короткое замыкание.

Возможности механизма управления (самое главное – радиус действия).

Материал изготовления. Это критерий важен с точки зрения дизайна комнаты, ведь необходимо подобрать модель, которая как можно естественнее впишется в окружающее пространство.

Устройство и принцип работы прибора

Как правило, потолочные светильники с пультом управления работают в нескольких режимах, основном и вспомогательном. Вспомогательный режим добавляет особый эффект в общую световую палитру помещения. Обычно основное освещение обеспечивает блок светодиодных ламп, которые имеют небольшую мощность, но установлено их довольно много. Дополнительную подсветку могут обеспечивать компактные галогенные лампы с разным цветом излучаемого света.

Устройтсво потолочного светильника с пультом

Подключаются все лампы отдельными блоками, каждый из которых монтируется к контроллеру. Именно он обеспечивает работоспособность и нормальное слаженное функционирование всех режимов и пульта с люстрой. Можно сказать, блок управления является сердцем всего устройства и отвечает за его слаженную работу.

Управление пультом осуществляется с помощью радиоканала. Пульт имеет определённое количество кнопок, которые соответствуют режимам работы светильника. Дальность взаимодействия зависит от типа устройства и потребностей покупателя. Для малогабаритных приборов обычно дальность не слишком большая.

Существуют разновидности, к которым можно подобрать комплектацию с большим радиусом действия. Пульт комплектуется с приёмником, и для замены пульта необходимо будет либо заменить приёмник или же настроить его на необходимую частоту.

Крепление к потолку

Следующим этапом крепится монтажная планка, поставляемая в комплекте с люстрой. В зависимости от размеров люстры она крестообразная или простая планка. Обычная монтажная планка крепится не меньше чем на два, а крестообразная на четыре дюбеля.

Далее на декоративные болты вешается люстра и надежно крепится к потолку и проводится проверка работоспособности.

При проверке настенного выключателя, контролер должен при каждом следующем включении изменять режим работы люстры. Этой особенностью светодиодных люстр любят пользоваться дети.

Сейчас люстры с пультом управления очень популярны, в каждом частном доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате люстру располагают, как правило, в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный крюк. Вот представлены специально для Вашего внимания 2 наиболее распространенных метода установки люстры:

планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.

Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования Вам обязательно понадобится помощь.

Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.

Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.

Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.

Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах и устанавливаем оставшиеся детали.

Этапы подключения

Подключение люстры в новостройке занимает немного больше времени, чем во «вторичке». В обжитой квартире наверняка имеется и потолочное крепление, и разводка уже готова. Но суть процесса особо не меняется.

Тестирование

При помощи отвёртки-индикатора находим, где ноль, а где фаза. Пробник срабатывает при прикосновении к фазе. Если коснуться им «нуля» — лампочка на нём не загорается.

Через выключатель ведём исключительно фазу. Если сделать наоборот, цепь-то работать будет, но не исключено поражение током при прикосновении к корпусу люстры (скажем, при замене лампочек), даже в выключенном положении.

Подключение

@elektrikaetoprosto.ru

Примерный алгоритм действий при подключении такой:

  • После того как определились с нулями и фазами, снимаем питание на щитке и вывешиваем предупреждающую табличку на нём, дабы какой-нибудь «умник» не включил рубильник в самый ответственный момент.
  • «Ноль» подсоединяем напрямую от распределительной коробки на люстру, минуя выключатель.
  • В зависимости от количества фаз, идущих от выключателя, подсоединяем их к выводам люстры. Если от выключателя идёт одна фаза — что же, будем довольствоваться тем, что нельзя включить один рожок, скажем, из трёх. Они будут работать все вместе на одной фазе.
  • Если от выключателя идёт несколько проводов и на люстре не один рожок — отлично. При нажатии различных клавиш выключателя будут включаться разные участки. Единственный нюанс — возможно, вам не понравится расположение клавиш относительно того, в каком порядке что загорается. Придётся тогда поиграться и перебросить их между собой местами.
  • Убеждаемся, что подключенная люстра не собирается падать, и идём подавать питание на щитке. Пробуем включить свет сначала при помощи выключателя, потом пультом (кстати, проверьте — батарейка в нём есть?). Если всё хорошо, отключаем рубильник, крепим люстру как положено. Убираем табличку «Не включать» и подаём питание.

@areviewio.com

Процесс подключения диодной люстры с пультом, в принципе, не сложный, но требует внимания. Эта работа не терпит спешки: неверное соединение системы может иметь негативные последствия. Вполне возможно, что кого-нибудь в результате ударит током или сгорит проводка. Лучше перепроверьте подключение до подачи питания, даже если на все сто уверены в его правильности.

Контакты на люстре

Каждая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Иногда имеется третий провод или контакт, подключаемый к заземлению. Для подключения люстры с такими тремя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является обязательным).

При подключении люстры необходимо соблюдать определенные меры безопасности.

  1. Обесточьте электропроводку, идущую к люстре, отключив автомат на электрощите.
  2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
  3. Подключите «нуль» к нужному контакту на люстре.
  4. Подключите «фазу» к нужному контакту на люстре.
  5. Заизолируйте оголенные места соединений. Если используются клеммы, то зафиксируйте провода в них.

У большинства людей возникает вопрос, куда девать лишний провод на люстре.

  1. В первую очередь надо разобраться, что это за провод.
  2. Если это провод, предназначенный для заземления, а заземляющего провода в сети нет, то его изолируют и далее убирают в сторону.
  3. Если ваша люстра разделена на группы и этот провод от второй группы ламп, то его соединяют с фазным проводом первой группы. При этом варианте светильник будет работать от одного выключателя.

Для люстр с 5 лампочками схема подключения точно такая же, только предварительно лампы разделяются на 2 группы и люстра имеет три контакта. После этого подключение производится как обычно.

На схеме существуют правила обозначения контактов клеммника или проводов:

  • L – фаза;
  • N – нейтраль;
  • PE – заземление.

В современных сетях электропроводки используется дополнительный провод заземления. Если имеется данный провод в электросети квартиры или дома, то подключайте его в соответствующий клемме (PE) клеммника, при отсутствии такого провода заземление не производится.

Простейший способ проверить цепь светодиодов лампы

Сначала пробуем разобрать саму лампу. Есть разборные модели но порой потребуется нагревать феном строительным или подрезать корпус. Вначале естественно визуальный осмотр. Как правило, сгоревший светодиод отличается по цвету или имеет подгоревшую ножку и  контактные площадки для пайки светодиода обгорели или отслоились.

Способ 1.

Подать питание лучше отдельным блоком питания, на лампу. Обычно 3.7 вольта подается на каждый светодиод, но бывают и другие номиналы м

Необходимо обратить внимание что в зависимости от количества светодиодов и вольтаж изменяется. Для быстрой проверки светодиодных элементов лед лампы  подручными способами можно использовать любую батарейку на 3 вольта и скрепки соединив контакты. Только соблюдайте полярность подключения

Только соблюдайте полярность подключения.

Присоединив контакты к скрепке и соблюдая полярность, проверяем по  очереди светодиоды

Подобное устройство проверки используем и при проверке встроенной подсветки светильника.

Проверяем все светодиоды подсветки на работоспособность

Неисправность одного светодиода, влечет за собой отключение всех!

Способ 2.

Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

  • Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
  • Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
  • Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Ремонт лампы светодиодной

Важно знать что, светодиод имеют полярность и при его замене нужно правильно его установить на  плату. Все светодиоды припаяны печатным методом, то есть погружены в олово. Обычно, для запайки светодиода  используют паяльный фен

В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова

Обычно, для запайки светодиода  используют паяльный фен. В домашних условиях хоть и затруднительно, но возможно нанести паяльником больше олова.

Для установки  достаточно установить его на печатную плату и прогреть паяльником его торцы с контактными площадками. При мощной припайке придется дополнительно с низу подогреть плату паяльником

Важно не перегреть при пайке светодиодный элемент!

Видео:

Возможный способ ремонта светодиодных ламп с помощью токопроводящей пасты.

Видео:

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Устройство люстры

Чтобы понять, каким образом выполняется подключение, давайте-ка разберёмся в устройстве диодной люстры:

  • Блок драйвера, который подаёт питание линии светодиодных лампочек. Его подключение осуществляется, как правило, двумя проводами одного цвета. Те, что идут на диоды, — разноцветные, например чёрного и белого цветов. Подключаются светодиоды последовательно: если один приходит в негодность, то выходит из строя вся линия.
  • Микроблок, где установлены приёмник и контроллер обработки сигналов. Этот блок (свитч) — главная деталь всего устройства. Именно через него подключают питание от сети. Он выполняет функцию переключателя. Микроблок коммутации сигналов производители обозначают «Wireless Switch» или «Control Switch». На одну из его сторон должна быть наклеена схема подключения. На вход к контроллеру подходят провода, как правило, в синей и коричневой оплётке. Именно такие цвета общеприняты во многих странах для обозначения цепи переменного тока от щитка. Белый провод с другой стороны блока — это антенна для пульта.
  • Трансформатор, вспомогательная проводка, и, собственно, лампочки. Всё перечисленное в списке (за исключением лампочек) аккуратненько скрыто корпусом люстры.

@mysku.me

Обычно управление люстрой с пульта осуществляется на радиоволнах с диапазоном 27,1 МГц.

Устройство и схема подключения

При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

Блок контроллера для люстры

Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:

  • питающее напряжение составляет от 200 до 240 В;
  • каналы для выхода – 3 шт.;
  • мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
  • мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
  • ПДУ способен отдавать команды на расстоянии 8 метров.

Схема подключения в люстре с ПДУ

На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.

Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

Блок, в состав которого входят галогенные лампы

Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.

Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.

Светодиодный блок

Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.

Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

Как подключить люстру с пультом?

Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.

Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
