Датчик движения для светодиодного прожектора — принцип действия и место установки

Варианты использования датчика движения

Кроме осветительных устройств сенсор движения может быть использован и для включения других средств оповещения. Это может быть звуковой маячок или система центральной сигнализации. При дополнении охранного комплекса сенсор монтируется при наиболее важных входах в здание или в коридорах. Также можно использовать датчик в качестве коммутатора для включения освещения в темных помещениях, где постоянно требуется включать светильник.

Намного проще и удобнее автоматизировать процесс. Сенсор при появлении в зоне действия человека автоматически замкнет цепь питания лампы и после ухода объекта из зоны — отключит. В зависимости от модификации датчик может быть настроен на отсрочку момента отключения после пропадания человека от 10 с до 7 м. Это позволит не только обеспечить комфортные условия передвижения, но и экономию электрической энергии, потому что свет будет гореть только при нахождении человека в зоне действия излучателя и приемника.

Ошибки установки и подключения

А теперь рассмотрим ситуации, когда датчик движения вдруг начал работать некорректно. Одна из главных неприятностей – ложные включения. Здесь ситуация такая. Если ваш прибор вдруг стал самопроизвольно включаться, то в первую очередь надо искать посторонние факторы. К примеру, если датчик установлен на улице, то велика вероятность, что движение деревьев под ветром стали причиной срабатывания.

Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.

Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.

Потолочный датчик нельзя устанавливать на стенуИсточник dachadecor.com

Третья ситуация, когда лампочка после выключения вдруг сразу включается снова. Обычно это случается, когда в светильник установлены лампочки накаливания. Ведь они не сразу затухают, потому что нить накаливания должна остыть. А это дополнительное излучение инфракрасных лучей. Последние улавливает датчик и сработает на их воздействие. Поэтому светильник надо устанавливать так, чтобы он не бил напрямую в окошко прибора движения.

Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.

Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.

И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.

В видео показаны датчики движения, чем они отличаются друг от друга:

Коротко о главном

Итак, в статье мы с вами рассмотрели несколько схем подключения датчика движения к осветительным приборам. Какой выбрать, каждый решает сам. Но учтите, процесс установки – не самый лёгкий при кажущейся простоте. Поэтому путь этим занимаются профессионалы.

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

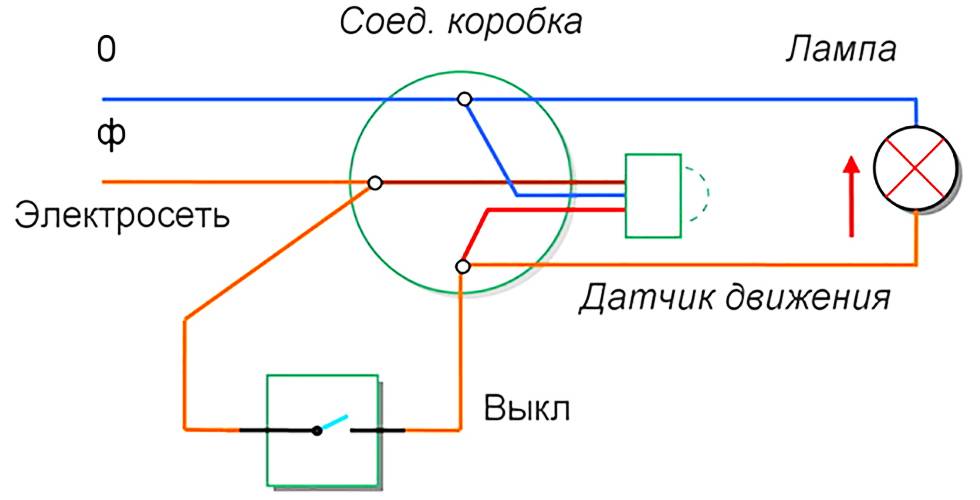

Схема подключения выглядит так:

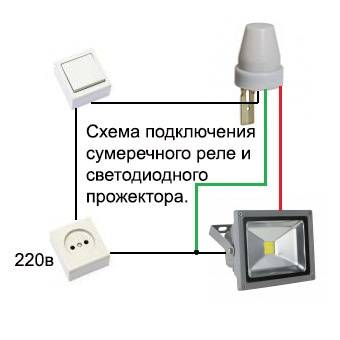

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора

Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора

Конкретней:

1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Датчик движения: назначение

Область покрытия датчика

Датчик движения как подключить. Датчик движения назовем усложненным вариантом сенсоров освещенности, один корпус способен совместить функции обоих. Применяется преимущественно, чтобы в темноте не искать выключатель иллюминации. При приближении движущегося объекта произвольной категории датчик подает питание освещению. Управление ведется фазой. Положено согласно технике безопасности, реализовано схемой.

Перед обслуживанием системы, заменой лампочек потрудитесь выключить защитные автоматы, датчик движения может в каждую секунду подать питание, если выполнятся заданные условия.

Подробный инструктаж, как подключить датчик движения к лампе

Устройство, позволяющее автоматически включать свет при приближении кого-либо, может устанавливаться только двумя способами, которые зависят от того, какое количество датчиков вы предполагаете подсоединить. Рассмотрим инструкцию, в которой подробно расписывается соединение проводников для эффективного включения:

о том, как включается светильник с автоматическим механизмом мы рассказывали выше; теперь соединяем провода между собой в распределительном коробе

В короб поступают три жилы от датчика, две от лампы и две запитывающих жилы: фаза, ноль; обратите внимание, питающие проводники имеют коричневую (фаза) и синюю (ноль) изоляцию. Кабель, выходящий от датчика движения, имеет белую фазу и зеленую нейтраль. Красная жила служит для соединения с нагрузкой; подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы)

Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы; у нас остается две свободные жилы (красная и коричневая) соединяем их между собой; подаем напряжение и следим за работой прибора

Красная жила служит для соединения с нагрузкой; подсоединяем питающую фазу с фазой датчика движения (коричневая и белая жилы). Далее осуществляем коммутацию нейтральных жил датчика, запитывающего кабеля (синий и зеленый) и лампы; у нас остается две свободные жилы (красная и коричневая) соединяем их между собой; подаем напряжение и следим за работой прибора.

Как подключить датчик движения к лампе

Сфера применения

Самые популярные сегодня уличные прожекторы с детекторами движения – диодные. Они самые экономные и долговечные. Используются они для освещения территории возле частных домов для оформления садово-паркового ландшафта. Светодиоды тут смотрятся лучше всего. Кроме того, используются для освещения:

1. Пограничных территорий – как один из вариантов сигнализации.
2. Промышленных объектов.
3. Складов.
4. Автостоянок.
5. Других коммерческих объектов.

Столь широкое распространение можно пояснить многочисленными преимуществами прибора, среди них:

• Долговечность, в особенности у моделей с диодами.
• Простота монтажа.
• Не требуют специального обслуживания.
• Экономичность. Она достигается за счет включения только по необходимости, за что отвечает датчик движения и использования самого экономного на данный момент элемента освещения.
• Устойчивость к негативным воздействиям внешней среды: шумы, вибрация, перепады температур, атмосферные осадки.
• Возможность настройки под требуемые параметры.
• Установка в любом месте, где есть прочное основание.

Как настроить

Практически у всех приборов есть ряд настроек, позволяющих корректировать их  работу и устанавливать оптимальный режим. Регулировке поддаются:

• угол установки;
• освещенность;
• чувствительность;
• режим задержки.

Грамотная настройка прожектора с датчиком движения позволит сэкономить до 50% потребляемой электроэнергии.

Угол установки

Увеличить площадь подконтрольной зоны, можно правильно построив угол установки. Для этого нужно выбрать высоту, на которой будет монтироваться прожектор с датчиком движения для улицы. Так при одинаковой высоте и разном значении угла площадь охвата прибора также будет отличаться.

Чувствительность

В прибор встроен винт «Sens». Его поворачивают в сторону знака «-» для понижения порога чувствительности датчика. И, наоборот, поворотом винта в сторону «+» добиваются срабатывания сенсора на малейшее уменьшение освещённости поля обзора. Обычно выбирают среднее положение кнопки. Это приводит к тому, что устройство не будет реагировать на мелких животных.

Освещённость – регулировка ИК-сенсора

Порог освещённости устанавливается поворотной кнопкой «Lux». Датчик настраивают так, чтобы он срабатывал при наступлении тёмного времени суток. Изначально рычажок ставят в максимальное положение. С наступлением сумерек прибор отсраивают на определённый момент включения освещения.

Степень освещённости объекта можно увеличивать подключением сразу нескольких прожекторов или внутренних светильников одновременно. Также всегда имеется возможность подключить сразу несколько ДД по периметру охраняемой придомовой территории. При проходе по двору вокруг дома датчики будут срабатывать последовательно один за другим, освещая путь человеку.

Дополнительная информация. Для освещения лестничных клеток тоже применяют схему последовательной установки датчиков. При переходе с этажа на этаж последовательно включается освещение лестничных маршей. Это приносит существенную экономию электроэнергии и продлевает срок службы ламп.

Время задержки

Этот параметр регулируют поворотом кнопки «Time». Время работы сенсора рассчитывают так, чтобы освещение было включено необходимое время для прохождения человека обычно темного места на улице или ночью по коридору.

Датчики движения не только несут охраняющую функцию и обеспечивают комфортное передвижение человека в тёмных местах, но и приносят значительную экономию электроэнергии. На рынке электротехники представлен широкий ассортимент приборов, отвечающих самым взыскательным предпочтениям потребителей.

Установка, подключение и настройка

Прожектор с автоматическим детектором движения может устанавливаться на любую устойчивую поверхность и предмет. Для надежности его дальнейшего функционирования нужно учитывать:

1. Высоту расположения, чтобы исключить его кражу.
2. Обзорный угол, соответствующий площади освещаемого объекта или территории.
3. Эффективность обслуживания.

В соответствии со стандартными правилами эксплуатации электрооборудования, прожектор должен иметь заземление, поэтому его подключение необходимо выполнять через трехжильный провод по схеме производителя. Прожектор, так же как и детектор, обычно реализуются в комплекте со специализированным кронштейном. На него с помощью крепежных элементов, соответствующих поверхности на которое они крепятся, и осуществляется монтаж приборов.

Настройка прибора после монтажа выполняется по трем основным параметрам:

1. Порог чувствительности сенсора движения.
2. Датчик на естественное освещение.
3. Период работы после включения на детектор движения.

Критерии выбора

Итак, существует несколько правил, воспользовавшись которыми можно правильно выбрать датчик движения. Давайте рассмотрим, что советуют специалисты:

Определитесь с местом установки . Для улицы рекомендуется подобрать детектор со не менее 55, лучше 65. Если устройство будет установлено под навесом, допускается выбрать модель с индексом IP44. При выборе датчика движения для включения освещения в помещении (дом, квартира либо гараж), степень защиты может быть меньше, при условии, что повышенная влажность и запыленность отсутствуют.

Учитываем возможные препятствия . Немного отойдем от темы и расскажем о видах детекторов. Существуют устройства, которые реагируют на тепловое излучение (инфракрасные). Они включают свет при обнаружении любых движущихся объектов, в том числе и животных. Второй вид изделий – звуковые или как их еще называют, акустические (срабатывают при возникновении шума). Следующая разновидность ДД – микроволновые. Они излучают волны, которые могут проходить через препятствия для обнаружения движения. Ну и последние, комбинированные устройства, сочетающие несколько способов реагирования. Так вот, в квартирах, на даче, и в частных домах рекомендуем использовать ИК-датчики или комбинированный вариант инфракрасного излучения с ультразвуковым. Для охраны лучшим решением будет использование микроволновых моделей, которые реагируют даже через небольшие препятствия (к примеру, перегородка). Такие устройства нашли применения в гаражах, складских помещениях и, в общем, в системах сигнализации.

Определяемся с углом обзора . Если в помещение можно зайти с нескольких сторон (к примеру, 2-3 двери в коридоре либо подъезде), то лучше выбрать датчик движения с углом обзора 360 градусов (потолочный). Если же нужно производить включения света при проходе через один определенный участок, то достаточно подобрать детектор с углом обзора в 180 градусов и направить его на нужную зону обнаружения.

Учитываем мощность светильников

Не менее важно правильно выбрать мощность ДД. Сделать это достаточно просто – узнаем мощность люстры в комнате, или, к примеру, светодиодного прожектора на улице и подбираем мощность детектора с небольшим запасом

Определяем радиус действия

Также при выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать. Как правило, радиус обнаружения составляет от 6 до 50 метров. Соответственно, для небольших комнат в квартире и доме можно выбрать минимальный радиус (в туалете, кухне, прихожей, ванной), а вот для включения нужно определиться с радиусом действия и на основании этого выбрать подходящий параметр.

Наличие фотореле . В последнее время большинство ДД дополнительно оснащаются детекторами освещенности, которые позволяют еще больше . Схема работы в этом случае такая: включение света происходит только, если уровень освещенности ниже заданных настроек. Это логично, ведь нет смысла включать освещение днем.

Еще одна полезная функция, на которую мы рекомендуем обратить внимание. Если у вас есть домашние животные, к примеру, небольшая собака во дворе, то лучше выбрать датчик движения с защитой от животных В противном случае включение света будет спровоцировано вашими питомцами, что не очень удобно и экономично

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Классификация датчиков движения

В зависимости от типа установки различают настенные и потолочные модели. Степень защищенности внутренних элементов от пыли и влаги определяет область применения устройства – на улице или внутри помещения. Возможны следующие конструктивные решения по расположению датчиков относительно осветительных устройств:

• внутри корпуса фонаря;
• вместе с осветительной лампой, но в отдельном корпусе;
• отдельно от осветительного устройства.

Важный критерий выбора модели – угол обзора и дальность действия. Необходимо, чтобы выбранное устройство могло полностью контролировать территорию с учетом ее площади и особенностей планировки.

В зависимости от принципа обнаружения объекта на участке различают:

• Инфракрасные модели – реагируют на изменение инфракрасного излучения в зоне действия. Если объект движется, на него направляются все встроенные линзы, и подключенное к сети осветительное устройство включается. Чувствительность такой модели зависит от количества линз – чем их больше, тем быстрее датчик реагирует на появление объекта. В числе достоинств ИК прибора – отсутствие излучения и точная регулировка дальности действия, из недостатков стоит отметить вероятность ложного срабатывания и ограничение по эксплуатации в условиях пониженной температуры воздуха.
• Ультразвуковые устройства улавливают изменение частоты испускаемых ультразвуковых волн, вследствие чего включается осветительное устройство. В числе особенностей модели – относительно небольшая дальность и негативное воздействие на животных, способных улавливать ультразвук. Здесь особенно важна точная настройка, чтобы исключить срабатывание устройства на мелкие объекты или на резкое перемещение. В противном случае охранная функция такого датчика будет сведена к минимуму.
• Микроволновые датчики – улавливают собственные высокочастотные электромагнитные волны, отраженные от объекта в поле зрения. Легко распознают движение за тонкими препятствиями из стекла, камня или древесины. Устройства данного типа компактны и универсальны в применении, но отличаются сравнительно высокой стоимостью.
• Комбинированные модели сочетают в себе сразу несколько перечисленных вариантов, используя их преимущества и взаимно перекрывая недостатки. Область применения таких датчиков – охранная сигнализация на важных объектах, требующих особенно тщательного контроля.

Принцип работы датчика

Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.

Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.

Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.
