Устройство и виды датчиков присутствия для включения света

Область применения

Датчик присутствия является весьма универсальным изобретением, к сферам эксплуатации которого можно отнести:

  1. Жилые помещения. Данный прибор зачастую используется в такой системе как «умный дом», позволяя осуществлять контроль над расходами электрической энергии.
  2. Охранные системы.
  3. Робототехника.
  4. Разнообразные производственные процессы.
  5. Системы видеонаблюдения.
  6. Для контроля над расходом электрической энергии.

Кроме того, датчики присутствия имеют широкое распространение в таких общественных местах как административные и офисные здания, школы, институты, детские сады, гостиницы, спортивные залы, торговые помещения, туалеты и т. д.

Данное устройство также имеет дополнительный функционал. Некоторые датчики способны регулировать деятельность осветительных приборов, исходя из уровня освещения, что позволяет контролировать естественную освещенность. Другие приборы обладают возможностью осуществлять диммирование, т. е. управлять уровнем света в помещении. Для обеспечения аварийного освещения, а также при использовании в ночное время суток приборы снижают яркость света при задержке отключения.

Стоит отметить, что данное устройство крайне эффективно при организации охранной системы. Так, например, в качестве сигнализации используется такая разновидность прибора, как датчик объема. Он реагирует абсолютно на все движения в пространстве, даже самые незначительные. Однако стоимость некоторых датчиков присутствия весьма высока, что подталкивает некоторых к самостоятельному изготовлению такого прибора.

Установка датчика присутствия

Итак, у нас есть датчик обнаружения присутствия человека, но где его установить?

Так как такие детекторы могут быть разного исполнения то надо учитывать:

место установки (потолочный или настенный). Настенный прибор лучше размещать над окном, чтобы избежать засветки прибора от солнечных лучей

Для потолочных важно то место, где требуется бóльшая чувствительность;
радиус обзора;
схема питания устройства;
какой объем помещения необходимо взять под контроль;
для внутренних помещений важна постоянная температура, отсутствие пыли и влажности;
для уличного размещения важна защита от погодных условий с большим радиусом охвата.

Крайне нежелательны препятствия на пути волн, в противном случае потребуется установка дополнительных устройств слежения в разных частях помещения.

Также их нельзя размещать вблизи:

  • радиаторов отопления;
  • кондиционеров;
  • лопастных вентиляторов.

Для уличных датчиков желательно наличие навеса с учетом высоты монтажа прибора согласно паспортным рекомендациям.

(adsbygoogle = window.adsbygoogle || []).push({}); (adsbygoogle = window.adsbygoogle || []).push({}); Принцип работы и особенности прибора

Наиболее востребованными устройствами, позволяющими автоматически управлять освещением, являются датчики присутствия для включения света и датчики движения. При установке осветительного прибора данные устройства устанавливаются в его цепь. Как только перемещающийся объект оказывается в радиусе их воздействия, эти приборы включают освещение за счет автоматической подачи сигнала. Если объект остановился или покинул радиус воздействия, осветительный прибор через некоторое время прекращает свою работу.

Датчик присутствия в отличие от датчика движения имеет в основе своей работы сенсор и функционирует благодаря эффекту Доплера, который заключается в динамике длины и частоты волны. Данная динамика улавливается сенсором, который, в свою очередь, направляет ее на устройство с целью включения света или звука. При этом на подачу сигнала не влияют дальнейшее движение или неподвижность объекта, в качестве которого могут выступать люди и крупные звери. Датчик присутствия имеет в своей конструкции антенну и генератор. В случае, если сигнал отсутствует, прибор находится в спящем режиме.

Выбор подходящего датчика движения

Если вас заинтересовало управление освещением с помощью датчиков движения, то обратите внимание на основные моменты при их выборе:

Тип помещения. В зависимости от типа и площади помещения подбирается необходимое оборудование. Например, в длинных коридорах, применяются коридорные датчики движения, которые имеют специальную узконаправленную зону действия; в душевых – датчики с шумовым сенсором и хорошей степенью защиты IP; в общественных санузлах с помощью датчиков можно управлять не только освещением, но и музыкой, водой. Тип монтажа. Подбирая оборудование, необходимо знать, какой потолок в помещении. Например, на автопарковке или лестнице потолок бетонный, поэтому необходим накладной монтаж. А в коридорах бизнес-центров подвесные потолки и необходим датчик встроенного типа.

Допустимая нагрузка. Об этом вы можете узнать из инструкции по эксплуатации любого датчика движения. так же как и другие технические моменты, связанные с монтажом и эксплуатацией изделия. Но хочется заметить, что датчики B.E.G работают со всеми типами светильников, в том числе и светодиодными.

Монтаж оборудования. Помните, что при установки датчика движения, который работает по PIR технологии (пассивная инфракрасная технология), любое препятствие (выступающий потолок, люстра, шкаф и т.д.) уменьшает зону действия устройства. Поэтому датчик должен быть смонтирован , как правило, по центру помещения.

Угол обзора

При выборе датчика обратите внимание на его угол обзора, он может быть от 120 до 360°. Устройство должно охватывать необходимое вам пространство

В случае  если Вам необходимо уменьшить или изменить угол обзора, вы всегда сможете сделать это с помощью специальных линз-масок (шторок), которые поставляются в комплекте с датчиком

Цена и марка. Естественно, стоимость и производитель играют немаловажную роль при выборе датчика движения. Обратите внимание на то, что более производительный и мощный прибор с большим радиусом обзора и с хорошей гарантией, не может стоить дёшево.

Надеемся, что с помощью наших советов вы выберете подходящий именно для решения ваших задач датчик. А в следующей статье мы расскажем о том, как его правильно смонтировать и о самых распространенных ошибках монтажа.

Преимущества и недостатки

ИK датчики обладают рядом преимуществ, обеспечивших повсеместное использование этого вида:

  • избирательность по отношению к контролируемому объекту;
  • надежность канала передачи информации и неприхотливость в процессе эксплуатации;
  • способность современных моделей передавать тревожный сигнал самыми различным получателям: на панель охраны, компьютер, мобильный телефон через GSM модуль с SIM картой;
  • возможность наращивать систему за счет подключения дополнительных датчиков.

К недостаткам инфракрасных датчиков следует отнести:

  • игнорирование охранными датчиками человека, облаченного в плотную, не пропускающую наружу тепло, одежду;
  • возможность глушения радиосигнала 315 и 433 МГц беспроводных датчиков системами подавления.

Что это такое?

Широко распространено применение такой техники для включения света при наступлении темноты на:

  • придомовых территориях;
  • пешеходных дорожках;
  • подъездных дорогах;
  • внутренних проездах.

Также с помощью автоматических регуляторов можно обеспечить идеальную подсветку строительных сооружений, декоративных конструкций. Описание применения датчиков освещенности будет неполным без упоминания сумеречного выключателя. Иногда еще его называют сумеречным реле. Основное назначение этого элемента состоит в полной автоматизации освещения. Такие системы срабатывают не только при окончании светового дня, но и при сумрачной, пасмурной погоде.

Стоит тучам разойтись — и свет отключается или убавляется до минимума

Особенно это важно именно в те моменты, когда освещенность меняется резко. Даже самые ответственные и внимательные люди вряд ли смогут так же быстро реагировать, как автоматика. Современные сумеречные реле могут настраиваться на определенные программы действий

Разумеется, можно и вручную выключить свет, если происходит что-то, не предусмотренное программой

Современные сумеречные реле могут настраиваться на определенные программы действий. Разумеется, можно и вручную выключить свет, если происходит что-то, не предусмотренное программой.

Что представляют собой датчики движения для включения света

Датчик движения представлен пластмассовой коробкой круглой или прямоугольной формы, в центральной части которой располагается окно, закрытое специальной пластмассовой матовой пленкой, которая называется линзой Френеля

Материал достаточно чувствителен, поэтому требует осторожного монтажа и бережной эксплуатации. Через данное окно с помощью инфракрасных волн выполняется отслеживание движения объекта в зоне контроля

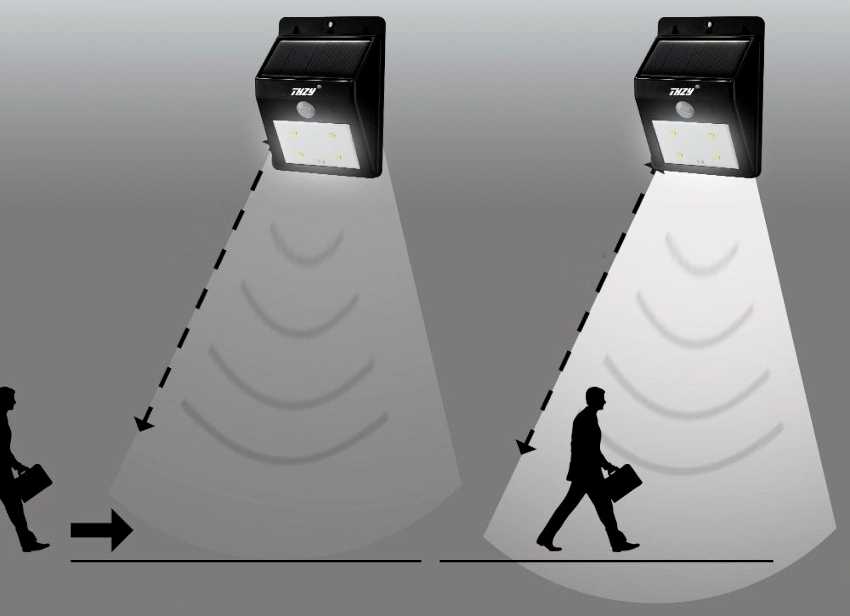

Зона обзора датчика движения ограничивается не только углом его действия, но и дальностью восприятия сенсора.

Как работает датчик движения? Принцип его действия заключается в замыкании силовой цепи в момент улавливания малейшего движения в секторе контроля. Зона обзора ограничивается не только углом действия устройства, но и дальностью восприятия сенсора.

Устройство фиксирует уровень инфракрасного излучения. В случае появления в его зоне контроля объекта, который имеет повышенную температуру, сенсор воспринимает несколько импульсов, воздействующих на цепь, в результате включается освещение. Как только перестают поступать импульсы, цепь разрывается и электричество отключается.

Обратите внимание! Датчик движения отличается от датчика присутствия тем, что последний будет реагировать даже на сквозняк или мелкого грызуна, включая при этом освещение.

Датчики для включения света представлены в широком ассортименте, что позволяет использовать определенный тип в конкретной ситуации. Устройства повышают безопасность объекта, поэтому являются обязательным элементом для охранной системы.

Неправильная установка и настройка датчика движения негативно отразится на эффективности его работы.

Детекторы движения для включения света характеризуются определенными преимуществами. Они позволяют в значительной степени экономить электроэнергию. Устройства обеспечивают максимальные удобства в использовании осветительных приборов. Исключается необходимость поиска выключателя в темное время суток. Они могут работать от сети или быть беспроводными, применяются для включения не только осветительных приборов, но и телевизора, музыкального центра, кофеварки и других приборов.

К недостаткам таких умных устройств следует отнести их высокую стоимость. При установке датчиков движения для включения света необходимо правильно выбрать место, что обеспечит максимальный спектр действия, и строго соблюдать определенные правила монтажа.

Обратите внимание! Неправильный подход к установке устройств негативно отразится на эффективности их работы, вызвав погрешности при эксплуатации.

Общее описание

Датчик присутствия в упрощенном виде представляет собой специальный волноискатель, который улавливает движения в помещении. Например, если человек попал в зону охвата, то есть в ту зону, на которую распространяется работа прибора, то он активирует систему. Она в свою очередь заставит заработать механизм — переключит его в иное состояние.

К примеру, если свет в помещении выключен, то движущийся объект заставит переключится механизм в активное состояние, то есть свет включится. Или же наоборот: если действий в определенно отведенное время движения в зоне охвата не присутствует, то сенсорная система перейдет в дезактивированный режим.

Сейчас датчики движения стали часто использовать в быту, а не только в офисах, производственных или правительственных зданиях для их охраны. Объясняется этот рядом плюсов:

  • включение света автоматическим образом убережет от получения травмы, если в помещении наблюдается беспорядок;
  • если в дом заберутся забраться грабители, то включение света, как, впрочем, и любая активность, отпугнет их.

В отличии от датчика движения датчик присутствия основывается на принципе работы эффекта Доплера. Если заглянуть в физический справочник, то можно понять, что суть заключается в том, чтоб улавливать частоту и динамику распространения волны. Сенсор улавливает малейшее изменение и направляет ее в устройства программного контроля. Оно в свою очередь выполняет переключение, которое проявляется в виде включения света или звука. В датчики присутствия есть генератор и антенна, если сигнала нет, то приборы переходят в спящий режим, но мгновенно включаются при изменении.

Возможные проблемы и их решение

Если датчик исправно включает свет, но с выключением возникают проблемы, первым делом нужно проверить переключатель задержки освещения. Возможно, TIME-регулятор настроен на максимальное время работы, из-за чего интервалы между срабатываниями слишком маленькие: светильник не успевает выключиться.

Совет! Возможно, имеет место недостаточная чувствительность детектора или неправильная настройка LUX-параметра. Нужно выкрутить ручки на максимум, проверить исправность устройства.

Вариант расположения TIME и LUX

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».

Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.

Совет! Инфракрасные детекторы реагируют на любой предмет, излучающий тепло. Поэтому стоит осмотреть помещение на наличие обогревательных приборов.

Технологии отслеживания движений

Перегорание лампы

Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.

Важно! Иногда проблема кроется в соединении провода с клеммным блоком. Из-за попадания пыли и мусора провод окисляется, и детектор перестает работать

Нужно очистить кабель от окисления, конец опрессовать НШВИ.

НШВИ наконечники

Брак и неправильные условия эксплуатации

Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.

Совет! Перед покупкой нужно всегда осматривать детектор на наличие видимых повреждений, если возможно, то лучше проверить его работоспособность в магазине. Нельзя выкидывать гарантийные талоны и коробки от техники: при неполадках можно будет заменить устройство по гарантии.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.

Как подключить?

Несмотря на то что конструкция датчиков для включения света непростая, её можно быстро установить своими руками (если все составляющие системы будут находиться в одном корпусе), монтаж же более сложных систем без помощи специалистов не обойдётся. В случае неправильной установки могут срабатывать ложные сигналы или замедляться работа. Поэтому чтобы избежать возможных ошибок при подключении аппарата следует поэтапно выполнить следующие действия.

  • Вначале обеспечить хорошую зону обнаружения и защитить её от негативного воздействия внешних факторов.
  • После этого осуществляется подключение прибора к электрической проводке с помощью специальной клеммы, которая может иметь три выхода. Надпись на клемме L означает «фаза», она предназначена для подключения кабелей красного или коричневого цвета. N обозначает «ноль», к нему присоединяют синие провода; A – для осветительного устройства и РЕ — заземление. Поскольку цвета кабелей могут отличаться, то для самостоятельного определения «ноля» и «фазы» лучше всего использовать индикатор.

Как подключить датчик движения

Схема подключения

Подключение датчика движения для освещения процедура, не отличающая высоким уровнем сложности, но достаточно специфическая, для выполнения которой необходим определенный опыт и наличие знаний. Специалисты выделяют несколько основных схем подключения оборудования, а именно:

  • Параллельная.
  • Последовательная.
  • Установка нескольких датчиков с применением магнитного пускателя.

В случае последовательного подключения весь процесс управления освещением в помещении или снаружи осуществляется в автоматическом режиме и регулируется самим оборудованием. Когда же свет должен гореть длительное время и при этом объект не будет, совершать движения или будет находиться за пределами контролируемой зоны, параллельно оборудованию устанавливается ручной выключатель.

Схема подключения датчика

Хорошим примером удобства установки выключателя можно назвать гараж со смотровой ямой. Находясь в яме человек, не попадает в зону работы датчика, но нуждается в постоянном источнике света. После завершения работы выключить свет можно вручную.

Для больших помещений необходима установка нескольких элементов, подключение которых происходит от одной фазы в параллельном порядке. При срабатывании любого из датчиков в сети, цепь замыкается, и включаются все остальные.

Схема подключения с магнитным пускателем

Установка магнитного пускателя требуется при использовании мощного источника света или подключения других видов электрического оборудования в дополнение к лампам освещения.

В видео наглядно показано, как выполнять подключение:

https://youtube.com/watch?v=ZPLpEDbUWxg

Монтаж

Монтаж оборудования также имеет несколько важных нюансов, среди которых можно выделить:

  • Обеспечение защиты от воздействия внешних факторов, на которые не рассчитана конкретная модель, способных привести к ложному срабатыванию или к блокировке на срабатывание.
  • Обеспечение доступа к зоне обнаружения.
  • Тип подключения к сети подачи электрической энергии.

Подключение любой модели происходит за счет специальных клемм. Стандартным и часто используемым вариантом является клеммы на 3 вывода, иногда используются на 4 вывода. Расшифровка маркировки установленной на клеммы происходит следующим образом:

  • L- обозначает фазу. Чаще всего это красный или коричневый провод.
  • N – ноль, всегда проводи синего цвета.
  • L имеющая в дополнение штрих или стрелочку, а также букву А обозначает осветительный прибор.
  • PE- заземление.

Большинство производителей придерживаются стандартов в плане выбора цвета проводов, допускается исключения из правил. Поэтому для правильного подключения устройства желательно определять при помощи индикатора фазу или ноль дополнительно.

После выполнения монтажных работ обязательна регулировка датчика, для комфортабельной эксплуатации оборудования в будущем. Она проходит в несколько основных этапов:

  • Регулировка датчика движения для включения света подразумевает настройку уровня чувствительно сенсора. Установка данного показателя позволяет снизить риск ложного срабатывания (в частности при небольшом движении, реагировании на животных, изменение температуры в отопительной системе или за счет работы системы кондиционирования и т.п.). Когда выбрана модель, оснащенная фотоэлектрическим датчиком, то вместо уровня чувствительности сенсора регулируется порог освещенности, при изменении которого оборудование приходит в действие.
  • Пользователь имеет возможность, установить время работы оборудования. Под этим показателем подразумевается временной промежуток до выключения света при отсутствии движения в контролируемой зоне.
  • Когда датчик срабатывает и на уровень шума, то регулируется чувствительность микрофона. Удобно производить данную процедуру при задействовании портативного источника звука, меняя его громкость в радиусе действия датчика.

Проследить произошли ли изменения настроек или нет, в большинстве моделей можно в процессе наблюдения за установленным светодиодным индикатором, меняющим частоту своего мигания при включении оборудования.

Возможные применения

Как мы уже рассмотрели ранее, датчики присутствия применяются в разнообразных ситуациях и помещениях. Их можно установить даже в туалете.

Если уж начат процесс автоматизации управления светом во всей квартире, то зачем обделять вниманием туалетную комнату? И тут тоже можно получить определенные преимущества, если установить детекторы присутствия в туалете:

  • Не надо искать на стене выключатель. Надо сказать, что такое автоматическое управление светом актуально в любых комнатах и даже в таких помещениях как подвал или кладовка.
  • У вас будет своя система автоматического управления светом в туалете.
  • Посещение этой отдельной комнаты станет более удобным.
  • Можно сэкономить деньги на оплате счетов за электроэнергию, так как люди часто забывают погасить за собой свет.
  • Параллельно можно автоматизировать включение вытяжки.
