Приборы для поиска скрытой проводки в стене

Примеры и сравнение популярных моделей

В настоящее время существует такое большое количество самых различных марок и моделей приборов поиска скрытой или оборванной проводки, что все тяжело рассмотреть и описать их характеристики, преимущества и недостатки. Поэтому мы рассмотрим только самые популярные детекторы, которые используются в домашнем обиходе.

  • Электронный тестер №48М является многофункциональным устройством для домашнего использования, который используется для проверки целостности проводов, а также для нахождения скрытой в стене проводки контактным и бесконтактным способом. Имеет светодиодную индикацию и может обнаруживать провода, которые расположены на глубине до 2 см в стене.
  • Устройство для поиска проводки и металлических элементов «Спарта» имеет звуковой и световой оповещатель. Позволяет обнаруживать не только провода, но и различные металлические элементы. Находит места обрыва в цепи.
  • «Поиск» используется не только для точного обнаружения в стене и потолках проводки, но и позволяет проверять правильность фазировки электрических счётчиков, выявлять оборудование с местом обрыва зануления или заземления, проверять исправность предохранителей, определять обрывы в проводке. Оснащён четырьмя диапазонами чувствительности.
  • Искатель «ДЯТЕЛ М» Е121.3 помогает находить скрытую проводку, проверять правильность фазировки счётчиков, обнаруживать фазные провода на различных участках поверхности помещения и т. д. Имеет пластмассовый корпус с ребром ограничения для безопасности работы и четыре степени чувствительности.
  • Небольшой бесконтактный детектор UNI-T UT12А китайского производства позволяет определять напряжение от 90 до 1000 В переменного тока. Имеет световой и звуковой индикатор, а также систему автоматического отключения при 30 минутном простое. Внешне похож на обычный маркер. Очень удобный в домашнем обиходе.
  • Искатель проводки TS-75 в металлическом удобном корпусе позволяет точно определить расположение проводки в стене под током. Имеет световую и звуковую индикацию.
  • Недорогой детектор S100 STANLEY STHTO-77403 американского производства прекрасно подойдёт для домашнего и даже профессионального использования. Позволяет находить не только скрытую проводку, но и места обрыва в цепи. Имеет небольшие габариты и удобный прочный пластиковый корпус.

Если говорить о детекторах отечественного производства, то они отлично подойдут для использования в бытовых целях. Имеют доступные цены и могут предложить хорошее качество. Китайские модели более компактны и удобны в использовании. Также имеют невысокую стоимость, но, как нам известно, данный производитель не может похвастаться длительным сроком службы своей продукции. Выбирая марки известных европейских или американских производителей можно быть уверенным, что детектор прослужит долгое время и будет иметь необходимое количество функционала как для домашнего использования, так и для профессиональной работы при доступной цене.

Конструкция

Для выявления спрятанных в стене проводов используется эффект магнитного резонанса. Для металлических объектов характерно накопление электростатического электричества, что делает их видимыми для специальной аппаратуры. Провод, находящийся под напряжением становится источником мощного электромагнитного поля, что также позволяет распознать его в скрытом от глаз состоянии.

Независимо от вида и сложности, практически любой индикатор, позволяющий обнаружить скрытую проводку, состоит из:

  • антенны;
  • усилителя сигнала;
  • системы индикации.

Конструктивно ИСП чаще всего бывают цилиндрическими (Рис. 3) и плоскими. Первые схожи со стандартными индикаторными отвертками. Для вторых характерно оснащение элементами управления.

Информация об исследуемом объекте может преподаваться в нескольких вариантах. При звуковой сигнализации для анализа используется тональность, длительность и последовательность сигналов. Световая сигнализация обеспечивается светодиодами, различные цвета которых соответствуют той или иной характеристике скрытого провода. Сложные, мультифункциональные приборы снабжаются жидкокристаллическими дисплеями. Такой вариант позволяет одновременно работать с несколькими данными.

Советы по использованию детекторов скрытой проводки

Каким сканером кабеля пользуетесь Вы?

ЭлектростатическимЭлектромагнитным

Здесь несколько полезных советов:

Самый первый совет – перед использованием детектора убедитесь, что батарейка в нем свежая

Если это не так, то точность обнаружения будет крайне низкой и вы можете угодить сверлом прямо в кабель под напряжением или водопроводную трубу.
Если вы пользуетесь генератором для подачи питания в проверяемый кабель, обязательно убедитесь, что он отключен от электросети и на нем нет напряжения! Несоблюдение этого совета может привести к поражению током.
При обнаружении отклика от прибора (неважно, звуковой или световой индикатор он использует) не торопитесь с выводами. Особенно, если это прибор активного типа, металлодетектор

Обстоятельно исследуйте трассу, зарисуйте ее расположение на бумаге или отметьте карандашом на стене. Только после анализа всех данных решайте, где может быть труба или арматура, а где проводка. Также учитывайте входы коммуникаций в известном месте, чтобы отслеживать их трассу дальше.
Имейте в виду, что детектор проводки простого типа (пассивный) в режиме питания от электросети покажет расположение только фазного провода. Нейтраль или защитную землю он не обнаружит, если они идут отдельно от фазных проводов.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Обзор тестера «Дефорт DMM-20»

Тестер «Дефорт DMM-20» выделяется своей компактностью. Какие-либо выступающие детали на корпусе отсутствуют. При этом проводка электрическая в стене обнаруживается очень быстро. В целом данное устройство простое в использовании, и имеется всего только один режим. С его помощью можно определить напряжение сети на небольшой глубине.

Светодиодных индикаторов в этом приборе предусмотрено два. Первая лампочка загорается, когда сеть находится на расстоянии более 20 мм. При этом второй индикатор сработает только в непосредственной близости с проводкой. Звуковая сигнализация в этой модели установлена. Длина прибора 200 мм, ширина 80 мм, а толщина 35 мм. Весит тестер кабеля «Дефорт DMM-200» 18 кг, а обойдется он покупателю в 1100 руб.

Искатель скрытой проводки своими руками: технология изготовления

Для бытового использования хватит и примитивного самодельного детектора. Как вы уже наверняка догадались, описываемая здесь схема является бюджетной, поэтому высокоточного устройства, увы, по ней не сделать. Тем не менее такой самодельный детектор поможет вам не совершить ошибку при ремонтных или строительных работах, либо когда вы пожелаете украсить стену красивой картиной и т. д.

Для изготовления искателя проводки вам понадобится всего несколько радиодеталей, которые при желании достаточно легко отыскать.

Схема

Микросхема

Это основная составляющая прибора, на которой, собственно, он и будет собран. Используйте для этого микросхему еще советских времен – К561ЛA7. Она чувствительна к статике и электромагнитным волнам, исходящим от электроприборов и проводников электричества. Все поля в ней защищены от высокой электростатики специальным резистором – своего рода посредником между микросхемой и антенной.

Антенна

Для антенны возьмите обыкновенный медный провод (длиной от 6 до 15 см) на одну жилу.

Медный провод

При этом помните об одном немаловажном нюансе: если длина будет превышать 10 см, то возникнет риск, что микросхема перейдет в режим самовозбуждения. Это самым непосредственным образом повлияет на корректность работы детектора: даже если глубоко в штукатурке будет пролегать электрический кабель, устройство может никак на это не отреагировать. Если искатель работает неправильно, можете поэкспериментировать с длиной антенны

Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения

Если искатель работает неправильно, можете поэкспериментировать с длиной антенны. Ее (длину) можно сделать больше или меньше рекомендуемых параметров. Если в конечном счете прибор прекратил реагировать на все кроме электропроводки, значит, вы, наконец, нашли требуемую длину. При неправильной длине антенны устройство будет реагировать на любые прикосновения.

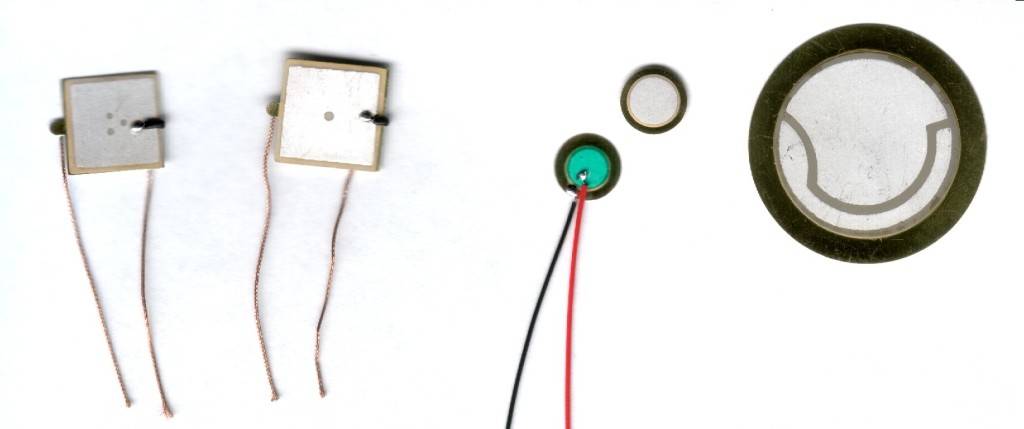

Пьезоэлемент

Пьезоэлемент

Переходим к следующей составляющей искателя – пьезоэлементу. Он необходим для того, чтобы на слух определять, когда детектор улавливает электромагнитные волны (при этом будут раздаваться характерное потрескивание). Раздобыть пьезоэлемент не составит особого труда – возьмите его из старого тетриса, электронных часов или «Тамагочи». Если ничего из этого у вас нет, не отчаивайтесь – замените этот элемент миллиамперметром (возьмите его из старого магнитофона).

Вся конструкция будет питаться девятивольтным напряжением, для этого перед сборкой приготовьте батарейку класса «Крона».

Элемент питания GP (крона)

Сборка конструкции

Процедуру сборки можете выполнить одним из двух возможных способов:

  • с помощью печатной платы;
  • посредством навесной установки.

Второй вариант будет предпочтительнее для примитивной схемы, которая состоит из пяти элементов.

Первый этап. Для начала возьмите лист картона и положите на него микросхему «лицом» вверх. Ножки при этом окажутся снизу и под каждой из них вам нужно иголкой проделать отверстия (всего четырнадцать, по семь на одну сторону). Приготовив место для микросхемы, воткните ее ножки в соответствующие отверстия и согните их с наружной стороны – так вы не только надежно зафиксируете ИМС на картоне, но и упростите себе дальнейшую пайку проводов.

Второй этап. Для следующего этапа (пайки) используйте не слишком мощный паяльник, чтобы не перегревать микросхему. Оптимальный вариант – прибор на 25 Ватт. Собирайте искатель согласно схеме, приведенной в данной статье. Если сделаете все правильно, то искатель заработает сразу же, без каких-либо дополнительных настроек.

Третий этап. Подыщите для устройства любой корпус подходящих размеров и встройте туда схему. Проделайте в корпусе специальное небольшое отверстие для «пищалки», зафиксируйте с другой стороны пьезоэлемент.

Традиционно заканчиваем технологию сборки информативным видеоматериалом. В нем продемонстрировано тестирование «кустарного» и заводского искателей. Оказывается, что изделие, собранное своими руками, точнее определяет месторасположение скрытых электрокабелей.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

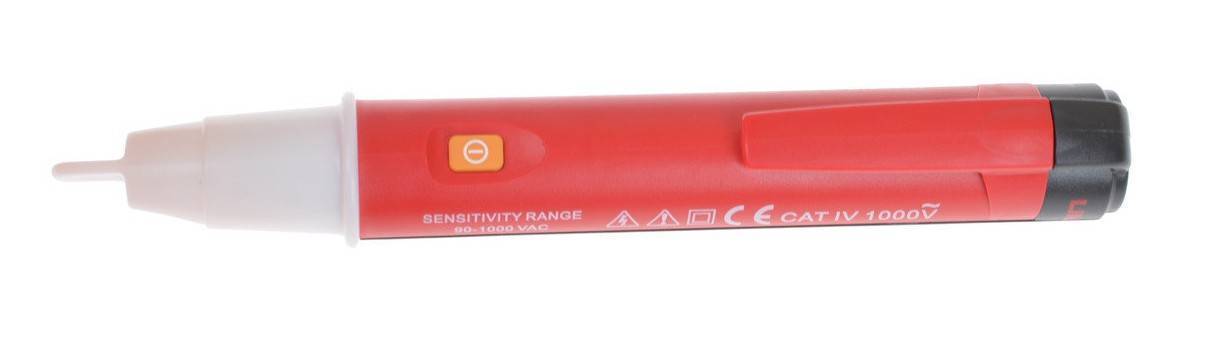

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

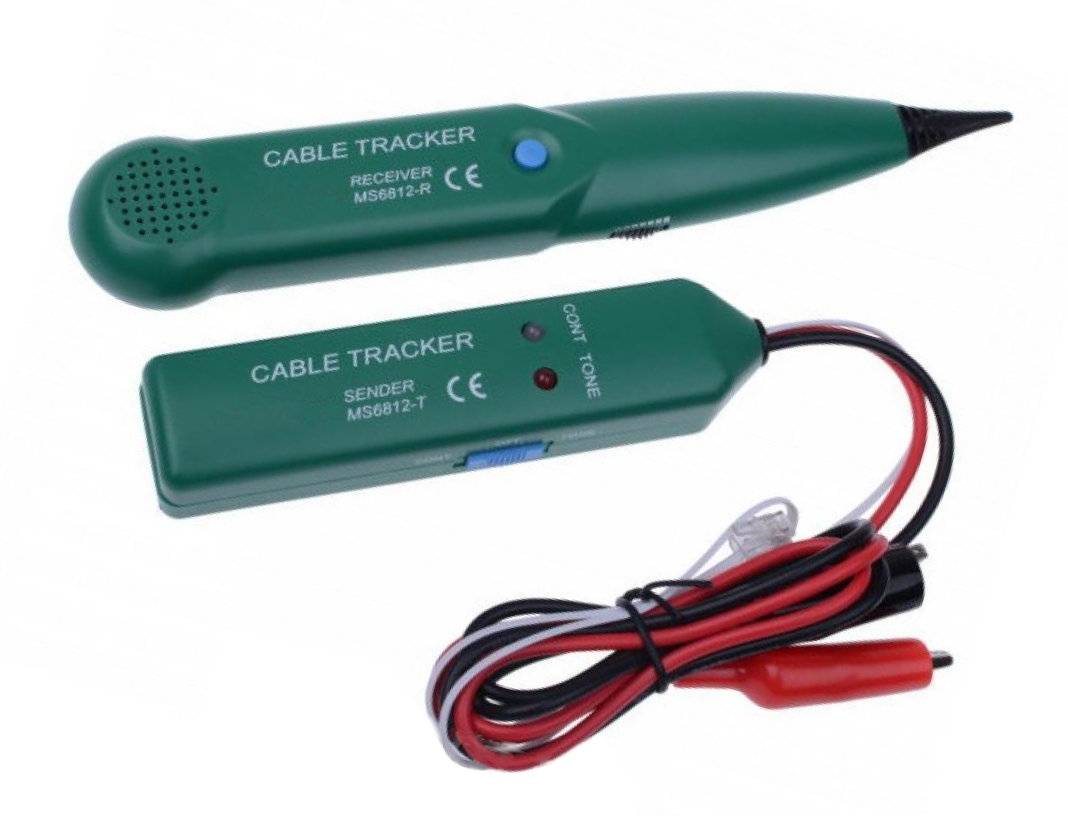

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:300 м
Класс защиты:IP40
Функции:трассировка, топология, генератор сигнала
Размеры:235 х 145 х 51 мм
Вес:500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:до 30 мм
Обнаружение металла:до 50 мм
Обнаружение дерева:до 38 мм

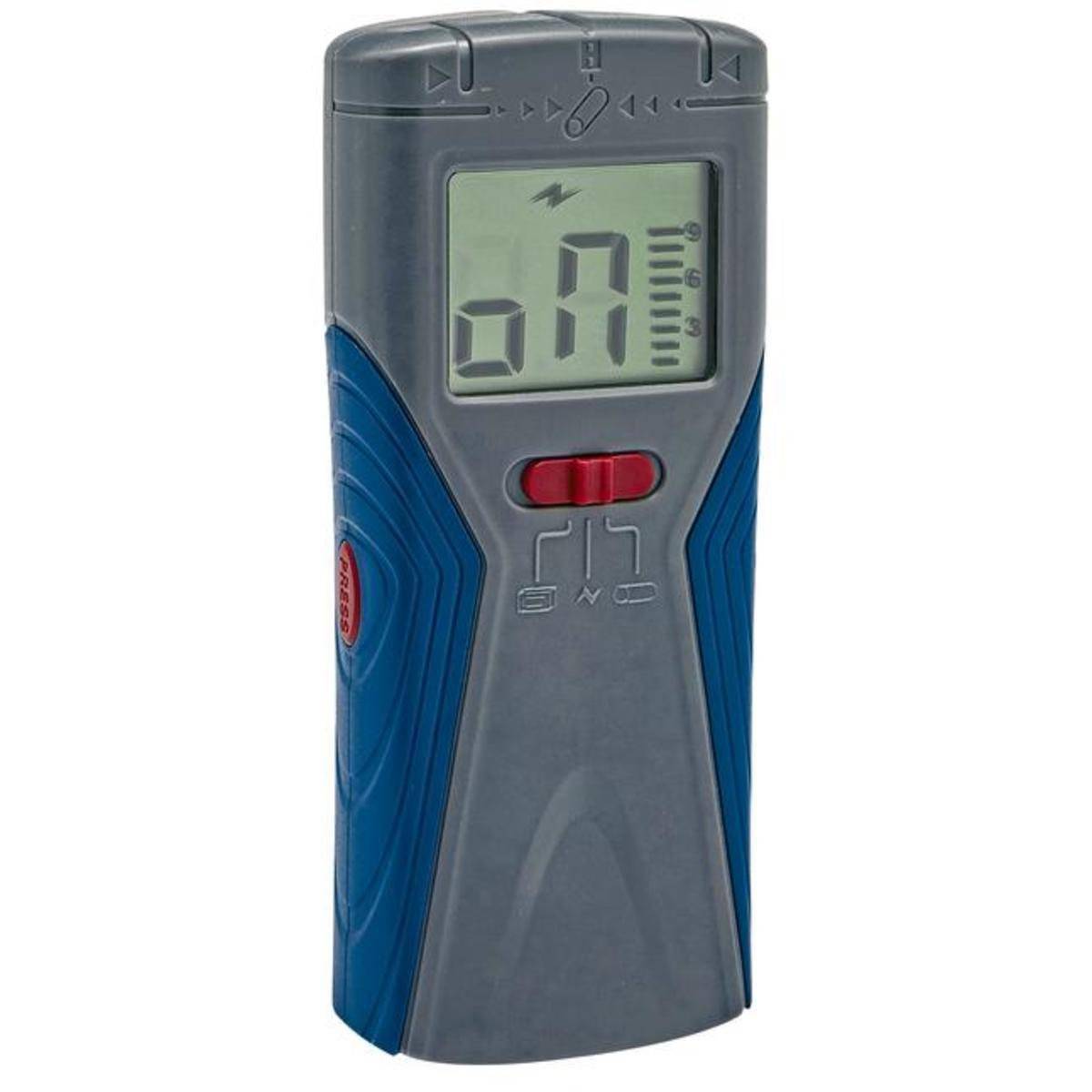

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):50 мм
Обнаружение дерева:19 мм
Обнаружение металла (медь):38 мм
Обнаружение проводки:50 мм
Вес сканера:150 г
Вес в упаковке:340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Детектор проводки своими руками

Не имея навыка в области электротехники, собрать что-то сложное, типа металлоискателя или инструмента, работающего на ультразвуке, будет проблематично. С другой стороны, для дома они не нужны, поскольку слишком сложные и затратные. Есть способ сделать простой детектор проводки в стене самостоятельно из подручных средств.

Для работы нам понадобится паяльник на 60 Вт, батарейка на 9 вольт типа «крона» с креплением, транзистор С945 в количестве трех штук или аналогичный, светодиод, кусок медной проволоки сечением 0,5 мм квадратных, ручка, резистор на 1 кОм, ножницы и схема детектора проводки.

Сначала берем проволоку, отрезаем ее по линейке длиной от 30 до 35 см. Далее берем ручку, вытаскиваем из нее стержень, наматываем по спирали проволоку на стержень. Если ручки под рукой нет, можно использовать деревянную шпажку, диаметр которой подойдет. Намотав, извлеките стержень или шпажку и сделайте так, чтобы с одной из сторон остался кусок проволок до 5-7 см длиной.

Намотка будет своего рода антенной в нашем приборе. Припаиваем намотку к базе транзистора. Его эмиттер припаиваем к базе второго транзистора и аналогично, к третьему. Все коллекторы объединяем в один узел электрической цепи и соединяем со светодиодом.

От светодиода на батарейку, а именно на положительный потенциал. К отрицательному потенциалу припаивают резистор, который в свою очередь идет на эмиттер последнего, третьего транзистора и замыкают цепь. На этом детектор проводки своими руками готов.

Сами решите, будет ли эта схема расположена на стеклотекстолите, который вытравлен хлорным железом, либо вы сможете сделать это «на весу», чтобы быстрее приступить к работе. После пайки, в соответствии с полярностью, подключают батарейку и начинают работать.

Самодельный детектор скрытой проводки

Работать просто. Пока крона подключена, цепь замкнута и под напряжением. Вы подносите антенну в виде намотанной ранее катушки, диаметром в 4 мм к месту предполагаемой цепи питания, и смотрите на светодиод. Если проводка рядом, светодиод загорится. Проверить просто. Для этого можно подойти к выключателю, включить его и посмотреть на светодиод. Если он загорится, значит, цепь исправна.

Что несет ток утечки

Обнаружение токов утечки в электрической цепи (сети) говорит о том, что сопротивление изоляции уменьшилось, либо исчезло вовсе, ввиду разрушения или деформации изолирующего материала. Если говорить просто, то электрический ток нашел лазейку (или лазейки) в цепи, по которым он устремился к земле или на какие-то электропроводящие части, связанные с землей.

Другими словами, параллельно электрической цепи, работающей в нормальном режиме, при нарушении изоляции создается новая (паразитная) электрическая цепь, создающая дополнительную нагрузку на сеть и имеющая к тому же нестабильные параметры.

Определить электротехнические характеристики цепи-паразита практически невозможно, т.к. на нее влияет множество факторов -влажность, форма контура «точка утечки-земля», наличие прогресса по ухудшению изоляции. Тем более такие характеристики могут со временем меняться.

При появлении в сети утечки тока, она начинает работать в ненормальном режиме. Из-за этого появляются потери электроэнергии и риск возникновения пожара в результате разрушения электропроводки, и большой шанс попасть под напряжение человеку. Поэтому при монтаже новой электропроводки нужно обязательно выполнить замер сопротивления изоляции, причем не один раз.

Такая процедура позволит отловить ошибки монтажа еще на ранней стадии. При появлении токов утечки во время эксплуатации электропроводки, с ними начинают бороться установкой УЗО, организацией защитного заземления, монтажом системы уравнивания потенциалов.

Схема детектора обрыва проводки

Данный прототип обнаруживает изолированный кабель под напряжением на расстоянии около 4 см. Использовалась пара bc547b. Эта схема может питаться от батареи CR2032 3 В или от 2 ААА 1,5 В, так что должно работать в широком диапазоне.

Принцип работы тот же — светодиод загорается при приближении к источнику переменного напряжения. Чтоб снизить чувствительность, надо:

  1. уменьшить напряжение питания батареи;
  2. соединить базу с эмиттером второго транзистора (который со светодиодом в эмиттере) с помощью экспериментально выбранного резистора (десятки, сотни кило или мега Ом).
  3. сделать антенну из кабеля экранированного — подключить экран к минусу батареи, обрезать экран до такой длины, чтобы чувствительность не была слишком низкой или высокой.

Для чего надо знать, где идут провода

Если в квартире намечаются ремонтные работы, перепланировка или необходимо на стену что-то новое повесить, нужно знать, где проходит скрытая проводка. При аварийной ситуации с электрикой это тоже необходимо. А план (чертёж) размещения проводов, как правило, у хозяев отсутствует. По правилам провода в стене можно вести только в вертикальном и в горизонтальном направлении. Но через много лет после выполнения монтажных работ нет никакой гарантии, что всё выполнено по правилам. Работа «вслепую» может привести к большим неприятностям.

ФОТО: YouTube.comЭлектропроводка

«Дедовские» способы обнаружения скрытой проводки в стене

Для поиска старой проводки люди пользуются и способами «умельцев», и современными специальными приборами.

Демонтаж обоев и визуальный осмотр

Самый простой способ – это снять обои и посмотреть, как проложены по стене штробы. Но не всегда хочется портить внешний вид стены.

ФОТО: m-strana.ruШтробы на стене для правильной электропроводки

Металлоискатель обнаруживает в стене все металлические предметы, дорогие модели отличают медь и алюминий от железа. Метод даёт погрешность до 5 см и работает при обесточенном проводе.

Мультиметр или радиоприёмник

Комбинация мультиметр-транзистор тоже может служить детектором положения провода. Мультиметр включается в режим измерения сопротивления транзистора на значение 200 Ом. Один вывод триода используется как антенна. Вокруг провода с электрическим током образуется электромагнитное поле, транзистор в этом поле меняет своё сопротивление, мультиметр это явление отслеживает. Точность – до 6 см.

Простой способ поиска возможен с применением маленького радиоприёмника. В проводах идёт переменный ток с частотой 50 Гц. Если приёмник, настроенный на частоту 100 Гц, поднести к стене с проводами, в приёмнике появится треск. Чем ближе к проводам, тем треск сильнее. Перемещая приёмник вдоль стены и отмечая точки максимального шума, можно с точностью до 10 см определить расположение провода.

Индикаторная отвёртка или слуховой аппарат

Индикаторная отвёртка находит провода под током, заложенные не глубже 2 см. Зато с её помощью можно определить, провод целый или оборван. Для этого нужно взяться за один конец провода, а к другому концу прикоснуться отвёрткой.  Если провод целый, то лампочка в отвёртке загорится. Таким же образом ищется фаза и ноль.

Слуховой аппарат, особенно старых марок, применяется так же, как и радиоприёмник.

Основные виды

Разновидности, за исключением разных производителей, поставляющих свои изделия на рынок, касаются принципов работы. Среди прочих, выделяют три основных принципа действия:

1. Электростатика. Это самый простой способ, который работает по принципу распространения электромагнитного поля. Если проводник попадает в него, то прибор дает звуковой сигнал. Чем ближе проводник находится к центру поля, тем сигнал сильнее.

Такие приборы просты в конструкции и удобны в управлении, но рассчитаны всего на глубину до 7 см в самой мощной комплектации. Среди приборов этого подвида есть те, что работают на емкостном принципе, что позволяет даже искать пустоты и дерево.

Если элементы питания такого инструмента истощены, есть вероятность, что магнитного поля будет недостаточно, что приведет к уменьшению глубины нахождения. Поэтому за батарейками электростатического детектора стоит регулярно следить.

Детектор проводки фирмы IEK

Таким инструментом легко найти именно фазный провод. Если по нему идет напряжение, то нужно выключить лампочку при помощи выключателя. Обрыв подачи питания отлично отразится на магнитном поле, что позволит быстро определить нужную нам жилу.

2. Электромагнит. Этот принцип работает совсем наоборот. Т.е, прибор умеет находить проводники, вокруг которых расположено магнитное поле. Оно есть везде, если провод находится под напряжением. Поле располагается, примерно, на 1 см в диаметре вокруг жилы проводника.

Прибор рассчитан на работу до 10 см. Важным условием поиска провода является то, что по нему идет напряжение, поскольку иначе магнитного поля не будет. Поэтому такой инструмент для поиска оборванной цепи питания не подойдет. В остальном, чем больше нагрузка на кабель, тем проще его обнаружить в стене.

3. Металлодетектор. Такой прибор работает по принципу металлоискателя. Он сам создает вокруг себя электромагнитное поле, в которое попадает проводник. В этом проводнике образуется свое поле. Именно на разности потенциалов и работает детектор.

Помимо кабеля, он ищет трубы, арматуру, саморезы и другие металлические предметы. В некоторых случаях это неудобно, поскольку даже в деревянных домах, не говоря уже панельных домах, в стенах может быть металл. Хотя для бурения это подойдет, поскольку вы точно будете знать, что не попадете сверлом в железо.

4. Емкостной прибор. Ранее мы уже говорили, что они способны находить дерево и пустоты. Принцип их работы таков, что емкостной детектор, находясь вблизи кабеля, измеряет его диэлектрическую проницаемость. Такой инструмент считается неточным, что делает его детектором второго плана.

5. Ультразвуковой детектор. Это самый точный инструмент, который есть сегодня в продаже. Он посылает звуковой импульс и анализирует его по принципу «Эхо». Такой инструмент стоит дорого, но для профессиональных работ он идеален.

Детектор скрытой проводки фирмы BOSCH

Среди всего прочего, нужно отметить, что есть комбинированные детекторы, которые сочетают в себе свойства электростатики, металлодетектора, емкостного прибора

Поэтому, выбирая инструмент, даже если ничего о нем не знаете, обращайте внимание на стоимость. Анализ рынка говорит, что до тысячи рублей вряд ли можно найти что-то другое, чем электростатический инструмент

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводкиBOн3 SCH GMS 120 ProfessionalMASTECH MS6906UNI-T UT387BДятел Е121Детектор скрытой проводки FloureonSkil detector 550ADA Wall Scanner 80
Масса, кг0,270,250,1950,12
Обнаруживает материалыДерево, металл, проводкаДерево, металл, проводкаДерево, металл, проводкаДерево, металл, проводкаМеталл, проводкаДерево, металл, проводка
КалибровкаАвтоРучнаяАвтоРучнаяАвтоАвто
Глубина поиска металла, см123-587,68,08,0
Глубина поиска проводки, см5До 7,587,65,05,0
Глубина поиска цв. металла, см887,66,06,0
Глубина поиска дерева, см3,83-523,82,0
Макс. глубина поиска, см12
ПитаниеБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 ВБатарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

  • сильные магнитные и электрические поля;
  • наличие посторонних металлических предметов разных размеров;
  • влажность стены и ее токопроводящие свойства;
  • проложенные поблизости другие скрытые провода;
  • наводки напряжения;
  • другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

DEFORT DMM-20D – для домашнего ремонта

Мультитестер для поиска в стенах, потолочном перекрытии и основании электропроводки, железной арматуры, труб и закладных деталей. Определяет наличие дерева или пустот. Предусмотрено четыре рабочих режима. Прибор оснащён дисплеем для визуального отражения полученных данных.

Дополнительная сигнализация – звуковой сигнал. Детектор помогает определить зоны, безопасные для сверления, штробления или забивания дюбелей. Встроен механизм автоматической калибровки и отключения.

Плюсы:

  • Супер цена, – дешевле только даром. Очень простой и удобный.
  • Приемлемая точность за такие деньги.
  • Эргономичный корпус с резиновыми вставками, удобно держать.

Минусы:

  • Клинит крышка батарейного отсека.
  • Отсутствует подсветка дисплея.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
