Схема подключения и разновидности испытательных коробок

Другие способы соединения электропроводки

Мы рассмотрели наиболее популярные методы соединения проводов, которые используются мастерами. Тем не менее, сделать это можно и другими способами.

Зажимами (СИЗ)

Зажим – это колпачок с проволокой в форме конуса. При соединении проводников из алюминия, этот колпачок сначала заполняют специальным средством, которое препятствует процессу окисления. Как правило, на упаковке с этими зажимами имеется информация относительно их размера, чтобы подобрать вариант подходящий по толщине провода.

Перед соединением, концы проводов зачищают от изоляции, затем немного скручивают, а уже потом наворачивают колпачок. Дополнительные усилия не требуются, потому что пружины плотно фиксируют жилы.

Колпачки СИЗ

Преимущество в том, что такие колпачки позволяют не только соединить проводку, но еще изолируют ее. Тем не менее, обеспечивается меньшая контактная площадь по сравнению с предыдущими вариантами. К тому же, колпачки делают цветными, чтобы электрику было проще разобраться с назначением проводов.

Из отрицательных сторон такого метода следует отметить:

  1. Пружина со временем становится слабой и хуже соединяет жилы внутри. Поэтому не исключается вероятность утечки тока.
  2. Колпачки позволяют соединить только определенное количество проводников (не больше двух, толщиной четыре квадратных миллиметра).
  3. Отсутствует возможность смешанного соединения.

Использование СИЗ-зажимов – пошаговая инструкция

Шаг 1. Необходимо достать провода из распредкоробки и снять с них изоляцию.

Оголенные концы должны оставаться на 3-4 сантиметра

Шаг 2. Теперь концы необходимо скрутить пассатижами, а затем убрать лишнее кусачками.

Так должны выглядеть скрученные провода

Шаг 3. Теперь на жилы следует закрепить колпачки и тщательно их закрутить.

Колпачки должны плотно прилегать к проводам

Шаг 4. Теперь все это необходимо поместить в распределительную коробку.

По завершению отделки, на коробку фиксируют крышку

Болтами

Иногда жилы фиксируют между собой болтами при отсутствии вспомогательных приспособлений. Для этого на болт фиксируют шайбу, сначала наматывают первый провод, затем опять шайбу и второй провод, снова шайбу и затягивают крепление.

Соединение жил болтами

Минус в том, что подобное соединение предполагает использование большого количества изоленты. К тому же, громоздкие болты с шайбами не поместятся в распредкоробку. Поэтому на практике этот метод используют в редких случаях.

Винтовыми зажимами

С помощью винтовых зажимов можно выполнить быстрое соединение проводников. Часто их используют во время подключения осветительных приборов к питанию. Они позволяют подсоединять проводники из меди и алюминия без дополнительной изоляции.

Из отрицательных сторон способа следует отметить:

  • необходимость пайки или опрессовки кабеля перед началом монтажных работ;
  • потребуется регулярно проверять состояние винтов, потому что они часто раскручиваются.

Ответвительным зажимом

Этот соединительный элемент принято называть «орехом», причиной тому стала характерная форма. Он представляет собой зажим со специальными пластинками, где имеются углубления под проводку с винтами по краям. Провода сначала зачищают, затем помещают в отверстия и затягивают винтами.

Такие соединители часто используют при необходимости отвода в помещение от общего стояка из алюминия. Тем не менее, приспособление не получило популярности, потому что из-за размеров не влезает в распредкоробку.

«Орехи» для проводов

Клеммами соединения «ВАГО»

Метод соединения электропроводки, который при всей своей надежности отвечает стандартам безопасности. Отрицательные отзывы на эти зажимы связывают с покупкой подделки или неправильным подбором в соответствии с нагрузкой.

Клеммы имеют международные сертификаты качества, отличаются простотой монтажа, поэтому стремительно набирают популярность. Единственный минус — высокая стоимость.

Стоит отметить и другие преимущества соединителей «ВАГО»:

  • соединение разных металлов;
  • фиксация нескольких проводников (больше 2-3);
  • надежная фиксация;
  • минимальные габариты.

Соединение проводов клеммами «ВАГО» – пошаговая инструкция

Шаг 1. Необходимо достать провода из распределительной коробки и зачистить от изоляционного слоя.

Оголенные участки должны быть около 1 сантиметра

Шаг 2. Теперь необходимо засунуть провода в клеммы и защелкнуть их.

Следует потянуть провода, чтобы убедиться в надежности фиксации

Шаг 3. Далее провода с клеммами необходимо сложить в коробку.

Теперь можно сделать финишную отделку

Стоимость монтажа КИП

Стоимость монтажа и подключения коробки испытательной сравнительно невелика, при этом все работы по подключению выполняются в строгом соответствии с нормативной документацией, что гарантирует беспроблемную сдачу узла учета инспектору Мосэнергосбыта.

Цена монтажа — от 1999 рублей за одну испытательную коробку!!! Позвоните и убедитесь сами.

Цена услуги по монтажу и подключению испытательных клеммных коробок складывается из нескольких составляющих, среди которых:

  • стоимость самого оборудования (коробка, провода, наконечники, маркировочные материалы), закупочные расходы;
  • стоимость электромонтажных работ по демонтажу и монтажу испытательных коробок;
  • наценка за выполнение работ во внеурочное время, выходные или праздничные дни, стесненность условий.

Использование испытательных коробок — это непременное условие для подключения потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Для получения подробной информации по устройству узлов учета электроэнергии обратитесь к нам в офис по телефону

Как произвести правильное подключение?

     При установке и подключении испытательных блоков необходимо соблюдать строгий порядок, в соответствии с правилами ПЭУ. Там четко указано, что цепи учета электроэнергии нужно выводить на специально предназначенные для этого зажимы, либо вот на такие испытательные коробки.

     В соответствии с правилами, подключение трехфазных индукционных или электрических счетчиков через испытательную коробку чрезвычайно важно. Как уже было сказано выше, это позволит не отключать нагрузку потребления, если необходимо включить образцовый счетчик для проверки

Также это поможет закоротить вторичную цепь трансформатора тока, либо отключить цепь напряжения (при том, на каждую фазу счетчика при его замене).

     Будьте внимательны, все работы по: монтажу, демонтажу, подключению и отключению счетчиков и переходных испытательных коробок могут производиться только квалифицированными специалистами. Также эти люди должны иметь специальный допуск (для электроустановок, напряжение которых доходит до 1000 В).

     При этом, стоит отметить, что в правилах устройства электроустановок нет конкретных схем по подключению. Но там есть строгие требования к такого рода схемам (в том числе, по возможному закорачиванию, пломбированию). Поэтому, эти требования также необходимо соблюдать.

     Зачастую, благодаря установке приборов учета для потребителей, через трансформаторы тока (ТТ), стоимость электроснабжения удешевляется. Но при этом, повышается его надежность. Это связано с тем, что сила тока приборов учета, предназначенных для прямого включения, не высока. Но это ограничение снимается, если использовать трансформаторы тока.

     Благодаря этому, непосредственно на том месте, где и происходит установка счетчика, можно будет: заменить и проверить схему присоединения, определиться с погрешностью в измерениях. И при этом нагрузочный ток будет оставаться в наличии, нет необходимости отключать потребителей.

     Наиболее универсальным, распространенным способом подключения, который способен обеспечить безопасность обслуживания, является: подключение счетчиков через ТТ, при помощи переходной коробки для низковольтной сети (220В).

Здесь приведена возможная схема подключения.

     Для того, чтобы «закоротить» токовую цепь, достаточно будет просто вкрутить винт в отверстие. Напомню, цепь учета нужно выводить на специально предназначенные для этого зажимы (выбрав отдельные сборки, или же секции из общего ряда). Когда зажимов нет, выбирается установка испытательного блока.

     Отсоединять провода и кабель, когда включен образцовый счетчик, не требуется, если есть такие зажимы. Вторичная цепь трансформатора тока будет закорочена, а токовая цепь и цепь напряжения счетчика отключена.

     После закорочения токовой цепи, можно будет снять перемычки. Если будет нужно отключить цепь напряжения по каждой из фаз, то достаточно сначала открутить винт, а потом уже снять конкретную необходимую перемычку. Пломбирование также не составит труда, сборки и коробки зажимов электросчетчиков имеют специально предназначенную для этого конструкцию.

Подводя итог:

• Для начала нужно закоротить токовую цепь трансформатора тока при помощи специальных винтов;

• Затем снять перемычки для отключения токовой цепи прежнего счетчика. Это делается для того, чтобы исключить его влияние на показатели образцового счетчика;

• Временно подключить к переходной коробке образцовый счетчик;

• Выкрутить винты, тем самым разомкнув цепь трансформатора.

    Обратите внимание, цепь вторичных обмоток трансформатора тока обязательно должна быть заземлена и закорочена, а напряжение снято. Это делается для безопасности

Для этого используются специальные колодки. Использование таких колодок позволит безопасно отключить и снять электрический счетчик для дальнейшей проверки и замены.

     Дополнительно, чтобы защитить общую шинку от замыкания, на корпусе коробки, с обратной стороны, имеется картонная прокладка. Стоит отметить, что использование таких переходных коробок происходит только, если счетчик включается через измерительные трансформаторы тока. Если счетчик имеет прямое включение, такую коробку никогда не используют.

     С помощью такого устройства можно подключить прибор для снятия замеров, при этом не нарушая схемы.
В целом, переходная коробка является очень полезной вещью. С помощью нее можно проверить все прямо на месте, при этом не потребуется демонтаж. Также можно будет заменить счетчик с непрямым включением, при этом потребитель не будет обесточен. Это действительно удобно.

Монтаж устройства

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

  1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
  2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Виды электрических соединительных колодок

Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.

Пружинные

Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:

  • для монтажа не требуется опыта и инструментов;
  • зачищенный конец провода фиксируется пружиной после вставления в паз;
  • соединение надежное и долговечное.

Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.

Винтовые

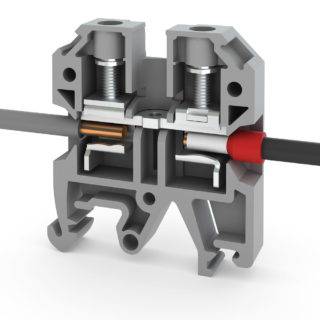

Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:

  • возможность использовать многократно;
  • колодка состоит из множества частей;
  • монтаж осуществляется одной отверткой.

Недостатки винтовых колодок:

  • чувствительность к вибрации;
  • не рекомендуется для алюминиевого кабеля;
  • требуется регулярное обслуживание (затягивание винтов).

Ножевого типа

Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:

  • ускоряется монтаж;
  • компактные габариты;
  • не требуются профессиональные навыки для установки.

Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.

Клеммы на пластиковых колодках

Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.

Зажимы для ответвлений типа «орех»

Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.

Для распределительных коробок

В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.

С предохранителем

Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.

Типовые различия


Испытательная коробка в электрощитке

Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:

  • колодки, устанавливаемые в цепях питания 380 Вольт;
  • те же изделия, но рассчитанные на 220 Вольт;
  • низковольтные образцы, предназначенные для установки в сети 110 Вольт.

Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.

В общем случае испытательные коробки классифицируются по следующим характерным признакам:

  • назначение;
  • способ монтажа;
  • количество рядов на подложке;
  • число контактных групп в каждом из них;
  • тип фиксации и марка провода;
  • исполнение (угловые коробки или прямые).

По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.

В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.

Схемы подключения счетчиков, однофазные

Устройство электросчетчика представлено измерительной системой, состоящей из токовой обмотки и обмотки напряжения, а также винтовых зажимов (клемм) для подключения проводов.

Назначение контактных зажимов:

Винт напряжения предназначен для отключения обмотки напряжения при поверке электросчетчика. Рассмотрим функциональную схему подключения электросчетчика. Она не является какой-то конкретной схемой (например, квартирного щита), а служит исключительно для понимания логики включения счетчика в сеть. Поэтому здесь не приводятся номиналы выключателей и сечения проводников. По этому поводу читайте нашу статью «Электропроводка в квартире. Схема разводки электрики«.

Распределение электроэнергии начинается с вводного двухполюсного автомата, который выполняет функцию защиты счетчика и отходящих линий, а также в качестве устройства отключения счетчика при ремонте или замене. Однако в реальной жизни вводной автомат может быть установлен за счетчиком (по ходу электроэнергии). Делается это с целью ограничения доступа к счетчику. После автомата фазный (L) и нулевой (N) проводники подключаются к соответствующим входным зажимам счетчика — 1 и 3. Выход счетчика (нагрузка) — это зажимы 2 (L) и 4 (N). От этих зажимов проводники подключаются к противопожарному УЗО, после которого электроэнергия распределяется по однополюсным автоматическим выключателям, а нулевой рабочий проводник заводится на общую нулевую шину.

Это самое общее описание, которое не затрагивает другие технические детали — например, параметры отходящих линий, выбор номиналов вводного автомата и УЗО.

Соединение проводов

Перед тем как установить коробку и закрыть крышкой, нужно соединить проводку. Надежный контакт может получиться только при соблюдении всех правил соединения проводов между собой. В противном случае контакт получится слабым или будет полностью отсутствовать. Это приводит к серьезным проблемам, когда в розетку включается электрооборудование повышенной мощности.

Основное требование, предъявляемое к монтажу распределительных коробок, заключается в обеспечении свободного доступа ко всем соединениям проводов. Если изначально коробку будет закрывать отделка, то в случае неисправности, его придется полностью снимать или удалять для проведения ремонта.

Сама проводка внутри коробки может соединяться между собой любым удобным способом. Чтобы выбрать наиболее подходящий вариант соединения, следует подробнее рассмотреть каждый из них.

Основные способы соединения проводов

Самым распространенным методом является скрутка. Однако данный вариант считается не вполне надежным, поскольку соприкосновение между проводами происходит на небольшой площади. Со временем такое соединение внутри распредкоробок ослабляется, нагрузка возрастает и применение мощных приборов становится невозможным.

Гораздо эффективнее считается опрессовка с использованием соединительных гильз. Каждая гильза выбирается в зависимости от общей толщины соединяемых проводов. Фиксация осуществляется с помощью специального обжимного инструмента – пресс-клещей. Данная процедура выполняется в следующем порядке:

  • Зачистка изоляции проводов на нужную длину, соответствующую длине гильзы.
  • Ввод в гильзу кончиков проводов.
  • Обжим гильзы пресс-клещами.
  • Место соединения изолируется термоусадочной трубкой или изолентой.

Следующий способ – сварка считается очень надежным, поскольку соединение получается в виде единого целого провода, не поддающегося окислению в процессе эксплуатации. В этом случае устанавливаемую коробку можно не трогать в течение длительного времени. Данная операция будет сложнее по сравнению с обжимом, а для ее реализации потребуются следующие инструменты и материалы:

  • Специальный сварочный аппарат на 24В, мощностью не ниже 1 кВт.
  • Угольные электроды.
  • Флюс или канифоль, защищающие металл от окисления.
  • Очки и перчатки для индивидуальной защиты во время работы.

Для работы с аппаратом должны быть хотя-бы минимальные навыки. Провода очищаются от изоляции, а их поверхность до блеска зачищается наждачной бумагой. После этого они скручиваются обычным способом и прижимаются к электроду, в углубление которого засыпан флюс. Провода необходимо удерживать в этом положении до появления контактной точки в виде шарика.

Место соединения очищается от излишков флюса, покрывается лаком и изолируется.

Метод пайки чем-то напоминает сварку, однако у него имеются существенные отличия. Для соединения проводов применяется припой, расплавляемый с помощью паяльника. Единственным недостатком данного способа является ненадежность соединений в местах, подверженных сильному нагреву.

При отсутствии навыков пайки, этим методом пользоваться не рекомендуется. Неправильное соединение может привести к разрыву в этом месте даже при незначительной нагрузке. Сам процесс выполняется так же, как и при сварке, с той разницей, что расплавляется не металл проводов, а припой. Для более надежного скрепления расплавленная масса должна обязательно затекать внутрь скрутки. После изоляции коробку можно окончательно устанавливать на свое место.

Как правильно соединить провода в распределительной коробке

Соединение проводов в распределительной коробке

Что такое распределительная коробка

Коробка уравнивания потенциалов (КУП): монтаж и особенности эксплуатации

Коробка уравнивания потенциалов

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Схема установки

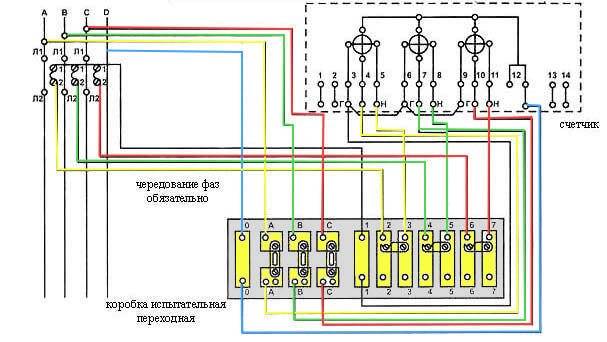

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета .

С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости снять электросчетчик, перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.

ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Наверняка вы не знаете:

  • Типы клеммных колодок
  • Как собрать трехфазный щит своими руками
  • Как подключить магнитный пускатель

Источник

Монтаж устройства


Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для  электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока  главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
