Обзор пластиковой водосточной системы «Технониколь»

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

  • при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
  • для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
  • вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

  1. крышки, прикрывающей верх изделия;
  2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
  3. кольца, придающего воронке герметичность;
  4. водоприемной чаши, откуда вода перенаправляется в слив;
  5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Особенности

Технониколь – современный материал, который используется для покрытия крыш, установки и монтажа водосточных конструкций. Отличительной особенностью самого материала является его легкость. Не нужно будет переживать о чрезмерном утяжелении системы. Но при этом не нужно опасаться и того, что на фоне этого материал будет недолговечным. Он вполне устойчив к внешним механическим повреждениям (будь то удар града или же длительное давление снежной массы), а также к перепадам климата (плюс-минус 10-15⁰C никоим образом не отразится на состоянии материала).

Помимо этого, у материала отличная гидро- и звукоизоляция. Любые установки с применением Технониколь обеспечивают полную изоляцию шумов, посторонних воздействий, влаги.

Виды водосточных воронок

Кровельная водосточная воронка может изготавливаться из оцинкованного металла, меди или поливинилхлорида. Экземпляры из оцинковки используют чаще других, благодаря демократичной цене. Медные воронки из-за заоблачной стоимости не снискали популярности, тем более что сочетаются они не со всеми кровельными материалами. Изделия из поливинилхлорида отлично подходят для монтажа на мягкой черепице, шингласе, ондулине.

В специализированных магазинах встречаются следующие виды водосточных воронок:

  1. Колпаковые. Понять, что перед вами колпаковая воронка, поможет защитная сетка, напоминающая колпак или стакан, возвышающаяся над поверхностью крыши. Она не только справляется с большим потоков воды, но и отфильтровывает ее от крупных примесей, не давая водостоку засоряться.

Плоские. Воронка, устанавливаемая в уровень поверхности крыши, ее монтируют на эксплуатируемые плоские кровли, покрытые плиткой или асфальтом. С подогревом. Такая воронка подогревается установленным в ней тепловым кабелем, подтапливая снег, не давая образовываться ледяной корке, препятствующей водостоку.

С вертикальным или горизонтальным выпуском.

Инструкция по монтажу водосточной системы Технониколь

Водосточная система компании Техзнониколь – совершенно новый продукт, который отвечает всем современным характеристикам, изготавливается с учетом самых последних потребностей рынка, а так же отличается высоким качеством и гарантией эксплуатации. Читайте о том, какую функцию выполняют водоотливы.

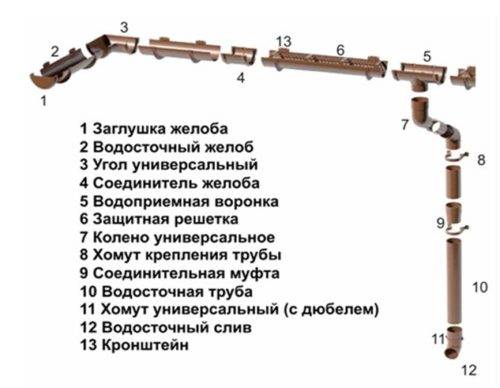

На картинке структура и характеристики водосточной системы Технониколь

Характеристики водосточной системы Технониколь

Водосточные системы марки Технониколь обладают прекрасными характеристиками, к которым относятся:

Удобство и легкость монтажа. Такую п систему достаточно просто собирать и монтировать

Важно лишь соблюдать некоторые требования и учитывать геометрию самого здания;
Легкий вес. Современные высокопрочные материалы отличаются легкостью конструкции, благодаря чему карниз не будет перегружаться;
Универсальность

Водосточная система рассматриваемого типа может монтироваться не только на новые дома, но и на те строения, которые уже эксплуатируются. Кроме того, возможна установка водостоков на здания любой сложности;
Герметичность. Надежность каждого элемента обеспечивает исключительную герметичность системы, и компенсируют линейное расширение материала. Кроме того, герметичность обеспечивается благодаря специальным элементам, изготовленным из резины, таким как:
Уплотнители;
Элементы с функцией защелкивания.

Гарантия эксплуатации составляет 15 лет.

Об особенностях монтажа водостоков читайте на этой странице.

Все вышеперечисленные характеристики и отличают водосточные системы Технониколь от аналогов, производимых на рынке сегодня.

Инструкция по монтажу водосточной системы Технониколь

На фото водосток фирмы Технониколь

Для правильного монтажа всей конструкции важно знать несколько правил, которые помогут добиться отличных результатов и продлить эксплуатацию:

В процессе проектирования важно уделить особое внимание воронкам, размещение которых должно быть тщательно продумано относительно дождевых решеток;
Центр желоба обязательно должен быть совмещен с краем крыши, а внутреннюю его сторону важно разместить на 50-80 мм от стены дома;
Перед установкой водостока крепится лобовая доска;
При обводе крыши, имеющей достаточно сложную геометрию, необходимо воспользоваться муфтами с разными углами развертки.

Установка водосточной системы Технниколь на крышу так же имеет свою технологию, которая имеет свои особенности и для правильного проведения работ все же необходимо иметь определенный опыт и знания. Данная технология включает в себя следующие шаги:

Производится осмотр строения, дабы установить точки будущего расположения воронок

Кроме того, на этом этапе важно определить всю протяженность системы и точную длину труб, а так же их количество;
Если воронки системы будут являться элементами несущими, то крепление водостока стоит начинать именно с установки воронок. Если же воронки не имеют несущей функции, то изначально необходимо зафиксировать кронштейны на лобовой доске, которые будут поддерживать желоба;

Такие муфтовые крепления легко разбираются, что в значительной степени облегчает возможный ремонт в будущем.

  • После укладки желоба можно начинать монтаж водосточной трубы или нескольких труб, в случае необходимости, крепить к стене которые нужно воспользовавшись хомутами;
  • Чтобы защитить желоб от попадания различного рода мусора, например листьев, лучше установить специальные сетки, свернутые в трубочки и скрепленные между собой клипсами из пластика.

Если точно следовать технологии устройства водосточной системы, то монтаж не будет сложным и займет совсем немного времени. Правильно установленная водосточная система Технониколь сможет прослужить долгие годы и, при этом не потеряет своей привлекательности и сохранит функциональность. О преимуществах металлических водосточных систем читайте на этой странице.

Стоимость водосточной системы Технониколь

Водосточные системы Технониколь разработаны с учетом новейших технологий и нужд потребителей, благодаря чему такой вид систем отличается не только высоким качеством всех комплектующих, но и доступностью.

На изображении водосточная система на многоэтажном доме

Чтобы узнать точную стоимость всей системы необходимо точно просчитать следующие аспекты:

  • Площадь кровли;
  • Сложность проекта;
  • Желоба;
  • Защитные решетки;
  • Соединители для желоба;
  • Водосточные сливы;
  • Хомуты;
  • Кронштейны;
  • Хомуты с дюбелем (при необходимости);
  • Воронка для желоба – от 210 рублей;
  • Заглушки – от 55 рублей за штуку;
  • Колено трубы – 130 руб;
  • Кронштейны – от 40 рублей;
  • Муфты – 70-75 рублей за одну штуку;
  • Слив – от 125 рублей;
  • Водосточная труба – от 340 руб;
  • Углы для желоба – от 190 рублей за штуку.

Особенности производства водостоков

Многочисленные отзывы наглядно доказывают, что Технониколь удалось создать систему действительно высокого качества и с отменными эксплуатационными характеристиками.

Этого удалось достичь за счет применения высококачественного поливинилхлорида и передового оборудования. Сегодня пластиковые системы предлагаются в коричневом и белом цветовом исполнении.

В общей сложности приобретаемый водосток позволяет клиенту получить полный перечень необходимых элементов для организации водоотвода на собственном доме:

  • Трубы, диаметр которых составляет 80 сантиметров;
  • Желоба для стока воды. Их диаметр составляет 12,5 сантиметров;
  • Воронки для водостока;
  • Сливы;
  • Углы и колена, которые являются универсальными;
  • Соединительные муфты;
  • Хомуты;
  • Соединители элементов водостока.

Основные преимущества

Система verat от компании Технониколь отличается рядом серьезных преимуществ и особенностей по сравнению с конкурирующими изделиями. Приведем основные критерии, которые заставляют потребителей делать выбор именно в пользу verat.

  1. Присутствует в конструкции водостока защитная решетка. Она позволяет предотвратить попадание в желоба ветвей, листьев и прочего крупного мусора.
  2. Система verat отличается надежностью и отличной герметичностью. Это достигается за счет использования уплотнителей из резины и элементов со специальными защелками.
  3. Малый вес системы. Конструкция водостока verat отличается своей легкостью, одновременно с этим демонстрируя отличную прочность. Система создается из легких материалов, тем самым способствует минимальной нагрузке на карнизы.
  4. Устойчивость водостока к климату. Поскольку verat — это продукт отечественного производителя, его изготавливали с прицелом на использование в наших климатических реалиях. Инструкция указывает, что диапазон рабочих температур системы водостока от Технониколь составляет от -50 до +50 градусов по Цельсию.
  5. Стойкость к ультрафиолетовому излучению и коррозии. Тоже немаловажные критерии, которые обеспечивают длительный срок службы системы водостока без потери эксплуатационных характеристик.
  6. Легкий монтаж водостоков. Самостоятельно выполнить монтаж системы не составит труда. Дополнительно вам поможет видео инструкция. Вне зависимости от геометрических или архитектурных особенностей здания, произвести монтаж системы verat своими руками довольно просто.
  7. Универсальность применения водостока. Такие системы как verat от компании Технониколь подходят практически для всех сооружения, начиная от новостроек, заканчивая домами, которые давно введены в эксплуатацию.
  8. Длительный срок службы. Согласно заявлениям производителя, их водосточная система способна служить около 30 лет. При этом пластиковые конструкции имеют гарантию на 15 лет.

https://youtube.com/watch?v=Y7mF6NUqsAg

Производим проверку

Строительным уровнем или нивелиром проверяем уклон желоба. Чтобы убедиться в герметичности конструкции, нужно заткнуть слив, в желоб налить воду и ждать, появится ли протекание. Теперь слив нужно разблокировать и посмотреть, за какое время стечет вода, и не остается ли она в желобе.

Насколько верно смонтированы желоба у края крыши, проверяют рейкой. Она должна легко проходить под желобом. Если упирается, значит допущена ошибка. С помощью поливочного шланга можно проверить наличие переливов. Для этого шланг с водой ориентируем на скат кровли. Если вода не переливается, вы все сделали правильно. Напор воды должен быть средним.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

  • при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
  • для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
  • вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

  1. крышки, прикрывающей верх изделия;
  2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
  3. кольца, придающего воронке герметичность;
  4. водоприемной чаши, откуда вода перенаправляется в слив;
  5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Плоские

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов.

Установка системы

Монтаж системы производится в два основных этапа:

  1. разработка чертежа;
  2. подготовка материалов и оборудования;
  3. выполнение установки.

Подготовка к монтажу

Итак, первый этап установки – это разработка чертежа будущей системы водоотведения.

Стандартными элементами являются:

  • заглушка, устанавливаемая на окончании желоба, если не производится его соединение с другими элементами;
  • желоб, предназначенный для сбора воды с крыши;
  • углы (внутренний и внешний) для соединения желобов на углах строения;
  • соединительные элементы, дополненные резиновыми прокладками для герметизации стыков системы;
  • сборные воронки;
  • решетки для желобов для защиты от попадания в систему листвы и иных сторонних предметов, которые могут привести к засорению;
  • водосточная труба, используемая для отведения стоков;
  • хомуты и кронштейны для фиксации труб.

Основные составляющие системы водостока

Поскольку пластиковая система водоотводов Технониколь универсальна, то при разработке проекта необходимо:

  1. определить количество водосборных воронок (как правило, воронка должна быть установлена с каждой стороны дома);

При обустройстве системы водостоков на домах с большой площадью водосборные воронки, как правило, устанавливаются с каждой стороны строения. При установке системы на малые строения можно организовать 1 – 2 стока с противоположных сторон.

  1. в зависимости от периметра рассчитать количество требуемых желобов и крепежных кронштейнов;
  2. определить количество уголков, переходников и иных элементов для соединения отдельных частей системы;
  3. в зависимости от высоты строения рассчитать длину водоотводных труб.

Чертеж системы водостока дома

На заключительном этапе проектирования необходимо определить способ утилизации стоков из системы. Вода от дождя и снега может:

собираться в емкость для дальнейшего использования, например, мытья машин, садовых дорожек, полива растений;

Сбор стоков с крыши для использования в быту

утилизироваться в канализационную систему дома.

Отвод стоков в канализацию

Оборудование для установки

В ходе выполнения работ по монтажу водосточной системы потребуются:

  • лестница или строительные леса;
  • шнур (толстая нить);
  • инструменты для разметки;
  • шуруповерт;
  • лобзик или ножовка.

Последовательность монтажа

Инструкция по выполнению монтажных работ прилагается к системе при покупке. Устанавливая систему водостоков своими руками, действовать рекомендуется в следующей последовательности:

  1. в соответствии с разработанной схемой в выбранных местах устанавливаются водосборные вороники;

Крепление воронок и кронштейнов для желобов производится к лобовой доске саморезами, входящими в комплект системы.

  1. далее закрепляются два концевых кронштейна для фиксации желобов, причем таким образом, чтобы полученная направляющая была с уклоном в 2 – 3 мм на 1 м длины системы. Это позволит воде самотеком поступать в воронки и трубы для утилизации;

Правила установки концевых кронштейнов

  1. между концевыми кронштейнами натягивается нить, позволяющая корректно расположить остальные крепежные элементы;
  2. производится фиксация кронштейнов;

Размещение крепежных элементов

Для надежности системы кронштейны рекомендуется располагать на расстоянии 50 см – 60 см друг от друга.

  1. в кронштейны устанавливаются желоба. Для соединения отдельных частей системы используются специальные муфты. Герметизация соединений достигается путем расположения в муфте уплотнителя. Фиксация желобов осуществляется при помощи защелкивания;

Правила соединения желобов муфтами

  1. на концевые желоба устанавливаются заглушки;

Установка заглушки на желоб

  1. производится фиксация хомутов для крепления водосточных труб;
  2. собирается система водоотведения и фиксируется хомутами;

Сборка и крепление водоотводных труб

  1. производится проверка работоспособности системы и проверка стыков на герметичность.

Более подробно с процессом установки системы водостоков на жилой дом можно ознакомиться на видео.

Для покупки системы  рекомендуется обращаться к официальным представителям компании Технониколь, которые помогут разработать индивидуальную схему и произвести необходимый расчет материалов.

Сколько стоит водосточная система Технониколь

Показатель затрат зависит от многих факторов, определяемых конструктивными особенностями устройства. Можно с уверенностью сказать, что не бывает двух одинаковых систем. Поэтому к их комплектации нужен скрупулёзный и тщательный подход.

Элементы водостоков Технониколь купить в Москве можно по таким ценам:

  1. Приёмные воронки – от 215 рублей за штуку.
  2. Заглушки для лотков – от 56 рублей.
  3. Кронштейны для труб и лотков – за 42.
  4. Колена труб – 132.
  5. Сливы – от 130 рублей.
  6. Муфты – за 71-76.
  7. Углы желобов – порядка 190 рублей за штуку.

Комплектность водослива в первую очередь зависит от сложности кровли и ее площади. В свою очередь это влияет на количество таких деталей, как защитные решётки, соединительных муфт и желобов, хомутов и кронштейнов, заглушек и колен. Например, чтобы купить для водостока Технониколь нужное количество крепежных кронштейнов, надо знать общий метраж водостока – крепления должны делаться через каждые 0,5-0,6 метра.

Характеристики водосточной системы ТехноникольИсточник pinterest.com

Расчет необходимого количества компонентов

1. Желоба



Nкарниз свесов = L ÷ 3,0 м

2. Угловые элементы



Nуглов = Суммарное количество угловых соединений желобов как внутренних, так и внешних

3. Кронштейны и удлинители



3.1 Крепление кронштейнов к лобовой доске



Nкронштейны = Lкарниз свесов ÷ 0,6 м



3.2 Крепление кронштейнов с использованием металлических удлинителей



3.21 Прямой удлинитель кронштейна крепится поверх стропильной ноги



Nудлинителей кронштейна прямой = Nколичеству стропил = Nкронштейнов



3.22 Боковой удлинитель кронштейна крепится сбоку стропильной ноги



Nудлинителей кронштейна боковой = Nколичеству стропил = Nкронштейнов 4. Заглушки



Nзаглушек = (Nкарниз свесов – Nуглов) × 2

5. Колено универсальное



Nколен = 2 × Nворонок 6. Воронки



Nворонок = Sската ÷ 50 м², но не менее одной на скат

7. Трубы



Nводостоков = (Hстены ÷ 3,0 м) × Nворонок8. Наконечники

Nнаконечников = Nворонок 9. Защитная решетка

Nзащитных решеток = Lкарниз свесов ÷ 0,175 м

10. Хомут

Nхомутов = (Hстены ÷ 1,5 м + 1) × Nворонок 11. Соединительная муфта

H1до 3 мот 3 до 6 мот 6 до 9 м
без колен123
с коленом12

12. Соединитель желобов

Длина карниз свесадо 3 мот 3 до 6 мот 6 до 9 м
количество соединителей12

H1 – высота от воронки до наконечника, м

H – высота фасадной стены, м

S – площадь, м²

L – суммарная длина карнизов, м

N – количество, шт

Расчет ведется в единой метрической системе. При расчете количество элементов округляется в большую сторону. Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания или сооружения.

Пластиковые водосточные системы Технониколь: определение размера и монтаж

Водосточная система Технониколь считается новинкой на рынке.

Но она уже успела получить широкое распространение благодаря отличным своим характеристикам, таким как высокая прочность, долговечность, устойчивость к воздействию негативных факторов извне, простота монтажа.

Все элементы конструкции изготовлены из высокопрочного пластика, поэтому не подвергаются коррозии.

Соединяются они между собой методом защелкивания, что в сочетании с наличием резиновых уплотнителей обеспечивает высокие показатели герметичности.

Технология высокопрочного пластика

Что касается технических характеристик, то диаметр желоба составляет 125 мм, диаметр водосточной трубы – 82 мм. Выпускаются элементы длиной 3 и 1,5 метра.

Диаметры желобов 125 и 82 мм

Цветовая гамма водосточных систем тоже достаточно широка. Они представлены в белом, сером, коричневом и красном цветах.

Так есть возможность подобрать такое цветовое решение, которое будет максимально гармонично смотреться на фасаде здания.

Цветовая гамма водосточной системы

На все водосточные системы пластиковые Технониколь производитель дает гарантию 15 лет. Но, фактический срок их службы составляет около 30 лет.

Так водосточная система будет эффективно отводить дождевую и талую воду с поверхности кровли, прослужит продолжительный срок и к тому же станет украшением для дома, чему поспособствует аккуратная форма изделий, устойчивый их цвет.

Технониколь — эффективная система водостоков

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
