Ионные котлы отопления: подробно рассмотрим принцип работы

Устройство и технические характеристики

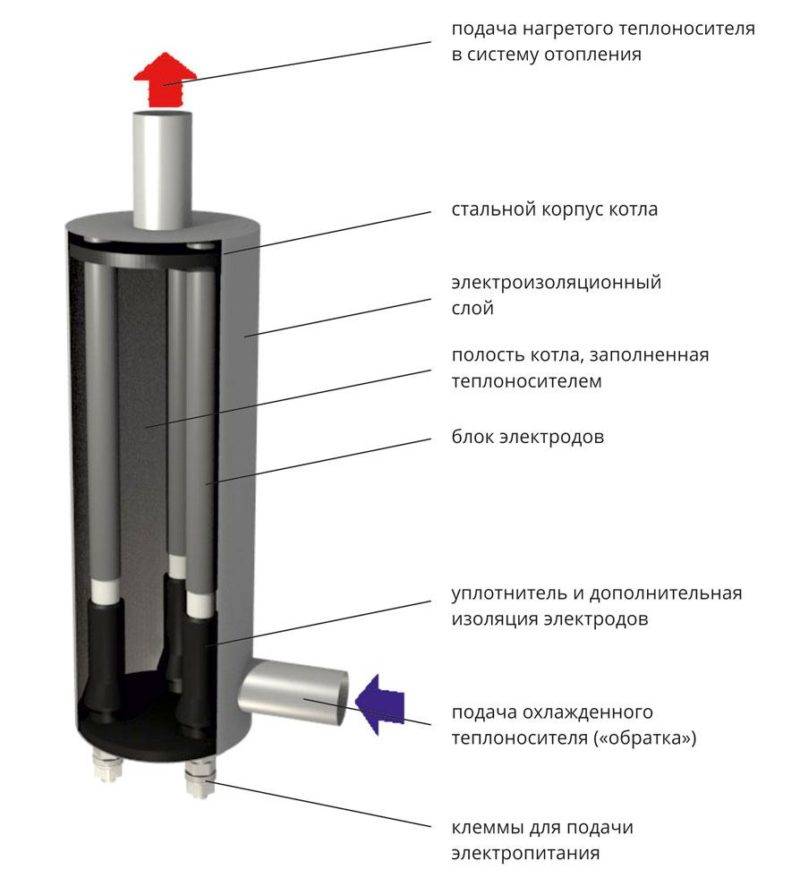

Конструкция ионного котла, на первый взгляд, сложна, однако она проста и не принудительна. Внешне он представляет собой стальную цельнотянутую трубу, которая покрывается полиамидным электроизоляционным слоем. Производители постарались максимально обезопасить людей от поражения током и утечек дорогостоящей энергии.

Помимо трубчатого корпуса электродный котел в себе содержит:

1. Рабочий электрод, который выполнен из особых сплавов и удерживается защищенными полиамидными гайками (в моделях, работающих от 3-х фазной сети, предусмотрено наличие сразу трех электродов)
2. Вводящие и выводящие теплоноситель патрубки
3. Клеммы заземления
4. Клеммы, подающие питание на корпус
5. Резиновые изоляционные прокладки

Форма внешнего корпуса ионных отопительных котлов – цилиндрическая. Большинство распространенных бытовых моделей соответствуют следующим характеристикам:

• Длина – до 60 см
• Диаметр – до 32 см
• Вес — около 10-12 кг
• Мощность оборудования – от 2 до 50 кВт

Для бытовых нужд используются компактные однофазные модели мощностью не более 6 кВт. Их достаточно, чтобы полностью обеспечить теплом коттедж площадью 80-150 м. кв. Для больших промышленных площадей используют 3-х фазное оборудование. Установка мощностью 50 кВт способна отопить помещение до 1600 м. кв.

Однако электродный котел работает наиболее эффективно совместно с управляющей автоматикой, включающей в себя следующие элементы:

• Блок пускателя
• Защиту от скачков напряжения
• Контроллер управления

Дополнительно могут устанавливаться управляющие GSM-модули для удаленного включения или отключения. Низкая инертность позволяет быстро реагировать на колебания температуры в окружающей среде.

Должное внимание стоит уделять качеству и температуре теплоносителя. Оптимальной жидкость в отопительной системе с ионным котлом считается разогретая до 75 градусов

В этом случае электропотребление будет соответствовать указанному в документах. Иначе возможны две ситуации:

1. Температура ниже 75 градусов – потребление электричества снижается вместе с КПД установки
2. Температура выше 75 градусов – потребление электричества возрастет, однако и без того высокие показатели КПД останутся на прежнем уровне

История появления и принцип работы

В течение всего 1-й секунды каждый из электродов соударяется с другими до 50 раз, меняя свой знак. Благодаря воздействию переменного тока жидкость не делится на кислород и водород, сохраняя свою структуру. Увеличение температуры влечет рост давления, которое заставляет циркулировать теплоноситель.

Чтоб добиться максимальной эффективности электродного котла, придется постоянно следить за омическим сопротивлением жидкости. При классической температуре в помещении (20-25 градусов) оно не должно превышать 3 тысяч Ом.

Нельзя заливать внутрь отопительной системы воду дистиллированную. Она не содержит никаких солей в виде примесей, а значит ожидать ее нагрева таким способом не стоит – между электродами не будет возникать среды для образования электрической цепи.

Дополнительную инструкцию о том как самостоятельно изготовить электродный котел

Немного истории

Электродные отопительные котлы было предложено использовать в бытовых условиях еще в 80-е годы прошлого столетия. Идея принадлежала Дмитрию Кункову, а изобретение получило патент. До этого момента подобное оборудование использовалось в военной промышленности и устанавливалось на подводных лодках и кораблях ВМФ. Российская компания ГАЛАН смогла усовершенствовать изобретение, разработав уникальный и принципиально новый водонагревательный котел электродного типа, который был представлен на рынке в 1992 году.

Уже через два года появилась серийная модель, эксплуатация которой в системе отопления подтвердила факт значительного снижения расхода энергии, используемой для обогрева помещений по сравнению с выпускаемыми ранее теплогенераторами. Сегодня отопительные приборы «Галан» широко используются в отдаленных от коммуникаций поселках и труднодоступных местах, на складах и железнодорожных полустанках, в районах стихийных бедствий и городских коттеджах.

Производители и средняя стоимость

Многие производители отопительного оборудования имеют собственные линейки котлов ионного типа. Среди наиболее распространенных по рынку можно отметить следующие брэнды:

• «ЭОУ» (Украина)
• ООО «Stafor EKO» (Латвия)
• ЗАО «Фирма «Галан» (Россия)

Небольшие по мощности ионные котлы (2-3 кВт) стоят около 3000-3500 тысяч рублей
. Чем выше буде производительность оборудования, тем больше на него цена. Помимо отопительного оборудования необходима дополнительная автоматика. Она приобретается отдельно и обойдется около 5-6.5 тысяч рублей.

Перед покупкой должное внимание уделяется гарантийному сроку. Большинство производителей устанавливают его равным 2-3 года

Соблюдая эксплуатационные требования и регулярно (каждые 3-4 года) проводя замену электродов, срок службы можно продлить до 10-12 лет.

Подводим итоги

Проанализировав все «за и против» ионного отопительного оборудования, можно сделать вывод о его рентабельности. В некоторых аспектах он выигрывает, в других может значительно проигрывать.

Однако перед выбором отопительных систем, работающих на электрическом оборудовании, стоит учитывать ряд особенностей:

• Если радиаторы разделены на группы по этажам, установку ионного котла рекомендуют на каждом из них
• Образующие контур трубы рекомендуется укутывать утеплителем
• Можно использовать антифриз в качестве теплоносителя, учтя его большую текучесть

Для систем теплый плинтус или теплый пол ионные котлы не подойдут. Выйти на постоянную рабочую температуру 30-45 градусов они не способны.

С проблемой индивидуального обогрева жилища сталкивается большинство частных владельцев домов. Одним из вариантов решения вопроса являются энергосберегающие электродные котлы отопления, считающиеся высокоэффективными, надежными и безопасными в работе. Они дают возможность задавать нужную температуру нагрева радиаторов и окружающего воздуха, а также круглосуточно поддерживать микроклимат в помещении по заданным параметрам.

Преимущества электродного отопительного оборудования

Отопительные котлы «Галан» обладают несомненными достоинствами по сравнению с другими видами котельного оборудования:

• высокий КПД (до 98%) получается благодаря прямому преобразованию электроэнергии в тепло непосредственно в теплоносителе;
• экономия электричества до 40% происходит за счет использования автоматики и регулировки тепловых режимов;
• простой монтаж обеспечивают малые размеры приборов и удобное подсоединение патрубков;
• возможность встраивания в существующие отопительные системы устраняет необходимость перекладки труб;
• допустимость параллельного подключения котлов позволяет многократно увеличить мощность обогревательной системы;
• реальность установки резервного котла исключает внезапность остановки подогрева теплоносителя.

Характеристики: преимущества и недостатки

Для электродного котла ионного типа характерны не только все преимущества электрического отопительного оборудования, но и собственные особенности. В обширном списке можно выделить самые значимые:

• КПД установок стремится к абсолютному максимуму – не ниже 95%
• В окружающую среду не выделяется загрязняющих веществ или вредного для человека ионного излучения
• Высокая мощность в сравнительно небольшом по габаритам с другими котлами корпусе
• Возможен монтаж сразу нескольких установок для увеличения производительности, отдельная установка котла ионного типа в качестве дополнительного или резервного источника тепла
• Небольшая инертность дает возможность быстро реагировать на изменения окружающей температуры и полностью автоматизировать процесс отопления посредством программируемой автоматики
• Нет необходимости в обустройстве дымоходной трубы
• Оборудованию не вредит недостаточное внутри рабочей емкости количество теплоносителя
• Скачки напряжения не влияют на производительность и стабильность отопления

О том как выбрать электрический котел для отопления вы можете

Безусловно, ионные котлы обладают многочисленными и очень весомыми преимуществами. Если не принять во внимания отрицательные стороны, возникающие чаще в ходе эксплуатации оборудования, вся выгода теряется.

Среди отрицательных сторон стоит отметить:

О других способах электрического отопления дома,

Особенности монтажа ионных котлов

Обязательное условие при монтаже ионных котлов отопления – наличие предохранительного клапана, манометра и автоматического воздухоотводчика. Располагать оборудование нужно в вертикальном положении (горизонтальное или под углом недопустимы). При этом около 1.5 м подводящих труб – не оцинкованная сталь.

Нулевую клемму принято располагать внизу котла. К ней подключают заземляющий провод с сопротивлением до 4 Ом и сечением свыше 4 мм. Не следует полагаться исключительно на ОЗУ – оно не способно помочь при утечке токов. Сопротивление также должно соответствовать правилам ПУЭ.

Если отопительная система совершенно новая, подготавливать трубы не нужно – они должны быть чистыми внутри. Когда котел врезается в уже эксплуатируемую магистраль, обязательно проводится промывка ингибиторами. На рынках предлагается большой ассортимент средств для удаления отложений, солей и накипи. Однако каждый производители электродных котлов указывает те из них, которые считает лучшими для своего оборудования. Их мнению следует придерживаться. Пренебрегая промывкой, установить точное омическое сопротивление не удастся.

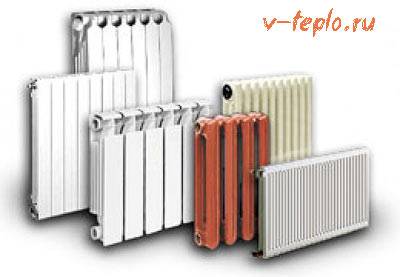

Очень важно подобрать радиаторы отопления к ионному котлу. Модели с большим внутренним объемом не подойдут, так как на 1 кВт мощности потребуется более 10 л теплоносителя

Котел будет постоянно работать, тратя часть электроэнергии напрасно. Идеальное соотношение мощности котла и общего объема системы отопления – 8 л на 1 кВт.

Если говорить о материалах – лучше устанавливать современные алюминиевые и биметаллические радиаторы с минимальной инертностью. Выбирая алюминиевые модели, предпочтение отдают материалу первичного типа (не переплавленному). В сравнении со вторичным он содержит меньше примесей, снижая омическое сопротивление.

Меньше всего с ионным котлом совместимы чугунные радиаторы, так как они больше всех подвержены загрязнениям. Если возможности заменить их нет, эксперты рекомендуют соблюдать несколько важных условий:

• В документах должно быть указано соответствие европейскому стандарту
• Обязательны установка фильтров грубой очистки и уловителей шлама
• Еще раз производится общий объем теплоносителя и выбирается подходящее по мощности оборудование

Устройство электродных котлов

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:

• однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
• трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.

Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.

Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.

Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.

Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

• Труба стальная диаметром 5-10 см
• Клеммы заземления и нулевого провода
• Электроды
• Провода
• Металлический тройник и муфта
• Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

• На электрод подается исключительно фаза
• На корпус подается исключительно нулевой провод
• Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

• Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
• Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
• С одной стороны, посредством тройника устанавливаются электроды
• Тройник также необходим для организации выхода и входа теплоносителя
• Со второй стороны делают подключение к отопительной магистрали
• Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

• Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
• Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.
