Инверторные стабилизаторы напряжения с двойным преобразованием для дома

Что учесть при эксплуатации инверторного стабилизатора?

Современный инверторный стабилизатор рассчитан на круглосуточную, безостановочную работу на протяжении всего заявленного срока службы без прямого участия человека. Однако для защиты прибора от преждевременных поломок пользователю необходимо соблюдать нескольких несложных правил:

  • подключать только исправное и соответствующее по мощности оборудование (с обязательным учётом пусковых токов);
  • избегать длительных перегрузок. Качественные инверторные стабилизаторы, благодаря наличию перегрузочной способности, выдерживают нагрузки, большие их номинальной выходной мощности. Но постоянно эксплуатировать устройство в таком режиме не стоит, так как перегрузка ускоряет необратимый износ элементов его силовой схемы;
  • ничего не класть и не ставить на стабилизатор, не закрывать вентиляционные отверстия, а также не допускать намокания устройства и попадания внутрь его корпуса посторонних предметов и жидкостей;
  • эксплуатировать только заземлённый стабилизатор (контакт заземления в зависимости от модели находится либо в вилке, либо в клеммной колодке);
  • систематически (не реже одного раза в полгода) осматривать и при необходимости очищать внешнюю поверхность и вентиляционные отверстия стабилизатора от пыли и прочих засорений.

Обратите внимание! При критическом падении входного напряжения снижается фактически выдаваемая инверторным стабилизатором мощность. В связи с этим в случае сильного сетевого провала перегрузка может возникнуть даже при номинальной нагрузке

Во избежание подобных ситуаций рекомендуется выбирать устройство с выходной мощностью, превышающей энергопотребление планируемых к подключению потребителей на 20-30%.

Собственная потребляемая мощность

Совершенно очевидно, что и тот и другой стабилизаторы будут сами потреблять энергию на обеспечение своей работы.

Классический стабилизатор потребляет энергию на 3 реле, индикацию и контроллер. Общий ток порядка 100мА при напряжении 12В (3 реле: 30мА х3 = 90мА). С учетом потерь на источник питания (умножим на 3) имеем в худшем случае 3,6Вт. Это справедливо для моделей до 1000ВА. Стабилизаторы от 4500ВА до 40000ВА имеют потребляемую мощность 15 – 20Вт.

Собственная мощность инверторных стабилизаторов зависит от полной мощности той или иной модели. Для моделей 350ВА это 25Вт, для 3500ВА – 40Вт, для 12000ВА – 75Вт, для 13500 это уже 150Вт и т.д.

Простой расчет показывает, что инверторный стабилизатор мощностью 350ВА за год «съест» энергии на сумму более 1000 рублей, 12000ВА более 3000 рублей, а 13500 ВА соответственно еще в 2 раза больше, т.е. более 6000 рублей.

По классическим даже мощным моделям эти затраты не превысят 1000 рублей в год.

Критерии выбора электронного стабилизатора

При выборе электронного стабилизатора следует руководствоваться следующими техническими характеристиками устройства.

ХарактеристикаОписание
Мощность стабилизатораОдна из важнейших характеристик устройства независимо от его типа, которая определяется в соответствии с суммарной мощностью потребления подключаемой нагрузки. Для активной нагрузки мощность стабилизатора рекомендуется выбирать с небольшим резервом в 20-30%, для нагрузок с высокой реактивной составляющей запас по мощности рекомендуется взять большим.
Скорость стабилизацииНе менее важный параметр стабилизатора. Время коррекции практически одинаково у всех моделей этого типа. По скорости стабилизации электронные стабилизаторы безусловно являются лидерами среди устройств, использующих для преобразования напряжения автотрансформатор.
Точность стабилизацииПоказатели данной характеристики во многом определяются количеством дискретных ступеней регулирования – установленных полупроводниковых ключей (мощных тиристоров или симисторов). Чем их в схеме больше, тем меньше проявляется ступенчатость регулирования и на выходе устройство будет способно выдавать напряжение со значением, более приближенным к номинальному.
Диапазон входного напряженияНижним и верхним его порогами определяются минимальное и максимальное напряжения питающей сети, при которых устройство сможет работать, сохраняя заявленную точность стабилизации, а также защитное срабатывание – отключение стабилизатора при выходе значений входного напряжения за пределы рабочего диапазона.
Рабочая температураВ стабилизаторах электронного типа отсутствуют механически коммутируемые контакты, поэтому устройства неплохо переносят резкие перепады температур окружающей среды. Выбор устройства необходимо делать в соответствии этой характеристики с условиями эксплуатации.
Исполнения корпусаТребуемое исполнение зависит от площади, геометрии помещения, близости расположения отопительных и нагревательных приборов. По типу корпуса стабилизаторы можно разделить на:

  • навесные – с креплением на стену;
  • стоечные – предназначенные для установки в стандартные 19-дюймовые шкафы или стойки;
  • напольные – устанавливаемые на горизонтальную поверхность.
Средства мониторингаДовольно востребованными опциями является возможность мониторинга состояния сети и параметров работы стабилизатора, реализованного выводом данных на ЖК-дисплей или светодиодов индикации. При необходимости организации удаленного мониторинга и управления следует учитывать наличие коммуникационных интерфейсов и используемых соответствующих протоколов передачи данных.

Критерии выбора

При выборе модели инверторного стабилизатора напряжения надо руководствоваться следующими критериями, это:

  • мощность;
  • тип стабилизатора;
  • габариты и тип установки.

Мощность

Перед приобретением ИС нужно произвести точный расчёт пиковой нагрузки, когда будет включено максимальное количество приборов. Для этого суммируют мощности потребителей и добавляют 15-20% к общему результату. Это будет мощность нужного инверторного стабилизатора.

Тип стабилизатора

ИС бывают трёх типов: это автономные инверторы, приборы с прямоугольным сигналом, стабилизаторы с синусоидальным сигналом. Автономные ИС устанавливают между общедомовой сетью и аккумулятором, что обеспечивает бесперебойное питание потребителей всего дома.

ИС с прямоугольным сигналом используются только для питания приборов освещения. Инверторные стабилизаторы с синусоидальным сигналом поставляют идеально чистый переменный ток. Именно такие приборы пользуются повышенным спросом.

КПД

Коэффициент полезного действия у всех ИС примерно одинаковый – около 90%. Это оптимальный показатель, присущий только стабилизаторам инверторного типа. У качественных приборов КПД равен 98%.

Габариты и тип установки

Габариты бытовых инверторных стабилизаторов обычно не превышают размеров 500х400х300 мм. ИС не занимает много места, поэтому его установка не вызывает никаких сложностей. Практически все бытовые ИС выпускаются в напольном варианте. При установке надо соблюдать одно правило: прибор не должен загромождаться посторонними предметами, и на него ничего нельзя ставить.

Контрольные и защитные системы

Приборы брендовых марок практически все оснащены системами контроля и защиты от перегрева. Внутренний датчик температуры при превышении допустимого уровня нагрева стабилизатора подаёт сигнал на автоматическое отключение ИС. При остывании прибор снова включается в работу.

Симисторные, тиристорные стабилизаторы

Эти стабилизаторы относятся к электронным. Напряжение корректируется ступенями. В процессах переключения обмоток автотрансформатора задействованы симисторы или тиристоры.

Как видно из рисунка напряжение выравнивается, как только оно опустится ниже определенного значения.  На рисунке это значение – 208В. Только после достижения напряжения данной величины, происходит его выравнивание до 220В. Поэтому эти стабилизаторы и называют ступенчатыми.

Грубо говоря регулировка осуществляется как бы перепрыгиванием с одной ступеньки напряжения на другую. Чем больше ступеней, тем более точно осуществляется регулирование.

Работу устройства в отличии от релейных собратьев практически не слышно. Благодаря этому его можно размещать в любом помещении, никаких неудобств по созданию шума он не создаст. Также практически не будет видно и изменения в освещении. Раздражающее мигание ламп будет еле заметным.

Что внутри

Внутреннее устройство очень похоже на схему релейного:

  1. Тороидальный трансформатор
  2. Плата управления
  3. Силовые ключи из симисторов

Трансформатор имеет несколько обмоток и среднюю точку, через которую подается напряжение на него. Одни ступени отвечают за понижение напряжение, другие за повышение. Благодаря плате управления и симисторам, стабилизатор может одновременно замкнуть как контакты повышающие так и понижающие выходное напряжение. Для чего это делается?

Например одна понижающая ступень изменяет напряжение в пределах 9 Вольт. А повышающая сразу на 27 Вольт. Замкнув одновременно обе ступени, мы изменим напряжение на +27-9=18 Вольт. Тем самым будем иметь очень широкий диапазон регулировок и относительно плавное изменение напряжения. Большое число ступеней почти помогает избежать различимого невооруженным глазом “мигания” лампочек.

Данный вид аппаратов менее подвержен перегрузкам. Может справиться с пусковыми токами на двигателях насосов, станков и т.д. Большинство моделей сохраняют свои качества и работоспособность при отрицательных температурах. Можете их монтировать в подсобных не отапливаемых помещениях.

За счет применения симисторов обеспечиваются следующие плюсы:

  • малошумность при работе
  • высокоскоростная коммутация до 20мс
  • плавная регулировка
  • большая надежность и долговечность из-за отсутствия механически подвижных элементов. Полупроводники по своим качествам и времени работы на отказ превосходят реле.

Минусами являются большая стоимость и низкая точность при регулировании. Еще они могут не подойти для поклонников музыки и радиолюбителей. Из-за создаваемых помех будет невозможно нормально ни послушать радио, ни включить музыкальную аппаратуру.

ЭЛЕКТРОННЫЙ СТАБИЛИЗАТОР

Электронными принято называть такие приборы стабилизации, в электрической схеме которых, функции переключения отпаек регулировочной обмотки автотрансформатора выполняют не контакты электромагнитных реле, а электронные ключи, построенные на симисторах или тиристорах.

Ниже представлена структурная схема симисторного стабилизатора напряжения, в котором переключение секций обмоток осуществляется ключами на симисторах.

На схеме изображён электронный стабилизатор напряжения, имеющий семь ступеней регулирования, то есть, регулировочная обмотка имеет семь выводов, к каждому из которых подключен симисторный ключ. Симистор, или симметричный тиристор представляет собой электронный полупроводниковый прибор, обладающий управляемой проводимостью в двух направлениях.

Открытие ключа происходи при подаче отпирающего потенциала на управляющий электрод. Иногда вместо симисторных ключей применяются ключи на тиристорах.

Поскольку тиристор обладает односторонней проводимостью, для использования в цепях переменного тока в тиристорных стабилизаторах напряжения используется аналог симистора, составленный из двух тиристоров, включенных встречно – параллельно. Каждый тиристор такого ключа пропускает одну полуволну тока в течение периода.

Управление электронными ключами производится микроконтроллером, постоянно отслеживающим уровень параметров питания на входе и на выходе стабилизирующего устройства. Алгоритм управления исключает одновременное открытие более одного ключа.

Электронный стабилизатор работает аналогично релейному, различие в уровне управляющих импульсов. В релейных устройствах, импульс соответствует потенциалу срабатывания реле, в электронных – величине отпирающего потенциала симисторного или тиристорного ключа.

Точность стабилизации при этом зависит от количества витков в секции обмотки регулирования. Чем чаще выполнены отпайки, тем меньше погрешность стабилизации.

Другая важная характеристика – диапазон изменения входного напряжения – зависит от общего объёма обмотки регулирования. Чем он больше, тем более значительные отклонения сетевого напряжения стабилизатор может скомпенсировать. Но для обеспечения высокой точности регулирования, обмотка должна быть разделена на достаточно мелкие секции, что при большом её объёме заставляет применять большой количество отпаек отпаек, которое вызывает увеличение количества ключей, веса и громоздкости конструкции.

При разработке стабилизаторов приходится искать компромиссное решение, обеспечивающее важнейшие технические характеристики на достаточном уровне.

Стабилизаторы электронного типа превосходят релейные по скорости переключения. Отсутствие контактов механического типа, работа которых сопровождается искрением, позволяет использовать электронные приборы в условиях повышенной взрывоопасности, что неприемлемо для устройств релейного типа.

Советы по эксплуатации

Безусловно, такие дорогостоящие изделия требуют определённого ухода. Поэтому тем, кто недавно приобрёл инверторные стабилизаторы, рекомендуется запомнить несколько советов по использованию:

  • Не стоит опасаться высокой и низкой температуры. Подобные устройства отлично себя чувствуют при низкой (от -40 °C) и высокой (до +40°C) температуре.
  • Чем меньше влажность, тем лучше. Стабилизаторы могут работать даже при критическом уровне влажности (95 %), однако их эффективность при этом снижается.
  • Не стоит устраивать «водные процедуры». Инверторные аппараты боятся воды и горюче-смазочных материалов. Поэтому, если на устройство всё же попала жидкость, его необходимо просушить. Аналогичная ситуация обстоит и с конденсатом.
  • Электроопасность. Во время работы конденсатор накапливает в себе ток. Поэтому при ремонте устройства не следует прикасаться голыми руками к этому компоненту. Кроме того, стабилизатор необходимо устанавливать в помещении, где отсутствуют контакты со взрывоопасными веществами.
  • Вентиляция. Важный момент — обеспечить устройство доступом к свежему воздуху. Поэтому рекомендуется устанавливать стабилизатор на расстоянии 5-10 см от других предметов.
  • Своевременное техническое обслуживание. Инверторные изделия время от времени необходимо разбирать, чистить от пыли и проверять контакты внутренних компонентов.

Инверторные стабилизаторы имеют существенные отличия от электрических, симисторных или релейных собратьев. Главное различие между этими изделиями заключается в качестве работы и стоимости устройства. Тем не менее используя инверторные разновидности можно не беспокоиться о том, насколько эффективно работает стабилизатор.

Релейный стабилизатор

В релейных стабилизаторах, также как и в электромеханических, роль человека передана автоматике. За напряжением на нагрузке следит микроконтроллер, нагрузка подключается к автотрансформатору через одно из схемных реле, а микроконтроллер всегда выбирает для включения то реле, которое обеспечит на выходе наиболее близкое к номинальному значение.

Конструктивно автотрансформатор релейного стабилизатора представляет собой тороидальный сердечник из магнитомягкой стали или пермаллоя, на который намотана обмотка из изолированного медного провода с рядом отводов, выведенных на контакты реле.

Иногда в релейном стабилизаторе вместо автотрансформатора устанавливается трансформатор с первичной обмоткой и вторичной обмоткой с отводами (называемой вольтодобавочной), секции которой подключаются поочередно вплоть до достижения необходимого напряжения на выходе.

Кстати, о напряжении на выходе… Если стабилизатор снабжен вольтметром контроля выходного напряжения, сверьте его показания с показаниями внешнего вольтметра, недобросовестный производитель может включить контрольный вольтметр так, чтобы он неизменно показывал 220 В, в то время как напряжение может отклоняться от номинального. Официальная легенда гласит, что это делается для того, чтобы меньше нервировать конечного потребителя.

Достоинства и недостатки релейного стабилизатора обусловлены его конструктивными особенностями.

Достоинства:

  • малые габаритные размеры и вес (автотрансформатор работает в более щадящем тепловом режиме, чем трансформатор с двумя обмотками);
  • низкая стоимость, порядка 900-1200 рублей за 1 кВт мощности;
  • широкий диапазон изменения входного напряжения, от 100 В до 280 В в некоторых моделях;
  • могут защитить от резких перепадов входного напряжения, изменения отрабатываются со скоростью до 250 В/с;
  • низкая чувствительность к частоте входного напряжения и его форме;
  • широкий диапазон рабочих температур – от -40 до +40 °С;
  • допустимая длительная перегрузка до 110%, кратковременно — двукратная.

Недостатки:

  • реле – самые ненадежные элементы конструкции, реле с подгоревшими контактами выводят из строя весь стабилизатор и требуют немедленной замены;
  • ступенчатая регулировка выхода не обеспечивает постоянство напряжения на нагрузке, обычно оно изменяется от 203 до 237 В, и погрешность доходит до 8%. Особенно сильно это заметно по изменению яркости ламп накаливания;
  • при переключении ступеней нагрузка на короткое время (20-30 мс) обесточивается, не все потребители рассчитаны на подобный перерыв, мигают лампочки, цифровая техника может самопроизвольно переключиться в какой-нибудь странный режим;
  • при повышении точности стабилизации выходного напряжения (и усложнении конструкции стабилизатора) падает скорость реакции на изменения по входу, и время стабилизации доходит до 150 мс;
  • при полном пропадании сети и последующем ее восстановлении, напряжение на выходе появляется с задержкой (где-то через 6 с). Это обусловлено особенностями работы алгоритмов вычисления требуемого режима работы;
  • при частом изменении входного напряжения работа стабилизатора сопровождается слышимыми щелчками в результате отпускания одного реле и срабатывании другого (подробнее здесь).

Устройство и принцип действия электронного стабилизатора

Электронный стабилизатор обычно состоит из следующих компонентов:

  • измерителей входного и выходного напряжения;
  • управляющей микросхемы, которая анализирует данные от измерителей и при необходимости включает процесс преобразования напряжения;
  • трансформатора с возможностью переключения обмоток для регулировки напряжения;
  • блока электронных ключей (тиристоров или симисторов), который управляет переключением обмоток.

Принцип действия электронного стабилизатора может быть описан следующим образом:

при изменении напряжения в питающей сети фиксируется разница между фактическим и номинальным его значением. Управляющий микропроцессор подает сигнал на включение определенного силового ключа, коммутирующего именно ту секцию обмотки трансформатора, коэффициент трансформации которой обеспечит наиболее приближенное к номиналу значение выходного напряжения.

Принцип действия электронных стабилизаторов во многом схож с работой устройств релейного типа. Если в последних коммутация необходимых обмоток автотрансформатора осуществляется при помощи электромеханических реле, то в электронных устройствах вместо них используются отличающиеся гораздо более высоким быстродействием силовые полупроводниковые ключи – тиристоры или симисторы.

Также конструкция электронного стабилизатора предусматривает работу в режиме «байпас» – когда сетевое напряжение находится в пределах нормы, электричество направляется в обход трансформатора и непосредственно подается потребителю.

Таким образом, питание электроприборов через электронный стабилизатор напряжения осуществляется следующим образом:

  1. Если параметры электротока соответствуют нормативным, он проходит через байпас, не нагружая основные цепи стабилизатора.
  2. Если происходит падение или возрастание напряжения, измеритель на входе стабилизатора фиксирует это изменение.
  3. Управляющая микросхема стабилизатора отдает соответствующую команду и срабатывает блок электронных ключей.
  4. В цепь включаются обмотки трансформатора, которые осуществляют преобразование напряжений до нужного уровня.

Стабилизаторы переменного напряжения

Такие приборы предназначены для выравнивания переменного напряжения независимо от его параметров входа. Выходное напряжение должно быть в виде идеальной синусоиды, независимо от входных дефектов питания. Различают несколько видов стабилизаторов

Накопители

Это стабилизаторы, накапливающие энергию от входного источника, а далее энергия создается снова, однако уже с постоянными параметрами.

Двигатель-генератор

Принцип работы стабилизатора напряжения такого типа состоит в изменении электроэнергии в кинетический вид, применяя электродвигатель. Далее генератор снова производит обратное изменение, уже с постоянными параметрами.

Основным компонентом системы является маховик, накапливающий энергию и выравнивающий напряжение. Он соединен с подвижными элементами генератора и двигателя, имеет большую массу, инерцию, которая сохраняет быстродействие. Так как скорость маховика постоянная, то напряжение также будет постоянным, даже при малых перепадах напряжения на входе.

Феррорезонансный

Прибор состоит:

  • Конденсатор.
  • Катушка с ненасыщенным сердечником.
  • Катушка индуктивности с насыщенным сердечником.

К катушке с сердечником насыщенным приложено постоянное напряжение, и не зависит от тока, поэтому можно подобрать данные второй катушки и емкости для стабилизации питания в необходимых пределах.

Работа такого устройства сравнивается с качелями. Их трудно сразу остановить, или сделать скорость качания выше. Качели также не нужно постоянно подталкивать, так как инерция делает свое дело. Поэтому могут быть значительные падения и обрыв питания.

Инверторный

Схема такого прибора состоит:

  • Преобразователь напряжения.
  • Микроконтроллер.
  • Емкость.
  • Выпрямитель с регулятором мощности.
  • Фильтры входа.

Принцип работы инверторного стабилизатора заключается в протекании 2-х процессов:

  1. Вначале входное переменное напряжение изменяется в постоянное при прохождении по выпрямителю и корректору. При этом электроэнергия накапливается в емкостях.
  2. Далее постоянное напряжение изменяется в переменное на выходе. Из емкости ток течет к инвертору, трансформирующему ток в переменный с постоянными данными.

Корректирующие

  • Электромагнитный, который имеет отличие от феррорезонансного отсутствием емкости, и пониженной мощностью.

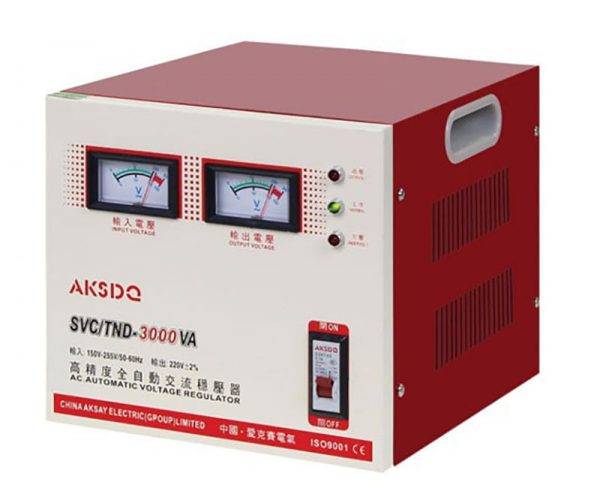

  • Электромеханический и электродинамический.
  • Релейный.

Конструкция стабилизатора напряжения …

Watch this video on YouTube

Плюсы и минусы

Применение инверторной технологии позволило кардинально снизить вес и габариты стабилизирующих устройств. Главным образом это произошло за счёт отсутствия в инверторных схемах трансформаторов, являющихся самой тяжёлой и объёмной деталью приборов предыдущего поколения.

Инверторные стабилизирующие приборы превосходят все предыдущие модели, почти по всем основным показателям:

  • самый широкий диапазон регулирования напряжения (от 90 до 310 Вольт);
  • мгновенная реакция на любые скачки питающего сетевого напряжения (задержка 0 мс — без аналогов);
  • идеальное качество выходного напряжения (выпрямляет синус — без аналогов);
  • самый маленький вес и габариты приборов (у других есть трансформатор, он самый тяжелый из компонентов).

Данный прибор идеален для газового котла, так как тому критичен чистый синус

, а инвертор выдает его в идеальном виде (при этом инвертора нет в других видах стабилизаторов).

К недостаткам

можно отнести высокую цену, а так же возможное гудение у некоторых производителей, что, скорее всего, связано с экономией на компонентах. Если вам это мешает, то такой товар можно вернуть в течение 14 дней почти у всех продавцов. Несмотря на то, что транзисторы установлены на радиаторах, при длительной работе и транзисторы, и радиаторы сильно нагреваются. Поэтому во многих инверторных стабилизаторах дополнительно ставят небольшие вентиляторы для охлаждения, как на персональных компьютерах. Этому типу стабилизаторов необходимо обеспечивать хорошую вентиляцию, и при установке не закрывать вентиляционные отверстия. Иначе, при перегреве будет срабатывать защита, и отключать весь стабилизатор, что будет обесточивать всю подключённую к нему нагрузку. А при длительных сильных перегревах, или выходе из строя вентиляторов охлаждения могут выйти из строя и сами транзисторы, или электросхемы. Что приведёт к последующему дорогостоящему ремонту. Но производители, например Штиль Инстаб , дают 2 года гарантии на всю линейку приборов, косвенно это говорит о том, что компоненты проверены и работа стабильна. К слову срок эксплуатации от 10 лет (зависит от индивидуальных условий).

Читайте по теме: полный обзор Штиль Инстаб + видео работы.

Вентиляторы охлаждения стабилизатора могут создавать некоторый шум при своей работе, что не делает его полностью бесшумным при эксплуатации.

И ещё, инверторные стабилизаторы критичны к качеству применяемых электронных компонентов и их монтажу. Плохое крепление транзистора к радиатору может вызвать быстрый его перегрев, и выход из строя всего прибора.

Стоимость хоть и не маленькая, но СтабЭксперт.ру считает, что постоянное совершенствование технологий производства основных электронных компонентов и увеличение их массового выпуска, безусловно, должны привести к удешевлению конечного продукта.

Описание и строение инверторного стабилизатора

Как понятно из вышесказанного, стабилизаторы предназначены для «выравнивания» перепадов напряжения. Тем не менее определённые разновидности данных изделий справляются со своей работой лучше, чем другие. В эту группу как раз и относятся инверторные модели, которых ещё называют стабилизаторами с двойным преобразованием. Это значит, что в устройстве имеется двойной фильтр, благодаря которому отклонения выходного тока от нормы будут незначительными (около 0,5 %).

Такое преимущество достигается за счёт специфического строения, а также довольно интересного принципа работы. Так, классический инвертный стабилизатор имеет:

  • Несколько входных фильтров.
  • Выпрямитель напряжения.
  • Корректор мощности.
  • Несколько конденсаторов.
  • Преобразователь постоянного напряжения.
  • Микроконтроллер.

Однако стоит отметить, что преобразователи и выпрямители напряжения — это и есть инверторы, изготовленные на основе транзисторов IGBT. Благодаря им, происходит преобразование высоких значений тока в норму. При этом потери энергии очень и очень маленькие.

Самодельный аппарат

А какую можно реализовать схему стабилизатора напряжения 220В своими руками? Самый простой вариант стабилизатора состоит из минимального количества комплектующих:

  • трансформатор;
  • конденсатор;
  • диоды;
  • резистор;
  • провода (для соединения микросхем).

Используя простейшие навыки, собрать устройство не так сложно, как может показаться. Но при наличии старого сварочного аппарата все упрощается, поскольку он практически уже собран. Однако проблема в том, что не у каждого человека найдется такой сварочный аппарата, а поэтому лучше подыскать другой способ для самодельного устройства.

По этой причине рассмотрим, как можно изготовить некоторый аналог симисторного стабилизатора. Данный прибор будет рассчитан на входной рабочий диапазон 130-270 В, а на выход будет подаваться от 205 до 230 В. Большая разница входного тока это скорее плюс, а вот для выходного – это уже минус. Но для многих бытовых приборов эта разница допустима.

Что касается мощности, то схема тиристорного стабилизатора напряжения 220В, своими руками изготавливаемого, допускает подключение электроприборов до 6 кВт. Переключение нагрузки производится в течение 10 миллисекунд.
