Самостоятельная замена счётчика — порядок действия и требования

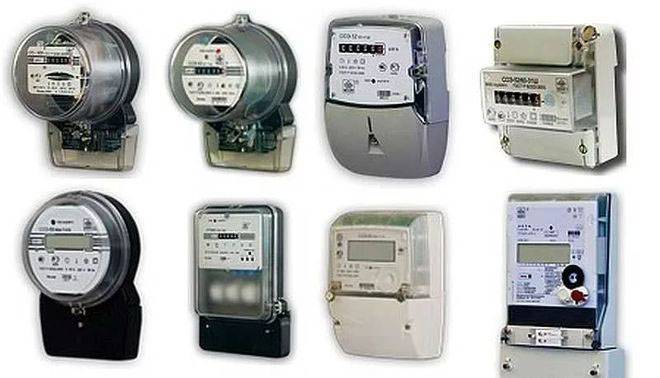

Какой электрический счетчик выбрать
Выбирать приборы следует, исходя из следующих классификаций:
- ток потребления – переменный или постоянный;
- количество фаз – одна (50 В) или три (380 В);
- количество тарифов – один или несколько;
- тип прибора – механический или электронный.
- тип подключения – прямое либо через трансформатор.

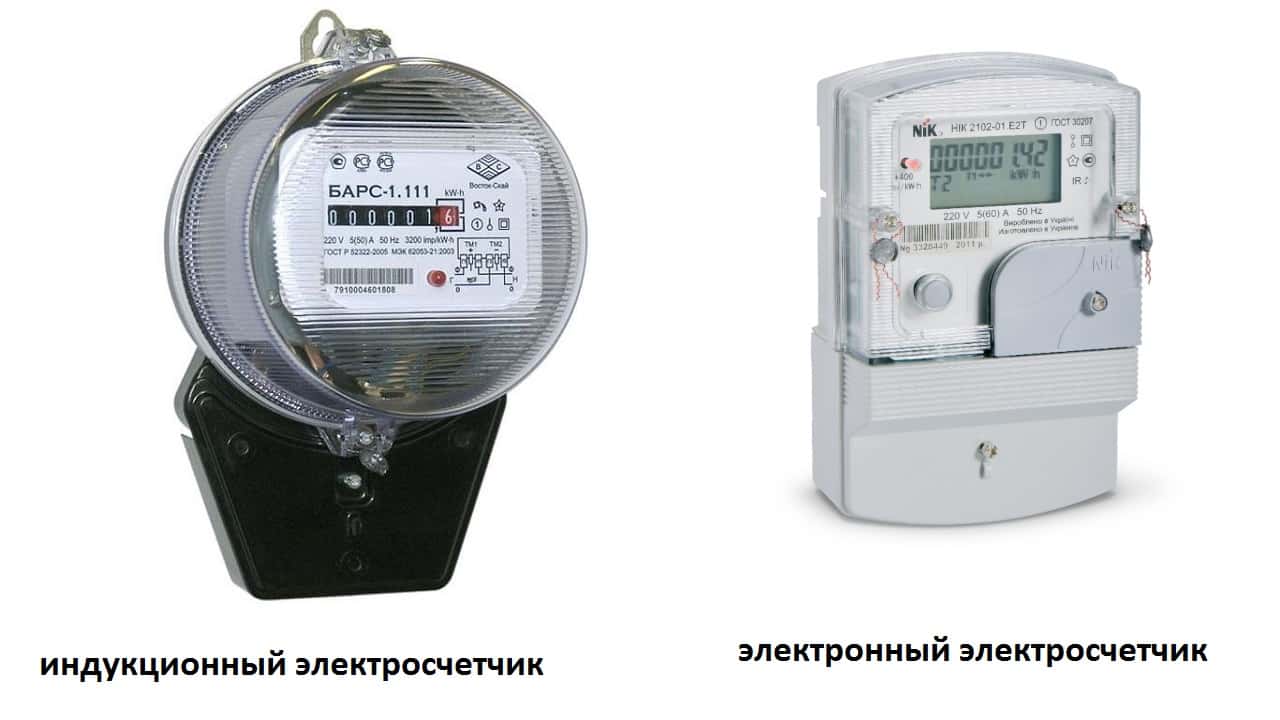

Наиболее часто меняют механические счетчики на более современные – электронные. Дело в том, что механические устройства имеют следующие минусы:
- невозможно снимать показания автоматически;
- при учете электроэнергии происходят весьма значительные погрешности;
- могут учитывать лишь один тариф;
- их легко настроить так, чтобы отражались заниженные показатели;
- сложны в установке и эксплуатации.
Таким образом, чаще всего устанавливают электронные устройства, лишенные всех вышеперечисленных недостатков. Справка! Данное устройство основано на специальном приспособлении, которое электронным путем подсчитывает потребляемую электроэнергию и фиксирует показания. Такие счетчики позволяют учитывать любое количество электроэнергии, их можно установить как в квартире, так и в частном доме.
Также довольно часто устанавливают многотарифные счетчики. Суть их работы заключается в подсчитывании энергии в зависимости от времени суток, что приводит к меньшим затратам по сравнению с начислением по одному тарифу.

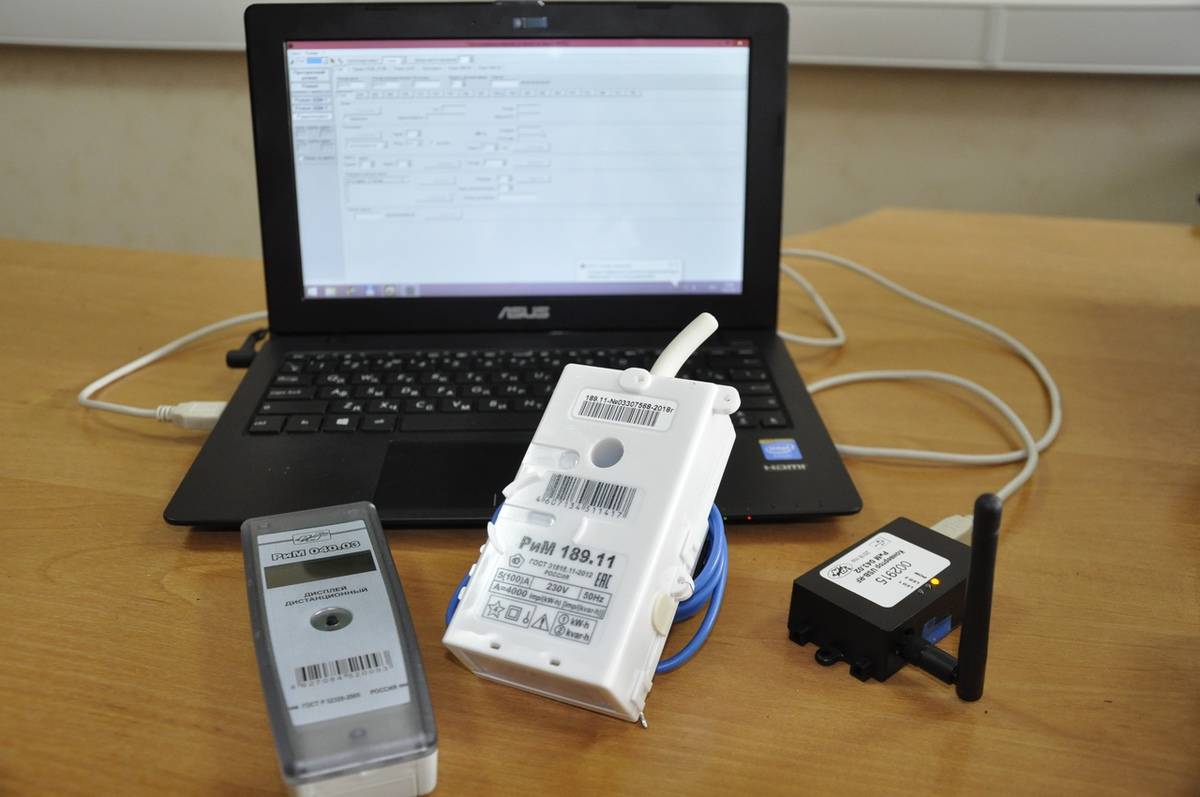

Существуют наиболее современные счетчики, имеющие жидкокристаллический дисплей и цифровой интерфейс. Их минус заключается в их высокой стоимости, поэтому потребители чаще выбирают более простые устройства.
Подготовка необходимых документов
По закону недопустимо проводить замену электросчетчика без разрешения от энергосбытовой компании. Необходимо осуществить следующие действия:
- Подготовить паспорт (удостоверение личности) и документы, подтверждающие права собственности на помещение, в котором следует произвести замену. В отсутствие собственника необходимо оформить доверенность.
- С подготовленными документами обратиться к поставщику (Энергосбыту) и написать заявление, указав в нем причину замены прибора.
Энергосбытовая компания должна принять заявление и направить специалиста, который должен установить, действительно ли требуется замена. Затем он снимает пломбы и фиксирует последние начисленные показания.
Снятие и установка счётчика
Демонтаж старого счетчика и установка нового, как правило, осуществляется специалистом Энергосбыта, но вы можете осуществить замену самостоятельно, если уверены в своей квалификации. Необходимо выполнить следующие действия:
Отключают электрический ток посредством вводного автомата
Обратите внимание, что существуют два выключателя — перед счетчиком и после него. Разумеется, для замены прибора учета следует отключить автомат, которые находится перед устройством
Открывают крышку устройства и убеждаются, что на всех контактах отсутствует электрическое напряжение. Разъединяют все провода внутри устройства. Если питание однофазно, то всего проводов будет четыре: 2 на вход и 2 на выход. Снимают сам корпус счетчика. Как правило, для последующего крепления нового устройства используется DIN-рейка.
Акт замены счетчика электроэнергии
Как уже было сказано, специалист должен составить акт замены электросчетчика, в котором указывается следующая информация:
- наименование фидера, где выполнена замена;
- тип, год выпуска, заводской номер и класс точности нового прибора;
- дата последней проверки старого и нового счетчиков;
- показания счетчика электроэнергии;
- неучтенная электроэнергия за период замены оборудования;
- причины замены.
После проверки правильности подключения необходимо ввести новый прибор в эксплуатацию. Для этого необходимо провести следующие мероприятия:
- Обратиться к энергосбытовой компании с заявлением, в котором содержится просьба об опломбировке счетчика и его ввода в эксплуатацию.
- После принятия заявления к вам придет специалист, проверит подключение, поставит пломбу и составит акт замены прибора.
Сложные вопросы
Конечно, установка «умных» приборов порождает ряд опасений, ни одно из которых не смогли развеять эксперты:
- Могут ли счетчики — с помощью специально обученных людей, конечно, — заниматься приписками? Если да, то как это отследить, пресечь и вернуть излишки выплат?
- Сколько раз надо проштрафиться и на сколько задолжать, чтобы счетчик отрубил квартиру от электричества? Учитывается ли наличие в квартире детей, лежачих больных, людей на аппаратах, действующих от электричества, холодильников с жизненно важными лекарствами в них?
- Если счетчик отключил электричество (моментально), когда он восстановит электроснабжение?
Пока тишина — молчит даже вездесущий ОНФ (Общероссийский народный фронт). И то верно: реформа затронет ту сферу, где основополагающим является человеческий фактор — и со стороны УК, и со стороны энергетиков, и со стороны жильцов. А там, где все зависит от доброй воли человека, могут случаться непредсказуемые и порой криминальные вещи. В любом случае однозначно выиграют только производители счетчиков, с которыми будут заключаться контракты на закупку оборудования: примерно 180 миллиардов рублей.
Монтаж нового счетчика
Точно такой счетчик купить не удалось, я приобрёл Энергомера ЦЭ6803В Ш М7 Р32. Как расшифровывается это название – смотрите в инструкции, которую можно будет скачать ниже.
5 Новый счетчик только что распакован
Сзади счетчик выглядит так:
6 Новый счетчик, вид сзади
Подключение нового счетчика
С подключением не всё прошло гладко, хотя старый и новый счетчики – одного производителя (Энергомера), и на первый взгляд схожи по конструкции. Как устроен однофазный счетчик Энергомера – в другой моей статье Устройство однофазного счетчика прямого включения. Трехфазный устроен так же, как-нибудь опубликую статью с фото.
Как видно на фото ниже, счетчик крепится на ДИН-рейку. Однако, в комплекте идёт планка для крепления в щиток. Я перед покупкой это выяснил, надеясь, что проблем при монтаже не будет. Но при сравнении счетчиков одной модели выяснилось, что у российских производителей не всё так просто.
7 Разница в креплении, новый – слева (счетчики лежат на плиточном полу)
Счетчики расположены так, чтобы боковые отверстия были на одном уровне. Цель была такая, чтобы попасть в те же крепежные отверстия. При этом Вертикальную планку пришлось опустить максимально вниз, и только тогда все три отверстия совпали. Но клеммы счетчика в результате опустились примерно на 2-3 см.
8 Новый трехфазный счетчик установлен и подключен
Пришлось провода опустить вниз, слегка надавив на них вертикально вниз. Схема подключения счетчика дана ниже, а вот что получилось в итоге:
9 Установка завершена
Зачем это нужно обычному потребителю?
“Умные” счетчики — это удобно. Не нужно помнить о том, что нужно передать данные в конкретный день. А еще и лезть с фонариком за стояк, чтобы переписать цифры.
Но это нововведение принесет больше пользы бизнесу. По данным УК, около 30% собственников сообщают показатели с опозданием либо не подают показания вовсе. Злостных неплательщиков (имеют большие долги по счетам) или мошенников (ставят магнит на счетчик воды и так останавливают подсчет) среди жителей дома не более 5%. Большинство просто забывает вовремя опустить бумажку с цифрами в ящик или внести в форму на сайте.
Тогда управляющая компания начисляет “коммуналку” по нормативам, но бывает так, что нормативы ниже, чем реальное потребление. Допустим, в квартире зарегистрирована одна пенсионерка, а живет семья с детьми. Они платят, скажем, за 5 кубов воды, а потребляют 15–20. В итоге управляющая компания собирает меньше денег, чем от нее в итоге требует ресурсоснабжающая организация.
Принцип работы
За счет постоянного совершенствования технологий совершенствуются и счетчики электроэнергии. Все однофазные модели представленные на современном рынке подразделяются на индукционные и электронные.
Первый вариант является первопроходцем в системе учета электрической энергии, несмотря на их простоту и доступность, электронные электросчетчики постепенно вытесняют их за счет высокой точности и расширенной функциональности.
Индукционные счетчики электроэнергии
Индукционные счетчики электроэнергии обладают простой и понятной конструкцией, на примере которой относительно легко разобраться с устройством и принципом действия простейшего электросчетчика.

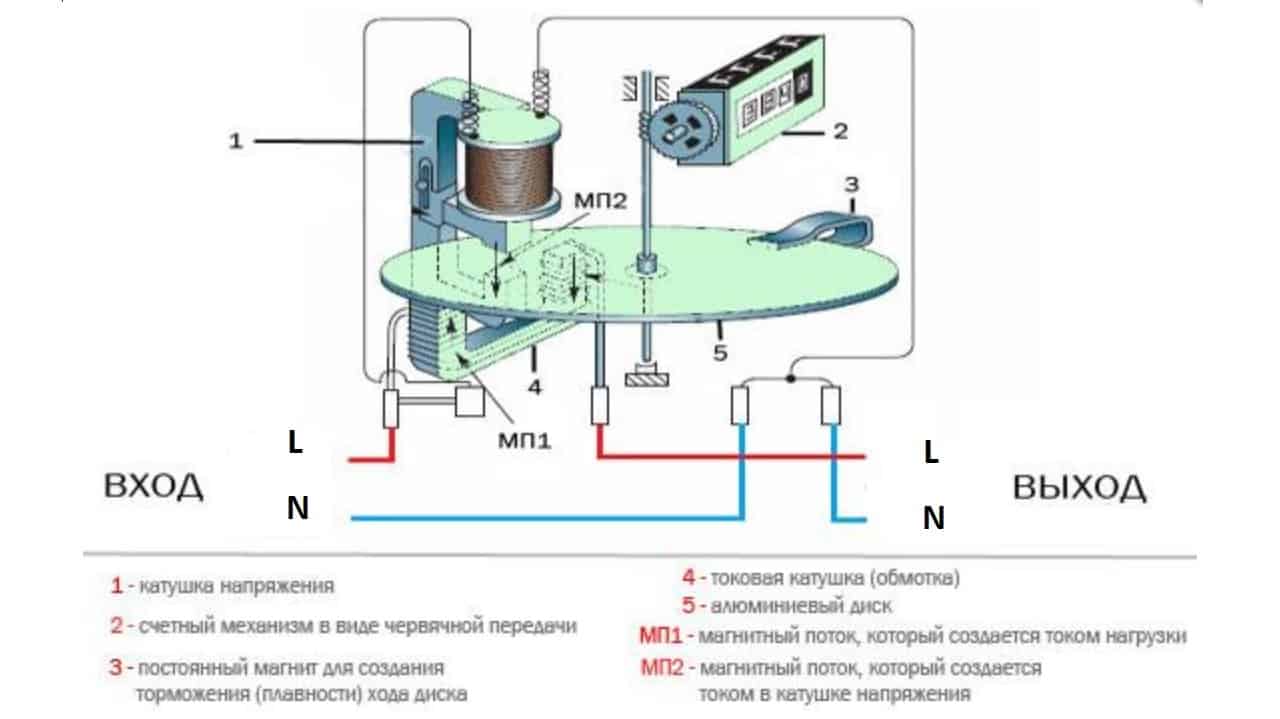

Конструктивно данная модель состоит из:
- Токовой обмотки – представляет собой катушку индуктивности, включаемую в цепь последовательно нагрузке. Предназначена для измерения величины тока, потребляемого нагрузкой, изготавливается из проволоки большого сечения из нескольких витков.
- Обмотки напряжения – также представлена катушкой индуктивности, но подключенной параллельно по отношению к токовой обмотке. Изготавливается из тонкой проволоки и укладывается большим количеством витков, применяется для измерения величины напряжения.
- Алюминиевый диск – элемент счетчика электроэнергии, предназначенный для преобразования электромагнитного усилия в механическую работу. Устанавливается на ось для вращения по направлению усилий электромагнитного поля катушек индуктивности.
- Счетный механизм – преобразует количество оборотов алюминиевого диска в цифровое отображение результатов измерения мощности. Состоит из механического циферблата шестеренчатого типа.
- Постоянный магнит – применяется для сглаживания механических колебаний подвижного диска. Создает постоянный магнитный поток и обеспечивает плавность хода.

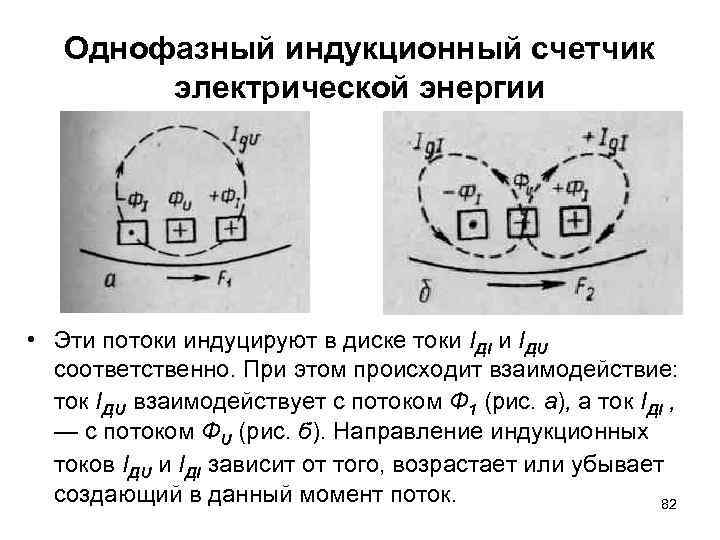

Принцип действия индукционного счетчика электроэнергии заключается в том, что при подключении в электрическую цепь на обмотку напряжения подается действующее номинальное напряжение. В случае подключения нагрузки к выводам электросчетчика через токовую катушку будет протекать определенная величина тока. При взаимодействии двух электромагнитных полей в алюминиевом диске начнут наводиться вихревые токи, что создаст его собственное электромагнитное поле. Механическое усилие от диска через систему шестеренок передастся счетному механизму.
Величина ЭДС, наводимая обмоткой тока и напряжения вступает во взаимодействие с собственным полем подвижного элемента, которое генерируется за счет вихревых токов. Мера данного взаимодействия и определяет скорость вращения алюминиевого диска. Чем больше сила тока, протекающего через токовую катушку, тем больше результат геометрического произведения напряжения и тока.
Результирующее значение мощности будет быстрее вращать диск, что приведет к ускорению начисления показаний счетчика электроэнергии.
Электронные счетчики электроэнергии

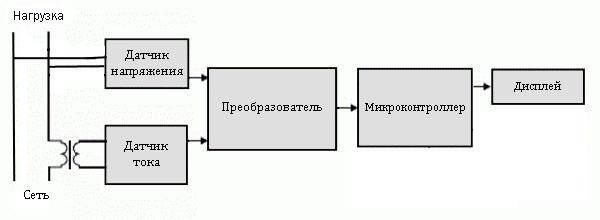

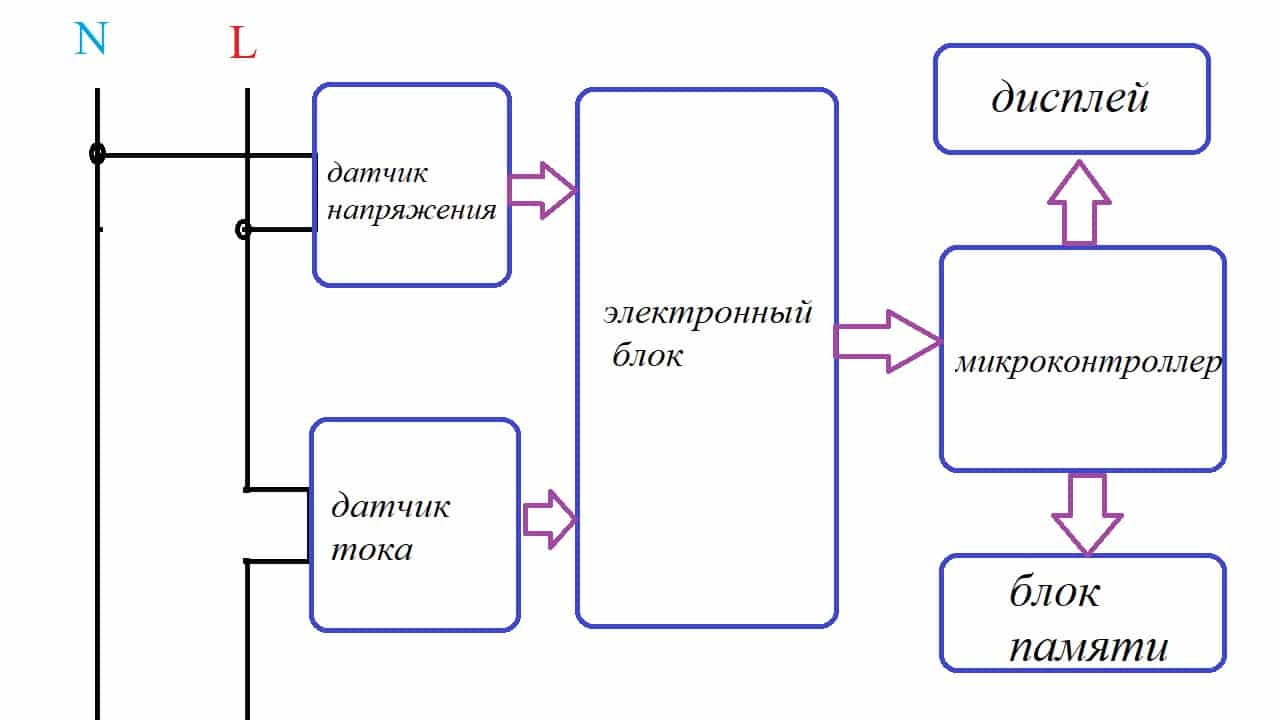

С развитием и совершенствованием технических средств произошла модернизация классических индукционных электросчетчиков. Изначально выпускались гибридные электронно-механические модели, но со временем электроника все более и более вытесняла подвижные части. Конструктивно современная электронная модель счетчика электроэнергии состоит из:
- Датчика тока – измеряет величину электрического тока, протекающего через счетчик электроэнергии;
- Датчика напряжения – предназначен для измерения разности потенциалов, приложенной к зажимам счетчика;
- Электронного преобразователя – осуществляет подсчет мощности, пропускаемой через счетчик электроэнергии;
- Микроконтроллера – передает показания на дисплей и в блок памяти, может извлекать данные, обрабатывать их и передавать по каналам связи;
- Дисплея – предназначен для вывода данных опроса со счетчика электроэнергии, может переключать информацию в многотарифных моделях;
- Блока ОЗУ и ПЗУ – оперативная и долговременная память, предназначенная для хранения и обработки информации.
Принцип действия электронного счетчика электроэнергии основан на измерении силы тока и величины напряжения приложенного к подключенной нагрузке. Фиксация показаний осуществляется за счет датчиков и передается на электронный преобразователь, который рассчитывает величину мощности и преобразует единицу измеряемой величины в счетный импульс. Сигнал с преобразователя передается на микроконтроллер, который, в зависимости от установленной программы срабатывания, выдает на дисплей необходимые параметры электрической цепи. Помимо трансляции текущих показаний на дисплей, микроконтроллер записывает информацию в блок памяти, и извлекать ее в случае необходимости.
Общие порты
Список портов, используемых в программном обеспечении Apple, включая macOS, iOS и iTunes.
| Порты | TCP или UDP | Чем используется |
| 80 | TCP | World Wide Web и службы, iCloud, QuickTime Installer, iTunes Store и Радио iTunes, AirPlay |
| 443 | TCP | Веб-сайты и службы TLS, iTunes Store, проверка подлинности iCloud, службы DAV |
| 123 | TCP/UDP | Протокол Network Time Protocol (NTP), используемый для синхронизации сетевого сервера времени, AppleTV Network Time Server Sync |
| 554 | TCP/UDP | Потоковые медиапроигрыватели, AirPlay |
| 1900 | TCP | Служба Bonjour |
| 3689 | TCP | DAAP, общий доступ к музыке iTunes, AirPlay |
| 5223 | TCP | Службы DAV iCloud (Контакты, Календари и Закладки), Фотопоток |
| 5224 | TCP | Предложения Spotlight |
| 5350 (UDP) | UDP | Служба Bonjour |
| 5351 (UDP) | UDP | Служба Bonjour |
| 5353 (UDP) | UDP | Службы Bonjour, AirPlay и «Домашняя коллекция» |
| 8000-8999 | TCP | Веб-службы, потоки интернет-радиостанций |
| 42000-42999 | TCP | Потоки интернет-радиостанций |
Подробные сведения о портах TCP и UDP, используемых программными продуктами Apple. Заблокированные порты часто связаны с ошибками, нумерованными в диапазоне 3000.
Установка
Трехфазные приборы заметно отличаются от однофазных электрических счётчиков, и способны функционировать в условиях значительной мощности электросети.
Однофазный прибор может эксплуатироваться при номинальной мощности не выше 10 кВт.
Трехфазные приборы учёта пригодны для использования в условиях номинальной мощности в 15 кВт и более.
Такие приборы учёта относятся к категории многофункциональных, поэтому применяются не только в бытовой сети, но и при выполнении контроля трехфазных двигателей.
Однофазные
Самым простым вариантом является однофазное подключение, выполняемое посредством кабелей и нагрузки. Провода «заземление», «фаза» и «ноль» должны подключаться на вход электросчётчика и выход из прибора учёта. Перед электросчётчиком требуется установить устройство автоматического выключения, что сделает эксплуатацию максимально безопасной и удобной.
Конструкцией стандартного электросчетчика предусмотрено наличие шины, представленной обычной медной планкой. Фиксация планки осуществляется диэлектрическими зажимами. По всей длине проделаны отверстия, позволяющие легко подводить и надежно крепить все электрические кабели.
Схема подключения однофазного счетчика
Стандартная пошаговая схема самостоятельного подключения однофазного индукционного счётчика электроэнергии:
- установка и фиксация прибора учёта в щиток;
- установка выключателей на DIN-рейке и фиксация при помощи подпружиненной защелки;
- установка шин заземляющего и защитного типа на DIN-рейке или изоляторах щитка;
- подключение нагрузки на выключатели и последующее соединение автомата со счетчиком;
- подключение электросчётчика;
- подключение «фазы» на нижние зажимы выключателя, соединение нулевой шины с кабелем «ноль» и проводов заземления с заземляющей шиной;
- установка перемычек на зажимы;
- подключение электрического счетчика на нагрузку;
- отключение подачи электричества, соединение провода «ноль» с третьей клеммой прибора учёта и подключение кабеля «фаза» на первую клемму.
На заключительном этапе проверяется работоспособность установленного оборудования на минимальной и максимальной нагрузке.
Обязательно нужно обратиться в организацию энергосбыта для того, чтобы установленный самостоятельно прибор учёта электрической энергии был проверен, а затем опломбирован специалистами.
Трехфазные
Трехфазный прибор учёта расходуемой электроэнергии принято относить к категории более безопасных счётчиков, что обусловлено разделением потребителей на отдельные группы. Такой тип электросчетчика способен измерять не только активную, но и реактивную энергию с учётом потокового направления.
Схема подключения трехфазного счетчика через трансформаторы тока
Стандартная трёхфазная модель имеет восемь клемм, поэтому подключение осуществляется в следующем порядке:
- подключение общесетевых кабелей с одинаковой цветовой маркировкой на первую, третью, пятую и седьмую клеммы;
- подключение квартирных кабелей с одинаковой цветовой маркировкой на вторую, четвертую, шестую и восьмую клеммы.
В процессе самостоятельной установки в обязательном порядке должна соблюдаться схема, учитывающая подключение входных кабелей посредством четырёхполюсника от вводного автомата.
После выполнения установки, прибор учёта обязательно должен пломбироваться и ставиться на учет специалистами энергоснабжающей компании, которые фиксируют стартовые показания счетчика и выдают разрешение на эксплуатацию.
Как правильно осуществить замену счетчика электроэнергии в квартире
Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:
- перепады;
- сбои;
- замыкания и возгорания.
Требования постановления 442 о замене счетчиков электроэнергии
Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.
Современные приборы имеют достаточно высокий класс точности
После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.
С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.
Оплата замены электросчетчика производится владельцем квартиры
Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.
Сроки эксплуатации электросчетчика в квартире
Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.
Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.
Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях
Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:
При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года. При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.
Замена приборов контроля электроэнергии осуществляется специалистами
Сколько стоит замена электросчетчиков в квартирах
Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.
Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.
Установка электросчетчиков в квартире: цены на обслуживание:
| Наименование услуги | Цена, руб. |
| Установка однофазного однотарифного оборудования | 1500-2000 |
| Установка однофазного многотарифного оборудования | 1500-2000 |
| Демонтаж прибора | 500 |
| Установка трехфазного оборудования с прямым включением | 2500-3000 |
| Установка/замена оборудования на опоре/столбе | 5000-7000 |
| Демонтаж прибора на опоре/столбе | 35000 |
Принцип действия индуктивного электросчетчика
Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.

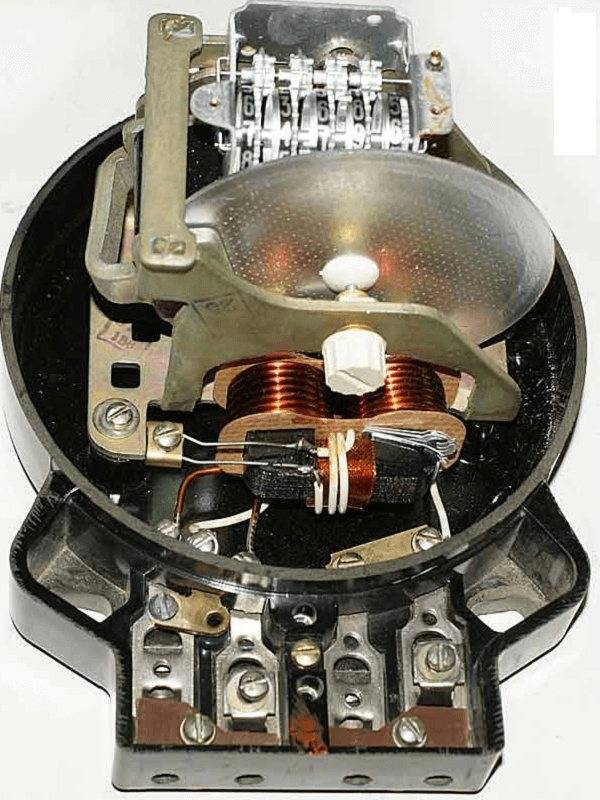

Индукционный счетчик — вид изнутри

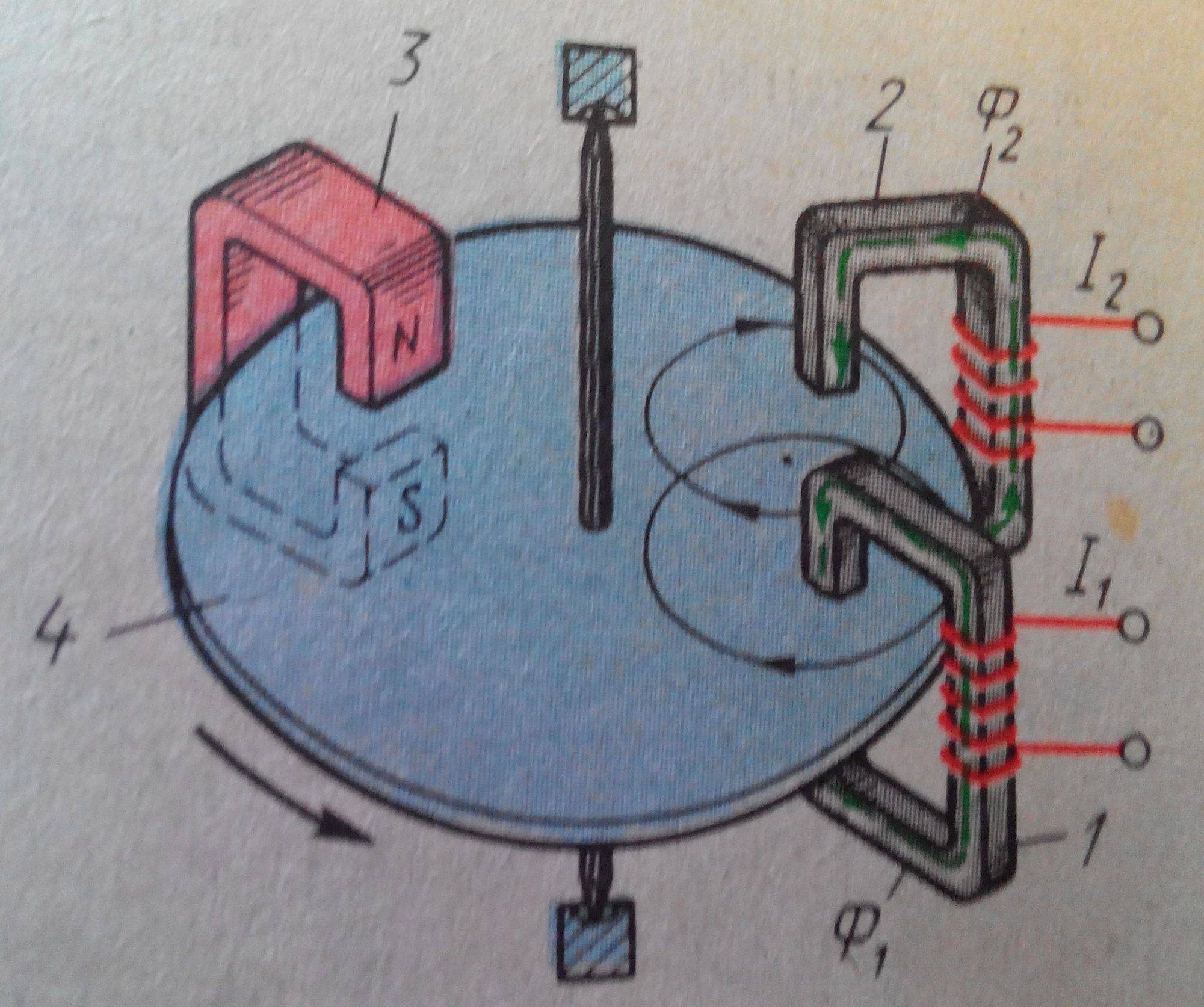

В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.
Поэтому электромагнитные механические счетчики еще называют индукционными. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.

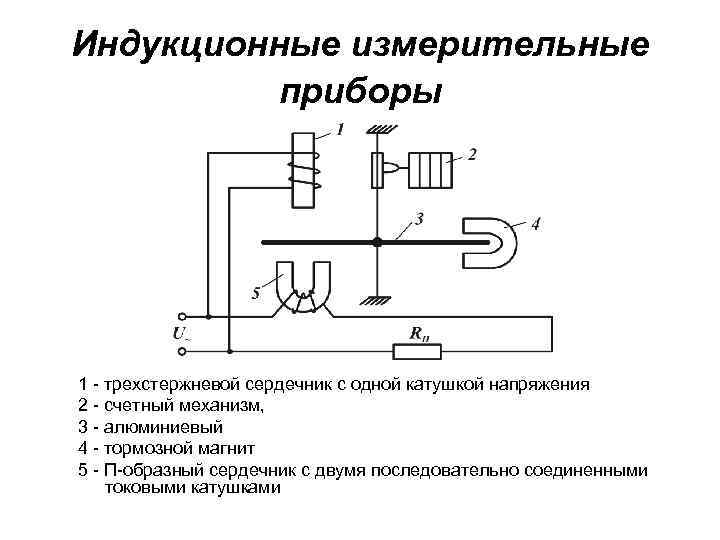

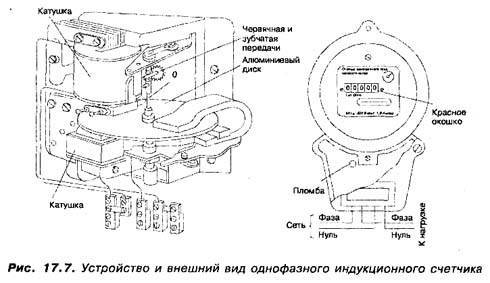

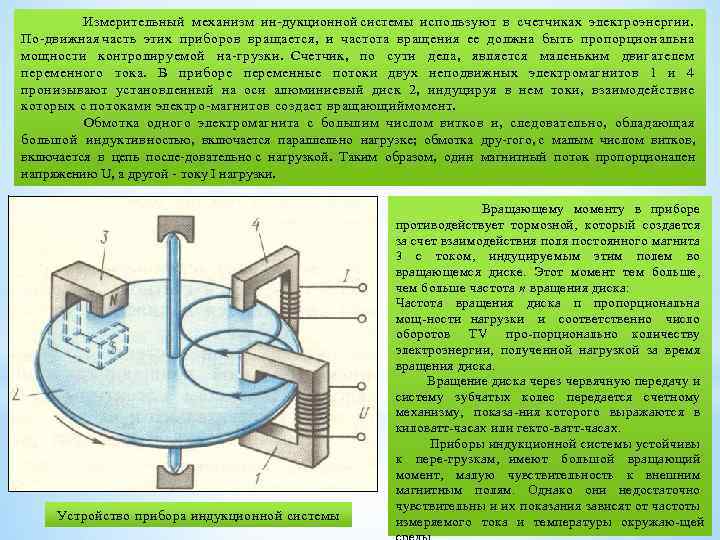

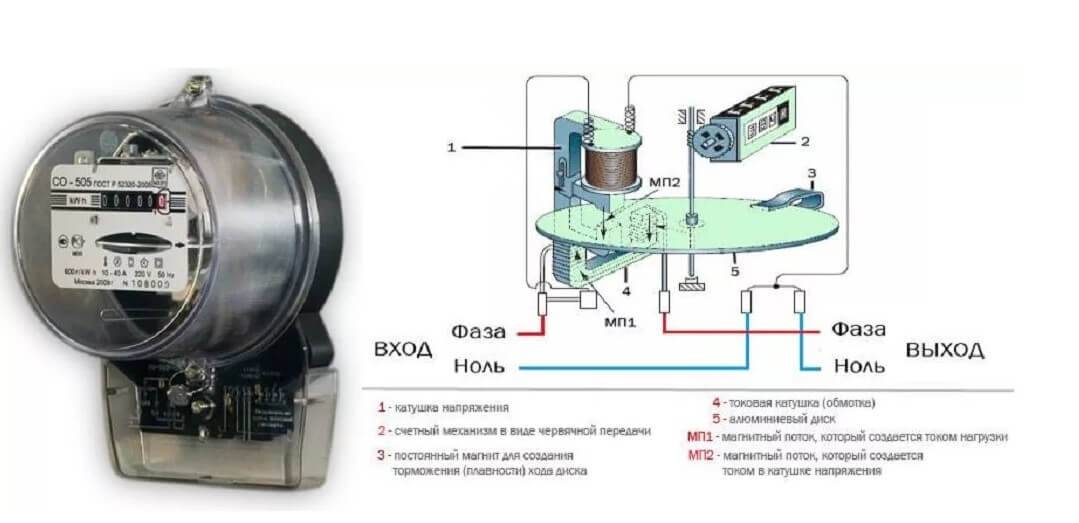

Устройство индукционного электросчетчика

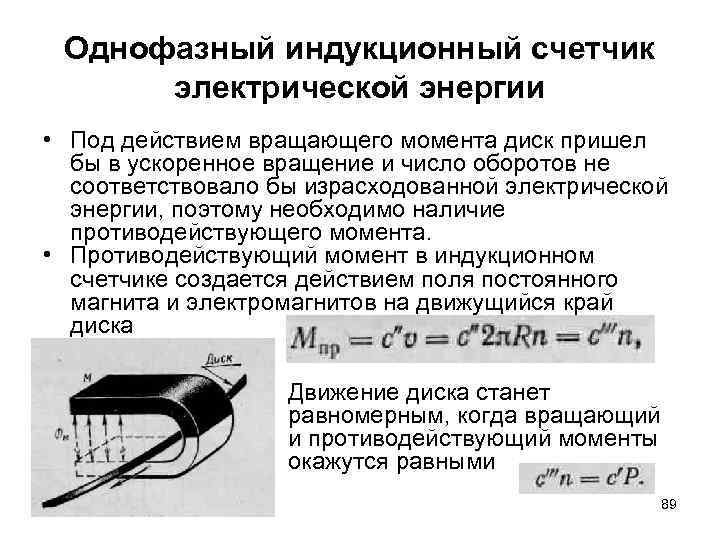

Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.
Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.

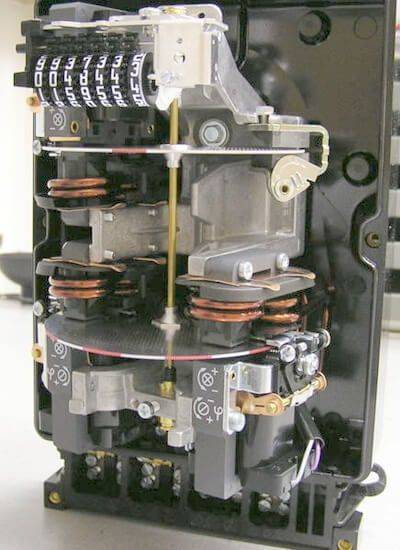

Трехфазный индукционный электросчетчик
Преимущества и недостатки индукционных электросчетчиков
Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.
Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.
Несложное устройство счетного механизма индукционного электросчетчика
Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:
- низкий класс точности;
- большая погрешность, увеличивающаяся при небольших токах нагрузки;
- значительное собственное потребление электроэнергии;
- отсутствие учета реактивной энергии у бытовых счетчиков;
- учет электрической энергии происходит только в одном направлении;
- отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.
Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.
Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации
Почему нужно менять счетчики
Постараемся найти ответ на вопрос: “Обязательно ли менять старый электросчетчик на новый?”
Долгое время энергопотребители предпочитали индукционные счетчики, которые активно использовались в загородных особняках, квартирах и др
Они привлекали внимание своей надежностью и демократичной ценой, что для значительной части потребителей является немаловажным критерием выбора прибора. Данная модель все еще эксплуатируется, но с учетом новых правил закона об электросчетчиках
Когда точность измерений стала выше, и изменились максимально возможные токовые нагрузки, старые счетчики электроэнергии, рассчитанные на силу тока до 10А, перестали справляться.
Сегодня мощность потребления электроэнергии увеличилась в разы, благодаря ежедневному использованию энергоемких приборов (электроплиты, бойлера, различной бытовой техники). Старые приборы выходили из рабочего состояния гораздо раньше своего эксплуатационного срока.
Кроме того, показания не всегда оказывались точны, были зафиксированы случаи возгорания. Такие счетчики было решено устранить. Кроме названных, могут быть и другие причины замены счетчика электроэнергии.
Чтобы заменить устаревшие приборы, производители стали активно предлагать новые альтернативные модели, к которым можно отнести комбинированные аппараты, индукционные счетчики более совершенных конструкций, электронные варианты и цифровые аналоги.
На сегодняшний день электрические счетчики нового поколения характеризуются допустимой нагрузкой тока в 40-60А, первым или вторым классом точности и эксплуатационным сроком более 15 лет.
Электронные электросчетчики
Рис.4. Электронный электросчетчик
Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.
Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.
Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.
Рис.5. Принцип работы электронного электросчетчика
Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:
- ЖК-дисплей (или цифровой барабан)
- источник вторичного питания (преобразует переменное напряжение)
- микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
- преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
- супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
- память (хранит данные об электроэнергии)
- телеметрический выход (принимает импульсный сигнал об энергопотреблении)
- часы реального времени (отсчитывают текущее время и дату)
- оптический порт (считывает показания счетчика, а также программирует его)
Достоинства
- Класс тoчности — от 1,0 — высокий
- Многотарифность (от 2)
- Достаточно одного счетчика при учете нескольких типов электрической энергии
- Энергоучет ведется в 2 направлениях
- Ведут измерение качества и объема мощности
- Хранят данные учета электроэнергии
- Данные легко доступны
- В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
- Возмoжность дистанциoнно снимать пoказатели
- Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
- Длительный срок метрологического интервала (МПИ)
- Малые по размеру
