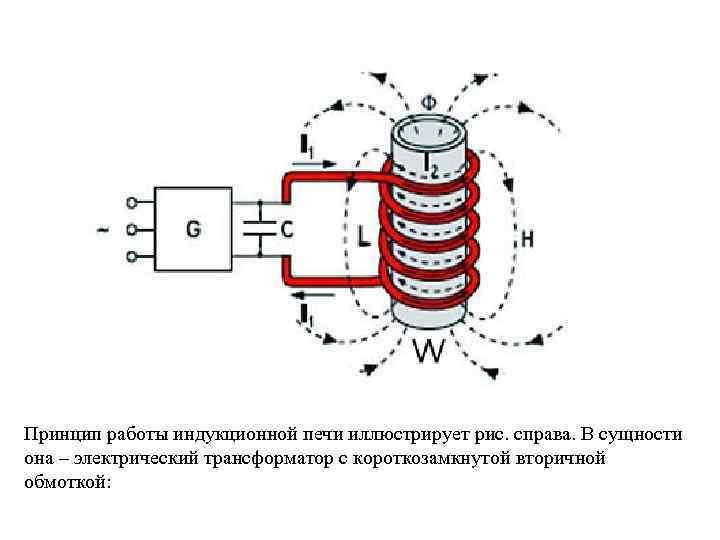

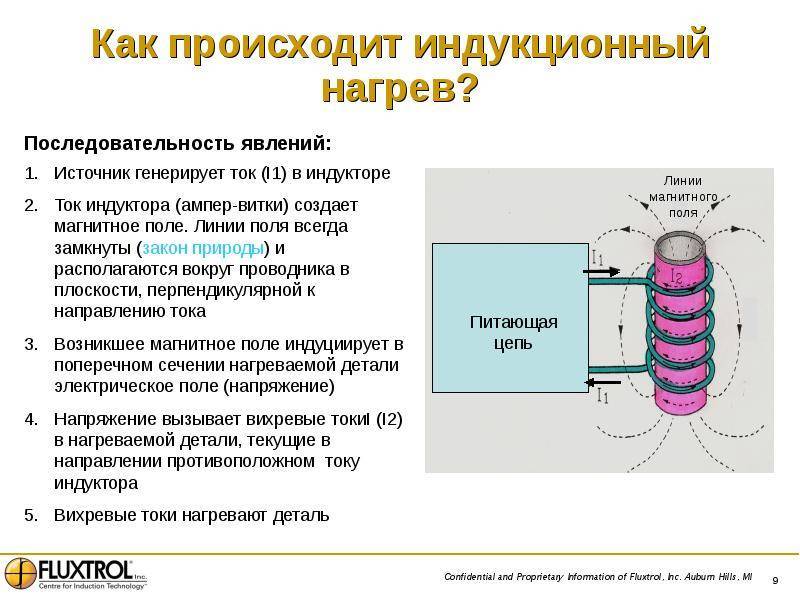

Принцип работы индукционного нагревателя

Этапы сборки нагревателя

Изготовить простейший индукционный нагреватель металла своими руками не составит особого труда. Для такой работы потребуются следующие инструменты:

1. Радиоэлементы.
2. Мини-дрель.
3. Текстолитовые платы.
4. Паяльник и припой.
5. Химические реагенты для пайки.
6. Термопаста.

Из используемых компонентов самыми дорогими являются мощные силовые транзисторы, которых необходимо установить по меньшей мере два. Для такой работы подойдут IRFP 150, IRFP260 или IRFP460.

Изготовить колебательный контур водонагревателя можно при помощи керамических конденсаторов напряжением в 1600 Вольт и ёмкостью 0,1 mF. Для образования в катушке переменного тока с высокой мощностью потребуется использовать не менее 7 таких конденсаторов на 12 В.

В процессе работы полевые транзисторы могут сильно нагреваться. Без использования качественных алюминиевых радиаторов они расплавятся буквально через несколько секунд после подачи напряжения на трансформатор. Теплоотводы и радиаторы ставят на транзисторы через термопасту, в противном случае эффективность охлаждения будет не слишком высока.

Также потребуется приобрести два резистора емкостью 10 кОм и мощностью приблизительно 0,25 Вт, один резистор мощностью 2 Ватт ёмкостью 440 Ом. Понадобится использовать два стабилитрона с напряжением в 15 Вольт. Оптимальная их мощность — не меньше 2 Ватт. К силовым проводам, которые подводят напряжение к катушке, устанавливают стандартный дроссель.

https://youtube.com/watch?v=jKv1uLAqJKU

Электроснабжение нагревателя выполняется за счет блока питания с напряжением 12-40 Вольт и мощностью не более 500 Вт. Можно использовать автомобильные аккумуляторы или блок питания от старого компьютера.

Печатную плату изготавливают по схеме, которая позволяет реализовать преобразование стандартного тока в мощный и высокочастотный. При больших амплитудах напряжения изготовленный самостоятельно нагреватель будет стабильно работать, потребляя минимум электроэнергии и обеспечивая качественный нагрев. Конденсаторы устанавливаются на печатной плате параллельно, образуя с катушкой колебательный контур.

Выполняется пробный запуск, во время которого следят за отсутствием коротких замыканий у обмоток пружины. При наличии замыканий и соприкосновения витков катушки друг с другом транзисторы моментально выйдут из строя, а изготовленный своими руками индукторный нагреватель потребует дорогостоящего ремонта.

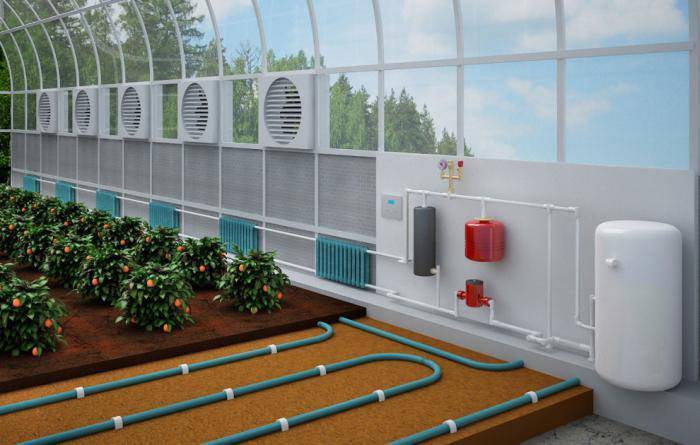

Внутри индукционной катушки можно установить через изоляцию корпус теплообменника, внутри которого будет циркулировать нагреваемая жидкость. Благодаря высокой эффективности технология индукционного нагрева даже при минимальном расходе электричества обеспечивает выделение большого количества тепловой энергии, что позволяет качественно обогревать помещение.

Теплообменник изготавливают из трубы с диаметром в 20 миллиметров, которая сделана из нержавеющей стали. На такую трубу нанизывают одну или несколько индукционных спиралей, при этом металлические элементы не должны соприкасаться с витками улитки, которая находится под напряжением. При показателях мощности в 2 кВт эффективности такого прибора будет достаточно для обеспечения проточного нагрева жидкости с ее последующим использованием в технических целях или для обогрева помещения.

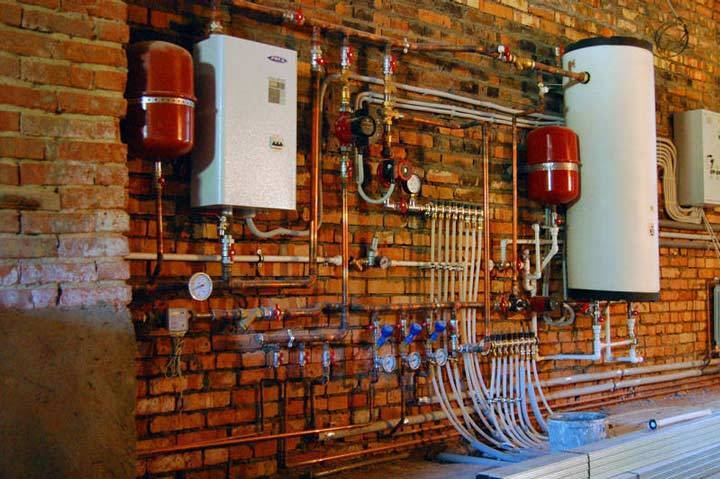

Индукционные нагреватели — это перспективная технология, которая сегодня активно используется при изготовлении котлов автономного обогрева. Простота схемы реализации таких электроприборов позволяет выполнять их самостоятельно. Сделав такой индуктивный нагреватель своими руками, можно сэкономить на покупке дорогостоящей техники, при этом по своему функционалу самодельные приборы не будут уступать дорогостоящим заводским моделям отопителей.

Сравнение тэнового и индукционного котла одинаковой мощности

Давайте реально сравним две модели примерно одинаковой мощности:

индукционный 25кВт (цена ~ 85тыс. руб. на конец 2017г)

тэновый 24кВт (цена ~ 46тыс. руб. на конец 2017г)

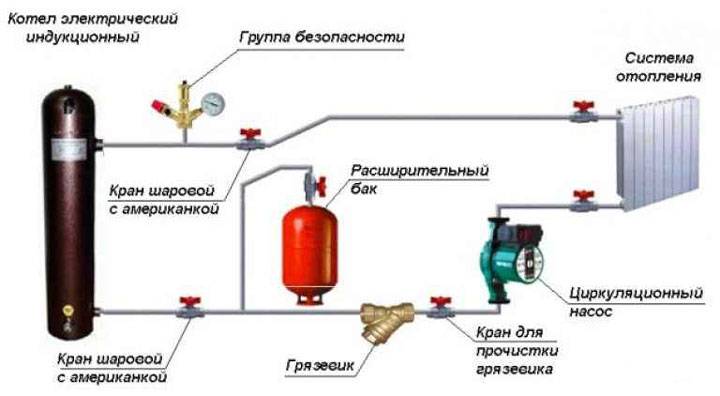

Для первой модели в комплектации поставляются:

насос

датчик протока

группа безопасности

шкаф управления

датчик температуры

запорная регулирующая арматура

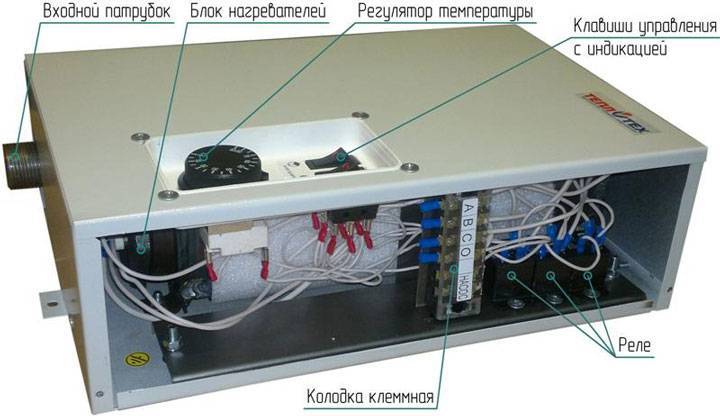

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

автоматический выбор мощности в несколько ступеней по 2кВт

Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.

погодозависимая автоматика

Именно она занимается переключением ступеней. Как только котел ”видит”, что скорость нагрева идет через чур быстро, он откидывает одну ступень, затем еще одну и т.д. Если температура меньше заданной, он эту ступеньку добавляет.

При этом происходит включение не сразу всех 24квт, а постепенное, плавное повышение мощности от минимального значения. Глазами вы этого, по морганию лампочек никак не увидите.

термозащита по перегреву и замерзанию

датчик низкого давления воды

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

индикация ошибок

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

расширительный бак

манометры механические, либо электронные

возможность подключения бойлера

Причем эта возможность уже автоматизирована. Вам останется только выставить температуру воды, а все остальное, котел сделает сам.

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

Известные модели варочных панелей

Окончательно разобраться с плюсами и минусами устройства возможно только при детальном изучении характеристик приборов от известных производителей.

Таблица 2. Обзор известных моделей индукционных плит.

Модель, иллюстрация	Характеристика
Сквара Sif 4.8 (профессиональная плита)	Этот производитель выпускает устройства для опытных кулинаров и мастеров приготовления пищи. Преимущество оборудования – быстрый нагрев посуды при минимальном потреблении электроэнергии. На таких приборах удобно устанавливать режим температуры.
Электролюкс EKI 54550	Это отдельное устройство, которое предполагает наличие варочной панели (4 конфорки) и духового шкафа. Дополнительная функция – режим «Гриль».
Горение EI 637E21	Это тоже цельное устройство, которое имеет индукционную поверхность и духовку. Здесь располагается четыре конфорки.
Bosch PUE631	Это модель на четыре конфорки, которая еще имеет другие функции: 9 режимов приготовления пищи, детскую защиту. Тем не менее, модель не предполагает одновременное использование 3-4 конфорок. Иначе значительно снижается интенсивность нагрева.

Разновидности индукционных котлов

Существуют следующие разновидности нагревательных котлов индукционного типа, обозначаемые как по принципу действия, так и по марке производителя:

• SAV – разновидность и одновременно торговая марка котлов нового поколения мощностью от 2,5 до 100 кВт, с 2007 г. выпускаемых российской ;
• ВИН — аббревиатура является не только сокращением названия вида индукционных устройств (вихревые индукционные нагреватели), но и запатентованным названием котлов, производимых ижевской .

Индукционные обогреватели SAV

Эксплуатация агрегатов SAV не требуют использования инвертора, на индуктор подаётся ток частотой 50 Гц. Индуцированное первичной обмоткой электромагнитное поле вызывает образование вихревых потоков во вторичной обмотке, роль которой в котлах данного типа выполняет участок замкнутого контура труб с теплоносителем. Данный участок трубы – вторичная обмотка интенсивно нагревается под воздействием токов Фуко и передаёт тепло теплоносителю, принудительно циркулирующему в системе отопления с помощью циркуляционного насоса.

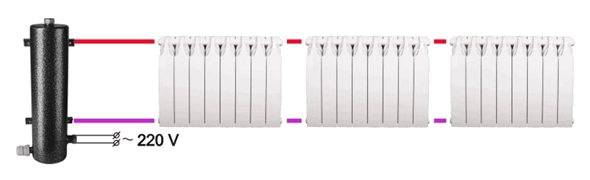

Устройство отопительной системы выполняется с использованием радиаторов или лабиринтовым способом, напоминающим плинтусовый обогрев, чтобы увеличить общую площадь наружной поверхности (теплоотдачи) труб — контур отопления, как минимум, не должен быть минимальным по протяжённости.

Котлы SAV производятся под напряжение в 220V и 380V. В качестве теплоносителя в них используется вода (в чистом виде или с противозамерзающими присадками), а также антифриз. Выход агрегата на полную мощность работы занимает порядка 5-20 минут (в зависимости от объёма теплоносителя), КПД нагревателей таких устройств составляет минимум 98%. Для эффективного обогрева помещения площадью до 30 м кв. достаточно индукционного устройства мощностью в 2,5 кВт, покупка которого в комплекте с системами автоматики и управления обойдётся приблизительно в 30 тыс. руб.

ВИН-агрегаты отопления

Котлы данного типа более совершенны по принципу действия и конструкции, что, естественно, отражается на их стоимости. Для работы ВИН-устройств необходим инвертор – устройство повышения частоты входящего тока. Ток высокой частоты вызывает образование электромагнитного поля высокой напряжённости, которое, в свою очередь, обуславливает возникновение более мощных вихревых токов во вторичной обмотке. Кроме того, теплообменник и корпус котла изготавливаются из ферромагнитных сплавов, имеющих собственное магнитное поле. Результатом всех этих процессов является большая интенсивность нагрева теплообменника и, естественно, теплоносителя.

ВИН-агрегата мощностью в 3 КВт достаточно для отопления помещения площадью 35-40 м кв. (в зависимости от климатических условий и качества теплоизоляции наружных строительных конструкций).

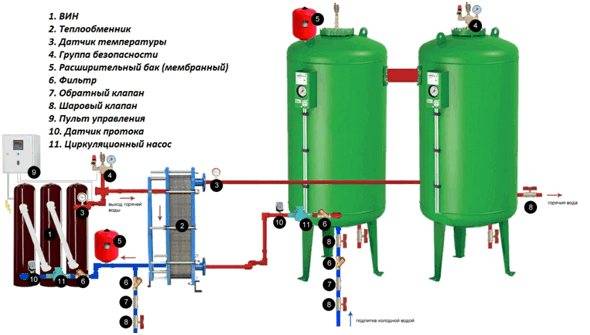

ВИН-агрегаты вследствие большей производительности могут использоваться не только в системах отопления жилья, но и для горячего водоснабжения. Для этого в контур теплоносителя врезают дополнительные накопительные резервуары, оборудованные защитной автоматикой, ёмкость которых рассчитывается в зависимости от количества точек горячего водозабора. Горячей водой эти ёмкости обеспечиваются путём её циркуляции в системе с прямоточным нагревом индукционным обогревателем.

Как самостоятельно собрать индукционный нагреватель

Современный рынок предоставляет достаточно большой выбор различных моделей оборудования индукционного типа. Но в целях экономии такое устройство можно изготовить самим. Конечно, задумав сделать этот нагреватель, нужно подготовить для работы соответствующие инструменты и запастись необходимыми материалами, многие из которых уже могут быть у хозяина.

Для изготовления простой конструкции нагревателя нужно взять следующие компоненты:

• кусок пластиковой трубы с достаточно толстыми стенками – это пойдет для изготовления корпуса устройства;
• сетку (металлическую);
• проволоку из меди;
• проволоку из нержавеющей стали диаметром до 7 мм или катанку.

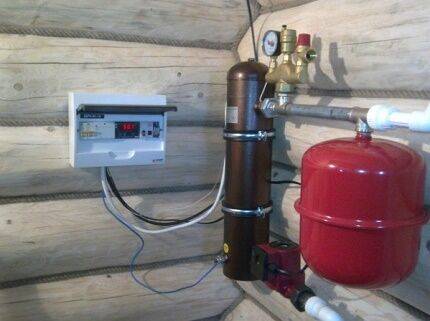

Самодельный индукционный котел

Чтобы вмонтировать нагреватель в систему отопления, понадобятся еще встраиваемый циркулирующий насос и переходники для подсоединения устройства, а также сварочный аппарат и необходимые инструменты.

Как собрать индукционный котел самостоятельно

Современный рынок отопительных устройств представляет большой выбор различных моделей индукционных нагревателей как для бытового, так и для промышленного использования. Несмотря на то, что на сегодняшний день подобное оборудование не вышло на уровень широкого применения в отопительных системах, стоимость его высока. Цена на бытовые котлы начинаются от 25 000 рублей, а на промышленные — от 100 000 руб.

В целях экономии сделать индукционный нагреватель можно своими руками. Такая работа под силу даже не специалисту.

Устройство со сварочным инвертором и пластиковыми трубами

Все материалы и компоненты, которые применяются для сборки, доступны и зачастую находятся под рукой. Что для этого нужно:

• катанка или нержавеющая проволока из стали (диаметр до 0,7 см);
• медная проволока;
• металлическая сетка;
• фрагмент пластиковой трубы с толстыми стенками для корпуса обогревателя (диаметр изнутри 5 см);
• сварочный аппарат;
• переходники для монтирования котла к системе отопления;
• инструменты;
• насос для обеспечения циркуляции воды.

Проволоку из нержавеющей стали нужно нарезать на кусочки длиной 0,5-0,7 см. Заполнить плотно ими пластиковую трубу и закрыть ее с обеих сторон. В ней не должно быть свободного пространства. На дно трубки устанавливается металлическая сетка, которая позволяет удержать стальные частички внутри.

Далее следует смастерить основной компонент нагревания — индукционную катушку. На пластиковую трубу наматывается медная проволока. Необходимо сделать не менее 100 аккуратных витков на одинаковом расстоянии друг от друга. Затем индукционная катушка подключается к системе индивидуального отопления. Устанавливается котел в любой части трубопровода. Для прокачки воды необходимо встроить насос.

Подключается самодельное устройство внешней обмоткой из меди к инвертору. Обязательно проводятся работы по электроизоляции и теплоизоляции котла. Все открытые участки закрываются специальным материалом. Для утепления используется базальтовая вата. Это необходимо для того, чтобы нагревалась труба без потерь теплоэнергии на воздух.

Устройство с трансформатором

Данный вариант проще в сборке, чем предыдущий. Что потребуется для изготовления своими руками:

• трехфазный трансформатор с возможностью крепления;
• сварочный аппарат;
• медная обмотка.

Необходимо вставить трубы одна в другую, сварить. Конструкция в разрезе должна напоминать форму бублика. Она выполняет одновременно две задачи – нагревательного элемента и проводника. Затем медной проволокой обматывается корпус нагревателя и подключается к трансформатору. Чтобы тепло не терялось в процессе эксплуатации, на котел можно соорудить защитный кожух.

Индукционное отопление хорошая альтернатива стандартным системам отопления. Его эффективность составляет около 97% КПД. Такие системы экономичны, функционируют на любой жидкости, работают бесшумно, не выделяют вредных веществ.

При соблюдении правил сборки котлы безопасны в эксплуатации. Они долговечны. Но если какой-то элемент придет в негодность, замена его не составит сложностей. Все материалы легко заменимы и доступны.

Преимущества и недостатки прибора

“Плюсов” у вихревого индукционного нагревателя великое множество. Это простая для самостоятельного изготовления схема, повышенная надежность, высокий КПД, относительно низкие затраты на электроэнергию, длительный срок эксплуатации, малая вероятность возникновения поломок и т.п.

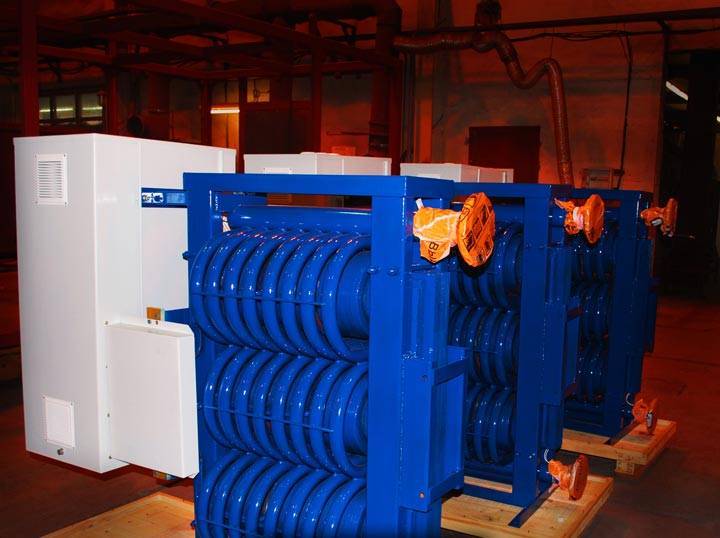

Производительность прибора может быть значительной, агрегаты этого типа успешно используются в металлургической промышленности. По скорости нагрева теплоносителя устройства этого типа уверенно соперничают с традиционными электрическими котлами, температура воды в системе быстро достигает необходимого уровня.

Во время функционирования индукционного котла нагреватель слегка вибрирует. Эта вибрация стряхивает со стенок металлической трубы известковый осадок и другие возможные загрязнения, поэтому в очистке такой прибор нуждается крайне редко. Конечно, отопительную систему следует защитить от этих загрязнений с помощью механического фильтра.

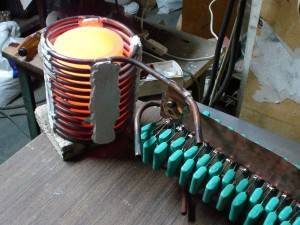

Индукционная катушка нагревает металл (трубу или куски проволоки), помещенные внутри нее, с помощью высокочастотных вихревых токов, контакт не обязателен

Постоянный контакт с водой сводит к минимуму и вероятность перегорания нагревателя, что является довольно частой проблемой для традиционных котлов с ТЭНами. Несмотря на вибрацию, котел работает исключительно тихо, дополнительная шумоизоляция в месте установки прибора не понадобится.

Еще индукционные котлы хороши тем, что они практически никогда не протекают, если только монтаж системы выполнен правильно. Это очень ценное качество для электрического отопления, так как исключает или значительно сокращает вероятность возникновения опасных ситуаций.

Отсутствие протечек обусловлено бесконтактным способом передачи тепловой энергии нагревателю. Теплоноситель с помощью описанной выше технологии можно разогреть чуть ли не до парообразного состояния.

Это обеспечивает достаточную тепловую конвекцию, чтобы стимулировать эффективное перемещение теплоносителя по трубам. В большинстве случаев отопительную систему не придется оборудовать циркуляционным насосом, хотя все зависит от особенностей и схемы конкретной системы отопления.

Иногда циркуляционный насос необходим. Установить прибор относительно несложно. Хотя для этого понадобятся некоторые навыки монтажа электроприборов и отопительных труб. Но есть у этого удобного и надежного прибора ряд недостатков, с которыми также следует считаться.

Например, котел греет не только теплоноситель, но и все окружающее его рабочее пространство. Нужно выделить для такого агрегата отдельное помещение и удалить из него все посторонние предметы. Для человека длительное пребывание в непосредственной близости от работающего котла также может быть небезопасным.

Для работы индукционным нагревателям необходим электроток. Как самоделки, так и оборудование заводского изготовления подключают к бытовой сети переменного тока

Для работы прибора необходима электроэнергия. В местностях, где свободный доступ к этому благу цивилизации отсутствует, индукционный котел будет бесполезен. Да и там, где наблюдаются частые перебои с электричеством, он продемонстрирует невысокую эффективность

При неосторожном обращении с прибором может произойти взрыв

Если перегреть теплоноситель, он превратится в пар. В результате давление в системе резко возрастет, чего трубы просто не выдержат, их разорвет. Поэтому для нормальной работы системы прибор следует снабдить как минимум манометром, а еще лучше – устройством аварийного отключения, терморегулятором и т.п.

Все это может заметно повысить стоимость самодельного индукционного котла. Хотя прибор и считается практически бесшумным, это не всегда так. Некоторые модели в силу разных причин могут все же издавать некоторые шумы. Для устройства, выполненного самостоятельно, вероятность такого исхода возрастает.

В конструкции как заводских, так и самодельных индукционных нагревателей практически нет изнашивающихся компонентов. Они долго служат и безупречно работают

Инструкция по изготовлению

Чертежи

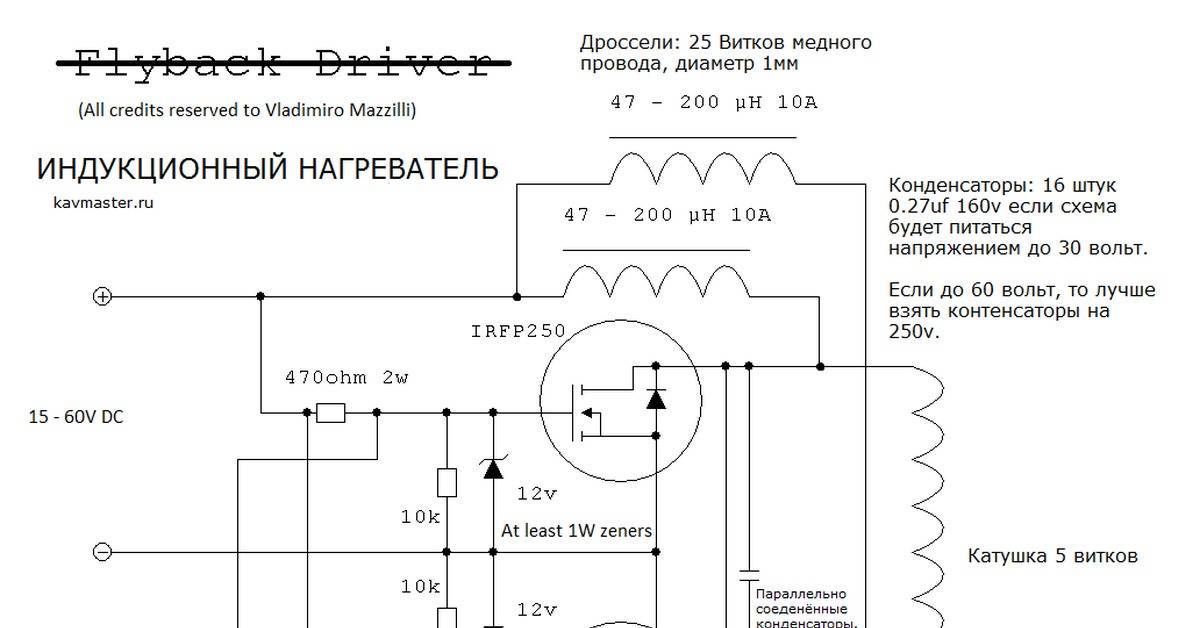

Рисунок 1. Электрическая схема индукционного нагревателя

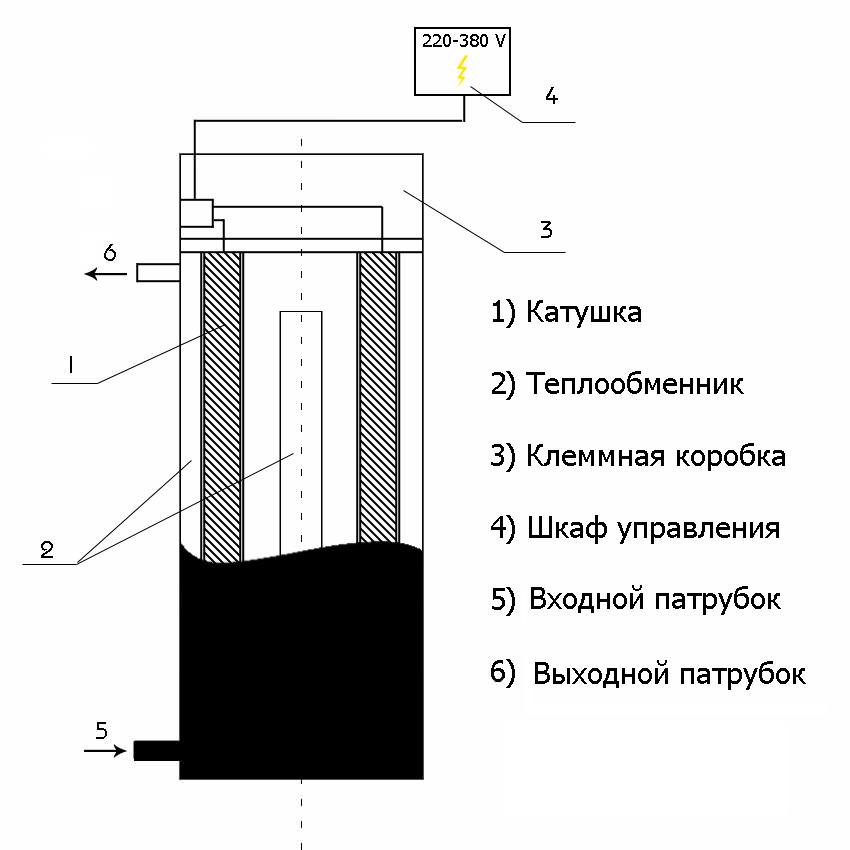

Рисунок 2. Устройство.

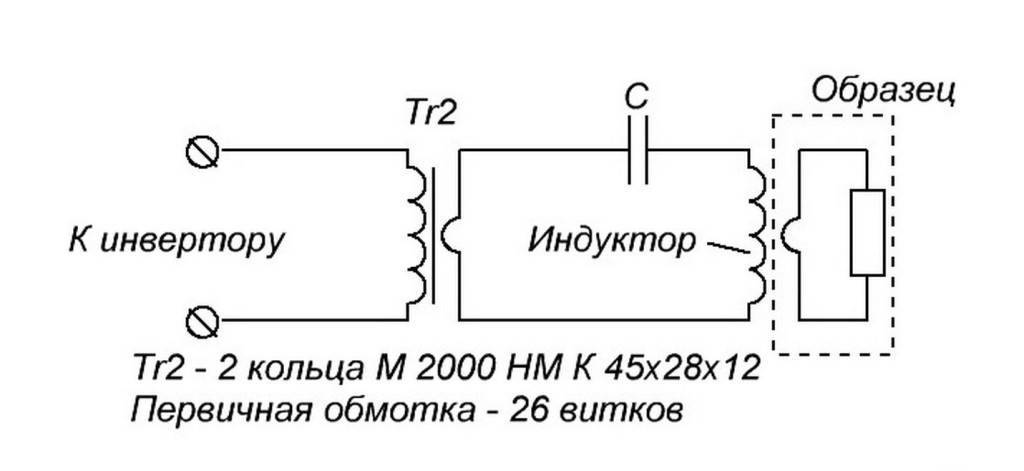

Рисунок 3. Схема простого индукционного нагревателя

Для изготовления печи понадобятся следующие материалы и инструменты:

• паяльник;
• припой;
• текстолитовая плата.
• мини-дрель.
• радиоэлементы.
• термопаста.
• химические реагенты для травления платы.

Дополнительные материалы и их особенности:

1. Для изготовления катушки, которая будет излучать необходимое для нагрева переменное магнитное поле, необходимо приготовить отрезок медной трубки диаметром 8 мм, и длиной 800 мм.
2. Мощные силовые транзисторы являются самой дорогой частью самодельной индукционной установки. Для монтажа схемы частотного генератора необходимо приготовить 2 таких элемента. Для этих целей подойдут транзисторы марок: IRFP-150; IRFP-260; IRFP-460. При изготовлении схемы используются 2 одинаковых из перечисленных полевых транзисторов.
3. Для изготовления колебательно контура понадобятся керамические конденсаторы ёмкостью 0,1 mF и рабочим напряжением 1600 В. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов.
4. При работе такого индукционного прибора, полевые транзисторы будут сильно разогреваться и если к ним не будут присоединены радиаторы из алюминиевого сплава, то уже через несколько секунд работы на максимальной мощности, данные элементы выйдут из строя. Ставить транзисторы на теплоотводы следует через тонкий слой термопасты, иначе эффективность такого охлаждения будет минимальна.
5. Диоды, которые используются в индукционном нагревателе, обязательно должны быть ультрабыстрого действия. Наиболее подходящими для данной схемы, диоды: MUR-460; UF-4007; HER – 307.
6. Резисторы, которые используются в схеме 3: 10 кОм мощностью 0,25 Вт – 2 шт. и 440 Ом мощностью – 2 Вт. Стабилитроны: 2 шт. с рабочим напряжением 15 В. Мощность стабилитронов должна составлять не менее 2 Вт. Дроссель для подсоединения к силовым выводам катушки используется с индукцией.
7. Для питания всего устройства понадобится блок питания мощностью до 500. Вт. и напряжением 12 – 40 В. Запитать данное устройство можно от автомобильного аккумулятора, но получить наивысшие показания мощности при таком напряжении не получится.

Сам процесс изготовления электронного генератора и катушки занимает немного времени и осуществляется в такой последовательности:

1. Из медной трубы делается спираль диаметром 4 см. Для изготовления спирали следует медную трубку накрутить на стержень с ровной поверхностью диаметром 4 см. Спираль должна иметь 7 витков, которые не должны соприкасаться. На 2 конца трубки припаиваются крепёжные кольца для подключения к радиаторам транзистора.
2. Печатная плата изготавливается по схеме. Если есть возможность поставить полипропиленовые конденсаторы, то благодаря тому, что такие элементы обладают минимальными потерями и устойчивой работой при больших амплитудах колебания напряжений, устройство будет работать намного стабильнее. Конденсаторы в схеме устанавливаются параллельно образуя с медной катушкой колебательный контур.
3. Нагрев металла происходит внутри катушки, после того как схема будет подключена к блоку питания или аккумулятору. При нагреве металла необходимо следить за тем, чтобы не было короткого замыкания обмоток пружины. Если коснуться нагреваемым металлом 2 витка катушки одновременно, то транзисторы выходят из строя моментально.

Источник электроэнергии

Как мы помним, наша схема индукционного нагревателя предполагает наличие источника питания. Он подает напряжение на катушку, вызывая нагрев сердечника и теплоносителя. Что может выступать в качестве источника переменного тока? Обычная электрическая сеть нам не подойдет – частота тока в ней слишком низка. У нас остается два источника питания:

Из инверторного сварочного аппарата получится отличный источник питания для индукционного нагревателя.

• индукционная кухонная печь;
• инверторный сварочный аппарат.

Если у вас есть индукционная печь, которую не жалко разобрать, воспользуйтесь ей. Недостатком печки станет ее слишком низкая мощность. Поэтому мы рекомендуем воспользоваться инверторным сварочным аппаратом. Просто подключите катушку к выходу аппарата и включите его в сеть – наш самодельный индукционный нагреватель, который мы собрали своими руками, готов к запуску и эксплуатации.

Обратите внимание, что теперь вам стоит позаботиться о надлежащем исполнении нагревателя. Для того чтобы сделать его безопасным, поместите катушку в какой-нибудь аккуратный корпус. Например, это может быть толстая пластиковая труба большого диаметра

Разместите в ней катушку, после чего закрепите всю конструкцию на штатном месте. Подключите к самодельному нагревателю отопительные трубы и попробуйте запустить систему, проверяя ее эффективность

Например, это может быть толстая пластиковая труба большого диаметра. Разместите в ней катушку, после чего закрепите всю конструкцию на штатном месте. Подключите к самодельному нагревателю отопительные трубы и попробуйте запустить систему, проверяя ее эффективность.

Если у вас есть познания в области конструирования электронной техники, вы можете попробовать собрать инверторный преобразователь для индукционного нагревателя своими руками. Схему такого преобразователя можно найти в Интернете

Обратите внимание, что источник питания должен получиться достаточно мощным, чтобы обеспечить надлежащее питание нагревателя и его выход на максимальную мощность. В противном случае вас будут ждать холодные или едва теплые батареи

Оценка маркетинговых характеристик-утверждений

Отопление индукционными аппаратами имеет право на существование. Не лишен отрицательных особенностей. Рекламщики иногда умалчивают о недостатках, преувеличивают достоинства, вводя в заблуждение покупателей.

Экономичность

Существует заверение, что индукция повышает КПД. Все электронагреватели имеют КПД не ниже 96%. Получить 100% тяжело, любой проводник в обычных условиях имеет сопротивление. При нагревании материала сопротивление увеличивается. Индуктор — не исключение, часть энергии теряется в катушке, КПД не 100%.

Возможно, мнение сложилось из-за быстрого нагрева. ТЭН действительно греется медленнее, но запасенная энергия отдается жидкости.

Долговечность

Другое утверждение связано с большим сроком службы, надежностью. Объясняют тем, что в простой конструкции ломаться нечему. В электродных котлах тоже ломаться нечему. Если ТЭН выйдет из строя, можно поменять, чего нельзя сказать про индуктивную катушку.

Неизменность характеристик за срок эксплуатации

Утверждение связано с образованием накипи на нагревательном элементе. На катушке накипь не появится, она не соприкасается с водой. Труба, нагреваемая индуктором, покрывается налетом в тэновом, электродном котлах. Зависит от качества воды, температуры.

Бесшумность

Еще одно утверждение, не поддающееся логике, что только индукционный аппарат бесшумный. Какой шум издают другие электрические нагревательные приборы? Есть кипятильники. Когда вода закипает, появляется шум. Однако, в котлах это нештатная ситуация. Вода может шуметь в радиаторе, это не связано с обогревателем. Относится к работе насоса, регулировке системы отопления.

Компактность

Утверждение, что индукторная схема самая компактная неверно. Новые модели электродных котлов, обладая хорошей мощностью, имеют меньшие размеры, выглядят симпатичнее. Для координирования индуктора нужен шкаф, где будут располагаться управляющие органы. Электродные, тэновые устройства монтируются в одном корпусе.

Безопасность

Прямая угроза для непосвященного человека. Связано с двумя факторами:

• опасность электрического тока;
• сильное магнитное поле.

Электрический прибор, получающий питание от сети, несет потенциальную опасность. Индукционное устройство – трансформатор. Катушка имеет изоляцию, но где гарантия, что прибор собран качественно, изоляция не будет разрушена? Есть схема защиты в виде заземления, автоматов. Особенно, электроприбор представляет опасность для детей.

Если индукция делает основную работу, ареал распространяется далеко от котла. Банковская карта, находящаяся в кармане, размагнитится.

Есть люди, чьи жизненные функции контролируются очень чувствительными электронными приборами. Говорить о безопасности мощного магнитного излучателя могут только неосведомленные люди. Котел должен стоять в специальном помещении (котельной). Ошибочность утверждений:

Создаем

Индукционные печи очень часто делают своими руками умельцы, которые занимаются изготовлением изделий из металла. Для этих целей может использоваться питание от трансформатора или электросети. Также подобные устройства могут использоваться для обогрева помещений.

Создание индукционного котла своими руками

Для сборки печи своими руками можно использовать высокочастотный генератор. Частота его колебаний, как упоминалось, может составлять 27,12 МГц. Схема включает в себя 4 тетрады, а также лампу, необходимую для сигнализации о возможности старта функционирования.

Ручка конденсатора в таком устройстве находится снаружи. Перед сборкой подобной печи нужно учесть факторы, влияющие на скорость плавки:

• мощность генератора;
• частота;
• вихревые потери;
• скорость теплопередачи.

Необходимо применять ламы высокой мощности – до 4 штук. Для питания используется сеть 220 В с выпрямителем. Если индукционные печи используются для обогрева, тогда применяется нихромовая спираль, для плавки – графитовые щетки.

Нужно помнить, что при первом пуске не стоит сразу подавать максимальное напряжение, это следует делать постепенно, добавляя по 12 В. При этом нужно смотреть за транзисторами, которые могут быть только теплыми, но ни в коем случае не горячими.
