Виды и схема подключения соединительной шины-гребенки для автоматов

Установка гребенки в систему отопления и её расчет

Гребенка в системе водяного теплого пола

Место установки распределительной гребенки в системе отопления зависит от ее назначения. Чаще всего она используется для организации многоконтурного теплоснабжения. Однако помимо этого она является обязательным элементом водяного теплого пола.

Прежде чем приступить к установке – следует выполнить расчет гребенки отопления. Главной задачей этого процесса является равномерное распределение давления по контурам отопления. Если система представляет из себя сложную схему магистралей – рекомендуется сделать расчет с помощью специальных программ. Для простой системы с количеством контуров до 5-ти можно применить принцип равных сечений.

N0=N1+N2+N3+N4

Где N0 – диаметр коллектора, N1, N2, N3, N4 – сечения его отводящих патрубков.

Такая же схема расчета применяется при изготовлении гребенки отопления своими руками

Важно, чтобы размеры входного и выходного коллекторов совпадали. Примечательно, что стандартное устройство гребенки отопления не имеет требований к ее форме. Т.е

она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

Т.е. она может быть как круглого так и квадратного сечения. Основные принципы установки коллекторного отопления заключаются в следующем:

  • Для улучшения циркуляции рекомендуется установка насосов для каждого контура. При этом распределительная гребенка системы отопления не должна обеспечивать синхронизацию работы насосов;
  • Если узел располагается в котельной – установка защитного короба необязательна. Исключение составляет монтаж гребенки для отопления из полипропилена в системе теплого пола;
  • Для регулировки объема теплоносителя необходимо установить на каждом входном и выходном патрубках регулировочную арматуру – впускные клапана и балансировочные расходометры;
  • При планировании монтажа гребенки отопления следует предусмотреть наличие на распределительном узле группы безопасности.

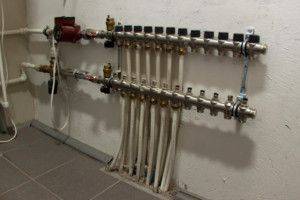

Пример схемы монтажа гребенки отопления

Следует помнить, что это лишь общие рекомендации, которые могут изменяться и дополняться в зависимости от конкретных параметров отопительной системы.

Кроме этих правил специалисты советуют при расчете гребенки отопления учитывать разницу в длине контуров. Рекомендовано составить схему так, чтобы их протяженность была приблизительно равной.

Для уменьшения расхода энергоносителя, в устройство гребенки отопления можно установить смесительный узел, что, в свою очередь, снизит затраты на отопление.

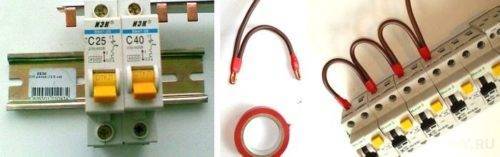

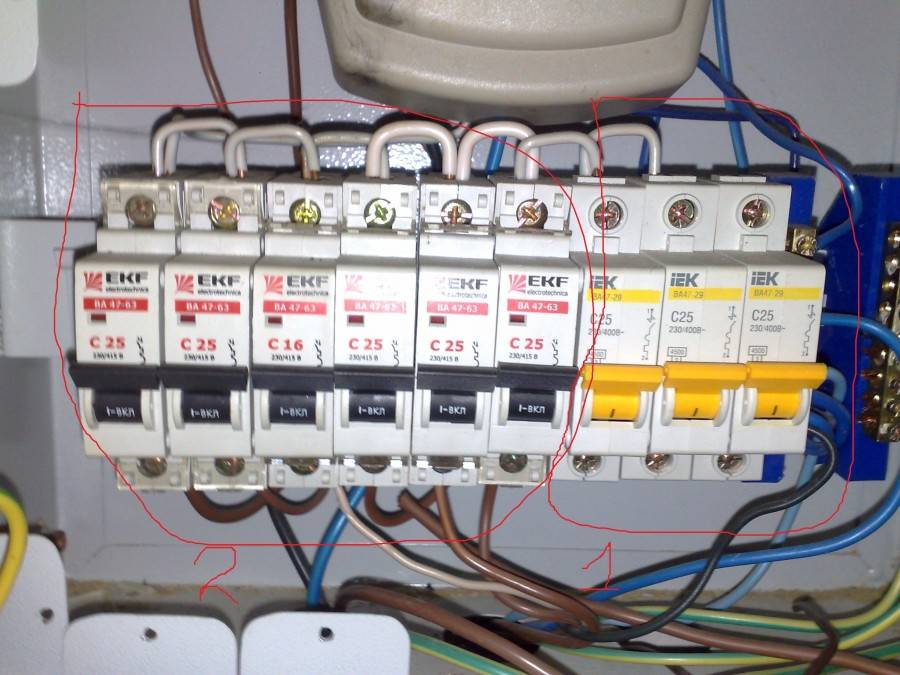

Соединение автоматических выключателей в РЩ перемычками из проводов

Соединения выключателей проводами более трудоемкий, но дешевый процесс, есть два эффективных способа установки перемычек:

  • Провода соответствующего сечения нарезаются на отрезки достаточной длины для соединения двух рядом расположенных автоматов. Изоляция с концов отрезков снимается на 8 – 10 мм, этого вполне достаточно для обеспечения надежного контакта, оголенная часть провода не должна выступать за пределы корпуса автоматического выключателя.
  • Второй способ, когда проводник не режется на отрезки, в местах соединения снимается изоляция 1.5 – 2 см складывается пополам. В таком виде зачищенный участок вставляется в клеммное отверстие и зажимается винтом.

Перемычки можно выполнять многожильными гибкими и жесткими одинарными проводами.

Описание

В зависимости от приспособлений, которые подсоединяются, рассматриваемые детали подразделяются на несколько разновидностей по полюсам (от 1 до 3). В соединительной гребенке для автоматов число пластин и полюсных окончаний идентично. При этом каждый из соединителей предназначается для выполнения конкретных задач. Например, однофазные модели служат для подключения аналогичных выключателей, 4-полюсные версии агрегируют с трехфазными приборами.

Указанные изделия обладают различным показателем шага (от 18 до 27 миллиметров). Меньшие варианты ориентированы на взаимодействие с одним модулем. Шаг 27 мм служит для подсоединения полуторных модульных потребителей. При помощи гребенок реально смонтировать одновременно комплект автоматов (от 12 до 60 штук). По этой причине использование подобных приспособлений неактуально для соединения одной пары устройств. Оптимальный вариант – применение в распределительных щитах с множеством контактов.

Достоинства и недостатки

К недостаткам соединительных гребенок на основе меди можно причислить:

  1. постоянная потребность отключения питания при необходимости провести ремонт или обслужить устройство, что создает определенные неудобства;
  2. трудности в осуществление модернизации щитка. Если потребуется монтаж вспомогательного устройства — нужна будет смена соединительной гребёнки или установка переходной перемычки. Но это может оказать негативное влияние на свойство контактов;
  3. смена 1-го перегоревшего автоматического выключателя потребует открепления каждого контакта на каждом устройстве, но по-другому демонтаж шины может не выйдет;
  4. из-за того, что разные компании-производители в большинстве случаев могут допускать расхождение в габаритах и инструкционных объемов, появляется потребность устанавливать соединительные шины только лишь одной компании-изготовителя вместе с устройством, которое планируется подключить. Выбор разных фирм может привести к тому, что электрическое подключение будет невозможно, ведь штырь может просто не достать до зажимного контакта;
  5. использование самодельных перемычек, состоящих из провода и изоленты, при подключении автоматов может обойтись гораздо дешевле, чем использование соединительной шины. Но этот недостаток относится к продукции известных брендовых фирм-производителей;
  6. использование соединительной гребенки бессмысленно при подсоединении 1-го либо нескольких автоматов. Причиной этого служит то, что она рассчитана на количество модулей — более шести.

Одними из самых популярных гребенок на российском рынке являются гребёнки фирмы ABB (абб или abb). Это шведско-швейцарская фирма, расположена в Цюрихе.

К достоинствам соединительных гребенок на основе меди можно причислить:

  1. простота использования и высокая скорость сборки;
  2. гарантирует высококачественное, а также безопасное гальваническое соединение, так как клемма может зажимать только один контакт (исключением является первая клемма, в которую вводится питание от линии использованной pin-шины, а fork-шина лишена и этого недостатка).
  3. снижает общее количество контактов в 2 раза, и за счет этого повышается надежность образующихся соединений, исключается возможность чрезмерного нагревания мест контакта;
  4. неотъемлемым достоинством является свойство коммутации, контакт с ответвлением жилы в разы лучше, чем применение моножильного кабеля в качестве перемычки. Использование гребенки почти исключает перегрев контактной площадки;
  5. чаще всего шины соединительной гребенки на шесть модулей рассчитаны на нагрузку 63 А. Для того, чтобы провод мог выдерживать данную нагрузку, он должен иметь сечение минимум 16 квадратных миллиметров, а это ощутимо делает работу с ним сложнее;
  6. благодаря гребенке в щитке уменьшается количество проводов, что влияет на опрятность разводки, а также ее показательность. Это упрощает возможность разобраться в ней, если появится такая потребность. Применение гребенки позволяет самостоятельно осуществлять высококачественную разводку.

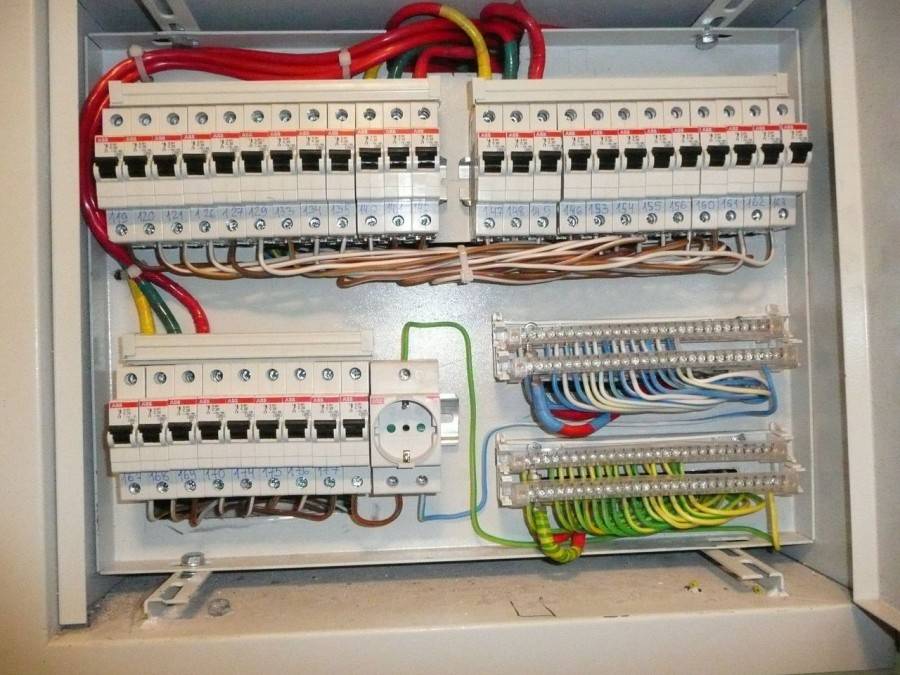

Использование гребенки для автоматов делает монтаж в распределительном щите в разы проще и быстрее, и этот факт является главным плюсом.

Конструкция соединительных шин

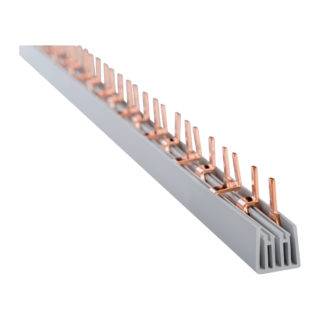

Шина трехфазная изолированная вилочная

В отличие от однополюсных приборов, где перемыкаются по одному фазному контакту, в конструкции шины трехфазной соединительной предусмотрены четыре изолированные гребенки с фиксируемыми штырями. С их помощью фазные контакты соединяются на 3-х и 4-х полюсных автоматах, а также на устройствах защитного отключения, рассчитанных на 380 Вольт. Четвертый ряд используется для объединения нулевых клемм при расключении нескольких групповых или линейных УЗО.

При проведении аналогичных операций в 3-х полюсных автоматах, куда заводятся только фазы, контактные отводы четвертого соединительного ряда просто отгибаются.

При установке вместо двух защитных устройств полностью заменяющего их 4-х полюсного дифференциального автомата отводы гребенки подключаются ко всем задействованным в схеме контактам.

Известные образцы трехфазных шинных соединителей имеют исполнения, отличающиеся шагом между отводами в каждом из 4-х рядов (18 мм и 27 мм). Первое из них востребовано при объединении автоматов в одномодульном исполнении: общее число занимаемых мест – 3 или 4. Вторая более редкая разновидность выбирается при ширине корпуса в 1,5 модуля: занимаемая длина – 4,5 или 6 посадочных мест. Конструкция медных соединительных шин позволяет устанавливать пакет автоматов с общим числом штырей от 12 до 60-ти штук.

При знакомстве с конструкцией медной рейки также важно учитывать ее рабочее сечение, которое, согласно нормативам, должно быть не менее 16 кв. мм. Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин

Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин.

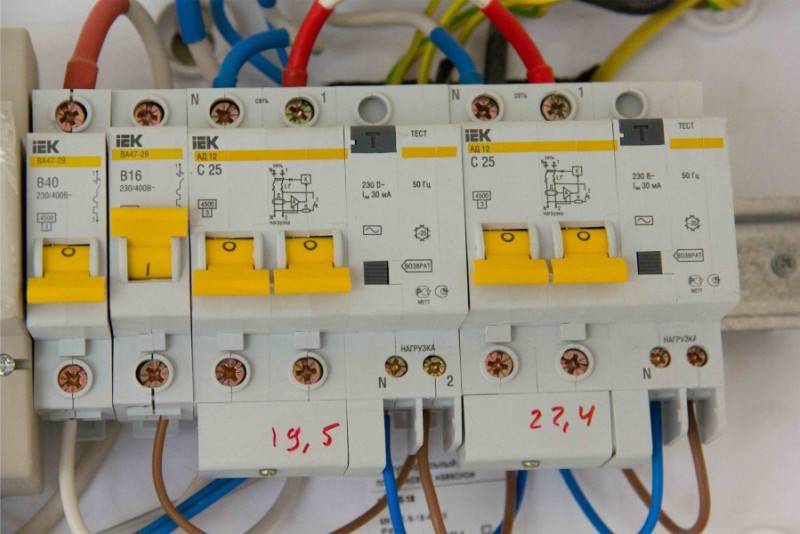

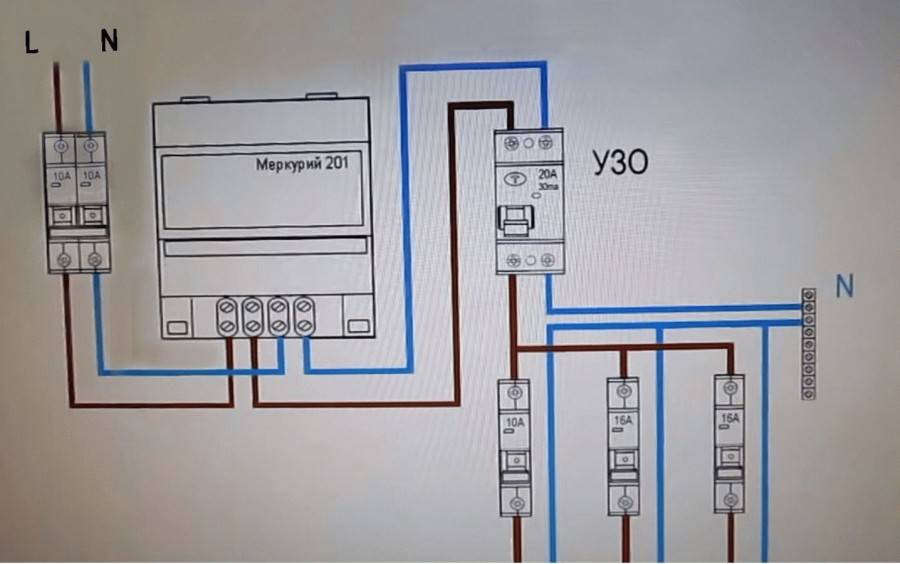

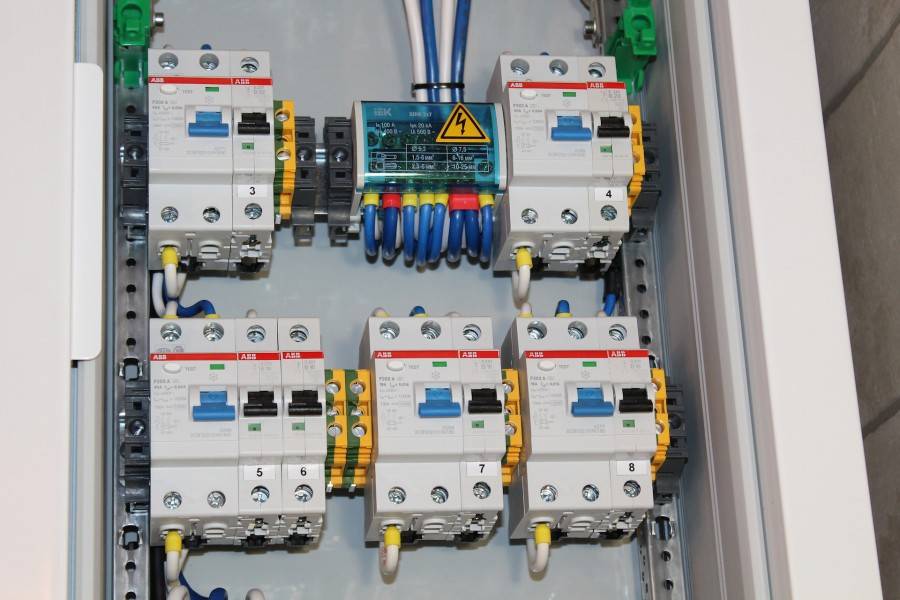

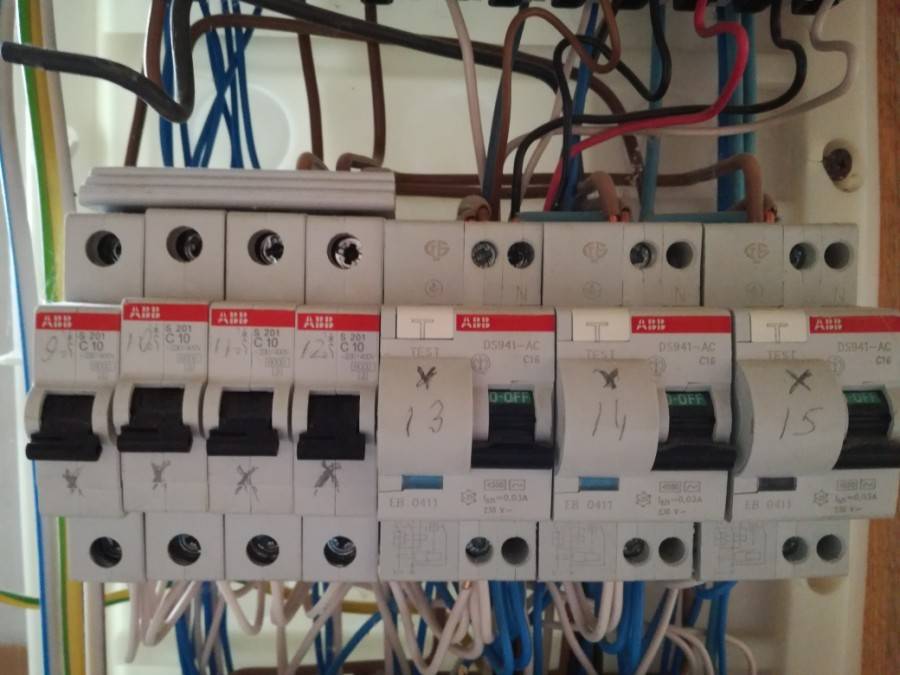

Подключение соединительной гребенки для автоматов в электрощите на УЗО

По стандартам безопасности все современные многоквартирные дома должны оснащаться розеточными магистралями, которые защищены дифавтоматами или УЗО. В соответствии с правилами и здравым смыслом каждая линия в распределительном щите должна оборудоваться надежной защитой, предупреждающей утечку тока. Подобные предохранители легко подсоединить, используя гребенки. Однако сам процесс подключения слегка отличается от монтажа автоматических выключателей.

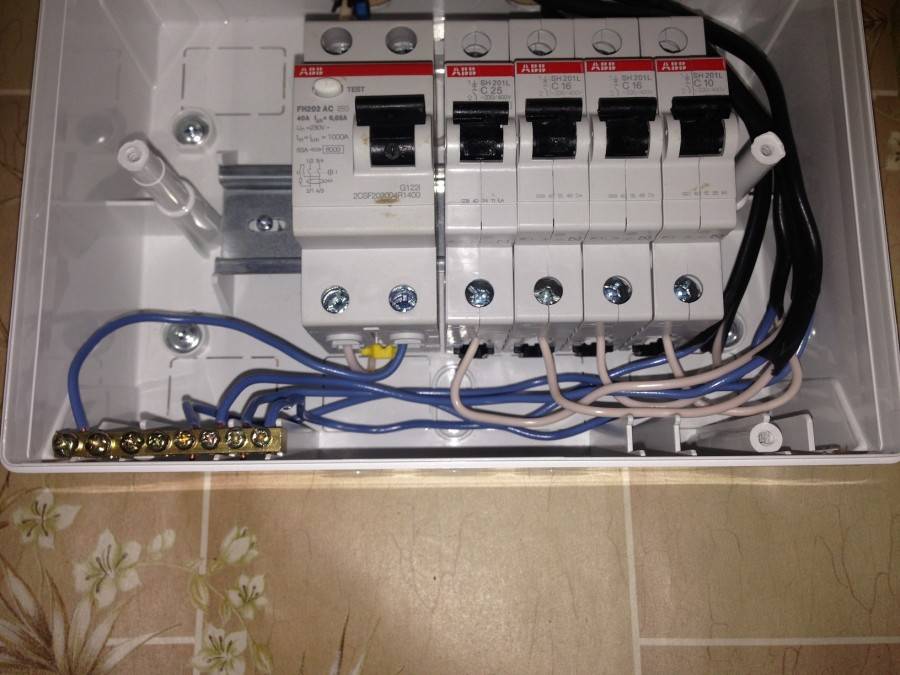

При установке УЗО с автоматами (однофазными) шина соединительная для них должна иметь минимум два полюса. Подобное требование обусловлено необходимостью подведения ноля и фазы для питания дифавтомата. Использование в указанном случае однофазной гребенки недопустимо, поскольку отсутствует возможность синхронного замыкания у всех потребителей защиты, находящихся в одном ряду. При этом отходящие зубцы шины должны размещаться через один (шаг между деталями должен соответствовать ширине одного модуля).

Что такое УЗО

УЗО – это устройство защитного отключения, которое позволяет контролировать утекающий ток. По внешнему виду оно напоминает известный щитовой автомат, но имеет совсем другое функциональное назначение. Получается, что УЗО все время контролирует количество тока, который заходит и выходит по цепи. Если вдруг это количество перестает быть равным, то устройство полностью обесточивает квартиру, что позволит избежать негативных последствий, которые бывают при утечке.

Устройство с тремя фазами, которое отключает питание уже при утечке в 30 мА

Обратите внимание на нижний выключатель и верхнюю кнопку. Так, первый позволит вам самостоятельно отключить устройство при необходимости проведения ремонтных работ.  Верхняя кнопка необходима для того, чтобы пользователь проверял работоспособность прибора путем создания искусственной утечки. Таблица 1

По каким критериям отличаются УЗО

Таблица 1. По каким критериям отличаются УЗО.

КритерийОписание
Скорость работыМеханизмы подобного типа могут быть стандартными и селективными. Первые позволяют отключать ток при утечке за считанные секунды. Другие делают это постепенно, но они необходимы для некоторых сетей, где не допускается резкое отключение электроэнергии.
По типу релеСуществуют электромеханические устройства, которые прекращают движение тока путем разрыва цепочки, а другие делают это за счет электросхемы (редко устанавливаются в бытовых сетях).
По конструкцииУЗО могут устанавливаться в щиток на специальную рейку, а также на стену. Кроме того, бывают портативные модели, которые включают в розетку.
По напряжениюРассчитанные для работы в сети 220 или 380 В
По количеству полюсовБывают модели с двумя или четырьмя полюсами

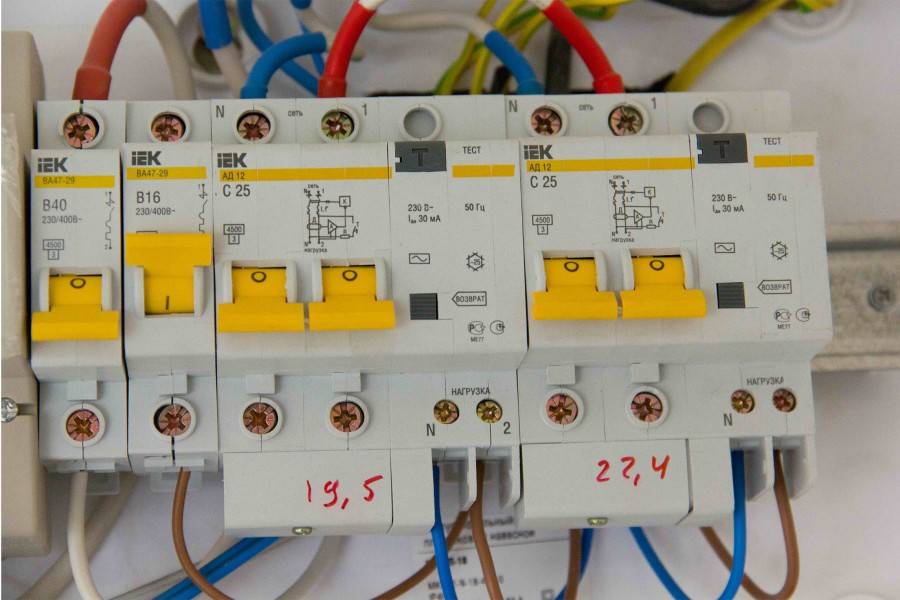

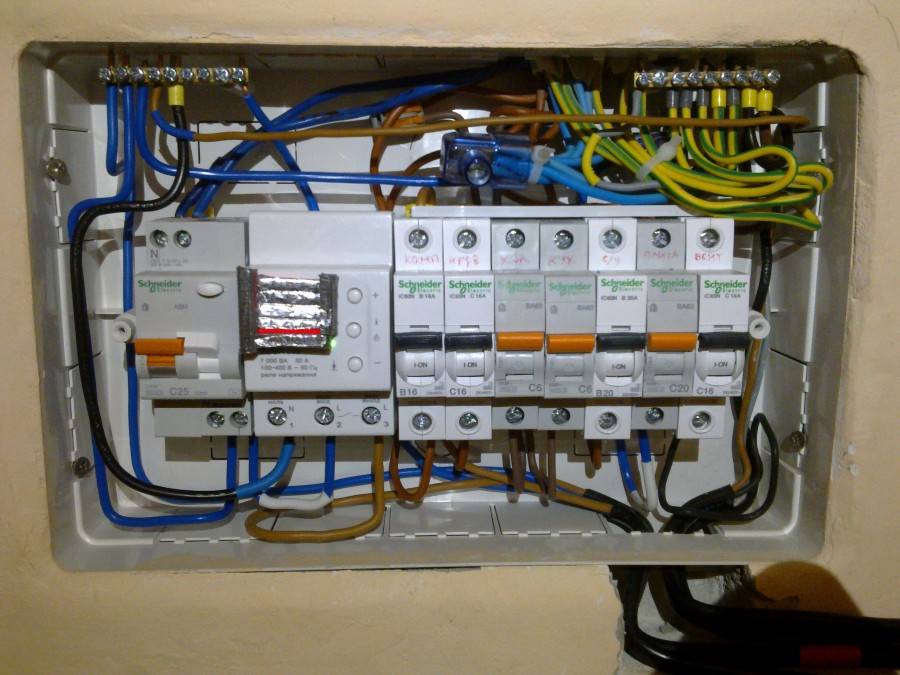

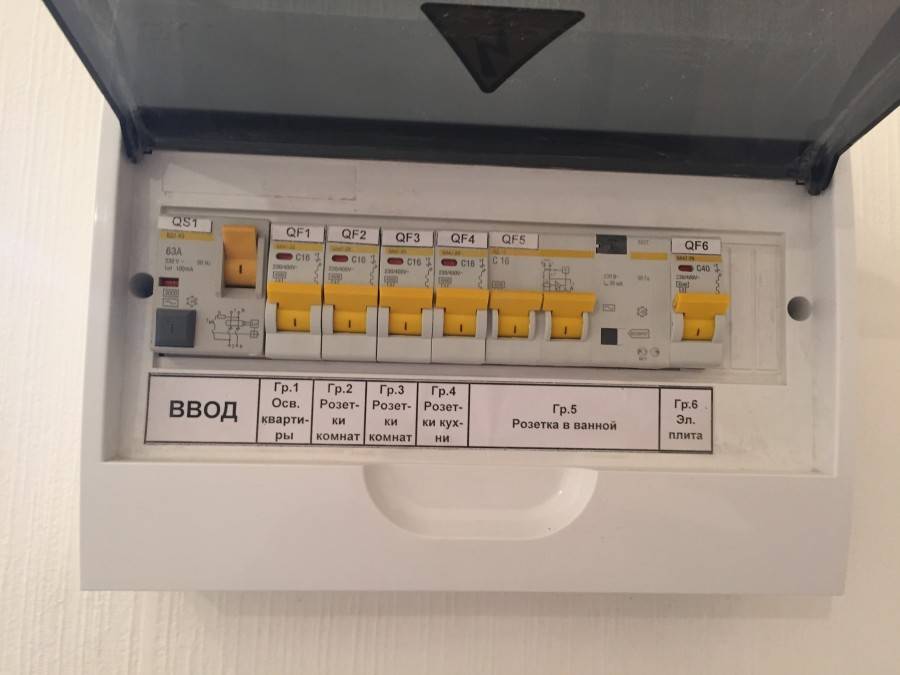

Содержимое щитка с УЗО

Тем не менее, вышеперечисленных характеристик недостаточно для того, чтобы выбрать оптимальную модель УЗО. Ведь здесь учитывается и длина всей электрической проводки, количество бытовых приборов и другие нюансы.

При выборе устройства учитывают следующее:

  1. Номинальный ток. Это количество тока, которое выдерживает устройство в течение некоторого времени без повреждения.

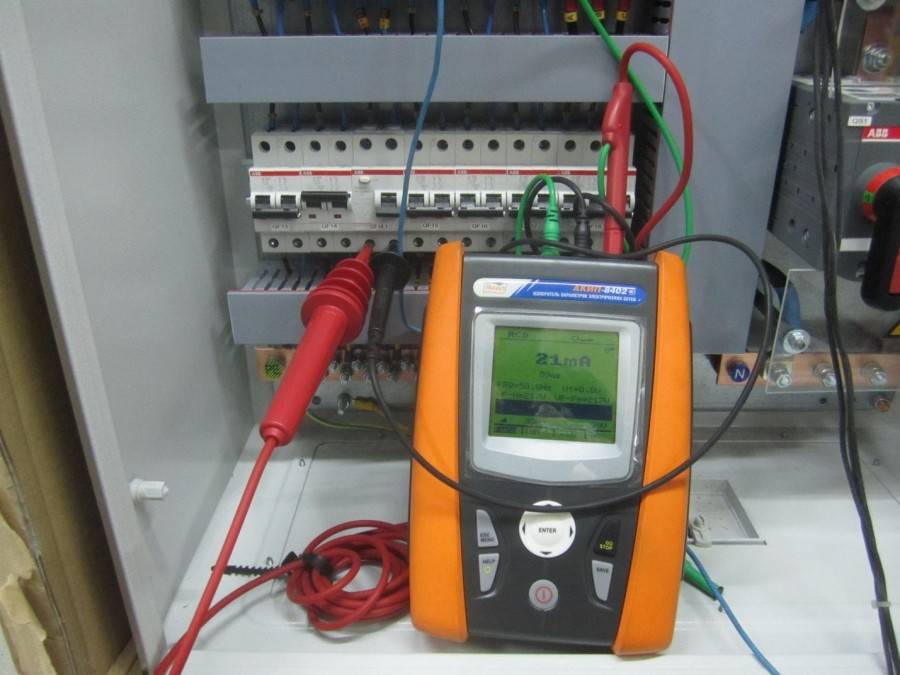

  2. Дифференциальный ток. Так называют восприимчивость защитной системы. Например, на изображении, приведенном выше видно, что УЗО отключится уже при утечке около 30 мА, которая еще не является опасной для жизни человека.
  3. Номинальное напряжение. Это общее напряжение в цепи, куда устанавливается защитный механизм. Оно не должно быть больше 230/400 В.

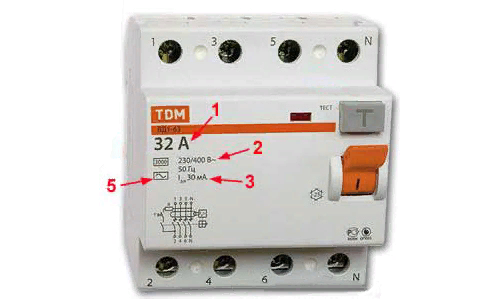

  4. Тип тока — переменный или постоянный. На изображении можно заметить, что прибор работает при наличии переменного тока.

УЗО контролирует утечку тока, но не напряжение

В данном случае не учитывается еще один параметр – величина отсечки, потому что он здесь отсутствует. Получается, что УЗО выполняет только контроль над утечкой тока, но не над всем током. Если вы подключите различные устройства во все розетки, которые имеются в квартире, то из-за перегрузки отключится только автомат. При его отсутствии произойдет возгорание проводки и УЗО.

Соответственно, дифференциальный выключатель не может отвечать за контроль перегрузки на линии, но он предотвращает последствия утечки тока. Поэтому автоматы и УЗО подсоединяют в общем щитке.

Виды отводов

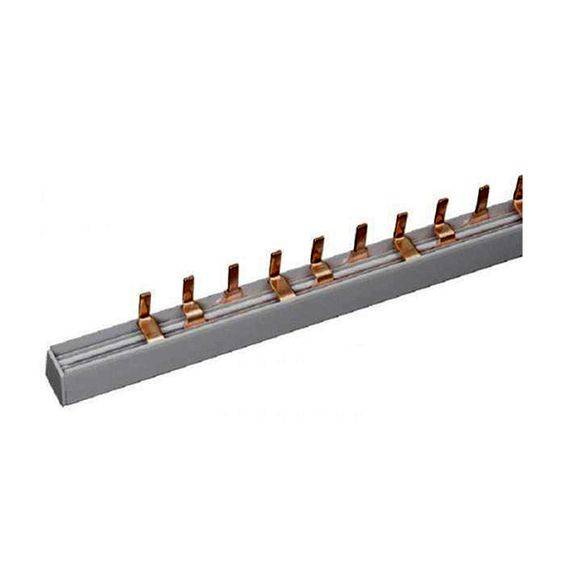

Шина соединительная штырьковая

Известно два вида соединительных контактов медных шинок, отличающихся своей конструкцией и особенностями монтажа.

  • Соединители, выполненные в виде штырей и имеющие общепринятое обозначение «Pin». Эти изделия подходят для подавляющего большинства моделей автоматических устройств.
  • Отводы вилочного типа, маркируемые как «Fork».

Вторая разновидность в бытовых условиях применяется редко, что объясняется специальными требованиями к ее монтажу. Для надежной фиксации таких отводов необходим особый зажим, не предусмотренный комплектацией большинства подключаемых АВ. Независимо от типа отводящих штырей их сечение подбирается из расчета, чтобы медный материал не перегревался при рабочих токах до 63-100 Ампер включительно.

При выборе трехфазных шин, отличающихся видом соединительных отводов, учитываются особенности конструкции самого автомата. Для каждого комплекта объединяемых на DIN рейке приборов подходят вполне конкретные марки гребенок. Если пытаться обустроить соединение посредством гребня, отводы которого не соответствуют данным устройствам, они не войдут до конца в фиксирующие гнезда. При этом небольшая часть плоскости шинки останется открытой для прикосновения.

В качестве примера применения шинок различного класса рассматриваются автоматические выключатели марки «АВВ», которые традиционно выпускаются в двух различных исполнениях. Первые из них обозначаются как «S200». Они рассчитаны на установку шинки типа PSH. Для приборов второго класса, маркируемых как «S200L» необходимы гребенки под обозначением PS.

Специалисты отмечают, что китайские шинные изделия с типовыми отводами по размеру и шагу иногда не состыкуются с автоматами от других зарубежных и отечественных производителей. Поэтому профессиональные электрики советуют приобретать их только после консультации со специалистами по электротехнике.

Гребенки соединительные шины для автоматов в Москве

Шина соединительная (гребенка) 1-полюсная 63А 53 модуля.

Шина соединительная типа PIN (штырь) 4-фазная 100А (1м).

Шина соединительная типа PIN для диф. автоматов 63A 108.

Шина соединительная типа PIN (штырь) 1P до 63А (длина=0.

IEK Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 3Р 100А(дл. 1м.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК

Шина соединительная двухрядная до 63 А (PIN- штырь) дли.

IEK Шина соединительная типа PIN (12 штырей) 3Р 63А 22.

Шина соединительная 3П 63А PIN (штырь) 12PIN (инд. упак.

Шина соединительная типа PIN 63A 54 мод. для диф. автом.

Шина соединительная (гребенка) PIN 1-фазная 63А ( 1м ).

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина соединительная трехфазная 100А 1метр PIN (Штырь) (.

Шина-гребенка 12 модулей Светозар 49802

YNS21-3-063 IEK Шина соединительная типа PIN (штырь) 3Р.

Шина-гребенка типа PIN (штырь), 12 модулей, серый, 1P.

Шина IEK соединительная, типа PIN (штырь), 1Р, 63А, дли.

Шина соединительная (гребенка) Legrand 1 фазная на 12 а.

Шина соединительная для автоматов ( гребенка ) 220в 54.

Шина соединительная (гребенка) PIN 1P 63A IEK

Шина соединительная (гребенка) 1Р на 12 модулей(22 см.).

Шина соединительная OBI тип pin трехфазная

Шина соединительная типа PIN (штырь) 3Р 63А (дл.1м) ИЭК.

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

IEK Шина соединительная типа PIN (штырь) 2Р 100А(дл. 1м.

Шина соединительная 2П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка для автоматических выключателей, одинарна.

Iek YNS21-2-063 Шина соединительная типа PIN (штырь) 2Р.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) Legrand PIN 1p 63А 13 мо.

Шина соединительная (гребенка) PIN 2-полюсная 63А ( 1м.

PSH 2/12 ABB Шина соединительная для дифф. автоматов 2P

Шина соединительная (гребенка) PIN 2P 63A IEK

Шина соединительная (гребенка) 3Р на 12 модулей(22 см.).

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

Шина соединительная трехрядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1P до 63 А на 12 а.

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка 12 модулей Светозар 49802

Гребенчатая шина PS3/12 3-полюсная 12мод. 63А ABB (2CDL.

IEK Шина соединительная типа PIN (штырь) 4Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м).

Шина соединительная типа PIN 63A 108 мод. для диф. авто.

Шина соединительная (гребенка) 3-полюсная 63А 12 модуле.

Шина соединительная однорядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК.

Шина соединительная 1П 63А PIN (штырь) 1 м. TDM

Шина-гребенка для автоматических выключателей, одинарна.

Шинная разводка 2-фазн. 56мод 10мм2 BML11256 для автома.

Шинная разводка 2-фазн. 12мод. 63А PS2/12 для автоматов.

Шина-гребенка типа PIN (штырь), 12 модулей, белый, 1P.

Шина соединительная Iek PIN 3ф 63А 12 мод. (дл.22см)

Шина соединительная ABB тип PIN штырь 3-рядная до 63А н.

Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м) ИЭК

Шина соединительная 1 фазная гребенка на 6 модулей медн.

Шина соединительная “IEK”, PIN 1ф 100А, длина.

Соединительная шина тип PIN (штырь), 1-фазная, 63А (SQ0.

Шина соединительная (гребенка) 3-полюсная 63А 54 модуля.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 63А PIN (штырь) 12PIN (инд. упак.

Читайте далее:

Гребенка для автоматических выключателей

Гребенка для теплого пола принцип работы

Как соединить автоматы между собой

Соединительные клеммы для электрической проводки

Муфта электрическая соединительная кабельная

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

  1. Крепление Дин-рейки;
  2. Установка автоматического выключателя;
  3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

  • В металлической платформе щита просверлить два отверстия;
  • Нарезать в них резьбу;
  • Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

  • Подготовьте автоматический выключатель и длинную отвертку;
  • Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
  • Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

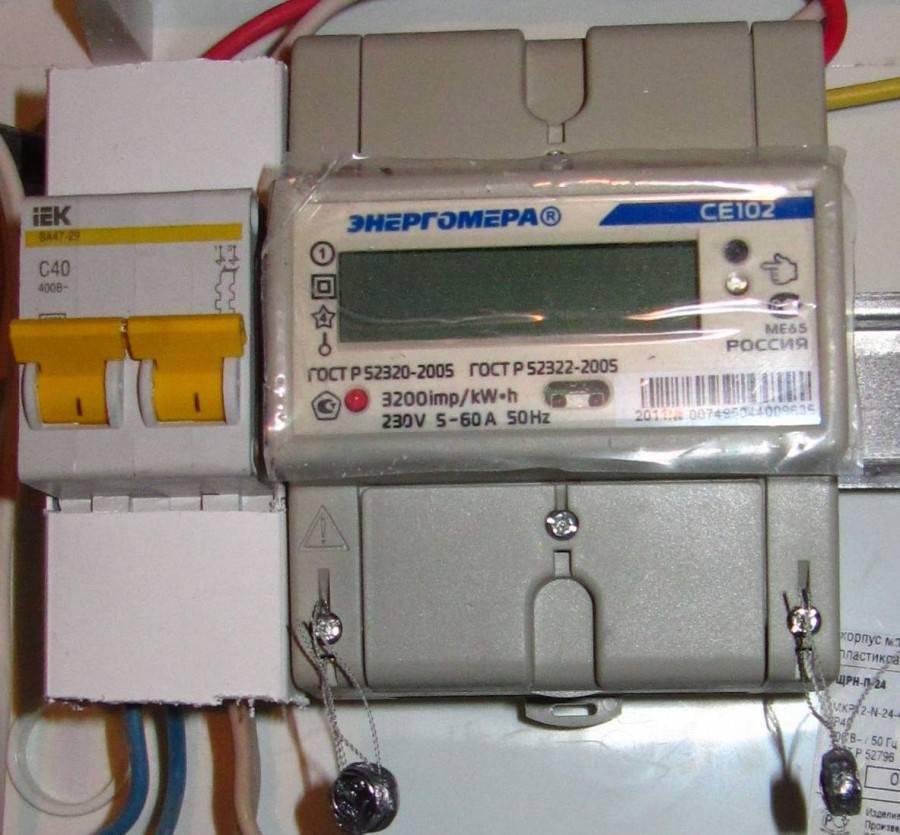

Подключение автоматического выключателя

  • Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
  • Вставьте в зажимы, заранее защищенные провода;
  • Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

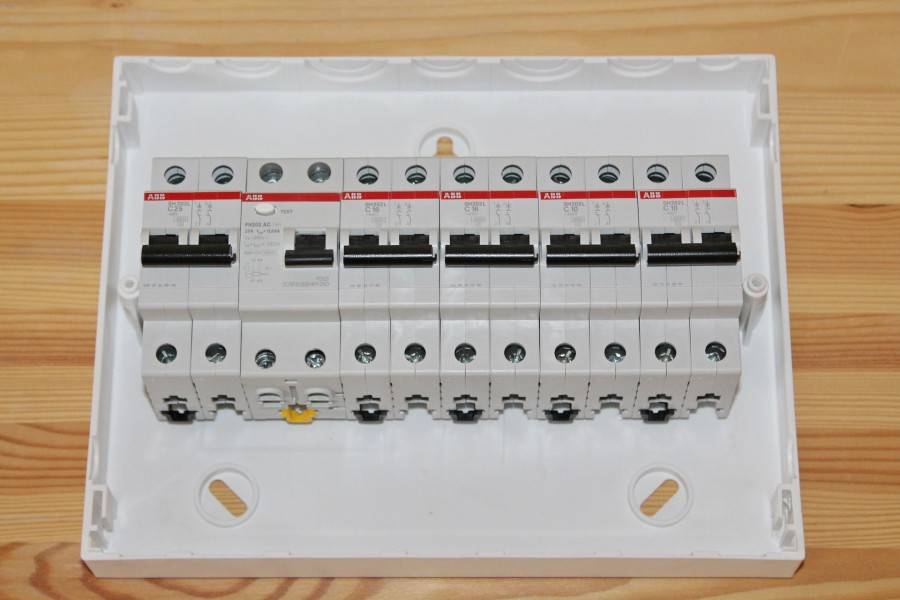

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Какую соединительную шину лучше выбрать для дома?

Без соединительной шины сложно представить любой современный электрощит. Благодаря ей можно компактно и просто разместить различные модульных устройства в распределительном щитке. Нам больше не придется путаться в пучках проводов, с шиной значительно проще монтировать провода и, при необходимости, делать ремонт проводки.

Тем не менее, если вы поставили цель правильно организовать содержимое распределительного щита, следует приобрести соединительную шину, адаптированную к вашей электросети

Выбирая данное оборудование, обратите внимание на следующие параметры:

Количество фаз — 1-фазная соединительная шина позволяет «обрабатывать» только однофазные электрические сети. Нетрудно догадаться, что с таким оборудованием наши возможности сильно ограничены. Поэтому, если вы планируете обеспечить эффективную передачу энергии устройствам, работающим в трех фазах, вам потребуется соответствующая трехфазная шина коммутации
Обратите особое внимание на этот параметр, потому что возможная ошибка при выборе шины может свести на нет эффективность всей электрической системы дома. Некоторые магазины вместо фаз пишут количество полюсов, так что будьте внимательны;

Сечение и длина — это параметры, которые важны в процессе сборки шины, но они также отражаются на функциональности устройства, связанного с количеством модулей и устройств, которые могут быть подключены
Первое значение обычно дается в квадратных миллиметрах — соединительные шины немного меньшего размера обычно характеризуются поперечным сечением 10 мм2, хотя в магазинах вы также найдете товары с большим поперечным сечением, например, 16 мм2. Что касается длины, то она может любой, некоторые шины на 12 устройств могут достигать в длину до 1 метра;

Количество устройств — как вы можете легко догадаться, это значение говорит нам, сколько устройств может быть подключено к одной шине. Самые дешевые продукты позволяют работать примерно с тремя устройствами, но вы сможете без проблем найти соединительные шины для 8, 12 и более устройств. Все зависит от размера щита и количества устройств, которые планируется подключить к шине;

Номинальный длительный ток (Iu) — этот параметр информирует нас о том, с каким током наша шина сможет нормально функционировать. Превышение этого уровня приведет к повреждению изделия

Вот почему важно проверить, с каким максимальным номинальным током может работать интересующая вас шина. Эти параметры могут быть разными — в небольших электросетях достаточно 32А, но часто необходимо приобрести оборудование мощностью на 60А, 100А, 160А и даже более;

Максимальное номинальное рабочее напряжение (Ue) — как и в случае номинального тока, здесь также необходимо обратить внимание на максимальное значение параметра

Обычно он находится в диапазоне 500-800В;

Изоляция и ее прочность — не все соединительные шины оснащены отдельной изоляцией, но если вы планируете купить именно такое оборудование, обратите внимание на его прочность (Ui), которая должна составлять как минимум 2,5 кВ;

Соответствие стандартам — каждая сборная шина должна соответствовать действующим международным стандартам и российским стандартам ГОСТ, которые являются гарантией надежной работы и безопасности использования. При выборе изделия обязательно обратите внимание на соответствующую маркировку;

Класс воспламеняемости — параметр, важный по соображениям безопасности. Соединительная шина для электросети должна иметь класс V-0, который связан с так называемой вертикальной воспламеняемостью. Это значит, что образующееся пламя затухает менее чем за 10 секунд, в то время как материал, из которого изготовлена шина, не плавится и не капает на другие части проводки;

Количество рядов — для подключения большого количества предохранителей необходимо иметь многорядные шины — обычно с двумя или тремя рядами;

Количество модулей — на рынке вы можете найти как короткие соединительные шины, оснащенные 4 модулями, так и оборудование, разработанное для продвинутых электрических установок, которые могут иметь до 54 и более модулей. Они чаще всего используются в промышленности;

Степень защиты — это еще один важный параметр, обусловленный безопасностью использования электрической системы. Изделие должно, как минимум, иметь степень защиты IP20, что означает защиту от доступа к опасным частям пальцем и от твердых предметов диаметром 12,5 мм;

Материалы — соединительные шины хорошего качества изготовлены из прочного искусственного материала и меди, что защищает изделие от механических повреждений и даже коррозии.

Подключение УЗО и дифференциальных автоматов


Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

  • Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
  • Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО. Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается. При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Обучение работе в Python

Если вы не знакомы с программой Python и программированием в целом, есть множество отличных источников, которые помогут начать.

Можете изучить следующие пособия:

  • Learning Python – O’Reilly
  • Python Crash Course: A Hands-On, Project-Based Introduction to Programming
  • Automate the Boring Stuff with Python: Practical Programming for Total Beginners

Также помогут онлайн-курсы:

  • edX: MIT Learn Python course
  • MIT: Intro to Computer Science course

Примечание: Ещё раз напоминаем, что не нужно обновлять Python 2.x до Python 3.x, ведь это может привести к неисправности программ. Просто установите обновлённую версию параллельно.

Не пропускайте новости Apple – подписывайтесь на наш Telegram-канал, а также на YouTube-канал.

Методы совмещения

Гребенка

Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:

  • для цепи однофазной  подходит двухполюсная, а также однополюсная модель;
  • трёхфазной – четырёх и трёхполюсная.

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением

Однако в данном случае его важно зачистить на несколько сантиметров.

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.

Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?

Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.

Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.

И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
