Особенности использования и схема подключения двухполюсного автомата

Возможности и назначение многополюсных автоматов

Установка АВ с двумя полюсами предназначена для обеспечения контроля:

  • независимых линий – при неполадках происходит их одновременное выключение;
  • показателей каждой из линий – при наличии неисправностей выключаются обе;
  • сетей с постоянным током – причины отключения аналогичные.

Вводной прибор выключит напряжение во всей квартире или доме, если сбои появились хотя бы на одном участке. Пакетник удобен тем, что обесточивание можно выполнять вручную.

Назначение устройств


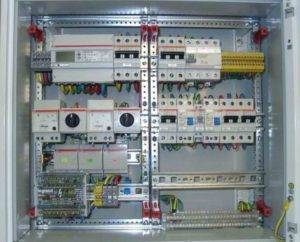

Двухполюсный автомат позволяет обесточить квартиру вручную

Для одноконтурной схемы с однофазной проводкой (заземленный ноль, нейтрали закорочены на нейтральных шинах) двухполюсник не подходит. В этом случае монтируется однополюсный переключатель.

Если невозможно реализовать подключение нескольких приборов в общую сеть, используют двухполюсник. Автомат устанавливают, поскольку на выводе трансформатора отсутствуют нейтраль и фаза. Электроток, отсекаясь на одном проводе, может остаться на другом. Двухполюсный аппарат заменяет системы дифзащиты и УЗО, что исключает затраты на приобретение дискретных приборов.

Аналогичным образом функционируют четырех- и трехфазные модели.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.


Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении


Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.


Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Советы при покупке

При покупке важно прибрести оборудование, которое сможет обеспечить безопасность. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных

Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных.

Маркировка

Разобраться в маркировке АВ, на первый взгляд, непросто. Производители часто указывают в наименовании серийные номера своей продукции. Иногда информация «разбросана» по лицевой стороне, но нужные для правильного выбора параметры обязательно присутствуют.

Имея перед собой АВ, проще рассмотреть интересующие величины:

  1. Номинальное напряжение должно соответствовать параметрам электросети. В однофазной цепи присутствует переменное напряжение 220 В частотой 50 Гц.
  2. Времятоковая характеристика обозначает допустимые пределы превышения номинального тока, необходимого для срабатывания защиты. Обозначается буквами A, B, C, D, Z, K. Для квартиры выбирают автоматические выключатели для освещения – с литерой В, для розеток – С, для мощных двигателей и трансформаторов – D. Приборы серии А слишком чувствительны и предназначены для защиты цепей с повышенными требованиями. Придётся включать нагрузку после небольших колебаний напряжения в сети. K и Z – устройства для производственных нужд.
  3. Номинальный ток указывается в амперах, а АВ способен пропускать такую величину непрерывно, не греясь и не отключаясь.
  4. Токоотключающая способность автомата (предельный ток отключения) показывает допустимый ток, после прохождения которого устройство останется работоспособным. Огромная кратковременная нагрузка возможна при коротком замыкании. Для АВ, установленных в квартире (доме), выбирают показатель 4500 или 6000 А.
  5. Класс токоограничения говорит о «скорости» срабатывания автомата. Есть 3 класса. Первый на передней панели не обозначается, а время срабатывания более 10 мс, второй класс приборов отключает нагрузку за время от 6 до 10 мс, третий – самый быстрый обесточит сеть за 2,5-6 мс.
  6. Об электрической схеме устройства, обозначенной на АВ, рассказано ниже.

Мощность

Существуют два способа расчётов при выборе АВ:

  1. Суммируют максимальные токи, протекающие через все электроприборы, подключенные через один автомат. Предусмотрев запас в 15-20% выбирают прибор зашиты по номинальному току.
  2. Сопоставляют суммарную мощность всех приборов и номинальную мощность АВ выбирая «защиту с запасом» в 10-15%.

Важно понимать, что АВ выдерживают токи, превышающие номинальные на 40% примерно в течение часа работы. За этот промежуток времени может произойти чрезмерный нагрев проводки, её оплавление и, в конечном итоге, короткое замыкание

Номинальный ток АВ, АТок в однофазной сети, АРасчётная мощность нагрузки, кВтНеобходимое сечение жил, мм2
160-153,01,5
2515-245,02,5
3224-316,54,0
4033-408,06,0
5040-499,510,0

Производитель и цена

Автоматические однополюсные выключатели присутствуют в линейке всех производителей электротехнической продукции. Стоит понимать, что европейский или американский бренд не говорит о месте, где расположен завод. Велик риск встретить в продаже подделку. В таблицу собраны производители и средние цены на востребованный 25-амперный автомат. Компании отсортированы в порядке снижения популярности пользователей (на основе отзывов на форумах и отзовиках). Цены взяты с Яндекс-маркет.

ПроизводительСредняя цена, руб.
АВВ180-400
Legrand140-190
Schneider Electric160-320
General Electric200-350
Siemens190-350
Moeller160-290
DEKraft80-140
IEK100-150
TDM90-120

Основные ошибки при покупке

  1. Нельзя устанавливать АВ, способный выдержать больший ток, чем тот, на который рассчитана проводка.
  2. Номинал автомата должен учитывать мощность приборов, подключенных к линии.
  3. Выбирать необходимо изделия проверенных фирм, требуя у продавца сертификат продукции.
  4. Для отдельных участков цепи, куда могут быть присоединены мощные потребители (сварка, обогреватель), отдельно прокладывают проводку и устанавливают автомат.

Подключение двухполюсного автоматического выключателя

Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель — это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок. Данное устройство имеет несколько защит:

  • От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
  • От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.

То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.

Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.

Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:

  1. Потребляемой мощности;
  2. Напряжения;
  3. Силы тока.

Читать далее: Светодиодные лампы ASD назначение виды лампочек и мнение о продукте

Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться.

Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева.

И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.

Более современные аналоги прибора

Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.

Вариант #1: устройство защитного отключения

Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.

Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций

УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.

Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.

Вариант #2: автоматический выключатель

Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.

Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.

Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом

Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.

Вариант #3: дифференциальный автомат

Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.

Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации

Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.

Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.

Вариант #4: контактор – вид электромагнитного реле

Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.

Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях

В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.

Особенности работы однополюсного и двухполюсного АВ

Суть работы каждого из этих типов, в общем-то, можно понять из названия. Однополюсный автомат предназначен для отключения одной линии. Двухполюсник отличается от него тем, что контролирует рабочий процесс одновременно в двух линиях и сравнивает параметры потока электронов, определяя, соответствует ли он тому значению, которое допустимо для правильной работы сети. При превышении этих показателей аппарат срабатывает, отключая питание обеих линий одновременно.

У некоторых читателей может возникнуть вопрос: возможна ли замена двухполюсного автомата парой однополюсных выключателей? Делать этого нельзя ни в коем случае. Ведь в устройстве с двумя полюсами его элементы соединены не только общим рычажком, но и блокировочным механизмом.

Это значит, что при возникновении неполадок они отключатся одновременно, а в паре независимых друг от друга однополюсных АВ сработает только один автомат. Электрический ток в этом случае по-прежнему будет подаваться в неисправную цепь через включенный прибор, что может стать причиной возгорания проводки. Наглядно про попытки объединения на следующем видео:

Разница между этими двумя типами защитного выключателя кроется в устройстве расцепителя. Двухполюсный автомат должен обладать расцепляющим элементом, конфигурация которого позволяет одновременно выключать обе части устройства, как при автоматическом срабатывании, так и при ручном воздействии.

Если электрическая цепь в квартире – одноконтурная, то устанавливать в ней двухполюсный автомат незачем, поскольку нет необходимости в одновременной защите различных сегментов помещения. Но в случае, когда в одной из комнат установлено сложное оборудование, которое по своим параметрам не может быть включено в одну общую цепь, без многополюсника не обойтись.

Для наглядности рассмотрим такой пример. Допустим, в домашней сети имеется две линии, в одну из которых включен сложный прибор, и к нему поступает питание через выпрямитель.

Если произойдет нарушение в одной из линий, то в результате ее отключения подача питания на один контур станет причиной скачка напряжения, а значит, и возрастания других параметров. Если своевременно не сработает АВ второй линии, результатом станет выход прибора из строя, а возможно, и возгорание кабеля. Именно поэтому такая сеть должна быть защищена устройством на 2 полюса.

Что будет в обратной ситуации, когда пытаются разъединить многополюсный автомат, на видео:

Назначение

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций. Видео об автоматических выключателях.
Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль.
Обязательно нужно помнить что все работы по установке, подключению и монтажу необходимо производить безопасно, а значит с полным отключением и проверкой отсутствия напряжения. Раскручиваем контактные винты и вставляем провода в контакты автомата.
После счётчика с однофазным вводом монтируется двухполюсный АВ. В случае возникновения аварийной ситуации все полюса автоматического выключателя отключаются одновременно. Герметичный корпус не дает просочиться внутрь пыли и влаге. Графическое обозначение или принципиальная схема прибора.
То есть, к первой клемме прибора подключается фаза, ко второй ноль. Таким образом, преимущества: Безопасность — электрическая цепь разрывается целиком.

Особенности работы однополюсного и двухполюсного АВ


Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания.

Пример изображен на картинке. При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. Электроток, отсекаясь на одном проводе, может остаться на другом. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя.
Подключение дифференциального автомата

Выбор прибора

Для подбора качественного защитного прибора необходимо ориентироваться на проводниковое сечение. Для этого понадобится расчет величины мощности и тока оборудования, линии питания. Ориентируясь на выведенные данные, можно подобрать автомат. Как правило, взять всю информацию можно из специальных схем.

Двухполюсный автомат — устройство, созданное для защиты электроцепи. Имеет свое функциональное назначение, достоинства и недостатки. Также обладает собственными техническими характеристиками.

Технологические процессы, новации и модификации со скоростью совершенствуются во всех сферах жизнедеятельности. В электротехнике вместо плавких предохранителей, электрические цепи стали защищать автоматы. Установка автоматических систем компактных, надежных, простых в управлении, хорошо зарекомендовала себя в разветвленной сети производства и бытовой электропроводке.

Устройство автоматического выключателя

Для этого на задней части автомата предусмотрена специальная защелка. В случае срабатывания автомата напряжение остается только на верхних контактах, это полностью безопасно и предусмотрено схемой подключения автоматического выключателя.

Отмеряем необходимое количество провода заземления, откусываем лишнее, снимаем изоляцию 1 сантиметр и подключаем провод в контакт.

Чем больше сечение кабеля, тем выше допустимый длительный ток. Многополюсные автоматы собираются из нескольких однополюсных. Кстати, вот ниже данная система подключения автомата.

Выбирать автомат нужно с ближайшим большим значением номинального тока. Корпусное исполнение двухполюсного выключателя позволяет осуществить монтаж на стандартную DIN-рейку. Модифицированное устройство на три фазовых полюса с добавочным нулевым полюсом.

Автомат двухполюсный: установка, схема подключения

Они отключают ноль и фазу от защищаемого участка цепи и позволяют проводить работы по ремонту, обслуживанию или замене автоматических выключателей. Двухполюсные автоматы- в каких случаях они применяются?

Еще одно различие — возможность использования совместно со сложным оборудованием. Наличие в сердечнике магнитного потока активирует появление тока вторичной обмотки, что способствует срабатыванию механизма защиты.

Два отходящих, они расположены снизу автомата. Рекомендую материалы по теме:. Определимся с цветами подключения: синий провод — всегда ноль желтый с зеленой полосой — земля оставшийся цвет, в нашем случае черный, будет фазой Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

Вот так все выглядит в конечном итоге. Газы горения выводятся из внутренней части через специальный канал. Это то самое блокирующее устройство, о котором речь шла выше. Верхняя контактная пара предназначена для подключения фазного и нулевого проводов. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта.
Автоматические выключатели полюсность и схемы подключения

https://youtube.com/watch?v=ihygbH_541M

Классификация автоматических выключателей

При выборе нужного устройства для подачи напряжения и отключения, вручную или же автоматически, нужно подобрать их исходя из класса. Вот какие бытовые классы автоматических выключателей по току мгновенного расцепления бывают:

  1. Тип B: выше 3*I ном. до 5*I ном. включительно (где I ном — номинальный ток). Применяются они для защиты линий освещения или линий, проложенных на длинные расстояния;
  2. Тип C: свыше 5*I ном. до 10*I ном. включительно. Такие классы автоматов применяются для защиты розеточных групп или цепи с потребителями, со  средними пусковыми токами.
  3. Тип D: свыше 10*I ном. до 20*I ном. включительно. Применяется для защиты трансформаторов или цепей потребителей с большими пусковыми токами.

Промышленные классы:

  1. тип L: свыше 8*I ном.
  2. тип Z: свыше 4*I ном.
  3. тип K: свыше 12*I ном.

Немного отличается классификация у западных производителей.

Заключение

Автоматический выключатель трехполюсный является важной частью домашней электрической системы

Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.

Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).

Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.

Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.

Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.

Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.

А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.

Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).

Эксперимент №2. Соединяем три однополюсных автомата

Берем три однополюсных автоматических выключателя ВА47-29.

Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.

Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).

Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.

А вот состояние контактов соседних полюсов.

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?

Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.

К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .

Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.

Полную версию экспериментов смотрите в моем видео:
