Как установить подрозетники в гипсокартон: порядок монтажа

Установка подрозетников в гипсокартон: этапы работы

Стоит отметить, что установить подрозетники в гипсокартон так, как в бетон не получится, так как фурнитура сильно отличается. В подрозетнике для гипсокартона присутствует четыре винта, два вкрученных и два торчащих.

Каждый строитель устанавливает их на свой лад, но значение не изменяется: 1-я пара предназначена для установки розетки.

Необходимые инструменты

Ни один монтаж не обходится без инструмента, поэтому его стоит подготовить заранее:

  • дрель;
  • насадка балеринка или коронка;
  • нож;
  • отвертка;
  • рулетка;
  • карандаш;
  • уровень;
  • железная линейка.

Нанесение разметки для установки подрозетника

Берем рулетку и измеряем определенное расстояния до того места, где по определению будет находиться фурнитура. Обозначаем маркером эти места. На следующем этапе – проделываем в ГКЛ отверстия. Есть большое количество вариаций, как это произвести, но максимально чисто и хорошо – только коронкой по гипсокартону или дереву. Диаметр у насадок разный, оптимально, конечно, наборная модификация.

Нанесение разметки для подрозетника

Перед установочными работами нужно начертить план проводки с обозначением постановки и размеров обстановки квартиры. Потратьте немного времени, чтобы составить данный план, определитесь, где и что будет находиться в интерьере, иначе, если что-то пойдет не по плану, придется переделывать. А после чистовой отделки это будет проблематично.

Вырезаем отверстие для подрозетника

Калибр отверстия, типовой – 68 мм.Если коронки наборные, то нужно выбрать нужный размер полотна, потом установить его на насадку, и собранную конструкцию присоединить к патрону обычной дрели. Мощный инструмент тут не нужен, так как гипсокартон режется очень легко. Все действия выполняют с внешней стороны плиты, причем просверлить отверстие можно в любом положении листа.

Сверление отверстия для подрозетника

Сильно не давите на дрель, позвольте коронке самой проделать отверстие, иначе есть вероятность сломать гипсокартон.

Монтаж одинарного подрозетника

При грамотном исполнении предварительного этапа, установка подрозетников в гипсокартон пройдет моментально и без вопросов.

Фурнитуру вставляем в ГКЛ следующим способом:

  1. В изготовленное отверстие выводим проводку и продеваем его в подрозетник.
  2. Выкручиваем специальные крепежи для фиксирования розеточной рамки.
  3. Винты вкручиваем до того момента, пока фурнитура не встанет неподвижно.
  4. Устанавливаем рамку в подрозетник в специальные зажимы, предназначенные для этого, и закрепляем шурупами.
  5. Кроме этого нужно хорошо закрутить провод, который фиксирует лапки на фурнитуре. При этом процесс закручивания продолжается до полной неподвижности.

Подрозетник установлен, останется только установить розетку, и закрепить ее винтом. Как установить розетку в подрозетник в гипсокартоне опишем ниже.

Монтаж сдвоенного подрозетника

Принцип установки сдвоенного подрозетника мало чем отличается от варианта, описанного выше, единственное отличие, проделывается два отверстия, в каждое из которых выводится по проводу. Они впоследствии будут присоединены к каждой розетке.

Но есть некоторые нюансы в нанесении раз

  1. Отмерить от пола нужное расстояние.
  2. Поставить метку, и провести линию, применив лазерный нивелир.
  3. Затем нужно определить центр второго отверстия, для этого от центра первой розетки нужно отмерить 72 мм и провести вертикальную линию.
  4. Если хотите установить группу розеток, то все остальные центры отмечаем подобным образом.

Советы

  1. Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
  2. Размер коронки для стандартного подрозетника 68 мм.
  3. Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
  4. Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
  5. Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

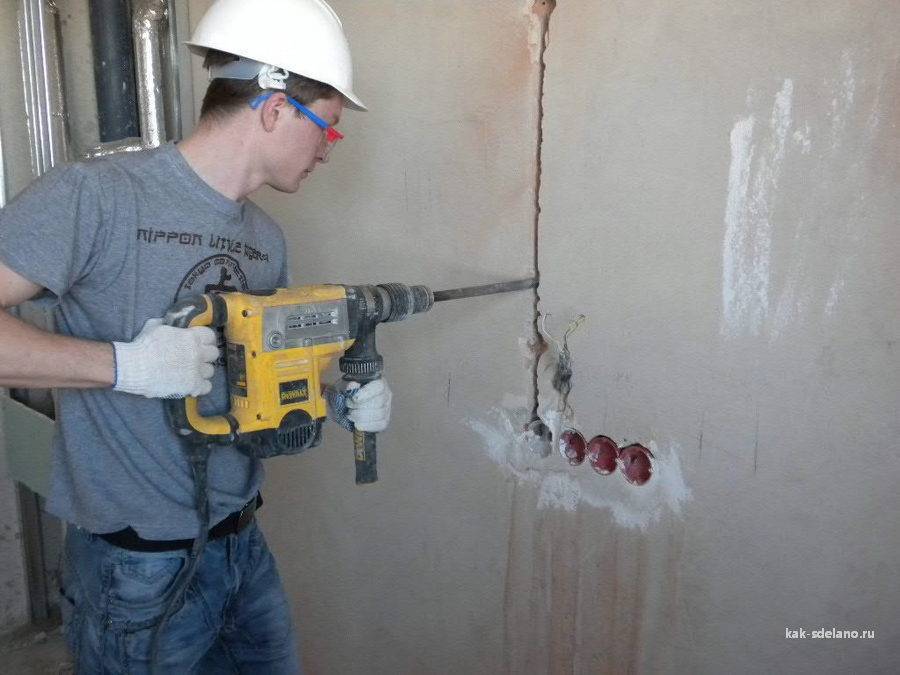

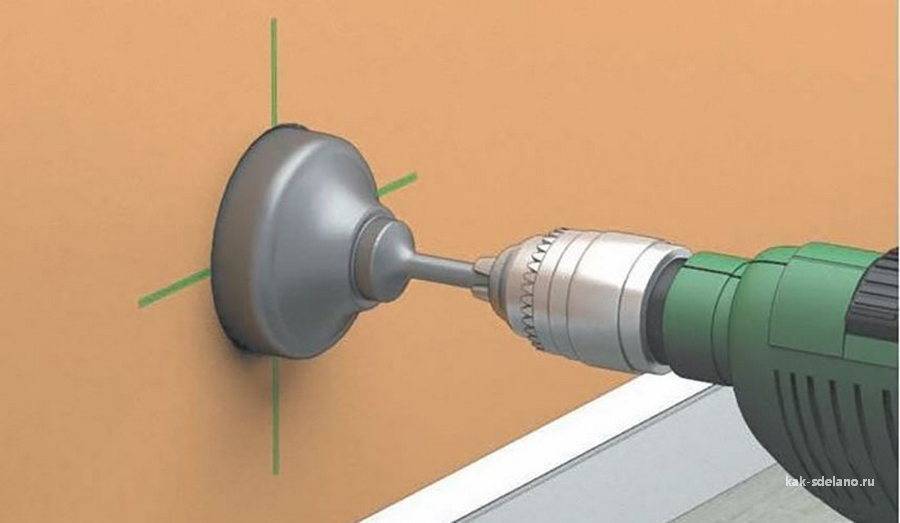

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

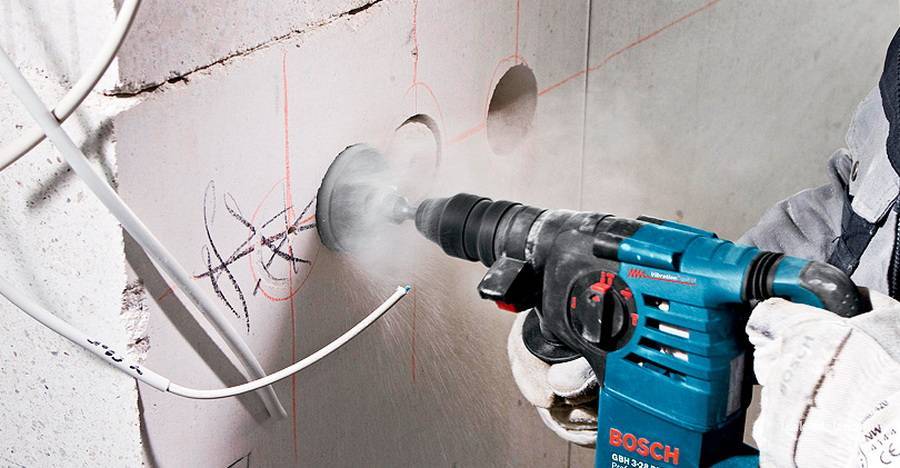

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

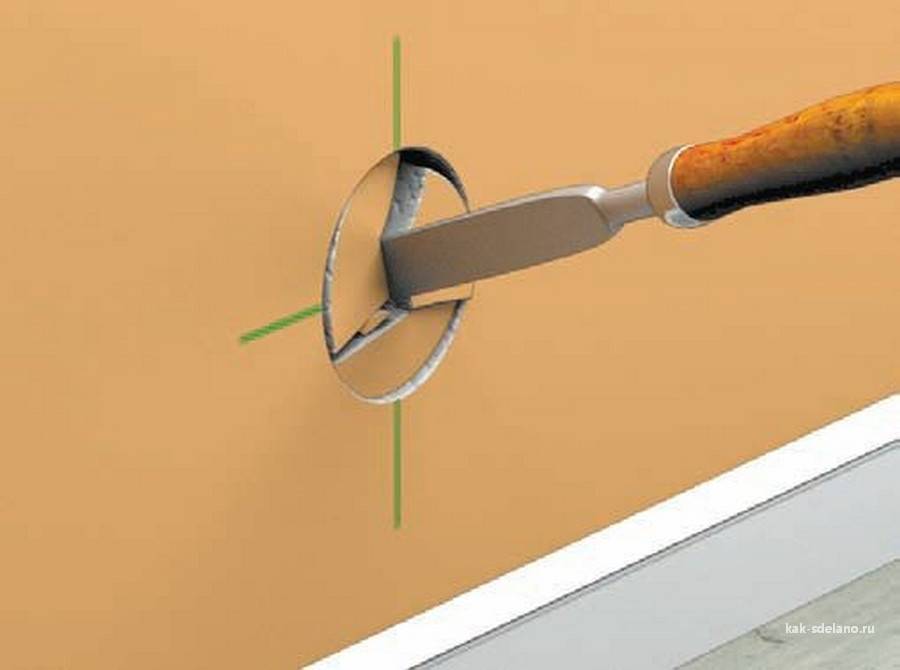

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

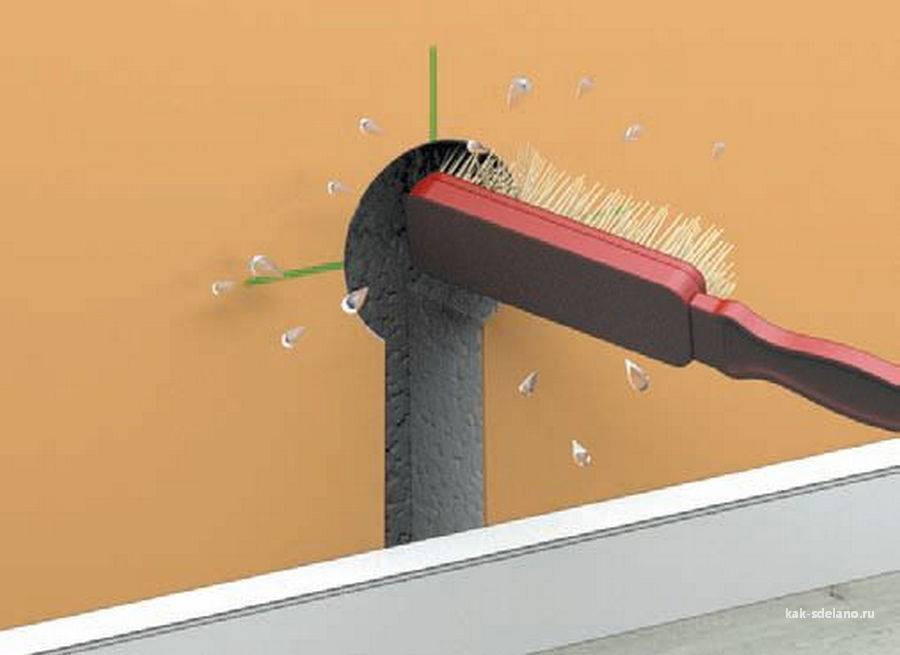

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

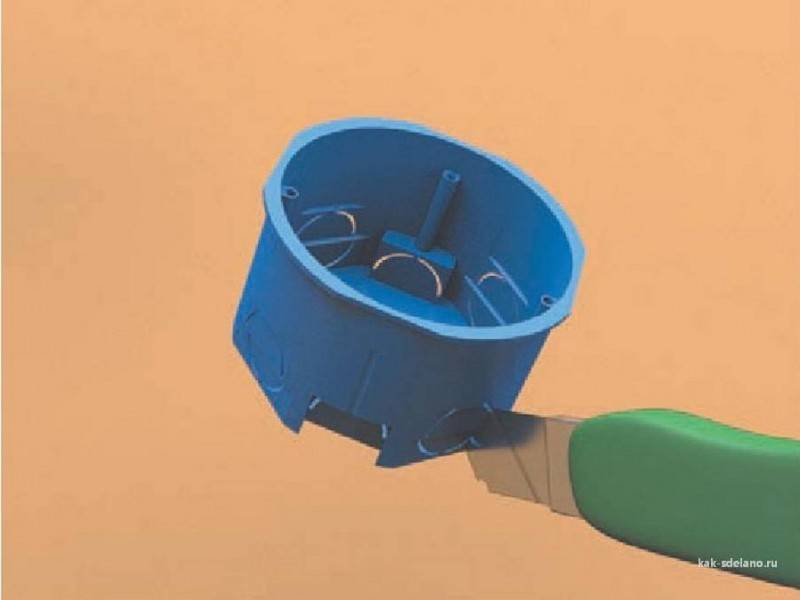

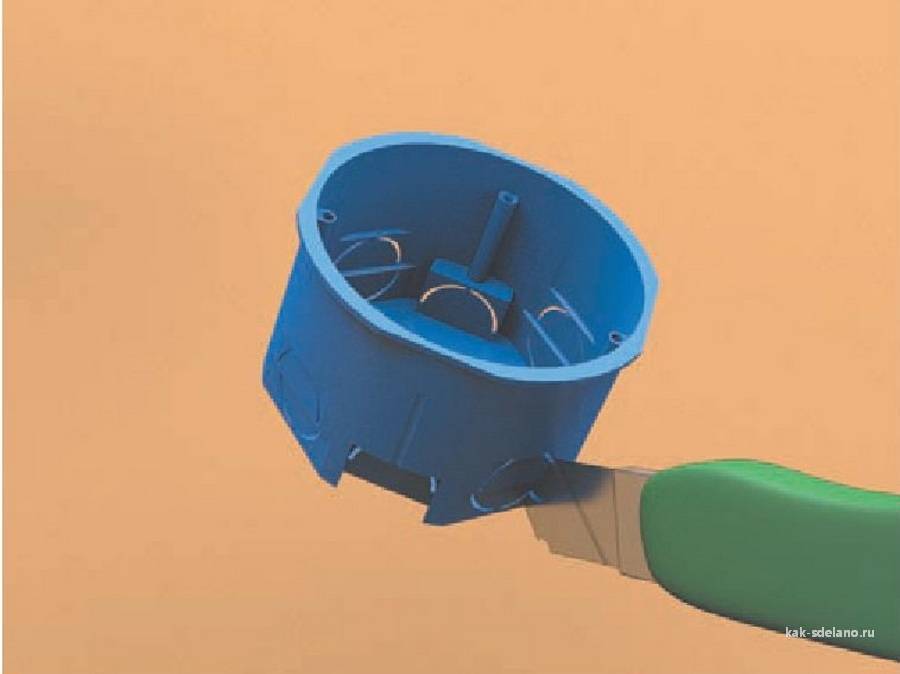

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

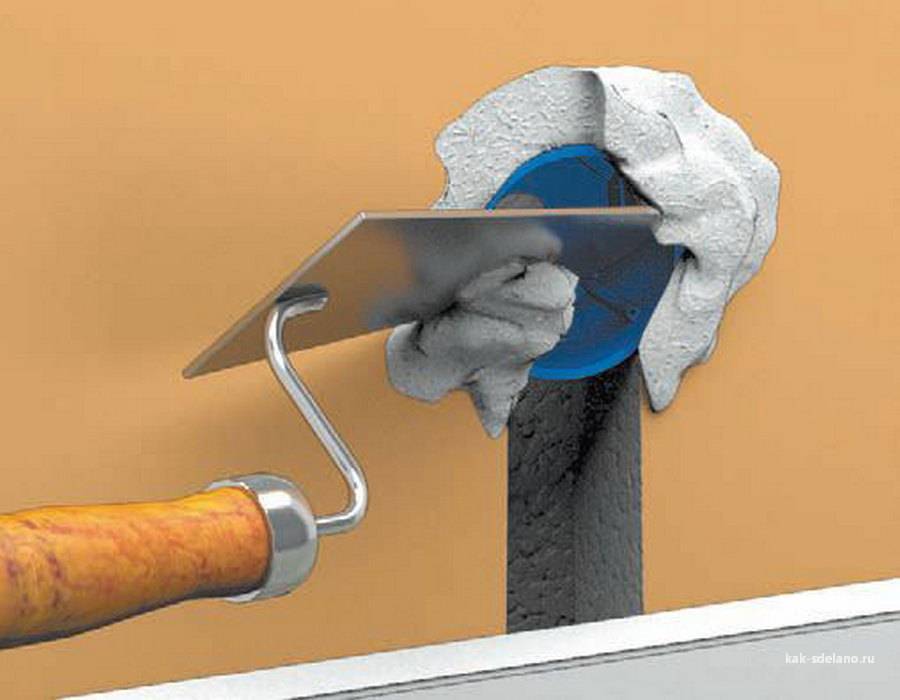

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

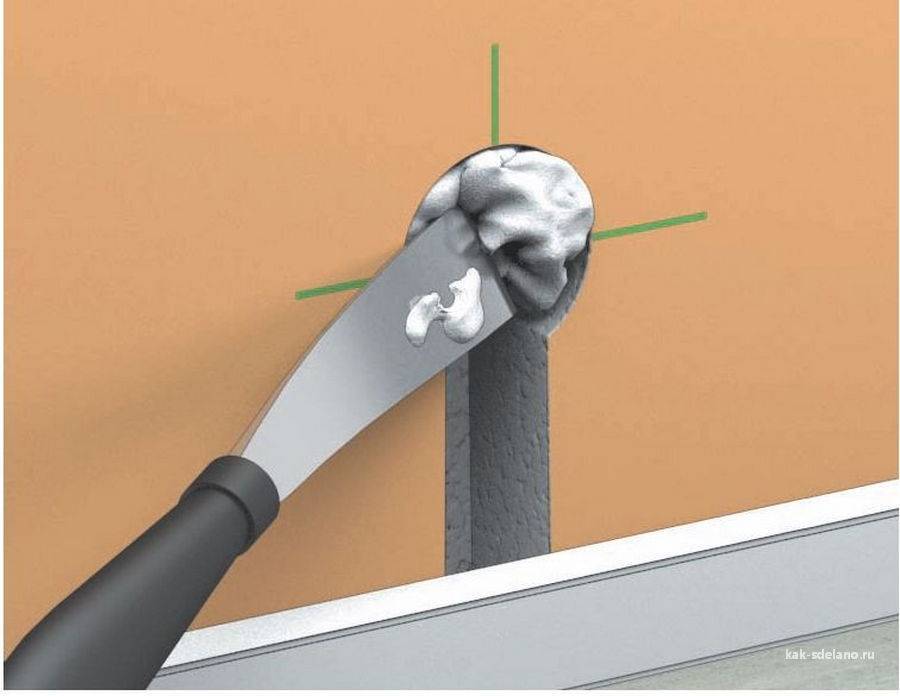

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

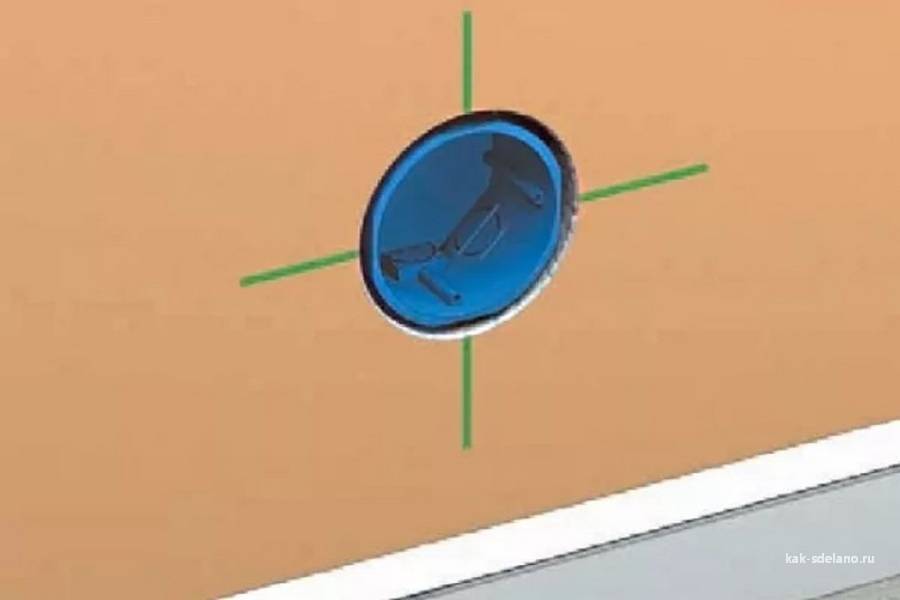

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

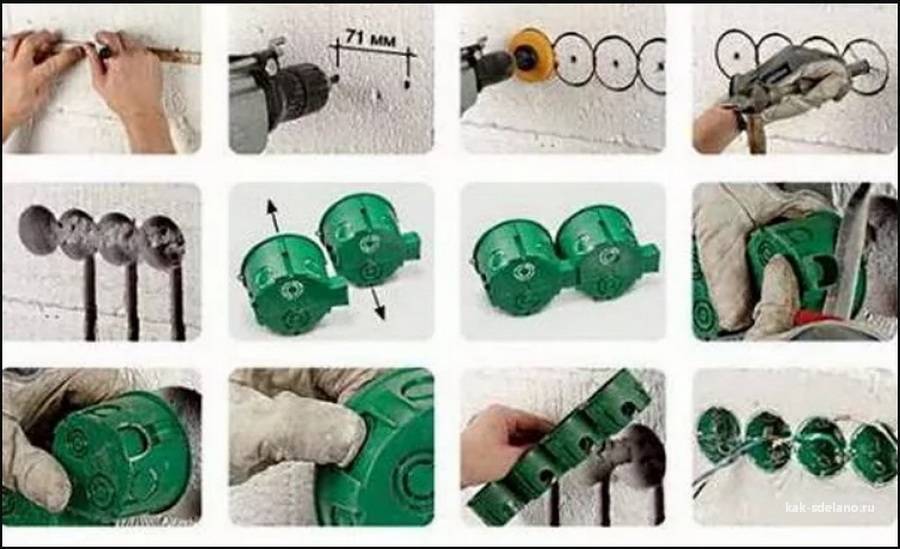

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Особенности монтажа подрозетника

Сделать диммеры, выключатели или розетки в гипсокартоне своими руками – совсем несложная задача для того, кто выполнял подобную работу в кирпичных или бетонных стенах. Основным новым этапом будет монтаж установочной коробки в конструкции из ГКЛ. Выполните его, руководствуясь описанием, а дальше поможет ваш предыдущий опыт.

Подготовка к работе

Установка розеток в гипсокартон требует специальной подготовки. Приобретите все необходимые материалы, подготовьте специальные инструменты. Вам понадобится:

  • Устройство для подсоединения, состоящее из механизма и фасадной части.
  • Подходящая по размеру установочная коробка для ГКЛ.
  • Электрическая дрель.
  • Насадка на дрель – коронка по гипсокартону. Поможет вырезать круглое отверстие нужного размера. Насадка состоит из фрезы цилиндрической формы с зубчатым краем. В центре изделия располагается сверло. При работе оно устанавливается на намеченный на стене центр, фиксирует коронку в правильном положении, когда фреза вырезает окружность определенного диаметра. В данном случае 68 мм.
  • Строительный уровень.
  • Маркер или карандаш для нанесения разметки.
  • Индикаторная отвертка необходима для проверки напряжения.

Фигурная отвертка, чтобы выполнить крепление монтажной коробки и закрепить розетку.

Пошаговое описание процесса

  1. Установка подрозетника в гипсокартон своими руками, как и любые другие работы, связанные с электросетью, должна начинаться с обесточивания помещения. После этого проверьте наличие напряжения в сети с помощью индикаторной отвертки.
  2. Определитесь, где вам нужно установить розетку в гипсокартон. Нанесите разметку на стену. Если нужно несколько точек подключения, обозначьте все центры с интервалом 71 мм. Проверьте с помощью строительного уровня, чтобы точки лежали на одной горизонтальной или вертикальной линии.
  3. Приступайте к штроблению отверстия под розетку в гипсокартоне. Установите конец сверла в точку, обозначающую центр, аккуратно сверлите. Удалите вырезанный материал.

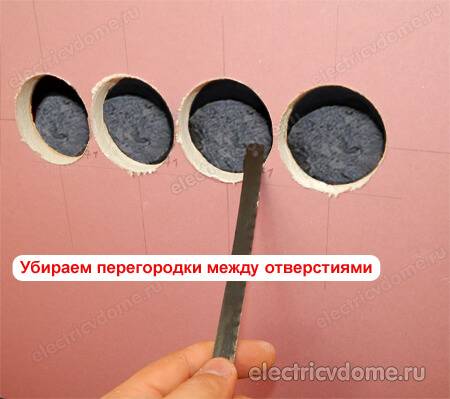

При установке блока вырежьте все фрагменты, куда встанут промежуточные крепления для подрозетника.

  1. Слегка надавите на пластиковую заглушку на месте проведения провода, удалите ее. Проденьте провода внутрь. Перед размещением пластиковой чаши еще раз проверьте, чтобы расстояние до основной стены позволяло ей полностью поместиться. Если места недостаточно, с помощью перфоратора сделайте небольшое углубление в бетоне или кирпичной кладке.
  2. Крепим монтажную коробку в готовое отверстие. На приспособлении находятся 4 винта. Два из них предназначены для фиксации коробки прижимными лапками к стенке, другие два – обеспечивают монтаж розетки (механизма) внутри полости. Обычной отверткой крутите винты, контролируя, как лапки закрепляют положение устройства. Не пережимайте, чтобы не повредить гипсокартон.
  3. Перед тем как установить розетку, подключите провода устройства к соответствующим жилам проводки. Чтобы избежать удара током, проверьте еще раз напряжение, прибегнув к помощи индикаторной отвертки. Последовательно подключите провод синего цвета (N – ноль), желто-зеленый (PE – заземление), коричневый (L – фаза). Проследите, чтобы контакты были хорошо зафиксированы. Ненадежное крепление может привести к нагреванию работающего устройства, оплавлению пластика и даже к возгоранию.
  4. Вставьте механизм розетки в подрозетник. Зафиксируйте правильное положение винтами. Установите пластиковую рамку, декоративную крышку.
  5. Убедитесь, что установка розетки выполнена верно. Включите электропитание. Проверьте работу новой розетки, подключив прибор.
  • Правила монтажа розетки под кондиционер
  • Расшифровка маркировки кабеля ААШв и его технические характеристики
  • Как установить и подключить телевизионную розетку
  • Как выполняется замена электропроводки в помещениях

Установка подрозетников в гипсокартон

Для того чтобы монтировать подрозетники в гипсокартон корректно, следует подготовить стену к установке. Соответствующие подразделы помогут читателю узнать важную информацию о монтаже.

Подготовка к работе

  1. Выбрав место, где будет находится выход электрического кабеля, следует хорошо обработать участок стены, нанеся достаточный слой шпаклевки на стену – она делает ГКЛ крепче перед сверлением. Также рекомендуется пропитать листы стройматериала грунтовкой, которая также после высыхания придает дополнительную твердость, не давая гипсокартону крошиться.

  2. После первоначальной подготовки покрытия в нем нужно проделать отверстие (отверстия). Их можно сделать с помощью:
  • специальной насадки на дрель (коронки);
  • обычного сверла и строительного ножа.

Коронка для подрозетников представляет собой особое сверло по гипсокартону, имеющее цилиндр с кромкой из острых зубчиков (непосредственно коронка). Она позволяет проводить эффективное сверление материала для получения ровных отверстий. Коронка по гипсокартону для розеток имеет стандартный размер 68-70 мм, однако, есть насадки и других диаметров.

При установке розеток в гипсокартон рекомендуется использовать именно коронку: эта насадкаделает срезы ровными и аккуратными.

Чтобы не разорвать ГКЛ, надавливать при сверлении следует умеренно. В ином случае придется тратить время на устранение последствий разрыва.

Диаметр отверстия определяется точно в зависимости от размера подрозетника: он должен вставляться достаточно туго, впритык. Общепринятым диаметром подрозетника для гипсокартона считается значение 68 мм. На лист нужно приложить подрозетник и обвести его маркером, оставляя отметки на ГКЛ, однако сверлить чуть шире полученного диаметра. Вся работа производится с лицевой стороны.

  1. Установка подрозетников в гипсокартон отличается от монтажа розеток в бетон. Фурнитура инструмента имеет две пары винтов, первая утоплена в пластике, необходима, чтобы фиксировать положение, а вторая находится снаружи и служит для крепления подрозетника к ГКЛ с помощью специальных «лапок», которые прижимают, создают упор.

На задней стороне подрозетника имеются помеченные заготовки отверстий для электрических кабелей. Их нужно вырезать с помощью строительного ножа.

Монтаж

После подготовки входного отверстия и самого инструмента можно начинать монтаж.

  1. Первоначально требуется подвести нужные кабели и провода к отверстиям.
  2. Вставить и закрепить инструмент в гипсокартоне. После введения «лапки» поставить в перпендикулярное по отношению к подрозетнику положение и начать закручивать винты.

Мастера советуют: когда при закручивании появится сопротивление, достаточно провернуть еще вполоборота, и достаточно.

  1. Место установки нужно зашпаклевать. Это также важный момент, игнорировать который не стоит, поскольку шпаклевка сделает место, где будет находиться электроразъем, более крепким и долговечным.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис

Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

  • Коронкой сверлят отверстие 67 мм.
  • Выводят в него кабель, продергивают в подрозетник.
  • Ставят подрозетник на место.
  • Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
  • Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
  • Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
  • Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

  1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
  2. Сверлят отверстия под саморезы лапок подрозетника.
  3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
  4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

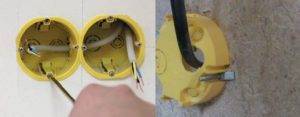

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля

Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.
