Стальные гофрированные трубы для электропроводки

Советы по выбору трубы для монтажа в разных условиях

Самый главный параметр, учитываемый при выборе способа защиты электропроводки – это место размещения: в помещении на стене, за подвесным потолком, гипсокартонной фальшстеной; на высоте до 2 м, на уровне пола или плинтуса, выше 2 м; в сыром помещении, под открытым небом или в грунте. Второй параметр – требуемая степень защиты, напрямую зависящая от места размещения электрических сетей.

Для прокладки проводов и кабелей на улице чаще применяют стальные гладкие и гофрированные трубопроводы. Они несколько прочнее конструкций из ПВХ. К тому же ПВХ хоть и считается устойчивым к ультрафиолету, но под прямыми солнечными лучами гофра из ПВХ простоит не очень долго – лет 15-20. Труба из ПВХ простоит немного дольше. Но все зависит от целей прокладки провода и потенциального срока службы всей конструкции – если это силовой кабель, то его прокладывают надежно и надолго, а если это проводок к светильнику – то как раз через 15-20 лет придет время обновлять и светильник и проводку.

Желательно обеспечивать герметичность прокладки провода на открытом воздухе – и для сохранности проводов и изоляции, и для сохранности труб – при замерзании в них воды их может разорвать или деформировать. При использовании металлической гофры следует выбирать гофру с внутренним слоем из пластика. Стыки труб и рукавов с коробками или фитингами желательно промазать герметиком или герметизировать уплотнителями.

ПНД и полипропилен не устойчивы к ультрафиолету, поэтому их не используют на улице. Хотя 2-3 года простоят – для временной прокладки электрических сетей годятся.

В грунте прокладку коммуникаций производят при помощи ПНД и двуслойной гофры из ПВХ. Прокладка в металле уже практически отошла в прошлое из-за склонности стали к коррозии.

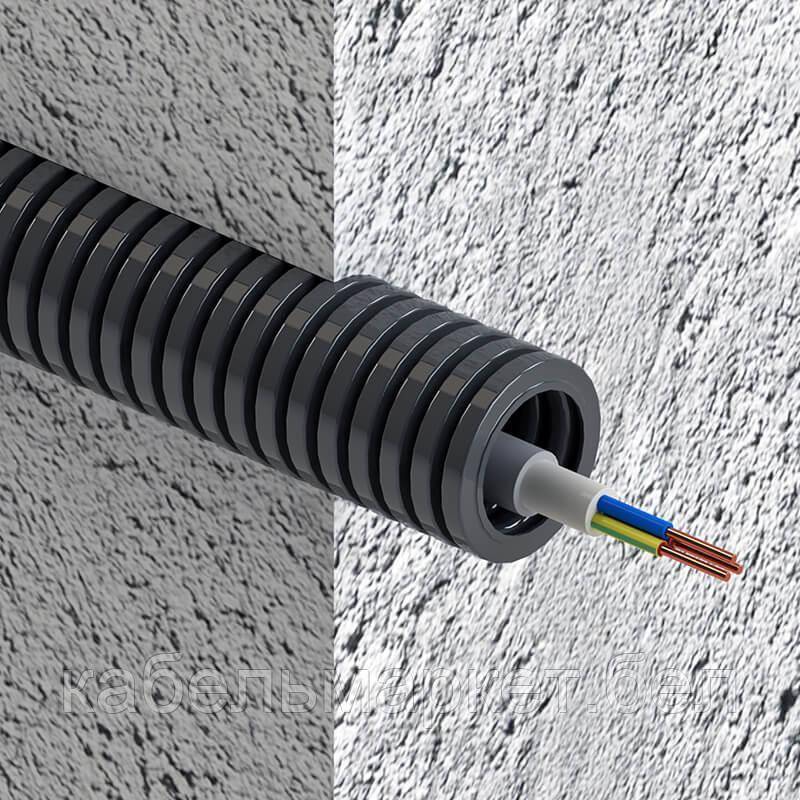

Для заливки в стяжку и бетонные стены и полы, прохода стен необходимо использовать прочные гладкие стальные или пластиковые трубы или армированную тяжелую гофру. В производственных и складских помещениях также требуются прочные гладкие кабельные короба. В общественных зданиях, подъездах и в некоторых других местах также придется использовать гладкие прочные трубы, исходя из соображений безопасности людей (или антивандальной стойкости).

Во влажных помещениях используют двухслойную гофру, которая надежно герметизирует провода.

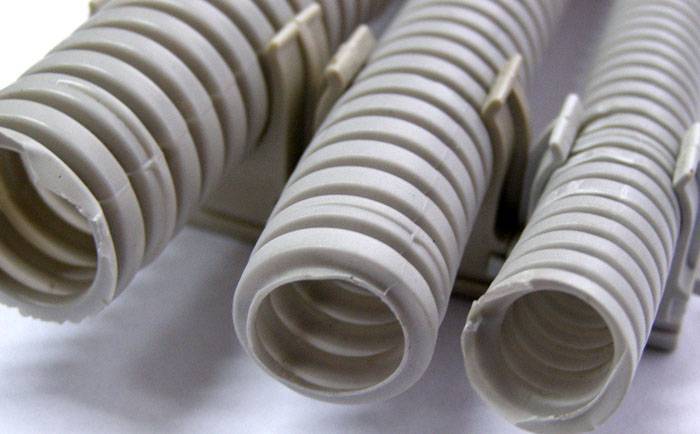

Самые тонкие и легкие гофрорукава используются при прокладке электрических сетей под обшивкой стен и потолков, подвесными потолками, в гипсокартонных перегородках.

При открытой прокладке следует учитывать расположение проводки – если есть возможность повреждения предметами, сумками, руками-ногами и прочими частями тела, следует выбирать или гладкие трубы, или прочную гофру с толстой стенкой. Особенно следует учесть эту опасность при прокладке провода вблизи пола и над плинтусом, на высоте бедер (0,8-1,2 м)

При покупке гофры следует выбирать изделия с зондом (проволокой) для протягивания кабеля. Отсутствие зонда усложнит Вашу работу и вызывает сомнения в качестве гофрорукава.

Покупать желательно в крупных магазинах и гипермаркетах. При покупке обязательно следует требовать чек и сертификат, особенно для пластиковых изделий. Для внутренней проводки пластик должен быть самозатухающим! Если есть возможность, желательно купить небольшой кусок трубы и проверить – попробовать поджечь.

Размеры и примерные цены

При выборе труб необходимо правильно выбрать диаметр. Для сетей освещения, телефонной или компьютерной сети достаточно трубы диаметром 16 мм. Для подвода проводов к выключателям и розеткам подойдет диаметр 20 мм. Для небольших кабелей (например, для подключения мощного оборудования на кухне) подойдет диаметр 25 мм. Силовые кабели лучше прокладывать в трубах диаметром 25-50 мм.

Цены на гофру ПВХ:

• Диаметр 16 мм – от 4,7 до 9 руб. и выше.
• Диаметр 20 мм – от 6,5 до 11 руб. и выше.
• Диаметр 25 мм – от 10,8 до 18 руб. и выше.

Цены на гладкие изделия из ПВХ:

• Диаметр 16 мм – от 12 руб. и выше.
• Диаметр 20 мм – от 18 руб. и выше.
• Диаметр 25 мм – от 35 руб. и выше.

Цена очень отличается у разных производителей.

Особенности труб из ПНД

Особенности применения труб из ПНД:

• У труб ПНД очень простой монтаж;
• Для прокладки кабелей электрических сетей подходят трубы с гофрой;
• Если монтаж выполнен правильно, то трубы образуют герметичное соединение;
• Трубы ПНД со временем возвращаются к прежнему линейному размеру. Упростить протяжку кабеля позволяет использование зонда.
• У труб ПНД высокий показатель эластичности (детальнее: «Трубы ПНД – применение и технические характеристики»). Поэтому их можно использовать круглогодично, изменение температуры грунта на них не скажется.

Для прокладки сигнального или силового кабеля оптимальными являются двухстенные гофрированные трубы. Их использование позволяет оградить линию от любых внешних воздействий.

Существуют два различных вида труб, при изготовлении которых был использован полиэтилен низкого давления: изделия, соответствующие стандарту ГОСТ, и прочие изделия со вторичного рынка. Второй вариант отличается худшим качеством. Его можно выбрать, если ограничен бюджет.

Преимущества труб из полиэтилена низкого давления:

• Высокий срок службы (изготовители заявляют 50 лет);
• Для соединения отдельных труб не требуется сварка;
• Легкая конструкция;
• С течением времени изделие не теряет свои эксплуатационные характеристики;
• На трубы ПНД внешние факторы не оказывают негативное воздействие;
• Для прокладки кабеля в таких трубах не требуется дополнительного заземления;
• Широкий диапазон рабочих температур — от -25 oC до +70oC;
• Трубы ПНД не оказывают негативного воздействия на окружающую среду, так как не выделяют токсичных отходов или конденсат;
• Трубы из полиэтилена низкого давления легко поддается деформации, для прокладки магистрали не нужно использовать дополнительные крепежные и соединительные детали. Но стоит понимать, что в случае сильного изгиба трубы, кабель в нее не пролезет.

Трубы ПНД набирают все большую популярность в различных областях жизни. Связано это с обилием их преимуществ при отсутствии вреда для окружающей среды. Если грамотно подойти к процессу монтажа и прокладки, то объект прослужит несколько десятков лет без необходимости ремонта. Еще используют трубы ПНД для электропроводки в доме (подробнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»).

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

• для силового кабеля;
• для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

• наружной;
• подземной.

Существует другой тип классификации изделий – по степени прочности:

• легкие трубы;
• тяжелые;
• сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/п	Цвет гофры	Сфера применения
1.	Серый	Стандартный электропровод
2.	Белый	Компьютерные сети, интернет
3.	Зеленый	Телефонный или другой слаботочный кабель
4.	Красный	Внешний силовой электрокабель
5.	Синий	В системе «теплый пол» и гибких водогонах
6.	Желтый	Нужды газоснабжения
7.	Гофра черная и коричневая	Изолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Плюсы и минусы такого монтажа

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

• Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
• Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
• Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

• Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
• Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

Технические характеристики

Характеристики гофрированного металлического рукава для электромонтажных работ включают в себя общие преимущества и недостатки, а также особые значения, важные для специалистов.

К преимуществам гофры из металла относятся:

• предельная прочность и устойчивость к различным механическим, температурным воздействиям, влаге и ультрафиолету;
• длительный срок службы (до 50 лет);
• простота монтажа;
• биологическая инертность (трубы не привлекательны для грызунов, насекомых, грибков);
• диэлектрические свойства, защищающие от поражения током;
• противопожарные свойства (металл – негорючий материал);
• стойкость к агрессивным средам;
• экологическая чистота и безопасность при нагревании (нет эмиссии токсических веществ под воздействием высоких температур, как в случае с полиэтиленом);
• небольшой вес.

Недостатков у металлической гофры немного:

• более высокая стоимость по сравнению с аналогами из ПВХ и пластика;
• увеличение срока электромонтажных работ;
• риск скопления конденсата внутри рукава и последующего снижения сопротивления изоляции проводов.

При выборе гофры стоит обращать внимание на обозначения производителя. Все изделия предназначены для определённых диапазонов температур, что должно быть указано на упаковке или непосредственно на трубе

Минимальные температурные значения для использования гофрированной трубы могут колебаться от -45 до +5°С, максимальные – в диапазоне +60…+400°С.

В магазинах встречается металлическая гофра диаметром 16, 20, 25, 50 и 63 мм. Это наружный диаметр трубы, принятый для условного обозначения всеми производителями. Внутренний диаметр обычно на несколько миллиметров меньше, в зависимости от толщины стенки рукава.

В продажу изделия поступают в виде бухт – объёмных намоток материала от 15 до 100 метров.

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Монтаж кабеля в трубе ПВХ

Использование комплектующих

Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:

• труба электрическая ПВХ дешевле;
• не требует заземления;
• при нормальной эксплуатации может служить до 50 лет;
• может эксплуатироваться при температурах от –25 до + 70С;
• не образуют и не накапливают конденсат;
• не требуют дорогостоящей сварки;
• не требуют обслуживания.

Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.

Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.

При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.

Поворот, тройник и соединитель для электротехнических труб

Работать рекомендуется с использованием строительного уровня, это обеспечит точность расположения системы и ее нормальное функционирование в будущем.

Технология монтажа

Процесс монтажа выглядит так:

1. Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
2. Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
3. Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
4. При необходимости нарезают изделия на участки нужной длины.
5. Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
6. Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.

Схема протяжки кабеля в системе труб

Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.

1. Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
2. Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
3. Проверяют надежность изоляции между проложенными проводами.

Тонкости монтажа

Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:

• При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
• При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
• Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
• Для соединения двух точек по прямой всегда используйте цельные куски трубы.
• При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
• При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
• Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
• Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.

Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.

Двустенная гофрированная труба для прокладки кабеля

Основным назначением гофротрубы является прокладка внутренних кабельных  систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.

Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
• «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Что такое гофра

Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.

Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.

Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.

Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

• Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
• Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
• Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

• Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
• Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
• Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
• Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

• Однослойные (могут иметь разную толщину).
• Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

• 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
• 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
• 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
• 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
• 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.
