Принцип работы системы геотермального отопления

Принцип действия геотермального теплонасоса

Тепло у нас под ногами есть в любой среде. Его количество разное в разных регионах, но оно есть повсеместно. И геотермальный тепловой насос отбирает это тепло у природных источников и передает его нагревательному контуру.

Что может стать источником тепла? Любая среда вне помещения, температура которой зимой выше 0oC. Это близлежащий непромерзающий водоем, речка, даже колодец с достаточным количеством воды. Есть тепло и в грунте: ниже точки промерзания температура всегда положительная.

Источником тепла может быть любая среда с температурой выше нуля зимой

Принцип работы геотермального теплового насоса состоит в том, что тепло от источников переносится в установку, где преобразовывается и передается в отопительный контур.

Если говорить чуть подробнее, то все происходит так. В относительно теплой среде находится трубопровод с теплоносителем большой протяженности. Трубопровод чаще всего замкнутый, его движение обеспечивается насосом. Теплоноситель нагревается до температуры среды. Обычно это +5oC или чуть выше. Проходя по первому теплообменнику-испарителю, он отдает тепло находящемуся во втором контуре хладагенту.

Устройство теплового насоса: это три контура с теплоносителями, компрессор и испаритель, сбросный клапан

Хладагент — вещество, которое кипеть начинает при температуре выше -5oC. В большинстве установок используют фреон. До включения установки он находится в жидком состоянии. Потом, по мере поступления тепла от термальных источников, его температура поднимается. Фреон начинает испаряться, переходит в газообразное состояние. Этот газ уже имеет температуру порядка +5oC. Он поступает в компрессор, где его сжимают. При сжатии выделяется большое количество тепла, и из компрессора газ уже выходит с температурой от 35oC до 65oC. Он поступает в еще один теплообменник — конденсатор, где отдает тепловую энергию теплоносителю, который идет в контур отопления.

Сам фреон, отдав большую часть тепла, частично остывает, но все еще находится в газообразном состоянии при повышенном давлении. Он поступает на сбросный клапан, где давление резко падает, он резко охлаждается и сжижается. После чего снова поступает в испаритель, где начинается новый цикл преобразования.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Особенности

Геотермальное отопление дома, загородного в первую очередь, не расходует дорогостоящее и загрязняющее воздух минеральное топливо. Вот уже 7 из 10 новых домов, возводимых в Швеции, отапливаются именно таким образом. В жаркие дни геотермальное оборудование из нагревателя становится средством пассивного кондиционирования. Вопреки распространенному мнению, для работы такой отопительной системы не нужны ни вулканы, ни гейзеры. В самой обычной равнинной местности она действует ничуть не хуже.

Единственным условием оказывается достижение тепловым контуром точки ниже линии промерзания, где температура почвы всегда составляет от 3 до 15 градусов. Сверхвысокий КПД только кажется противоречащим законам природы; тепловой насос насыщен фреоном, который испаряется под действием даже кажущейся людям «ледяной» воды. Пар согревает третий контур. Такая схема представляет собой вывернутый наизнанку холодильник. Потому эффективность насоса относится только к количественному соотношению электрической энергии и тепловых ресурсов. Сама по себе работа привода производится «как полагается», с неотвратимыми потерями энергии.

Классификация по типу конструкции

Принцип работы подобного отопления немного похож с принципом работы того же кондиционера или домашнего холодильника. Что касается основного элемента, то им является тепловой насос, который включен одновременно в два контура.

Внутренний контур – это традиционная система отопления, которая состоит из радиаторов и труб, что касается внешнего, то это больших размеров теплообменник, который может находиться под толщей воды или под поверхностью земли. Внутри него, как правило, циркулирует жидкость, имеющая в составе антифриз, так же как и обычная вода. Подобный теплоноситель принимает на себя температуры среды, которые потом уже немного подогретые поступают в тепловой насос. Тепло, которое было аккумулировано передается внутреннему контуру, именно это и осуществляет нагревание воды в радиаторах и трубах. Геотермальный тепловой насос является ключевым элементом подобной системы, по сути, это компактных размеров агрегат, занимающий места не больше, чем обычная стиральная машина.

Схема работы теплового насоса

Стоит отметить, что установка подобного вида отопления является достаточно дорогостоящим и трудоемким процессом. Приличные деньги придется потратить на приобретение специального оборудования, а также на проведение земляных работ. Именно по этой причине все большее количество людей принимают решение осуществить геотермальное отопление дома своими руками.

Для того, чтобы все получилось, необходимо разобраться в том, какие системы применяются чаще всего, а также важно уяснить некоторые особенности всех видов данного устройства. Прежде всего стоит знать, что есть три основных вида теплообменников:

• горизонтальный;
• вертикальный;
• водоразмещенный.

Горизонтальный теплообменник

Достаточно часто применяется именно такой вид контура. При его устройстве трубы укладываются в специальные траншеи на глубину немного превышающую уровень промерзания почвенного покрова в данной местности. Есть один недостаток у подобной системы – необходима большая площадь для размещения коллектора, и далеко не каждый застройщик может себе позволить установку подобного типа конструкции. Кроме того, если на участке растут деревья, оборудования должно отстоять от них на расстоянии примерно полтора метра.

Теплообменники в траншее

Вертикальный теплообменник

Более компактным по размерам, но при этом более дорогим является вертикальный теплообменник, для монтажа которого большой площади не потребуется, но не обойтись без специального бурильного оборудования. Глубина скважины в обязательном порядке должна быть в диапазоне от 50 до 200 метров. Данный метод считается дорогостоящим, но при этом в состоянии прослужить до 100 лет. Особенно такой метод актуален в том случае, если планируется произвести геотермальное оборудование дома, расположенного за городом, а также имеющего прилегающую обустроенную территорию. Данный метод позволяет окружающий ландшафт сохранить в нетронутом виде.

Укладка теплообменных труб в скважину

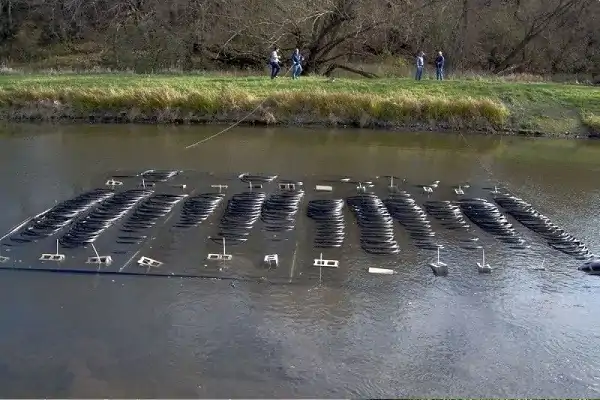

Водоразмещенный теплообменник

Подобная конструкция является наиболее экономичной, она использует энергию тепла воды. Рекомендуется монтировать ее на расстоянии до водоема, расположенного поблизости не больше 100 метров. Контур из труб укладывается на дно в виде спирали, глубина залегания не должна превышать три метра, а рекомендуемая площадь водоема должна составлять не менее 200 кв. метров. Еще одним преимуществом такой конструкции является отсутствие необходимости производить сложные трудоемкие работы, на которые в обязательном порядке необходимо получить необходимое разрешение.

Закладка труб в водоем

Как видно из всего сказанного выше, осуществить геотермальное отопление самостоятельно, своими руками, не так просто. Самым оптимальным вариантом является последний вариант, но здесь есть некоторые нюансы, без наличия которых он будет невозможен, в частности он невозможен при отсутствии водоема.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

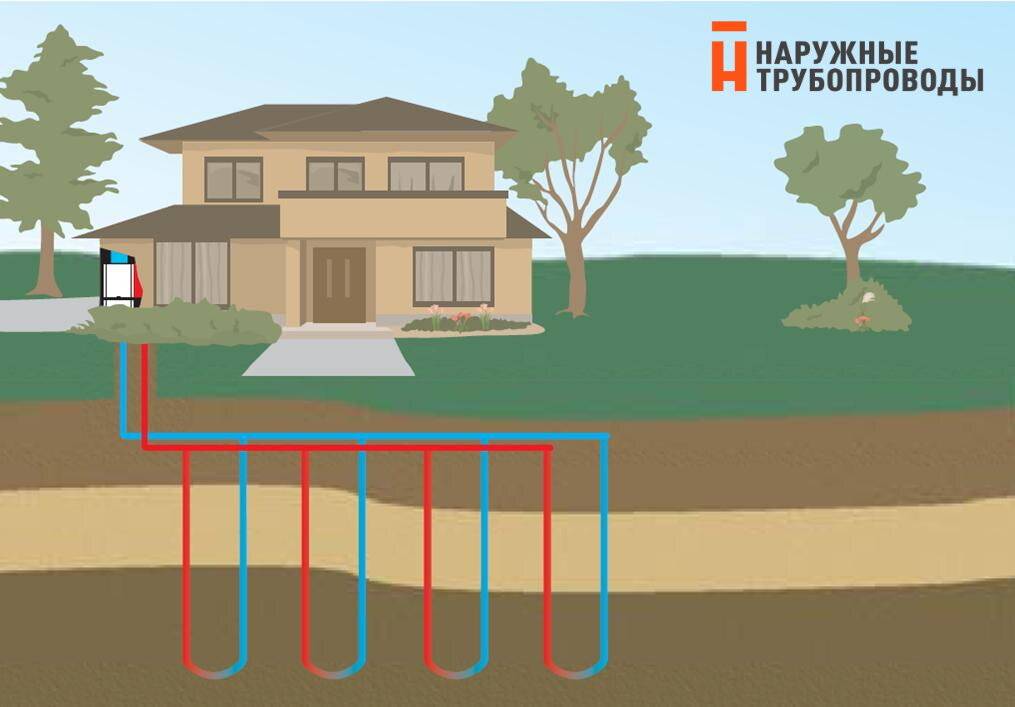

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Как работают разные виды геотермальных систем

Существует три вида теплообменников, у каждого из них свои плюсы. Выбор зависит от типа местности, размеров участка, где будет расположено оборудование, площади отапливаемого помещения, наличия водоёма, других факторов.

Каждая из систем не дешева, но отличается экономичностью в плане потребления, а от потребления зависит мощность агрегата. Основное различие в типе теплообменника.

Вертикальный теплообменник

Главный плюс — экономия места. Идеально подходит для маленьких участков. Например, такое оборудование можно держать не под домом, а под холмом, не нарушая ландшафт, но для этого придётся использовать мощное бурильное оборудование, для большего углубления.

Фото 1. Закапывание шахты геотермального отопления вертикального типа. Завернутые спиралью трубы опускаются глубоко в землю.

Средняя глубина 150 метров, а диаметр 15 см.

Горизонтальный теплообменник

Над такой системой не получится разбить огород. Она идеально подходит для отопления больших помещений от 300 м2. Под землёй находится не просто скважина, а целая система труб в специальных туннелях.

Фото 2. Геотермальное отопление с трубами, уложенными горизонтально: глубина котлована небольшая, зато площадь велика.

Соотношение площади оборудования к площади обогреваемого участка 1 к 3. Это очень большие размеры.

Размещённый в воде

Такая система, из всех предложенных, самая экономичная. Но существует один критерий, без которого работа невозможна: наличие водоёма поблизости. Водоём обязательно должен находится на расстоянии до 100 метров от отапливаемого участка.

Фото 3. Геотермальное отопление, размещенное в воде: трубы с теплоносителем погружаются в ближайший водоем.

В данном случае тепловая энергия берётся не из земли, а из воды.

Совет. Площадь водоёма должна быть более 200 м2.

Способы получения природной тепловой энергии

Геотермальные тепловые насосы различаются по способу извлечения тепла:

1. Установки, использующие тепло грунтовых вод глубокого залегания, горячих гейзеров и т.д.
2. Системы, в состав которых входит резервуар с антифризом, устанавливаемый в грунте на глубине от 75 метров. Отопление из недр земли обеспечивается за счет естественного нагрева емкости с антифризом; в результате хладагент, проходя через теплообменник, отдает полученное тепло и возвращается в емкость.
3. Геотермальный контур укладывается по дну водоема, который является естественным аккумулятором тепла. В данном случае нужно учесть, что водоем может полностью промерзнуть в зимнее время.

Виды геотермальных тепловых насосов Отопление дома энергией земли требует масштабных работ по монтажу системы, но зато это экологичный способ получить практически бесплатную тепловую энергию. Чтобы отопить дом, потребуются незначительные расходы на электроэнергию, необходимую для функционирования системы.

Достоинства и недостатки системы

Внедряя геотермальное отопление, мы выигрываем в следующем:

1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

1. Система без электропитания неработоспособна.
2. Наружный контур имеет очень большие размеры.

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

Воздушные коллекторы

Подземное теплоснабжение приватного дома можно осуществить и при помощи воздушных коллекторов. Это весьма простой способ отопления воздушного типа в приватном доме в сравнении с 2-мя предыдущими.

Чтобы подогреть воздух в помещении до оптимальной температуры, требуется некоторое количество тепла. Чем ниже первоначальная температура, тем выше расходы. При помощи системы вентиляции и тепла, полученного из грунта, можно бесплатно увеличить температуру воздуха в доме. Обогрев теплом земли в таком случае происходит очень просто.

Для организации отопительные системы необходимо:

• вывести забор воздуха вентиляции пониже уровня грунтового промерзания;
• провести выгнутый, прямой или многотрубный коллектор при помощи обыкновенных труб канализации (форма подбирается в зависимости от участка, на каждый метр квадратный площади дома должно приходиться 1,5 метра коллектора);
• выполнить воздухоотвод на дальнем от дома конце коллектора, выведя трубу на высоту минимум 1,5 метров от земли и оборудовав ее зонтом-дефлектором (конечно, воздушный приток в дом будет принудительным.

В данном случае земляное теплоснабжение не сумеет полностью обеспечить дом теплом.

Все таки, оно позволяет осуществить две идеи:

1. Поступающий через вентиляцию воздух можно нагревать любым обогревательным прибором (газовым, соляровым, электрическим и др.) и потом разводить по комнатам при помощи вентканалов. Полностью бесплатным подобное отопление от земли не будет, но все таки расходы уменьшатся: разогреваться станет не холодный воздух с улицы, а тот, который уже прогрет приблизительно до +10 градусов. Достаточно хорошо можно сэкономить, если зимы в регионе холодные.
2. Нагретый при помощи тепла земли воздух можно применять для обдува внешнего блока привычного кондиционера или теплового насоса типа «воздух-воздух». Любое устройство данного класса сумеет хорошо работать при температуре примерно +10 градусов. Сложность реализации заключается лишь в обеспечении необходимого потока воздуха. В результате воздух нагревается теплом грунта, поступает к тепловому насосу и отводится за пределы дома.

Теплоснабжение теплом земли – хорошая замена обычным способам обогревания, но сейчас оно не считается широко популярным (прочтите также: «Альтернативное теплоснабжение приватного дома — выбор очень большой»). Связано это, как правило, со сложностью процесса установки и большими первыми затратами. Прекрасным вариантом считается бурение колодцев и расположение в них труб, но обходится система такого типа отопления очень дорого. С другой стороны, это дает возможность обогревать дом, пользуясь бесплатным тепловым источником.

Также нужно всегда помнить про то, что подобный вариант теплоснабжения является чистым в экологическом плане и очень эффективным, потому как температура почвы на глубине более десяти метров остается постоянной. Видео про то, как применить тепло земли для отапливания дома:

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Расчеты

Основными параметрами, которые учитываются при любых расчетах, являются:

• температура (глубина от 15-20 м и больше прогревается от 8 до 100 градусов в зависимости от создающихся условий);
• значение извлекаемой мощности (средний показатель – 0,05 кВт на 1 м);
• влияние климата, влажности и контакта с грунтовыми водами на теплоотдачу.

Что весьма интересно, полностью сухие породы отдают не более 25 Вт с 1 м, а если есть грунтовые воды, этот показатель вырастает до 100-110 Вт. Нельзя забывать, что стандартным временем работы теплового насоса является 1800 часов за год. Если превысить этот показатель, система не станет более эффективной, зато износ ее стремительно вырастет. Что гораздо хуже, чрезмерная эксплуатация теплового ресурса недр приводит к их остыванию и даже к промерзанию пород на рабочей глубине. Вслед за этим может проседать грунт, иногда повреждаются рабочие трубы и надземные сооружения.

Выводы

1. Геотермальное отопление для российского потребителя остается дорогим и массово используется только в развитых странах. При этом технология, лежащая в основе такого отопления, очень перспективна.
2. Усовершенствование и удешевление технологии получения тепла должно стать главным фактором распространения этого метода отопления в нашей стране.

Проведение расчетов

Чтобы выполнить расчет системы, необходимо учитывать базовые параметры:

• на глубине, превышающей в средней полосе России 15-20 м, температура выдерживается на уровне +8-+100С;
• для вертикальных конструкций принято брать в расчетах получаемое значение мощности в 50 Вт на 1 м высоты, а более точные значения зависят от степени влажности породы, присутствия грунтовых вод и пр.;
• сухая порода дает 20-25 Вт/м;
• увлажненная глина либо песчаник 45-55 Вт/м;
• твердые гранитные породы обеспечат до 85 Вт/м;
• наличие грунтовой воды дает до 110 Вт/м.

Выводы и полезное видео по теме

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений.

Цель, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи.

Есть, что дополнить, или возникли вопросы по теме геотермального отопления частного дома? Можете оставлять комментарии к публикации. Форма для связи находится в нижнем блоке.
