Размеры и тепловая мощность чугунных радиаторов

Характеристики и особенности

Секрет популярности их прост: в нашей стране такой теплоноситель в сетях централизованного отопления, что даже металлы растворяет или стирает. В нем кроме огромного количества растворенных химических элементов содержится песок, частички ржавчины, отвалившиеся с труб и радиаторов, «слезы» от сварки, болты, забытые во время ремонта и еще уйма всяких вещей, неизвестно как попавших внутрь. Единственный сплав, которому все это нипочем — чугун. Также хорошо справляется с этим и нержавейка, но, сколько будет стоить такая батарея, можно только догадываться.

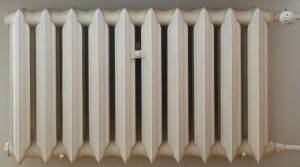

МС-140 — неумирающая классика

А еще один секрет популярности МС-140 — это невысокая цена. У разных производителей она имеет существенные отличия, но примерная стоимость одной секции — около 5$ (в розницу).

Достоинства и недостатки чугунных радиаторов

Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:

  • Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
  • Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
  • Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130 o C. У большинства из них высший предел — +110 o C.
  • Невысокая цена.
  • Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
  • Не подвергаются коррозии при слитом теплоносителе.

МС-140 и МС-90 — разница в глубине секции

Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:

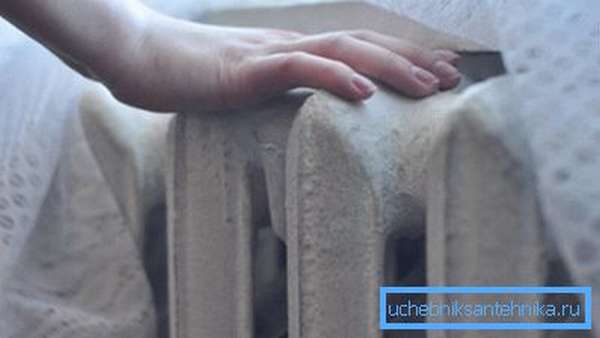

  • Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
  • Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.

«Чистые» недостатки тоже присутствуют:

Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса.
Хрупкость и невысокое рабочее давление. Не самые приятные характеристики

При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм. Опрессовочное — 15-16 атм.
Необходимость регулярного окрашивания

Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Опрессовочное — 15-16 атм.
Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Тепловая инерция — это не всегда плохо…

Область применения

Как видите, есть более чем серьезные достоинства, но и недостатки имеются. Если все суммировать, можно определить область их использования:

  • Сети с очень низким качеством теплоносителя (Ph выше 9) и большим количеством абразивных частиц (без грязевиков и фильтров).
  • В индивидуальном отоплении при использовании твердотопливных котлов без автоматики.
  • В сетях с естественной циркуляцией.

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

  1. Определить, какая должна быть температура в доме и воды в системе.
  2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
  3. Найти в таблице соответствующий ей коэффициент.
  4. Умножить на него паспортную величину теплоотдачи радиатора.
  5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

Обзор моделей и производителей

Рейтинг алюминиевых радиаторов отопления и обзор производителей поможет вам подобрать оптимальный вариант для загородного дома или квартиры с автономным отоплением:

  1. Итальянский производитель Faral выпускает изделия двух типов с расстоянием между осями 30 и 50 см. Глубина приборов составляет 8,5-9 см. Минимальное число секций – 3, максимальное – 16. Для соединения отдельных секций используются стальные ниппели. Герметичность соединений обеспечивается специальными прокладками. Популярные модели производителя:
    • GREEN HP 350 и 500 – предельное давление не выше 16 бар, вес 1,12-1,48 кг, мощность 136-180 Вт, вместительность 0,26-0,33 л;
    • TRIO HP 350 и 500 – максимальное давление не более 16 бар, вес 1,23-1,58 кг, мощность 151-212 Вт, вместительность 0,4-0,5 л.
  1. Итальянская фирма Radiatori 2000 для изготовления своей продукции использует современные технологии, поэтому изделия фирмы отличаются хорошей теплопередачей и устойчивостью к коррозии. Краска на поверхность наносится методом анафореза и фиксируется эпоксидно-полиэфирным напылением. Лучшие изделия этой фирмы:
    • Radiatori 350R – рабочее давление находится в пределах 16 бар, вес 1,4 кг, мощность 144 Вт, вместительность 0,43 л;
    • Radiatori 500R – рабочее давление не выше 16 бар, вес 1,6 кг, мощность 199 Вт, вместительность 0,58 л.

  1. Итальянская компания Fondital выпускает продукцию, специально разработанную для России и стран СНГ. В процессе производства соблюдаются российские ГОСТы и европейские стандарты. Радиаторы изготавливают методом литья под высоким давлением. Для производства используют алюминиевый сплав. Популярные изделия производителя:
    • Calidor модель Super 350 на 100 – предельное давление в районе 16 бар, вес 1,3 кг, мощность 144 Вт, вместительность 0,24 л;
    • Calidor модель Super 500 на 100 – максимальное давление не более 16 бар, вес 1,32 кг, мощность 193 Вт, вместительность 0,3 л.
  1. Продукция отечественного завода Rifar адаптирована под наши отопительные системы и соответствует всем стандартам ГОСТ. От импортных аналогов радиаторы отличаются большим рабочим давлением, которое доходит до 20 бар. Популярные модели:
    • Alum 350 – максимальное давление не выше 20 бар, вес 1,2 кг, мощность 139 Вт, вместительность 0,19 л.
    • Alum 500 – предельное давление составляет 20 бар, вес 1,45 кг, мощность 183 Вт, вместительность 0,27 л.

Подбор подходящего алюминиевого радиатора выполняется с учетом его технических характеристик. Отечественные модели ничем не уступают в качестве и производительности импортным аналогам, но имеют более приемлемую стоимость.

Виды радиаторов из чугуна

На данный момент существует несколько видов батарей, которые отличаются не только техническими характеристиками, но и функциональными особенностями. Рассмотрим различия между видами.

Одноканальные

Речь идет о строении секций — количество каналов. Такие модели сейчас встречаются не так часто — как правило, это высокие, устанавливаемые в вертикальной плоскости устройства. Каждая секция радиатора оснащена каналом, необходимым для циркуляции жидкого теплоносителя. Особенность таких батарей — их очень легко мыть, поэтому они нередко устанавливаются в медицинских учреждениях.

Двухканальные

На каждую секцию такого отопительного устройства выделяется 2 канала, в результате чего увеличивается теплоотдача. Повысить этот показатель позволяет и дополнительное оребрение, которое не встречается в одноканальных моделях. Благодаря компактным размерам и оптимальной теплоотдаче, данный вид сейчас наиболее популярен.

Трехканальные

Отличаются наибольшими показателями по теплоотдаче по сравнению с другими отопительными устройствами. В то же время из-за особенностей конструкции такие батареи тяжелее и имеют большую глубину.

От количества секций и, соответственно, каналов, увеличивается ширина оборудования, поэтому такие приборы встречаются реже всего.

Настенные

Здесь действует одно важное условие — стенка, к которой будет приделываться батарея, должна выдержать ее вес, поэтому нужно рассчитать необходимое количество кронштейнов. Также выпускаются модели, которые можно устанавливать и на пол, в зависимости от пожеланий

В последнее время для производства настенных моделей применяют особый материал — серый чугун, вес которого в разы меньше по сравнению с классическим вариантом.

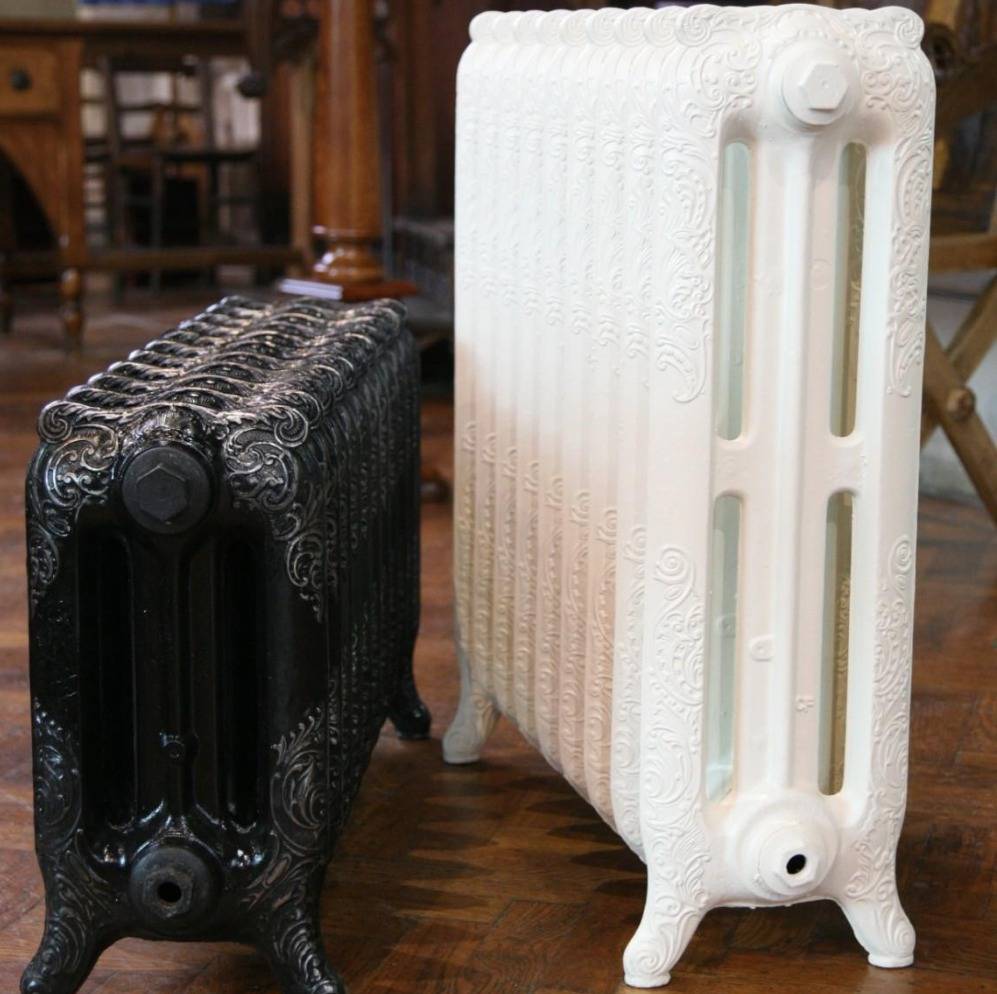

Напольные

Данные изделия актуальны для домов с большим панорамным окном и низким подоконником. Нередко напольные батареи выбираются, если несущая стена попросту не выдержит нагрузку традиционной модели.

Оборудование с такой установкой популярно и по другой причине: большой ассортимент дизайнерских моделей, которые благодаря привлекательному внешнему виду подходят под особенности интерьера. Дизайн бывает минималистический, модерн, дворцовый и так далее, так что каждый покупатель сможет подобрать нужную модель.

Способны установки чугунных батарей отопления

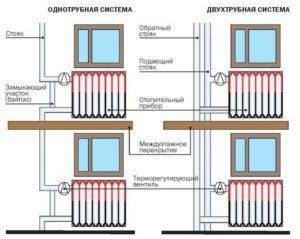

Вариантов присоединения чугунных батарей к общей отопительной системе может быть несколько:

  1. Способ диагонального подключения . Этот вариант предусматривает подключение тех механизмов, которые имеют в своей основе большое количество секций. Трубопровод подачи присоединяется к верхней футорке с одной стороны батареи, а обратка монтируется к нижней футорке с другой стороны. В том случае, если такое подключение выполнить по последовательному принципу, то циркулирующая вода будет передвигаться за счет давления, образуемого в отопительной системе. Многие хозяева, желая избавиться от излишков воздуха в трубах, рассуждают на тему того, как снять чугунную батарею отопления. Однако делать этого совсем не стоит, достаточно всего лишь установить специальные краны Маевского, служащие именно для этой цели. Основной минус такого подключения – ремонт чугунных батарей окажется весьма проблематичным, поскольку демонтировать такую конструкцию без последствий не получится.
  2. Вариант, именующийся как нижнее подключение . Такой тип монтажа чугунного радиатора будет актуальным в том случае, если трубы системы располагаются под полом комнаты или под плинтусом. Этот способ является наиболее приемлемым с точки зрения эстетических свойств, поскольку никаких выступающих наружу коммуникаций не видно.
  3. Подключение одностороннего типа сбоку . Наиболее распространенный способ монтажа, принцип которого заключается в подключении трубы подачи к верхней футорке, а трубы отвода – к нижней. Этот вариант установки обеспечивает хорошую теплоотдачу оборудования, но при условии, если подключение будет выполнены наоборот, то мощность работы оборудования снизится примерно на 10%. Если нагрев теплоносителя будет слабым, то специалисты рекомендуют установить в системе специально предназначенный для этих целей удлинитель водного протока.
  4. Вариант параллельного подключения , которое осуществляется через систему труб, присоединенную к стояку подачи. Таким образом, вода будет уходить через трубы, соединенные с обраткой. Оборудованные на участках входа и выхода батареи вентили позволят без труда снять радиатор и произвести необходимые ремонтные работы, при этом система продолжит функционировать. Основная отрицательная сторона такого способа – необходимость поддерживания постоянного высокого давления, иначе циркуляция теплоносителя будет проходить медленно.

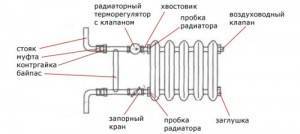

Для того чтобы упростить весь процесс подключения чугунных батарей, всегда можно изучить различные фото этих конструкций и схемы их установки, которые всегда есть в наличии у специалистов по монтажу таких изделий.Принципы установки чугунных батарей отопления на видео:

Особенности применения

Плюсы чугунных радиаторов

Тот факт, что обрисовываемые батареи, не обращая внимания на свой почтенный возраст, употребляется и поныне, уже говорит в пользу этих изделий.

Однако, перечислим основные преимущества чугунных радиаторов:

  1. Возможность применения с любым теплоносителем. В случае если в доме установлена автономная система обогрева, то уровень качества жидкости возможно контролировать. Но вода, которая поступает из центральной котельной, довольно часто содержит множество веществ, очень плохо воздействующих на кое-какие материалы. Это не касается чугуна. Он всецело нейтрален в химическом замысле. Помимо этого, кроме того имеющиеся в воде абразивные частицы (песка, металла и без того потом) не причинят толстым стенкам батареи значительного вреда. Как и слив теплоносителя из труб по окончании отопительного сезона.

  1. Прочность. Чугунные батареи, благодаря своим физическим свойствам и толщине стенок, выдерживает большое давление теплоносителя, характерное для централизованных систем обогрева (особенно в высотных зданиях). Но, ему запрещены гидроудары, потому на входных патрубках целесообразно установить коническую регулирующую арматуру, благодаря которой возможно заполнять батареи неспешно, избегая взрывообразных увеличений давления.
  2. Долгий срок работы. По этому параметру чугун есть чемпионом. В случае если своевременно делать техобслуживание батарей: промывать их, заменять резиновые прокладки, герметизирующие межсекционные швы и защищать батареи от гидроударов, они прослужат не меньше 50 лет.

Обратите внимание! В некоторых старинных зданиях еще видятся чугунные радиаторы, отлитые в начале прошлого века. Они продолжают с успехом делать свои функции, снабжая обладателей теплом

  1. Маленькая цена. Чугун дороже стальных батарей для отопления дома, но существенно дешевле биметаллических радиаторов. Исходя из этого, в случае если ваша квартира подключена к центральному отоплению и вопрос экономии для вас занимает не последнее место, лучшего варианта, чем чугунная батарея, не отыскать.

Минусы батарей из чугуна

Естественно, как и любое другое изделие, чугунные радиаторы не лишены недостатков.

Остановимся на самых серьёзных из них:

  1. Долгий нагрев. В отличие от алюминия либо стали, чугун весьма долго нагревается. Лишь по прошествии нескольких часов по окончании запуска системы отопления вы почувствуете увеличение температуры в комнате. Но, данный недостаток время от времени преобразовывается в плюс: при авариях отопительных трубопроводов чугун еще долго будет отдавать накопленное тепло, не заставляя вас мерзнуть.
  2. Медленный теплообмен. Продолжая сравнивать чугунные радиаторы отопления с алюминиевыми, направляться подчернуть, что при однообразной температуре жидкости и такой же площади теплообменника, чугун отдает на 50-60 Ватт энергии меньше.

Помимо этого, такие батареи греют комнату лишь волновым способом. Отсутствие теплообменника особой формы не разрешает организовать конвекционное движение воздушных масс, что очень сильно воздействует на эффективность работы оборудования.

Иначе, нагревая не только воздушное пространство, но и находящиеся в помещении предметы, чугунные изделия работают более как следует и не поднимают пыль.

  1. Громадный вес. Одна секция радиатора весит около семи килограмм. Соответственно, масса готовой батареи такова, что установить ее своими руками будет нереально. Придется обращаться к помощи напарника. Кроме этого из-за громадной массы нужно применять прочные кронштейны, поскольку им нужно будет держать не только батарею, но и воду, находящуюся в ней.
  2. Непривлекательный внешний вид. С этим утверждением возможно поспорить. В случае если выпущенные ранее батареи и не отличались привлекательностью, то дизайн современных моделей в полной мере органично дополняет интерьер комнаты. Помимо этого, возможно купить дизайнерские варианты батарей, каковые являются настоящими произведениями искусства.

Технические характеристики радиаторов из чугуна

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

  1. площадь помещения;
  2. высота помещения;
  3. количество окон;
  4. этаж;
  5. наличие установленных стеклопакетов;
  6. угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

  • максимальное рабочее давление – 9-12 бар;
  • максимальная температура теплоносителя – 150 градусов;
  • в одной секции помещается около 1,4 литра воды;
  • вес одной секции составляет примерно 6 кг;
  • ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

    1. теплоотдача секции МС 140 – 175 Вт;
    2. высота – 59 см;
    3. весит радиатор 7 кг;
    4. емкость одной секции — 1,4 л;
    5. глубина секции составляет 14 см;
    6. мощность секции достигает 160 Вт;
    7. ширина секции составляет 9,3 см;

  • максимальная температура теплоносителя составляет 130 градусов;
  • максимальное рабочее давление – 9 бар;
  • радиатор имеет секционную конструкцию;
  • опрессовочное давление составляет 15 бар;
  • объем воды в одной секции составляет 1,35 л.;
  • в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

  • теплоотдача. Выбирают исходя из размеров помещения;
  • вес радиатора;
  • мощность;
  • размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

  1. если потолок выше 3 м, требуемая мощность увеличится пропорционально;
  2. если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
  3. если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Особенности монтажа чугунных радиаторов

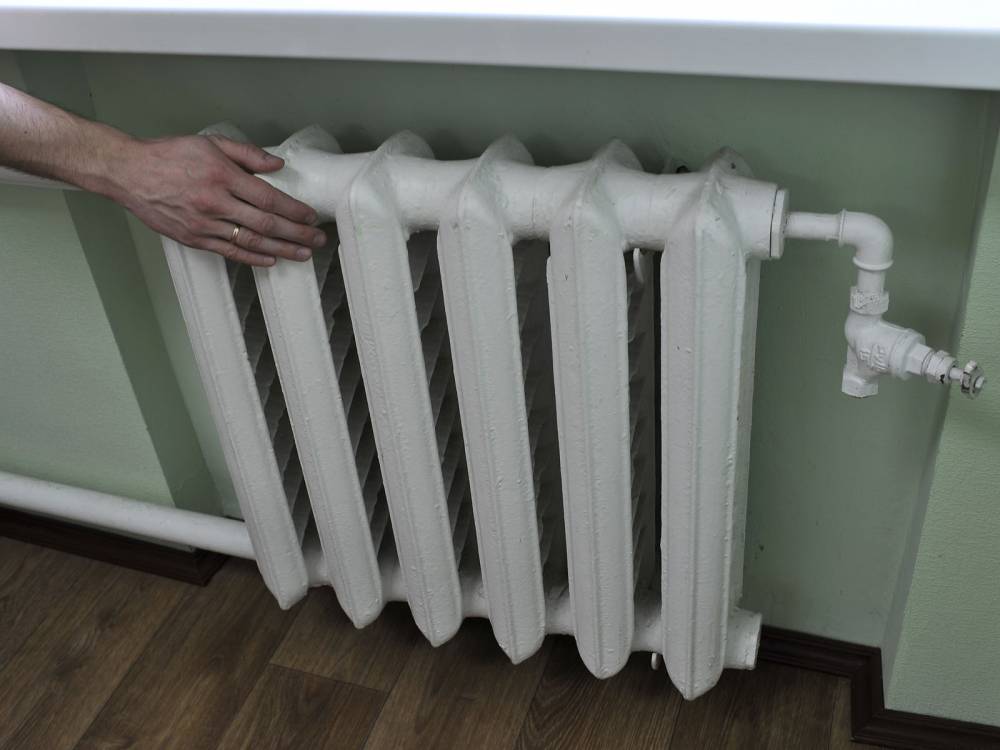

Уже много лет подряд чугунные радиаторы МС 140 500 монтируются прямо под оконным проемом. Такой вариант размещения устройства дает возможность создать определенную защитную завесу, ведь тепло от радиатора поднимается снизу вверх, поэтому блокирует холодный поток, следующий из окна.

Для хорошего функционирования радиатора его нужно зафиксировать на расстоянии 40–55 мм от стены и 70–100 мм от пола. От подоконника устройство обязано опускаться еще на 50 мм. Чтобы монтаж выполнить проще, лучше предварительно сделать отметки на самой стене.

Чтобы побольше тепла направлялось внутрь комнаты стоит на стену от радиатора прикрепить кусок утеплителя. Алюминиевая сторона должна разворачиваться к радиатору.

Для крепления радиатора используются стальные прочные кронштейны. Они должны размещаться каждые 3–4 секции. В стену такие металлические крепежные крюки должны входить на глубину 130–140 мм. Для выполнения такой задачи уместно использовать дрель.

Чтобы не ошибиться с замерами, необходимо предварительно выполнить макет батареи, ориентируясь по нему, закрепить кронштейны.

1 секция радиатора: легкие способы расчета

В зависимости от материала изготовления отопительных приборов производят расчет необходимого количества секций. Каждый металл или их комбинация имеет свои показатели теплоотдачи. Задача радиаторов — компенсировать потери тепла. Именно их учитывают при расчетах. Зависят цифры от климатической зоны, от площади окон, от материала наружных стен, а также от их утепления.

Еще один важный параметр — тепловая мощность, которой обладает 1 секция радиатора. Это понятие означает количество тепла, выдаваемое частью конструкции при максимальных (идеальных) параметрах системы — на входе 90°, на выходе 70°. Данные характеристики производители указывают в паспорте, нередко информация есть на упаковке.

Простой метод: расчет по площади

Этот вариант способен дать только приблизительный ответ. Для получения примерных цифр используют нормы средней мощности отопления, необходимые для обогрева одного квадрата площади. В СНиПе прописаны два норматива, которые предназначены для разных климатических условий:

  • от 60 до 100 Вт на 1 м2 — для средней полосы России;
  • от 150 до 200 Вт на 1 м2 — для районов, которые находятся выше 60-й параллели северной широты.

Это ответ на главный вопрос — на сколько квадратов рассчитана 1 секция радиатора. Именно в данных СНиПом промежутках находятся искомые значения для каждого конкретного строения (комнаты в нем). Роль играют материалы стен, наличие качественного утепления. Дома с бетонными стенами требуют максимальных цифр, здания из кирпича — средних значений. Утепленные здания позволяют обойтись минимальными. Еще одна важная сноска: нормы высчитаны для зданий, имеющих среднюю высоту потолка — 2700 мм, не выше.

Прежде всего надо высчитать площадь помещения, выбрать (определить) норму затрат тепла для региона и дома, а затем умножить эти цифры, получив общие теплопотери комнаты. Затем найти в паспорте тепловую мощность секции, и поделить на нее получившийся результат.

Вариант чуть сложнее: расчет по объему

К счастью, в том же СНиПе есть и другие нормы, предназначенные не для квадратных, а для кубических метров. Они учитывают разные типы домов:

  • 34 Вт на 1 м3 для кирпичных зданий;
  • 41 Вт на 1м3 — для панельных конструкций.

Эта формула очень похожа на предыдущую: площадь помещения меняется на его объем, различны нормативы:

Расчеты тоже не вызовут никаких затруднений. Сначала получают объем комнаты, умножая площадь на высоту потолка, затем верхние цифры (объем и норму) перемножают, потом делят на показатель, имеющийся в паспорте радиатора.

Подробный расчет для реальных условий

Тепловая мощность, указанная в паспорте, — значение идеальное, установленное в «тепличных» условиях, с совершенной отопительной системой. Теплоотдача «документальная» рассчитана на точную температуру носителя на входе и выходе (90° и 70° соответственно), для помещения, в котором постоянно +20°.

Зачастую оба условия попросту недостижимы, поэтому 1 секция радиатора может в разных комнатах выполнять работу совсем не так безгрешно. В случае с другими показателями температуры в отопительной системе и комнате необходимо пересчитывать заявленную мощность радиатора. Иначе оптимальных условий в помещении можно не дождаться.

Чтобы самостоятельно вычислить мощность отопительного оборудования, необходимо заняться расчетами температурного напора — «дельты» — системы. Например, если температура на входе составляет 80°, на выходе — 60°, а для комнаты нужно +23°, то искомую дельту ищут по формуле:

Входное и выходное значение складывают, затем делят на 2, получая 70. Затем отнимают оптимальный (нужный) показатель для помещения — 70 – 23 = 47°. Это значение находят в таблице, где напротив температурных показателей указаны коэффициенты.

Заявленную производителем мощность умножают на него: например, 185 Вт х 0,6 = 111 Вт. Такой результат сможет гарантировать 1 секция радиатора для данных условий. Именно это значение подставляют в формулу для расчета количества секций радиатора.

Эксплуатация современных батарей отопления с водой

Выделяют 7 характеристик, отличающих чугун от других металлов:

  1. Долговечность

Ресурс устройства исчерпывается очень долго, поскольку оно способно качественно выполнять свою функцию 50 и более лет.

В некоторых случаях за этот период не проводят ремонт. Учитывая невысокую стоимость, получается дешёвая система, почти не требующая затрат на обслуживание.

  1. Высокая теплоотдача

Среди прочих материалов чугун лучше других переносит температуру воды в окружающую среду. Это связано с рёбрами секций, расположенными вертикально. Конструкция и параметры металла позволяют радиаторам долго работать даже при отключении котла или потере качественной эксплуатации последнего.

  1. Способность выдерживать сильный нагрев теплоносителя

Чугунные батареи без проблем переносят повышение температуры до 130—140 градусов, что позволяет использовать в качестве рабочего вещества водяной пар. Хотя это неразумно, а подобные значения избыточны.

  1. Современные радиаторы обладают высоким запасом прочности

Емкость приборов защищена от внешних физических повреждений. Внутренняя часть системы способна выдержать рабочее давление до 18 атм. Это помогает при гидравлических испытаниях, в течение которых нагнетают большие значения.

  1. Защищённость от коррозии

Последняя возможна из-за железа, содержащегося в сплаве. Для нейтрализации этой проблемы внутренние стенки покрывают специальным веществом. Благодаря препарату, кислород, выделяющийся из пара при сильном нагреве, не взаимодействует с металлом. Затем, по мере остывания, он снова объединяется с водородом, становясь жидкостью.

  1. Высокое гидравлическое сопротивление

Показатель зависит от диаметра труб, которые поставляют воду в радиатор. Для чугуна значение велико, поэтому отпадает необходимость использования циркуляционного насоса. Жидкость довольно легко заставляет себя путешествовать по системе.

Внимание! Устройство поддерживает работу с любым видом теплоносителя. В чугунную обвязку можно залить как воду, так и смеси, содержащие гликоль

  1. Низкая стоимость устройства и простота монтажа

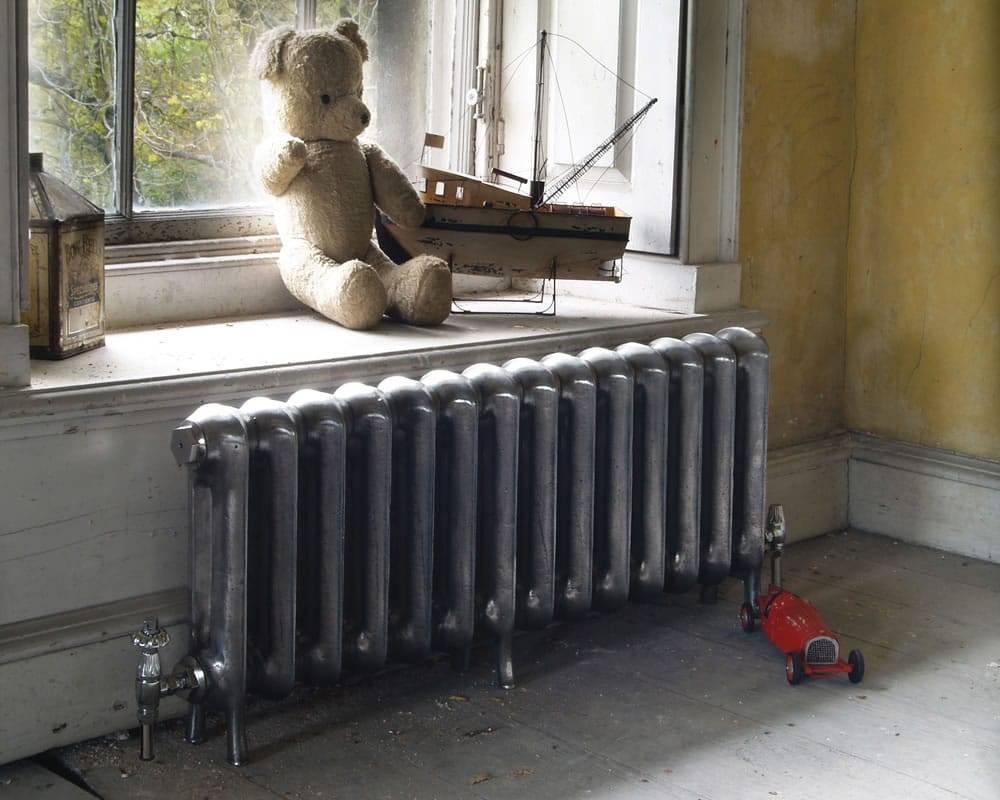

Чугунные радиаторы имеют встроенные соединения: батарею достаточно повесить на крюки, которые вделывают в стену, и соединить с трубами.

Подобный способ крепления надёжен, гарантирует отсутствие течей, уменьшает риск гидроудара. Последний способен резко повысить давление и нанести непоправимый вред прибору.

Систему подключают к обвязке резьбовыми соединениями, что безопаснее сварки. Это также позволяет совместить разные металлы, например, чугунные секции со стальными трубами. Несмотря на лёгкость установки, рекомендуется пригласить специалиста.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
