Методы борьбы с задуванием бездымоходного турбированного котла
Чтобы быстро и навсегда избавится от проблемы задувания пламени в турбо-котле, нужно в первую очередь установить дефлектор, остужающий воздух и увеличивающий тягу. Если вы находитесь в ветреном районе, обязательно установите ветрозащиту. Это специальный блочок, который монтируется на самую верхушку, то есть оголовок выходящей трубы.
Если ни один из способов не поможет решить проблему, следует переделать дымоотводящую трубу в соответствии со всеми требованиями, предъявляемыми к такого рода конструкциям. Указанные стандарты устанавливаются официально и являются общедоступной информацией.
Что собой представляют настенные двухконтурные газовые котлы
Газовые навесные двухконтурные модели при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов – самого котла и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).
Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.
На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.
Устройство и принцип работы
Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).
Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.
Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).
Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:
- отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
- водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.
После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.
Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.
Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.
Производители коаксиальных котлов
Лидирующие позиции на рынке коаксиальных газовых установок разделяют между собой несколько компаний:
Baxi
Первое предприятие было основано в Англии в 1866 г. В настоящее время в состав холдинга входит 16 производственных предприятий, расположенных в 7 странах западной Европы. Основное производство сосредоточено в Италии. Производственные мощности концерна позволяют обеспечить выпуск более полумиллиона высококачественных газовых теплогенераторов, среди которых и коаксиальные установки. Продукцию предприятия отличает высокий уровень автоматизации и большие функциональные возможности.
Navien
Эта южнокорейская корпорация является одним из крупнейших производителей отопительного оборудования. Продукция предприятия пользуется спросом более чем в 30 странах мира, а в 2008 году была представлена на российском рынке. Изделия отличает высокая надежность автоматики, способной переносить значительные перепады напряжения и длительный срок эксплуатации. Выпускаемые концерном коаксиальные установки, как правило, укомплектованы оригинальным дымоходом.
Vaillant
Официально компания была зарегистрирована в 1873 г. На сегодняшний день, эта немецкая компания обладает производственными мощностями, позволяющими выпускать более 2,5 млн. отопительных устройств в год. Благодаря качеству и надежности выпускаемой продукции, теплогенераторы Vaillant успешно продаются более чем в 70 странах мира, включая РФ и страны СНГ. Особое место в модельном ряде отводится коаксиальным установкам. Эти изделия отличаются простотой эксплуатации и обслуживания, а также возможностью подключения большого количества дополнительных модулей.
Из отечественных производителей коаксиальных котлов можно отметить такие компании как Лемакс, Ростовгазаппарат, ЖМЗ и Конрод. Продукция, выпускаемая этими компаниями, полностью адаптирована к российским реалиям и отличается высокой надежностью и доступной ценой.
Выбирая коаксиальную газовую установку, будет не лишним ознакомиться с отзывами владельцев подобного оборудования.
Минусы устройств
Из-за необходимости постоянной тяги возникают сквозняки. Кроме того, её сила зависит от погодных условий (температуры, ветра). А также на тягу влияет работа вытяжки на кухне. Есть и другие минусы.
Дорогая установка
Котлы с камерой открытого типа опасно устанавливать в жилых помещениях.
Для них желательно обустраивать отдельную котельную, размеры которой зависят от мощности устройства. Топочную продумывают на этапе проектирования дома.
В ней обязательно должны быть окна. Понадобится и надёжная система для принудительной вентиляции помещения. Это значительно увеличивает общие затраты на установку.
Важно! Настенные модели газовых котлов разрешается устанавливать и на кухне, если её объём более 7,5 м 3 , а потолки выше 2 метров. Требуется окно площадью не менее 0,6 м 2
Иногда для увеличения надёжности к газовым котлам добавляют датчики, которые отслеживают нежелательные явления, мешающие работе (например, ослабевание тяги). При необходимости котёл автоматически отключается. Такая система тоже требует дополнительных затрат.
Наличие вертикального дымохода
Дымоход вертикального типа необходим для удаления отработанных газов. К нему предъявляются определённые требования:
- Сечение трубы не менее диаметра патрубка для отведения дыма.
- Высота до первого поворота — не менее 0,5 метров и двух диаметров трубы.
- Определённая высота трубы над кровлей.
Фото 3. Настенный газовый котел с открытой камерой сгорания. Для него оборудован дымоход из стальных труб.
Она определяется расположением на крыше:
- не более 1,5 метра от конька или на плоской крыше — 0,5 м;
- от 1,5 до 3 метров до конька — не ниже его высоты;
- дальше 3 метров от конька — не ниже условной линии, проведённой от конька под углом в 10° к горизонту.
Внимание! В качестве материала используется сталь или специальные полимерные материалы. Кирпичная труба не подойдёт
Она быстро разрушится под действием конденсата.
Обустройство подходящего дымохода к газовому котлу довольно сложно. Кроме того, оно связано и с определёнными материальными затратами.
Принцип действия газовых котлов
Все существующие модели можно разделить на две основные группы:

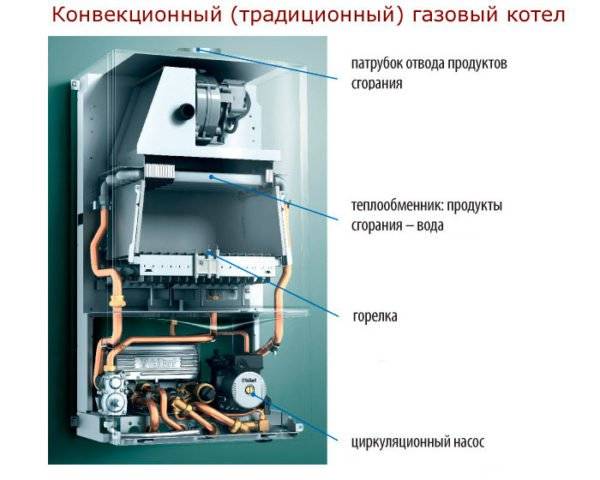

Конвекционные котлы обладают более простой конструкцией и невысокой стоимостью. Встретить такие модели можно повсеместно. Нагрев теплоносителя происходит исключительно за счет воздействия открытого пламени горелки. При этом большая часть тепловой энергии передается на теплообменник, но некоторая (иногда достаточно значительная) ее часть теряется вместе с отводимыми продуктами сгорания газа. Самый главный недостаток, не используется скрытая энергия водяных паров, входящих в состав удаляемого дыма.
Конвекционный котел Gaz 6000 W
К преимуществам таких моделей стоит отнести достаточно простую конструкцию, возможность отведения продуктов сгорания за счет естественной тяги (при наличии соответствующих требованиям дымоходов).
Вторая группа — это конвекционные газовые котлы. Их особенность заключается в следующем — конвекционное оборудование не может использовать энергию удаляемого с дымом водяного пара. Именно этот недостаток и позволяет устранить конденсационная схема газового котла.
Газовый котел Bosch Gaz 3000 W ZW 24-2KE
Суть работы таких устройств — продукты горения, имеющие достаточно высокую температуру, проходят через специальный теплообменник, в который поступает вода из обратки системы отопления. При условии, что температура такого теплоносителя ниже точки росы для воды (около 40 градусов), на внешних стенках теплообменника начинает конденсироваться пар. При этом высвобождается достаточно большое количество тепловой энергии (энергия конденсации), которая и обеспечивает предварительный нагрев теплоносителя.
Но существуют и некоторые негативные моменты, характеризующие конденсационную технику:
Для работы в конденсационном режиме необходимо обеспечить температуру обратки не более 30-35 градусов. Поэтому такие агрегаты в основном применяются для низкотемпературных (не более 50 градусов) систем отопления. Так же котлы данного типа можно использовать в системах с большой теплоотдачей, например, в системах теплого водяного пола. Достаточно хорошо зарекомендовали себя котлы, в которых конденсационный теплообменник используется для обеспечения горячего водоснабжения.
Техническое обслуживание и настройку оптимального режима работы котла может выполнить только грамотный специалист. В регионах, мастеров, способных разобраться в конденсационных котлах, не слишком много. Поэтому обслуживание устройства может обойтись достаточно дорого.
Кроме того, сама стоимость оборудования данного класса высока, отнести такую технику к бюджетному варианту не удастся даже при большом желании.
Но разве стоит отказываться из-за таких недостатков от возможности сэкономить более 30% энергоносителя. Именно такая экономия и небольшой срок окупаемости конденсационных котлов и делает их приобретение целесообразным с экономической точки зрения.
Котлы с открытой и закрытой камерой сгорания
Такие котлы существенно различаются своими техническими возможностями, при этом условия их применения так же отличаются.
Атмосферные котлы оснащены камерой сгорания открытого типа. Воздух, необходимый для сгорания газа поступает в камеру непосредственно из помещения. Поэтому при выборе таких котлов необходимо строго контролировать соблюдение нормативных требований воздухообмена в помещении. В комнате должна действовать эффективная система вентиляции, кроме того, отвод продуктов горения в режиме естественной тяги возможен только при устройстве высоких дымоходов (отвод дыма выше уровня кровли здания).
Настенный газовый котел Logamax U054-24K атмосферный двухконтурный
К достоинствам таких котлов относят достаточно приемлемую стоимость, простоту конструкции. Но стоит учитывать то, что КПД таких агрегатов чаще всего не слишком высок (по сравнению с более совершенными моделями).
Турбированный настенный двухконтурный котел оснащается камерой сгорания закрытого типа. Такие агрегаты подключаются в основном к коаксиальным дымоходам, обеспечивающим не только отвод продуктов горения, но и подачу свежего воздуха в камеру сгорания с улицы. Для этого в конструкцию котла встраивается электровентилятор небольшой мощности.
Газовый котел FERROLI DOMIproject F24 настенный двухконтурный турбированный
Основное преимущество турбированного котла заключается в повышенной производительности, при этом КПД устройства достигает 90-95%. Благодаря этому появляется возможность сократить расход топлива. Но стоит учитывать то, что стоимость таких котлов достаточно высока.
Котлы с закрытой камерой сгорания
Конструкция подобного устройства является наиболее производительной, поскольку газ, попадающий в нее, выжигается практически до конца. Дым обладает менее токсичными свойствами, в отличие от выше рассматриваемого типа камеры сгорания. Наличие дымохода для него необязательно.
Принцип работы
Работа газовых котлов с закрытой камерой сгорания происходит благодаря тому, что воздух в принудительном порядке отправляется в зону, где происходит горение. Конструкция блока нагревания претерпела некоторые изменения, и является камерой, внутри которой находится форсунка и канал для осуществления подачи воздуха из наружного вентилятора. Промеж двойных стенок находится вода. Когда газ горит, она подвергается нагреву, а дым выходит через дымоотвод под давлением, которое создает нагнетатель, на дальние расстояния. Часто используются и короткие дымоходы, чтобы осуществлять отвод дыма наружу. В таких случаях их устанавливают горизонтально. Воздух в котел попадает тем же путем, по которому выводится дам. За счет двойных стенок дымохода, забираемый воздух нагревается о тепло выхлопов.
Преимущества и недостатки
К ряду преимуществ котлов с таким видом камеры сгорания относят:
- минимальный расход топлива, если сравнивать с расходом открытых горелок;
- если турбина находится в рабочем состоянии, тяга и стабильность работы котла гарантируется;
- подходит для установки в многоэтажных домах, так как сооружать дымоход не нужно. Выброс дыма происходит под давлением на расстояние более трех метров;
- не требует создания отдельного помещения или обеспечение непрерывной вентиляции. Смесь из газа приготавливается вместе с наружным воздухом.
У всякого сложного агрегата помимо достоинств, всегда можно выделить ряд недостатков, которые помогут сделать правильный выбор:
Для котлов с таким видом камеры сгорания довольно часто необходимо проходить техническое обслуживание
При проверке всегда следует обращать внимание на состояние турбины, очищать лопасти и производить смазку.
У турбины есть ограниченный срок использования. Это свойственно всем агрегатам, у которых имеются движущиеся части.
Область сгорания может перемерзнуть. Это случается из-за того, что дымоход слишком короткий и при плохих погодных условиях в виде ветра и мороза может сулить аварией
Модели, которые выпускаются в наше время, оборудуются дополнительными деталями в виде заглушек, реагирующих на температуру извне. Такие конструкции больше склонны к поломкам.
Шум от котла находится на довольно высоком уровне, создает его работающая турбина. С течением времени втулки изнашиваются и загрязняются лопатки, что способствует еще большему усилению шума.
Хоть и расход топлива происходит экономично, но этого нельзя сказать об электричестве. Турбина и система электронного контроля нуждается в большом объеме электроэнергии.
Это случается из-за того, что дымоход слишком короткий и при плохих погодных условиях в виде ветра и мороза может сулить аварией. Модели, которые выпускаются в наше время, оборудуются дополнительными деталями в виде заглушек, реагирующих на температуру извне. Такие конструкции больше склонны к поломкам.
Шум от котла находится на довольно высоком уровне, создает его работающая турбина. С течением времени втулки изнашиваются и загрязняются лопатки, что способствует еще большему усилению шума.
Хоть и расход топлива происходит экономично, но этого нельзя сказать об электричестве. Турбина и система электронного контроля нуждается в большом объеме электроэнергии.
Какой вид камеры сгорания лучше выбрать: открытый или закрытый?
Газовые котлы с открытой камерой сгорания устанавливаются довольно редко. Их ставят обычно тогда, когда не хватает финансов на настенные котлы (касается бюджетных напольников). Либо ставят когда, когда частные перебои со светом. Служат так же хорошим выбором в дома с большой площадью, где нет стабильно электроснабжения.
Котлы с закрытой камерой сгорания пользуются наибольшей популярностью и распространенность, поскольку не нуждаются в создании котельных, а сами выступают в их роли, вмещая все самое необходимое в размеры, подобные одному кухонному шкафу и значительно экономичнее напольников.
Наши рекомендации будут простыми: если ваш дом не превышает 350 кв. метров и нет систематических проблем с электричеством, ставьте настенный газовый котел. В остальных случаях рассматривайте напольные модели.
Но есть и альтернативно противоположная точка зрения. Вы можете с ней так же ознакомиться и поделиться ниже, какой подход вам ближе:
Читайте так же:
Устройство основных узлов конденсационного котла
С конструкционной точки зрения конденсационный котел не сильно, но все же отличается от обычного газового. Его основными элементами являются:
- камера сгорания, оснащенная горелкой, системой подачи топлива и вентилятором для нагнетания воздуха;
- теплообменник № 1 (первичный теплообменник);
- камера доохлождения парогазовой смеси до температуры, максимально приближенной к 56-57°C;
- теплообменник № 2 (конденсационный теплообменник);
- резервуар для сбора конденсата;
- дымоход для отведения холодных дымовых газов;
- насос, обеспечивающий циркуляцию воды в системе.
1. Дымоход.2. Расширительный бак.
3. Теплообменные поверхности.4. Модулируемая горелка.
5. Вентилятор горелки.6. Насос.7. Панель управления.
В первичном теплообменнике, сопряженном с камерой сгорания, выделяющиеся газы охлаждаются до температуры, существенно превышающей точку росы (собственно, так и выглядят обычные конвекционные газовые котлы). Затем дымовая смесь принудительно направляется к конденсационному теплообменнику, где происходит ее доохлаждение до температуры ниже точки росы, т. е. ниже 56°C. При этом водяной пар конденсируется на стенках теплообменника, «отдавая последнее». Конденсат собирается в специальном резервуаре, откуда по отводящей трубе стекает в канализацию.
Вода, выполняющая роль теплоносителя, движется в направлении, противоположном движению парогазовой смеси. Холодная вода (обратная вода системы отопления) предварительно подогревается в конденсационном теплообменнике. Затем она поступает в первичный теплообменник, где нагревается до более высокой температуры, заданной пользователем.
Конденсат – увы, не чистая водичка, как полагают многие, а смесь разбавленных неорганических кислот. Концентрация кислот в конденсате невелика, но с учетом того, что температура в системе всегда повышенная, его можно считать агрессивной жидкостью. Именно поэтому при производстве подобных котлов (и в первую очередь конденсационных теплообменников) используют кислотостойкие материалы – нержавеющую сталь или силумин (алюминиево-кремниевый сплав). Теплообменник, как правило, делают литым, поскольку сварные швы являются уязвимым местом – именно там в первую очередь начинается процесс коррозионного разрушения материала.
Конденсироваться пар должен именно на конденсационном теплообменнике. Все, что прошло дальше, в дымоход, с одной стороны, потеряно для отопления, с другой – разрушающе действует на материал дымохода. Именно в силу последней причины дымоход изготавливают из кислотостойкой нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации незначительных количеств пара, все же попавших в дымоход, сливалась обратно, в котел
Следует принять во внимание, что дымовые газы, выходящие из конденсатника, сильно охлаждены, и все, что не сконденсировалось в котле, обязательно сконденсируется в дымоходе
В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью горелки. Горелка у конденсационного котла может быть либо модулируемой, т.е. с возможностью плавного изменения мощности в процессе работы, либо немоделируемой – с фиксированной мощностью. В последнем случае котел подстраивается под требования хозяина путем изменения частоты включения горелки. На большинстве современных котлов, предназначенных для отопления частных домов, устанавливают модулируемые горелки.
Итак, вы, надеемся, получили общее представление о том, что такое конденсационный котел, как он устроен и по какому принципу работает. Однако, скорее всего, этих сведений будет недостаточно для того, чтобы понять, а стоит ли лично вам приобретать подобное оборудование. Чтобы помочь вам принять то или иное решение, расскажем обо всех достоинствах и недостатках, плюсах и минусах конденсационного котла, сравнив его с традиционным конвекционным.
Мощность котла
Один из ключевых моментов выбора котла отопления — определение необходимой мощности. Если подходить к этому с полной ответственностью, необходимо считать теплопотери каждого помещения, если речь идет о квартире или здания в целом, если котел подбирается для отопления частного дома. В расчетах учитываются материалы стен, их толщина, площадь окон и дверей, степень их утепления, наличие/отсутствие неотапливаемого помещения внизу/вверху, тип крыши и кровельного материала
Принимается во внимание географическое положение и еще целая куча факторов
Такой расчет можно заказать в специализированной организации (хоть в ГорГазе или проектном бюро), при желании можно осилить самостоятельно, а можно пойти по пути наименьшего сопротивления — посчитать, опираясь на усредненные нормы.
Куда уходит из дома тепло
По результатам всех расчетов была выведена норма: на отопление 10 квадратных метров площади требуется 1 кВт мощности отопления. Эта норма подходит для помещений с потолками 2,5 м, со стенками со средней степенью теплоизоляции. Если ваше помещение попадает в эту категорию, общую площадь, которую надо отапливать, делите на 10. Получаете требуемую мощность котла. Далее можно вносить коррективы — увеличивать или уменьшать полученную цифру в зависимости от реальных условий. Увеличивать мощность котла отопления надо в следующих случаях:
- Стены сделаны из материала, имеющего высокую теплопроводность и не утеплены. Кирпичные, бетонные попадают в эту категорию точно, остальные — по обстоятельствам. Если подбираете котел для квартиры, добавлять мощность надо если квартира угловая. Для «внутренних» потери тепла через них не столь страшны.
- Окна имеют большую площадь и не обеспечивают герметичность (старые деревянные рамы).
- Если в помещении потолки выше чем 2,7 м.
- Если в частном доме чердак не отапливаемый и плохо утепленный.
- Если квартира находится на первом или последнем этаже.
Уменьшают расчетную мощность если стены, крыша, пол хорошо утеплены, на окнах установлены энергосберегающие стеклопакеты. Полученная в результате цифра и будет необходимой мощностью котла. При поиске подходящей модели отслеживайте, чтобы максимальная мощность агрегата была не меньше чем ваша цифра.
