Основные виды и конструкция газовых водонагревателей

Виды газовых котлов закрытого типа

Выбирая газовый котел, необходимо отталкиваться от того, какие задачи он должен выполнять, а также от размеров помещения. В зависимости от функциональных возможностей, мощности и габаритов отопительного устройства их разделяют на одноконтурные и двухконтурные.

Одноконтурные котлы закрытого типа выполняют только отопительную задачу. Из-за этого они имеют меньшую стоимость. Могут быть как настенного типа, так и напольного.

Двухконтурные котлы разделяются на устройства с раздельными конурами и с битермальным теплообменником, выполненным в виде змеевика. Внутри основной трубы размещается труба для ГВС. Вода в контурах течет в противоположных направлениях. Благодаря котлу с двумя контурами отпадает необходимость в покупке бойлера, т.к. его работа заключается не только в отоплении дома, и подаче горячей воды для бытовых нужд.

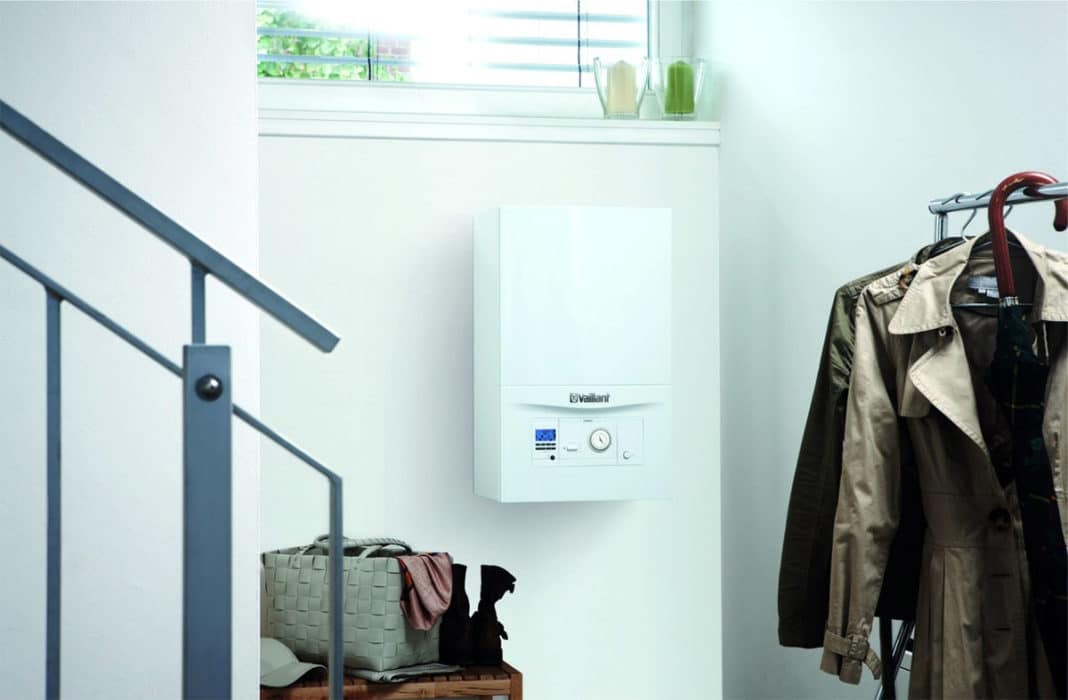

Закрытый газовый котел двухконтурный

Минусы некоторых моделей двухконтурных газовых котлов с закрытой камерой сгорания в том, что подача горячей воды зависит от давления в централизованном водопроводе. Чем напор слабее, тем меньше будет нагрев жидкости. Низкая температура будет и в том случае, если открыть сразу два крана, например, в ванной и кухне.

Помимо количества контуров котлы разделяются по способу монтажа на напольные и настенные. Отличие напольных и настенных устройств в способе их монтажа и размеров. Для напольных необходимо больше места, а может быть и отдельное помещение. Дополнительный вес котлу придает чугунный теплообменник, но он же и продлевает срок его службы до 25-30 лет. Большая мощность напольных моделей бывает излишней для отопления небольшой квартиры или одноэтажного дома, поэтому такие устройства рациональней устанавливать как минимум в двухэтажном строении.

Настенные агрегаты компактней, их размещение возможно даже в небольшой кухне или ванной комнате. Подвешенное на стену отопительное оборудование легко скрыть в кухонном гарнитуре, тем самым сделав его частью интерьера.

Общее строение бытовой колонки

Газовая колонка — это проточный водонагревательный прибор. Это означает, что вода проходит сквозь неё и нагревается по ходу. Но, прежде чем перейти к разбору того, как устроена бытовая газовая колонка для нагрева воды, напомним, что ее монтаж и замена связаны с централизованной системой подачи газа.

Поэтому нужно обязательно подать документы в газовую службу вашего региона вместе с соответствующим заявлением. О нормах и необходимых документах можете прочитать в других наших статьях, а сейчас перейдем к устройству.

Различные модели газовых колонок разнятся между собой, но общее строение бытовой газовой колонки выглядит примерно следующим образом:

• Газовая горелка.
• Запальник/система розжига.
• Вытяжка и соединение с дымоходом.
• Патрубок дымохода.
• Камера сгорания.
• Вентилятор (в некоторых моделях).
• Теплообменник.
• Патрубок для подачи газа.
• Водяной узел.
• Патрубки для подвода воды.
• Патрубок для вывода горячей воды.
• Передняя панель с контроллером.

Центральный элемент колонки — газовая горелка, в которой поддерживается горение газа, что способствует нагреву воды. Горелка установлена в корпусе, в нем собираются раскаленные продукты сгорания, назначение которых — греть воду.

Корпус сделан из металла и полностью покрывает переднюю часть и бока колонки

Важно, чтобы материал корпуса хорошо проводил тепло, ведь качество нагревания зависит от пропускания им тепла

Конструктивные составляющие газовой колонки, находящиеся внутри корпуса. Здесь изображено газовое оборудование закрытого типа

Сверху аппарата находится вытяжка и дымоход, через которые продукты сгорания покидают колонку и помещение. Их устройство зависит от того, открытого или закрытого типа колонка, что будет показано ниже.

Трубы змеевиком извиваются внутри корпуса, вода проходит по ним под естественным напором и согревается раскаленными газами. Вся эта система труб называется теплообменником. Снизу находятся два патрубка: справа – для приема холодной воды из трубопровода, с левой стороны вытекает горячая вода.

Между водонапорной сетью и газовой колонкой зачастую устанавливается фильтр, который регулирует жесткость воды. Без фильтра колонку может покрывать накипь при высокой температуре воды. При входе в колонку вода проходит через водяной узел, который служит своеобразной «связью» между потоком воды и потоком газа. Об этой связи мы поговорим чуть дальше.

Горящая газовая горелка с электрическим зажиганием и датчиком пламени. Датчики играют важную роль в функционировании оборудования. Об их функциях поговорим далее

С помощью ещё одной трубки, которая также находится снизу, колонка подключается к газовой магистрали.

Там же находится передняя панель с блоком управления. Она оснащена регуляторами для контроля траты газа и воды. В зависимости от модели, это могут быть как простые ручки, которые нужно крутить, так и жидкокристаллические дисплеи, где можно увидеть множество характеристик колонки, или даже характер её неисправности в случае, если колонка не работает.

Котлы с закрытой камерой сгорания

Конструкция подобного устройства является наиболее производительной, поскольку газ, попадающий в нее, выжигается практически до конца. Дым обладает менее токсичными свойствами, в отличие от выше рассматриваемого типа камеры сгорания. Наличие дымохода для него необязательно.

Принцип работы

Работа газовых котлов с закрытой камерой сгорания происходит благодаря тому, что воздух в принудительном порядке отправляется в зону, где происходит горение. Конструкция блока нагревания претерпела некоторые изменения, и является камерой, внутри которой находится форсунка и канал для осуществления подачи воздуха из наружного вентилятора. Промеж двойных стенок находится вода. Когда газ горит, она подвергается нагреву, а дым выходит через дымоотвод под давлением, которое создает нагнетатель, на дальние расстояния. Часто используются и короткие дымоходы, чтобы осуществлять отвод дыма наружу. В таких случаях их устанавливают горизонтально. Воздух в котел попадает тем же путем, по которому выводится дам. За счет двойных стенок дымохода, забираемый воздух нагревается о тепло выхлопов.

Преимущества и недостатки

К ряду преимуществ котлов с таким видом камеры сгорания относят:

• минимальный расход топлива, если сравнивать с расходом открытых горелок;
• если турбина находится в рабочем состоянии, тяга и стабильность работы котла гарантируется;
• подходит для установки в многоэтажных домах, так как сооружать дымоход не нужно. Выброс дыма происходит под давлением на расстояние более трех метров;
• не требует создания отдельного помещения или обеспечение непрерывной вентиляции. Смесь из газа приготавливается вместе с наружным воздухом.

У всякого сложного агрегата помимо достоинств, всегда можно выделить ряд недостатков, которые помогут сделать правильный выбор:

Для котлов с таким видом камеры сгорания довольно часто необходимо проходить техническое обслуживание

При проверке всегда следует обращать внимание на состояние турбины, очищать лопасти и производить смазку. У турбины есть ограниченный срок использования

Это свойственно всем агрегатам, у которых имеются движущиеся части. Область сгорания может перемерзнуть. Это случается из-за того, что дымоход слишком короткий и при плохих погодных условиях в виде ветра и мороза может сулить аварией. Модели, которые выпускаются в наше время, оборудуются дополнительными деталями в виде заглушек, реагирующих на температуру извне. Такие конструкции больше склонны к поломкам. Шум от котла находится на довольно высоком уровне, создает его работающая турбина. С течением времени втулки изнашиваются и загрязняются лопатки, что способствует еще большему усилению шума. Хоть и расход топлива происходит экономично, но этого нельзя сказать об электричестве. Турбина и система электронного контроля нуждается в большом объеме электроэнергии.

Какой вид камеры сгорания лучше выбрать: открытый или закрытый?

Газовые котлы с открытой камерой сгорания устанавливаются довольно редко. Их ставят обычно тогда, когда не хватает финансов на настенные котлы (касается бюджетных напольников). Либо ставят когда, когда частные перебои со светом. Служат так же хорошим выбором в дома с большой площадью, где нет стабильно электроснабжения.

Котлы с закрытой камерой сгорания пользуются наибольшей популярностью и распространенность, поскольку не нуждаются в создании котельных, а сами выступают в их роли, вмещая все самое необходимое в размеры, подобные одному кухонному шкафу и значительно экономичнее напольников.

Наши рекомендации будут простыми: если ваш дом не превышает 350 кв. метров и нет систематических проблем с электричеством, ставьте настенный газовый котел. В остальных случаях рассматривайте напольные модели.

Но есть и альтернативно противоположная точка зрения. Вы можете с ней так же ознакомиться и поделиться ниже, какой подход вам ближе:

Читайте так же:

Основные правила выбора газовых колонок

Для начала ознакомимся с устройством газовой колонки. Всем знакомый вариант – это проточный агрегат, расположенный на стене. Вода, проходя по трубам змеевика, нагревается пламенем из газовых горелок. Такой аппарат состоит из:

• металлического корпуса;
• горелок и фитиля;
• клапана подачи газа;
• арматуры, подводящих труб.

Принцип работы прост. Вода заходит в аппарат, проходя по змеевику теплообменника, она нагревается под действием тепла, выделяемого при сгорании газа. В результате этого на выходе получается теплая или горячая жидкость.

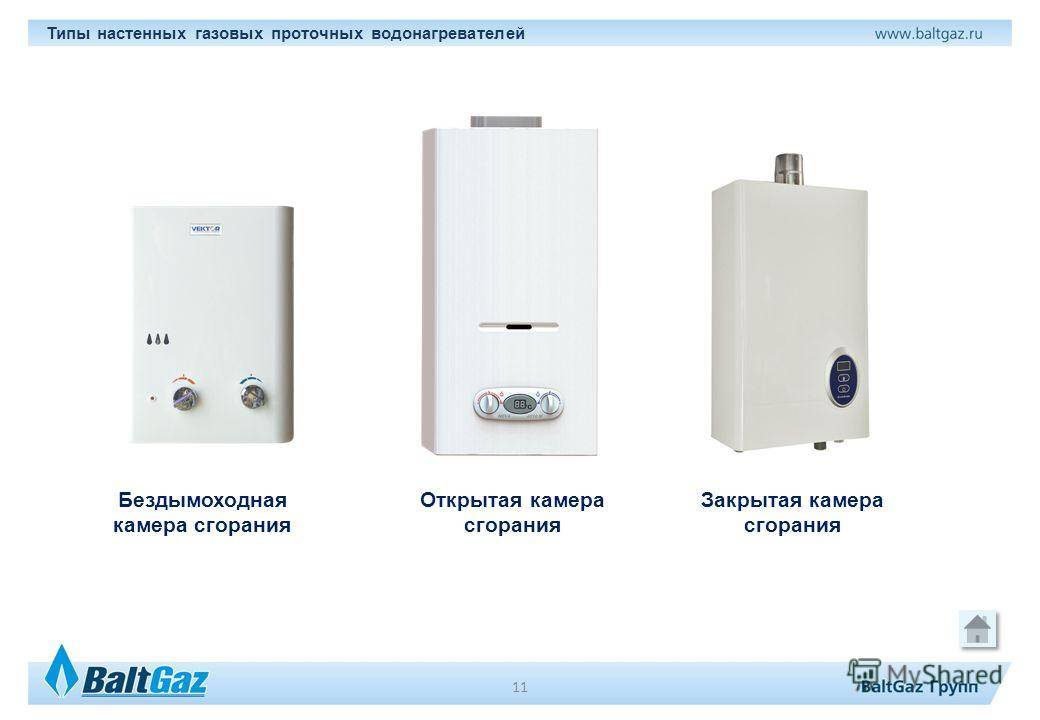

1. Атмосферный – пламя горит в открытой камере, воздух для работы засасывается из помещения. Продукты горения под воздействием естественной тяги выводятся через стационарный дымоход на улицу. К плюсам относят простоту аппарата, доступную цену. К недостаткам – высокие требования к месту установки (играет роль площадь помещения, где находится колонка), дымоходам, вентиляции.
2. Турбик – камера, где горит пламя, закрытая. Воздух и продукты распада закачиваются/выводятся принудительно. Достоинства – высокая безопасность, низкие требования к дымоходным системам, обустройству в помещениях. К недостаткам относят высокую шумность, а также стоимость газовой колонки.
3. Проточная система – вода начинает греться после открытия крана водопровода. Модели имеют небольшой вес и размеры, просты в эксплуатации, удобны для эксплуатации в квартирах.
4. Накопительная система – некоторый объем теплой воды храниться в теплоизоляционном баке. По принципу работы похож на водонагревательный электрический бак, но нагрев происходит при помощи газа. Это удобно для использования в частных домах, всегда есть запас теплой воды.

При выборе важно учесть количество точек разбора, на которые будет подаваться подогретая вода, и площадь помещения, где установят газовую колонку. Исходя из этого, для частного дома лучше выбрать газовую колонку с накопительной системой и открытой камерой сгорания

Для квартир, оборудованных специальными дымоходами, подойдут проточные атмосферные колонки, для небольших комнат – проточные турбированные.

После выбора камеры сгорания и типа системы переходят к сравнению других параметров аппарата. Необходимо учитывать мощность агрегата, разновидность горелок, способы розжига, разобраться, какие есть теплообменники.

Вид розжига

Чтобы колонка начала свою работу, необходимо газ зажечь. Старые модели зажигали вручную, поднося к запальнику горящую спичку. Сегодня таких агрегатов в продаже уже нет, они остались в прошлом. Им на смену пришли другие, которые работают в автоматическом или полуавтоматическом режиме.

Пьезорозжиг

В газовых колонках с пьезоэлементом розжиг происходит в полуавтоматическом режиме. Есть две горелки — основная и пилотная. Пилотная горелка — это небольшой фитиль, который горит постоянно, независимо от того, есть расход горячей воды или нет. Основная горелка включается только тогда, когда открывается кран. Все остальное время она выключена.

Порядок запуска газовой колонки с пьезорозжигом прост: нажимаете на кнопку, выведенную на переднюю панель, на свечах появляется искра, которая зажигает пилотную горелку. Когда открывается кран с горячей водой, газ подается на основную горелку, розжиг происходит от пилотной. Пока идет расход воды, горят обе горелки. Кран закрыли, подача газа на основную прекратилась, снова горит только пилотная.

Устройство пьезорозжига для газовых колонок — простое и недорогое утсройство

В чем плюсы газовых колонок с пьезоэлементами? Это самые дешевые модели, имеют обычно механическое управление — регулятор, который позволяет изменять высоту пламени, регулируя тем самым температуру горячей воды. Эти модели энергонезависмы, что может быть важным для дачи.

Недостатков больше и они более серьезные. Фитиль горит (должен гореть) постоянно, пока вы пользуетесь колонкой, а это — расход газа. Пусть он небольшой, но постоянный, в результате за месяц набегает вполне приличная сумма. Так что это далеко не самый экономный способ нагреть воду. Второй минус тоже связан с горением фитиля. Если он погаснет, вам не удастся зажечь колонку. Гаснет фитиль потому что для горения ему не хватает кислорода, или потому что в дымоходе периодически возникает обратная тяга, которая задувает пламя. Так как есть контролер пламени, это нестрашно — газ перекрывается автоматически, но необходимость снова зажигать пилотную горелку неприятна.

Электророзжиг

Автоматические газовые колонки имеют элеткророзжиг. Это электрогенератор искр, который активируется при открытии крана. Все остальное время газ не горит, что значительно экономит топливо. Есть электророзжиг, работающий от батареек, есть — от сети 220 В. Какая газовая колонка лучше по этому параметру выбирать приходится по обстоятельствам.

Если у вас часто отключают свет, имеет смысл выбрать модель, работающую от батареек.  Как вы понимаете, в этом случае приходится следить за тем, чтобы они «не сели». Если с электричеством проблем нет или есть резервный источник питания, лучше выбрать газовую колонку, работающую от сети 220 В. Один раз включили шнур в розетку и забыли о нем. Потребление электроэнергии мизерное, так что на счета они и влияния почти не оказывают.

Электророжиг управляется микропроцессором

Газовые колонки-автоматы имеют электронное управление. В корпусе установлена плата с микропроцессором, желаемая температура задается с небольшой панели управления (кнопочной или сенсорной). Тут же часто ставят небольшой жидкокристаллический экран, на котором отображается текущее состояние оборудования, температура воды, если идет ее подогрев. Такой вид газовой колонки лучший, если вы цените удобство обращения.

Недостатки — более высокая цена и требовательность к электропитанию. Электроника нуждается в стабильном напряжении 220 В с небольшими отклонениями порядка 2*3 В. Подобные параметры у нас не выдерживаются, так что для того чтобы автоматическая газовая колонка работала долго, требуется стабилизатор, причем лучше не релейный, а электронный

Он не только стабилизирует напряжение, но и выравнивает форму импульсов, что для импортных водогрейных колонок тоже очень важно

Определение неисправности мембраны

Работа газовой колонки может ухудшаться постепенно или прекратиться моментально. Не всегда неисправность кроется в износе резинового сердца водяного блока. Иногда причина бывает посторонней. Поэтому, прежде чем приступить с отвёрткой или ключом к внутренностям агрегата, рациональнее его диагностировать.

Диагностика причины автоматического отключения колонки

Выход колонки из строя может происходить по различным причинам. Поэтому при обнаружении неисправности колонки не стоит сразу же браться за демонтаж и разборку водяного узла.

Автоматическое отключение колонки происходит в следующих случаях:

• в дымоходе отсутствует тяга;
• перегревается теплообменник;
• не зажигается пламя над газовой горелкой;
• не срабатывает должным образом мембрана.

Другие причины, по которым происходит затухание колонки, мы привели в следующем материале.

В современных бытовых теплообменных аппаратах, оснащённых цифровыми дисплеями, главной платой управления на экран выводится выраженный цифрами код ошибки. Он подскажет мастеру, что следует проверить в первую очередь.

В старых аппаратах этого нет. Рядовому пользователю код ошибки мало что скажет.  Поэтому руководствоваться в поиске причины поломки следует испытанными практикой способом – методом проверки и исключения.

Проверка правильности подключения коммуникаций

Так, для начала следует убедиться, что в сети водоснабжения дома есть вода, газ на входе не перекрыт, вентили, подающие на колонку воду и газ, открыты в рабочем режиме, а батарейки не сели.

Проблема неработоспособности газовой колонки вполне могут быть банальные батарейки – если они сели или контакты окислились, то газовая колонка не будет включаться

То есть нужно выяснить, не отключилась ли колонка по независящим от её работоспособности причинам.

1. Проверьте напор воды в водопроводе, а в дымоходе – наличие естественной тяги. Для включения мембраны в работу поток воды должен быть не менее 2-3 л в минуту. О причинах слабого напора мы говорили здесь.
2. Зачистите контакты отсека питания, замените батарейки.
3. Импортные агрегаты бывают чувствительны к тому, как в розетках расположена фаза. Переверните положение вилки в розетке.
4. Проверьте предохранители.
5. Если на трубе подвода холодной воды установлен грязевик, проверьте, не засорён ли фильтр. Также следует проверить сеточку, установленную на кране смесителя. При загрязнении очистите.
6. Проверьте наличие искры на запальных электродах при включенном смесителе горячего водоснабжения. В агрегатах с закрытой камерой щёлканье разрядов прослушивается извне. Присутствие искры означает, что мембрана срабатывает.

Убедившись, что причины отказа ГК кроются внутри системы, переходите к дальнейшей диагностике.

Как внешне проявляется неисправность мембраны?

В некоторых моделях ГК шток, включающий колонку, выведен над корпусом, поэтому за движением штока можно наблюдать. Если шток не движется или не выдвигается полностью, значит следует проверить на целостность мембрану и тарелку. В некоторых моделях движение штока можно видеть при снятии кожуха.

Если после очистки сетки фильтра газовая горелка не срабатывает, а зажигается только при полном открытии крана ГВ или одновременном открытии нескольких таких кранов, подключенных к ГК, значит, потребуется произвести замену старой диафрагмы газовой колонки на новую.

Установив на вводном патрубке сетчатый фильтр, вы защитите эластичную прокладку от ускоренного разрушения. Силиконовые мембраны, выдерживающие в разы большие напряжения растяжения и изгиба, чем детали из резины, особенно чувствительны к механическому истиранию

При нормальной работе мембраны языки пламени возвышаются на 3-5 см и находятся точно над краями горелки. В противном случае, особенно, если не помогла очистка жиклёра (если розжиг осуществляется от фитиля), виновницей может быть прохудившаяся диафрагма. Она же – наиболее вероятная причина, если при розжиге колонки от батареек не слышно характерных щелчков.

Красное высокое пламя может быть сигналом того, что газ неподходящий. Если голубое пламя, горящее вяло, даёт поначалу горячую, затем быстро охлаждающуюся воду, ­– перед нами ещё один симптом «мембранного недуга».

Редуктор нужно разбирать и в том случае, если из водного блока подтекает вода. Эта неисправность может быть вызвана накипью, износом прокладки на винтовой втулке штока, выходом из строя самой мембраны или пластиковых деталей комбинированной мембраны.

Работа агрегата с наддувом

Все газовые проточные конструкции функционируют по единому принципу: при открывании вентиля горячей воды в аппарате под давлением потока воспламеняется горелка и начинает греть жидкость, циркулирующую через теплообменник. В бездымоходном приборе процесс происходит несколько иначе:

1. Находясь в режиме ожидания, аппарат подключен к электросети. В камере нет процесса горения, так как запальник отсутствует.
2. При открытии крана смесителя включается датчик протока и мембраны водяного узла. Под её действием срабатывает клапан, открывающий доступ газа к горелочному механизму.
3. Контроллер посылает команду электродам, расположенным рядом с горелкой, появляется искра, которая поджигает газ. Датчик реагирует на пламя и сигнализирует блоку управления, прекращается образование искры, и в это же время включается турбина, нагнетающая воздух.
4. С закрытием крана ГВС подача газа прекращается, горелочное устройство потухает, следовательно процесс нагрева воды завершён.

Благодаря усовершенствованной конструкции КПД турбированного агрегата достигает 88−90%, в то время как у обычной атмосферной 84%. Эффективность обуславливается такими функциями:

• точным дозированием поступаемого газа и воздуха, необходимого для процесса горения;
• поддержанием требуемого температурного режима — функция, позволяющая экономить газ, так как исключается расход на излишний нагрев;
• предварительным подогревом уличного воздушного потока коаксиальным дымоотводом.

Газовая колонка с коаксиальным дымоходом наделена защитными средствами безопасности. Они срабатывают в таких ситуациях:

• отсутствие тяги в дымоходе из-за прекращения работы турбины, остановившейся при отключении электричества;
• самопроизвольно потухла горелка;
• сниженный расход воды;
• сбой функции контроллера.

• отсутствие тяги в дымоходе из-за прекращения работы турбины, остановившейся при отключении электричества;
• самопроизвольно потухла горелка;
• сниженный расход воды;
• сбой функции контроллера.

При каждом случае срабатывает газовый клапан, перекрывающий горючее. Он реагирует также на отключение электричества, затухание горелки и скачки давления в газопроводе, без вмешательства контроллера.

https://youtube.com/watch?v=WKtqK1AlwGA

№5. Отвод продуктов сгорания

Частично этот вопрос мы уже рассмотрели выше, но сейчас остановимся чуть подробнее. По типу выведения угарного газа колонки бывают:

• классические, с дымоходом. Отлично подходят для домов, где уже есть дымоход. В противном случае его придется сооружать отдельно. Для жителей многоквартирных домов подобный вариант в большинстве случаем реализовать невозможно;
• бездымоходные, или турбинированные. Продукты сгорания выводятся через трубу, отверстие для которой делают в стене. Вытягиваются продукты сгорания благодаря работе вентилятора.

Помещение, в котором стоит колонка, должно хорошо вентилироваться. Если были установлены пластиковые окна, то придется оснастить их вентиляционным клапаном.

Виды газовых накопительных и проточных бойлеров для нагрева воды

Как и модели, работающие на электричестве, газовые водонагреватели подразделяются на следующие типы:

1. Накопительные водонагреватели – вода прогревается до необходимой температуры в специальном баке, который несёт также функцию хранилища. Впоследствии владелец может в любой момент воспользоваться запасённым объёмом горячей жидкости.
2. Проточные – поток воды проходит через устройство, нагреваясь и сразу же попадая к хозяину через смеситель.

Тем не менее, подобное деление слишком обширно и поверхностно. Предлагаем Вам рассмотреть более детальную классификацию героев нашего обзора.

Газовый накопительный водонагреватель с открытой камерой сгорания – мнимая выгода

Бюджетный по стоимости, но затратный по дополнительным работам вид. Для полноценного функционирования бойлеру необходим приток воздуха, который берётся напрямую из помещения. Вся сложность установки заключается в том, что Вам придётся делать отдельный дымоход для вывода продуктов сгорания, а также вентиляцию – это лишние траты денег, времени и сил.

Купить газовый накопительный водонагреватель, безусловно, можно, но только в случае наличия готовых коммуникаций либо при наличии очень ограниченного бюджета.

Следующей стадией развития газовой техники для нагрева воды являются накопительные модели с закрытой камерой сгорания. В отличие от предшественников у них отсутствует доступ к воздуху внутри комнаты, а отвод для отработанных газов осуществляется за счёт специального насоса. Эти характеристики положительно сказываются как на надёжности, так и на здоровье жильцов. По сути, такую версию можно смело считать газовым водонагревателем без дымохода – нужно сделать небольшое отверстие в стене и при монтаже совместить выход в водонагревателе в стене. Остальное – работа вентилятора.

Несмотря на то, что для полноценной работы водонагревателям с закрытой камерой сгорания необходим коаксиальный дымоотвод, их применение будет выгоднее во всех отношениях. А для владельцев частных домов подобное решение будет практически идеальным.

Для запуска бюджетных и устаревших приборов необходимо использовать спички или специализированные зажигалки. Более современные и прогрессивные продукты упростили жизнь своих обладателей наличием пьезоэлемента либо автоматического электронного запуска и отключения.

Девизом первой модификации является знаменитое выражение «Нажми на кнопку – получишь результат!». Для включения такого нагревателя нужно всего лишь сделать одно нажатие, создаётся искра – и вот яркое пламя уже нагревает столь необходимую для бытовых нужд воду.

Но даже такое преимущество кажется некоторым хозяевам недостаточным. Специально для таких людей существуют изделия, оснащённые электронной автоматикой. В данном случае эксплуатация ещё проще и удобнее – для использования Вы всего лишь открываете кран подачи горячей воды в смесителе. Система сама активирует нагрев, а при закрытии вентиля погасит пламя.

Невзирая на удобство и практичность автоматического включения/выключения газа, у подобных конструкций также есть недостаток – они менее стабильны, чем устройства с ручным управлением. В связи с этим водонагреватели с электронной автоматикой нуждаются в регулярном обслуживании и проверке работоспособности элементов аппарата.

Проточная газовая колонка – «младшая сестра» накопительного бойлера

К сожалению, не всегда есть возможность купить газовый водонагреватель накопительного типа. В подобной ситуации лучшим выбором будет приобретение газовой колонки. В ней также присутствует бак, но более компактный. Нагретая жидкость в такой модификации, проходя через ёмкость, поступает сразу к владельцу. Хранить воду в проточной колонке не получится, но зато срок службы и экономичность находятся на очень высоком уровне.

Теплообменник

Нагрев воды происходит пока она течет по теплообменнику. Он представляет собой металлическую трубу, установленную над горелкой. Форма теплообменника в газовой колонке особая — в нижней части уложена змейкой труба с оребрением, затем вокруг установлен лист металла, поверх которого спиралью намотана труба. Протекая по этому длинному тракту вода нагревается от  разогретого металла.

Так выглядит теплообменник для газовой колонки

Делают теплообменники из оцинкованной стали (самый бюджетный вариант), нержавейки и меди. Самые лучшие с точки зрения эффективной передачи тепла медные. Они же самые экономичные, но и дорогие. Самые долговечные — нержавеющие, но у них намного хуже дела обстоят с передачей тепла. Какая в данном случае газовая колонка лучше — решать вам. Выбираете то качество, которое для вас важнее.

Если вы решили купить газовую колонку с медным теплообменником, не старайтесь найти дешевую модель. Для того, чтобы снизить цену, производители используют низкокачественную медь, да еще трубки делают с тонкими стенками. Такой теплообменник отслужит гарантийный срок, а потом начнутся проблемы — появится течь.

Если вы снимите кожух, то увидите в трубках свищи, через которые капает вода. Располагаются они по большей части на наружной стороне трубы, как раз в том месте, где образовывается конденсат. При нормальной толщине трубы это не страшно, но тонкие стенки быстро разъедает. Такой теплообменник с течью не обязательно менять (он стоит примерно 1/3 от общей цены), его можно запаять. Потребуется тугоплавкий припой с температурой плавления порядка 200°C, мощный паяльник и паяльный флюс. Технология работ обычна -зачистить поврежденное место до чистого металла, обезжирить, залудить, запаять.

№3. Тип розжига газовой колонки

Тип розжига – один из самых важных параметров колонки. От него зависит, насколько часто вы будете подходить к устройству, а также насколько безопасным и экономичным будет процесс получения пламени. Итак, в газовых колонках может быть использован один из следующих типов розжига:

• ручной тип розжига, когда к горелке необходимо подносить спичку, в ныне производимых колонках практически не используется – этот способ ушел в предание, так как был не очень безопасным и крайне неудобным, особенно если агрегат находился в труднодоступном месте. Подробно останавливаться на ручном розжиге нет смысла;
• пьезорозжиг – усовершенствованный вариант ручного способа. Тут искра берется не от спички, а при нажатии специальной кнопки. С ее помощью зажигается пилотная горелка (как и в случае с ручным розжигом). Она горит всегда, находясь в режиме ожидания. Когда кто-то включает горячую воду, загорается основная горелка, а после выключения горячей воды она гаснет. Из-за того, что пилотная горелка всегда поддерживает пламя, назвать такие колонки экономичными не получается. Зато стоят устройства с таким розжигом недорого и являются полностью энергонезависимыми – для районов с частыми перебоями в электричестве это оптимальный вариант. Справедливости ради, стоит отметить, что финансовые потери от постоянного горения пилотной горелки не особо значительные, особенно в современных колонках;
• электрический розжиг. Подача газа и начало его горения происходит только тогда, когда кто-то в квартире повернул вентиль горячей воды. До этого момента газ не расходуется. Когда кран закрывается, доступ к газу перекрывается специальным клапаном, и горение не происходит. Именно поэтому такие колонки считаются наиболее экономными и современными, да и отсутствие необходимости разжигать пламя (даже если это делается без спички, а только кнопкой) – большой плюс в плане комфортности эксплуатации. Минус – более высокая цена таких колонок и зависимость от наличия электроэнергии, но от последнего минуса в некоторых моделях удалось избавиться.

Колонки с электрическим розжигом можно поделить на два типа: энергозависимые и энергонезависимые. В энергозависимых система розжига подключается к бытовой электросети. Если вы живете в городской квартире и особых проблем с подачей электричества не испытываете, то это вполне неплохой вариант. В энергонезависимых электрических колонках розжиг может быть реализован несколькими способами:

• использование батареек. Желательно применять мощные щелочные аккумуляторы и регулярно их менять, так как понижение напряжения питания может вызвать характерные хлопки при запуске горелки. Как правило, уровень заряда выводится на дисплей. В некоторых колонках батарейки используются как дублирующая система розжига;
• гидродинамический розжиг. Энергия, достаточная для розжига, получается путем работы небольшого гидрогенератора. Как только вы включаете кран с горячей водой, начинает вращаться турбинка и генерироваться энергия для розжига, на что уходят считанные секунды. Удобно и практично, вот только стоят колонки с гидрогенератором недешево, а случись что – ремонт будет затруднителен.
