Газогенераторы для выработки электроэнергии на дровах

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

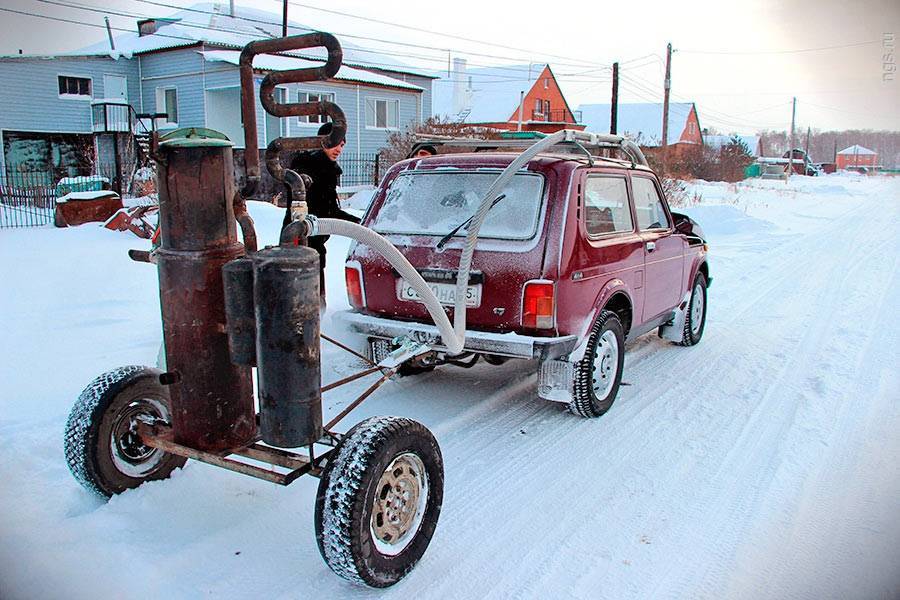

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

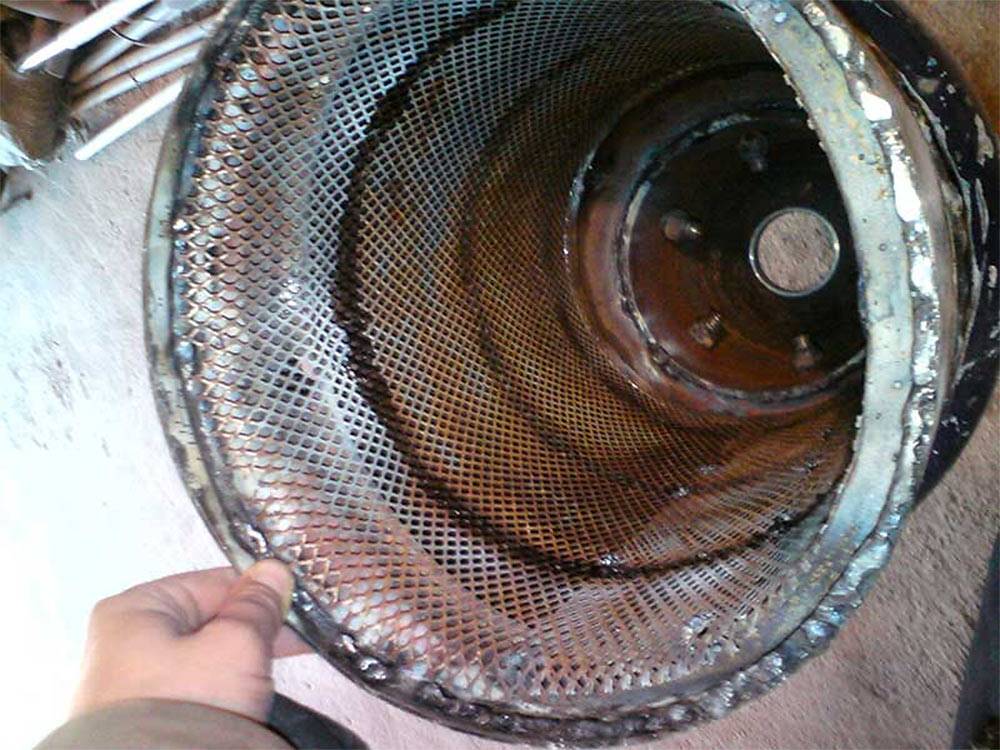

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

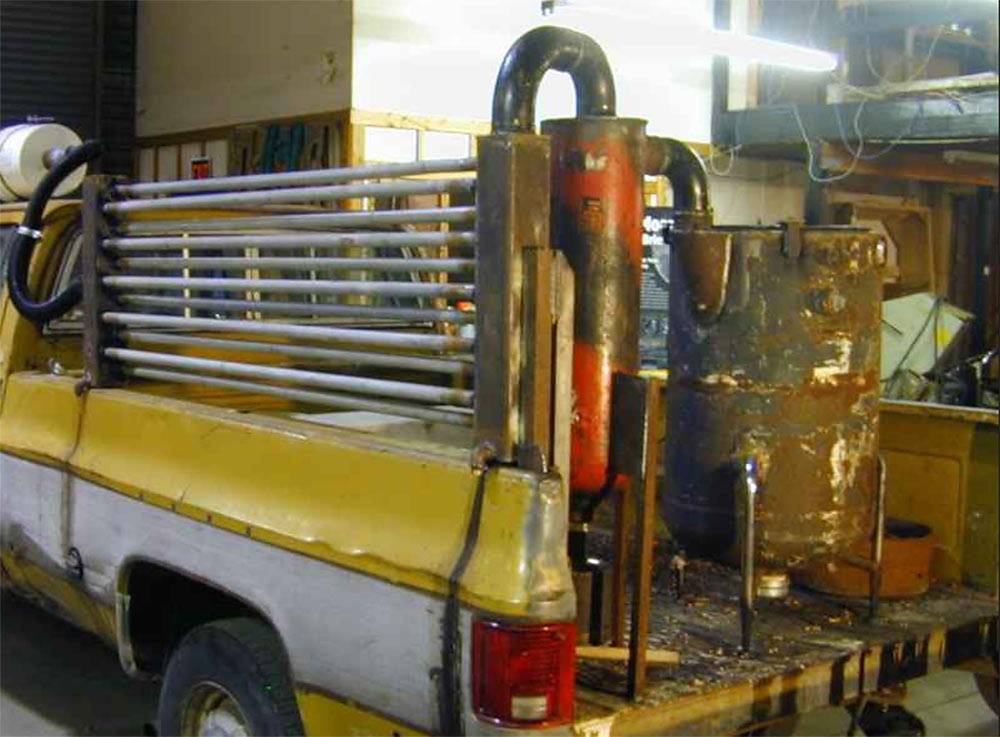

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

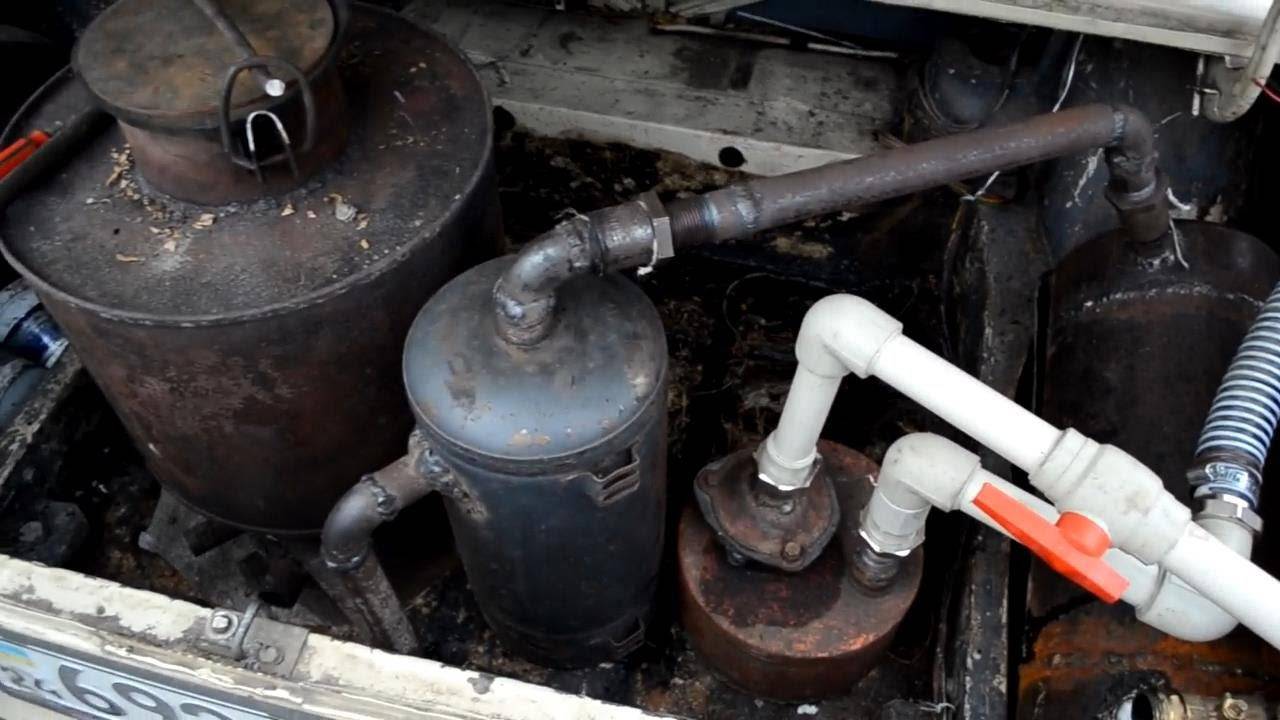

Один из способов размещения дровяного газогенератора в авто

Принцип работы газогенератора (суть газогенератора)

Изготовить газогенератор самостоятельно – это вполне посильное занятие. Установить его на автомобиль – тоже. Но для начала необходимо понимать суть процесса и особенности устройства.

Сам газогенератор представляет собой цилиндр с зауженной нижней частью. Назовём его бункер, у которого цилиндрическая часть служит накопителем дров. В зауженной части происходит сгорание дров. Мелко нарубленные дровяные заготовки сами сползают вниз под собственным весом. Этим сползанием и обеспечивается непрерывная подача дров в зону горения, нижнюю часть. Пепел оседает на зольной площадке и затем удаляется при чистке. Масса дровяного запаса загружается через верхний люк. Их небольшие чушки плотно укладываются от колосников до верхней крышки. Крышка бункера задраивается, чтобы не было утечек. Газогенератор разжигается и через несколько минут автомобиль может трогаться в путь!

Схема газогенератора

Нет, не подумайте, это не открытый пионерский костёр. Необходимый для горения воздух подаётся дозировано, через трубу. На противоположной стороне от подающей воздух трубы находится труба отвода нужной нам газовой смеси. При дозированной подаче воздуха активного горения не происходит. Дрова подвергаются пиролизу, то есть «тушатся» при слабом горении с активным выделением горючих газов.

Основная цель работы газогенератора состоит в получении горючего газа – оксида углерода. Именно он будет сгорать в ДВС. С точки зрения химии, этот процесс можно описать как полное и неполное сгорание, при котором выделяются оксид углерода и углекислый газ. В процессе горения, тления и непосредственного контакта с остаточной влагой в дровах получается смесь из горючих:

  • оксид углерода;
  • метан;
  • водород;
  • непредельные углеводороды

и негорючих компонентов:

  • углекислый газ;
  • кислород;
  • азот;
  • вода.

Типы газогенераторов

Выделяют три типа газогенераторов. Если воздух подаётся снизу, а газовая смесь отбирается сверху, то — это прямоточный тип.

Схема газогенератора прямой газификации

При таком расположении патрубков газы должны высвободиться при горении в нижней части конуса. Прохождение газов сквозь угли и деревянные чурочки сопровождается отдачей тепла и кислорода. Пропустив через себя горячие газы, древесина просушивается и подготавливается к предстоящему пиролизу.

Газогенератор поперечной газификации

Если же воздух для поддержания горения подавать в начале сужения бункера, а отбирать газы снизу, ниже уровня сжигания, то этот тип называется опрокинутым, перевёрнутым или обратным. Сжигание древесины происходит внутри, выше уровня колосников. Патрубок отбора газов располагается ниже колосниковой зоны. Такой принцип направления тяги напоминает курительную трубку, не правда ли?

Существует и промежуточный вариант, когда камера сгорания у опрокинутого типа ограничена наклонной перегородкой. Аккурат напротив патрубка подачи воздуха с обратной стороны наклонной перегородки образуется ниша. Именно из этой ниши и отбирается горючая газовая смесь. Патрубки подачи воздуха для поддержания горения и патрубок отвода газов находятся на одном уровне. Визуально линия подвода патрубков как бы пересекает поперёк цилиндрический бункер, поэтому этот тип газогенераторов получил название «поперечный» или «горизонтальный».

Ещё по теме: Самые дорогие грузовики в мире

Прямой и горизонтальный типы очень хорошо зарекомендовали себя при использовании древесного угля и его брикетов, а также кокса из торфа. Опрокинутый или обратный тип получил широкое распространение для езды на высушенных деревянных чурочках.

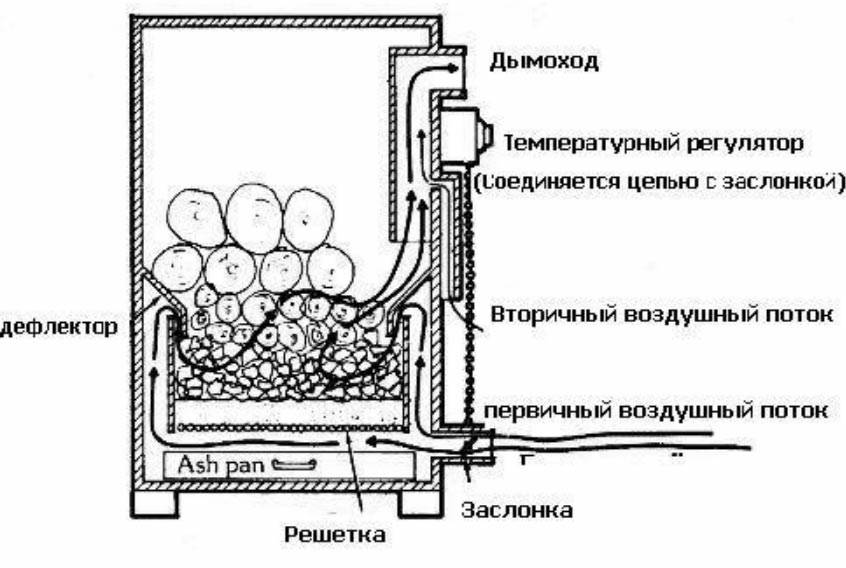

Дополнительные работы при изготовлении пиролизного котла

Когда делаем пиролизный котел своими руками, чертежи можно подготовить самостоятельно, однако довольно часто такие работы доверяют профессионалам. Отдельно необходимо выделить определенные особенности, которыми должен обладать пиролизный котел. Снаружи нужно монтировать вентиль, который будет контролировать поток теплоносителя, проходящего по теплообменнику. Для того чтобы была увеличена теплоотдача, труба теплоносителя должна быть выполнена таким образом, чтобы она имела изгиб. Выполнить ее необходимо в виде змеевика. Отверстия для закладки топлива необходимо сделать прямоугольной формы, на дверце при этом должна быть предусмотрена металлическая накладка, она позволит обеспечить более плотное прилегание. Перед тем как изготовить котел газогенераторный своими руками, принцип работы подобного оборудования необходимо изучить. Он предусматривает наличие ограничителя, который будет контролировать воздушный поток, поступающего во внутреннее пространство.

Пиролизные установки мелких производителей

Если вам не под силу изготовить пиролизный агрегат самостоятельно, а импортные модели слишком дороги, то можно приобрести установку мелкосерийного производства. В последнем случае необходимо выполнить ряд правил:

  • Потребовать лицензию на производство данного оборудования. Лицензия не является полной гарантией приобретения надёжной и эффективной продукции, но риск покупки недоброкачественного оборудования существенно снижается.
  • Оценить внешний вид агрегата, качество сварных швов. При возможности необходимо заглянуть под декоративную обшивку.
  • Если в производстве использовалась керамика, то необходимо уточнить цену замены форсунки, которая может составлять до трети стоимости пиролизного агрегата.
  • Определить, для какой системы отопления предназначено данное оборудование – открытой или закрытой.

Например, газогенераторные котлы бастион, по отзывам владельцев, достаточно нормально работают в кирпичных домостроениях даже в регионах с холодными зимами. Хотя длительность горения на одной закладке в зимний период равен примерно 5-6 часов.

Необходимо приобретать с некоторым запасом по мощности. Это объясняется тем, что потребители далеко не всегда могут достать идеально сухое топливо.

Газогенераторные либо пиролизные (по принципу работы) котлы пользуются спросом благодаря высокой экономии топлива в сочетании с привлекательным КПД.

Преимущества и недостатки такого агрегата

  • Разлагает отходы производства: опилки, мелкие обрезки древесины которые иначе были бы выброшены.
  • Высокий КПД. Процесс образования газа происходит при температуре более 1000 °С, то есть котел-генератор сам греет помещение и при этом вырабатывается топливо, которое можно отдельно сжечь, получив дополнительные калории.
  • Энергия от древесины – более экологична, чем от бензина.
  • Система не нуждается в электроэнергии, а значит, может применяться в местах далёких от благ цивилизации и в экстренных ситуациях.

Есть и недостатки, существенно препятствующие распространению агрегатов:

  • Прибор очень громоздкий.
  • Требуется регулярно чистить: центрифугу, охладительный сегмент, топочную камеру. Периодически нужно менять фильтрующие элементы.
  • Дрова можно использовать только очень сухие (влажность – не более 20%).
  • Запас топлива где-то нужно хранить (в том числе и в машине).
  • Проходит некоторое время от растопки до начала работы: нужно разжечь дрова, и дождаться выработки газов. На это может уйти до получаса. Дома это не большая проблема, а для автомобиля – минус.
  • Температура в котле плохо поддаётся регулировке.

При изготовлении газогенераторной установки требуется большое количество металла (не дешёвое удовольствие). А он под влиянием вырабатываемых генераторных газов быстро подвергается коррозии (быстрее, чем в естественных условиях). А топливную камеру губят высокие температуры.

Успеют ли окупиться материалы и трудозатраты – большой вопрос.

Монтаж системы отопления – завершительный этап строительства частного дома. Обязательно ли приглашать мастера для выполнения таких работ или все можно сделать самостоятельно? Системы отопления частных домов своими руками – рекомендации профессионалов по монтажу.

Плюсы и минусы использования печей на отработанном масле рассмотрим тут.

Если в вашей местности не проведен газопровод, а использовать дрова для отопление вы не желаете по причине их высокой стоимости или по экологическим соображениям, то ваш вариант – организовать отопление без газа и дров. Здесь https://microklimat.pro/sistemy-otopleniya/alternativnoe-otoplenie/bez-gaza-i-drov.html вы узнаете, какое отопительное оборудование для этого применяется и чем можно обогревать помещение, кроме традиционных вариантов.

Ремонт и обслуживание

Легче эксплуатировать покупной газген. Устройство выполненное собственными руками, просит больше усилий и времени. Работа газгена должна быть приостановлена при обнаружении утечки газа. Также запрещено пользоваться прибором если понадобится его ремонта. После выключения газогенератора следует внимательно проветрить помещение, вывести из строения небольших детей и зверей. Весь газ обязан быть выпущен, вода спущена. От остатков ила и карбида тщательно чистят шахту. Сам генератор полностью разбирают и моют водой. Сейчас есть очень много государственных и частных фирм, занимающихся ремонтом газовых генераторов. Типовая цена ремонта меняется в пределах 1500-6000 руб.

При промывке прибора приходится задействовать воду без наличия химических примесей.

Обзор производителей котлов с генератором

Рассмотрим на конкретных примерах системы бытовых котлов, существующих на сегодняшний день, в которых принцип использования выхлопных газов (продуктов горения) для производства электроэнергии был успешно реализован. Южнокорейская фирма NAVIEN успешно реализовала вышеуказанную технологию в котле марки HYBRIGEN SE. В котле используется двигатель Стирлинга, который согласно паспортным данным вырабатывает в процессе работы электроэнергию мощностью 1000W (или 1кВт) и напряжением 12В. Разработчики утверждают, что вырабатываемую электроэнергию можно использовать для питания бытовых приборов.

Такой мощности должно хватить для питания бытового холодильника (порядка 0,1кВт), персонального компьютера (около 0,4кВт), жидкокристаллического телевизора (около 0,2кВт) и до 12 светодиодных лампочек мощностью по 25Вт каждая.


Котел серии hybrigen se компании navien со встроенным генератором и двигателем системы Стирлинга. При работе котла помимо основных функций вырабатывается электроэнергия порядка 1000Вт мощности

Из европейских производителей разработками в данном направлении занимается компания Viessmann. Viessmann обладает возможностью представить на выбор потребителя две модели котлов серии Vitotwin 300W и Vitotwin 350F.

Модель Vitotwin 300W была первой разработкой в указанном направлении. Она отличается достаточно компактным исполнением и внешне очень схожа с обычным настенным газовым котлом. Правда именно при эксплуатации первой модели были определены «слабые» места в работе двигателя системы Стирлинга.

Самой большой проблемой оказался отвод тепла, основа работы устройства – нагрев и охлаждение. Т.е. разработчики столкнулись с той же проблемой, с которой столкнулся Стирлинг в сороковых годах прошлого века – эффективное охлаждение, которого можно достигнуть только при значительных размерах охладителя.

Именно поэтому появилась модель котла Vitotwin 350F, которая включала в себя уже не только газовый котел с генератором электричества, но и встроенный бойлер на 175л.


Накопительная емкость для горячей воды выполняется в напольном варианте по причине большого веса как самого оборудования, так и подготавливаемой для санитарных целей жидкости

В этом случае достаточно эффективно был решен вопрос с проблемой охлаждения поршня установки Стирлинга за счет воды в бойлере. Однако решение привело к тому, что габаритные размеры и вес установки увеличились. Такая система уже не может крепиться на стену как обычный газовый котел и может быть только напольной.

Котлы компании Viessmann предусматривают возможность подпитки систем работы котла от внешнего источника, т.е. от сетей центрального электроснабжения. Компания Viessmann позиционировала оборудование как устройство, обеспечивающее собственные нужды (работу агрегатов котла) без возможности отбора избытка электроэнергии для бытового потребления.


Система Vitоtwin F350 – котел с бойлером нагрева воды объемом 175л. Система позволяет обогревать помещение, обеспечивает горячей водой и вырабатывает электрическую энергию

Для того чтобы можно было сравнить эффективность применения генераторов, встраиваемых в систему отопления. Стоит рассмотреть котел, который разработан (республика Беларусь) и (Россия, г. Санкт-Петербург).

Рассмотреть их стоит не потому, что они смогут каким-то образом конкурировать с вышеприведенными системами, а для сравнения принципов работы и эффективности получения электрической энергии. Эти котлы в качестве топлива используют только дрова, прессованные опилки или брикеты на основе древесины, поэтому их нельзя поставить в один ряд с моделями фирм NAVIEN и Viessmann.

Котел, названный «Отопительная печь «Индигирка», ориентирован на длительное отопление дровами и т.п., но снабжен двумя термическими генераторами электричества типа ТЭГ 30-12. Расположены они на боковой стенке агрегата. Мощности генераторов малы, т.е. в общей сложности они в состоянии генерировать лишь 50-60Вт напряжением 12В.


Принципиальное устройство печи “Индигирка” позволяет не только обогревать помещение, но и готовить еду на конфорке. Дополнение системы – два теплогенератора на 12В мощностью 50-60Вт.

В данном котле нашел применение метод Зебека, основанный на формировании ЭДС в замкнутой электрической цепи. Она состоит из двух разнородных видов материала и поддерживает точки контакта при различных температурах. Т.е. разработчики тоже используют выделяемое котлом тепло для выработки электрической энергии.

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

  1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:
  • топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
  • колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
  • воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
  • патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).
  1. Радиатор – охладит полученный в результате пиролиза газ.
  2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
  3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
  4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

  1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
  2. Устанавливаем радиатор и фильтры.
  3. Соединяем конструктивные части, как показывает чертеж.
  4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Если навыков по созданию подобного агрегата недостаточно, рекомендуется посмотреть видео, где более подробно рассказывается о всех особенностях и нюансах.

Сюжет «Главной Дороги» об изготовлении газгена

https://youtube.com/watch?v=B5sPMbSmPaM

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

  • Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
  • Камера сгорания, оснащенная герметичной горловиной.
  • Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

https://youtube.com/watch?v=B5sPMbSmPaM

Принцип работы авто на дровах

Особенностью конструкции дровяных автомобилей является наличие установки, в которой добывается газовая смесь. Затем эта смесь подаётся в ДВС и там сгорает. В результате автомобиль двигается. Конечно, эта установка должна занимать некоторое место. К тому же она совсем не малых размеров и оснащена дополнительным оборудованием в виде трубок, радиатора, фильтра.

Газогенератор – это та самая установка, в которой дрова превращаются в газ. То, что газ является альтернативным источником энергии для авто, уже давно не секрет. Тому подтверждение – обширная сеть газовых заправок. Но добыть газ самостоятельно, не прерывая движения и не привязываясь к заправкам не только возможно, но и реально. И именно бортовой газогенератор способен выработать столько газа, сколько нам будет нужно.

Но есть один момент. Горячий газ не так эффективен, тем более с примесями. Значит, его нужно сначала остудить и очистить. Какие проблемы? Сказано – сделано.


Очистка газа в генераторе

Покинув пределы установки, газ проходит по трубам, патрубкам, фильтрам, радиатору. В процессе движения он освобождается от лишних частиц пыли, смол, уксусной/муравьиной кислоты, влаги и температуры. Примеси, проходя по лабиринтам, оседают на стенках или выпадают в осадок в виде твёрдых частиц или жидкого конденсата. Подведённый к карбюратору через тройник, газ объединяется с воздухом и нагнетается в двигатель.

Теперь горючая газовая смесь дошла не только до нужной кондиции, но и подошла непосредственно к ДВС. Газ попадает внутрь камеры сгорания и… ура!

Двигатель остаётся на месте. Подвеска, сцепление, салон тоже. Единственная загвоздка – где разместить газогенераторную установку? Как проложить патрубки, чтобы автомобиль не напоминал паровоз? А запасы дров где возить? Вопросов много, но обо всём по порядку.

Классификация оборудования

Аппараты могут применяться как на постоянной основе, так и в резерве. Изделия подразделяются по принципу работы (какой вид энергии вырабатывают):

  • стандартные — основная задача установки, выработка электроэнергии;
  • когенерационные — здесь у изделия двойная функция — это и обеспечение стабильности в сети, и выработка тепла;
  • тригенерационные — у этого типа газогенераторов обратная функция, в отличие от второго типа генерировать холод.

https://youtube.com/watch?v=I3oRe5L6jF4

В первом случае тратится впустую тепловая энергия от выработанных газов, попадающих в атмосферу, такой способ эксплуатации оборудования не экономичен при дороговизне энергоресурсов.

У оборудования для выработки электричества двойного назначения отработанные газы проходят через теплообменник, в результате повышается температура находящейся в нём жидкости. В итоге появляется возможность подачи горячей воды и обогрева помещений в холодный период года.

Установки, в основе которых лежит обратный процесс, обеспечивают стабильной работой холодильное оборудование.

В зависимости от того какой установлен двигатель внутри механизма, газовый генератор электричества бывает двух видов:

  • поршневой;
  • турбинный.

У газопоршневого генератора мотор работает по типу двигателя внутреннего сгорания. Конечный продукт (электрический ток) попадает в точку питания через преобразователь, где он из постоянного преобразуется в переменный.

На устройстве предусмотрен газовый редуктор с заданными параметрами от производителя. Автоматическая система этого модуля не допустит утечку газа, при внезапном прекращении работы двигателя.

Главным плюсом поршневых газогенераторов для электричества является универсальность работы. В качестве ресурсов может быть сжиженный газ (пропан) в баллонах или метан, поступающий из сети центрального газораспределения.

При следующем типе установки, в компрессоре происходит нагнетание воздуха до необходимых параметров давления и подача его в камеру сгорания, где происходит горение смеси (воздух плюс топливный ресурс). Лопатки под действием струи горящего газа начинают вращаться, а уже задача генератора преобразовать кинетическую энергию вращательного движения турбины в электрический ток.

Основное преимущество газотурбинных аппаратов — это значительно больший срок эксплуатации, при этом устройство обеспечит потребителя более высокой мощностью. Турбинный принцип работы двигателя почти полностью нивелирует вибрацию, что снижает уровень шума. Хотя есть и минус: дорогие комплектующие увеличивают стоимость оборудования.

  • Синхронные.
  • Асинхронные.

Синхронные газогенераторы легче переносят пусковые перегрузки, и к потребителю подаётся более чистый ток.

Асинхронное устройство не воспринимает короткие замыкания, поэтому используется для питания сварочных аппаратов.

  • Прямой вид исполнения обусловлен использованием угольной или полукоксующей заправки и подачей в устройство природного газа.
  • Обратное исполнение характеризуется забором воздуха с боковой стороны при достаточно высокой скорости потока.

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

  • заложенные в бункер дрова попадают в топку и сгорают;
  • в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
  • при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.
