Буржуйка из кирпича своими руками: как правильно обложить буржуйку кирпичом

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

  • Кроме того, используются такие элементы, как:
  • Погонажные профили;
  • Квадратной формы труба;
  • Специальные уголки;
  • Арматура;
  • Прут.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева

Секреты длительной работы твердотопливных агрегатов

Весь секрет длительного горения буржуйки скрыть в способе закладки топлива в неё. Дрова в такой печи поджигаются сверху, поэтому нет опасности возгорания одновременной всех поленьев, заложенных в топливную камеру.

Несмотря на непритязательный внешний вид, самодельная буржуйка длительного горения успешно соперничает со многими дровяными печами заводского изготовления

Дополнительно этому способствует способ подачи воздуха. Кислород, необходимый для горения, поступает только к верхнему слою топлива. Подобные решения дают возможность увеличить размер закладки настолько, насколько это позволяют сделать размеры печи. Разумеется, время непрерывной работы таких агрегатов увеличивается в десятки раз.

Секретом печей длительного горения является эффективный способ сжигания топлива

Ещё больше увеличить длительность одного отопительного цикла позволяет пиролитическое разложение твёрдого топлива, которое происходит при высокой температуре и недостатке кислорода. Дрова при этом не горят, а тлеют, одновременно образуя большое количество летучих углеводородных соединений. Пиролизные газы сгорают под сводом печи с выделением большого количество тепла. Таким образом, тление способствует удлинению непрерывного периода горения, а пиролиз позволяет увеличить КПД теплогенератора во много раз.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

  • Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
  • Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
  • Продолжаем кладку (смотри фото №2, ряд №1).
  • Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
  • Прямо над поддувалом ставим колосники.
  • Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
  • Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
  • Поверх кладем ряд на постель по контуру четвертого.
  • Следующий — снова на ложок. Сзади ставим 2 кирпича.
  • Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
  • Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
  • Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
  • На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
  • Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
  • Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
  • Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
  • Устанавливаем металлический лист перед топкой.
  • Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

  1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
  2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

РазмерПоддувальные, прочистные дверки, ммПроемы под топочные дверки, мм
длина2525253025
ширина130130250250250
высота70140210280140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Укладка кирпича вокруг корпуса из металла

Работа проводится в таком порядке:

  1. Кладем первый ряд так, чтобы все кирпичи были на одном уровне. Для начала — на сухую.
  2. Готовим раствор и начинаем кладку, используя выравнивающие подкладки при необходимости. Первый ряд должен вплотную прилегать к металлу.
  3. Следующие ряды отстоят от металла на 50-70 миллиметров. Задаем направление стенки, сохраняя необходимый зазор, для чего укладываем вплотную к металлу кусочки кирпича, обеспечивающие нужный зазор.
  4. Кирпич можно класть как торцом, так и плашмя. Однако в последнем случае материала понадобится вдвое больше.
  5. На третьем ряду нужно предусмотреть отверстие для циркуляции воздушных потоков по зазору между металлом и кирпичами.

Не забываем об уровне и отвесе, которыми проверяем вертикальность и горизонтальность рядов. Если нужно чтобы кладка имела эстетичный вид, можно применять расшивку. Однако делать это нужно пока не высох раствор. Также можно применять рейки. За два ряда до окончания кладки (то есть в предпоследнем ряду) нужно предусмотреть щели между кирпичами для подачи в помещение теплого воздуха за счет конвекции.

При наличии материала и схемы укладки кирпича построение кирпичной буржуйки не представляется сложной задачей. Успех гарантирован, если не спешить и внимательно следовать инструкциям, поскольку при нарушении ровности кладки придется переделывать значительную часть работы.

Как обложить буржуйку кирпичом своими руками? Инструкция

Первым делом нужно подготовить раствор.

Шаг 1. Подготовка раствора

Раствор, как и сами кирпичи, должен быть жаропрочным. Простой вариант – это купить сухие смеси для кладки печей. Для приготовления раствора нужно лишь добавить воду и размешать в нужных пропорциях. Преимуществами этого варианта являются: экономия времени, отсутствие необходимости подбирать жирность глины и гарантия того, что кладка получится качественной. Этот вариант предпочтителен для тех, кто не хочет тратить лишнее время и не уверен в своих силах.

Более трудоемкий вариант – приготовить раствор своими руками. Для определения необходимых пропорций нужно учитывать жирность глины, чем она выше, тем больше песка нужно.

Для приготовления раствора нужно замешать глину с водой, если глина жирная, то соотношение должно быть 1:1, если сухая – 1:2. Оставить смесь на сутки. Далее необходимо процедить глину и добавить в нее песок, чтобы получилась сметанообразная масса.

Нужно использовать только чистую воду без механических и химических примесей. Повышенное содержание минеральных солей приведет к образованию пятен и разводов, которые будет тяжело убрать.

Для того чтобы придать раствору прочность, нужно добавить 1 кг цемента на 10 кг глины и 150 г соли.

Перед тем, как начинать работы, рекомендуем проверить качество приготовленного раствора. Сделать это просто: нужно соединить с его помощью несколько кирпичей, оставить на 5-10 минут. Далее взять верхний кирпич, если нижний не отвалится, раствор качественный, и можно переходить к следующему шагу. Если нижний кирпич упал, то необходимо скорректировать соотношение добавленных компонентов.

Другой вариант оценки качества раствора: скатать колбаску 20х1,5 см, сложить ее в кольцо. Если появились мелкие трещинки, то раствор подходит для кирпичной кладки, если трещин нет, то он слишком жирный и нужно добавить песок, если трещины слишком крупные, то, наоборот, песка в смеси больше, чем нужно.

Безусловно, если раствор жирный, то он без труда укладывается легким слоем, не образует трещины, но уже при высыхании дает большую усадку, поэтому для печных работ такой вариант совершенно не подходит. Чересчур тощий раствор также не подходит, он не дает усадку, но при высыхании он крошится.

Шаг 2. Предварительная подготовка печи к работе

Прежде чем переходить к кладке, нужно убедиться, что пол в бане выдержит подобную нагрузку. Кирпичи, тем более полнотелые, весят достаточно много, поэтому после кладки печь станет оказывать высокую нагрузку на основание.

Прочное, железобетонное перекрытие может выдержать нагрузку до 800 кг на квадратный метр, любое другое перекрытие – не более 150 кг. Если вес печи более 800 кг, то понадобится сделать дополнительный фундамент.

Прежде чем обкладывать буржуйку кирпичом, нужно установить ее на специальное укрепленное основание. Чтобы его сделать, необходимо постелить на пол асбестовый картон, покрыть его стальным листом, уложить кирпичи в два плотных ряда.

Если вы планируете делать обкладку к уже построенной бане и установленной печи, то печь нужно отсоединить и отодвинуть. Если пол уже старый и разрушенный, то оптимальный вариант – это вырезать лаги и залить основание под печь цементным фундаментом, конечно, если баня на первом этаже. Далее также постелить асбестовый картон, лист металла и один ряд кирпичей.

Схемы печи-буржуйки на дровах для дачи

Железные печи буржуйки, используемые на даче, бывают разных габаритов, форм, особенностей строения топочной камеры, с наличием или отсутствием поддувала.

По типу работы и конструкции их разделяют:

  • на обычные (однокамерные);
  • на канальные;
  • длительного горения топлива.

Справка. Металлические печи буржуйки протапливают дровами, щепой, бурым и каменным углём, торфяными брикетами. В них сжигают картон, опилки, кизяк.

Уголь горит медленно, даёт высокую температуру (1500 градусов и выше) из-за этого воздух, стены, потолок, разделка сильно нагреваются. Потому в дачных домиках уголь используют редко. Большинство сжигают в печках-буржуйках дрова, кору и щепки. Рассмотрим варианты буржуек, которые владелец гаража или дачи может сделать своими руками.

Однокамерные печи-буржуйки состоят из цельного металлического корпуса, в котором размещаются поддувало (зольный ящик), колосниковая решётка, камера сгорания, отверстие для трубы (дымохода). Пример такой буржуйки — чугунная советская армейская печь, простейшая однокамерная железная печка для обогрева бытовок.

Фото 1. Схема однокамерной печи-буржуйки. Основные части устройства: топка, поддувало, труба-дымоход.

Корпус печи-буржуйки заводского производства имеет форму прямоугольного параллелепипеда с размерами:

  • высота — 65,6 см;
  • длина (глубина) — 50,2 см;
  • ширина — 35,8 см;
  • высота стоек (ножек) — 19,4 см;
  • высота патрубка, предназначенного для установки дымовой трубы — 6 см;
  • диаметр дымохода — 11 см.

Печь весит 36 килограммов, тепловая мощность буржуйки — 5 кВт. Корпус отопителя изготовлен из стального листа толщиной 6 мм. Для загрузки топлива имеется сплошная стальная дверца, для удаления золы — выдвижной ящик (зольник). В качестве горючего применяются дрова.

Эта маленькая печь буржуйка предназначена для обогрева помещения площадью до 60—70 квадратных метров. Плоская верхняя часть корпуса используется как варочная плита. В ней вырезаны отверстия для конфорок, которые закрываются кольцами стандартных размеров.

Печь-буржуйка с канальной топкой имеет более сложную конструкцию. Внутри топки приваривают стальные пластины (от одной до двух), которые образуют дымовые каналы. Каналы замедляют движение топочных газов.

Справка. Заводские отопительно-варочные железные печки по конструкции являются канальными.

Металлические печи-буржуйки длительного горения имеют большие размеры. Воздух в топочную камеру подаётся не только через поддувало, но и через боковые редукторы.

В упрощённых вариантах поддувало отсутствует, а в дверце делают отверстия, ширину которых регулируют специальной задвижкой.

Топку заполняют на две трети. После того как топливо разгорится, приток воздуха уменьшают, заслоняя поддувало и открывая верхние регуляторы.

Дрова медленно тлеют в верхнем слое и отдают тепло в течение нескольких часов.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

  • Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
  • На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
  • В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
  • В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
  • К нижней, донной части закрепляются ножки.
  • На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
  • Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
  • В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
  • Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
  • Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
  • В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
  • Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала. Нельзя располагать рядом с топкой легковоспламеняющиеся материалы. В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа. Для изготовления любой буржуйки необходимо использовать только качественный материал

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Буржуйка с дымооборотами

Это печь прямоугольной формы с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкцию (корпус печи) собирают из металлических листов путем сварки.

Необходимые материалы и инструменты:

  • сварочный аппарат в комплекте с электродами;
  • болгарка и круги для резки металла;
  • рулетка;
  • металлические уголки;
  • металлические прутки для колосниковой решетки;
  • трубопровод;
  • листовой металл.

Печь состоит из следующих отделов: топка, дымооборот, зольник, отводящий трубопровод. Дополнительные элементы: дверцы с навесами и щеколдами, колосниковая решетка, металлические ножки, задвижка на трубопроводе для уменьшения теплопотерь.

Сборка буржуйки с дымооборотами

  1. Делаем чертеж будущей печи.
  2. Согласно размерам, указанным на чертеже, делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
  3. Стыкуем листы металла, образуя прямоугольник. Внутрь (на боковые стенки печи) привариваем металлические уголки, на которые будет укладываться колосниковая решетка.

  4. Колосниковую решетку выполняют из набора продольных и поперечных металлических прутков одинаковой длины, соединенных сваркой. Ячейки должны быть достаточной величины для удержания на них топлива и свободного прохождения продуктов сгорания сквозь колосниковую решетку. Саму решетку приваривать к корпусу топливника не нужно, тогда ее можно будет вытащить на время проведения очистки печи от пепла и золы.

  5. На следующем этапе работ необходимо приварить внутрь топки лист металла, который образует дымооборот. Размер этого листа металла должен по ширине соответствовать днищу печи, а в длину быть немного меньше.

  6. После того, как внутренняя часть печи готова, необходимо сделать дверцу поддувала и дверцу для закладки топлива в печь. Дверцы делаем таким образом, чтобы было удобно чистить печь и извлекать колосниковую решетку. Чтобы сделать навесы, используем металлический пруток и подходящую по размеру трубку. Разрезаем их болгаркой и привариваем соответственно к стенкам топки и к дверцам, затем вставляем свободный участок прутка в трубку. Для удобства пользования дверцами, из тонких полосок металла изготавливаем ручки и прикрепляем их сваркой. Задвижки делаем в виде длинной изогнутой полоски металла и соответственно крючка, за который она будет цепляться.

  7. Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Для возможности регулировать длину ножек понадобятся гайки и соответствующие по толщине металлические прутки с резьбой. За счет такого приема буржуйка будет стоять устойчиво даже на неровной поверхности. А также, при помощи таких ножек печь удобно отсоединять от трубы и производить обслуживание или замену каких-либо деталей.
  8. Отводящий трубопровод с заслонкой. Для самой заслонки понадобится металлический пруток небольшого диаметра и лист металла круглого сечения, диаметром немного меньше, чем диаметр трубы. В трубе просверливаем два отверстия, вставляем в них прут, изгибаем его наружную часть для удобства, а внутри трубы устанавливаем и привариваем металлический круг. Таким образом, при повороте прутка соответственно будет поворачиваться и круг, изменяя зазор и уменьшая потери тепла из топки в атмосферу.

  9. В верхней части печи вырезаем отверстие, соответствующее диаметру отводящей трубы и герметично привариваем ее.

Дымооборотов в буржуйке может быть два или три. А для того, чтобы уменьшить потери тепла от металлических стенок в атмосферу, печь снаружи обкладывают огнеупорным кирпичом или устанавливают отражающий металлический экран с прослойкой из теплоизолирующего материала, например, листа асбеста.

Чтобы разжечь в печи огонь, на колосниковую решетку укладывают газеты, опилки, сверху небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь добавляют более крупные дрова. Не стоит одновременно открывать дверцы топливника и поддувала. Регулирование тяги и интенсивности горения происходит посредством изменения зазора в трубе (задвижка) и через поддувало.

Буржуйка в интерьере

Современная буржуйка вносит неповторимый колорит и своеобразную атмосферу в интерьер помещения. Это могут быть конструкции стилизованные под старину или выполненные в стиле хай-тек. По сути, эти приборы представляют собой мобильный камин небольшого размера.

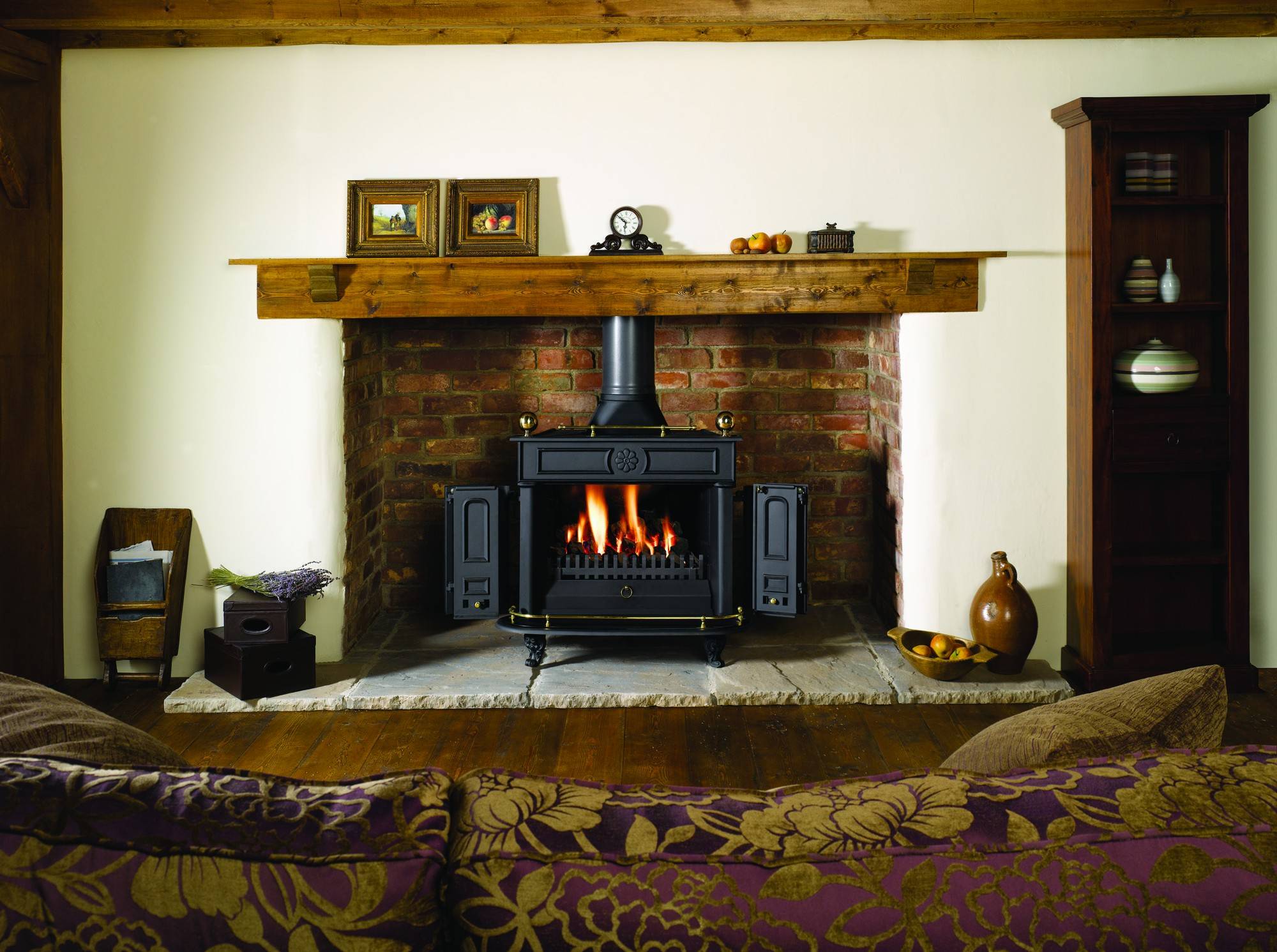

Буржуйка в интерьере может занять место камина
Буржуйка придает помещению особый колорит
Интерьер гостиной
Согреет в осенний день

  • https://vse-otoplenie.ru/burzhujka-iz-kirpicha-svoimi-rukami
  • http://kamin-maker.ru/pechi/dlya-doma/burzhuyka-iz-kirpicha-svoimi-rukami-poshagovaya-in/
  • https://msk-kamin.ru/news/burzhuyka-iz-kirpicha-svoimi-rukami-skhemy-i-poshagovye-instruktsii-rukovodstva/
  • https://poluchi-teplo.ru/pch/burzhuyka/delaem-burzhuyku-iz-kirpicha.html
  • https://small-house.ru/burzhuyka-iz-kirpicha-svoimi-rukami-instruktsiya-po-sozdaniyu/

Как повысить теплоотдачу печи

Итак, как повысить КПД такой печки? Существует несколько простых способов. Самый элементарный — сложить вокруг печи экран из кирпича. Кирпичи можно даже не скреплять между собой глиной, достаточно просто положить их друг на друга. Можно сложить такой экран около боковых стенок, а можно — у обеих боковых и задней стенки. Кирпич будет нагреваться во время горения огня, а когда он станет маленьким или потухнет — отдавать тепло. Не придется часто закладывать топливо. Одной из особенностей буржуйки является то, что печка легкая и мобильная. С таким экраном она не потеряет своей мобильности, ведь кирпичи в любой момент можно разобрать, переставить печь и сложить экран на новом месте.

https://youtube.com/watch?v=SNKEQmQMxl4

Есть другой способ с экраном, который тоже повышает теплоотдачу. В этом случае экран из листового металла крепится на некотором расстоянии от боковой и/или задней стены печки. Закрепить листы можно при помощи длинных болтов. В этом случае добавляется эффект конвекции.

Существует еще один простой способ повысить теплоотдачу. На этот раз модернизируется дымовая труба буржуйки. Обычно у таких печей дымоход прямой. Его выводят через крышу помещения, в котором установлена печь. Если добавить к трубе несколько колен, тогда теплоотдача повысится, правда, ненамного. В этом случае труба будет напоминать букву S.

Если хотите, чтобы было намного теплее, тогда нужно взять 2 бака от стиральных машин старого образца. Баки свариваются между собой, и через них пропускается дымоход. Таким образом, над буржуйкой, которая топится дровами, располагается еще такая же по размерам печка, нагреваемая за счет горячего дыма. Теплоотдача увеличивается почти вдвое.

Еще один метод — наварить на печь и дымоход дополнительные ребра, например, из металлических угольников. В этом случае дымоход должен быть сделан из толстого металла. Такие ребра значительно увеличивают площадь нагреваемой поверхности. Увеличение площади приводит к более быстрому нагреву окружающего воздуха. В помещении становится теплее. К тому же толстый металл сохраняет тепло и тогда, когда огонь в топке уже не горит.

Но все же бесконечно увеличивать КПД этого отопительного прибора не получится. И если вы хотите иметь полноценную печь в помещении, то придется складывать ее из кирпича по всем правилам, так, чтобы печка сохраняла тепло долгое время, например, всю ночь. Например, повышать КПД русской печи не требуется, она и так очень долгое время сохраняет тепло. Правда, для того, чтобы сложить ее правильно, придется вызывать специалиста-печника.

https://youtube.com/watch?v=GeMINGFp_lo

Расчёт основных параметров (с чертежами и размерами)

Высокий КПД печки-буржуйки можно получить только в том случае, если правильно произведён расчет всех основных параметров конструкции.

Труба

В данном случае очень важен диаметр этого элемента. Пропускная способность дымохода должна быть меньше производительности топки печи, в чем и заключается основная отличительная черта буржуйки. Это позволит теплому воздуху не сразу уходить из печки, а задерживаться в ней и нагревать окружающий воздух.

Очень важно произвести точный расчёт для нее. Диаметр должен быть в 2,7 раза больше объёма топки. При этом диаметр определяется в миллиметрах, а объём топки в литрах

Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм

При этом диаметр определяется в миллиметрах, а объём топки в литрах. Например, объём топочной части составляет 40 л, значит, диаметр дымохода должен быть около 106 мм.

Если в буржуйке предусмотрена установка колосников, то высота топки считается без учета объёма этой детали, то есть от верха колосниковой решетки.

Экран

Очень важно заставить раскалённые газы не остыть, а полностью догореть. К тому же топливо должно сгорать путем частичного пиролиза, для чего нужна чрезвычайно высокая температура. Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки

Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара

Достичь подобного эффекта поможет металлический экран, который располагается с трех сторон печки. Ставить его нужно на расстоянии 50–70 мм стен печки, благодаря чему большинство тепла будет возвращаться к печке. Такое движение воздуха даст необходимую высокую температуру, и убережет от пожара.

Экран буржуйки из красного кирпича способен аккумулировать тепло

Подстилка

Она обязательно должна быть. На это есть две причины:

  • часть тепла излучается вниз;
  • пол, на котором стоит печка, нагревается, а значит, есть риск возгорания.

Подстилка решает сразу две эти проблемы. В ее качестве можно использовать металлический лист с выносом 350 мм (в идеале 600 мм) за контур самой печи. Есть и более современные материалы, которые отлично справляются с данной задачей, например, лист асбеста или каолинового картона, толщиной не менее 6 мм.

Для подстилки под буржуйку можно использовать асбестовый лист

Дымоход

Несмотря на все расчёта, в дымоход газы иногда уходят не полностью догоревшими. Поэтому делать его нужно особенным образом. Дымоход состоит из:

  • вертикальной части (1–1,2 м), которую рекомендуется укутать теплоизоляционным материалом;
  • боров (слегка наклоненная часть или полностью горизонтальная), длиной 2,5–4,5 м, который должен отстоять от потолка, который не обезопасен жаропрочными материалами, на 1,2 м (от деревянной поверхности на 1,5 м), от пола — на 2,2 м.

Дымоход обязательно нужно выводить на улицу

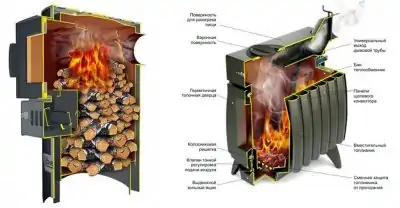

Фотогалерея: схемы устройства буржуйки для гаража

На схеме нужно обозначить все точные замеры Дымоход должен выводиться обязательно на улицу Буржуйка может быть круглой или квадратной Объём топки зависит от наличия колосников Схема буржуйки зависит от используемого материала

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
