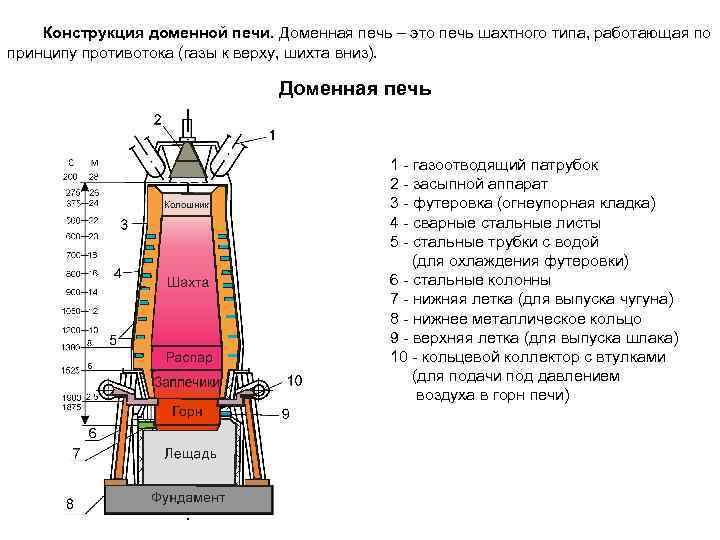

Шахта и распар
Кладку распара и охлаждаемой части шахты (~2/3 её высоты снизу) выполняют из шамотного (> 41-42 % Аl 2 О 3) или карбидокремниевого кирпича, а кладку верхней неохлаждаемой части шахты из шамота, содержащего > 39 % Аl 2 О 3 . Кирпичи укладывают в два-три ряда вперевязку (рис. 2б). Кладка шахты с распаром может быть толсто-, средне- и тонкостенной. В прежние годы широко применяли толстостенную кладку (толщина верха шахты 800-900 мм и до 1300 мм в районе распара) с горизонтальными холодильниками, заглубленными в кладку и служащими её опорой (расположение таких холодильников можно видеть на рис. 27). Однако в связи с тем, что холодильники расположены на расстоянии друг от друга, плохо охлаждается кожух, и после износа футеровки возникают его местные перегревы, вызывая термическую деформацию и возможность появления трещин. Кроме того, вырезы в кожухе для установки горизонтальных холодильников снижают его прочность и делают кожух менее герметичным. В связи с этим в последние годы делают тонко- и среднестенные шахты. Тонкостенная шахта (и распар) имеет в охлаждаемой части толщину кладки 230-345 мм и в верхней неохлаждаемой части 575-690 мм с охлаждением вертикальными ребристыми холодильниками (рис. 26), причем часть холодильников имеет горизонтальные выступы, которые служат опорой для кладки и способствуют удержанию гарнисажа. Среднестенная шахта имеет толщину кладки в охлаждаемой части 575-900 мм и в неохлаждаемой 700 мм, охлаждение либо комбинированное из вертикальных ребристых холодильников в сочетании с горизонтальными (как на рис. 27), либо из вертикальных ребристых холодильников, имеющих горизонтальные выступы (как на рис. 26). В распаре и охлаждаемой части шахты по мере износа кирпича образуется слой гарнисажа. С тем, чтобы уменьшить давление от расширяющейся при нагреве кладки на кожух печи и предотвратить его разрыв, между футеровкой и вертикальными холодильниками по всей высоте печи (кроме распара) предусматривают зазор в 70-200 мм, заполняемый шамото-асбестовой или пластичной углеродистой массой.
Общие понятия о футеровке
Что же кроется под термином «футеровка»?
Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.
Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери
Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры
Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.
Способы футеровки и материалы для ее выполнения
Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.
Итак, методы создания защитной облицовки заключаются в следующем:
- Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
- Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
- Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.
Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.
— «А» — это материалы, изготовленные на основе кремнезема.
— «В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.
— «С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».
Виды беспроводных пылесосов
Как понятно из названия, главной конструктивной особенностью такой техники является то, что она работает на аккумуляторе, без провода. В остальном же ее разновидности значительно отличаются между собой.
Робот-пылесос
Мечта любой хозяйки: убирается сам, делая участие человека минимальным. Нужно лишь установить желательное расписание, периодически освобождать пылесборник и промывать фильтр.
Лучшие роботы-пылесосы — ТОП-30 моделей 4 категорий от самых надежных производителей
Согласно отзывам, робот-пылесос признан самым желанным подарком. Неплохо, когда есть…
Бывают разные виды таких гаджетов: с сухой и влажной очисткой, для гладких напольных покрытий и ковров. Модель стоит выбирать в зависимости от своих потребностей. Благо, предложений на рынке сегодня предостаточно.
В целом, вещь чудесная, но со своими нюансами, которые необходимо учитывать при выборе робота-пылесоса.
Ручной
Это компактный аппарат для решения конкретных задач: собрать крошки, ликвидировать пыль с книг и шерсть домашних любимцев с дивана, навести чистоту в салоне автомобиля. Полноценную уборку пола с его помощью осуществить невозможно, но он для этого и не предназначен.
Ручные пылесосы характеризуются небольшой мощностью всасывания и требуют частой подзарядки, но зато они очень легкие, их без труда можно переносить с места на место или возить с собой в машине.
Вертикальный
Именно вертикальные устройства (их еще называют портативными) составляют основную конкуренцию привычным проводным пылесосам, так что на этой разновидности стоит остановиться подробнее.
Конструктивно такой прибор напоминает швабру: длинная ручка со щеткой на конце. Перечислим ее основные достоинства:
- малый вес – большая часть образцов имеет массу около 3 кг;
- маневренность – благодаря продуманному строению управляться с ними куда проще, чем с громоздкой установкой со шнуром;
- компактность – аппарат хранится вертикально, занимая куда меньше места в сравнении с привычными агрегатами;
- многофункциональность – многие экземпляры предполагают конструкцию “2 в 1”: полноценное устройство и отсоединяемый ручной блок для решения специализированных задач.
Чтобы достичь таких характеристик, разработчикам пришлось кое-чем пожертвовать, поэтому недостатки тоже имеются:
- по мощности всасывания они уступают проводному оборудованию – с гладкими покрытиями, как правило, проблем нет, а вот с коврами справятся уже не все модели;
- недолгий период работы – время наведения чистоты не превышает одного часа, потом требуется “дозаправка”;
- небольшое хранилище для мусора – уместить огромный пылесборник невозможно, поэтому освобождать его придется чаще.
Бытуют разные мнения относительно назначения вертикальных девайсов: кто-то утверждает, что они подходят только для поддержания порядка, но еженедельную тщательную уборку пылесосом большой мощности не отменяют. Другие отзывы говорят, что они вполне способны самостоятельно справляться с наведением чистоты.
Истина, как всегда, где-то посередине. Если у вас огромный дом, в котором встречаются и длинноворсные ковры, и ковролин, и ламинат, и плитка, то очевидно, что без хорошего обычного или моющего пылесоса не обойтись. А вот владельцам скромных квартир беспроводного помощника будет вполне достаточно.
Когда нужна футеровка? Материал использования
Футеровка печей предназначена для предохранения материалов, из которых изготовлена сама печь, от деструктивных последствий перегрева конструкции. Проводится рабочими, используемый материал — огнеупорные кирпичи, но применяются и плиты по типу кирпича. При растапливании печи углями идет очень высокий нагрев стенок, особенно это чувствуется внизу топливника. Изделие дольше прослужит, если использовать в области топливника огнеупорный кирпич — у него выше коэффициент теплового расширения. Отступ при футеровке между кирпичной кладкой и стенками топки — не менее 5 мм. Это требуется при расширении материалов под действием температур.
Футерованные работы рекомендуются при использовании старой печи. Для них готовятся огнестойкие смеси, растворы, замазки. Производители сюда добавляют шамотные микроскопические волокна, связующие добавки, которые улучшают огнеупорные свойства футерованной конструкции. Такие смеси используют для затирки появившихся трещин.
Рекомендуется проводить футеровочные работы для таких конструкций:
- большие бытовые или промышленные виды топочных изделий;
- жаровые камеры;
- топливные агрегаты, у которых жаровые проходы построены вдоль стенок топки;
- при применении высококалорийного вида топлива.
Футерованные работы проводятся непосредственно внутри топки. Используются и защитные экраны с теплоизолирующим действием, которые влияют на процент нагрева производимых дымовых газов, вбирают в себя часть тепло-лучевых потоков, удаляют часть тепла через дымоход. Так как экраны поглощают часть выделяемого тепла, их не используют в печах, предназначенных для обогревания помещений.
Инструкции по футеровке
Для устройства футеровки домашней печки лучше воспользоваться услугами специалистов, но при наличии хотя бы минимальных навыков и старания этот вид работы печного мастера можно выполнить своими руками.
Кирпичной печи
Футерование топки кирпичной печи с использованием шамота выполняется следующим образом:
- Первый ряд. Шамотный кирпич кладут ребром вокруг колосников. Предпочтительнее, чтобы кирпичное изделие имело наклонную грань для обеспечения уклона в сторону колосниковой решётки.
- Второй ряд задней и боковых стен поднимается одновременно. Кирпич также укладывают ребром со сдвигом на ½ длины относительно блока в нижнем ряду. Выполняется армирование шва стальной проволокой диаметром 3 мм или 5 мм.
- Последующие ряды выполняются аналогичным образом до верха топочного отдела. Армируют швы через один ряд кладки.
- В последнюю очередь облицовывают верхнюю плоскость топки, укладывая кирпич плашмя. Между слоями футеровки и основной кладки выполняют тепловую изоляцию из асбеста. Если свод имеет выпуклую форму кладку ведут с применением фасонного (трёхстороннего клинового или пятигранного) кирпича.
Пример футеровки шамотным кирпичом
Пример 2
Пример 3
Пример 4
При этом нужно учитывать, что футеровочный слой и основная кладка стенок должны совпадать по расположению вертикальных швов, не иметь перевязки.
Металлических печей
Футеровка топок металлических печей выполняют аналогично тому, как в кирпичных камерах (инструкция выше), но с одним отличием: между стенами из металла и шамотного кирпича должен оставаться небольшой зазор для компенсации линейного расширения. В это пространство укладывают базальтовые или каолиновые плиты, листы асбеста. Наружную облицовку не рекомендуется проводить кирпичом из-за его низкой теплопроводности.
Футеровка металлической печи
Еще один пример
Твердотопливного котла
В котлах теплоноситель проходит по теплообменным каналам, и почти не теряет энергию на обогрев стен корпуса. Эта особенность твердотопливного оборудования и учитывается при устройстве футеровки.
Выполняют её одним из трёх способов:
- Тяжёлое футерование. Применяется для аппаратов со слабым экранированием. При этом способе внутреннюю облицовку топки выполняют двух или трёхслойной кладкой из шамота.
- Облегчённое футерование. Внутри топочного отдела кладётся однослойная кирпичная кладка. Снаружи котёл облицовывают теплоизоляционными изделиями, способными противостоять высоким температурам и обшивают листовой сталью.
- Натрубной футеровкой. Трубы котла обмазываются снаружи огнеупорным клеем и раствором в 3 — 4 слоя с армированием стекловолоконной сеткой. После застывания образуется монолитный толстый пласт, защищающий от ненужных потерь тепла.
Глиняных печей
Футерование топок лепных глиняных печей проводят шамотным кирпичом. Исключение составляет печь, изготовленная из глинопесчаной смеси и армированная камнем. Её можно обмазать пластичными огнеупорами: алюмосиликатным клеем или мастикой. После застывания слой такого футеровочного материала образует сплошную оболочку, надёжно защищающую глиняные стенки от перегрева.
Кирпич для футеровки: шамот — идеальное решение

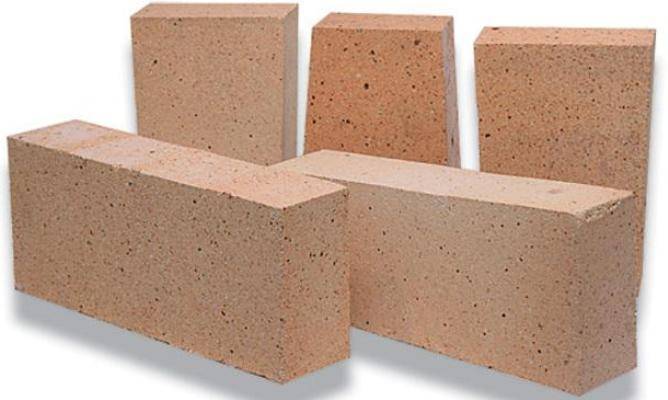

Шамотный кирпич
Шамотный кирпич
Если устанавливается внешняя защита в виде экрана в котлах обогрева, применение такого метода будет очень расточительным, так как большая часть тепла будет расходоваться совершенно напрасно. Но этот метод прекрасно подходит для установки банных печей.
Ранее, при СССР, частникам в основной массе был известен простой строительный кирпич ГОСТ 530-95. Данный кирпич предназначен для возведения промышленных, жилых строений и никоим образом для использования в печах и котлах отопления. Кстати, многие до сих пор используют его для строительства печей и котлов.
Многим умельцам в то время удавалось раздобыть кирпич данного ГОСТ, но более высокой марки М – 300, в простонародном выражении «печной». Этим кирпичом обкладывалась топочная часть печей для защиты от высоких температур.
Позже для массового применения стал доступен шамотный кирпич ГОСТ 390 – 96.
Использование шамота и есть футеровка
Из-за того, что все фракции имеют однородный химический состав, все шамотные изделия имеют высокую степень термостойкости и не растрескиваются от воздействия высоких температур.
Обкладывание топочной части шамотным материалом для защиты теплового агрегата от воздействия высокой температуры в топочной части называется футеровкой.
Производственная футеровка и свойства материалов

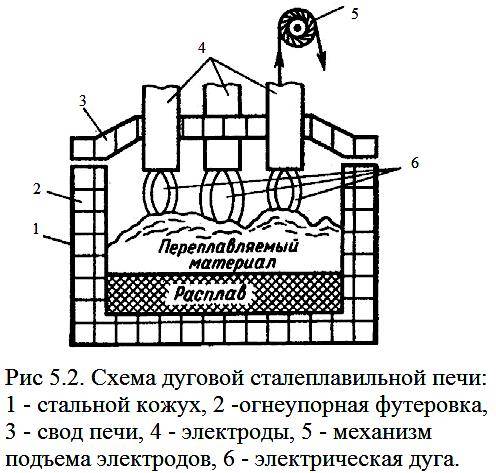

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.
Индукционная печь
Индукционная печь
В таблице приведены свойства некоторых огнеупорных материалов
Материал | Плотность кг/м3 | Максимальная рабочая температура °С |
Шамот | 1800-2000 | 1300 |
Кирпич глиняный | 1600 | 700 |
Вермикулит | 150-250 | 1100 |
Базальтовая вата | 100 | 750 |
Каолин плотный | 2400-2500 | 1400 |
Бытовые проблемы – футеровка как решение
В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает своими руками обложить изнутри перегревающуюся стенку.
Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?
Конкретно в данной ситуации вопрос можно решить следующим образом:
- Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
- Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.
Устройство футеровки: температура и металл
Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна
Можно для этой цели использовать асбест
При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.
Ошибочная защита. Последствия
Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.
Металлическая печь с кирпичной обкладкой
Это совершенное заблуждение!
- Во-первых, кирпич очень теплоемок.
- Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?
Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.
Как итог, угарные газы начнут поступать в помещение.
Не всегда кирпич: смеси для футеровки
В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.
После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.
Это могут быть сухие смеси:
- Шамотные.
- Муллитовые.
- Корундовые.
Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.
Футеровка без отрыва от производства
В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.
Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.
Футеровка: что это и зачем
При сгорании топлива, внутренние стенки печи подвергаются высоким температурам. Если не сделать дополнительную защиту, керамический или печной кирпич разрушится в первый же год эксплуатации. Футеровка печи придумана как раз для того, чтобы продлить срок службы всей конструкции и увеличить теплообмен. Внутри топливной камеры выкладывается еще один ряд, в качестве материала используют шамотный кирпич или огнеупорные панели. Шамотная облицовка выдерживает температуру до 1300˚С, не подвержена разрушению от щелочи, извести или других химических элементов. Кроме того, защитный материал хорошо сохраняет тепло, тем самым повышая КПД печки.
Способы футеровки и их особенности
Узнав, что такое футеровка, необходимо разобраться, какими способами можно создать защитный слой печи. Внутренние футеровочные работы подразделяются на три типа:
- Накладной. Огнеупорная футеровка выкладывается шамотным кирпичом непосредственно при строительстве самой топливной камеры. Производственные печи с повышенной нагрузкой оснащаются огнеупорными панелями.
- Набивной. На внутреннюю сторону кладки наносится раствор из глины или обрабатывается мастикой из жаростойкого материала. Тщательно замазываются стыки, чтобы уменьшить теплопотери.
- Торкретированный. Из профессионального аппарата под большим давлением подается бетонный раствор. Такой способ применяется для футерования труб дымохода и больших производственных печей.
Нужно ли замачивать шамотный кирпич перед кладкой?
Даже у опытных печников нет однозначного ответа на этот вопрос. Однако, изучив физические свойства шамота, можно убедиться, что в некоторых случаях, перед тем, как сделать футеровку печи, увлажнять кладочный материал просто необходимо:
- когда кладка ведётся бывшим в употреблении кирпичом. Во время предыдущего использования поры материала забились частицами пыли и кладочной смеси, и чтобы открыть капилляры в его структуре, кирпич замачивают. После того, как кирпич вынимают из ёмкости с водой, следует дождаться пока с него стечёт вся жидкость, а уже затем использовать для кладочных работ,
- при возведении отопительного прибора в летний зной, а вот при повышенной влажности осенью или весной уже лучше кирпич не замачивать.
Особенности футеровки для различных типов печей
Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:
- Футеровка металлических печей
- Футеровка кирпичный печей
- Футеровка парового котла
Футеровка металлических печей
Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку. Оставленная полость должна быть не пустой
Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении
Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.
Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:
- Кирпич обладает низкой теплопроводностью
- Кирпич теплоемок
Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.
Читайте так же о том как сделать печь шведку своими руками
Кирпичной печи
Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.
Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.
Если футеровка будет некачественной, это приведет к неприятным последствиям:
- Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
- Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу
Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция
Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания
Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.
Парового котла
Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:
- Тяжелая
- Облегченная
- Натрубная
Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.
Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.
Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.
Варианты осуществления футеровки
Футеровка топки камина шамотом
Процедуру проводят разными способами, самый подходящий выбирают с учетом материала, из которого изготовлена печь либо камин. Также на выбор влияет время проведения укладки облицовочного слоя.
Облицовка внутренней части печи готовыми кирпичами шамота
Шамотные материалы считаются наиболее популярным способом для футеровки приборов отопления. Шамот представляет собой специальную глину, обожженную при максимальной температуре до 1500 градусов. После нагретый природный материал измельчают, затем изготавливают из него панели, кирпичи либо сухие смеси. Покупатели чаще выбирают шамотные материалы из-за их качества, эффективного применения и доступной стоимости.
Монтаж теплоотражающих экранов
Ставить экраны, отражающие тепловое излучение, целесообразно на стенки банных печей-каменок из металла. При использовании их в печных агрегатах другого типа низкая эффективность экранов может значить, что они были установлены неправильно. Вырабатываемое тепло не будет прогревать стены полностью и вместо этого начнет уходить в дымоходную трубу с учетом модернизации системы.
Применение обтесанного камня из натуральных горных пород
Камни из натуральных горных пород относятся к материалам класса А, чаще всего для облицовки используется песчаник, кварц или гранит. Рекомендуется использовать их для футеровки топок каминов, а не печей, поскольку эти материалы имеют низкий уровень теплопроводности и растрескиваются под воздействием сильного огня.
Использование рулонных материалов или пластин
Специальные пластины и рулонные материалы подходят для поверхностей с низкой теплопроводностью. Футеровку такого типа можно проводить во время постройки печи или в уже готовом отопительном приборе.
Покрытие стенок специальными растворами или веществами
Вещества или растворы с повышенной устойчивостью к огню наносят на внутренние поверхности стен печных топок. Это могут быть сухие смеси, из которых нужно готовить огнестойкий раствор, или термостойкая клеевая масса, используемая также для шамотной кладки и стен из кирпича.
Раствор для футеровки Карбид кремния огнеупорный
Теплоотражающий экран
В каких случаях выполняется футеровка?
Первоначальный выбор стройматериала для технической реализации конструкции делается с учетом его способности справляться с эксплуатационными нагрузками. Как отмечалось выше, базовых характеристик бывает недостаточно. Использовать дополнительные термоизоляционные материалы необходимо в отдельных случаях, связанных с увеличением температурных нагрузок на поверхности конструкции. В частности, это относится к печам, рассчитанным на работу в режимах длительной топки. Также повышенные температуры дает высококалорийное топливо, хотя такие агрегаты используются редко и преимущественно на предприятиях.
Что касается бытовых печных сооружений, то они, как правило, не требуют выполнения дополнительных защитных покрытий, но только если речь идет о конструкциях малых и средних размеров. Иначе дело обстоит, если рассматривается массивная русская печь. Футеровка в данном случае позволяет обеспечить защитой функциональные области, которые также могут использоваться для приготовления пищи.
Огнеупорные материалы для защиты труб котла и экономайзера
Продукт: | покрытие труб в топках с жидким шлакоудалением и мусоросжигательных установках. |
Тип: | штифтовая трубная масса |
Основное сырьё: | карбамид кремния |
Тип нанесения: | неорганический/химический или связывание |
Макс.рабочая температура: | 1750° С для топок 1550° С для мусоросжигателей |
Потребность в материале: Объёмная плотность: | 2,65 т/м3 2,58 гр./см3 |
Макс. размер частиц: Потребность в воде: | 2 мм 0-0.2 л/100 кг |
Потребность в связках: Открытая пористость: | 5.5 кг/ на 100 кг массы 19 % |
Необратимое изменение длины: Обратимое изменение длины: | — 0.04 % / 800° С 0.7 % / 1000° С |
Химический состав
SICAl2O3SiO2Fe2O3CaONa2O3MgO
85,0 | 6,3 | 4,2 | 0,09 | 0,04 | 0,08 | 0,03 |
Физические свойства
Предел прочности на сжатие в холодном состоянии N/мм2Предел прочности на сжатие N/мм2Прочность холодной гибки N/мм2Предварительная Сушка/обжиг ° СТеплопроводность W/mKТемпература ° С
35 | 9 | 110 | 8,5 | 400 | |
55 | 45 | 12 | 200 | 8,5 | 600 |
75 | 55 | 18 | 400 | 8,5 | 800 |
85 | 65 | 600 | 8,5 | 1000 | |
95 | 75 | 800 |
Хранение:
Неограниченно в охлаждённом и сухом месте.
Наименьшая поставляемая единица:
одноразовая палетта.
Упаковка:
мешок из PE
Реакции образования корунда
Алюминий имеет сильное сродство с кислородом, то есть, другими словами, высокую способность активно соединяться с кислородом. Это приводит к различным механизмам окисления жидкого алюминия (рисунок 3) :
- На поверхности ванны жидкого алюминия происходит его прямое окисление:4 Al + 3 O2 → 2 Al2O3
- На футеровке, начиная с поверхности жидкого контакта (ниже уровня расплава). Металлический алюминия за счет высокого сродства с кислородом диффундирует из расплава в футеровку и реагирует с ней согласно реакции:4 Al + 3 SiO2 → 2 Al2O3 (тв.) + 3 Si
Эти два механизма могут взаимодействовать друг с другом и катализировать друг друга .
Рисунок 3 – Реакция жидкого алюминия с футеровкой с образованием корунда
