Как правильно сделать подушку под фундамент

Выполнение работ

Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.

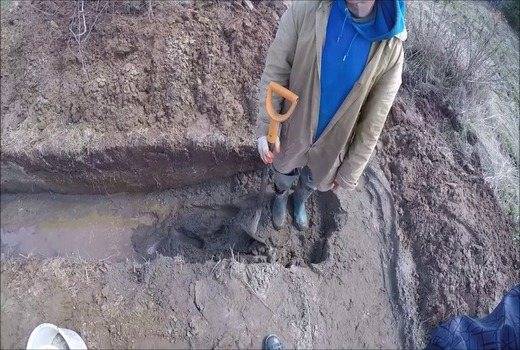

С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.

Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.

Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.

Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.

Засыпка из песка

Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.

И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.

Если почва слабонесущая, в дополнение к песку применяется гравий

Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку

Устройство щебневой подушки

Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.

Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.

Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.

Бетонная подушка

Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.

Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:

  • строительная площадка очищается от растительности и другого мусора;
  • почва выравнивается;
  • насыпается слой щебенки, высота которого составляет десять сантиметров;
  • выполняется трамбование;
  • по всему периметру подушки монтируется опалубочная конструкция;
  • вся площадка перед заливкой раствора армируется стальными прутьями;
  • заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
  • раствор тщательно трамбуется глубинными вибраторами;
  • до полного набора прочности конструкции потребуется не менее четырех недель.

Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

Монолитная плита на бетонной подушке

Фундамент на базе бетонной прослойки имеет повышенную несущую способность и может обустраиваться на различных почвах для возведения многоэтажных строений. Технология формирования нижнего бетонного слоя предусматривает следующие операции:

  1. Устройство щебеночной основы толщиной слоя до 15 см.
  2. Вибрационное уплотнение сформированного массива.
  3. Монтаж деревянной опалубки по периметру создаваемой бетонной прослойки.
  4. Контроль высоты обычного каркаса, соответствующего нулевой отметке основания.
  5. Армирование бетонного слоя с помощью стальных прутков диаметром 0,8–1,2 мм.
  6. Соединение арматуры вязальной проволокой с интервалом между стержнями 15–20 см.
  7. Бетонирование опалубки и дальнейшее вибрационное уплотнение с целью удаления воздушных пузырей из бетонного массива.
  8. Планирование бетонной поверхности по уровню каркаса.
  9. Периодическое увлажнение водой и защита полиэтиленовой пленкой от трещин.

Соблюдение технологии создания бетонного слоя обеспечивает надежность возводимого основания.

У данной конструкции есть лишь один недостаток – его высокая стоимость, в остальном же такой проект состоит из сплошных достоинств

Устройство и толщина

Она индивидуальна для каждого проекта, и для правильного расчета следует учитывать несколько факторов:

  • Какой тип фундамента планируется использовать.
  • Размеры и вес постройки.
  • Грунт на котором возводится постройка.
  • Глубина промерзания грунта.
  • Наличие и близость грунтовых вод к поверхности почвы.

Во многих изданиях сказано, что чем толще песчаная прослойка, тем лучше она противостоит различным деформациям конструкции. Специалисты с этим мнением категорически не согласны.

Для ленточного фундамента

Ленточный фундамент является наиболее распространенным типом основания, используемым при постройке малоэтажных зданий.

Толщина песчаной подушки под фундамент такого типа назначается от конкретных условий строительства. Но, для небольшого строения, как правило, берут среднее значение, равное 15-25 см.

Специалисты рекомендуют, чтобы ширина песчаной подушки была на 10-20 см. больше чем ширина ленты.

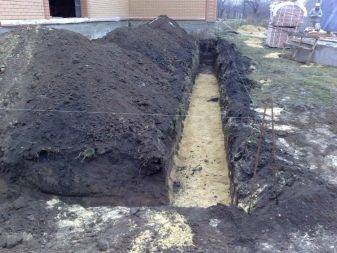

Делается прослойка между ленточным фундаментом и грунтом так: на дно траншеи насыпается рекомендованный слой песка и тщательно разравнивается. После чего песок умеренно увлажняется водой для лучшей усадки и последующей трамбовки.

Процесс утрамбовки прослойки лучше всего проводить с помощью виброплиты, но можно это сделать и подручными средствами.

Степень готовности можно определить так: на поверхности не должно оставаться следов от обуви после прохождения взрослого человека. После трамбовки следует этап тщательного выравнивания подушки и укладка на неё слоя гидроизоляции.

Для монолитного фундамента

Устройство песчаной прослойки под такое основание, делается, так же как и в ленточном, но по всей площади котлована.

Чтобы сделать правильную прослойку под такой тип фундамента нужно:

  1. Тщательно разровнять дно котлована.
  2. Насыпать гравий или щебень толщиной 10-15 см. Этот материал служит для компенсирования малой плотности грунта и его пучинистости.
  3. На щебень насыпается слой песка. Для маленькой бани или небольшого коттеджа достаточно слоя в 10 см. Песок поможет равномерно распределить нагрузку от постройки на почву.
  4. Следующим этапом устройства будет тщательная трамбовка. Для этого специалисты рекомендуют использовать виброплиту.

Песчаную прослойку перед устройством на ней фундамента, нужно обязательно выровнять и покрыть слоем гидроизоляции, для предотвращения попадания влаги в основу постройки.

Для столбчатого и свайного фундамента

Столбчатый фундамент также требует устройства под ним песчаной прослойки, вернее, песчано-гравийной.

Принцип её устройства такой же, как и для других типов основания зданий: вначале насыпается слой гравия или щебня, после чего, насыпается песок, увлажняется и тщательно утрамбовывается ручной трамбовкой.

Для фундаментов такого типа песчано-гравийная прослойка должна быть толщиной 20-30 см. Кроме того, она должна быть шире столба на 10-20 см. с каждой стороны.

После, на поверхность подушки укладывается рубероид или полиэтилен, для предотвращения впитывания в нее воды из заливаемого бетона.

Обязательно ли делать подсыпку песком под фундамент, рассказывают эксперты FORUMHOUSE

Одной из самых популярных веток на FORUMHOUSE является раздел о фундаментах, ведь наши эксперты всегда готовы ответить на любой вопрос. Многие начинающие застройщики интересуются, зачем нужна песчаная подушка под фундамент и нужна ли она вообще. В этой статье мы будем искать ответ на данный вопрос.

Песчаная подсыпка делается сплошь и рядом при большинстве работ с основанием дома. Но одни строители полагают, что она обязательна во всех случаях, другие – что только при определённых условиях, а в остальных случаях просто вредна.

Нужна ли подушка под ленточный фундамент

Песчаная подушка под ленточное основание дома делается практически всеми, поскольку кажется гарантией его прочности и долговечности. Однако песок в вырытую траншею многие могут засыпать, руководствуясь принципом: «чем больше, тем лучше, ведь так делают все». Не учитывается ни геология участка, ни особенности грунта и его несущая способность, ни уровень грунтовых вод.

Я читал, что ленточный фундамент должен опираться на неразрушенный (нетронутый) слой грунта, и песчаная подушка ему не требуется. Но многие мои знакомые перед заливкой ее делали. На вопрос «зачем» отвечают – «видели у соседей».

Чтобы внести ясность, надо чётко для себя определить: о каком типе ленточного основания дома идёт речь. А именно:

  • малозаглублённом – МЗФЛ;
  • заложенном ниже глубины промерзания;
  • монолитном;
  • сборном из блоков ФБС.

Каждый из этих четырёх видов требует индивидуального подхода при подготовке основания.

Для чего нужна подушка из песка под монолитный фундамент

Подушка под ленточный фундамент может не делаться, если речь идёт о монолитном основании. Но только при соблюдении следующих условий:

  • Грунт непучинистый;
  • Грунт под основанием песчаный;
  • Лента заливается ниже глубины промерзания, с бетонной подготовкой под подошвой;

Для сборного основания, из блоков ФБС песчаная подушка просто необходима, т.к. только песком можно выровнять все неровности, которые остались после выборки (т.е. снятия разрыхлённого слоя) грунта. Только песок можно уплотнить практически до природной плотности.

Если этого не сделать, то фундаментный блок ляжет на грунт неровно (не всей поверхностью подошвы), и под ним могут оказаться пустоты. Это приведёт к неравномерному давлению основания дома на грунт. Соответственно, увеличивается вероятность его неравномерной просадки.

При устройстве сборного фундамента выполняется песчаная подготовка толщиной в 10-15 см.

Зачем нужна подушка под ленточное основание

Я как-то спросил у главного инженера строительной фирмы, зачем в фундамент песчаная подушка.Он сказал: чтобы выровнять основание под «0» и для экономии бетона.

Если устраивается монолитное ленточное основание, то добиваться «зеркального» основания уже не нужно, т.к. в силу пластичности заливаемый бетон заполняет все неровности. Соответственно, подошва основания будет опираться на почву всей своей поверхностью и перераспределит нагрузку на грунт.

Когда речь заходит о МЗФЛ, то песчаная подушка необходима, т.к. с её помощью пучинистый грунт заменяется на непучинистый. Причём, МЗФЛ требует устройства дренажной системы, утеплённой отмостки и утепления самого фундамента. Эти меры минимизируют силы морозного пучения, действующие на него.

При устройстве песчаной подушки важно понять, какой грунт находится под будущим основанием. Если почва с невысокой водопроницаемостью (это в первую очередь касается суглинков и глин), то песок, являясь менее плотным, станет местом, где постоянно будет скапливаться вода. Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента

Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента.

Вопрос применения песчаной подушки надо рассматривать, исходя из конкретных характеристик грунта, уровня УГВ, веса и конструкции здания, глубины промерзания. Нельзя считать песчаную подушку универсальным средством, подходящим для строительства любого основания, без её привязки к конкретным условиям эксплуатации здания.

Подсыпка под фундамент: песок или щебень

  • 20-30 см – это минимальная толщина песчаной подушки;
  • Для выравнивания основания достаточно толщины в 5-10 см;
  • Для засыпки лучше всего подходит крупнозернистый песок.

Этапы работы

Конструирование опалубки


Сооруженная опалубка должна выдержать нагрузку, поэтому ее необходимо надежно зафиксировать. После проведения контрольно-измерительных работ по поверхностям котлована приступают к монтажу опалубки. Дощатый материал фиксируется скобами из металла, благодаря которым не проходит смещение сооружения. Установку конструкции делают посередине подушки. В процессе монтажа контролируют соблюдение перпендикулярности в местах закрепления конечных углов сооружения. Пространства, которые остались не заделанными между досками, закрывают материалами из дерева, фиксируя гвоздями. По завершении монтажа выявляют слабые места конструкции, где заливка бетона может просочиться. Их забрасывают землей.

Армирование

Монтируется укрепляющий каркас бетонной подушки из 2 стальных прутов, которые укладывают вдоль сторон конструкции. Армировочные элементы размещаются в незастывшем растворе так, чтобы от них до крайней плоскости опалубки было около 15 см, это позволит не допустить развитию коррозийных процессов. При установке металлической арматуры в монолите остаются воздушные пробки, которые плохо отражаются на прочностных показателях вещества. Эти газы убирают штыкованием.

Заливка раствора

По завершении установки опалубки и арматуры, заливают бетон. Из залитой смеси начинают трамбованием удалять пузырьки воздуха и излишек воды. Для этого применяется электрический строительный вибратор, под действием которого смесь становится текучей, щебенка формируется в плотный слой, а газы покидают залитое вещество.

Когда уплотнение завершено, материал подушки становится более плотным и прочным. Для улучшения качества бетона уплотнение производят ручным способом, применяя острые металлические предметы. После комплекса работ по заливке бетона, изделие оставляется созревать в подходящих условиях. Чтобы монолит не трескался от пересыхания, его периодически увлажняют водой.

Виды

Фундаментные подушки могут быть выполнены из различных материалов, выбор которых зависит от этажности, состояния грунтов, сейсмичности и назначения сооружения.

Песок

Самый недорогой строительный материал, используемый при обустройстве подушки под легкие каркасные или деревянные одноэтажные постройки. При толщине слоя в 25–30 см песок надежно защищает основание дома и выступает в роли компенсатора при усадке грунта. При устройстве подушки может быть использован как речной, так и карьерный вид песка. Основными преимуществами применения этого недорогого материала являются его доступность, простота монтажа, низкая теплопроводность, значительно снижающая теплопотери здания и высокие показатели степени уплотнения.

К недостаткам песка относят невозможность его применения при строительстве многоэтажных домов и промышленных предприятий, а также нерациональность его использования на почвах с высоким залеганием подземных вод. В тех случаях, когда уровень водоносного горизонта нестабилен и испытывает сезонные колебания, перед строительством подушки следует обустроить систему дренажа.

Песчано-гравийная смесь

Этот вариант является наиболее распространенным для формирования подушек, он широко используется при строительстве частных жилых домов и дач. Формируется такая подушка на слабонесущих грунтах и нуждается в тщательной утрамбовке. Смесь должна обладать среднезернистой структурой, использование песочной пыли или мелкозернистого песка недопустимо.

Щебень

Довольно прочный материал, равномерно распределяющий весовую нагрузку по всей площади основания. Применяется для формирования фундаментных подушек в домах не превышающих двух этажей. Для формирования щебеночного слоя в качестве вспомогательных компонентов используются песок и гравий, доля которых должна составлять не менее 30% от общей толщины.

Бетон

Является самым дорогостоящим и надежным материалом, и используется при строительстве многоэтажных жилых домов и промышленных сооружений. Бетонная подушка выступает в роли компенсатора реакции проблемных пучинистых грунтов и принимает на себя всю тяжесть строения. Бетонная подушка представляет собой блок из железобетона, имеющий маркировку ФЛ, что означает фундамент ленточный

Гравий

Использование этого материала в качестве подушки при строительстве многоэтажных домов предполагает наличие в составе крупнофракционных элементов, размер которых варьируется от 2 до 4 см.

Каждый из материалов, используемых для создания подушки под фундамент, обладает уникальными техническими характеристиками или совмещает в себе несколько свойств, присущих его составным компонентам. Так, при формировании щебеночного слоя обязательными составляющими выступают песок и гравий, без которых функционирование подушки не будет полноценным. Поэтому при выборе нужного материала необходимо учитывать совокупность всех факторов, влияющих на прочность и долговечность фундамента.

Делать или не делать подсыпку?


Уплотнение песчаной подушки вручную Несмотря на все аргументы, приведенные выше, бывают случаи, когда она абсолютно не нужна. Поэтому, следует перечислить случаи, когда отсыпка песка и формирование подушки, скорее навредят, чем помогут:

  1. Если отсыпка песка выполняется в плотные почвы, например, глины или суглинки, то в сравнении с окружающими почвами, песок будет менее плотным заполнителем, который втянет всю воду в себя. Как следствие этого, подушка защитит от поднятия влаги к основе фундамента, но будет накапливать воду от атмосферных осадков. В результате, почва под основанием будет менее прочной, что снизит характеристики фундамента. Чтобы избежать такой ошибки, выполняется укладка дренажной системы для отвода дождевой и талой воды.
  2. Влага в почве присутствует как в виде воды, так и в виде пара. Пар легко преодолевает песчаную преграду и приводит к конденсату влаги непосредственно на фундаменте. Для того чтобы не допустить образование конденсата, применяют влагостойкий бетон или выполняют гидроизоляцию.
  3. Выравнивание грунта и равномерное распределение нагрузки по всей поверхности необходимы для сборных конструкций, например, из ФБС блоков. При их установке на неровную поверхность, под блоками образуются пустоты, которые могут располагаться в разных местах. В итоге после окончания работ и неравномерной усадки, возможны деформации. Поэтому отсыпка песчаной подушки под такое основание устранит перепады и равномерно распределит вес каждого элемента.

Достоинства щебёночной подушки

Выбор подушки из щебня обусловлен внушительной массой будущей постройки и лучшими, по сравнению с песком эксплуатационными качествами. Также как и последний материал, щебень отлично выдерживает перепады температуры, обладает выдающимися дренажными и теплоизоляционными качествами. При устройстве щебёночной подушки применяется посыпочный слой из песка, сооружение которого не отличается от создания песчаной основы, но слой его значительно меньше. Некритично отличается от песчаной и щебёночная подушка. В соответствии с проектом необходимый по толщине слой щебня укладывается в подготовленную траншею, и уплотняется.

Уплотнение необходимо для устранения пустот, и как можно более плотное прилегание частей друг к другу. Обладает следующими недостатками. Дороже чем песок, не во всех местностях присутствует, то есть транспортировка добавляет цену к продукту. Щебень бывает из гравия, гранита, известняка. Первый прочен, радиоактивно нейтрален.

Способ устройства подушки под фундамент

Укладка песка на дно траншеи происходит слоями толщиной 10-20см, каждый из которых увлажняется и трамбуется.

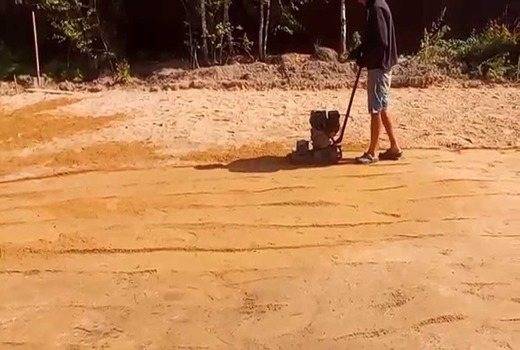

Электрическая виброплита для трамбовки

Для трамбования песка:

  • при строительстве фундаментов большой площади используются: катки или площадочные вибраторы,
  • в частном домостроении пользуются самодельными трамбовками в виде обрезка бревна с поперечной ручкой наверху.

Проливать водой песок можно, если грунт под основанием строящегося фундамента позволяет это делать.  Если же грунт слабый, поддающийся размывке водой, лучше укладывать уже влажный песок в траншею для последующего трамбования.

Общая высота песчаной подушки под ленточный фундамент может составлять до 60см, в зависимости от состояния грунтов. По рекомендациям зарубежных строителей, толщина подушки должна быть 20 см, но российские специалисты рекомендуют делать высоту подушки равной трем размерам ширины фундамента. Для сильнопучинистых грунтов толщина подушки может достигать и 80 см.

Ширина подушки ленточного фундамента должна быть больше, чем сам фундамент, как минимум,  на 10-15 см в обе стороны.

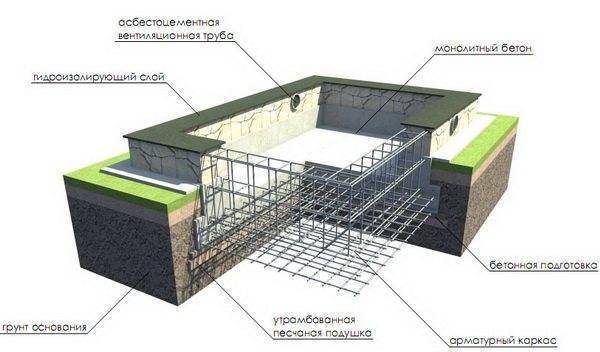

Иногда делается бетонная подготовка для монтажа сборного ленточного фундамента.

Такое конструктивное решение обуславливается особенностью грунтов и удобством при сооружении арматурного каркаса:

  • Бетонная поверхность позволяет установить арматурные каркасы или сетки с максимальной жесткостью.
  • По бетонной подготовке легче работать с установкой опалубки и арматурой в зимнее время.

После геодезической разметки осей будущего фундамента устраивается песчаная подушка толщиной 10-15см и шириной на 30-40 см больше чем основание фундамента, после чего  делается бетонная подготовка под ленточный фундамент из бетона низкой  марки, называемым еще «тощим бетоном»  или цементно — песчаного раствора.

Размеры бетонной подготовки выдерживаются для установки двух-трех фундаментных блоков, затем процесс повторяется до окончания монтажа всего сборного фундамента.

При устройстве песчаной подушки или бетонной подготовки необходимо учитывать их высоту, чтобы готовый фундамент не выступал за проектные отметки по горизонтали. Копать траншею или котлован следует, исходя из размеров подушки и высоты самого фундамента.

Устройство бетонного основания под ленточный фундамент позволяет уменьшить величину защитного слоя бетона над арматурным каркасом.

Если в проекте дома запланировано подвальное помещение, то песчаная подушка под ленточный фундамент распространяется на всю площадь подвала, так как особенности грунта будут действовать одинаково и на фундамент, и на пол подвала, который всегда выполняется из бетона.

Нужно помнить, что чем большую толщину имеет подушка под фундамент и пол подвала, тем меньше проблем создастся с пучинистыми грунтами. И фундамент, и пол будут надежно защищены величиной слоя песка или гравия.

Ленточный фундамент на песчаной подушке требует обязательно гидроизоляции, для защиты от грунтовых вод. Гидроизоляция проводится путем наклейки рулонных материалов на битумной основе или горячим битумом в один-два слоя. Кроме этого, верх ленточного фундамента также подвергается гидроизоляции, чтобы влага, присутствующая в бетоне не передавалась материалу стен.

Если ленточный фундамент делается для дальнейшего строительства каркасного дома, необходимо  при заливке бетона в тело фундамента вставлять закладные детали, к которым крепятся детали каркаса дома.

Усиление арматурой

Обеспечение необходимой прочности достигается путем армирования, произведенного по одному из приведенных конструктивных решений:

  • однослойной сеткой, плетеной конструкции;
  • сварным двухслойным сетчатым каркасом.

Фундаментные блоки в основном передают нагрузку на устойчивые слои почвы или на подготовленную подушку

Первый вариант применяется для узких плит шириной до 1,6 метра, а второй – для увеличенных до 3,2 метра типоразмеров изделий.

Стандарт обязывает при установке плоской сетки или объемного арматурного каркаса соблюдать расстояние от арматуры до внешней поверхности не менее 30 миллиметров. Слой бетона указанной толщины надежно предохранит стальную арматуру от проникновения влаги, разрушающего воздействия коррозии.

Стальная арматура, надежно забетонированная в подушке, выходит наружу и образует монтажную петлю. Этот элемент необходим для перемещения при монтаже. Схема установки такелажных скоб приведена в приложении к настоящему стандарту. Документ регламентирует шесть вариантов крепежных элементов в зависимости от массы плиты.
