Как сделать светодиодную фитолампу в домашних условиях

Преимущества фитоламп

Домашнюю растительность можно поделить на 3 группы относительно требовательности к освещению:

1. Цветы, требующие дневного солнечного освещения.
2. Растения, хорошо себя чувствующие в условиях рассеянного света.
3. Растения, способные расти в затененном месте.

Фитолампы со светодиодным способом освещения разделяют по длине волн. Есть приборы с 400, 430, 660 и 730 nm. Под действием этих ламп домашняя растительность лучше поглощает хлорофилл А (это главный источник энергии для растений), а за счет хорошего поглощения хлорофилла Б лучше развивается корневая система, при этом ускоряются и обменные процессы. С применением фитоламп растения начинают вырабатывать фитогормоны, стимулирующие защитные функции, что позволит растениям быть более здоровыми.

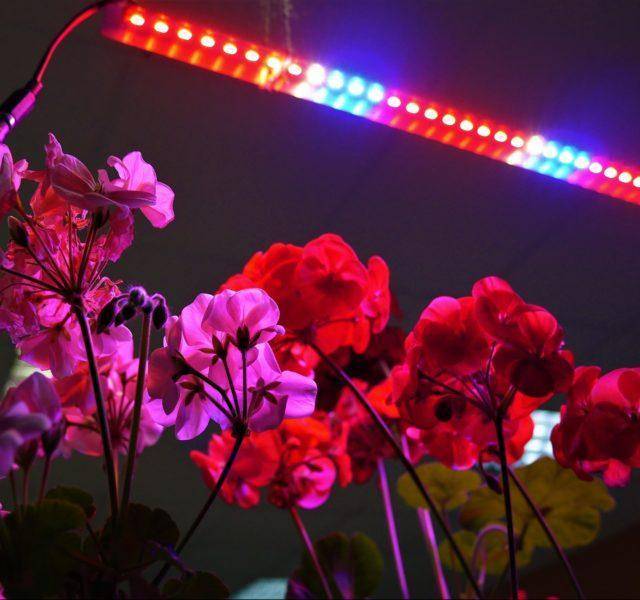

В чем особенность светодиодных лент для растений

Главная цель установки фитосветильника для растений – это увеличение светового дня до 18-ти часов. Тем самым ускоряется фотосинтез, а значит рост и плодоносность.

Давно известно, что для эффективного роста растений используется синие светодиоды, иногда с оттенками фиолетового цвета. Если же растение уже достаточно взрослое, хозяину необходимо позаботиться о его плодоносности. Плоды развиваются лучше под красным свечением.

Синие светодиоды нужно выбирать с длинной световой волны 445 нанометров (нм). Для красных – 660 нм. Допускается небольшая погрешность.

Вышесказанное актуально для тех растений, которые находятся вблизи окна. Для тех дальних углов комнаты, где мало солнечного света, рекомендуем выбрать так называемую многоспектральную светодиодную лампу. Она имитирует солнечный свет, который содержит в себе семь цветов радуги.

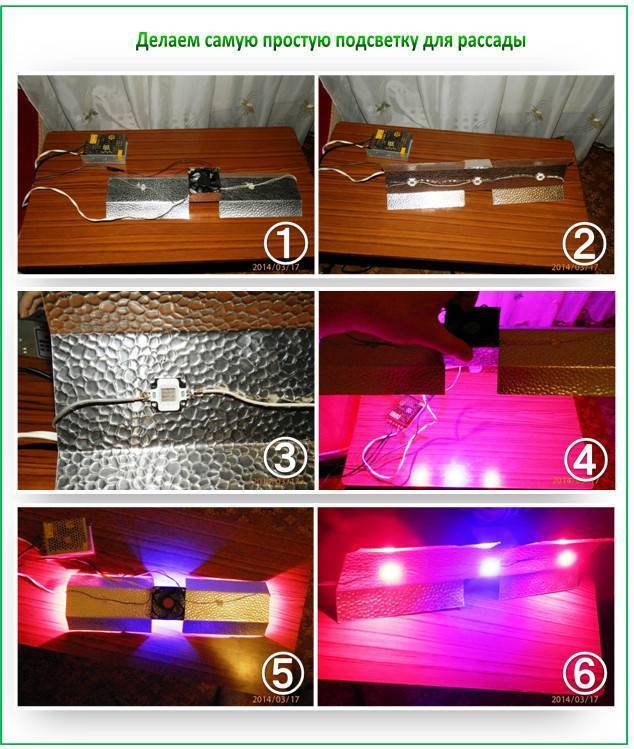

Как сделать подсветку рассады своими руками

Чтобы обеспечить дополнительное освещение над рассадой, нужна какая-то конструкция, к которой можно было подвесить или прикрепить приборы освещения. В этом видео показано, как из простых подручных материалом своими руками можно сделать такую подставку.

Когда рассады много, а окон мало, или из них некоторые холодные, в качестве экономии пространства можно соорудить стеллаж с подсветкой. Как это сделать, смотрите в видео. Подводя итог сказанному, нужно отметить, что сейчас мало кто выращивает рассаду по старинке, просто разместив ящики на подоконнике. Опытные огородники стараются продлить световой день для растений и используют для этого различные лампы. Но от правильно подобранного освещения, зависит и качество, и потенциал растений. И если соблюдать все правила, световая подкормка послужит дополнительной гарантией того, что рассада в итоге вырастет крепкой, здоровой и без проблем перенесет переселение на новое место.

Хороших вам урожаев!

Виды ламп

Есть несколько видов, которые подойдут для подсветки рассады, у каждого есть плюсы и минусы, которые надо учесть. Исходить из особенностей и нужных характеристик светильников, чтобы понять какие лучше подойдут.

Лампы накаливания

Их используют до сих пор, хотя по качеству этот вид уступает всем аналогам. Основные достоинства такие:

1. Низкая цена.
2. Естественное излучение, привычное человеческому зрению.
3. Простота использования.

Но недостатков у ламп накаливания намного больше, чем достоинств:

1. В цветовом спектре преобладает красный цвет, а синего мало. Из-за этого рассада будет тянуться вверх, стебельки получатся длинными и тонкими.
2. Срок службы редко превышает 1000 часов.
3. Основная часть электроэнергии уходит на накал вольфрамовой нити и тепловыделение. Энергоэффективность низкая.
4. Колба сильно нагревается при работе, нередко из-за этого на листьях появляются ожоги.

Лампа накаливания стоит недорого, но не дает хорошего света.

Ставить этот вариант стоит в качестве временного, если ничего другого под рукой нет. В остальных случаях выбирайте любое другое решение, так как все они превосходят модели с нитью накала.

Галогенные модели

Усовершенствованный вариант обычных лампочек, в колбу которых закачан инертный газ для лучшей светоотдачи и увеличения ресурса. Особенности такие:

1. Можно подобрать свет с разной яркостью, что позволяет адаптировать его под разные виды рассады.
2. Лампы работают как от стандартного напряжения, так и от 12 вольт, что позволяет сделать безопасную систему.
3. По размеру колба намного меньше, что экономит пространство.

Галогенные лампы намного компактнее, чем обычные варианты с нитью накала.

Что касается недостатков, их тоже немало:

1. Поверхность сильно нагревается при работе и может обжигать листья рассады.
2. Потребление электричества высокое.
3. Срок службы около 2000 часов.

При выборе обязательно проверять спектрограмму, чтобы подобрать лучший вариант.

Люминесцентные

Около 5 лет назад это было самое лучшее решение для подсветки рассады. Лампы служат около 10 000 часов, при этом эффективность энергопотребления составляет от 60 до 90 люмен на ватт. Преимущества такие:

1. Светильник можно расположить как горизонтально, так и вертикально или под углом.
2. Есть компактные лампы под стандартные патроны или длинные колбы, что удобно для узких емкостей.
3. Во время работы поверхность не нагревается, что позволяет располагать светильник на любой удобной высоте.

Люминесцентные светильники позволяют создать систему под разные емкости с рассадой.

Есть и недостатки:

Основная часть таких ламп дает желто-зеленый спектр.
Со временем качество света снижается, поэтому производить замену лучше раз в 1-2 года.
Внутри колб есть пары ртути, что требует осторожности при использовании, а также утилизации только в специальные контейнеры.

Светодиодные лампы для рассады

Этот вариант используют чаще всего, так как он имеет много показателей, делающих его одним из лучших на сегодня:

1. Срок службы обычно не менее 50 000 часов. При этом у качественных диодов показатели освещения со временем почти не меняются.
2. Светильники могут работать от любого напряжения, что позволяет собрать безопасную систему.
3. Оборудование не вредит людям и окружающей среде, не нагревается при работе.
4. Большое количество моделей разной формы и мощности.

Светодиодное оборудование можно сделать своими руками из ленты.

Есть и несколько недостатков:

1. Обычно свет направлен на небольшой участок, на большую емкость придется ставить несколько элементов небольшой мощности.
2. В продаже много некачественных изделий, не соответствующих заявленным показателям.

Можно подобрать любую световую температуру, что очень важно при покупке лампы для рассады

Индукционные лампы

Новый вариант, хорошо подходит для досвечивания растений. Так как в конструкции нет электродов, она хорошо переносит скачки и перепады напряжения. Преимущества такие:

1. Срок службы – до 100 000 часов.
2. При работе не нагреваются, свет равномерный, без мерцания.
3. Характеристики света почти не меняются.

Индукционная лампа разработана специально для подсвечивания рассады.

Есть у индукционных моделей и минусы:

1. Стоят больше аналогов.
2. Нужно ставить дополнительный блок питания.
3. Утилизировать только в специальных местах.

Топ-3 ошибки при выборе LED ленты для растений

В первую очередь рекомендуем выбирать фитосветодиодные ленты высокого качества, у проверенных производителей. Китайские аналоги могут выдавать с большой погрешностью заявленные на упаковке характеристики. В итоге – несбалансированный свет и плохие рост и развитие растений.

Обратите также внимание на расчёт светового потока отдельно для каждой выращиваемой культуры. Количество освещённости для овощей, фруктов и цветов разные

Каждой отдельной культуре в идеале нужен индивидуально налаженный световой поток фитоламп. Вам нужно знать так называемую характеристику «рекомендуемой освещённости», она измеряется в люксах (лк). Информацию об этом найти не составит труда в интернете.

Третьей распространённой ошибкой является выбор дешёвого блока питания (драйвера) и/или подбор БП такой же мощности, что и лента. Нужно выбирать блок с запасом, чтобы он быстро не изнашивался. Часть энергии уходит на охлаждающие устройства. Потому драйвер должен иметь запас минимум 30% от мощности вашей фитосветодиодной ленты.

Соблюдая это несложные правила, вы оградите себя от лишней работы и гибели или неэффективного роста ваших растений.

Будьте внимательны при подключении светодиодной ленты.

Как сделать фитолампу своими руками для растений

Для того чтобы сделать светодиодную фитолампу своими руками потребуются следующие материалы и комплектующие:

• Корпус;
• Радиатор для охлаждения;
• Светодиоды;
• Источник питания;
• Инструменты и вспомогательные материалы.

В качестве корпуса для фитолампы подойдет корпус от старой люминесцентной лампы. В большинстве из них уже находится фольгированный отражатель, который значительно уменьшит рассеяние светового потока от диодов. Если на корпусе имеется защитное стекло, его лучше снять, так как оно будет существенно снижать световой поток от фитолампы.

При длительной работе происходит нагрев светодиодов. Для правильной эксплуатации лампы диоды нужно охлаждать, чтобы они при перегреве не вышли из строя. В качестве радиатора охлаждения подойдет тонкая алюминиевая пластина, которую легко закрепить в корпусе лампы саморезами или винтами, просверлив в ней крепежные отверстия.

Сегодня в продаже имеется огромный ассортимент светодиодов для фитоламп. Наиболее эффективной является продукция, сделанная по технологии УСКИ (универсальное сине-красное излучение). Но эти светодиоды достаточно дорогие, поэтому чаще при изготовлении ламп своими руками используют бюджетный вариант – светодиодные ленты.

Светодиодные ленты можно резать на участки, кратные 5 см. Клейкое основание ленты позволяет крепить ее к любой гладкой поверхности. В данном случае лента крепится на пластину радиатора.

Световой поток 1м светодиодной фитоленты (60 светодиодов) находится в пределах 700-900 Лм, а его потребляемая мощность в среднем равна 12 Вт. Для полноценного освещения 0,2 м2 необходимо взять около 120 светодиодов (2 м ленты).

Чтобы правильно подобрать спектр, нужно использовать синие и красные светодиоды в пропорции 1:3. Таким образом, для изготовления лампы достаточно взять 30 синих диодов и 90 красных. Существуют и комбинированные сине-красные диодные ленты.

Исходя из электрических параметров ленты, мощность светильника с таким количеством диодов не будет превышать 24 Вт. Для питания светодиодной ленты используют напряжение 12 В.

Таким образом, входной ток через светодиодную ленту согласно закону Ома не будет превышать 2 А. Теперь остается выбрать источник питания для светильника на 12 В, выходной ток которого будет не менее 2 А. Источник питания с такими параметрами можно купить в торговой сети.

Теперь можно приступать к монтажу всех составных частей фитолампы. Светодиодную ленту нужно разрезать на части по 50 см, затем снять с их обратной стороны защитную пленку и наклеить их на алюминиевую пластину радиатора.

Далее все части ленты соединяют проводами параллельно и подключают к блоку питания, соблюдая полярность подключения. После завершения электрического монтажа необходимо включить лампу и проверить работоспособность всех частей светодиодной ленты.

После проверки правильности монтажа радиатор с диодами крепят к корпусу лампы, провода фиксируют внутри корпуса. Для установки фитолампы к ее корпусу крепят специальные кронштейны или металлические скобки. Фитолампа своими руками из светодиодной ленты для рассады и растений готова.

Делаем светодиодную подсветку для цветов своими руками

Изготавливать светодиодные лампы под цоколь нет смысла. Это не практично. Мы будем использовать светодиодную ленту. Изготовление самодельной фитолампы для цветов сводится к трем пунктам:

1. Рассчитать необходимую мощность светодиодного освещения для цветов.
2. Подобрать модель ленты.
3. Подобрать блок питания.

Расчет мощности светодиодного освещения

Необходимая освещенность для полноценного роста цветов составляет 10000-15000 Люкс. Исходя из этих цифр следует отталкиваться при расчёте подсветки для растений из светодиодов.

Разберем на конкретном примере. Делаем подсветку рассады в коробке размером 0,75 x 0,3 метра. Обеспечим растения освещением 15 000 Люкс.

Наша освещаемая площадь:

0,75м * 0,3м = 0,225 м2

Значит наша требуемая интенсивность света:

15000 Лм/м2 * 0,225м2 = 3375 Люмен

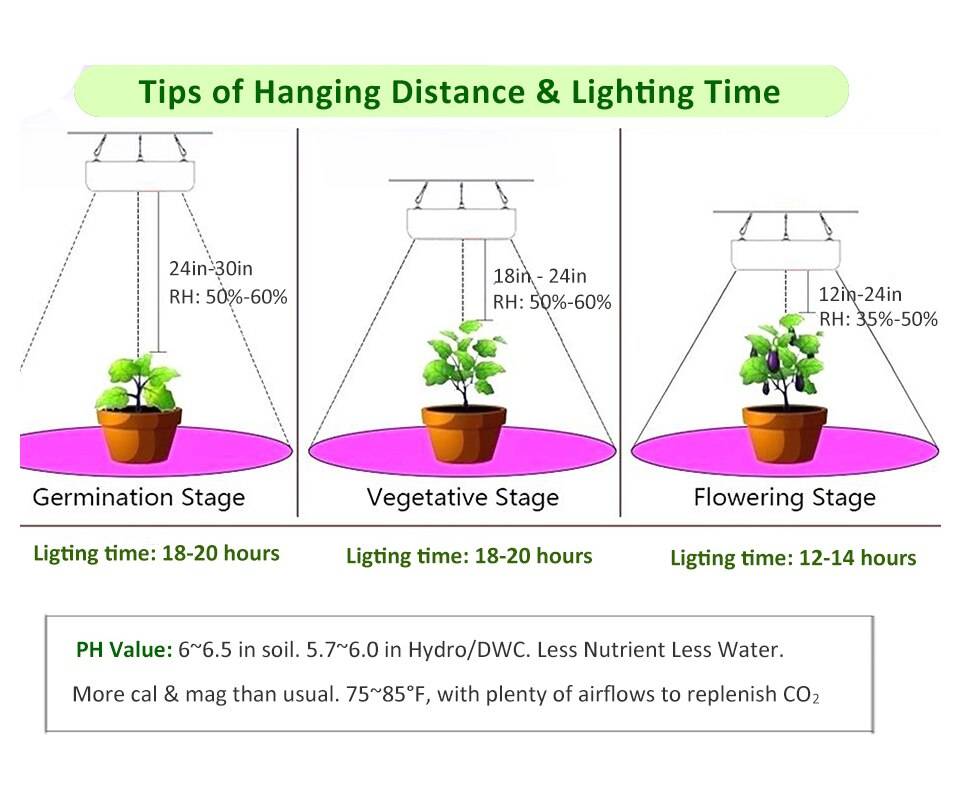

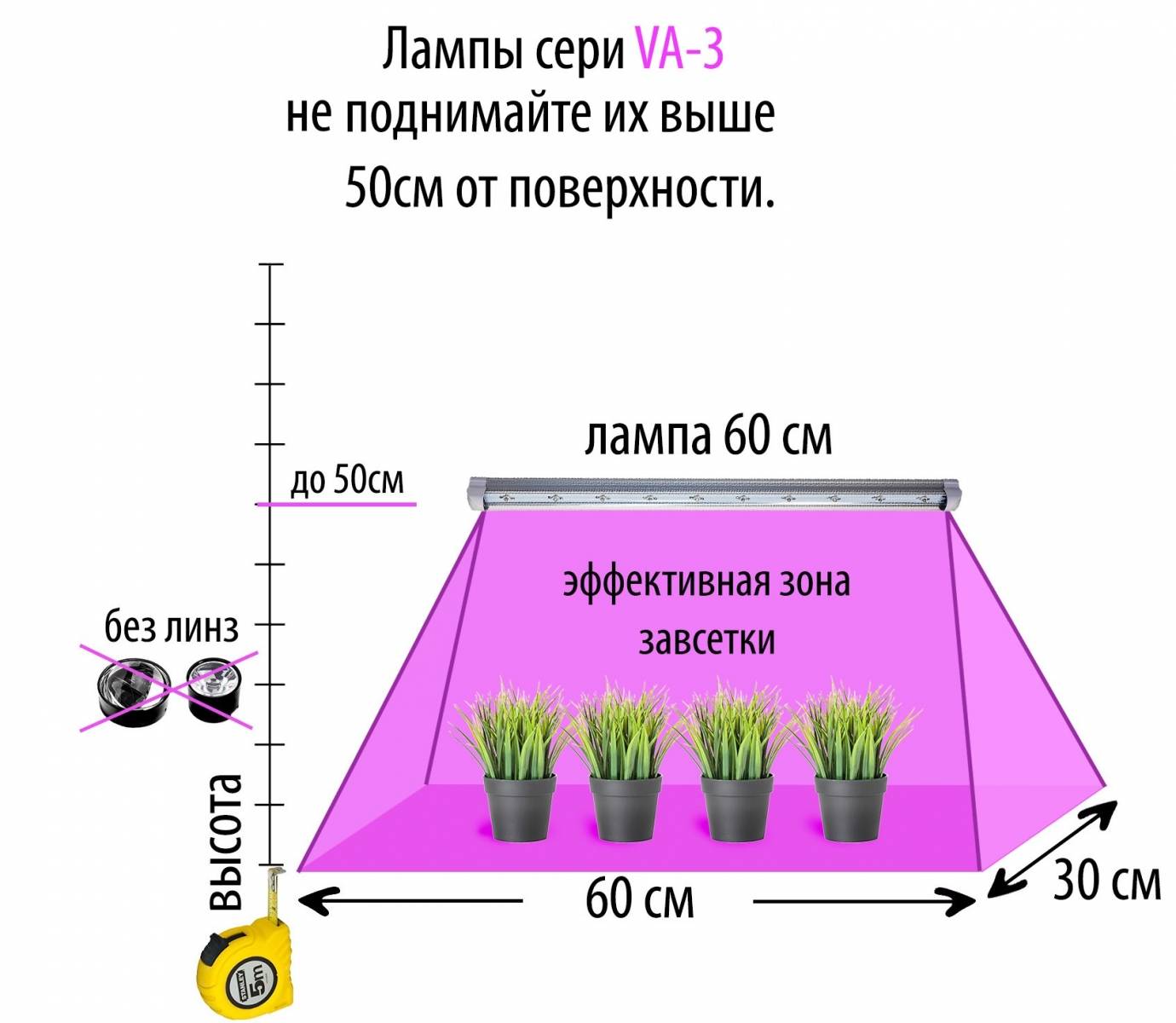

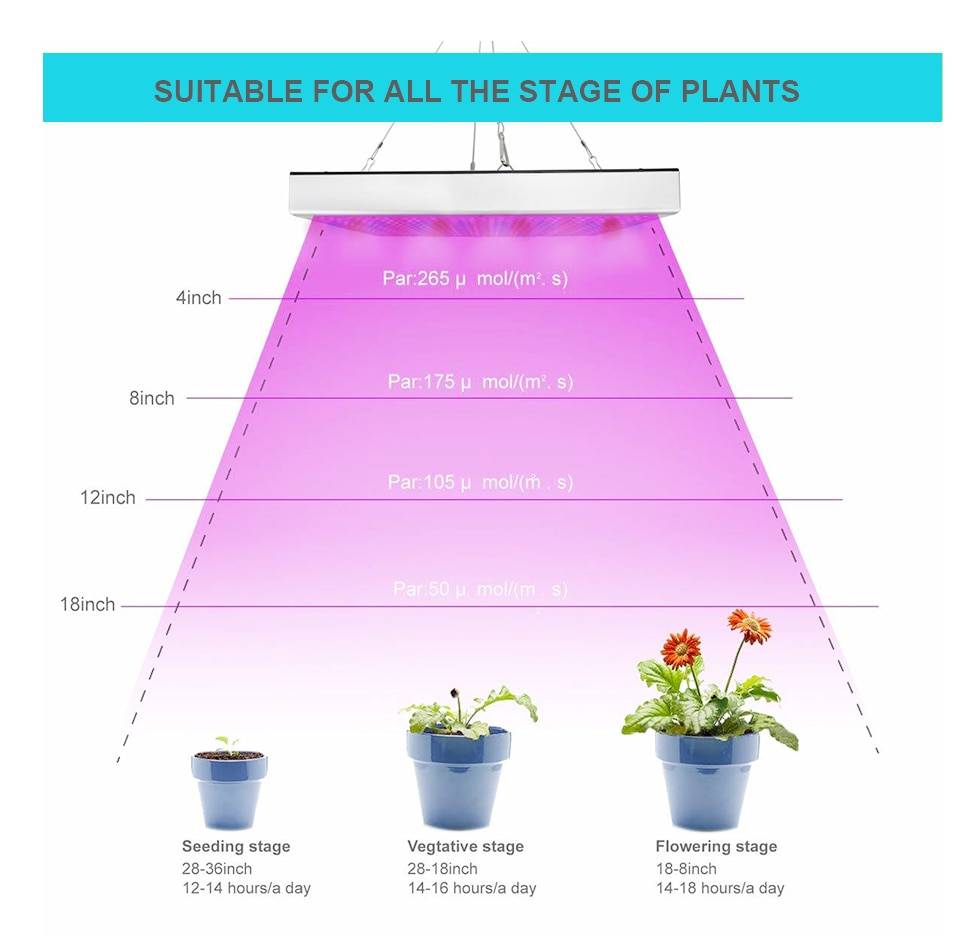

Определим высоту расположения освещения. Полученная интенсивность освещения в 3375 Лм нужна при расположении светодиодных ламп для растений на высоте 1м. Уменьшив высоту в два раза, требуемая интенсивность упадет в 4 раза (закон обратных квадратов). Разместив освещение на высоте 0,5м, получим интенсивность света:

3375 / 4 = 845 Лм

Осталось подобрать LED ленту по этим параметрам.

Подбираем светодиодную ленту для подсветки цветов

Из расчета мы получили необходимую интенсивность света 845 Лм. При наших размерах коробки с цветами, лучше взять 2-4 отрезка ленты, длиной 0,75 м, чтобы равномерно покрыть всю площадь.

Световой поток LED ленты указывается из расчета на 1м. Если нам нужно только 0,75м, то необходимо добавить 25% к заявленной производителем интенсивности светового потока.

845 / 2 * 1,25 (компенсируем длину ленты) = 530 Люмен (для двух отрезков)

845 / 4 * 1,25 = 265 Люмен (для четырех отрезков)

Итоговые параметры ленты:

• Интенсивность света (яркость) 465 Лм;
• Температуру света – комбинируем теплый + холодный (3000К + 6000К);
• Напряжение питания 12В – самый распространенный тип лент.

Нам подойдет SMD3528-W-60led — 3 метра, или SMD2835-W-60led — 1,5м. Здесь можете почитать про маркировку лент.

Выбор блока питания для светодиодных лент

Важно подобрать подходящий для драйвер для питания освещения комнатных растений. Критериев всего несколько:

• Мощность (самый важный);
• тип корпуса;
• дополнительный функционал.

Расчет мощности блока питания. Рассмотрим на примере 3 метров ленты SMD 3528, 60 светодиодов на 1 погонный метр. Мощность 1 п.м. 4,8W. Прибавим 25% запаса на потерю в соединениях и проводниках и получим:

3м (длина) * 4,8W (мощность 1 метра) * 1,25 (запас) = 18W.

Подойдет любой БП мощностью больше 20Вт и напряжением 12В.

Тип корпуса. Бывают корпуса с разным уровнем пыле- влагозащиты, в алюминиевом или пластиковом корпусе с принудительным или естественным охлаждением.

• Степень защиты выбираем в зависимости от условий эксплуатации. При высокой влажности (размещение внутри теплиц) степень защиты должна быть не ниже IP67.
• Материал корпуса выбирайте любой. Преимуществ никаких не дает.
• Принудительное охлаждение необходимо при высокой мощности блока питания (свыше 200W). В противном случае достаточно пассивного охлаждения.

Дополнительный функционал. Блоки питания могут иметь дистанционное управление с пульта, снабжаться lcd экранами, иметь таймеры. Дополнительный функционал приобретайте по желанию. Чем больше функций — тем дороже блок питания.

Подключение ленты к блоку питания

Схема подключения к блоку питания

Подключайте все отрезки лед ленты параллельно к блоку питания. При подключении используйте коннекторы (подробнее про соединение отрезков ленты). Один неразрывный участок ленты не должен превышать длины 5м.

Помните про класс защиты светодиодной ленты для растений и блока питания. Выбирая класс IP20 — размещайте освещение и питание в сухих, незапыленных местах. Если класс IP67,68 — размещать можно даже во влажных теплицах.

Выбор светильников

Важнейший стоящий перед нами вопрос – какие светодиодные лампы для рассады нужно подобрать? Сегодня есть множество типов ламп, применяемых для досвечивания рассады, однако не все из них можно использовать в этих целях.

Свет для саженцев

Далее речь пойдет о самой полезной и часто применяемой подсветке рассады в домашних условиях:

1. Светодиодная подсветка для рассады – фитолампы.

Современные LED-источники света отличаются длительным сроком службы. Светодиодный светильник для рассады обладает рядом достоинств:

• небольшая мощность;
• пониженный показатель теплового выделения;
• их применение дает возможность понизить интенсивность испарения воды, то есть время между поливом возрастает;
• один фитосветильник может сочетать пару оттенков, то есть он способен перекрыть одновременно несколько фитоактивных территорий.

Сегодня каждый желающий может сделать такую универсальную конструкцию, как светодиодная фитолампа для растений, своими руками. Приобрести прибор с максимальной мощностью довольно сложно, так как пока не налажено их массовое производство.

1. Энергосберегающие лампы для выращивания рассады.

Освещение рассады такой лампой очень удобно, так как ее строение достаточно простое – она состоит из встроенного дросселя, и все, что необходимо – это всего лишь вкрутить ее в патрон. Принято различать ЭСЛ для рассады на подоконнике по виду свечения:

• холодный спектр используется главным образом для того, чтобы ускорить рост саженцев;
• теплый спектр является благоприятным вариантом для цветения;
• дневной спектр.

Последняя разновидность применяется как самостоятельный источник искусственного освещения для рассады. Большое преимущество подобных ламп – пониженное потребление электричества и длительный срок эксплуатации. Достоинство и в материальном выражении – один осветительный прибор способен прослужить длительное время, что намного сокращает расходы на приобретение нового светильника.

Энергосберегающие лампочки

1. Люминесцентные лампы для рассады.

Главное достоинство подобных ламп в том, что они не нагреваются, то есть при использовании такого прибора температура воздуха не повышается, что имеет важное значение, если вы хотите вырастить качественную рассаду. Не знаете, как выбрать прибор для освещения? Выбирать стоит те приборы, в световом спектре которых применялись бы синие лучи – они нужны для надежного фотосинтеза. Такой светильник для рассады имеет ряд преимуществ – это продолжительный период эксплуатации и экономичность

Такой светильник для рассады имеет ряд преимуществ – это продолжительный период эксплуатации и экономичность.

1. Натриевые фитолампы для рассады.

Подобные фитолампы для рассады в основном используют уже в более позднем периоде роста для подсвечивания саженцев. НЛВД используют в период цветения и созревания плода, досвечивать в этом случае нужно в том случае, если хотите ускорить процесс роста. Если включать такое освещение для молодой рассады, то расти она начнет очень быстро, однако листья у нее будут более раскидистые.

Такие фитолампы для рассады имеют высокую светоотдачу и длительный период эксплуатации. Их в основном можно применять для фрагментарного света в тепличных условиях, когда главная часть освещения – естественный свет.

Натриевые лампы

1. Металлогалогенная лампа для подсветки рассады.

Подобный источник света является высокоэффективным и приблизительно на 80 процентов приближен к естественной освещенности. HID-лампы считаются универсальными, потому что можно изменить главные свойства светового потока, таким образом делая их наиболее эффективными для определенных целей.

Ошибки при установке и сборке

Среди самых распространенных промахов – приобретение дешевых светодиодов. К сожалению, эффективность некачественных диодов будет очень низкой. Если поддаться искушению купить дешевые диоды, то появляется вероятность того, что поток света и спектр излучения будут недостаточными. Безответственным производителям на руку то, что проверить без специальных приборов эти параметры просто невозможно Особенно следует быть внимательными, осуществляя покупки с китайских сайтов, где за высококачественные модели часто выдают подделки.

Некачественные элементы и сборка – также способны нивелировать все усилия. Обязательно проверьте, чтобы конструкция была надежно скреплена, а ее части – прочными. Не стоит выбирать материалы для корпуса, не дающие воздуху нормально циркулировать, и нестабильный источник питания, который не обеспечивает бесперебойную подачу тока к диодам. Не пытайтесь сэкономить, выбирая драйвер.

Правильно рассчитывайте мощность светодиодов в лампе

Как высчитать общую мощность светодиодов? Какое количество диодов должно быть в лампе? Ответ на эти вопросы зависит от конкретной ситуации

Самое важное в выборе – соотношение между диодом и радиатором (об этом в пункте 6)

Формула для расчета количества диодов довольно проста: М=К×М1, где М – общая мощность лампы (Вт), К – количество диодов, а М1 – мощность одного диода. Однако далеко не все производители предельно честны с покупателями. Чтобы не попасться на удочку, ликвидируем пробел в знаниях.

Допустим, вы выбрали лампу мощностью 54 Вт и на 18 диодов c Алиэкспресс, где производитель заявляет, что мощность каждого диода 3 Вт. Если же измерить ваттметром (прибор для измерения мощности подключенных приборов), то получается, что она выдает 11 Вт.

Нужно учитывать, что диод не может работать на максимуме долго! Итак, посчитаем: 54 Вт делим на 18 диодов, получаем 3 Вт на каждый диод, которые работают на полную! Но такого не может быть! Однако вы платите за 54 Вт номинальной мощности и за 27 Вт реальной мощности (см. информацию выше.) Но по факту замера она выдает 11,6 Вт. Это далеко от 27 Вт.

Реальная выдача диода – половина мощности. Тогда если взять 1,5 Вт мощности каждого диода и умножить на 18 диодов, то получим, что эта лампа должна состоять как минимум из 27 диодов, а не из 18, как есть по факту. Обман? Нет, просто там стоят диоды меньшей мощности, то есть мощностью в 1 Вт, которые работают наполовину от своей мощности. Об этом производители, конечно, не пишут.

Но как это получилось? Берем 11,6 Вт реальной мощности из розетки, делим на 18 диодов. И получаем 0,64 Вт! То есть 0,64 Вт – это как раз почти половина от 1 Вт.

Теперь берем лампу Минифермер.ру. На упаковке написано, что лампа состоит из 12 диодов мощностью 3 Вт – в сумме это 36 Вт, то есть реальная мощность из розетки должна быть 15-18 Вт. Так и есть!

Это означает, что в лампе стоят точно 3-ваттные диоды! Они будут долго работать, и при этом вы получите хороший результат. Так что в информации к лампе должны быть указаны и номинальная мощность, и реальная.

Фитолампа своими руками: фото изготовления

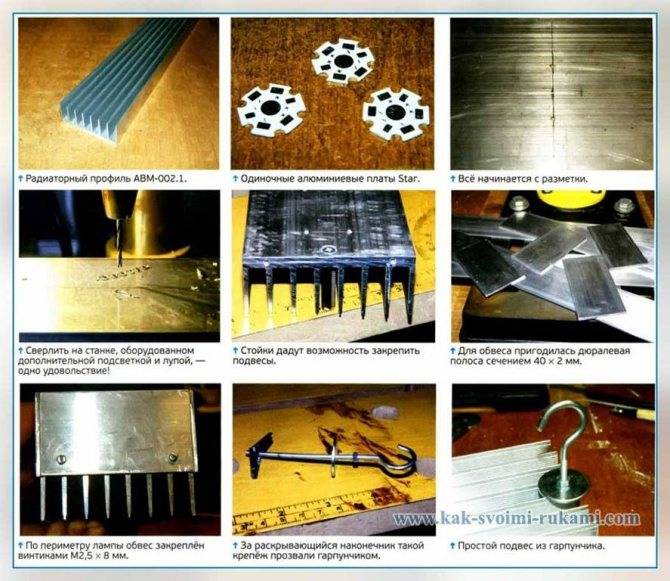

Радиаторный профиль АВМ-О02.1.

Одиночные алюминиевые платы Star.

Всё начинается с разметки.

Сверлить на станке, оборудованном дополнительной подсветкой и лупой, — одно удовольствие!

Стойки дадут возможность закрепить подвесы.

Для обвеса пригодилась дюралевая полоса сечением 40 х 2 мм.

По периметру лампы обвес закреплён винтиками М2,5 ж 8 мм.

За раскрывающийся наконечник такой крепёж прозвали гарпунчином.

Простой подвес из гарпунчика.

Платы Star с напаянными полноспектральными светодиодами.

Почти готовая лампа: платы прикреплены к радиатору и распаяны последовательно.

В корпус 61013 прекрасно поместилась начинка для блока питания на 12 Вт.

Вверху блока расположен выключатель питания.

Корпус 61005025В — не хватает только крышки.

Из одной крышки 610010040L изготовил две для корпуса 61005025В.

Для переключения мощности лампы использовал два драйвера.

На корпусе рядом с переключателем сделал две наклейки — «12» и «36». чтобы не перепутать мощность.

Как просто работать с гарпунчиком! Просверлил отверстие в гипсокартоне. Вставил гарпунчик. закрутил гайку — и крючок надёжно закреплён.

Нижние концы тросиков  зачеканены в алюминиевых трубках.

О. Михайлов, Москва Фото автора

Как сделать фитолампу?

В домашних условиях светодиодную фитолампу для растений своими руками можно сделать за 1,5-2 часа без особенных инструментов. Достаточно разобраться в необходимых материалах и правильно произвести расчеты

Также в процессе изготовления фитолампы своими руками важно уметь держать в руках паяльник

Выбор светодиодов

Источником света могут быть как светодиоды, так и светодиодные ленты с длиной волны около 450 для синих и 660 для красных диодов. Светодиоды допускают корректировку освещения, когда росткам понадобится меньше красного цвета. Ленты обходятся дешевле, но придется размещать две полоски – красного и синего цветов: таким образом, пропорции спектров будут нарушены и эффективность работы снизится.

Что касается пропорций красных и синих светодиодов, то на стадии развития ростков и до появления первых 3-4 листков рекомендуется использовать соотношение светодиода красного цвета к синему 2:1. Дальше росткам требуется больше синего цвета, поэтому пропорция меняется на 1:1.

Существуют специальные светодиодные ленты, которые, помимо универсального сине-красного излучения, содержат часть теплого белого и зеленого. Они не первичны для растений, но необходимы для полноценного цикла развития.

Расчет потребляемого света

Интенсивность светодиодного освещения и количество фитоламп определяется не только количеством, но и местом расположения рассады. Если она находится на подоконнике, то количество необходимого света составит 40 Вт/м², примерно 80 Вт/м² потребуется при отсутствии дневного света. Гроубоксы стандартно оборудованы осветительными приборами из расчета 150 Вт/м².

Если рассматривать расчет света более точно, то его можно определить по формуле Ф= E×S/Kи. Расшифровывается она так:

1. Ф – световой поток, измеряется в люменах (лм).
2. E – освещенность, необходимая для выращиваемого вида растения, измеряется в люксах (лк).
3. S – площадь освещения, м².
4. Kи – коэффициент потери света из-за рассеивания.

Даже при точном вычислении необходимого освещения лампу рекомендуется оснастить отражателями, особенно если она выполнена на основе светодиодных лент. Расчеты необходимого количества света могут оказаться бессмысленными при неправильном расположении осветителя относительно ростков либо когда угол рассеивания слишком мал или нет пересечения между излучением.

Расчет драйвера для светодиодов

Чтобы подобрать блок питания для светодиодной лампы, в первую очередь потребуется вычислить общее падение напряжения всех диодов. Этот параметр указан в описании диода. Затем подберите драйвер так, чтобы суммарное напряжение диодов оказалось меньше, чем выходное напряжение драйвера. На блок питания напряжением 60-83 В можно установить 24-33 диода с падением напряжения по 2,5 В, потому что 24 х 2,5 = 60 В, а 33 х 2,5 = 82,5 В.

Оптимальная мощность блока – 50 Вт. Если в лампе будет много светодиодов, вместо одного мощного драйвера рекомендуется взять несколько маломощных. Блоку питания с мощностью от 100 Вт потребуется сильное охлаждение, и он обойдется дороже двух блоков по 50 Вт. Дополнительным преимуществом в раздельном питании участков лампы окажется удобство ремонта.

Каркас для фитолампы

В качестве каркаса оптимальным материалом считается алюминиевый профиль либо алюминиевая пластина. Диоды нагреваются у основания, а алюминиевая основа рассеивает выделенное тепло. Также используются жестяные пластины, но этот материал хуже отводит тепло, поэтому может потребоваться дополнительное пассивное охлаждение, например в виде радиатора. Собрать устройство можно и из корпуса производственной люминесцентной лампы.

В зависимости от материала для лампы конструкция будет меняться, поэтому точной схемы изготовления нет.

Крепим светодиоды на профиль

Для крепления диодов к профилю или пластине понадобится термоклей и обезжиривающая жидкость (спирт, растворитель).

Последовательность действий:

1. Очистить и обезжирить поверхность пластины/профиля;
2. Обезжирить заднюю сторону светодиода;
3. Нанести термоклей ровным слоем по всей площади основания светодиода.
4. Приклеить светодиоды разного цвета, располагая «плюс» с одной и той же стороны у каждого.

Схемы соединения и пайка

Провода нужно припаять к матрицам диодов, учитывая полярность — «плюс» одного диода соединяется куском провода с «минусом» другого, и так до конца цепи. Во время пайки пользуйтесь металлическим пинцетом в качестве теплоотвода, чтобы не перегреть диоды.

После этого к крайним светодиодам припаивается 2 длинных провода. На каждом из них необходимо сделать пометки «+» и «-» соответственно. Эти провода подключаются к драйверу по схеме, указанной на самом драйвере или в его инструкции. Готово, можно использовать лампу по назначению.

Как подвесить фитолампу

Я использовал такие же крючки для гипсокартона. Просверлив в облицовке окна отверстия 0 10 мм, я закрепил крючки. Вешал лампу на стальном тросике 0 1 мм. На верхнем конце тросина предусмотрен зажим для регулировки его длины (продаётся в любом строй-маркете в отделе такелажа). Нижний конец наглухо зачеканен в алюминиевой трубке. С лампой в гостиной поступил точно так же.

Итак, я сделал две фитолампы на радость жене и её растениям. Всё прекрасно функционирует. Отмечу, что после ночи работы в режиме 36 Вт лампа в гостиной – едва тёплая. В планах ещё сделать третью лампу – в кабинет. Лампы получились мобильными: их легко снять и перенести, например, в теплицу на даче.

Как собрать светильник собственными руками

Сборку следует начать с присоединения диодов к алюминиевому листу с помощью эпоксидного состава или термоклея. Затем пластину с прикрепленными диодами фиксируют на экране светильника. С помощью паяльника припаивают провода к матрице, обратные концы присоединяют к блоку питания. Вентилятор охлаждения закрепляют на пластине из алюминия. В корпусе светильника предварительно следует сделать несколько отверстий для естественной циркуляции воздуха. Пластине из алюминия придается форма для удобного отражения или рассеивания света путем выгибания до определенной конфигурации.

Светодиодная лампа своими руками

Комбинация цветов диодных светильников очень важный параметр при создании фитолампы, поэтому очень важно обеспечить правильное соотношение красного и синего цветов, влияющих на развитие и рост растений. Не стоит забывать о включении в комбинацию зеленого и желтого цветов, которые получаются при отражении света пластинами светодиодного светильника

Не стоит забывать о включении в комбинацию зеленого и желтого цветов, которые получаются при отражении света пластинами светодиодного светильника.

Интенсивность освещения имеет немаловажное значение, поэтому важно менять направление преобладающего потока света в соответствии с поставленными задачами по освещению посадок в теплице. Допускается применять светильники в оранжереях, зимних садах, тепличных комплексах, локальных грядках и мини-парниках

Как сделать фитолампу своими руками?

Для того чтобы самому изготовить фитолампу, важно правильно выбрать спектр цветов. Обычно он подбирается, учитывая состояние комнатных растений и их развитость

В начальной стадии роста достаточно попеременного освещения синим и красным цветами. От того, насколько грамотно будет их соотношение, будет зависеть дальнейшее развитие ростков, но не стоит забывать и о правильном расположении прибора.

От каждого диода излучается свет в форме конуса. Поэтому для равномерного освещения необходимо чтобы все конусы перекрывались друг другом. Чтобы молодые ростки имели хорошо развитую корневую систему, плотный ствол и здоровые листочки, нужно освещать их сначала синими и красными диодами в соотношении 2:1. А уже для подросших цветов можно применять соотношение красного и синего цвета в одинаковой пропорции.

Для изготовления фитолампы собственноручно потребуется старый плафон, также необходимо купить в специализированном отделе или магазине около 30 красных диодов, 20 синих, 10 — для освещения в полдень и столько же — для утреннего освещения. Не забудьте купить led drive, драйвер с ШИМ управлением и автовыключатель. Теперь, когда все необходимое имеется, можно приступать к работе.

Для начала нужно сварить устойчивый каркас, желательно чтобы его ширина совпадала с шириной подоконника, на котором он вскоре и разместится. Затем необходимо закрепить светодиоды на внутренней поверхности плафона, а уже потом установить его на алюминиевую пластину. Светодиодная лампа должна размещаться так, чтобы это было максимально удобно для всех стоящих на подоконнике растений. Изготовленное своими руками устройство очень удобно, поскольку его можно при необходимости регулировать.

Есть и еще один простой способ изготовить фитолампу самостоятельно.

Для изготовления потребуются следующие материалы:

• 2 матрицы 10 Ватт синего цвета и 1 — красного, имеющая такую же мощность
• Кулер
• 1 полоса анодированного алюминия
• 2 инвертора 12 и 24 Ватт
• Старый корпус от настольной лампы
• Эпоксидный клей

С помощью паяльника соединяем провод с матрицей, учитывая полярность. После этого с помощью проводов присоединяем изготовленное устройство к блоку питания. Далее, термоклеем соединяем кулер с блоком питания с алюминиевой полоской. Это будет производить охлаждающий эффект.

В корпусе лампы необходимо будет сделать несколько отверстий для выхода горячего пара. Остается закрепить на алюминиевой полоске светодиоды, затем согнуть ее в дугу, что дает эффект отражения. Теперь можно прикреплять ее к изготовленному корпусу.

Устройство готово! Можете гордиться результатами собственной работы. При аккуратном использовании такого прибора он способен прослужить длительное время.

Как сделать искусственное освещение своими руками дома

Прежде всего, перед сборкой и подключением, необходимо определиться с назначением лампы и разобраться в нуждах имеющихся растений. От этого зависит, какие лампы будет необходимо подобрать для собственноручно сделанного освещения.

Можно сделать фитолампу для рассады своими руками из светодиодной ленты. Светодиоды различаются по цветам, именно от них зависит, какое влияние будет оказывать освещение. На начальных стадиях развития применяются красные и синие светодиоды, далее идут фиолетовые. Для поддержания достаточного количества света необходимо использовать зеленые и желтые светодиоды, которые являются необходимыми во время роста цветка.

В начале, на самых первых этапах роста, применяются синие и красные диоды в пропорции 2 к 1. На два синих — один красный. После окончания роста пропорция становится равнозначной. Интенсивность света не должна быть слишком сильной в начале, это может лишь навредить.

Как сделать фитолампу для растений своими руками из светодиодов? Для этого вам понадобится:

1. Корпус старой лампы;
2. Термоклей;
3. Светодиоды: 10 штук (3800–4300 К полуденного освещения), 10 штук (4800–5300 К с эффектом утреннего света), 20 синего цвета (3GR-B), 20 белого (3HP2C), 30 красного (3GR-R);
4. Два Led Drive (HG2217);
5. Драйвер ШИМ-управления (RLD10).

Необходимо расставить диоды на корпусе в сантиметре друг от друга, после чего скрепить конструкцию с помощью термоклея. Необходимо помнить, что при сборке данного прибора автоматические выключатели выявляются благодаря номинальному току и группой. Для правильной сборки нужно уточнить, каким образом аппарат действует в ситуациях перегрузки сети и коротком замыкании. Имитировать это действие можно перезагрузкой или резким отключением прибора от сети. После чего, убедившись в безопасности устройства и его крепости, попробовать подключить устройство. В случае правильной работы допустить к цветам.
