Насос для откачки канализации: особенности, выбор

Как это может выглядеть в готовом виде

Второй, мобильный вариант, в этом плане лучше. Вдоль одной из стенок резервуара монтируют два прута. Диаметр — чуть меньше диаметра отверстий в корпусе. К верхней части погружного насоса для канализации крепят цепь, к выходному патрубку подключают гофрированную трубу. Далее корпус надевают на установленные прутья, и, как по рельсам опускают устройство на дно. При таком способе монтажа при необходимости насос вытаскивается за цепь. Минус тут только один — необходимость использования гофрированных труб. Их строение приводит к тому, что трубы часто забиваются, соответственно, их надо менять, так как чистить их очень неприятно.

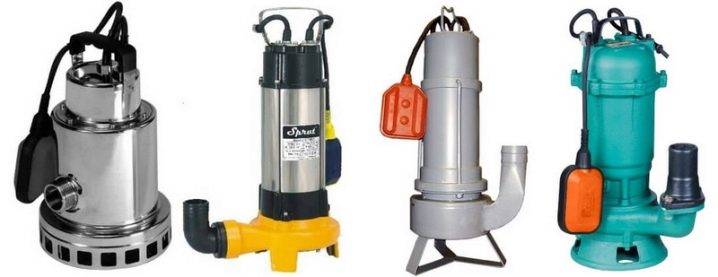

Разновидности фекальных насосов по принципу работы

Фекальный насос необходимо подбирать в зависимости от типа канализации и наличия твердых примесей в загрязненных жидкостях:

• напорный;
• перекачивающий;
• вакуумный;
• туалетный с измельчителем.

Их различие состоит в принципе работы, максимально допустимой температуре отводимой жидкости и наличием или отсутствием измельчителя. Фекальный насос со специальным режущим механизмом не боится засоров и предназначен для перекачки жидкости с любыми твердыми включениями, не превышающими 3,5 см в диаметре.

Принцип работы данного типа оборудования сводится к автоматическому запуску ножей, которые осуществляют измельчение в считаные секунды, а затем насос откачивает получившуюся жидкость в направлении центрального стояка.

Разновидности

Для правильного выбора фекального насосного оборудования необходимо разобраться с его разновидностями:

• погружные устройства;
• поверхностные устройства;
• полупогружные модели;
• бытовые насосные агрегаты.

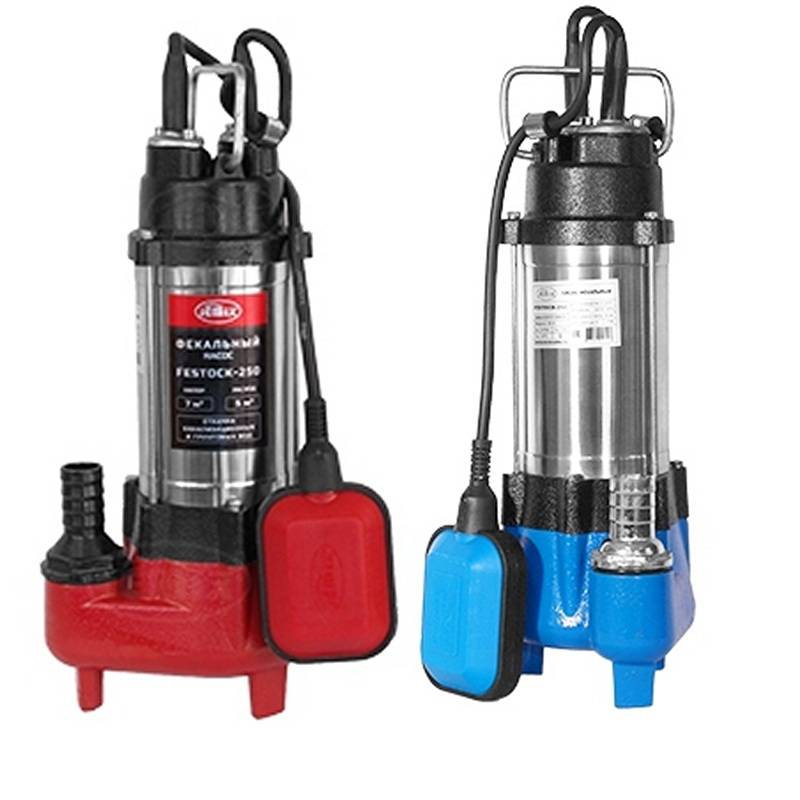

Погружной насос – устройство, имеющее блок на дне накопительного бака, который полностью погружается в перекачиваемую среду. Устанавливается для очистки выгребных ям, а также откачки воды из подвалов. Благодаря качественной гидроизоляции, насосному агрегату не страшно воздействие влаги. Другим, не менее важным преимуществом погружных моделей, является длительный срок службы даже в условиях постоянного перекачивания агрессивных сред, так как они выполняются из нержавейки и чугуна.

Насосный агрегат начинает автоматически функционировать, за что отвечает поплавковый механизм, реагирующий на изменение уровня. Монтаж погружного насоса не представляет собой ничего сложного. Для этого достаточно установить направляющие, по которым насос спускается вниз на тросе. Устройство будет располагаться на специальном патрубке. В случае ремонта насос таким же способом извлекается наверх.

Одним из недостатков погружных моделей является ограничение по температуре откачиваемой среды, которая не должна превышать 40 градусов, поскольку охлаждение узлов насоса происходит благодаря перекачиваемой жидкости. В обратно случае узлы насоса перегреются и выйдут из строя. Погружные устройства перекачивают загрязненные среды, если размер твердых частиц в них не превышает 0.35 мм. В другом случае придется выбрать модель с режущим механизмом. Производительность насоса – 400 м3 в час.

Полупогружные агрегаты с поплавком монтируются на поверхности с канализационными стоками. Часть, отвечающая за перекачку жидкости, непосредственно погружается в воду, а электродвигатель устройства находится над резервуаром. Полупогружной агрегат не справляется с крупными твердыми элементами, так как способен перекачивать загрязненные жидкости с твердыми фракциями размером менее 0.15 см. Основным минусом полупогружного насоса считается невозможность оснастить его измельчителем, вследствие чего его не применяют в промышленном сегменте, а для бытового использования насос вполне пригодится.

Поверхностные устройства отличаются невысокой стоимостью. Обладают небольшой производительностью и не откачивают жидкости с твердыми фракциями диаметром более 0.5 см. Преимуществом насоса является легкость транспортировки. Также поверхностные агрегаты не оснащаются гидроизоляцией, поэтому после эксплуатации они должны храниться в сухом помещении. Воздействие влаги приведет к выходу оборудования из строя.

Фекальные насосы бытового назначения с измельчительным механизмом предназначены для обеспечения бесперебойной откачки сточной воды. Они похожи на обычный бачок унитаза и продаются в любом магазине сантехники. Бытовой насос оснащается накопительным вакуумным устройством, в котором располагается механизм для измельчения твердых фракций и небольшой фекальный агрегат. Вода собирается в накопителе до заполнения, после чего автоматически включаются насос и измельчительный механизм, который перемалывает крупные частицы на более мелкие и направляет все это в канализацию. Существуют и самодельные бытовые насосные агрегаты.

Критерии выбора

Дренажные насосы для фекальной воды | Какой выбрать и купить?

Watch this video on YouTube

Производитель

Безупречную работу насоса обеспечивают соблюдение технологического процесса сборки и оригинальные детали

Заслуживает доверие продукция, изготовленная крупными компаниями, которые уделяют особое внимание качеству. На свои модели они дают продолжительный гарантийный срок

При необходимости выполняется сервисное обслуживание.

Среди известных торговых марок:

• BELAMOS;
• Pedrollo;
• Grundfos;
• JEMIX;
• UNIPUMP;

Есть ли измельчитель “режущий механизм”

Большинство моделей погружных фекальных насосов оснащены режущим механизмом, позволяющим работать с сильно загрязнёнными сточными водами. Данный узел преобразует отходы до однородного состояния. Называется он измельчитель.

Каждый производитель, желая сделать более эффективную модель, оснащает агрегат измельчителями разной конфигурации. Распространённые варианты изготовлены режущими элементами по типу:

• пластинчатых резцов;
• крыльчатки с режущей кромкой;
• резака подобно как у мясорубки;
• крестовидного секача;
• двухлопастных ножниц-ножей;
• комбинированного механизма с лезвиями

Из всех типов измельчителей невозможно выделить самый эффективный вариант

При выборе конструкции лучше уделить внимание долговечности материалов, из которых сделаны рабочие элементы. К примеру, из какой марки стали сделан резак

Максимальный напор, м

Каждый насос обеспечивает определённый диапазон напора. Максимальный показатель высоты водяного столба, образуемого под воздействием агрегата, достигает 275 м.

Пропускная способность, м3/час

Это ориентир производительности агрегата или его пропускной способности. При выборе подходящей модели нужно учитывать объём сточных вод и размеры отстойника, куда производится слив отходов. Единица измерения – кубический метр за час. Некоторые модели характеризуются производительностью до 80 м3/ч.

Глубина погружения / всасывания,м

Этот показатель определяет максимальную глубину, на которую допускается опускать насос со шлангом

Важно знать данный параметр. Просчёт в меньшую сторону чреват неспособностью конструкции к применению в более глубоких ямах или водоёмах

Обычно показатель максимальной глубины соответствует длине сетевого кабеля.

Глубина до зеркала воды, м

Это один из главных критериев выбора модели. Он определяется расстоянием от верхнего уровня грунта до поверхности воды. Показатель находится в прямой зависимости от производительности и мощности агрегата. При глубине от 1,5 до 7 м можно воспользоваться насосом поверхностного типа. Если глубина более 7 м, рекомендуется установка погружного оборудования.

Среди широкого ассортимента насосов есть модели, способные работать на глубине от 1,2 м до 90 м.

Потребляемая мощность, Вт

Данный показатель отражает производительность агрегата. Чем выше мощность, тем больше пропускная способность насоса. Измеряется значение в Вт. Представленные модели имеют мощность от 18 до 14600 Вт.

Диаметр резьбы выходящего отверстия (G)

В насосах используют следующие диаметры резьбы: 1; 1 ¼; 1 ½; 2; 2 ½; 2 ¾; 3; 4; ½; ¾. Выбранная модель должна соответствовать параметрам используемого трубопровода.

Есть ли защита от перегрева

Большинство погружных моделей бытового назначения работают так, что двигатель остывает под воздействием перекачиваемой воды. Этой защиты достаточно при эксплуатации агрегата с небольшой нагрузкой. Для обеспечения продолжительной или экстремальной работы рекомендуют насосы, оснащённые системой защиты от перегрева. Автоматическое отключение происходит при срабатывании электронного термодатчика, реагирующего на перегрев двигателя.

Защита от сухого хода

Это система автоматического отключения агрегата в случае понижения уровня жидкости ниже критической отметки. Наличие такой опции в приоритете у покупателей.

Вес

Насос крепится на патрубке под тяжестью собственного веса

Поэтому важно при выборе агрегата учесть способ его установки и вес конструкции. Предпочтение отдаётся легковесным, но высокопроизводительным моделям

Виды насосов

Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:

1. Фекальный;
2. Санитарный;
3. Дренажный;
4. Комбинированный.

Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

Фото – погружной

Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.

Туалетные модели имеют ряд преимуществ:

1. Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
2. Его легко можно установить своими руками;
3. Доступная цена.

Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).

Фото – санитарный

Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:

1. Поверхностный;
2. Погружной.

Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.

Фото – дренажный

В зависимости от виды монтажа бывает стационарный и подвижный.

У дренажных моделей много достоинств:

1. Простота использования;
2. Эти насосы отлично подойдут для выкачки малых объемов из канализации;
3. Высокие показатели прочности и долговечности;
4. Доступность;
5. Возможен подбор на любые потребности;
6. Производительность.

Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.

Достоинства:

1. Промышленный идеально подходит для экстремальных условий работы;
2. Чрезвычайно высокая производительность и эффективность;
3. Способность переработки больших объемов отходов.

Недостатки:

1. Высокая стоимость;
2. Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.

Погружные модели

Устройство изначально создается с учетом того фактора, что будет использоваться с различными агрессивными веществами. Поэтому при изготовлении узлов и механизмов используется чугун или нержавейка.

До того, как выбрать такой фекальный насос нужно учесть, что он при работе должен находиться на дне колодца. Оснащение его специальным выключателем и блоком автоматики позволяет функционировать автономно.

Насос с режущим механизмом монтируется следующим образом:

• На дне колодца укрепляют патрубок;
• Вдоль поверхности стены располагают направляющие для его спуска;
• К прибору прикрепляют цепь или очень прочный трос;
• Опускают агрегат по направляющим;
• На патрубке он фиксируется под действием своего же веса.

Когда возникает необходимость произвести ремонт, он легко извлекается с помощью троса по направляющим. Для дачников этот вариант оборудования практически идеальный. Он отличается простой конструкцией и удобством в эксплуатации.

Смотрим видео, о погружных моделей:

Решая проблему, какой фекальный насос для своего септика выбрать, обратите внимание, что погружной аппарат с мощностью 40 кВт. Он способен поднимать до 400 м³ стоков на высоту в два десятка метров за один час. Основное предназначение этого оборудования – перекачка стоков со всевозможными примесями, как длинноволокнистыми, так и твердыми

Для уверенности в качественном отводе больших включений лучше установить фекальный насос с установленным на нем режущим механизмом

Основное предназначение этого оборудования – перекачка стоков со всевозможными примесями, как длинноволокнистыми, так и твердыми. Для уверенности в качественном отводе больших включений лучше установить фекальный насос с установленным на нем режущим механизмом.

Один из видов полупогруюных устройств — вертикальный

Особенность монтажа полупогружных насосов — необходимо установить его так, чтобы мотор был над водой. Способ установки зависит от модели, он прописан в инструкции к изделию. Вообще есть несколько способов монтажа:

• Делают площадку на стенке резервуара, на ней закрепляют оборудование. При таком способе установки надо следить, чтобы уровень жидкости не поднимался выше площадки — верхняя часть корпуса не герметична. Контролировать уровень можно при помощи автоматики — датчиков, которые подают сигнал на включение и отключение.
• Установка на плавающей подушке. Такой способ монтажа бывает у небольших полупогружных фекальных или дренажных насосов бытового назначения.
• Совсем небольшие модели, которые называют еще «бочковыми» могут навешиваться на борт.

Несмотря на все достоинства данная модель используется не так часто. В основном фекальный насос для канализации приобретают погружного или поверхностного типа.

Название/производитель	Мощность	Подъем/напор	Подача/производительность	Примечания	Цена
ФГП 20/10 (L=1,3 м)	2,2 кВт	10 м	20 м3/час	Максимальный размер частиц 15 мм	400$
НЦИ-Ф100	0,5 кВт	8 м	100 м3/час	Центробежный с измельчителем	1525$
ФГС50-12,5	4 кВт	12,5 м	50 м3/час	Максимальный размер частиц 15 мм	760$
ФГС30-10	2,2 кВт	10 м	30 м3/час	Максимальный размер частиц 15 мм	515$

Популярные производители и модели

1. Grundfos Sololift. Оптимальное решение для загородного дома или дачи. Особенно в тех случаях, когда точка забора находится ниже расположения стоков. Может комплектоваться режущим механизмом, который справляется с измельчением бумаги и прочих отходов. За счет этого допускается прокладка труб меньшего диаметра, что существенно экономит средства покупателя. Модель универсальная, надежная, долговечная, проста в монтаже и не портит внешнего вида помещения, если устанавливать ее в санузле.
2. Grundfos Unilift CC. Одноступенчатый дренажный насос погружного типа. Обратный поток не допускается благодаря наличию клапана с отверстием и поворотным диском.
3. SFA. Бытовой фекальный прибор, монтируемый под сантехникой. Есть измельчитель. Поставляется в нескольких модификациях: Silence, Sanivite, Sanicom и Sanidouche.
4. Jemix. Мощность моделей – от 400 Вт, перекачка воды – 100 л/мин в минуту с помощью STP-200 и 270 у модификации STP-100.

Насосы можно поделить на два типа: для холодных и горячих стоков. Агрегаты с режущим элементом выдерживают до 40о, комплектуются переходной муфтой для соединения унитаза с канализационным оборудованием. Устройства без измельчителя могут обслужить сразу несколько сантехнических приборов.

Насосы фекальные для горячих стоков подключаются к любому типу сантехники и выдерживают до 95о С. Модификации без ножей работают при 90о перекачиваемой жидкости, устанавливаются под раковинами, посудомоечными машинами и в ванных комнатах.

Рейтинг фекальных насосов

Помочь разобраться в том, как все же выбрать фекальный насос для выгребных ям и септиков поможет рейтинг популярных моделей.

Грундфос Сег

Фекальный насос Grundfos Seg – самый востребованный, ведь в нем в лучшем виде представлено немецкое качество. Это оборудование считается профессиональным, но очень часто применяется в условиях частного дома. Используется для труб малого диаметра (до 4 см). Справляется с перекачкой стоков даже на большие расстояния. За счет того, что в установке есть измельчитель, агрегат может успешно использоваться при перекачке нечистот с мусором и различными примесями.

Важные характеристики фекального насоса от Грундфос:

• Мощность – 900 Вт.
• Напряжение – 220 В.
• Температурный режим – до +40⁰.
• Глубина погружения – не более 10 м.
• Вес – 38 кг.

Насос Грюндфос имеет такие преимущества, если опираться на отзывы потребителей:

• Чугунный, прочный корпус.
• Имеется регулятор скорости работы.
• Есть система защиты от перегрева.
• Он мобильный, цена доступна.
• Корпус герметичный.
• Прост в обслуживании.

Фекальный насос Grundfos Seg

Джилекс 150/6

Этот фекальный насос для откачки канализации изготовлен в России, чем и объясняется его доступная цена. Это бытовая модель, часто даже используется единоразово. Несмотря на это установка эффективная. Тип – погружной (до 8 метров), корпус надежно защищен. Мощность всего 400 Вт, подобные насосы для откачки выгребных ям найти сложно, зачастую их мощность выше. Среди преимуществ:

• Долговечность.
• Современный дизайн.
• Автоматическое функционирование, есть защита двигателя от перегрева.
• Хорошая производительность.
• Простота ухода.
• Небольшой расход электроэнергии.

Фекальный насос Джилекс 150

Вихрь ФН-1500Л

Еще один отечественный представитель. «Вихрь» отличается надежностью и хорошей производительностью. В конструкции имеется режущий механизм, который может измельчить даже довольно крупные частички. В корпус «Вихрь» не попадают стоки, так как он имеет надежную защиту. За счет присутствия автоматики, не требует обслуживания в процессе эксплуатации.

Работает от напряжения в 220 В, мощность 1,5 кВт, корпус изготовлен из чугуна, а измельчающие ножи из стали.

Фекальный насос Вихрь ФН-1500Л

Pedrollo BC 15/50

Бренд Педролло итальянский, поэтому и цена агрегата довольно высока. Но качество его работы вполне ее оправдывает. Корпус его изготовлен из нержавейки, а рабочая камера из чугуна. Это профессиональное оборудование, так как работает от сети 380 В. Максимальная глубина погружения – 5 м. Нормально работает фекальный насос Pedrollo при температуре нечистот до +40⁰ и размерах фракций 5 см.

Гном

Под таким названием скрывается дренажно-фекальный насос погружного типа, который сумеет откачать:

• Дождевые воды (ливневая канализация).
• Стоки (обычная канализация).

Фекально-дренажный насос «Гном» рассчитан на перекачку нечистот с вязкостью не выше 1200 кг/м³, при этом размер органических частиц не может быть больше 5 мм. Температурный показатель стоков может достигать +65⁰.

Критерии грамотного выбора

Подбирая подходящую модель для бытовых нужд, следует ориентироваться прежде всего на то, какие функции она призвана выполнять, какими характеристиками обладает.

Область применения агрегата

Планируя задействовать агрегат только для полива огородных грядок из расположенного поблизости водоема либо для осушения затопленного погреба, можно обойтись прибором производительностью в 120л/мин.

Предполагаете задействовать насос при обустройстве дренажной системы – отдавайте предпочтение при выборе более мощным агрегатам

Размер твердых элементов, которые способен «переварить» агрегат, указан в инструкции к конкретной модели. В продаже можно найти модели, предназначенные только для слабо загрязненной воды, в структуре которой может присутствовать лишь небольшое количество песка. В широком ассортименте представлены и агрегаты, успешно справляющиеся даже с мелкими камнями.

Планируя использовать агрегат для откачки грязной воды, включающей волокнистые структуры и разногабаритный мусор, стоит рассмотреть вариант приобретения фекального насоса.

Агрегаты для перекачивания особо загрязненных жидкостей оснащены измельчителями, способными перемалывать твердые включения на малые фракции

К тому же агрегаты этого типа создаются из материалов, обладающих повышенной прочностью, и не боятся воздействия агрессивной среды. А потому имеют более продолжительный срок службы, чем обычные садовые насосы для грязной воды.

Производительность и напор

Приобретая насос для грязной воды, особое внимание уделяйте его техническим характеристикам:

• Производительность – количество перекачиваемой жидкости за минуту.
• Напор – способность выталкивать воду на определенную высоту.

При расчете необходимой мощности устройства следует учитывать, что соотношение длины по вертикали и горизонтали будет равно 1:4. Это значит, что один метр вертикального трубопровода будет соответствовать четырем метрам горизонтального.

Беря в расчет такое соотношение, не составит труда также рассчитать максимальную глубину всасывания насоса для конкретных условий

Если при выполнении расчетов для выбора устройства у вас возникают сомнения, дополнительно проконсультируйтесь у специалиста.

Место расположения всасывающего клапана

Всасывающие отверстия могут располагаться в дне прибора или верхней его части над моторным отсеком. Устройства, всасывающие клапаны которых расположены в дне корпуса, демонстрируют куда большую эффективность. Они способны практически без остатка откачивать воду из резервуара.

Устанавливая такой прибор на дне загрязненного бассейна или естественного водоема, стоит быть готовым к тому, что в момент откачивания помимо воды он «прихватит» и осевшие иловые отложения

Для осушения водоемов и заполненных резервуаров стоит выбирать агрегаты, всасывающие клапаны которых расположены на корпусе в верхней части. «Верхние» насосы более долговечные за счет того, что размещение всасывающего патрубка над моторным отсеком сводит риск повреждения рабочей камеры при попадании крупных частиц к минимуму.

При работе с насосами, всасывающие отверстия которых размещены в дне устройства, опытные хозяева рекомендуют размещать агрегаты на специальных подставках.

Поплавок автоматического отключения

Автоматика хоть и повышает стоимость оборудования, но она позволяет предупредить перегрев мотора.

Поплавок представляет собой устройство в виде пластиковой плавающей коробки. Внутри ее помещен электрический кабель и стальной шарик. Он реагирует на изменение уровня воды и замыкает/размыкает контакты переключателя.

Наличие такого поплавка автоматизирует процесс и обеспечивает защиту внутренних механизмов устройства от перегрева при работе «всухую»

Главным достоинством устройства является то, что он одновременно выполняет две функции: выступает в роли датчика уровня воды и служит исполнительным элементом управления насосом.

Потратив немного больше средств на прибор, оборудованный системой автоматики, вы можете не беспокоиться, что после откачки воды будет он работать «всухую». Единственное – раз в несколько месяцев поплавковый выключатель рекомендуется промывать струей воды под давлением от загрязнений. Профилактическая чистка позволит избежать прилипание поплавка к выводящему патрубку.
