Что такое эжектор для насосной станции и зачем он нужен

Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

  • Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
  • К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  3. Включить насос примерно на 10-20 секунд и сразу отключить.
  4. Открыть кран и стравить часть воздуха из системы.
  5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  6. Снова включить насос.
  7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  8. Открыть любой водопроводный кран.
  9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Правила эксплуатации

Продолжительность срока службы насоса или станции, оснащённой эжектором, напрямую зависит от соблюдения правил эксплуатации .

Соблюдать основные технические моменты необходимо начиная с установки эжектора. Требуется правильно соотнести глубину источника и мощность насоса. И уже исходя из этих параметров, определиться с местом установки эжектора.
Нет смысла ставить эжектор встроенного типа на маломощный насос, который с трудом справляется с подъёмом воды из более глубокой скважины или колодца. Такое инженерное решение – лучший выбор для забора воды из поливных баков или неглубоких колодцев до 10 метров.
Для скважин глубже десяти метров необходим мощный насос с высокой производительностью (эжектор можно установить вблизи скважины, в кессонной камере)

А для подъёма воды с глубины от 15 до 40 метров, необходимо разместить эжектор внутри скважины, опустив его в воду.
Для всех насосов поверхностного типа крайне важно, как именно размещён внешний погружной эжектор. Чтобы сберечь оборудование от сбоев и продлить срок эксплуатации, трубы, идущие к поверхности от эжектора, необходимо разместить строго вертикально

Если не соблюдено это правило установки, в трубопровод может проникнуть воздух, что резко снизит КПД системы, а в ближайшем будущем выведет насос из строя.
Наиболее продуктивной считается глубина до 20 метров. Хотя эжекторы традиционно опускают ниже. Однако коэффициент полезного действия в таком водопроводе не обрадует хозяев. С увеличением глубины работа насоса ухудшается и помочь ему не в состоянии даже самый удачно сконструированный эжектор.

Обман клиентов при строительстве колодца — очень распространенное дело в РФ. Будьте внимательнее!

Об одном из самых больших месторождений России вы сможете прочитать в нашей интересной статье .

Один из самых интересных и в то же время неизвестный широкой публике полимер описан в материале по http://greenologia.ru/othody/sinteticheskie/nefteprodukty/polimery/polietilenovyj-vosk.html ссылке.

В обязательное техническое обслуживание включается регулярный замер давления в водопроводе. Если не установлен специальный датчик, можно использовать манометр для измерения давления в автомобильных шинах. Для этого откручивается защитная крышка на гидроаккумуляторе.

Чтобы поднять давление в системе и обеспечить её эффективную работу, автомобильным насосом накачивается воздух под кожух гидроаккумулятора – между резиновой грушей и металлическим корпусом. Давление обязательно контролируется датчиком – оно должно соответствовать техническому паспорту изделия.

Рейтинг лучших моделей

Калибр СВД-770Ч+Э

  • Тип эжектора: погружной
  • Глубина всасывания: 30 м
  • Максимальный напор: 50 м
  • Производительность: 1752 л/час
  • Мощность электродвигателя: 770 Вт
  • Конструкция:
  • объем гидравлического бака — 20 л
  • диаметр отверстия выхода — 1¼ дюйма (31,8 мм)
  • температура воды — до 40 °C
  • защита от сухого хода
  • Масса: 17,2 кг
  • Разработка/Производитель: Россия/Китай

Плюсы

  • отличное приобретение для дачного участка или загородного дома
  • работает на 5 с плюсом, нормальная стоимость

Минусы

пластиковая резьба в месте подсоединения

От 7390 ₽

Модель разработана отечественными инженерами, но производится на заводах КНР, поэтому и некоторые недоработки: пластиковые резьбы на соединениях долго не проживут — надо сразу менять, а это дополнительные расходы.

Grundfos JPD 4-47 PT-V

  • Тип эжектора: чугунный с антикоррозийным покрытием
  • Глубина залегания воды: 27 м
  • Максимум напора: 47 м
  • Скорость всасывания: 3 600 л/час
  • Потребляемая мощность: 860 Вт
  • Конструкция:
  • объем гидравлического бака — 18 л
  • диаметр выхода — 25,4 мм (1 дюйм)
  • Размеры/Вес: 327х588х416 мм/20 кг
  • Страна производитель: Дания

Плюсы

  • компактные размеры, тихая работа
  • известная компания делает качественную технику

Минусы

не выявлено

От 13234 ₽

Эта модель разработана для частных строений, чтобы нормализовать давление внутри домашнего водопровода при частых перепадах, отлично справляется с перекачкой воды из глубоких колодцев.

SPERONI APM 150/25

  • Тип эжектора: погружной
  • Глубина всасывания: 40 м
  • Максимальный напор: 49м
  • Производительность: 1 500 л/час
  • Мощность электродвигателя: 1,5 кВт
  • Конструкция:
  • объем гидравлического бака — 25 л
  • центробежный насос
  • защита от перегревания и сухого хода
  • автоматика контроля над уровнем воды
  • Масса: 27 кг
  • Страна производитель: Speroni APM, Италия

Плюсы

  • качественная сборка, тихая, но весьма производительная работа
  • без напряжения выкачивает воду с глубинных скважин

Минусы

не выявлено

От 20800 ₽

Модель изготовлена из материалов высокого качества, имеется автоматическая защита двигателя от перегрузок и работы без воды, используется в бытовых и производственных системах водоснабжения.

Marina APM 200/25

  • Тип эжектора: погружной
  • Глубина залегания воды: 25 м
  • Максимум напора: 45 м
  • Скорость всасывания: 3 000 л/час
  • Потребляемая мощность: 1,5 кВт
  • Конструкция:
  • объем гидравлического бака — 25 л
  • автоматический контроль над уровнем воды
  • защита от работы без воды
  • Вес: 27,7 кг
  • Страна производитель: Италия

Плюсы

  • невысокое потребление энергоресурсов
  • корпус и все детали из устойчивого к коррозии металла

Минусы

не выявлено

От 24230 ₽

Модель разработана для перекачивания только чистой воды без примесей с больших глубин, отлично работает со скважинами глубиной не более 50 м.

Top Aqua AUJCB-800 эжекторная

  • Тип эжектора: погружной
  • Глубина всасывания: 20 м
  • Максимальный напор: 45 м
  • Производительность: 2 400 л/час
  • Мощность электродвигателя: 800 Вт
  • Конструкция:
  • объем гидравлического бака — 24 л
  • диаметр выходного патрубка — 1¼”
  • Масса: 16 кг
  • Страна производитель: Россия

Плюсы

  • компактные размеры и малый вес
  • простая установка и несложное использование

Минусы

не выявлено

От 6450 ₽

Модель разработана для перекачивания воды из колодцев или скважин не глубже 20 м, только для чистой жидкости с содержанием примесей не более 50 г/куб. м.

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

Паровые

При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

Пароструйные

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды с помощью пароструйного эжектора

Газовые

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

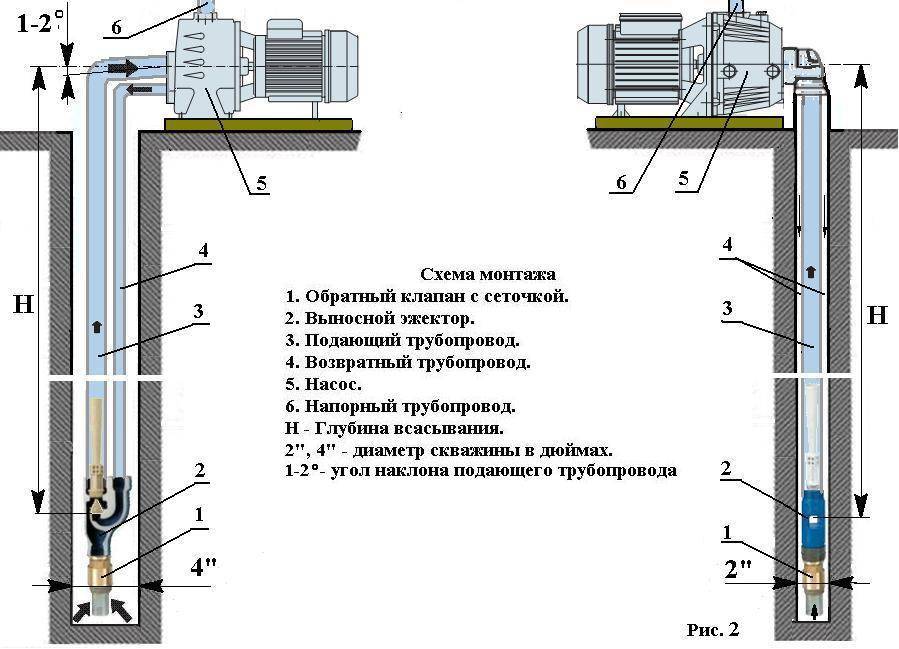

Схема монтажа двух типов эжекторных насосов

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.

С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.

Устройство и принцип действия установки

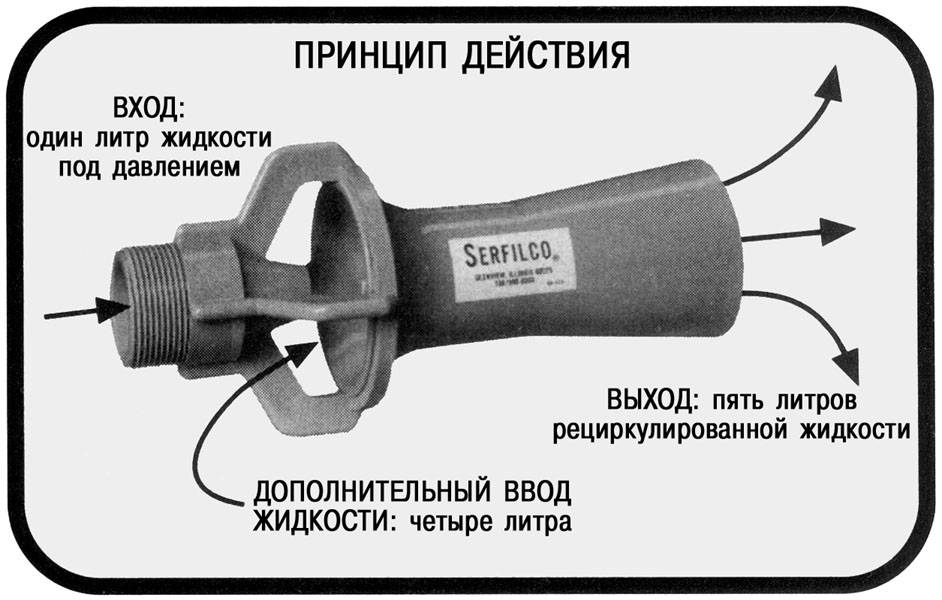

Эжектор – устройство, предающее энергию двигающейся с большой скоростью среды  другой, менее подвижной. В сужающемся сечении аппарата возникает зона пониженного давления одной из сред, провоцируя подсос второй среды в ее поток.

Что дает возможность ей передвигаться и удаляться от точки всасывания, используя для движения энергию первой среды.

Внутреннее устройство эжектора. Это оборудование используется для обеспечения добавочных метров подъема воды и страхования насоса или станции от нежелательного сухого хода в случае внезапного понижения уровня скважины

Установки с внутренним эжектором предназначаются для перекачки воды из неглубоких, не более 8 м, скважин, накопительных резервуаров, колодцев или водоемов. Отличительная черта устройства – способность «самовсасывания», позволяющая захватывать воду, находящуюся ниже уровня входного патрубка. Поэтому для корректной работы аппарата требуется предварительная заливка его водой.  Рабочее колесо устройства нагнетает жидкость, отправляет к входу в эжектор, создавая тем самым эжектирующую струю.

Она, продвигаясь по сужающейся трубке, разгоняется. Соответственно, давление внутри струи уменьшается. Таким образом, и давление внутри камеры всасывания так же существенно уменьшается. Если подключить к входному патрубку трубу и опустить ее в воду, она начнет с силой всасываться в устройство. Далее жидкость отправляется в камеру всасывания, замедляется и направляется по диффузору к выходу, постепенно увеличивая свой напор.

Насосная станция с выносным (слева) и внутренним (справа) эжектором. Оборудование с выносным эжектором может быть установлено на приличном расстоянии от колодца или скважины

Еще одна разновидность поверхностных установок –  насосная станция с выносным эжектором. Их отличает наличие внешнего эжектора, погружающегося в источник водоснабжения. Устройство и сфера применения установок в целом такая же, как и у аналогов с внутренним эжектором. Существенное отличие – возможность использования устройства на глубинах более 10 м. Кроме того такие насосы чрезвычайно требовательны к условиям монтажа внешнего эжектора. Трубы, соединяющие его с насосом, должны быть установлены строго вертикально, иначе входная магистраль может быть завоздушена и потеряет работоспособность.

Наиболее оптимально использовать такое устройство для работы на глубине 15-20 м, хотя некоторые производители указывают как максимальную отметку в 45 м. Понятно, что с увеличением высоты подъема характеристики работы насоса ухудшаются. В целом устройства с выносным эжектором имеют меньший КПД, чем с внутренним.

Он составляет всего лишь 30%.  Зато они позволяют избавиться от шума, создающегося аппаратом, и дают возможность  размещать установку в нескольких десятках метров от колодца.

Правила эксплуатации

Продолжительность срока службы насоса или станции, оснащённой эжектором, напрямую зависит от правил эксплуатации.

Соблюдать основные технические моменты необходимо начиная с установки эжектора. Требуется правильно соотнести глубину источника и мощность насоса. И уже исходя из этих параметров, определиться с местом установки эжектора.

Нет смысла ставить эжектор встроенного типа на маломощный насос, который с трудом справляется с подъёмом воды из более глубокой скважины или колодца. Такое инженерное решение – лучший выбор для забора воды из поливных баков или неглубоких колодцев до 10 метров.

Для скважин глубже десяти метров необходим мощный насос с высокой производительностью (эжектор можно установить вблизи скважины, в кессонной камере). А для подъёма воды с глубины от 15 до 40 метров, необходимо разместить эжектор внутри скважины, опустив его в воду.

Для всех насосов поверхностного типа крайне важно, как именно размещён внешний погружной эжектор. Чтобы сберечь оборудование от сбоев и продлить срок эксплуатации, трубы, идущие к поверхности от эжектора, необходимо разместить строго вертикально

Если не соблюдено это правило установки, в трубопровод может проникнуть воздух, что резко снизит КПД системы, а в ближайшем будущем выведет насос из строя.

Наиболее продуктивной считается глубина до 20 метров. Хотя эжекторы традиционно опускают ниже. Однако коэффициент полезного действия в таком водопроводе не обрадует хозяев. С увеличением высоты работа насоса ухудшается и помочь ему не в состоянии даже самый удачно сконструированный эжектор.

В обязательное техническое обслуживание включается регулярный замер давления в водопроводе. Если не установлен специальный датчик, можно использовать манометр для измерения давления в автомобильных шинах. Для этого откручивается защитная крышка на гидроаккумуляторе.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображений

Фото из

Использование эжектора в откачке с глубины свыше 7 м

Насос-автомат с конструктивно встроенным эжектором

Конструкция устройства для повышения напора

Модель насоса-автомата с выносным эжектором

Применение в системе автоматического полива

Вариант подключения эжектора к поверхностному насосу

Самодельные модели эжекторов для оснащения насоса

Обратный клапан на всасывающем отверстие

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

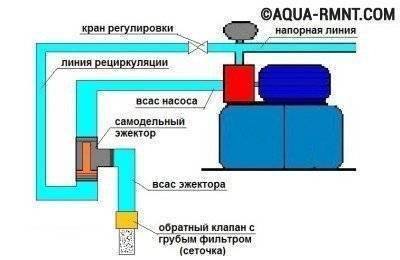

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Изготовление эжектора своими руками

Чтобы сделать прибор самостоятельно вам потребуются следующие детали:

  1. Тройник выступит в качестве основы для устройства.
  2. Штуцер станет проводником потока с высоким давлением.
  3. С помощью муфт и отводов будет производиться сборка эжектора и его подключение к системе.

Вышеперечисленные детали для сборки прибора своими руками собираются в определенном порядке:

  1. Нужно взять тройник с торцами, рассчитанными на резьбовой монтаж. Резьба должна быть внутренней.
  2. В нижнюю часть тройника нужно вкрутить выпускным патрубком вверх штуцер. Нужно вкрутить в тройник основу штуцера, располагая выпускной патрубок внутри основы прибора. При этом патрубок не должен выделяться на противоположной стороне тройника. Если он очень длинный, тогда прибегают к его обтачке. Короткий штуцер наращивают, используя полимерную трубку. Интервал от торца тройника до торца штуцера должно быть около 2-3 мм.
  3. К расположенному над штуцером верхней части тройника присоединяют переходник. Его один торец оформлен под наружную резьбу, его крепят к основе будущего прибора. Вторая сторона оборудуется как обжимной фитинг под металлопластиковую трубу, по ней будет циркулировать вода из скважины за пределы прибора.
  4. Еще один фитинг нужно установить в нижнюю часть тройника, где уже стоит штуцер. Это будет уголок (отвод), на него будет установлена труба линии рециркуляции. Поэтому перед установкой требуется обточить нижнюю резьбовую часть штуцера до 3-4 ниток резьбы.
  5. В боковое ответвление крепят второй уголок, который заканчивается цанговым зажимом для установки подводящего трубопровода, по которому течет вода от скважины.

Резьбовые соединения устанавливают на полимерный уплотнитель. Если вместо труб выступает погонаж из полиэтилена, то в качестве цанговых фитингов под металлопластик используют обжимные элементы, которые рассчитаны на обратную усадку полиэтилена. Трубы из сшитого полиэтилена могут гнуться в любом направлении, благодаря чему на уголках можно сэкономить.

После сборки эжектора требуется произвести его подсоединение к насосной станции для дома. Если устройство будет подключено вне колодца, тогда насосная станция с внутренним прибором, если же эжектор опустится в шахту под воду, тогда оборудование с внешним агрегатом.

Тогда в последнем случае к собранному устройству нужно будет подключать три трубы:

  1. Одна из них будет присоединяться к боковому торцу тройника. Ее погружение будет происходить почти до самого дна, ее торец нужно снабдить сетчатым фильтром в корпусе-стакане. Эта труба нужна для организации потока с напором.
  2. К нижнему торцу тройника следует присоединить вторую трубу. Ее следует подключить к напорной линии, которая выходит из насосной станции для дома. Благодаря этому в эжекторе будет создан поток, который будет двигаться с большой скоростью.
  3. К верхнему торцу присоединяют третью трубу. Ее необходимо вывести на поверхность, подключив к всасывающему патрубку насоса. Благодаря эжектору по этой трубе будет идти увеличенный напором поток.

Первая труба должна целиком скрываться в воде, две другие выходят из нее на поверхность.

Эжектор – это незаменимый прибор для создания хорошего напора воды, а также для защиты от работы вхолостую подающего оборудования. Его можно купить вместе с насосной станцией или собрать своими руками. Он будет на протяжении длительного времени эффективно работать, обеспечивая даже из глубокого источника бесперебойную подачу воды.

Самостоятельное изготовление эжектора

Простейшее устройство вполне возможно изготовить самостоятельно. Для этого понадобится тройник нужного диаметра и штуцер, который должен располагаться внутри этого тройника. В том случае, если штуцер слишком длинный, его понадобится обрезать или обточить. Если же, наоборот, короткий, то надставить хлорвиниловой трубочкой нужной длины, совпадающей со штуцером по диаметру. Поскольку устройство нужно будет закрепить на насосе, понадобится еще и переходник с углами, образующими необходимый поворот с переходом на трубу.

Составляющие для самостоятельной сборки эжектора: 1- тройник; 2 — штуцер; 3 — хлорвиниловая трубка; 4 — переходник для металлопластиковой трубы; 5 — угол НхМП; 6 -угол НхВ; 7 — угол НхМП

Процесс изготовления эжектора проходит в несколько этапов:

  • Подготовка штуцера. Шестигранный элемент детали нужно обточить, получив из него конус с основанием чуть меньше, чем диаметр наружной резьбы штуцера. Резьбовая часть укорачивается, оставить можно не более четырех ниток резьбы. Затем резьбонарезным инструментом выправляем подпорченную резьбу и продолжаем ее с заходом на конусную часть, таким образом, чтобы штуцер легко можно было вкрутить в тройник.
  • Подгонка деталей эжектора. В тройник до упора узкой частью вкручиваем штуцер. При этом выходное отверстие не должно заходить за грань среднего отверстия тройника более чем на 1-2 мм. Кроме того внутренней резьбы тройника нужно оставить не меньше, чем 4 нитки. Если оказалось, что не хватает резьбы тройника, еще немного  стачиваем резьбу штуцера. Если же выходное отверстие штуцера коротко, надеваем на него хлорвиниловую трубку, если длинное – стачиваем.

Сборка устройства

  • . Проверяем соответствие деталей и окончательно вкручиваем штуцер, обязательно уплотняя резьбу любым подходящим герметиком. Далее собираем из подготовленных  элементов необходимый переходник для крепления на трубу.

Схема включения нашего самодельного эжектора в линию насосной станции

Эжектор – незаменимое устройство для увеличения напора воды и обеспечения защиты от нежелательного сухого хода подающей установки. Его можно приобрести в комплекте с насосной станцией, а можно собрать самостоятельно. В любом случае он будет долго и эффективно работать, обеспечивая бесперебойную подачу воды даже из глубокой скважины.

Выбор места установки

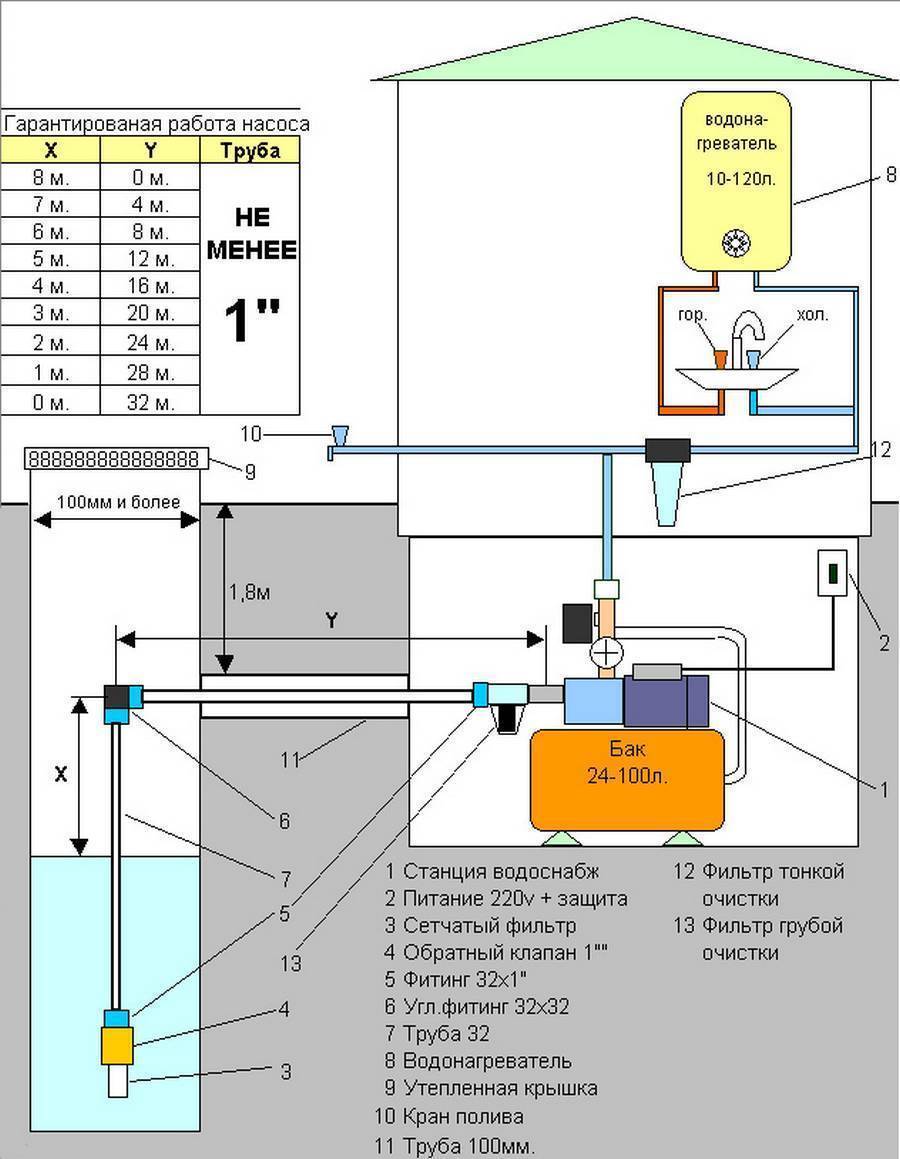

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

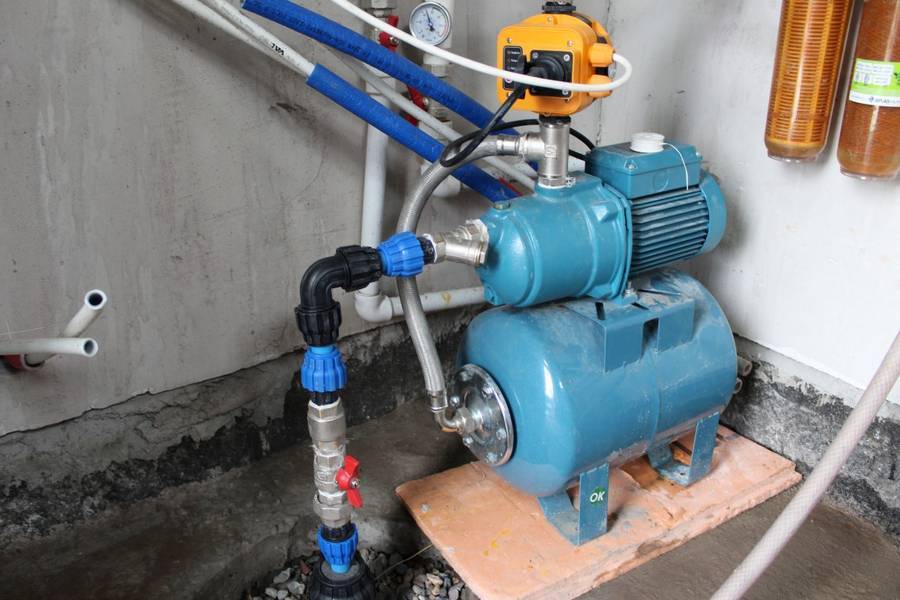

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

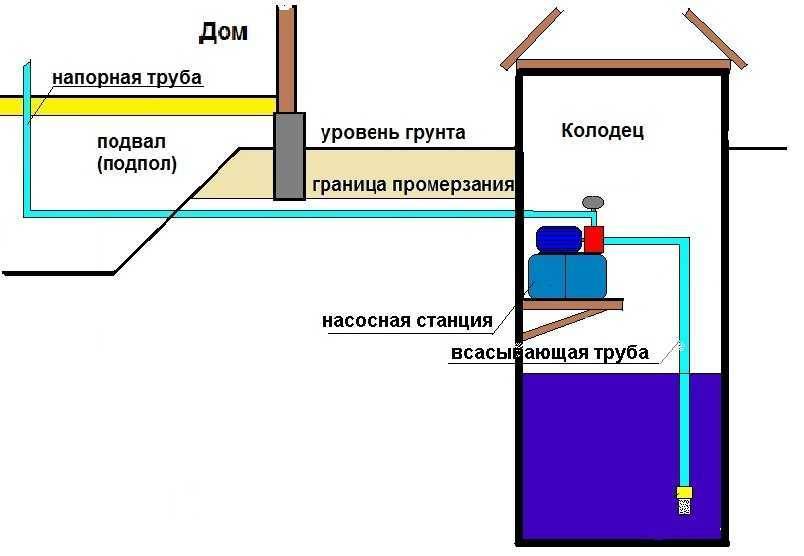

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Виды эжекторов

Насосные станции оборудуются эжекторами двумя разными способами. Обычно приспособление выступает, как часть самой помпы и тогда считается внутренним. Но существуют ситуации, когда выгоднее вынести эжектор для воды отдельным внешним блоком. Хоть это и сопровождается потерей производительности.

Встраиваемый эжектор

Такая конструктивная особенность позволяет значительно уменьшить габариты установки. Насос сам создаёт первичное давление в механизме эжектора, и делает забор жидкости для рециркуляции. Устройство не боится ила и песка, которые могут присутствовать в потоке. И если жидкость нужна для полива, то даже можно не фильтровать воду, поступающую из скважины.

Используется, когда глубина залегания не больше 10 метров. Но это максимальная величина и для работы уже потребуется очень мощный мотор для насоса. Расположение воды на расстоянии 7-8 метров позволяет использовать обычную поверхностную помпу, которая создаёт достаточный напор для ведения большого домашнего хозяйства.

Но уровень шума, создаваемый эжектором, очень высок. Поэтому существует необходимость оставлять насос за пределами дома. Лучше всего, когда над скважиной монтируется небольшое техническое помещение, в котором и располагается поверхностный насос с эжектором.

Внутренний эжекторИсточник oboiman.ru

Вынос приспособления

В этом случае эжектор находится в той части трубопровода, которая погружена в скважину. Поэтому в последнюю опускается сразу две трубы, одна из которых отвечает за рециркуляцию. При этом требуется увеличивать диаметр скважины, что несёт дополнительные расходы, не считая удвоения материалов для трубопровода.

Но такая система выступает, как вынужденная мера. Потому что применяется там, где подземные воды находятся на большой глубине. Такая конструктивная особенность позволяет поднимать обычным насосом водяную струю даже с глубины в 50 метров. Хоть КПД системы и снижается до 35 %. Но при этом весь основной шум от работы системы остаётся далеко за пределами дома.

Придётся также установить дополнительный бак возле помпы. В нем будет создаваться давление для работы линии рециркуляции, чтобы снять нагрузку с насоса. А последний можно устанавливать прямо в доме. Например, в подвале. Лишнее расстояние до скважины компенсируется эжектором и не повлияет на общую производительность.

Видео описание

В этом видео объясняется, как работает насосная станция с выносным эжектором:

Модели для разного состояния транспортируемой среды

Существуют эжекторы специфического назначения:

  • Название пароструйных говорит само за себя. В этом случае из сопла в камеру смешивания поступает поток пара. Он создаётся в начале линии рециркуляции на поверхности. Горячая струя выносит наверх порцию жидкости. Чаще всего используется для откачки воды из трюма судна.
  • Газовая промышленность применяет эжектор для откачивания газа, который скапливается в замкнутом пространстве.

Есть эжектор воздушный, который использует эффект Вентури. Проходящий через сопло воздух повышает динамическое давление, но в то же время снижает статическое. Создаётся вакуум, который и подаёт откачиваемый воздух наружу.

Пароструйный эжекторИсточник bullion.ru

Отличие от инжектора

Хоть оба устройства работают струйным способом, их принцип действия разительно отличается. Назначение же механизмов одинаковое. Подавать наверх жидкость или газ.

Но насос с эжектором для отсоса воды из источника подаёт на неё активный рециркуляционный поток с огромной энергией. Смешиваясь жидкости устремляются наверх, одновременно создавая эффект самовсасывания.

Инжектор для насосной станции действует по-другому. В нем происходит сжатие газов или жидкостей. И подача наверх происходит просто из-за давления.

Видео описание

В следующем видео показана насосная станция с эжектором, принцип работы, которой основан на эффекте Бернулли. Пошагово описан весь процесс подключения к источнику для водоснабжения дома:

Коротко о главном

Собираясь обустроить на участке насосную станцию для водоснабжения домашнего хозяйства, необходимо проверить на какой глубине залегает вода. Ведь если она расположилась от поверхности дальше, чем на 10 метров, придётся бурить скважину большого диаметра. Это нужно, чтобы погрузить в неё выносной эжектор. Иначе поверхностный насос просто не справится.

Но если глубина воды лежит в пределах 7 метров, то можно использовать насосную станцию со встроенным эжектором. В этом случае расходы на оборудование системы значительно снизятся. А продуктивность системы позволить бесперебойно обеспечивать водой все домашнее хозяйство.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
