Описание и характеристики ёмкости системы отопления: буферной, аккумулирующей, накопительной

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

1. Подготовка системы, слив теплоносителя.
2. Определение места врезки.
3. Приваривание отводов к отходящему от котла трубопроводу.
4. Нарезание резьбы и установка запорной арматуры.
5. Приваривание обводного трубопровода котла.
6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

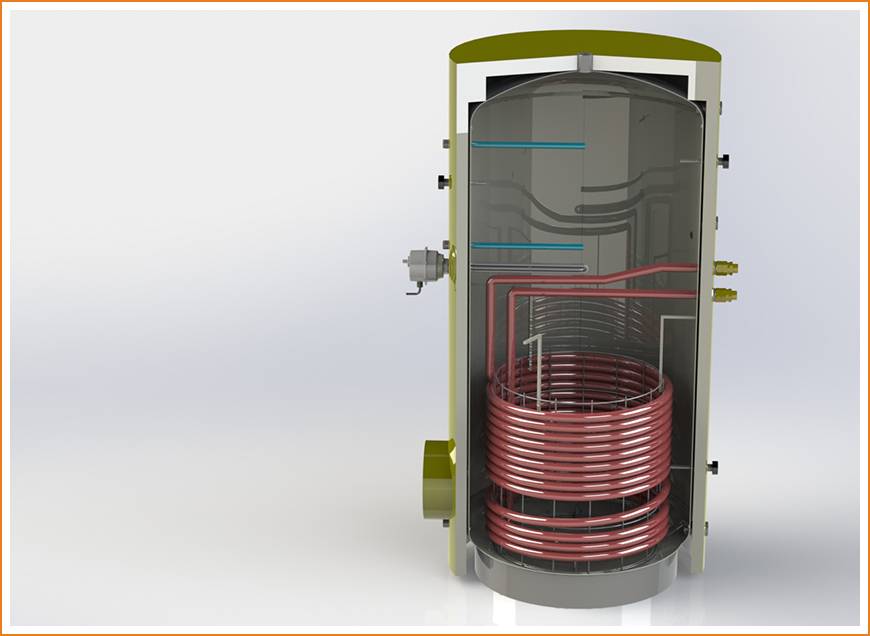

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

• Простые – не имеющие внутри дополнительных узлов.
• Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

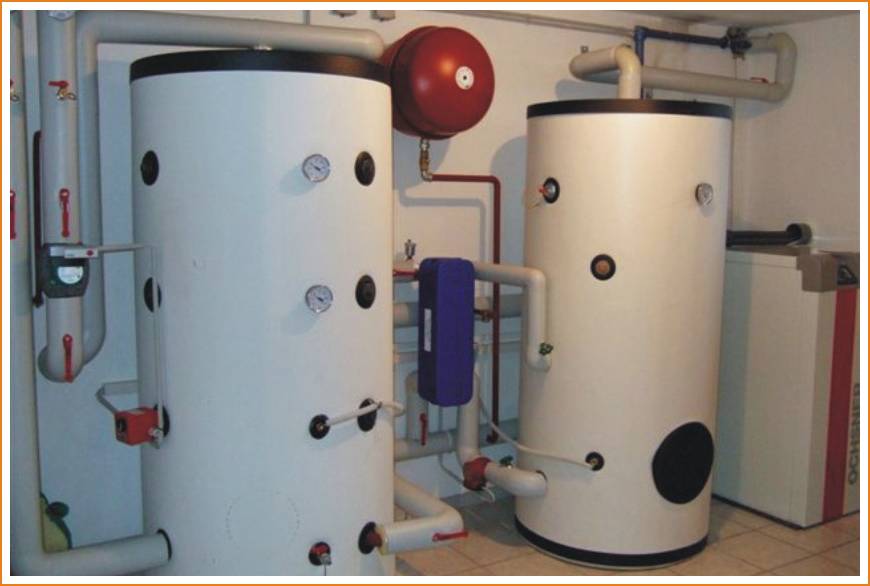

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

• основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
• теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
• внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
• присоединительные штуцера, врезанные в основную емкость;
• погружные гильзы для установки термометра и манометра.

Схемы подключения

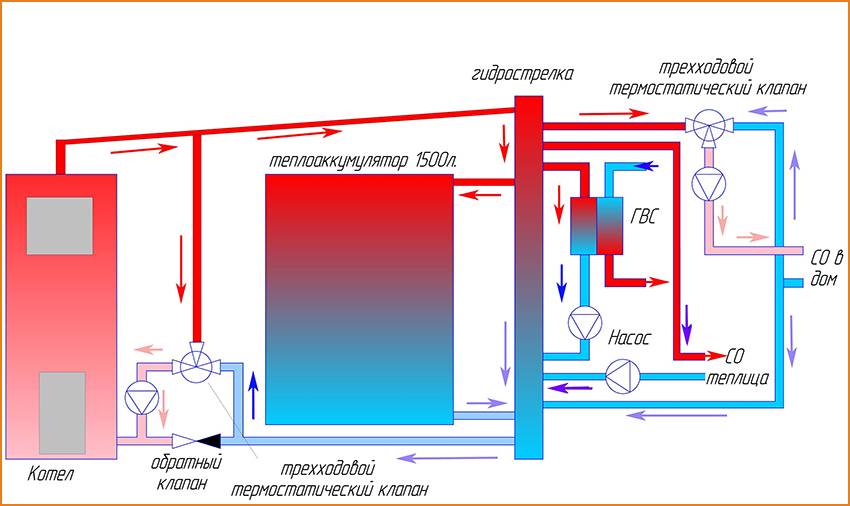

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

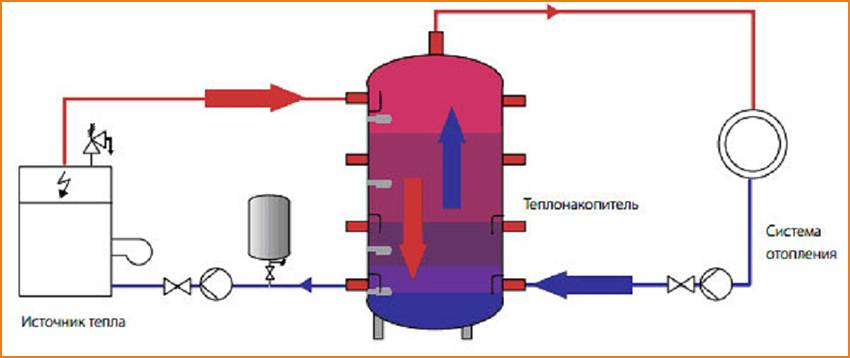

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• ГВС;
• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Срок окупаемости буферной емкости

Дополнительные расходы при установке теплоаккумулирующей емкости в приведенном выше примере составят:

1. Стоимость буферного бака с утеплением емкостью 1200 л – от €240 до €750.
2. Монтажные работы €100.

Итого: от 340 до 750 евро. В среднем – 500 евро.

Вложения окупаются за счет экономии топлива, рационального использования выработанного тепла.

За 1 час отопления без сжигания топлива экономится около 3 кг дров (стоимостью около 0,12 евро/кг) или 1 кг угля (стоимостью 0,15 евро/кг).

За сезон время отопления без работающего котла составит: 10 часов в сутки * 180 дней = 1800 часов.

Таким образом, экономия за один отопительный сезон составит:

• на дровах – 1800 часов * 0,12 евро/кг = 216 евро.
• на угле – 1800 часов * 0,15 евро/кг = 270 евро.

Теперь легко посчитать, что стоимость покупки и установки теплоаккумулирующего буферного бака окупится примерно за 2÷3 сезона (500 евро/216-270 евро). А в следующие годы сократит расходы на отопление на 30÷40%.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

• еврокуб из пищевых материалов;
• тэн 3000 Вт, 3 штуки;
• футорка с прокладками G2″ на G1″1/4, 5 штук;
• муфта D32 — G1 1/4″, 2 штуки;
• адаптер-переходник G1″1/4, 2 штуки;
• контргайка G1″1/4, 5 штук;
• сгон G1″1/4 30 см, 2 штуки;
• сантехнический лён или специальная паста;
• герметик;
• карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

• Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как включается намного реже.
• Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

Особенности эксплуатации твердотопливных котлов

Этот конденсат — вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Закрытый тип с естественной циркуляцией Также довольно простая схема обвязки с малым числом теплопотребителей.

Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества: защита котла от перегрева; работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления; простота и удобство в пользовании котлом, возможность загружать его в любое время; обеспечение стабильной температуры на всей площади помещения; возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства. Эта жидкость передается напрямую через трубную магистраль к теплоизлучателям. Однако, случаются ситуации, когда к некоторым вычислениям приходится прибегать и самостоятельно. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла.

Топливом для них выступают уголь, дрова, пеллеты. При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.

Первая стадия работы — котел загружен и запущен. Подсоединение пойдет на смесительный узел. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо. Далее обеспечиваем слив и наполнение системы.

К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Для теплоаккумуляторов, рассчитанных на высокие показатели давления, обычно применяются емкости с тороидальными верхней и нижней крышками. Как подключить твердотопливный котел Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы: Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале. Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку.
Обвязка твердотопливного котла с теплоаккумулятором

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

• Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
• Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

• Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
• Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.
