Спорные моменты
Всем известно, что спорные ситуации между потребителем (абонентом) и энергоснабжающей организацией возникают нередко. Со счетчиком «Матрица» эта проблема решается быстро. Данные по потреблению отправляются в центр сбора информации, откуда можно получить любые показания прибора.
Кстати, счетчик прямого включения «Матрица» тут же передает информацию, если в него пытаются несанкционированно влезть. То есть, поставщик электроэнергии будет сразу же знать о том, что потребитель что-то проделывает с прибором без участия представителя энергоснабжающей организации. По сути, происходят действия воровства электрического тока.
Умные электросети сегодня становятся неотъемлемой частью нашей жизни. Так вот электросчетчик «Матрица» является одним из элементов системы АИИС КУЭ. Необходимо отметить, что сам прибор изготавливается по технологии ADDAX.
Источник
Функциональные характеристики
Итак, счетчик «Матрица» (трехфазный) может:
- оценивать потребляемую мощность электрической трехфазной сети;
- контролировать дисбаланс мощности;
- передавать необходимую информацию (счетчик снабжен PLC-модемом современного типа), передача производится по силовой линии;
- хранить эту информацию до определенного срока: до начала года или месяца, некоторые модели производят хранение посуточно;
- контролировать напряжение на всех фазах отдельно;
- проводить контроль магнитного поля;
- проводить многотарнифный контроль и учет (есть возможность использовать до шести тарифов с установкой и регулировкой по дням);
- устанавливать максимальное и минимальное напряжение, при котором сеть будет работать;
- в некоторых моделях устанавливается реле, отвечающее за защиту внутренней электрической сети от короткого замыкания (реле может быть основным или дополнительным).
Так как температурный режим эксплуатации прибора учета и контроля электроэнергии имеет диапазон от -40С до +70С, то установку его можно проводить на улице. Единственное требование – это монтаж внутри металлического ящика или щита, у которого степень защиты – IP-54. Сам счетчик «Матрица» крепится в щите на DIN-рейку. И еще один немаловажный функционал – это дистанционное управление.
Высокая надежность и безопасность прибора от проникновения внутрь обеспечивается различными датчиками:
- датчик, с помощью которого контролируется возможность вскрытия корпуса счетчика;
- возможность вскрытия клеммной коробки;
- датчик, который определяет правильность подключения проводов к клеммам по фазам;
- датчик тока дифференциального;
- датчик, который реагирует на сильное воздействие магнитного поля внешнего типа.
Кнопка счетчика. Что делать, если счетчик отключился.
На передней панели (7 серия) счетчиков МАТРИЦА расположена функциональная кнопка:
В счетчиках МАТРИЦА 7 серии Extra предназначена для перехода в служебный режим, а также для включения/отключения основного реле счетчика.
Служебный режим вызывается нажатием кнопки, информация листается последующими нажатиями кнопки. Выход из служебного в пользовательский режим происходит автоматически по истечению таймаута указанного в конфигурации (отсчет начинается от последнего нажатия кнопки). Более подробно можно узнать в статье Дисплей счетчика.
В счетчика МАТРИЦА 7 серии Lite предназначена для перелистывания экранов дисплея, а также для включения/отключения основного реле счетчика.
Для переключения экранов в ручном режиме, кратко нажмите на функциональную кнопку — экран сменится на следующий.
По умолчанию, экраны дисплея сменяются с периодичностью в 5-10 сек в автоматическом режиме. Если на дисплее счетчика нет индикации, хотя на него подано питание, то, возможно, он настроен на отключение через некоторое время простоя, для экономии питания. Для просмотра информации на дисплее кратко нажмите на функциональную кнопку — дисплей включится.
Для смены экранов на дисплее на функциональную кнопку необходимо нажимать кратко. Если вы зажмете функциональную кнопку на 2 сек., то при определенной конфигурации счетчика реле в вашем счетчике может отключится и на дисплее будет отражаться авария следующего вида:
В таком случае, чтобы обратно включить счетчик, снова зажмите функциональную кнопку на 2 сек.
Если счетчик отключен из Центра, тогда будет отражаться авария следующего вида:
Как правило, такая ситуация возникает при отсутствии оплаты счетов за электроэнергию. В этом случае включить реле счетчика длительным нажатием кнопки не удастся и команду на включение можно отправить только из Центра. Для включения реле счетчика в этом случае оплатите счета за электроэнергию и свяжитесь с энергокомпанией, обслуживающей ваш счетчик.
Если значок реле на вашем счетчике моргает, это значит, что счетчик готов к включению и ожидает подтверждения от абонента. В этом случае зажмите кнопку более, чем на 2 с и реле счетчика включится.
При определенной конфигурации, счетчик может отключиться по одному из следующих параметров:
- Превышение максимального тока;
- Превышение дифференциального тока;
- Превышение напряжения;
- Превышение мощности (разрешенной мощности);
- Превышение температуры
В этом случае после возвращения параметра в разрешенный диапазон, счетчик должен автоматически включиться через некоторый промежуток времени, как правило от 5 до 60 мин, в зависимости от конфигурации. Для включения счетчика до окончания этого промежутка времени, можно попробовать использовать функциональную кнопку таким же способом, как описано выше. Счетчик включится, если он сконфигурирован необходимым образом.
В том случае, если счетчик не включается после отключения в течении длительного промежутка времени (более 2 часов), свяжитесь с энергокомпанией, обслуживающей ваш счетчик.
Источник
Принцип работы электронного счетчика электроэнергии
До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микроэлектроники, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электронные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.
Для электронных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности
Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф
Данные приборы способны автоматически определять тот или иной тариф.
Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.
Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.
Работает многотарифный электронный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.
Таким образом, принцип действия электросчетчика в электронном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.
Срок службы электросчетчика, когда нужно менять
Класс точности электросчетчика
Как снимать показания электросчетчика
Установка электросчетчика в квартире
Как самостоятельно проверить электросчетчик
Подключение электросчетчика Матрица
Перед заменой счетчика обязательно нужно выключить автомат, дабы перекрыть подачу напряжения. Старый прибор демонтируется, и монтируется, соответственно, новый. Не всегда габариты и монтажные отверстия двух приборов совпадают. Но учитывая, что современные модели монтируются на DIN-рейку, установочные процесс упрощается.
Не так просто выбрать счетчик. Какая фирма представит товар лучше? Какая компания выгоднее в плане цены? Есть несколько брендов, которые уже отлично себя зарекомендовали. Среди них та самая Матрица. Специалисты уверяют, что эти электро-системы надежны, многофункциональны, могут похвастаться высокой степенью защиты.
Как обеспечивается экономия
Матричный счетчик электроэнергии обеспечивает высокоточный учет потребляемого электричества, используя дифференцированный тариф, по которому стоимость электричества зависит от времени суток. Потребитель может самостоятельно установить для себя подходящий режим работы бытовых приборов, чтобы платить за электричество меньше.
Устанавливая счетчик Матрица, потребители электроэнергии лишают себя риска хищения электроэнергии недобросовестными людьми. Общая потеря электричества объекта может заключаться только в технических утечках, сумма дополнительных взносов, которые в квитанции указываются в виде «общедомовых нужд» или «потерь электричества», будет заметно сокращена. Поэтому добросовестным потребителям не придется оплачивать мошеннические действия других людей.
Система учета электроэнергии Матрица имеет в своей конструкции специализированное силовое реле, которое в случае необходимости полностью отключает подачу электроэнергии абоненту, обеспечивая таким образом его защиту от возможного возникновения короткого замыкания, а также резких скачков напряжения, которые часто происходят при утечках. Если специалисты грамотно выставят конфигурации функции защитного отключения, она может помочь избежать риска дорогостоящего ремонта оборудования, который неизбежно потребуется при возникновении каких-либо аварийных ситуаций.
Счетчик осуществляет передачу всех данных в Центр через защищенные протоколы связи. История показаний постоянно сохраняется в памяти устройства, а также в базе данных, благодаря чему внесение каких-либо корректировок исключено. Если между компанией, обеспечивающей дом электроэнергией, и потребителем возникнут какие-то конфликтные ситуации, можно изучить историю показаний и понять, кто прав.
Подключение счётчика

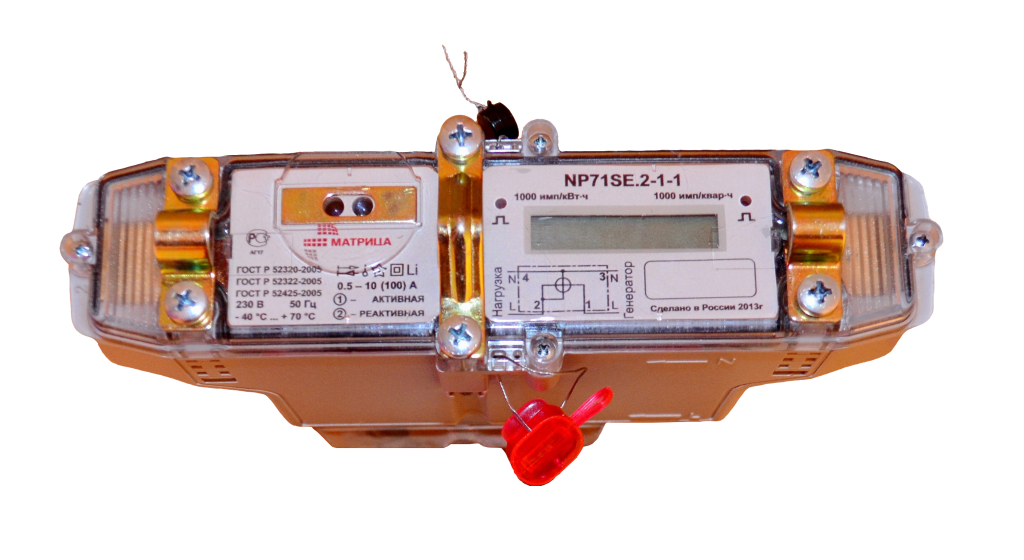

Счётчик может устанавливаться тремя способами:
- с помощью ДИН-рейки;
- на три винта;
- на натянутый трос.
Установку прибора должен производить квалифицированный электромонтёр с группой электробезопасности не ниже II.
Предварительно выполняется крепление, затем фиксируется аппарат. Открывается крышка клеммного отсека и подсоединяются провода, согласно схеме, указанной в паспорте изделия или на корпусе устройства.
После монтажа и подключения проверяется работоспособность устройства и настройка его представителем поставщика электроэнергии с заданием необходимых параметров.
Затем изделие подлежит пломбированию. Факт пуска в работу фиксируется представителем коммунальной организации записью в паспорте изделия.
Каталог счётчиков Матрица(все счётчики их описание, схемы подключения размеры и тд.): Смотреть
Вопрос экономии электроэнергии стоит остро для многих граждан. Самый простой вариант – поменять старый электросчетчик на более современное оборудование. В связи с этим в последнее время большую популярность приобрел электросчетчик «Матрица», который помогает сократить расход электроэнергии, потребляемой впустую.
Обзор счетчиков «Матрица»
Счетчики от ООО «Матрица», официального партнера «ADDGrup» в России, созданы специально для системы АИИС КУЭ «Матрица», основанной на технологии ADDAX. Как утверждает сайт компании, эта авторская система была разработана с расчетом не только на крупные энергоемкие производства, но и на самый широкий спектр организаций – гаражные кооперативы, жилтоварищества, ТСЖ, коттеджные поселки и т.д.
При этом благодаря высокому качеству, инновационной электронике и богатому функционалу счетчики «Матрица» пользуются популярностью и у простого потребителя.
- сбор информации по использованному току;
- передача данных с помощью встроенного модема;
- учет реактивной и активно энергии, как индуктивной, так и емкостной;
- учет потребляемой электроэнергии по двойной или тройной тарификации;
- измерение активной и реактивной мощности тока ;
- замеры среднеквадратичного напряжения, а также его дополнительных параметров: температуры, частоты и т.д.;
- возможность считывания суточных и 1,5,10,15,30,60 минутных профилей с глубиной до 10 000 записей;
- автоматическое занесение в журналы всех нестандартных событий: аварий, поломок, отключений;
- дистанционное считывание данных и конфигурирование счетчика.
Рассмотрим три основных модели по отдельности:
Счетчик NP 73E.3-5-1 предназначен для коммерческого измерения потребляемой реактивной и активной энергии, а также мгновенной мощности в цепях трехфазного переменного тока на энергетических, промышленных или коммунальных объектах
Большое внимание уделяется информационной безопасности. Специальная аппаратура фиксирует все попытки механического проникновения внутрь корпуса или клеммника, а также колебания внешнего магнитного поля, превышающие 500 мТл
Поддерживает SFSK модуляции. Для связи с внешними устройствами в NP 73E.3-5-1 встроен PLC-модем. В случае необходимости существует возможность дистанционного обновления программного обеспечения счетчика. NP 73E.3-5-1 чаще всего устанавливается на трансформаторных подстанциях или в Вводно-распределительных устройствах жилых домов в качестве балансного счетчика, а также у мощных трехфазных абонентов мелкомоторного сектора. Средний срок службы 25 лет. Счетчик NP 73E.3-17-1 предназначен для коммерческого измерения объема потребляемого электричества в цепях переменного трехфазного тока. Дает данные по реактивной и активной, а также прямой и обратной энергии. Среднее напряжение в цепи, для которой предназначен данный счетчик, равняется 1000 В. Поэтому он прекрасно подходит для производственных цехов, особенно, если в них установлена АИИС «Матрица». Однако прекрасно интегрируется и в другие АСКУЭ-системы. Для передачи информации встроен GPRS-модем, под крышкой клеммника установлен оптический интерфейс, а также USB-модуль. Есть возможность дистанционного обновления программного обеспечения. Срок службы – 20 лет. Счетчик NP 73E.3-9-1 предназначен для коммерческого измерения прямого и обратного тока, а также мгновенной мощности в трехфазных электрических цепях. Благодаря тому, что данное устройство способно работать при напряжении 6-10 кВ, оно применяется на трансформаторных подстанциях и пунктах коммерческого учета в качестве балансного или фидерного прибора. Счетчик оснащен GPRS-модемом для передачи информации на удаленный пульт или персональный компьютер. Класс точности прибора 0,5 s. Средний срок службы по техпаспорту не менее 20 лет.
Ознакомиться с другими товарами марки «Матрица» можно в нашем каталоге.
Источник
«Матрица»: революция, или что такое «умный учет»

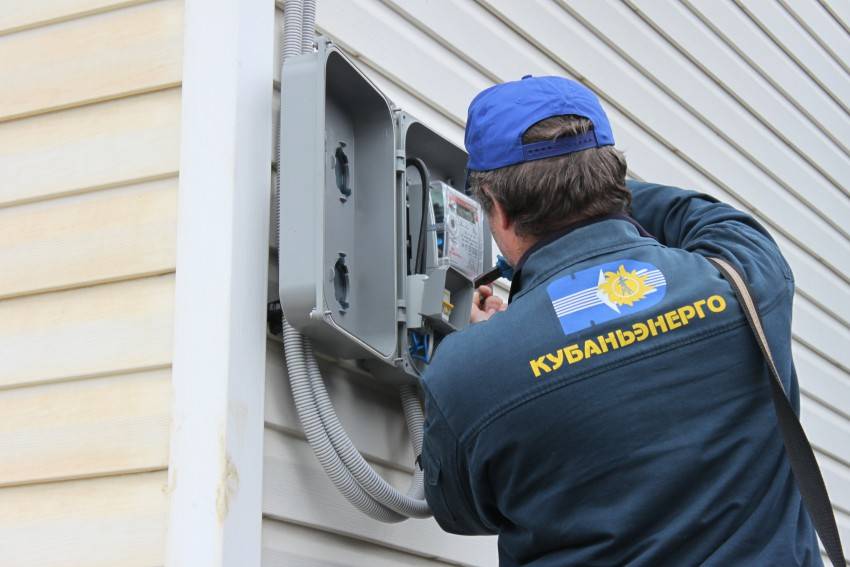

На наших глазах все приборы превращаются в компьютеры. Наверное, даже утюги скоро будут работать под управлением процессора. Счетчики электроэнергии тоже стали «умными» и в Сочи таких счетчиков уже больше 40 тысяч. Кубаньэнерго устанавливают их за свой счет в частном секторе. В многоквартирных домах их тоже установить можно, но только по инициативе и на деньги управляющей компании. Сегодня со съемочной группой ГТРК «Сочи» снимал сюжет об установке таких счетчиков в Адлерском районе.
Называется прибор «Матрица». По большому счету это небольшой компьютер, который не просто считает число киловатт-часов, которые потребляет дом. У него есть несколько дополнительных преимуществ.
Во-первых, «Матрицу» можно запрограммировать на многотарифный учет. То есть, появляется возможность ночью платить за электроэнергию примерно на рубль меньше, чем днем. На ночь, например, можно зарядить стиральную машину, теплые полы, кондиционер, ночное освещение…
Во-вторых, приборы «умного учета» умеют предотвращать пожары, которые связаны с коротким замыканием в проводке. Система находит так называемые «токи утечки» и отключает электричество, когда они появляются.
В-третьих, «Матрица» может защитить приборы от перепадов напряжения в сети. Прибор постоянно мониторит показатели качества электроэнергии и если они выходят за пределы нормы, то он автоматически отключит дом, а после восстановления нормального режима опять включит. Кстати, с помощью «Матрицы» можно доказать факт отклонения показателей качества от нормы. Эту информацию можно использовать при судебных разбирательствах.
Для Кубаньэнерго важно то, что «умный учет» не дает воровать электроэнергию и позволяет контролировать потребляемую мощность. Недобросовестным потребителям это не очень-то нравится, поэтому не всегда энергетиков встречают хлебом-солью
Честные люди, наоборот, довольны. И даже готовы рассказать об этом журналистам.
Данные с прибора снимаются дистанционно. «Матрица» передает ее на ТП, где установлен маршрутизатор. Он через GPRS передает информацию на компьютер диспетчера. Они могут в режиме он-лайн отслеживать все параметры и при возникновении проблем быстро приступить к их решению. Программа по установке приборов «умного учета» — долгосрочная. Завершится она только в 2020 году. В общей сложности Кубаньэнерго направит на нее более 1 млрд. рублей.
Источник
Инструкция по использованию прибора
После того, как закончен монтаж устройства и проведены все сопутствующие работы, его нужно включить. На дисплее отобразиться различная информация, которая будет показана на сменяющихся экранах. Изменения проходят автоматически каждые 5-10 секунд
Если появилась необходимость просмотра важной информации, это делается с помощью функциональной кнопки, она же включает дисплей после длительного простоя или температуры воздуха ниже -20 оС по Цельсию
Значность отображаемых на дисплее знаков составляет ровно шесть. Указываются данные дифференцированного тарифа по суточным зонам, индикация активной энергии, OBIS код. В случае некорректного монтажа или других технических причин на экране отобразиться информация об ошибках с кодовым значением от 1 до 8, для каждой отведена позиция, значения указаны в инструкции. Для каждой модели счетчика существует ряд технических параметров, присущи только им.
Особенности подключения трехфазных счетчиков прямого включения
Трехфазные счетчики прямого включения, как правило, включаются на суммарную нагрузку до 50 кВт. Но если при этом не используются (или используются мало) трёхфазные потребители – двигатели, мощные калориферы – то нужно следить, чтобы не было большого перекоса фаз.
То есть, чтобы токи нагрузки по фазам не отличались более чем на 20%. На практике, конечно, это трудно обеспечить, но стремиться к этому надо. На этапе проектирования, да и на этапе эксплуатации и переделки электропроводки. Тут две причины.
Когда одна фаза будет трудиться по полной (греются провода, контакты, понижается надежность), то другая отдыхает.
Понижается точность показаний счетчика (это относится к старым, индуктивным моделям).
При замене любого счетчика нужно помнить ещё вот о чём. Обязательно надо проверить протяжку контактов в электрощитке, особенно ДО счетчика.
Например, в моём случае, когда я поджимал провода вниз, один из них буквально выскочил из вводного автомата. Я был в шоке. Видимо, по этой фазе протекал небольшой ток, поскольку провод был в порядке. А если больше – нагрев, дым, искры…
На самом деле, тонкостей больше, но всего не описать, будете сами ставить – столкнётесь, напишите комменты.
Разновидности счётчика
Производитель предлагает более 24 вариантов исполнений прибора, с возможностью индивидуальной комплектации по заказу потребителя.
Расшифровка маркировки счётчика Матрица
Модификации изделия различаются следующими особенностями:

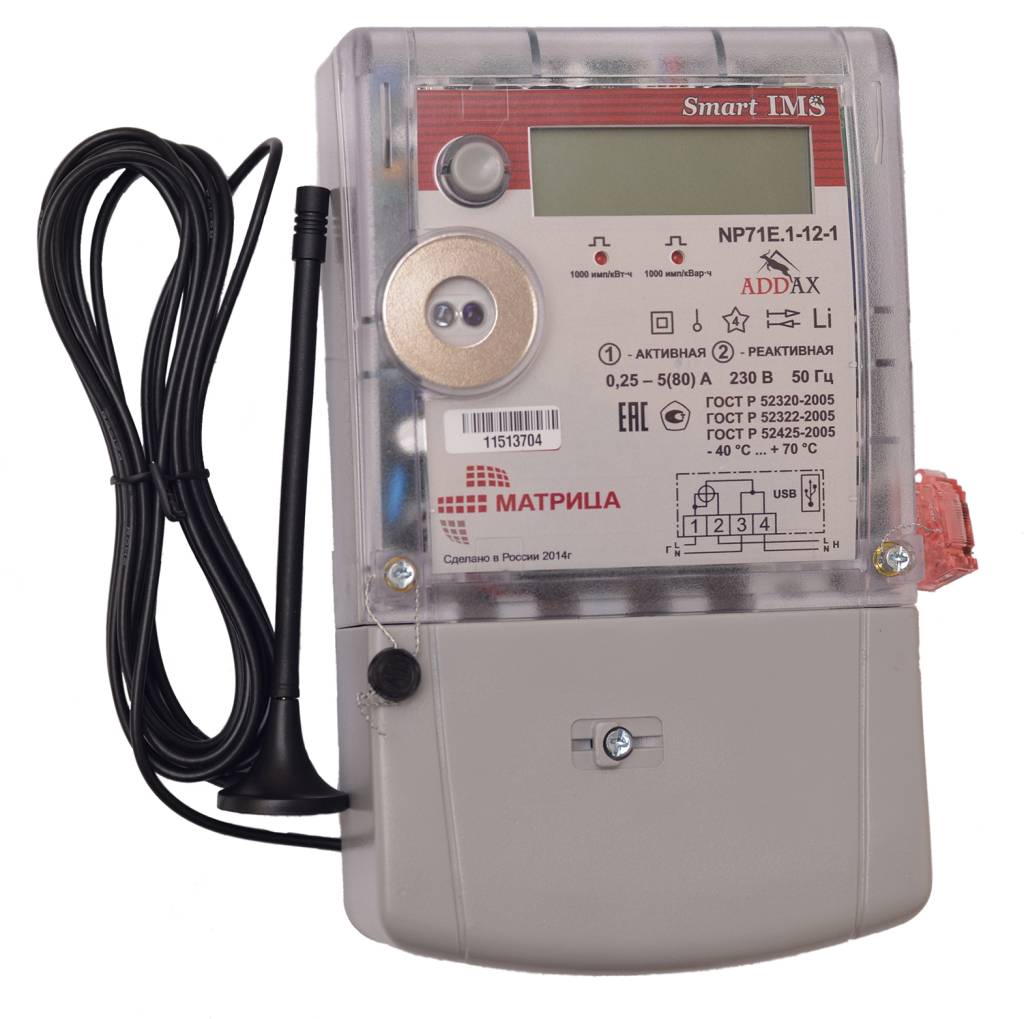

- предназначением для эксплуатации в одно- и трёхфазных электрических цепях(Однофазные счетчики: Матрица NP71E.1-12-1, Матрица NP71E.2-1-5 split, Матрица NP-71E 1-10-1, Матрица NP-523 split; Трёхфазные счетчики: Матрица NP73E.3-14-1, Матрица NP73E.3-5-1, Матрица NP73E.3-17-1, Матрица NP73E.2-12-1, Матрица NP73E.2-6-1, Матрица NP73E.1-10-1, Матрица NP 73E.1-11-1, Матрица NP-73E.2-2-2, Матрица NP-73E.3-6-2);
- токовым диапазоном и величинами номинального напряжения;
- классом точности;
- типом энергии, для измерения которой предназначен прибор – активной и реактивной;
- типом встроенного модема;
- наличием и характеристиками реле.
Рекомендуем: Счётчик электроэнергии Ник 2303 — описание и разновидности прибора
Изделия могут выполняться в следующих вариантах исполнения:
- базовом;
- стандартном;
- расширенном.
Детальнее о комплектации прибора указано в его паспорте или в каталоге(он находится в конце статьи).
Видеообзор одного из счётчиков Матрица:
Электронные
Устройство электросчетчика. Для увеличения нажмите)
Данный измеритель — новый, усовершенствованный аппарат, что стал отличной заменой старого индуктивного.
Устроен он следующим образом: электроток и напряжение влияют на электронные элементы, по итогу создаются импульсы, численность которых измеряется пропорционально измеряемой энергии.
Проще говоря, принцип действия подобных счетчиков базируется на преобразовании напряжения и аналоговых входных сигналов тока в счетный импульс. В результате создаются импульсы, численность которых пропорционально активна энергии, которую можно измерить.
Данные аппараты имеют много плюсов и преимуществ перед старыми образцами измерителей:
- небольшие габариты;
- учетность по многим тарифам;
- контроль суточного расхода энергии;
- безошибочность;
- возможность удаленного контроля работы счетчика;
- высокий уровень безопасности;
- многофункциональность.
Примите во внимание: несмотря на многочисленные преимущества, электронные счетчики электроэнергии очень чувствительны к перепадам напряжения, практически не подлежат ремонту и имеют высокую стоимость.
Что такое счетчики Матрица и зачем они нужны.
Счетчик Матрица – это многофункциональный прибор учета с высоким классом точности. Благодаря ему вы, электросетевая и энергосбытовая компания всегда будут точно знать сколько и когда вы потребили электроэнергии.
А) СЧЕТЧИК МАТРИЦА. ЧТО ЭТО?
Счетчик МАТРИЦА – это интеллектуальное многофункциональное устройство, являющееся частью АИИС КУЭ.
Основные функции счетчика МАТРИЦА, это:измерение и учет активной и реактивной энергии в одном или двух направлениях
- многотарифный учет электроэнергии. Доступно до шести временных тарифов с возможностью задания специальных дней;
- измерение мгновенной мощности, тока, напряжения, температуры и других параметров сети;
- возможность считывания 1, 5, 10, 15, 30 и 60 минутных профилей;
- использование основного и дополнительного реле для защиты потребителя от токов короткого замыкания, а также для возможности ограничения потребляемой активной мощности, тока, минимального и максимального порога напряжения.
- возможность дистанционного считывания данных со счетчика и конфигурации счетчика.
Счетчик МАТРИЦА имеет различные виды функций для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- определение неправильного подключение счетчика;
- датчик сильного внешнего магнитного поля.
- датчик дифференциального тока
Б) СЧЕТЧИК МАТРИЦА ПОМОЖЕТ СЭКОНОМИТЬ.
Счетчик МАТРИЦА имеет возможность учета электроэнергии с использованием дифференцированного тарифа по зонам суток. Таким образом потребитель может выбрать оптимальный тариф в соответствии со своим режимом потребления электрической энергии.
При использовании установки счетчика МАТРИЦА у всех абонентов отдельного дома, ТСЖ, СНТ, недобросовестные потребители лишаются возможности воровать электроэнергию. Таким образом общие потери электроэнергии данного объекта снижаются до уровня технических. Таким образом размеры дополнительных взносов, которые в платежках обозначаются как «общедомовые нужды» или «потери электроэнергии» существенно снижается. И добросовестные потребители больше не платят за недобросовестных.
Встроенное силовое реле, способное при необходимости отключить абонента, поможет защитить оборудование потребителя при возникновении короткого замыкании, резкого повышения или понижения напряжения, при возникновении утечек тока. Функция защитного отключения при грамотной настройке счетчика поможет избежать дорогостоящего ремонта оборудования, который может потребоваться после аварийных ситуаций в сети.
В) СЧЕТЧИК МАТРИЦА НЕ ДАСТ ОБМАНУТЬ.
Счетчик МАТРИЦА передает информацию в Центр сбора данных по закрытым протоколам связи, используя силовые линии 0,4 кВ. История показаний хранится в архиве счетчика и в базе данных в Центре сбора данных. Внесение изменений в показания по счетчику, хранящиеся в Центре исключено .
При возникновении спорных ситуаций между абонентом и электроснабжающей организацией, всегда существует возможность проанализировать историю показаний и разрешить конфликтную ситуацию.
Помимо сбора показаний счетчик фиксирует и передает в центр сбора данных информацию о несанкционированных действиях абонента и попытках доступа к счетчику, что исключает возможность хищения электроэнергии.
Г) СЧЕТЧИК МАТРИЦА ЗАЩИТИТ ВАС и ВАШЕ ОБОРУДОВАНИЕ.
Счетчик МАТРИЦА позволяет контролировать ряд параметров сети, записывать информацию об аварийных событиях, а также, при необходимости, отключать встроенное силовое реле.
Вот эти параметры:
- мощность (защита от перегрузки)
- ток (защита от короткого замыкания)
- Напряжение (защита от перенапряжения)
- Небаланс напряжения (защита от перекоса напряжения)
- Дифференциальный ток (защита от токов утечки)
- Температура (защита от перегрева)

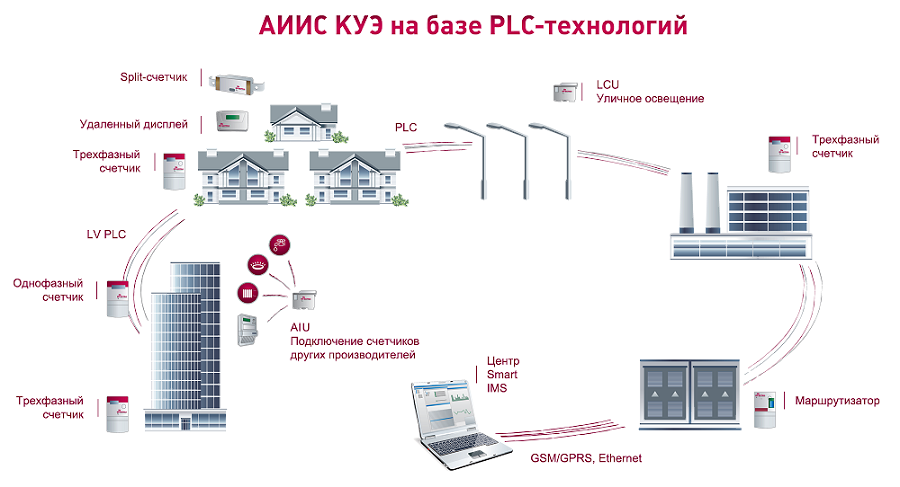

Д) СЧЕТЧИК МАТРИЦА – ЭЛЕМЕНТ АИИС КУЭ И УМНЫХ СЕТЕЙ
Счетчик МАТРИЦА – один из основных элементов АИИС КУЭ на базе системы SMART IMS, выполненной по технологии ADDAX.
- осуществлять автоматический сбор данных с приборов учета;
- оперативно реагировать на аварийные ситуации в сети.
- сокращать потери электроэнергии благодаря сведению пофазного баланса, наличию датчика дифференциального тока, датчика вскрытия прибора учета;
- дистанционно изменять конфигурацию счетчиков, управлять потреблением абонентов;
- контролировать отдельные параметры сети;
- управлять уличным освещением.
- обмениваться информацией с биллинговыми системами для выставления счетов за электроэнергию.
Подробнее про систему АИИС КУЭ вы можете прочитать в разделе «АИИС КУЭ» .
Источник
Устройство и принцип работы
Корпус прибора оборудован следующими узлами:
- измерительным модулем;
- микроконтроллером;
- встроенной памятью и питанием;
- устройством отображения данных – жидкокристаллическим дисплеем;
- импульсными выходами;
- блоком управления нагрузкой;
- датчиком, фиксирующим вскрытие, температурным и магнитным;
- катушкой дифференциального тока для исключения опасности хищения ресурсов.
В зависимости от комплектации, изделие может оснащаться модулем для удалённой передачи данных.
Поступающая на прибор электроэнергия фиксируется датчиком тока и напряжения. Сведения анализируются микроконтроллером и выводятся на жидкокристаллический дисплей. Кроме показаний расхода, прибор выводит на дисплей дату по календарю и текущее значение времени суток. Сведения, характеризующие характеристики эксплуатации сети и объём использованных ресурсов может храниться в автономной памяти устройства в течение 10-ти лет.
Счетчики Матрица
Счетчик Матрица предназначен для работы в электросети 0,4 kV. Он может быть использован как для учета потребленной электрической энергии, так и для регулирования ее расхода. Эти счетчики рассчитаны на установку в частных домах, на дачах и в многоэтажных сооружениях различного назначения. Комплектация счетчика удовлетворяет всем требованиям по учету потребленной электроэнергии и контролю параметров электросети. Все счетчики электроэнергии Матрица, произведены по технологии Smart Ims, что дает возможность беспроблемного совмещения всех его компонентов и бесперебойной обменной данными. Счетчик матрица целиком автоматизирован, для его обслуживания не требуется большого количества специалистов, повлиять на результаты учет извне не предоставляется возможным.
Счетчик электроэнергии NP 545 предназначен для контроля над правильностью расчета потребляемой электрической энергии. Новые технологии и способы проверки активизируют проведение оплаты за потребленную электроэнергию. Благодаря счетчикам NP545 исключены задолженности по оплате за потребленную электрическую энергию. Система внимательно следит за поставкой электрической энергии, быстро обнаруживает потери электричества и избавляется от причин. В общем использование таких счетчиков значительно уменьшает расходы и потери электроэнергии. Вся система может проверять поставку электроэнергии потребителю, как в пределах района, так и в пределах города. Система способна обрабатывать данные, поступающие от одного миллиона потребителей.
Вся система Smart ims оформлена в виде трехуровневой структуры. Первый уровень представляет счетчики NP545 и NP 524, которые устанавливаются в точках, где происходит учет или контроль за потреблением электрической энергии. Счетчик np 545 и np 524 учитывает расход электрической энергии и осуществляет подачу ее потребителю. На втором уровне расположено оборудование, которое предназначено для выполнения коммуникационных функций. А на третьем уровне находится, так называемый центр всей системы Smart ims, который педназначен для обработки полученной информации благодаря счетчикам np 515 и счетчикам np 523. Система организует обоюдный обмен информацией между счетчиками np 545, np 515, np 523 и центром по обработке информации. Большой популярностью пользуются счетчики np 545 и np 542. Они организуют персональную работу с трехфазными абонентами и выполняют следующие действия. Автоматически учитывают потребляемую электроэнергию, предоставляют удаленный доступ для управления электроэнергией.
Источник
