Составление схемы разводки электропроводки
Схема проводки электрики в квартире имеет собственные индивидуальные особенности. При разработке схемы необходимо учитывать планировку и расположение помещений, а также потребности проживающих здесь людей. В качестве примера рекомендуется рассматривать типовую среднестатистическую квартиру.
Она состоит из нескольких помещений – прихожей, зала, спальни, туалета, ванной комнаты и кухни. Перед составлением схемы, следует точно определиться, какие приборы и оборудование будут устанавливаться в каждом из комнат. При проведении расчетов следует учитывать возможное добавление в дальнейшем новых бытовых приборов и соответствующий рост потребления электроэнергии.
После определения количества потребителей, нужно подсчитать их нагрузку или общую мощность. Все необходимые данные можно найти в технических паспортах изделий. После этого по формуле I=P/U определяется нагрузка прибора в амперах. На основании полученных данных составляется схема электропроводки.
Вначале следует определить количество розеток и места их установки. Для кухни предусматривается три розетки для трех групп потребителей. Из них две розетки обычные – на 16 ампер и одна – силовая на 25 ампер для электроплиты. В ванной комнате нужно запланировать влагозащищенные розетки под водонагреватель и стиральную машину. В зале и спальне рекомендуется устанавливать по две розетки, чтобы не пользоваться удлинителями. Каждая розетка подключается к отдельной линии, что заметно повышает надежность проводки. Линии освещения подводятся к отдельному автомату.
В результате применения данной схемы обеспечивается надежная защита каждой линии от возможных перегрузок, поскольку все они подключены к собственному автомату. Для соединения проводов используются промежуточные распределительные коробки. В качестве дополнительной защиты могут устанавливаться устройства защитного отключения на вводе и на каждой линии проводки.
Частые ошибки при самостоятельной разводке
Оценив масштаб предстоящих работ, многие мастера задаются вопросом, как провести электропроводку в частном доме своими силами, не допустив грубых ошибок? К меньшим из них можно отнести перерасход материалов, к большим – возможность возникновения аварийных ситуаций или пожара. Прежде чем начать реализовывать свои идеи, необходимо все хорошо продумать. Рекомендуется не пожалеть времени и составить план, а затем пошаговое описание каждого этапа.
Избежать множества нелепых ошибок поможет принципиальная схема проводки. На ней отображают места прохождения линий, точки подключения. Электромонтаж нужно вести сразу по всему дому, чтобы избежать появления множества соединений. Со временем они станут источником проблем.
Не следует экономить на фурнитуре
Стремление сэкономить приводит к другой распространенной ошибке – покупке некачественной фурнитуры. Она не выдерживает нагрузок, быстро ломается. Выбору комплектующих рекомендуется уделить максимум внимания:
- осмотреть – аккуратный вид, надежность соединения элементов;
- понюхать – не должно быть резкого запаха пластмассы;
- взвесить слишком легкое изделие, скорее всего, изготовлено из некачественных деталей.
Монтируя электропроводку в доме своими силами, многих проблем можно избежать, если правильно подобрать материалы, рассчитать метраж, количество. Заниженное сечение кабеля часто провоцирует возгорание. Отдельные участки необходимо выполнять из цельных кусков. Обидно, если до люстры или выключателя не хватит 30 см и придется делать дополнительное соединение. Некоторые мастера по старинке делают его скруткой. ПУЭ разрешает ее использовать только как временный вариант. К безопасным способам относят клеммы, пайку, опрессовку.
Грубое нарушение правил
Грубым нарушением правил является непосредственное соединение медного и алюминиевого провода. Идеальный вариант: полностью заменить проводку на медную. Если его реализация по разным причинам невозможна, для контакта следует применять специальные клеммные колодки. Тщательная изоляция контактных мест – залог безопасности, надежности, долговечности.
Поводом для несчастных случаев зачастую становится излишняя самоуверенность электрика. Перед проведением электромонтажных работ любой сложности обязательно нужно проверить отключено ли напряжение. Если есть сомнения в правильности своего решения, не стоит пренебрегать консультацией с опытным специалистом.
Нередко домашние мастера, стремясь сэкономить материал, нарушают основное правило обустройства сетей: только вертикально или горизонтально. На качество работы системы это не повлияет, но вероятность нарушения целостности от повреждения гвоздем или сверлом повышается в разы.
Чтобы новая электропроводка в квартире своими руками с пошаговой инструкцией была выполнена качественно, быстро, надежно, желательно не пожалеть времени на подготовку
Важно правильно рассчитать материал, подобрать фурнитуру, выполнить этапы монтажа. Процесс этот непростой, но увлекательный, требует терпения, аккуратности, щепетильности
Как выполнить группировку электропроводки
Проводку разделяют на группы для того, чтобы приборы использовались более безопасно.
Группирование помогает раздельно контролировать электричество отдельных устройств или групп потребителей. Это практично при проведении монтажных работ, можно обесточить одну группу для проведения работ, а другая группа будет в рабочем состоянии. Также и в чрезвычайном положении: отключится только та группа, с которой проблемы.
Разделение приборов:
большие бытовые приборы и мощные устройства группируются единой линией с подключением в электрощите отдельного предохранителя. Это печки либо варочные панели, электрические духовые шкафы, посудомоечные аппараты, бойлеры, сплит-системы и прочее;
Розеточная группа под телевизор
- розеточные группы – в каждой комнате должна быть своя группировка. Гостиная отдельно, спальня, детская отдельно, офис и так далее;
- кухня – здесь больше всего приборов, поэтому розетки в этом помещении должны быть отделены от всех;
- свет – для него выполняется одна общая группа;
- санузлы будут особо важными помещениями с точки зрения безопасности, потому что в них высокая влажность.
Стационарные бытовые приборы
Мощная бытовая техника в основном находится в зоне кухни или туалета. Отдельное подсоединение кухонной группы нужно для выполнения монтажа. Если случится замыкание одного из приборов, то необходима замена. Чтобы не обесточивать сеть во всем помещении, можно отключить одну систему защиты, которая отвечает за стационарную технику.
Размещение на кухонной линии
Кухонная линия
По правилам, кухню считают самой мощной. Около 5–6 приборов всегда подключены в сеть, даже если не работают. В основном это машинки разного назначения, холодильники, плиты, микроволновки и прочее. У некоторых есть мини-грили, мясорубки, блендеры, мультиварки и другие устройства. В этом случае даже с одним мощным проводом не получится использовать все приборы.
Вам это будет интересно Установка трёхфазного счетчика
Если на всей проводке будут подключены еще и осветительные группы или бойлер, то при подключении очередной техники сеть просто не выдержит таких перепадов и попросту отключится.
Осветительные группы
Осветительные группы обязательно отделяются от розеток. Они делятся по виду использования, мощности и прочее. В зависимости от числа желаемых люстр в квартире, осветительных групп может быть две или три.

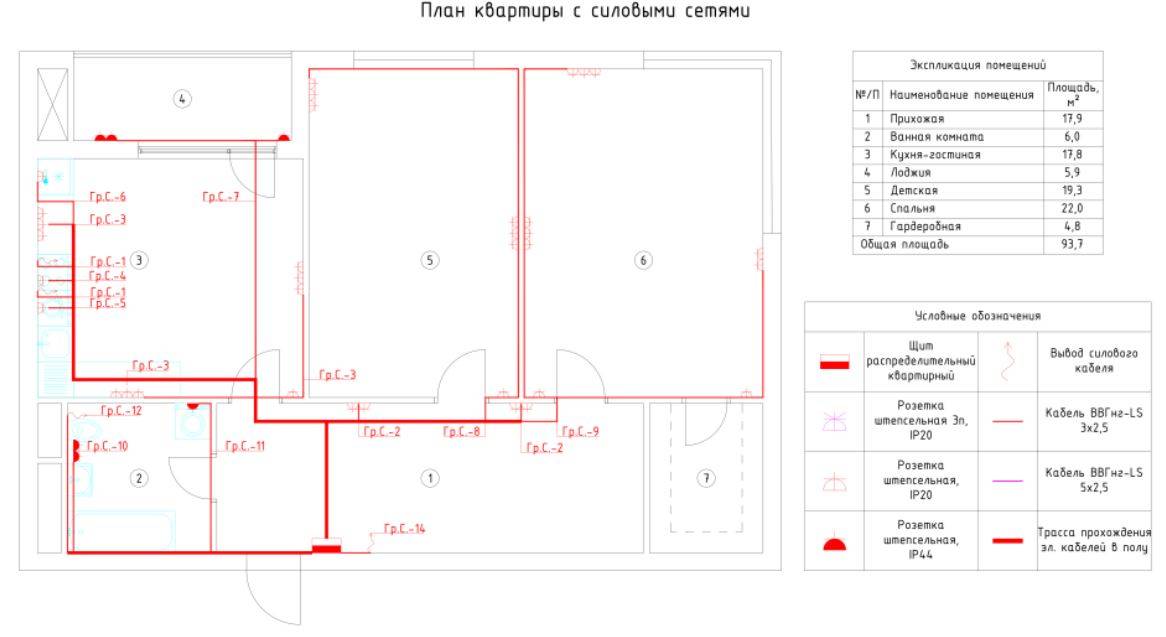

Электросхема однокомнатной квартиры
Монтаж электропроводки во влажном помещении
В отношении бытовых приборов и проводу в санузле применяются важные правила, так как влажность – это всегда рискованно. Чтобы сеть была безопасной и правильно работала, при построении плана и ремонте разводки нужно учитывать ряд указаний:
- Указание 1 – подключение распределительной коробки.
- Указания 2 – установка розеток для приборов.
- Указание 3 – место монтажа выключателя.
Последовательность монтажа электропроводки скрытого типа
Скрытая электропроводка монтируется в той же последовательности, что и открытая, только ее проводят внутри стен или в полу. Сначала нужно установить распределительный ящик для проводных линий, к нему подключаем основной провод питания.
Затем устанавливают рубильники в распределительный ящик и подводят к ним провода, которые будут находиться внутри помещения. Нужно отмерить запас провода, проложить внутренний канал и на расстоянии полтора метра установить в этом месте первую распределительную коробку.
В ней нужно выбрать основные провода по сечению в зависимости от того, куда будет идти провод, выбрать толщину сечения провода. К кухне, прачечной ведутся провода более толстого сечения от 2.5 мм. В зал, спальню ведутся провода более тонкого сечения от 1.5 мм.
Внутренние каналы нужно прокладывать в изоляционных трубах, переходя из комнаты в комнату не забывать ставить распределительную коробку и в ней обязательно оставлять запас провода. Соединения проводов должны быть легкодоступными и прочно изолированными. Розетки должны иметь дополнительную защиту от детей и от попадания влаги.
Не стоит забывать о том, что провода должны монтироваться в специальные кабель каналы для доступности их демонтажа. Всегда стоит помнить, где был проложен кабель, так как при последующем ремонте в эту стену могу вбиваться гвозди и вкручиваться шурупы. И это может привести к повреждению электропровода, что приведет к короткому замыканию в электросети.
Этап 2. Окончательный монтаж
Второй этап электромонтажа – это окончательная установка выключателей, розеток, и т.п. Самый чистый и приятный этап, когда нет пыли, и ничего не надо долбать. Активно используем шуруповерт.
Он начинается тогда, когда стены покрашены или оклеены обоями, потолки тоже установлены. Когда я прихожу на второй этап, то вижу примерно следующее:
Розетки можно ставить
На этом всё, после завершения надо обязательно проверить работу и качество монтажа розеток.
А как организуете процесс электромонтажа вы? Коллеги, напишите, поделитесь опытом!
UPD 18 мая: Выкладываю в свободный доступ исходные файлы план-схем электропроводки в Visio.
• План-схемы электропроводки
Варианты соединения элементов в электрических цепях
Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.
Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.
Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.
Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.
Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.
Разные схемы соединения
Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.
Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.
Вернуться к содержанию
Параметры электрической сети
Точно вычислить показатели проводки сложно. Узнать, будет ли меняться количество потребителей электроэнергии со временем, нельзя. Это же касается возможных мест установки. Однако можно составить примерный проект. Материалы приобретают с запасом, однако переплачивать за лишнюю мощность нецелесообразно.
Расчет нагрузки
Рассчитать этот показатель просто. Данные об энергопотреблении присутствуют в технических паспортах. Зная потребляемую мощность, можно рассчитать силу тока по формуле I=P/E, где:
- P — мощность;
- E — напряжение.
Допустимая суммарная сила тока, протекающего по одной линии — 25 А. Такой номинал должны иметь автоматы, через которые подключаются ветви.
Согласование проекта и подготовительные мероприятия
План электрической сети составляют так:
- Рассчитывают мощность, количество потребителей, требуемое сечение проводов.
- Проектируют заземление.
- Составляют схему разводки. Указывают места расположения силового оборудования.
- Рассчитывают смету.
Полноценный проект квартирной проводки можно заказать только в лицензированной компании. После этого его согласуют с поставщиком электрической энергии. Сделанные самостоятельно чертежи не принимаются к рассмотрению. Самому можно составить примерный план, облегчающий монтажные работы.

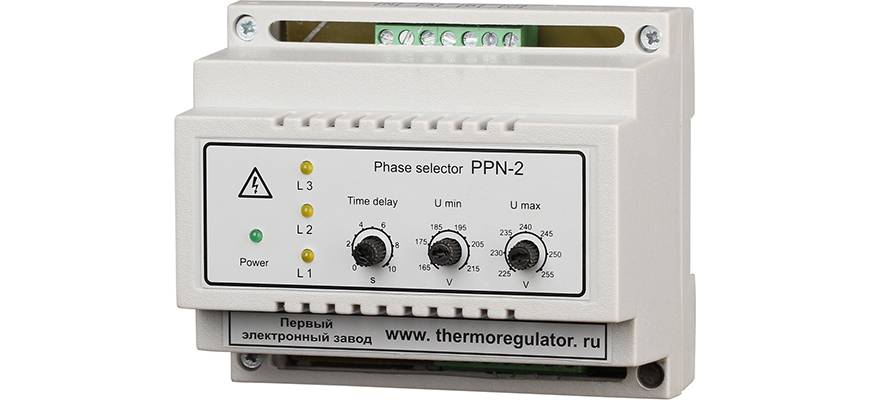

Выбор фаз
Тип входного напряжения — важный параметр проводки. Применяются такие типы электрических сетей:
- трехфазную укладывают в домах большой площади, где устанавливаются мощные потребители, например, котлы. Этот вариант применяют при большом суммарном энергопотреблении. Разводку делают так, чтобы нагрузка равномерно распределялась по всем фазам. Требования к такой сети выше, монтаж обходится дороже.
- однофазную сеть формируют в квартирах или небольших домах, где отсутствуют котлы, водонагреватели.
Выбор нужной фазы очень важен, потому что это основное питание для сети.
Расчет мощности
Для вычисления суммарной нагрузки нужно сложить показатели энергопотребления всех приборов. Параметры можно найти в технической документации. К полученным значениям добавляют 20%.
Самыми мощными считаются водонагреватели, пылесосы, стиральные машины, электрические плиты, вытяжные системы. Светильники потребляют малое количество энергии.
Небольшую мощность имеют современные компьютеры, телевизоры, мелкие бытовые приборы. Однако их параметры также учитывают при вычислении предполагаемой нагрузки.
Кабели и комплектующие
Для выбора сечения провода с учетом мощности используют таблицу.
| Мощность, кВт | Ток, А | Сечение провода, мм2 | ||||||||||
| 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | ||
| 0,5 | 2,3 | 100 м | 165 м | 265 м | 395 м | |||||||
| 1 | 4,6 | 30 м | 84 м | 135 м | 200 м | 335 м | 530 м | |||||
| 1,5 | 6,8 | 33 м | 57 м | 90 м | 130 м | 225 м | 355 м | 565 м | ||||
| 2 | 9 | 25 м | 43 м | 68 м | 100 м | 170 м | 265 м | 430 м | 595 м | |||
| 2,5 | 11,5 | 20 м | 34 м | 54 м | 80 м | 135 м | 210 м | 340 м | 470 м | 630 м | ||
| 3 | 13,5 | 17 м | 29 м | 45 м | 66 м | 110 м | 180 м | 285 м | 395 м | 520 м | ||
| 3,5 | 16 | 14 м | 24 м | 39 м | 56 м | 96 м | 155 м | 245 м | 335 м | 450 м | ||
| 4 | 18 | — | 21 м | 34 м | 49 м | 84 м | 135 м | 210 м | 295 м | 395 м | 580 м | |
| 4,5 | 20 | — | 19 м | 30 м | 44 м | 75 м | 120 м | 190 м | 260 м | 350 м | 515 м | |
| 5 | 23 | — | — | 27 м | 39 м | 68 м | 105 м | 170 м | 235 м | 315 м | 460 м | 630 м |
| 6 | 27 | — | — | 23 м | 32 м | 56 м | 90 м | 140 м | 195 м | 260 м | 385 м | 530 м |
| 7 | 32 | — | — | — | 28 м | 48 м | 76 м | 120 м | 170 м | 225 м | 330 м | 460 м |
| 8 | 36 | — | — | — | — | 42 м | 67 м | 105 м | 145 м | 195 м | 290 м | 400 м |
| 9 | 41 | — | — | — | — | 38 м | 60 м | 94 м | 130 м | 175 м | 255 м | 355 м |
| 10 | 45 | — | — | — | — | 34 м | 54 м | 84 м | 120 м | 155 м | 230 м | 320 м |
| 12 | 55 | — | — | — | — | — | 45 м | 70 м | 92 м | 130 м | 190 м | 265 м |
| 14 | 64 | — | — | — | — | — | 38 м | 60 м | 84 м | 110 м | 165 м | 230 м |
| 16 | 73 | — | — | — | — | — | 53 м | 74 м | 99 м | 145 м | 200 м | |
| 18 | 82 | — | — | — | — | — | 47 м | 65 м | 88 м | 125 м | 175 м | |
| 20 | 91 | — | — | — | — | — | 59 м | 79 м | 115 м | 160 м |
Также для обустройства электросети потребуются:
- Автоматические отключающие блоки. Их размещают в электрощитовой. Автоматы предназначены для защиты человека и имущества от опасных последствий короткого замыкания.
- Выключатели, розетки. Современные электрические схемы снабжают заземленными комплектующими, для чего устанавливают специальные линии или разъемы.
- Распределительные коробки. Используются для объединения нескольких ветвей.
Недостатки частичной замены электрической проводки
При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.
Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.
К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.
Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.
Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.
В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.
Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.
Таким образом, к минусам частичной замены электрической проводки можно отнести:
- увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
- увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
- повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.
Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.
Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.
Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.
Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.
Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.
После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.
Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.
Особенности проводки в новых домах
Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники. Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое. При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.
Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву
Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов. Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.
Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.
Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.
Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению. Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.
Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.
Исполнительная документация
После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.
Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.
Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими. Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).
Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.
ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ
Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.
Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.
Штробление каналов.
Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.
Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:
- зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
- корончатое сверло диаметром 100 мм;
- набор победитовых сверл.
Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.
Прокладка проводов.
Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.
Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.
Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.
Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.
Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.
* * *
2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Основы техники безопасности: ошибки и способы их избежать
При укладке проводки соблюдают такие правила:
- Кабели должны пролегать горизонтально или вертикально. Скошенные участки экономят материал, однако могут вызывать проблемы при последующем ремонте квартиры.
- Распределительные коробки должны находиться в свободном доступе. В любой момент может потребоваться ремонт.
- Розетки не рекомендуется подключать последовательно.
- Кабели должны быть заглублены в штукатурку не менее, чем на 2 см. В противном случае короткое замыкание может спровоцировать возгорание облицовки.
- Про фиксации на деревянной стене необходимо применять огнеупорную гофру. Провода, даже находящиеся в рукаве, не должны контактировать с металлическими несущими конструкциями — каркасами для гипсокартонных потолков и стен.
- При установке розеток и выключателей в деревянном доме нужно использовать паронитовые подрозетники.
Составление схемы электропроводки — процесс сложный, поэтому при сомнениях в собственных силах стоит доверить процедуру специалисту.
Состояние на этапе сдачи
Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».
Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), разводка схемы проводки по квартире осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.
Выбор фурнитуры
Чтобы электропроводка в квартире своими руками прослужила не один год без нареканий и сбоев, следует взвешенно подойти к выбору фурнитуры. Она должна соответствовать требованиям норм. Правильно подобранная толщина изоляции кабеля, его сечение обеспечат долговечность и безопасность электросети. Розетки и выключатели должны не только соответствовать стилю квартиры, но и обеспечивать безаварийную службу бытовых приборов.
Чтобы подобрать сечение жилы, потребуется узнать силу тока. С этой целью складывают мощности всех приборов, которые предполагается установить в доме. Затем найденное значение делят на напряжение. По таблицам подбирают сечение, учитывая способ прокладки. Чтобы определить длину сети, рекомендуется схематично показать ее на плане квартиры. Полученный результат увеличивают на 3-4 м.
Второй важный вопрос, который приходится решать при монтаже электропроводки в доме своими руками, заключается в выборе материала токопроводящей жилы. Это может быть медь или алюминий. Раньше для проводки использовали только алюминий. Этот металл мягкий, хорошо гнется, недорогой. Его минус: со временем окисляется, образуя на поверхности пленку с низкой токопроводимостью. За счет этого повышается сопротивление, область контакта начинает греться. После нескольких сгибаний алюминий попросту ломается. Физические характеристики меди намного лучше, что делает ее лидером при обустройстве внутридомовых сетей.
Розетки и выключатели
Основными элементами электросети являются розетки и выключатели. На них возложена двойная функция: обеспечить надежное подключение электроприборов, гармонично вписаться в интерьер
Поэтому при выборе обращают внимание на технические характеристики и дизайн. Собираясь за покупкой в магазин, необходимо ответить на несколько вопросов:
- Тип проводки. Конструкция накладных и внутренних элементов кардинально отличается, что принципиально влияет на выбор.
- Заземление. Если электропроводка в частном доме своими руками выполнена с заземляющим контуром, то стоит приобрести евророзетки, предусматривающие подключение защитного провода.
- Рабочие характеристики. Для домов и квартир подойдут розетки, рассчитанные на силу тока 10, 16 А.
- Количество. Нормы рекомендуют брать 1 розетку на каждые 6 метров квадратных площади. На практике их число можно увеличить, исходя из реального числа приборов.
- Влагозащищенность. Для ванной, чердака, подвала потребуется фурнитура, защищенная от влажности. Уровень защиты обозначен IP.
Для жилых помещений достаточно IP20, при повышенной влажности – IP44, на улице – от IP65.
Промышленность предлагает огромное разнообразие розеток: с заземлением, защитными шторками или крышками, таймером отключения. Для удобства можно приобрести панель с возможностью одновременного включения нескольких потребителей.
Не менее широк ассортимент выключателей. Популярностью пользуются клавишные модели. Их выпускают с одной, двумя и более клавишами для возможности комфортного управления источником света, с подсветкой, позволяющей без проблем передвигаться в темноте. Многие потребители успели оценить удобство проходных моделей, позволяющих включать и выключать свет с разных мест. Чтобы регулировать яркость освещения, пользуются диммерами. Правда, они подойдут только для галогенных или обычных ламп накаливания.
Как грамотно подобрать выключатели и розетки
Разветвление проводов
Трудно представить разводку электропроводки в любом помещении, которая не требовала бы разветвления. Его выполняют, используя распаечные коробки. Казалось бы, разводка электропроводки в квартире занятие достаточно сложное, зачем усложнять его установкой дополнительных элементов? Такой вопрос не возникнет, если знать, что распаечная коробка выполняет ряд важных функций:
- позволяет найти проблему в энергосистеме без необходимости вскрывать отделку;
- проложить дополнительную линию для нового подключения;
- обеспечивает доступ к проводам для ремонта и осмотра.
Соединения в коробке выполняют клеммными колодками, пайкой, скруткой, опрессовкой. Места соединений следует заизолировать. Монтаж проводки ведут в определенной последовательности:
- заводят в коробку питающий кабель;
- разветвляют его на необходимое количество подключений;
- при необходимости предусматривают промежуточную коробку, в которой также делают разветвление.
Простым и надежным способом соединения проводов (даже отличающихся электрохимическими свойствами), опытные мастера называют клеммники. Простейший вариант – самозажимные клеммники, справиться с которыми под силу даже начинающему электрику. Главное правильно подобрать размер отверстия под кабель. Более сложные в применении – винтовые клеммники: работа с ними менее удобна в ограниченных условиях. К их достоинствам относят доступную стоимость, высокое качество
При выборе клеммника обращают внимание на сечение провода, очередность и количество соединений
Качественное подключение элементов энергоснабжения – залог комфорта и безопасности. Соблюдая правила прокладки проводов, требования норм, используя соответствующие материалы, даже непрофессиональный электрик добьется положительного результата.
Как «электрики» портят проводку? Не поверим, а проверим!
В заключение
Развести провода в доме своими руками не так сложно, если имеется желание и некоторые познания в сфере электричества. При этом не следует сбрасывать со счетов тот факт, что это большая ответственность, поскольку ошибки способны привести к плачевным результатам. Халатное отношение может привести к поражению электрическим током, а также к возгораниям, вследствие коротких замыканий. В последнее время намечается тенденция к тому, что соответствующие органы вряд ли дадут разрешение на подключение, если электропроводка разводилась не специалистами, представляющими фирмы, которые заняты подобными видами работ.
К сожалению, энергогенерирующие компании и их службы, не дают разрешения на заявленные мощности, ограничивая потребление на уровне 5 кВт. С другой стороны, этой мощности вполне хватает на подключение и эксплуатацию основных электрических бытовых приборов. К тому же, электрические системы, распределяющие электричество, находятся не в лучшем состоянии и по проводам невозможно передать любое количество электрической энергии. Чтобы повысить энергопотребление, необходимо модернизировать все линии электропередачи, а это практически невозможно. Мало того, намечается устойчивая тенденция к экономии, в том числе и в сфере энергетики.
Сборка распределительной коробки.
Watch this video on YouTube
