Понятие и виды распределительных электрических щитков

Наглядные схемы групповых распределительных щитов частного дома и квартир

Пример 1. Квартирный групповой электрический щит

На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;

Последовательно с  ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;

В щите запланировано несколько групповых цепей потребления. Это группы:

• Группа освещения;
• Группа розеток;
• Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
• Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.

Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.

наглядные схемы групповых распределительных щитов схема 1 квартира

Пример 2. Схема распределительного щита частного дома

Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.

На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.

• Группы освещения защищают три первых автомата;
• Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
• Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.

Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.

наглядные схемы групповых распределительных щитов схема 2 Частный дом

Пример 3. Квартирный щиток многоквартирного дома

• Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
• В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
• Такие же автоматы установлены  для защиты комнатных розеток, стиральной машины и света в ванной и туалете.

наглядные схемы групповых распределительных щитов схема 3 большая квартира

Пример 4. Групповой распределительный щит индивидуального дома

• Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
• На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.

наглядные схемы групповых распределительных щитов схема 4 частный дом

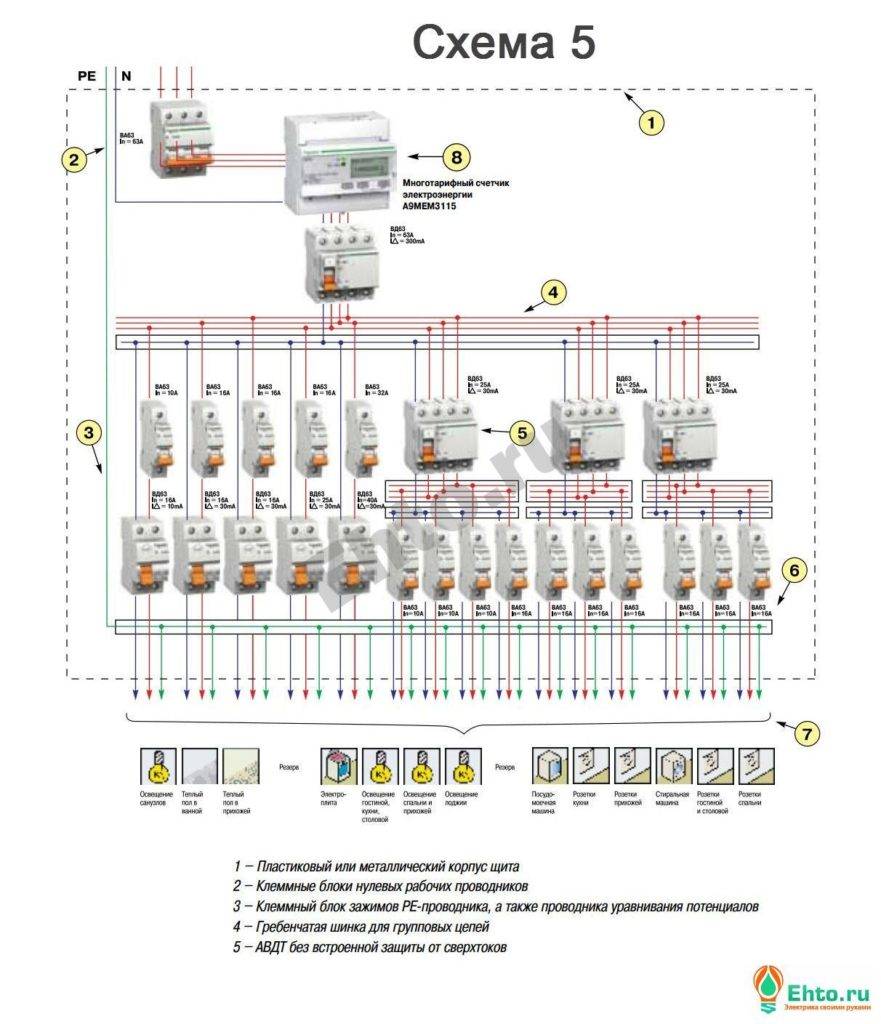

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.

Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.

наглядные схемы групповых распределительных щитов схема 5 коттедж

Аварийный (автоматический) ввод резервного питания (АВР)

Электрический щит, который подает электричество в систему при нарушениях работы основного питания. Этот тип щитов является самым распространенным и используется практически в любой электросети. Если в систему прекращает поступать электричество, АВР переключает её на запасной источник питания (другой канал подачи электричества или аварийный генератор, на котором система будет работать до устранения неполадки).

Чаще всего используются два подтипа щитов АВР:

• Приоритетный щит, в котором основным может быть только один из каналов питания
• Бесприоритетный щит, где основным может быть любой из каналов питания в разные промежутки времени

Разновидности силовых щитов

В зависимости от места установки выделяют силовые щиты для установки снаружи или внутри помещений. Для наружного монтажа у корпуса есть соответствующая защита от проникновения влаги, пыли и т.д.. Она может иметь несколько степеней, которые и определяют место, где можно установить щиток. Наиболее распространены следующие степени защиты:

• IP20, IP30. Не обладают защитой от влаги, поэтому могут устанавливаться только внутри помещений в условиях нормальной влажности. Защищены только от механического воздействия.
• IP44, IP54. Кроме повышенной защиты от посторонних предметов, обладают защитой от влаги. Допускаются к установке в помещениях с повышенной влажностью. При монтаже снаружи должны располагаться вне попадания прямой струи воды.
• IP55, IP65. Самые защищенные щитки, которые можно эксплуатировать снаружи помещений и внутри даже в условиях агрессивных сред. IP55 имеет частичную защиту от пыли, а IP65 – полную пыленепроницаемость.

Силовые щиты по способу установки

В зависимости от способа монтажа щиты бывают:

• Навесными, или накладными. Монтируются непосредственно на стену или другую строительную конструкцию. Весь корпус располагаются снаружи основания, на котором он расположен.
• Встраиваемыми. Их монтируют в нишу – углубление, специально подготовленное в стене. Снаружи остается видимой только крышка, а весь корпус утоплен в стену.
• Напольными. Корпус располагается на напольном покрытии, либо на специальной подставке на полу.

По назначению

Комплектация распределительных щитов может включать разные электрические устройства, защитные и управляющие элементы. Все зависит от назначения оборудования. Оно же определяет, какой будет цена силового щита. Его виды по назначению следующие:

• ВРУ – водно-распределительное устройство. Принимают электрическую энергию от питающих линий электросети или силовых трансформаторов.
• ГРЩ – главный распределительный щит. То же ВРУ, только принимает и распределяет электроэнергию внутри зданий или квартиры.
• Групповой щиток. Контролирует отдельные группы потребителей тока: бытовые приборы, светильники, штепсельные розетки и пр. Оснащен аппаратами защиты (автоматическими выключателями) и коммутации. Аналогами выступают квартирный и этажный распределительные щитки.,

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

• Этажные;
• Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

• Только распределения (распределительный),
• Электроучета и распределения (учетно распределительный),
• Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

Этажный щит старого образца

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Как сделать своими руками

Сделать выдвижные полки в кухонных шкафах своими руками совсем несложно, главное -определиться с выбором и узнать об особенностях монтажа.

Обратите внимание! Для изготовления самого ящика преимущество отдается материалу МДФ, как устойчивому к влаге и деформации. Массив дерева и ДСП для этих целей использовать не рекомендуется

1. Прежде всего, необходимо рассчитать размеры будущего кухонного ящика.
2. Определиться с выбором типа выдвижного элемента.
3. Между стенками шкафа и будущей полкой должен быть зазор для размещения фурнитуры – как правило, он равняется 13 мм.
4. Глубина полки должна составлять почти полную длину выдвижного полоза, минус 5-10 мм на ход элемента, или минус 2 см на ребра жесткости, если они есть. Стандартная длина полозьев, выпускаемых для кухонных шкафов – 25, 30, 35, 40, 45, 50, 55, 60 сантиметров.
5. Ящик должен быть точно симметричным, его диагонали должны быть одинаковыми.
6. При использовании тандембокса или модернбокса ящик уже имеет боковины, необходимо сделать только заднюю и переднюю планки, дно.
7. Изнутри закрепить фальшпанели, установить мебельные ручки.

Где можно расположить выдвижные ящики

Обратите внимание: Модули с выдвижными элементами должны располагаться на кухне так, чтобы они не мешали друг другу при открывании. Особенно это касается угловых шкафов

• Во время готовки все должно быть под рукой, поэтому выдвижные емкости нужны, прежде всего, в зоне рабочей поверхности гарнитура. Как правило, здесь хранятся небольшие аксессуары, поэтому механизмы могут использоваться роликовые или обычные телескопические.
• Угловой шкаф неудобен своей глубиной, и часто остается неиспользуемым или забитым ненужной утварью. Сегодня для угловых шкафов есть решение – выдвижные механизмы типа карусель, стеллаж с ярусными полками, на которых можно расположить все необходимое, и оно будет на виду всегда.
• По бокам шкафов – обычно между двумя соседними, или между шкафом и холодильником\стеной – можно сделать бутылочницы. На этих узких и длинных полках удобно хранить бутылки с маслом, соусами, банки со специями и некоторую кухонную утварь, которая не помещается в шкаф по длине.

Нюансы монтажа

1. Детали ящика закрепляются друг с другом конфирматами.
2. Дно полочки должно быть изготовлено из ДВП или фанеры (используется реже), иметь высокую прочность и жесткость, держать всю конструкцию, не прогибаться.
3. Для закрепления направляющих на стенках шкафов необходимо сначала наметить их правильное местоположение, отмерив равное расстояние от низа шкафа и прочертив на внутренней стенке точно горизонтальные линии с одной и другой стороны.
4. Корпусные направляющие закрепляются по этим линиям саморезами (роликовые) или шурупами с цилиндрической головкой 3 мм

   (телескопические), ящичные полозья направляющих – на ящиках, симметрично их корпусным частям, с отступом 3 мм от передней планки.

Наполнение

Выдвижные полки будут более удобными, если их дополнить разными перегородками, органайзерами для шкафов, корзинами и т.д. Все эти детали должны быть разными по размеру и подходить под ту кухонную утварь и аксессуары, которые предполагается в них хранить.

Благодаря внутренней организации полок, они повысят свою функциональность, каждая вещь будет на виду и под рукой, на своем месте, и в шкафах всегда будет порядок.

Ящики необходимо делить перегородками, подходящими по размеру той или иной утвари.

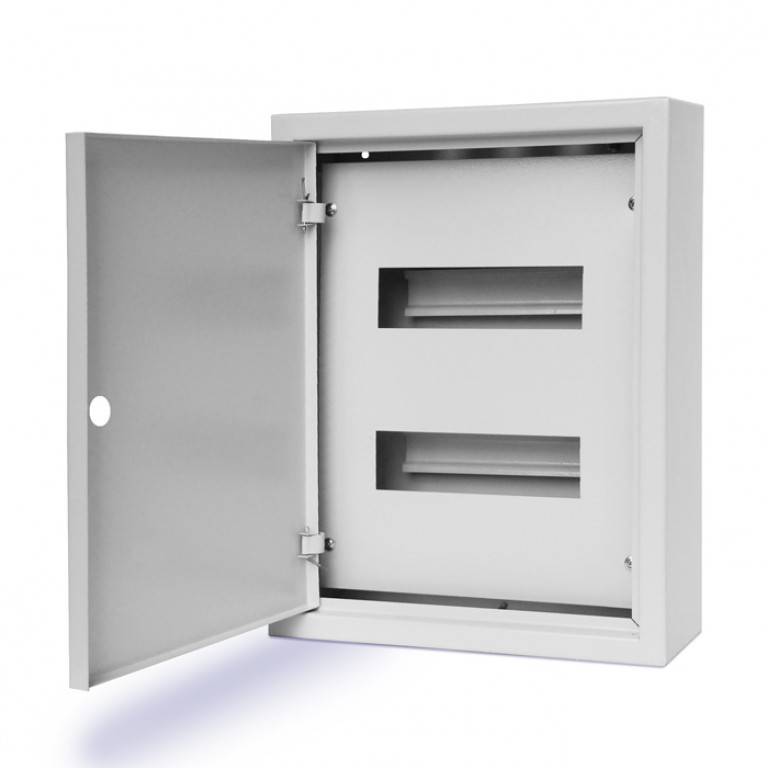

Щиток для автоматов электрических

Щиток электрический под счетчик и автоматы — конструкция и особенности выбора

Электротехнический шкаф защищает электрооборудование от внешнего воздействия (особенно на улице) от пыли, влаги, ветра.

В нём легко и компактно можно разместить элементы проводки, счётчик и предохранители.

Немаловажно и то, что щиток выполняет эстетическую функцию – он может быть выполнен в виде аккуратного ящика с открывающейся крышкой, или стеклянной дверцы, «утопленной» в стену. Оборудование не портит вид и недоступно детям

Чтобы сэкономить на услугах электриков, можно собрать и установить щиток электрический под счётчик и автоматы своими руками. Как это сделать, будет подробно рассказано в статье.

Электрический ящик для автоматов: выбор

Есть множество характеристик, между которыми выбирают подходящий для себя электротехнический шкаф и коробку для электрических автоматов. Для дома и квартиры – это обычно небольшой компактный бокс для электросчетчика (размер будет зависеть от того, какие элементы планируется помещать в него).

По способу монтажа он может быть:

• Навесной или настенный;
• Напольный (чаще применяются для крупных объектов).

• Встроенный (скрытый).
• Внешний (накладной, открытый).

Внешний проще крепить, его навешивают на саморезы.

Чаще такой шкаф используется при открытой проводке. Но можно и подвести скрытую, с задней стороны щитка.

Преимущество встроенных моделей в том, что они смотрятся эстетично, не выпирают, скрывают содержимое. Трудность в том, что придётся подготовить нишу в стене и проштробить каналы для прокладки кабеля.

По количеству автоматов, которые можно в нём разместить (от 2 штук, но может быть 12, 36, 54 и больше модулей). Большинство счётчиков сегодня подключают через несколько автоматов. Это, во-первых, удобно (например, если отдельно запитать свет, можно будет работать с ним, не обесточивая розетки).

Во-вторых, большинство сегодняшней энергоёмкой техники требует отдельного автомата по правилам эксплуатации. В-третьих, это даёт возможность экономить. Так, например, на маломощное оборудование можно выводить проводку меньшего сечения (которая стоит гораздо дешевле), а не использовать толстый кабель по всему дому.

Защитный ящик для счетчика

Привычные металлические ящики для электросчетчика чаще бывают громоздкими и уступают лёгким полиэстеровым, которые обладают высокой пожарной защитой и часто делаются с прозрачной дверцей.

Класс защиты IP показывает степень изоляции приборов от влаги и пыли. Чем больше цифра после литер IP,- тем выше класс защиты. Например:

IP20 подойдёт для установки в квартире – крупные частицы пыли проникать не будут, а вот влагозащиты нет.
IP 21 – 23 можно ставить в неотапливаемом закрытом помещении, под навесом.
IP44 уже можно размещать на улице, но с дополнительной защитой, козырьком.
Самые защищённые электротехнические шкафы IP54 и 66 – их можно устанавливать на открытом воздухе, не боясь дождя и ветра

Для уличных, и шкафов, которые будут установлены в подъездах, может быть удобно, если есть окошко для снятия показаний. В такой щиток не придётся каждый раз открывать дверцу.

Конструкция щитка и элементы щитка

Коробка для счетчика электроэнергии состоит из:

корпуса;
дверцы;
дин-рейки (крепёжная планка для автоматов и счётчика);
монтажных отверстий и подготовленных полуотверстий для проводки.

В пластиковых корпусах по боковым частям есть как бы намётки для отверстий, которые можно просверлить в тех местах, которые будут наиболее удобны владельцу. Либо это могут быть выламывающиеся лючки.

Металлические щитки имеют готовые отверстия.

Если требуется, внутри боксов устанавливают ОЗУ, или дополнительную розетку и другие элементы.

№1. Зачем нужен распределительный щиток?

Электромонтажные работы в квартирах, офисах, гаражах и на производстве не обходятся без установки распределительного щита. Зачем он нужен, ведь ранее многие довольствовались одними только распределительными коробками? Все дело в удобстве и безопасности. Если использовать по-прежнему только распределительные коробки, то, например, при замене розетки придется обесточить всю квартиру, а при подключении некоторых мощных электроприборов придется оснащать их собственными защитными устройствами, а для них также необходимо место.

Установка распределительных щитов предотвращает риск сгорания электроприборов. Благодаря щиту электроэнергия распределяется равномерно по всем каналам, исключая избыточное поступление тока по одному из них

Особенно важно это устройство для крупных помещений, где возникают огромные нагрузки, да и для жилых домов распределительные щиты также необходимы, учитывая то, сколько сегодня электрических приборов люди используют в домашних условиях

Распределительный щит срабатывает не только при возникновении излишнего напряжения, но и спасает человека от поражения током.

Маркировка маркировка проводов в щите по гост

• Согласно ГОСТ 23594—79 (Маркировка) маркировка проводов в щите наносится на бирках маркировки или ленте ПВХ. Бирками маркировки могут служить поливинилхлоридные трубки или трубки термоусаживаемые.
• Длина бирки должна быть не менее 25 мм, надписи должны быть четкими и хорошо видными.
• По номам, допускается наносить маркировку непосредственно на изоляцию провода или кабеля, если они будут хорошо видны.

• https://elesant.ru/schema-elektroprovodki-kvartiry/uslovnye-oboznachenija-na-schemach
• https://electrikexpert.ru/kakie-byvayut-vidy-raspredelitelnyx-shhitov/
• https://shchitovoye-oborudovaniye.ru/stati/307-raspredelitelnye-shchity.html
• https://elektromol.ru/stat/vidy-elektricheskikh-shchitov/
• https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
• https://ehto.ru/montazh-elektriki/elektroshhitok/markirovka-provodov-v-shhite

Функции электрощита

В простейшем исполнении электрощит служит для снабжения сети, которая в дальнейшем питает осветительные приборы, розетки и другие бытовые устройства. По мере расширения спектра электроприемников может потребоваться более сложная модель, которая позволит реализовать групповое распределение энергии. Это уже аппараты с широкими возможностями коммутации, которые работают с отдельными категориями розеток, светильников и стационарных электроприборов. Для понимания, какие задачи может выполнять распределительный стоит шире рассмотреть организацию энергоснабжения. Один модуль может обслуживать не только квартиру, но и все здание. В данном случае уже можно говорить о том, что щит управляет энергией, поступающей на отдельные аппараты, которые охватывают свои зоны обслуживания.

Вступление

Электрический щиток является распределительным узлом во всех электрических сетях напряжением до 600 Вольт. Без электрических щитков не планируется ни одна распределительная сеть, начиная от ввода в многоквартирный дом, до групповой цепи в квартире. Также, электропроводка любого загородного строения от коттеджа до гаража и бани не возможны, как, по сути, так и по нормативам, без монтажа электрических щитков. В этой статье рассмотрим, какие виды электрических щитков определены по нормативным документам РФ.

В электросетях 380/220 В и 600/380 В для ввода электрической энергии и её, последующего распределения потребителям служат электрические щитки

Смонтированные в электрическом щитке устройства нужны для нечастого, что важно, включение или отключения электротока, а также для защиты групповых цепей от перегрузок и аварийных коротких замыканий

В РФ производство, монтаж и сборка электрощитков осуществляется по целому ряду нормативных документов. Основные из этих документов: Гост 51321, 51778-2001, Гост Р 51628-2000.

Как правильно выбрать ящик

На что необходимо обратить внимание, выбирая шкаф для счетчика? В первую очередь определяется тип самого счетчика: однофазный или трехфазный. Отсюда и выбираются габариты шкафа

Установка трехфазного счетчика требует ящика больших размеров

А вот будет он металлическим или пластиковым – не столь важно, потому что производители гарантируют высокую защиту своих изделий от погодных условий эксплуатации

Другие критерии выбора:

Необходимо обратить внимание, есть ли отверстие для ввода питающих проводов. Оно должно быть снабжено или резиновым уплотнителем, или пластиковой муфтой.
Оптимальный вариант, если шкаф имеет окошко для снятия показаний

То есть, нет необходимости открывать его для этих целей.
Хорошо, если в его конструкции есть ушки для пломбирования.

Многие производители предлагают стандартную комплектацию данного вида устройств, куда входит наклеенная этикетка на дверцу или боковину бокса, инструкция по монтажу и обслуживанию, табличка с сертификатом качества, колпачки, закрывающие крепежные элементы, ключ и другие мелочи.

Пластиковые распределительные щиты ЩРн-П EKF Basic

Навесные щиты этой серии – недорогие изделия, идеально подходящие для бюджетных проектов. Выполнены из ABS-пластика. Предназначены для эксплуатации в зданиях гражданского назначения и на инфраструктурных объектах. Вмещают в себя до 12 модулей.

Одно из основных преимуществ пластиковых боксов Basic – возможность открывать дверь вправо или влево (для смены позиции необходимо лишь перевернуть реверсивную лицевую часть)

Немаловажно и то, что дверца может распахиваться на 180 °

В комплектацию щитов, кроме DIN-рейки, входят две шины, выполненные из латуни.

Распределительные пластиковые щиты ЩРн-П EKF PROxima «под дерево»

Эта линейка включает в себя модели в двух цветовых решениях: «светлое дерево» и «дерево темного цвета». Такой внешний вид определяет сферу применения щитов — коттеджи, дачные дома и любые другие объекты, где есть помещения с интерьером под дерево. Отметим, что они сочетаются с внешним видом пластиковых кабельных каналов EKF, имитирующих структуру древесины.

Пластиковые модульные корпуса КМПн EKF PROxima

К семейству устройств серии КМПн относятся компактные навесные боксы, в которых можно установить 2 или 4 модульных аппарата. Выпускаются в двух исполнениях — с крышкой, открывающейся вертикально, и без крышки. Комплектуются DIN-рейкой. Устанавливаются в офисных, жилых и подсобных помещениях.

Пластиковые распределительные щиты ЩРн-ПГ IP65 EKF PROxima

Отличительная особенность электрощитов ЩРн-ПГ — высокий уровень защиты от проникновения пыли и влаги (IP65). Благодаря этому их можно эксплуатировать на складах, в помещениях, где осуществляется производственная деятельность, в подвалах, гаражах, автомойках, в общем, везде, где высок уровень пыли и влаги.

В ряду других достоинств щитов: корпус из прочного пластика (ABS), наличие вертикальной дверцы и разметки под кабельные вводы, комплектация шинами N и PE, возможность опломбировки.

Компания EKF выпускает широкий спектр низковольтного оборудования, в каталоге которого можно найти любое устройство, необходимое для использования в системах ввода, учета и распределения энергии, автоматизации электроснабжения, управления технологическими процессами – будь то силовой или модульный выключатель, преобразователь частоты или пост кнопочный пкуучет, воздушный выключатель или электросчетчик, выключатель нагрузки или кабельный канал, шинопровод или клеммная колодка, распределительный шкаф на 4000 А или электрощиток на 125 А.

Основной процесс

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

• мультиметр (чтобы прозвонить проводку после подключения всех элементов).
• набор отверток (закручивать винтики на клеммах).
• инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
• шуруповерт (крепить бокс к стене)

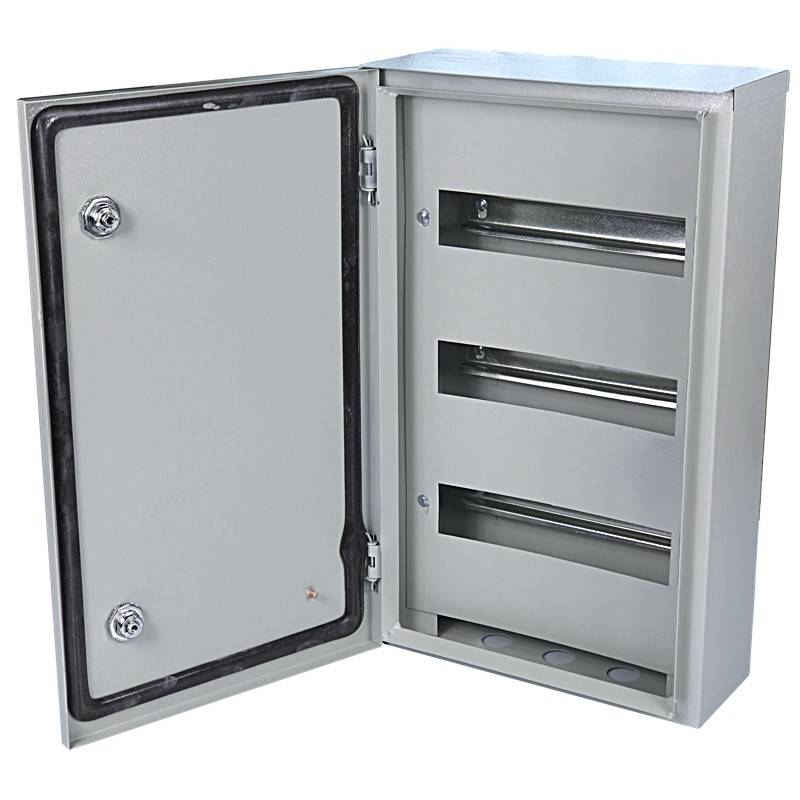

Особенности металлических распределительных щитов

Низковольтная установка, применяющаяся с целью обеспечения электроэнергией всего определенного строения или его части, является главным распределительным щитом. Его присутствие необходимо на любых объектах (предприятиях или жилых домах), трансформаторных подстанциях.

Он находится на специальных объектах, где происходит распределение электроэнергии и защита отходящих электролиний от непредвиденных различных ситуаций, таких как перегрузки или короткое замыкание, автоматического ввода (при необходимости) резерва. На его основе устанавливают блок учета потребления электроэнергии.

Данный агрегат представляет собой комплекс аппаратов, которые помещены в металлический шкаф со съемными панелями контрольно – измерительных приборов. Это дает возможность рационально использовать материал. Такие устройства различаются по назначению и делятся на:

• чисто вводные панели;
• панели распределительные (разбрасывают по потребительским точкам);
• комбинированные – устройства, выполняющие все три функции.

АВР предоставляет возможность автоматически переключить с основного ввода питание на резервный источник в том случае, когда в сети падает напряжение. Время переключения оговаривается заранее (интервал от 0,1 до 30 секунд).

Данное устройство, в основном, применяется для питания потребителей первой категории (общественные, производственные и коммунально-бытовые помещения).

Видео про Электрические щиты

Наверняка, не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает, а порой, даже те кто и обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать виды и типы электрощитов с главного щита, «короля» щитовых.

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Щит этажный (ЩЭ).

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир. ЩЭ делится преимущественно на три отсека:

Распределительный отсек (модульная автоматика для групп электрических цепей).

Отсек учета (электрические счетчики).

Абонентский отсек (телефон, домофон, TV, радио и пр.).

Щит квартирный (ЩК).

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий. ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

ЩКУ – щит квартирный учетный.

ЩКР – щит квартирный распределительный.

Щит освещения (ОЩ).

Щиты освещения устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

Щиты освещения подразделяется:

ОЩВ (осветительный щиток с выключателем).

УОЩВ (утапливаемый осветительный щиток с выключателем).

Проходит несколько этапов, среди которых ее генерация и передача по специальным линиям. Заключительной стадией перед непосредственным использованием является поступление в электрический щит, где происходит управление энергией, а также обеспечивается защита при замыканиях и перегрузках. Такие устройства применяются в организации инфраструктуры жилых домов, производственных и общественных помещений. В зависимости от назначения, устанавливается распределительный щит электрический соответствующего типа. На рынке представлен широкий выбор моделей такого оборудования, которые отличаются и по конструкционным параметрам, и по внутреннему устройству.

Что такое электрический щиток?

Это стальной или пластиковый ящик, в котором смонтировано оборудование для ввода, учета количества и распределения по источникам потребления электрической энергии. Это необходимый и обязательный атрибут энергосети. Другая функция щита учетно-распределительного (ЩУР) заключается в защите обслуживающего персонала и оборудования, а также обеспечении безопасности от:

• угрозы поражения электротоком;
• возникновения пожара от возгорания проводов;
• короткого замыкания электрической цепи.

Из чего состоит электрический щиток?

Комплект устройства составляют стандартизированные приборы, крепежные приспособления и другие детали. Электрический распределительный щиток состоит из:

• монтажного основания (задней стенки щитка);
• кожуха с крышкой (легко устанавливается на основание);
• дин-реек (на них крепится оборудование);
• верхнего и нижнего изоляторов под нулевые шины;
• выключателя вводной нагрузки;
• счетчика электроэнергии;
• реле напряжения;
• автоматического выключателя (УЗО);
• дифференциального выключателя;
• синего (голубого) нулевого провода;
• желто-зеленого провода защитного заземления;
• провода силовой фазы (любого другого цвета);
• розетки.
