Особенности крепления декоративных радиаторных решёток на батарею
Экраны должны быть установлены таким образом, чтобы их легко было снять для уборки и доступа к отопительной системе. Иногда могут возникнуть аварийные ситуации, когда на долгий демонтаж времени не будет. Поэтому нужно подобрать такой монтаж, который может быть снят в одно мгновение. Приставные или навесные модели затруднения не вызовут, их убирают одним движением руки. Проблема возникнет с демонтажем плоского экрана или решётки в виде короба.
Решение для таких вариантов довольно простое: конструкцию в виде короба можно закрепить на 2 планках: одну −на стене, другую – изнутри решётки. Каждая из них должна иметь грань, скошенную под углом: в изделии – внутрь него, на стене – уклон к поверхности стены. Тогда во время установки короба планки защёлкнутся в виде замка.
Ещё один способ крепления – магнит и пластины из металла.
Крепление решётки по направляющим даёт удобный доступ внутрь
Из чего делают решётки на батарею отопления
Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи
Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью
Дерево и металл
Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:
- долговечность;
- нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
- невысокая стоимость.
Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.
Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.
Ручная ковка –это произведение искусства
Экран на батарею отопления из пластика и стекла
Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого
Однако нужно отметить и негативные стороны материала:
- низкая теплопроводность;
- невысокая прочность дешёвых материалов;
- при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.
Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.
Экраны из стекла можно выполнить в разном оформлении
Короб для батареи отопления из МДФ и ХДФ
Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:
- простой уход;
- большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
- простая обработка, не требует дополнительного окрашивания;
- бюджетная стоимость.
Решётку из МДФ можно подобрать под любой интерьер
Для чего нужны декоративные экраны для батарей отопления?
Многие скажут, для чего вообще это надо? Радиатор отопления есть, экран на радиатор отопления, что это изменит?
В первую очередь, после покупки изменится окружающая обстановка в помещении (это может быть и комната в доме или в квартире, а также офис или кафе). То есть для улучшения интерьера помещения.
Для тех, кто не считает себя эстетом, но у кого есть маленькие дети (в том числе это может быт детский сад или школа), важна безопасность здоровья.
Батареи несут в себе опасность удариться о них или обжечься. В целях недопущения подобных случаев, приобретение защитных экранов от компании Экра-Дизайн поможет избежать травм и ушибов.
И самый главный момент, которым будет всем людям, ценящим своё здоровье и беспокоящимся о нём: декоративные решётки для батарей отопления защищают вас от инфракрасного излучения любых радиаторов, то есть, от теплового излучения.
Область применения
Изоляция с отражающим слоем используется для утепления следующих конструкций:
- стены, потолки, полы, двери;
- бани и сауны;
- мансарды, балконы, чердаки, кровли;
- воздуховоды, системы вентиляции;
- контейнеры;
- морозильные камеры и холодильники;
- промышленное оборудование;
- кузова автомобилей и многое другое.
Фольгированная изоляция не используется для заливки в бетонные стяжки, так как компоненты, находящиеся в составе раствора, разрушают алюминиевую фольгу.
Одними из самых популярных фольгированных утеплителей считаются Порилекс и Пенофол.
- Порилекс – это отражающая изоляция из вспененного полиэтилена, все ячейки которого закрытые. Этот утеплитель обладает хорошей звуко-, пароизоляцией и низким коэффициентом теплопроводности – 0,04 Вт/м·К. Порилекс легко режется ножом и устойчив к маслам и бензину. Между ним и облицовочным материалом требуется оставить зазор 1-1,5 см.
- Серия НПЭ-ЛФ тип А применяется для стен, потолков и крыш в частных домах или других жилых помещениях (для бани), за радиаторами, систем вентиляции, промышленного оборудования и так далее. Выпускается толщиной от 3 до 20 мм, шириной 120 см, длиной от 10 до 25 м. Температура эксплуатации теплоизоляции – от -40 до +90°С, группа горючести – Г4.
- Порилекс тип В обладает аналогичными характеристиками, но имеет двухстороннюю отделку алюминиевой фольгой. Производится толщиной от 3 до 10 мм. Тип С имеет одну фольгированную сторону, а другую – самоклеящуюся. В отличие от предыдущих двух видов, изготавливается рулонами меньшей ширины – 60 см и с длиной от 10 до 30 м.
- Пенофол выпускается тех же типов А, В, С, но его коэффициент теплопроводности немного выше – 0,049 Вт/м·К. Производится в рулонах, лучше всего использовать его только внутри помещений.
Действительно рабочий законный способ экономии.Это нужно знать каждому!
«Как хорошо и тепло стало в доме, после утепления полов отражающей теплоизоляцией. Не зря решили выбрать и приобрести именно этот материал. Купили Пенофол типа С, самоклеящийся. В итоге весь ремонт прошел быстро и без проблем. Клеить его очень удобно, держится хорошо. Ходить по полу, кстати, стало приятнее и мягче. Сверху на утеплитель положили линолеум».
Михаил Свиридов, Москва.
«Отражающую изоляцию решили выбрать из-за уймы положительных отзывов от соседей. В первую зиму после установки водонагревателя заметили, что в подсобке, где он стоит, некоторые места начали довольно сильно промерзать. Поэтому и решили, что нужно ее утеплить. Отделали стены, потолок и пол. С наступлением зимы сразу заметили разницу, в подсобке стало намного лучше и теплее. Теперь не переживаем, что трубы перемерзнут».
Кирилл, Московская область.
«Использовали Порилекс для утепления пола во всем доме. Сверху его закрыли в некоторых комнатах линолеумом, а в других – паркетом. Могу сказать точно: пол стал заметно теплее, и ходить по нему приятнее, так как он стал мягче. Шума при ходьбе тоже меньше теперь. Утеплитель взяли на самоклеящейся основе, чтобы можно было быстрее и проще закончить ремонт. В общем, мы довольны результатом, рекомендуем».
Таблица с ценами, по которым можно купить отражающую фольгированную теплоизоляцию разных марок:
Отражающая теплоизоляция значительно сокращает теплопотери зданием, тем самым уменьшая расходы на его отопление и количество необходимого топлива. Перед тем как выбрать материал, следует проверить сертификаты качества, так как некоторые производители вместо алюминиевой фольги на поверхность утеплителя напыляют тонкий слой обычного металла. Такая теплоизоляция, судя по отзывам профессиональных строителей, обладает значительно меньшими теплоизоляционными характеристиками и срок его эксплуатации тоже меньше. Если рулон утеплителя имеет слишком низкую цену, то, скорее всего, это подделка.
Теплоизоляция производства Астратек представлена композитными суспензиями на полимерной основе с.
При подборе клея для пенопласта учитывается много факторов: помимо обязательного.
Утеплитель из стекловаты – это теплоизоляционный минераловатный материал, состоящий из.
Расчет размеров
Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.
Необходимые показатели
Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.
Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:
Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.
Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?
Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.
Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.
Пример расчета
Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.
Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.
Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.
Что необходимо сделать для повышения эффективности батареи с экраном
Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.
Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.
Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.
Виды и формы
Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.

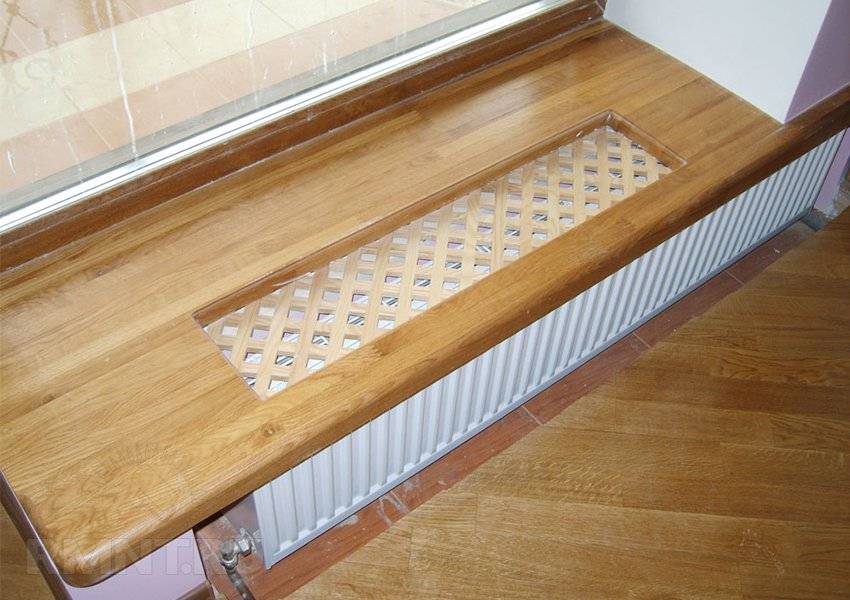

- Плоские экраны. Чаще всего используются если радиатор установлен в нише. В этом случае плоская панель крепится к брускам, закрепленным по периметру ниши. Кроме того, стеклянные экраны для батарей тоже имеют такую форму, но крепятся на специальные штыри, вмурованные в стену. Такого типа декоративные решетки для радиаторов отопления называют еще «фасадами».
- Навесные экраны. Бывают двух видов:
- С верхней крышкой. Используют обычно на батареи типа «гармошка» если радиатор выступает за подоконник. Форма крышки сделана так, что решетка без проблем держится за радиатор.
- Без крышки. Цепляется за верхний коллектор батареи при помощи крючков, которые прикреплены к лицевой панели.
- Решетка-короб. С точки зрения отопления — далеко не лучший вариант, так как циркуляция воздуха затруднена. Ставят если требуется закрыть и боковые части радиатора. Эти решетки могут быть сделаны в виде какого-то предмета мебели, чаще всего — комода или шкафчика. Если они при этом могут стоять самостоятельно, без опоры (как а фото внизу), из называют еще приставными. Также есть короба, которые требуют фиксации на стене — они не имеют ножек. Для лучшего отведения тепла под крышкой и над полом в решетке-коробе делают щель шириной 3-5 см. Неплохо и в верхней крышке сделать отверстие.
Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.
Самодельный экран — оригинальная идея
Установка экрана на радиатор отопления своими руками
Установка ухудшит обогревающие свойства радиатора. Чтобы этого не произошло, перед тем, как устанавливать экран, за радиатором закрепите отражатель. Самым простым отражателем является фольга. В этом случае тепловые лучи будут перенаправлены обратно в помещение, что повысит уровень теплоотдачи.
Внимание! Если внутреннюю поверхность изделия выкрасить в чёрный цвет, то конструкция будет больше нагреваться от радиатора и сама отдавать тепло в помещение. Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки
Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки
Конструкция экрана на радиатор выбирается в зависимости от вида батареи и способа её установки. Перед тем как изготавливать декоративный элемент, продумайте, как его демонтировать при аварии, ремонте, замены или простой уборки.
Решётка
Экран-решётка из вариантов подобных изделий наиболее простой. Представляет собой плоскую панель, состоящую из рамы с деревянными рейками. Рейки располагают горизонтально, вертикально, по диагонали, в виде ячеек. Последний вариант выглядит наиболее привлекательно.
Начинают изготовление с монтажа каркаса по размеру батареи. Используют только просушенный материал, чтобы во время эксплуатации он не деформировался и не рассохся.
Фото 1. Демонстрируется способ надежного крепления ажурных ячеек решетки к деревянному каркасу.
Затем на раму крепят необходимое число реек выбранным способом. Детали перед монтажом тщательно шлифуют и укрепляют специальными составами. Рейки на каркас крепят при помощи клея или саморезов. Готовое изделие покрывают лаком или краской.
Короб
Для изготовления экрана-короба снимают размеры с радиатора. Размеры изделия будут по ширине больше на 10 см, а по высоте на 3—5 см. В первую очередь изготавливается фасадная часть. Её делают в виде панели-решётки или на цельной плите вырезают необходимые отверстия.
Важно! Нельзя закрывать радиатор экраном более чем на 50%. Затем изготавливаются верхняя и боковые части в соответствии с размерами
Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки
Затем изготавливаются верхняя и боковые части в соответствии с размерами. Они могут представлять собой решётки или быть сплошными. Части соединяются между собой металлическими уголками. Для устойчивости экрана внизу прикрепляются ножки.
Задачи и материалы
Чаще всего решетки на радиаторы отопления устанавливают для декорирования — далеко не все отопительные приборы выглядят привлекательно, а решетки делают, порой, очень красивые. Вторая задача, которую часто выполняют экраны на батареи, — прикрыть острые и жесткие грани. Это актуально, в семьях с детьми, особенно если установлены чугунные радиаторы старого образца, типа «гармошка». Форма у них тавмоопасная, да и вид непривлекательный, к месту они будут разве что в помещениях в стиле лофт.
Делают решетки на радиаторы отопления из разных материалов:
Металлические экраны на батареи выпускаются массово. Делают их из тонкой листовой стали, которую затем покрывают краской. По большей части стоят они немного, но и вид у них средненький. Длительность эксплуатации зависит от качества окраски. Предпочтительнее -порошковые эмали. Они дольше держатся, сохраняя привлекательность на протяжении десятилетий. С точки зрения влияния на отопления, металлические экраны на радиаторы — оптимальный выбор. Металл нагревается быстро, а потом сам начинает излучать тепло. Так что вариант недорогой (обычно) и не сильно влияющий на температуру в помещении (при наличии перфорации).
Кованные решетки очень красивы. Но ковка слишком ажурна, потому требуется какой-то фон, и часто его делают контрастным, чтобы ярче выделить кованные элементы. Для обеспечения нормальной циркуляции воздуха имеет смысл «фон» сделать из металлического перфорированного листа.
Деревянные решетки и экраны. Древесина всегда была и остается материалом премиум класса. Высокая пластичность материала позволяет делать их в разных стилях и формах. И хоть и из дерева есть недорогие изделия, смотрятся они очень неплохо. Но, как говорилось выше, работать закрытый со всех сторон древесиной радиатор, передает в помещение мало тепла.
МДФ и ХДФ. Для изготовления используют ламинированные листовые материалы. Стазу стоит сказать, что при производстве МДФ и ХДФ не используются связующие вещества. Размягченные древесные волокна прессуются, в процессе выделяется лигнин — натуральное связующее, содержащееся в древесине. Лигнин и склеивает волокна. Так что оба эти материала абсолютно безопасны. Если изделия из МДФ мы более-менее хорошо знаем, то ХДФ для многих незнакомый материал. Отличается он от МДФ только условиями прессовки. Его формуют под более высоким давлением, в результате получается он совсем тонким (3-4 мм), но более плотным и однородным. ХДФ хорошо держит форму, потому ажурные решетки на радиаторы отопления часто делают именно из ХДФ. С точки зрения влияния на отопление они чуть лучше древесины — слой более тонкий, перфорации обычно больше.
Пластиковые. Изделия из пластика чаще всего используются в ванных и туалетах. Этот материал наиболее гигиеничен, его можно мыть неограниченное количество раз. Для изготовления используется термостойкий пластик, которому нагрев до 60-80°C нестрашен. Если планки решетки установлены под наклоном, как на фото, работать отопление будет эффективно. Через щели воздух поступает беспрепятственно. Все зависит от того, как сделают крышку.
Стеклянные экраны на радиаторы появились несколько лет назад. Они неидеальны с точки зрения отопления, но имеют привлекательный вид. Делают их из особого закаленного стекла, матируют или наносят рисунок.
Используют при изготовлении декоративных решеток на радиаторы и более экзотические материалы. Например, бамбук и ротанг. Такие изделия более требовательны к интерьерам и встречаются нечасто.
Экран из ротанга на деревянной рамке
Есть еще комбинированные решетки. Чаще всего имеется деревянная рама, на которую натягивается какая-то декоративная сетка. Бамбуковые и ротанговые плетенки чаще всего на такую раму и крепятся. На деревянный каркас обычно монтируются и панели из МДФ и ХДФ.

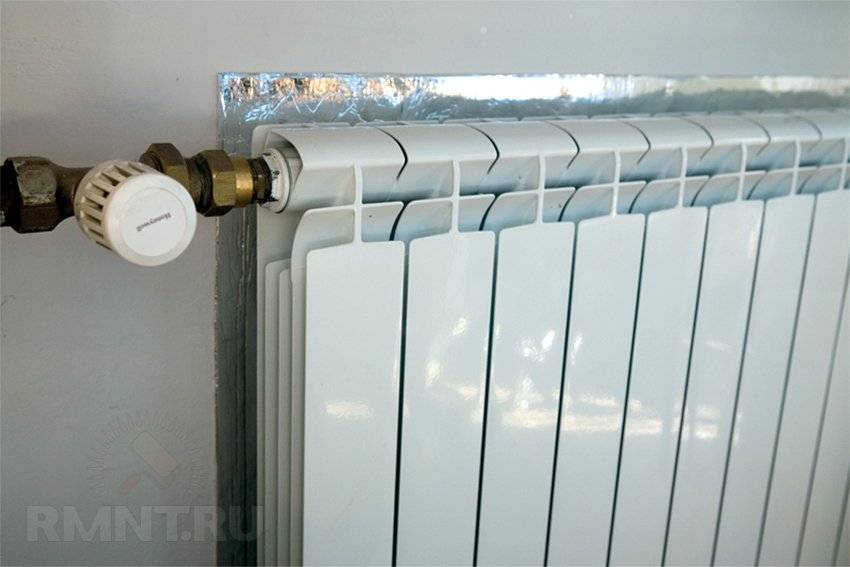

Теплоотражающий экран за радиатором
Нередко жильцы квартир сталкиваются с такой ситуацией, имеющиеся батареи отопления вроде бы и горячие, а вот в комнатах холодно. Обычно эти батареи установлены в небольших нишах под оконными проёмами и часть тепла от батареи направлена на обогрев кирпичей наружной стены. Получается, что теплопотери дома увеличиваются. Чтобы исправить эту ситуацию и пустить поток тепла внутрь комнаты нужно какое-то инженерное решение. Например, теплоотражающий экран за радиатором отопления. Этот факт был проверен Российскими учёными и они получили положительный результат.
Этот простой способ хотя и давно известен, но мало распространён. Более эффективен он будет, если в вашем доме горячие батареи. Это и понятно, количество отражаемого тепла больше. Не могу назвать точного процента увеличения тепла в помещении, он расходится в различных источниках, но свою цель, уменьшение теплопотерь они выполняют.
Материалы для изготовления
Такой теплоотражающий экран за батареей обычно изготавливается из материалов, которые имеют низкую степень теплопроводности. На современном рынке таких материалов несколько. Это пенофол, фольгопласт и другие. Эти материалы хороши ещё и тем, что помимо фольги имеют слой утеплителя. Для того чтобы достигнуть герметизации такого экрана необходимо все стыки проклеить металлизированным скотчем.
Но этими свойствами обладают материалы только с металлизированной алюминиевой фольгой. Фольга и есть отражатель. Если произведено металлическое напыление так называемым термическим способом, то толщина металлического слоя будет мала и такой материал не сработает в качестве экрана. Об этом надо помнить при покупке материала.
Также отражающий экран для батареи можно сделать из фанеры, прикрепив на неё фольгу. Подойдёт конструкция, сделанная из оцинкованной жести.
Для того чтобы теплоотражающие экраны работали, между ними и радиатором отопления должен быть зазор не менее 3-х сантиметров, иначе нарушается конвекция. Тёплый воздух будет циркулировать не так, как нам надо.
Функциональные возможности
Установив теплоотражающий экран за батареей отопления, около наружной стены, можно добиться увеличения температуры воздуха в помещении на 2 градуса.
Отражающие экраны устанавливаются по следующим правилам:
- Толщина изоляционного слоя должна быть не менее 5 мм.
- Отражающая сторона экрана должна быть развёрнута в сторону батареи.
Если экран не имеет самоклеящегося слоя, то прикрепить его можно с помощью скоб строительного степлера.
Помимо отражения тепла такой экран может исполнять пароизоляционную функцию, то есть защитить стену от проникновения в неё влаги.
Размер такого отражающего экрана должен быть больше, чем размер радиатора отопления. Безусловно, для установки такого экрана за радиаторами отопления ни в какую компанию обращаться не надо, можно это сделать самостоятельно.
На видео показано как просто и быстро сделать отражающие экраны для радиаторов.
Целесообразность
Конечно, в домах с центральным отоплением снижение теплопотерь не так актуально, как в частном доме. Пока ещё мы не научились контролировать тепло, потребляемое каждой отдельной квартирой, как умеем измерять потребление воды. Но ощутить тепло, которое несут отражающие экраны за радиаторами, мы можем.
Некоторые скептически настроенные люди, говорят о том, что при установке таких экранов смещается точка росы и на стенах образуется плесень. Начну с того, что эти отражающие экраны я установил у себя только на зимний период. На весну и осень, когда за окном ещё достаточно тёплая погода, а батареи уже работают, я их снял. Специально температуру в комнате я не сравнивал по градусам, но теплее стало. От стены не веяло холодом. Я устанавливаю их за радиаторами уже три года для тепла и уюта. Особенно спасают при сильных морозных, ветреных днях. Так что советую всем. Для чего, собственно говоря, и была написана эта статья.
