Какую трубу использовать для печки в бане

Монтаж на деревянный пол

Варианты

Есть три варианта решения по установке жаропрочного основания:

• металлический лист;
• кирпич;
• натуральный или искусственный камень;
• керамическая или керамогранитная плитка. Минимальный размер защиты должен быть — 40 см.

Подготовка стен

Как уже было сказано, легче отделать стены огнеупорами, чем отнимать у парилки полезное пространство.  Самый экономный, но не лучший вариант – это прибить лист металла к стене на бруски.

В целом, у нас есть следующие варианты:

• закрепить лист огнеупора на стену;
• отштукатурить ее (слой лучше делать более 2,5 см);
• сделать кожух из кирпича для печи;
• выложить кирпичом вместо деревянной стены.

Если печь располагается вплотную к стене, то потребуются двухслойный минерит с воздушной прослойкой между этими слоями из керамических втулок по 3 см. Это выглядит примерно так: деревянная стена — первый слой минерита — втулки — второй слой минерита.

Когда пространство позволяет, можно обойтись одним слоем, но для его крепления к деревянной стене также используются втулки.

Сверху минерита иногда кладут термостойкую плитку или зеркальную нержавейку. Последняя отлично отражает тепло, но нагревается сама, поэтому ее крепят на любой огнеупор — минвату, керамоволокно, суперизол и др.

Те, кто вывел топку в предбанник, либо ставят стену из кирпича, либо после вырезают часть бруса. В кирпиче оставляют место с запасом для топочного тоннеля, куда впоследствии укладывается теплоизолятор, к примеру, минвата. Его используют и в местах соединения кирпича с деревянной стеной. Если нет желания заменить всю стену, сделайте портал — минимум метр в ширину.

Подготовка потолка и монтаж дымохода

Нередко причиной пожара является участок потолка, где расположен дымоход. Множество ошибок, связанных с прохождением дымохода через перекрытия.

Конкретной причиной пожара могут стать:

• перегревание трубы;
• трещины в трубе, пропускающие искры;
• недочеты в расстоянии до сгораемых предметов.

Если вы не задумывались над положением печи заблаговременно, то над ней может оказаться балка. В таком случае часть балки вырезается и скрепляется перемычками с соседними балками. Пустое пространство над центром прохождения трубы должно быть в диаметре не менее 90 см.

Дымоход устанавливается от патрубка, который выходит из печи. В случае большего диаметра монотрубы, на патрубок надевается переходник. Первой трубой, проходящей через парилку, станет монотруба

На нее устанавливают шибер, потом она вновь продолжается, но не до конца (это очень важно!) перекрытия, т.к. там на нее надевают «старт» — переходник на сэндвич-трубу, которая пройдет сквозь перекрытия. Соединения труб не должны быть в местах перекрытий

Соединения труб не должны быть в местах перекрытий.

Здесь важно знать, что хоть сэндвичи наиболее распространены, но это опасный вид дымохода. Аналог сэндвич-труб — керамические или кирпичные дымоходы, но оба варианта тяжелее и дороже. Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева

Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик

Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева. Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик.

Подготовка печи

Перед установкой дымохода, печь уже должна располагаться на отведенном ей месте. Предварительно ее рекомендуется протопить на улице

Сделать это крайне важно, т.к. первая топка обычно сопровождается выгоранием промышленной термостойкой краски. Печь может немного «дымить» и пахнуть

Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства

Печь может немного «дымить» и пахнуть. Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства.

Новые камни также следует опробовать на свежем воздухе, а не внутри, потому что и от них может щипать горло и глаза.

Строго соблюдайте пошаговую инструкцию по установке металлической печи.

Устройство

В идеале дымоход представляет собой горизонтальную конструкцию, но в большинстве случаев его части располагают и по горизонтали, и по вертикали.

Поэтому в комплекте к дымоходным трубам прилагают специальные соединительные элементы:

Колено отвечает за плавное соединение элементов дымохода

При выборе этого соединителя обратите внимание на угол наклона.Соединитель с тремя отверстиями нужно как следует присоединять к трубам. Если этого не сделать, в банные помещения будет проникать дым, что не способствует приятному отдыху

Колено

Тройник

Патрубок оберегает от сильного жара прилегающие к дымоходу конструкции, а потому необходим при наличии деревянных перекрытий. Этот элемент используют в качестве изоляции труб, если чердак и кровля выполнены из горючих материалов.Крышная разделка или юбка герметично соединяет кровлю с дымовой трубой, защищая внутреннее помещение от попадания дождя и снега. Ну а установленный на вершину дымохода зонт защищает всю конструкцию и от капризов погоды, и от разрушения материала, и от насекомых.

Патрубок

Юбка

Помимо соединительных элементов, в стандартный комплект входят крепления – хомуты и кронштейны для закрепления конструкции и шиберы, регулирующие тягу. Искрогаситель, представляющий собой железную решетку с козырьком, защищает строение от огненных искр.

Есть еще ряд важных элементов дымохода, без которых нельзя представить оборудование бани:

Теплообменник представляет собой бак с толщиной стальных пластин 114-115 мм, установленный в качестве стартового элемента дымохода. Его используют для защиты банщиков от контакта с раскаленной поверхностью печи и ускорения процесса нагревания воды.Классическим примером теплообменника считается экономайзер, который устанавливают над банным котлом или печью. Это устройство обладает антикоррозионными и кислотоустойчивыми свойствами, одинаково подходит для больших и маленьких банных помещений.

Теплообменник

Экономайзер

Паровую пушку или самодельный парогенератор используют для создания влажного или сухого пара. Устройство экономит воду, не занимает много места

Его просто собрать самому: металлические трубы диаметром 5-7 см располагают над каменкой так, чтобы с одного конца залить воду, а из другого шел пар.Для профилактики грибка и застаивания воздуха важно отладить систему вентиляции. Но если в деревянной бане помещение вентилируется через щели между досками, то для бань из кирпича или бетона обустроить вытяжку нужно обязательно

Правильно устроенная вентиляция обеспечивает приток свежего воздуха, позволяет просушить моечное отделение после банных процедур и равномерно распределяет теплый воздух в парилке.

Парогенератор

Вытяжка

Техника безопасности при устройстве дымохода

Необходимо обязательно обеспечить высокую пожаробезопасность дымохода для бани

Для этого, как говорилось выше, обратить особое внимание на герметичность соединений отдельных частей трубы, а также на разделку при проходе дымохода через перекрытия и кровлю

В местах, где труба будет проходить через потолок, необходимо изолировать ее от деревянных элементов жаростойким материалом — это может быть асбест, минеральная вата, песок или керамзит.

• Для этого на потолок в месте прохода дымохода закрепляется металлическая панель с отверстием, через которое и будет пропущена труба.
• Со стороны чердака устраивается своеобразный короб, который должен быть выше чердачного пола на 10—15 сантиметров. В него и укладывается или засыпается изолирующий материал, который убережет деревянное перекрытие от высоких температур дымоходной трубы. Труба должна находиться, как минимум, в 25 сантиметрах от горючих материалов перекрытия.

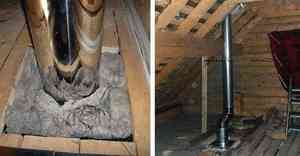

Проход трубы через перекрытие

Очень важно устроить термоизолирующую защиту не только в перекрытии потолка, но и на деревянной стене бани. В основном банные строения возводятся из сосны, а ее древесина достаточно смолиста и легко может перегреться и даже подгореть от высоких температур проходящего рядом дымохода

Поэтому стену нужно обезопасить с помощью негорючего материала — это может быть специальный гипсокартон, асбест, каменная кладка, фольгированная минвата или же комбинированный вариант.

Очень важно защитить не только потолок, ни и стены

• После прохождения через чердак, дымоотводный канал выводится через кровлю и поднимается над ней не менее чем на полтора метра.
• Вокруг дымохода, при проходе через кровельное покрытие, устраивается гидроизоляция, которая сохранит обрешетку крыши от попадания влаги, а значит и от появления плесневого грибка и разрушения.

Проход через кровлю нуждается в гидроизоляции

Сверху на оголовок трубы надевается специальный защитный грибок и устраивается искрогаситель.

Водяной бак

В дымоотводную систему бани, возведенную из металлических сэндвич-труб, иногда встраивается металлический бак для подогрева воды, внутри которого проходит неизолированная часть дымохода. Баки могут иметь различный объем – это в первую очередь, будет зависеть от мощности выбранной печи.

Выбирая этот аксессуар для дымохода, лучше всего обратить внимание на изделие из нержавеющей стали, которое будет служить долгий срок. Естественно, нужно ориентироваться на диаметр трубы дымохода, на которую будет бак закреплен

Лучше приобретать весь набор в комплекте, чтобы не пришлось разбирать уже собранную конструкцию.

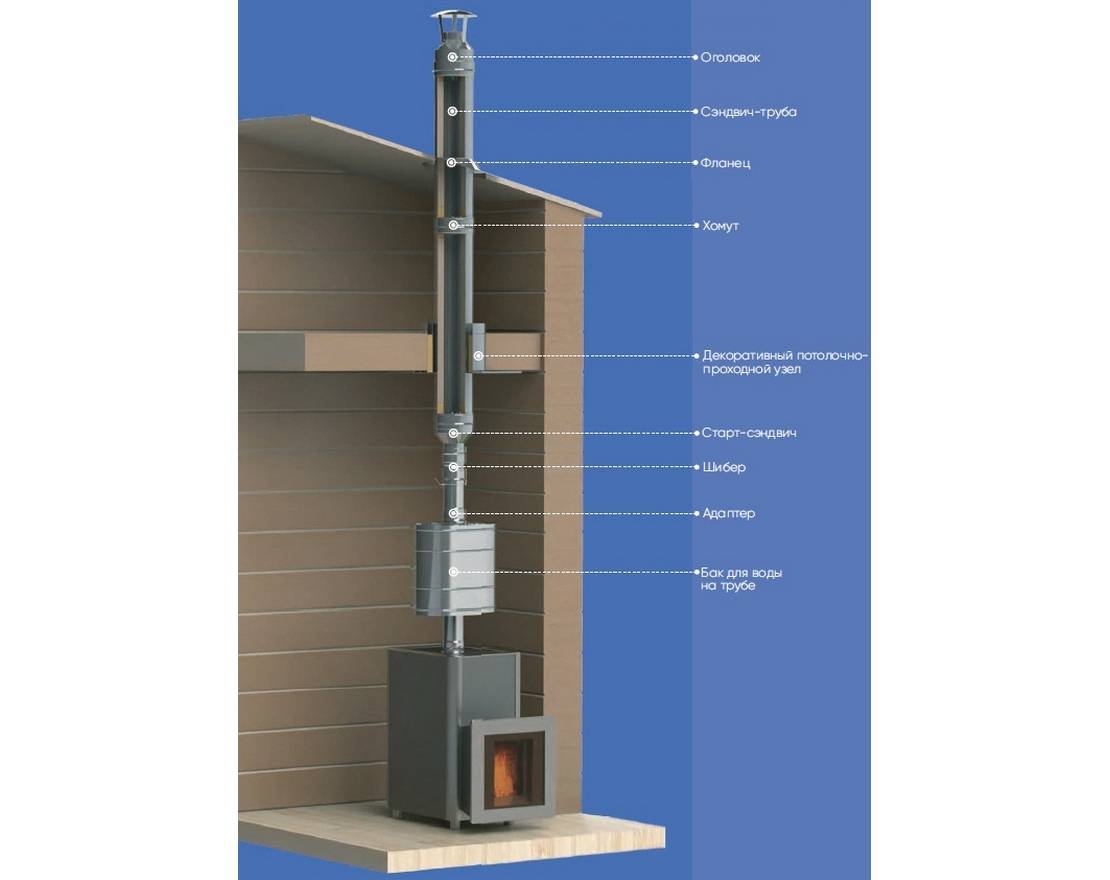

Готовый участок дымохода с водяным баком

На водяном баке предусмотрены патрубки, на которые надеваются отделы дымоходных труб. Они должны плотно стыковаться друг с другом, иначе будет снижаться тяга, а в помещение может попасть угарный газ.

Металлический бак для воды встраивается и в конструкцию кирпичного дымохода. В этом случае горячий воздух из печи, проходящий рядом с ним, нагревает залитую в бак воду. Встраивая емкость, нужно предусмотреть место в стене дымохода, где будет находиться кран и патрубок с краном для заполнения бака.

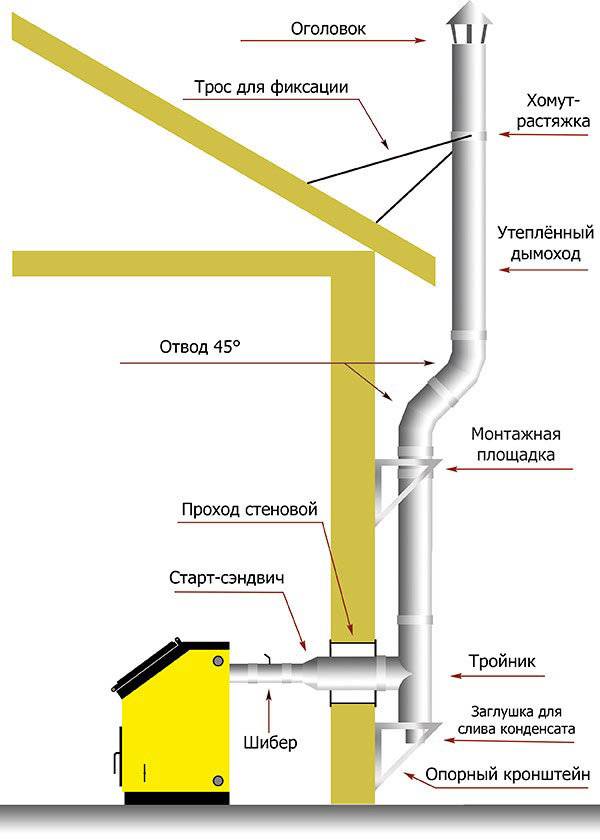

Схема устройства банного дымохода

На данной схеме отлично видны все вышеописанные отделы дымоотводной системы банной печи.

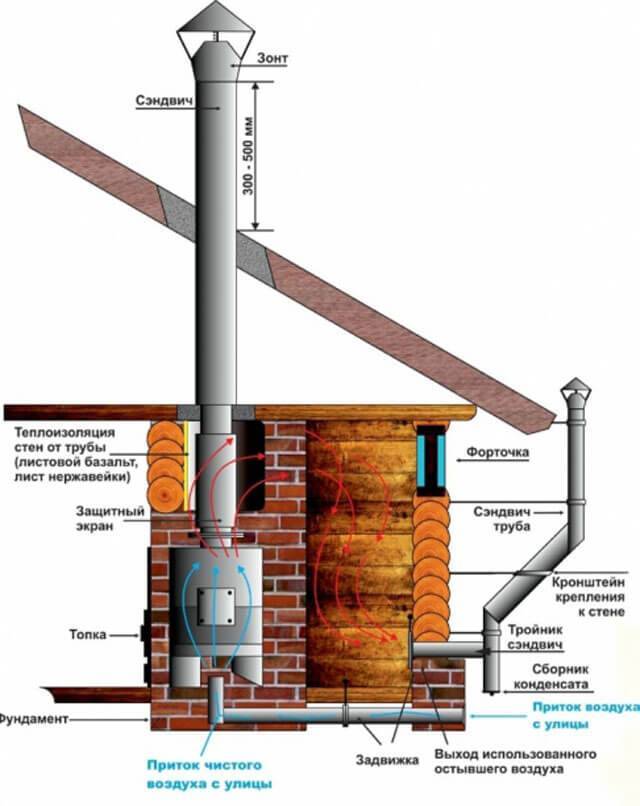

Примерная общая схема устройства банного дымохода

Стоит отметить, что банная печь своей топкой обычно выходит в другую комнату — предбанник. Это предусмотрено для того, чтобы не возникало риска обжечься во время мытья, и чтобы у банщика была возможность все время подкладывать дрова в топку.

Непосредственно в банном помещении располагают саму печь с металлической обрешеткой, которая огораживает собой раскаленные стенки и отстоит от них на 10—15 сантиметров. В это расстояние и укладываются камни-голыши, которые, нагреваясь, отдают тепло в помещение, а при желании получить пар — на них плещут обычной водой или настоем душистых трав. Дымоход и устроенный на нем бак в этом варианте также располагают в помещении бани.

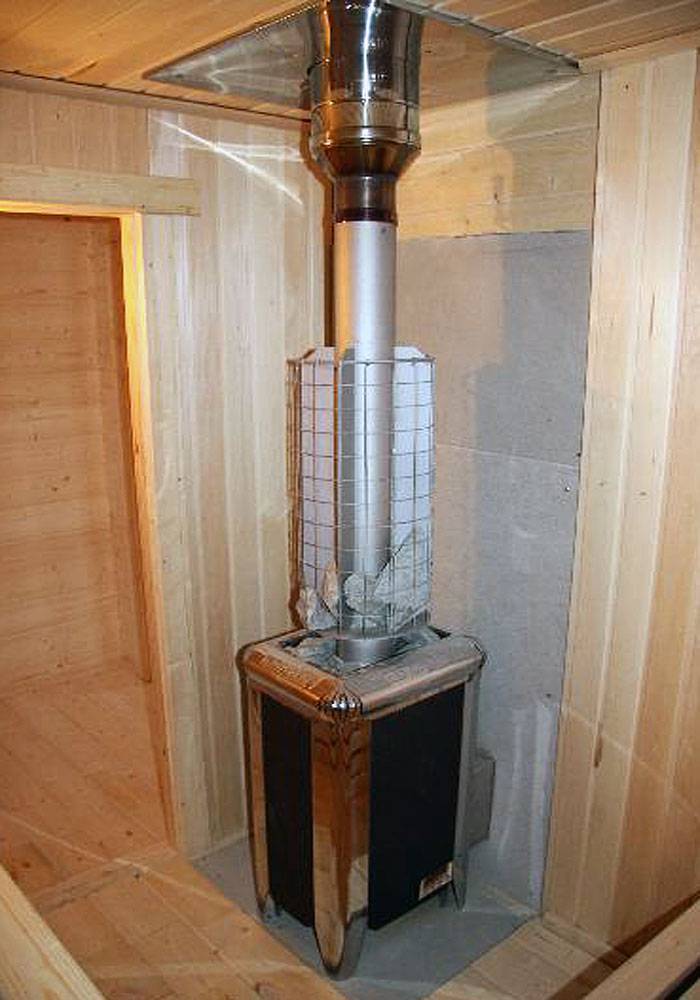

Чугунная печурка с ограждением, металлическим дымоходом и водяным баком

На рисунке также видно, как дымоход должен проходить через перекрытия и кровлю и как обеспечить полную безопасность его функционирования.

Опираясь на данную схему, можно без труда устроить дымоход самостоятельно, если строго соблюдать все нормы, правила, размеры и объемы изолирующих материалов.

Как выбрать?

Для начала, следует определиться — в каком месте будет располагаться резервуар — непосредственно над трубой, либо это будет выносная конструкция с расположением на чердаке.

Устройство емкости на чердаке удобно, но не всегда возможно — все зависит от конструкции крыши и возможности подведения и отведения воды.

Рассчитываем объем

Необходимый объем жидкости рассчитывается из нормы 15-20 литров на 1 человека плюс 10-15 литров про запас. Например, если в бане периодически моется семья из 2 человек, то бака в 50 литров будет достаточно. Семье из 4х человек понадобится емкость в 80-100литров.

Вид материала

Плюсы и минусы сталь, чугун нержавейка:

Чугун

Чугунные емкости тяжелые, их неудобно монтировать, вода в них нагревается медленно, но при этом долго остается горячей;

Оцинкованное железо

Емкости из него живут дольше стальных, но по истечении времени ржавеют и прогорают;

Сталь

За счет высокой теплопроводности стальные баки быстро нагреваются и так же быстро остывают. Основное достоинство-цена, основной недостаток — низкие сроки эксплуатации;

Нержавеющая сталь

Сочетают все преимущества изделия из железа с высокой устойчивостью к коррозиям.

В магазинах встречаются эмалированные изделия. Они долговечнее стальных баков без покрытия, но подвержены сколам, на месте которых образуются очаги коррозии.

Рекомендации по установке

Дымоход для бани своими руками

Дымоход для бани своими руками

Дымоход в бане нужно тщательно закрывать рядом с топочной камерой и на стыке с перекрытиями. Для защиты стен используются листы стали с огнеупорным покрытием. Для увеличения КПД в трубу устанавливается специальная сетка, на которую насыпаются камни. Разогреваясь дымом, они будут дополнительным источником тепла, что несколько снизит расход топлива и время обогрева парилки. Дымоход ведется исключительно снизу вверх. Каждый следующий участок трубы вставляется в предыдущий, вследствие чего конденсат будет скапливаться внутри системы. При необходимости труба должна легко демонтироваться (рано или поздно она перегорит), поэтому следует позаботиться о съемном колене. Дымоходную трубу над кровлей нужно закрыть специальным «зонтиком» для защиты от атмосферных осадков. По возможности монтаж проводится подальше от стен.

2

Внутренний дымоотводящий тракт – в парилке будет всегда тепло!

При таком способе монтажа трубу устанавливают над печкой в бане, протягивают ее до потолочного перекрытия, пропускают через чердачное помещение, а затем и через кровлю. Высота тракта должна соответствовать уровню конька крыши либо быть на 0,5–1 м длиннее его. В этом случае гарантируется качественная тяга. Главный плюс внутреннего дымохода состоит в том, что тепловая энергия, идущая по трубе от печи, нагревает и саму парилку, и чердак. В результате этого требуемая температура в бане достигается быстро и с малым расходом топлива. Минус внутренней конструкции – трудоемкость и сложность прокладки трубы через крышу и потолок.

Правильно сделать дымоотводящий тракт внутри помещения можно по простому алгоритму. Сначала нарисуйте схему дымохода, ориентируясь на размеры парилки. Определитесь с количеством и длиной нужных деталей (поворотов, прямых участков). Закажите требуемые металлические элементы для сборки трубы в строймагазине. Попутно приобретите в нем два листа металла с отверстиями посередине. Эти изделия вы поставите на полу чердачного помещения и на перекрытии в бане (снизу). Диаметр отверстий должен соответствовать сечению используемой трубы. Ее, кстати, следует выбирать максимально грамотно.

Труба внутреннего дымоходы выводится через потолок

Труба должна иметь диаметр (внутренний) в пределах 15–20 см. Конструкция с меньшим сечением не обеспечит необходимую тягу. Если же взять трубу с большим диаметром, тепловая энергия будет очень быстро уходить из печки и помещение станет плохо прогреваться. Рекомендованная высота дымоотводящего металлического тракта – 5 м. Еще один совет. Выбирайте трубу с толщиной стенки 1–1,2 мм. Такое изделие будет служить вам по-настоящему долго.

Дополнительно потребуется подготовить уплотнитель из резины (его вы наденете на тракт после выведения трубы на крышу) и герметик для качественной гидроизоляции конструкции. Пошаговое руководство по монтажу дымохода из металла в бане приводится в следующем разделе.

Особенности монтажных работ

Есть довольно много особенностей по проведению монтажных работ, которые нужно учитывать. Примером назовем нижеприведенную информацию:

1. Для начала создается отверстие под дымоход соответствующего диаметра.
2. Проводится установка металлического фартука.
3. После выполнения подготовительного этапа проводится монтаж непосредственно самого дымохода. Для начала проводится подготовка креплений с шагом около 20 сантиметров.
4. Выполняется сборка конструкции, после чего проводится подсоединение трубы к печи.
5. Устанавливается шибр.
6. Последним элементом конструкции, которая монтируется, становится наружная часть трубы, возвышающаяся над крышей.
7. Специалисты рекомендуют закреплять защитные гибки, которые не позволят осадкам попадать внутрь печи.

В целом можно сказать, что особых проблем при выполнении данной работы не возникает

При проведении монтажных работ следует уделять внимание изоляции трубы от наружных материалов, которые при сильном нагреве воспламеняются

В заключение отметим, что перед выполнением работы следует провести разработку соответствующего проекта. Также для реализации проекта понадобятся самые различные инструменты, а также помощь, так как подъем трубы и другие работы выполнить одному сложно.

Источник

Используемые материалы для утепления

Сегодня редко владельцы бань и саун обращаются к дедовским способам изоляции дымохода. Здесь использовались глина, асбест, другие подручные негорючие материалы с низкой теплопроводностью. Современный рынок предлагает долговечную продукцию, которая отличается простотой монтажа, эстетикой. Рассмотрим детальнее, чем можно выполнить утепление дымохода.

Кирпич

Для изоляционных работ используется красный огнеупорный кирпич. Для него характерны стойкость к нагреванию, длительное удерживание тепла, стойкость к влаге. Способ актуален в случае с каменной печью.

Красный огнеупорный кирпичИсточник serpuhovo.pechnik-online.ru

Толщина стенок кладочной изоляции должна составлять порядка 40 см. Раствор используется только огнеупорный, швы не превышают 5 мм. Дополнительно конструкция оштукатуривается раствором, который проявляет стойкость к условиям эксплуатации. Она дополнительно будет защищать изолирующий материал от влаги.

Минеральная вата

Волокна из минеральных пород проявляют стойкость к открытому огню, препятствую его распространению. Утеплитель для дымоходных труб обладают низкой теплопроводностью. Для небольшого строения также важен малый вес. Здесь не требуется усиление фундамента или смежных конструкций.

Предпочтение мастера отдают базальтовым плитам или полотнам из стекловолокна. Преимущества материала выглядят так:

• экологичность;
• отсутствие токсичных выделений и запаха при нагревании;
• долговечность (свыше 50 лет);
• инертность к биологической активности и коррозии.

Базальтовая ватаИсточник elka-palka.ru

Недостаток минваты заключается в том, что он хорошо впитывает влагу и удерживает ее в условиях слабого проветривания. Так повышается теплопроводность полотна, плотность. Для исключения подобных явлений нужно создавать барьер для воды. Это может быть отдельный кожух или готовый продукт с фольгированной оболочкой.

Фольгированные полотна

Хорошим современным решением как изолировать трубу дымохода в перекрытии: теплоизол и фольгоизол. Для производства теплоизолятора применяются вспененный полиэтилен. Первый имеет две теплоотражающие оболочки. При толщине листа в 2-5 мм допустимая температура эксплуатации составляет -30-+100 градусов по Цельсию, при 5-10 мм – -50-+150 градусов.

Фольгизол изготавливается с одной фольгированной оболочкой. Последняя представлена утолщенная пищевая фольга. Рабочая температура находится в диапазоне от -65 до +175 градусов по Цельсию.

Преимущества использования полиэтиленового изолятора:

• стойкость к влаге;
• эластичность;
• малый вес;
• способность отражать тепло;
• экологичность.

Фольгоизол для теплоизоляции дымоходаИсточник prom.st

Монтаж предполагает использование металлизированного скотча или вязальной проволоки. Фольгоизол применяется для изоляции трубы и стен с потолками. Дополнительная защита конструкций здесь не требуется.

Засыпка

Некоторые мастера предпочитают создавать короб, внутри которого устанавливается металлический дымоотводный канал. Пространство между элементам с целью теплоизоляции здесь заполняется сыпучими материалами. Это могут быть керамзит, шлак, битый кирпич, специальные огнеупорные гранулы.

Использование керамзита для утепления трубыИсточник stroyfora.ru

Сэндвич

Нередко решая, чем изолировать металлическую трубу дымохода, мастера рассматривают инновационные материалы. Сегодня это готовые секции, из которых собирается дымоход. Изделия изготовлены из стального каркаса (нержавейка) и кожуха (оцинковка) с сердцевиной из каменной ваты. Такая конструкция имеет такие плюсы:

• простой монтаж;
• отсутствие накопительного эффекта сажи;
• приятный внешний вид не нагреваемой наружной оболочки.

Оцинкованные изделия защищены от воздействия влаги на металл, что исключает возникновение ржавчины. Но покрытие тонкое и недолговечное. Поэтому сэндвич-трубы рекомендуются для установки в саунах, где воздух сухой.

Сэндвич-трубыИсточник stroyfora.ru

Листовой материал

Длительное время для изоляции рассматривался асбест. Но от него внутри помещения стоит отказаться из-за выделения токсичных веществ при нагревании полотна. Войлок отличается безопасностью, он не горит. Но для него характерно тление. Это явление сопровождается неприятным запахом.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

• нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
• прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.
