Дымоход для буржуйки: процесс изготовления и установка дымохода своими руками

Дымоход для буржуйки своими руками

Если буржуйка будет установлена на открытом воздухе, то устройство дымохода будет заключаться всего лишь в выборе подходящего по высоте и диаметру отрезка трубы. Главная функция дымохода здесь – отводить дым выше уровня человеческого роста, дабы он не причинял дискомфорт.

Если же печь устанавливается в закрытом помещении, сделать дымоход будет несколько сложнее. Обязательно придется устраивать проход через стену или крышу, а также обеспечить должный уровень пожарной безопасности. С другой стороны, работа с железными трубами не представляется очень сложной, поэтому справиться с задачей будет по силам даже не самому опытному мастеру.

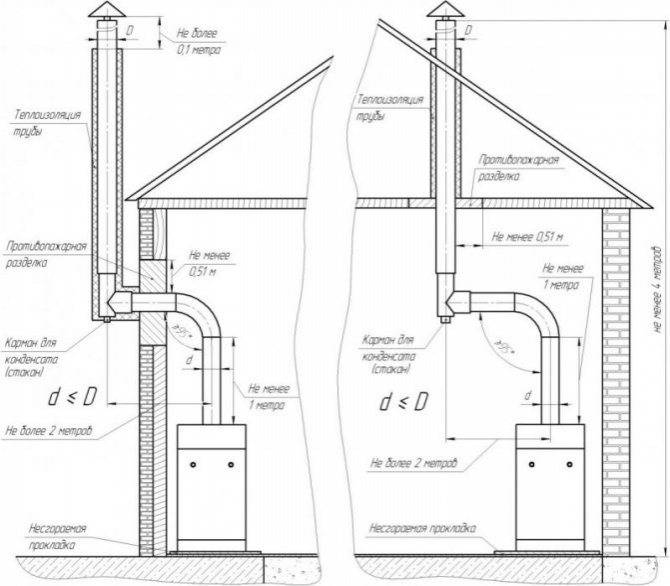

Как составить схему дымохода

Определив место установки печи и вариант прохождения дымохода, необходимо составить схему, где будут указаны все элементы конструкции с точными расстояниями между ними. По этой схеме эксперты в строительном магазине помогут подобрать необходимые материалы.

На подготовительном этапе также необходимо определиться с толщиной труб для дымохода. Рассчитать это можно по нехитрой формуле: диаметр трубы должен быть приблизительно в 2,7 раза больше объема (в литрах) камеры сгорания печи. Так, для стандартной буржуйки на 50 литров отлично подойдут трубы диаметром 50 x 2,7 = 135 мм. Трубы меньшего диаметра попросту не смогут обеспечить необходимую тягу.

При планировании высоты дымохода над уровнем крыши необходимо придерживаться нескольких правил:

• Если труба расположена ближе чем на 50 см от конька, она должна быть выше его уровня также приблизительно на 50 см.
• Если труба удалена от конька на расстояние 150-300 см, ее допустимо установить на одном с ним уровне.
• При удалении свыше 300 см, верхняя точка трубы может совпадать с уровнем конька, либо быть чуть ниже его уровня.

Рекомендуем ознакомиться: Разновидности и технические особенности дымовых труб для котельной

Современные модификации буржуек часто комплектуются некоторыми дополнительными элементами, позволяющими повысить их энергоэффективность и безопасность. Это может быть задвижка для регулировки интенсивности горения, система, перерабатывающая выделяемые при горении газы, запор, исключающий возможность задымления и т.п.

Правильный монтаж дымохода

После того как схема дымохода составлена, а необходимые материалы, включая асбестовый шнур и жаростойкий герметик, закуплены и доставлены, можно приступать к процессу монтажа:

• В первую очередь необходимо подготовить основание, а также обшить стену за печкой и трубой жаростойким материалом. Для этих целей отлично подойдут листы асбеста или фольги.
• Далее, в соответствии со схемой, в потолке, крыше или стене делаются сквозные отверстия подходящего диаметра. Для деревянных перекрытий можно изготовить или приобрести специальные короба, с диаметром отверстия на 3-5 мм больше диаметра труб дымохода.
• Буржуйка устанавливается на основание, а на ее патрубок надевается нижний отрезок трубы. Место контакта уплотняется термостойким материалом и надежно фиксируется хомутом.
• В зависимости от выбранной схемы, далее устанавливается колено или сегмент дымохода, идущий на чердак.

Если производится монтаж дымохода через стену, то на выходящий горизонтальный патрубок следует закрепить колено, придающее ему вертикальное положение. На внешней стороне стены труба закрепляется на уголках или кронштейнах.

Проход через кровлю обрамляется с обеих сторон.

Изнутри накладывается металлическая пластина с соответствующим круглым или овальным (форма зависит от крутизны ската) отверстием. С внешней стороны в обязательном порядке производится гидроизоляция.

Легко и удобно сделать это при помощи специального эластичного блока, который можно надежно закрепить герметиком на любой поверхности, даже на ребристом шифере или ондулине.

После завершения монтажа дымохода, необходимо тщательно обработать герметиком все места стыков и швов. При выборе герметика нужно быть внимательным – подойдут только разновидности, предназначенные для высоких температур. Другие виды под действием жара от буржуйки попросту растают или высохнут.

Рекомендуем ознакомиться: Особенности и монтаж вентиляционного выхода трубы на крышу своими руками

Завершающим этапом станут финальные испытания системы. Печь затапливается, а дымоход на всей его протяженности тщательно обследуется. Если следов дыма нет, построенной системой отопления можно смело пользоваться.

Голосование: какая современная печь-буржуйка самая лучшая?

	Фото	Название	Рейтинг	Цена
Лучшие заводские модели печей-буржуек российского производства
#1		Печь-буржуйка ПОВ-57	99 / 1005 – голосов	Узнать подробнее
#2		Термофор Огонь-батарея 5Б	98 / 100	Узнать подробнее
#3		МЕТА Гном 2	97 / 100	Узнать подробнее
#4		Печь Буржуйка Теплосталь	96 / 1003 – голоса	Узнать подробнее
Популярные буржуйки от мировых брендов
#1		Keddy	99 / 100	Узнать подробнее
#2		Guca Lava	98 / 100	Узнать подробнее
#3		Vermont Castings	97 / 1001 – голос	Узнать подробнее
#4		JOTUL	96 / 1001 – голос	Узнать подробнее
#5		Brunner IRON DOG	95 / 100	Узнать подробнее

Что бы вы выбрали из современных печей-буржуек или посоветовали бы приобрести?

Brunner IRON DOG

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Располагать выход трубы над крышей следует согласно определенным правилам:

1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька,
2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним,
3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним,

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход).

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

• отверстие должно быть больше самой трубы дымохода;
• между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

Как изготовить буржуйку из стали

Печь буржуйка конвекционного типа.

Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:

• лист металла толщиной 4 мм или более;
• металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
• решетка;
• дымоходная труба;
• уголки, из которых будут сооружаться ножки;
• устройство для сварки.

Последовательность действий по изготовлению

Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.

Печь буржуйка из листовой стали.

С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.

Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами. Чтобы можно было выполнять регулировку интенсивности сгорания топлива, на дверке, которая закрывает зольник, надо проделать углубление для монтажа заслонки.

К углублению для дымоходной конструкции нужно прикрепить гильзу высотой 200 мм, на которую будет монтироваться труба. Сохранять тепло поможет заслонка в трубке. Для нее надо будет вырезать круг из металлического листа. Одну крайнюю часть прута из стали нужно согнуть. После этого в трубке понадобится проделать несколько параллельных отверстий. Далее монтируется прут, после чего к нему приваривается круглая заслонка.

Схема устройства кирпичного ограждения для буржуйки.

Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.

Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.

Подушка воздуха может стать защитой тепла.

Для ее реализации в кладке сверху и снизу надо проделать отверстия для вентиляции.

Особенности обслуживания дымохода

Дымоход буржуйки нуждается в обслуживании – осмотре внешнего состояния конструкции и очистке внутреннего пространства трубы. Частота обслуживания полностью зависит от материала.

Если это асбестоцементный дымоход – то его предстоит чаще прочищать. Все из-за шероховатой внутренней поверхности трубы, где с удвоенной силой накапливается сажа.

Также асбестовый дымоход, если его установили для отвода дыма из буржуйки, в скором времени может покрыться пятнами или и вовсе разорваться в процессе эксплуатации. Это приведет к дополнительным тратам – потребуется замена трубы дымохода.

Пятна, появляющиеся на асбестовой трубе, не только создают неприятное впечатление своим внешним видом, но и являются предвестниками появления неприятных запахов

Для металлического дымохода частота проведения чистки трубы в среднем составляет 1 раз в год

Также важно проводить осмотр внешнего состояния материала – вполне возможно, что некоторые участки могут прогореть

Чтобы удалить сажу из металлической трубы, можно:

• сжечь осиновые дрова;
• обработать сжигаемые поленья специальным химическим составом, который несложно купить;
• изготовить крюк для деликатного удаления сажи.

Составы для избавления от сажи отличаются простотой в использовании. Они не требуют особых навыков – достаточно обработать дрова средством из пакетика и разжечь буржуйку, как обычно. Продукты сгорания не будут содержать вредных для здоровья примесей. Это безопасный способ прочистки металлической трубы.

Расход средства и способ его нанесения на поленья указан в инструкции производителя

Важно внимательно прочесть рекомендации и четко их выполнить. В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально. В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально

В металлической трубе, отводящей дым, сажа чаще всего накапливается на участке, проходящем горизонтально.

Опытные пользователи таких дымоходов нашли удобное решение – просверлить небольшое отверстие и соорудить крюкообразную конструкцию для удаления сажи. Таким приспособлением стенки трубы не удастся повредить, а прочистить накопившуюся гарь получится.

Крюкообразная конструкция проста в изготовлении, да и применять ее довольно удобно. Чаще всего это участок трубопровода, находящийся на улице

Тщательный осмотр внешнего состояния дымохода позволит вовремя диагностировать потребность в замене того или иного участка. Не стоит пренебрегать этой мерой – ведь сквозь дыры в дымоходе дым будет идти в помещение, а дальнейшая эксплуатация отопительного прибора станет невозможна.

Регулярная очистка внутренних стенок от сажи поможет продлить срок службы трубопровода, отводящего дым. Да и тяга всегда будет на нужном уровне, что положительно влияет на эффективность работы буржуйки.

На нашем сайте есть также другие статьи, содержащие подробную информации о лучших методах очистки дымохода и рекомендации по выбору средства для чистки. Предлагаем вам ознакомиться с ними:

• Как проводится чистка дымохода от сажи: как грамотно почистить дымовой канал
• Средства для чистки дымоходов: чем лучше всего прочистить дымоход от сажи
• Полено «Трубочист» для чистки дымоходов: состав средства и правила применения + отзывы владельцев

Уход за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении

Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь

А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!. Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке

Чтобы у печки-буржуйки всегда была хорошая тяга, и не случалось задымлений в помещении, нужно обязательно проводить профилактические мероприятия, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодических профилактических работ:

Для того чтобы труба была чистой от сажных отложений, необходимо периодически в сжигаемые дрова добавлять химические средства, специально предназначенные для разрыхления нагара. Для этих же целей применяют и осиновые дрова, которые способствуют очистке внутренних стенок. Чтобы очистить трубу с их помощью, для профилактической топки используют только дрова осины. Желательно, чтобы они не прогорали быстро, а тлели максимально возможное время в топке. Для создания таких условий искусственно снижают тягу, закрывая поддувало после того, как дрова хорошо разгорятся. Ежегодно проводят механическую очистку трубы от нагара и ржавчины. Для этого можно использовать специальный прочистной ерш с грузом

После каждой очистки обязательно проводят ревизию поверхности, осторожно опуская в дымоход включенную лампочку. Это необходимо, чтобы вовремя обнаружить прогары или трещины

Так как любой дымоход должен отличаться высочайшей надежностью, а все сегменты при стыковке должны идеально совпадать друг с другом для их герметизации, рекомендовано устанавливать детали, изготовленные исключительно на профессиональном уровне. Нужно помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших отверстий представляет собой, без преувеличения, смертельную опасность.

    Метки: буржуйка, дача, дымоход

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

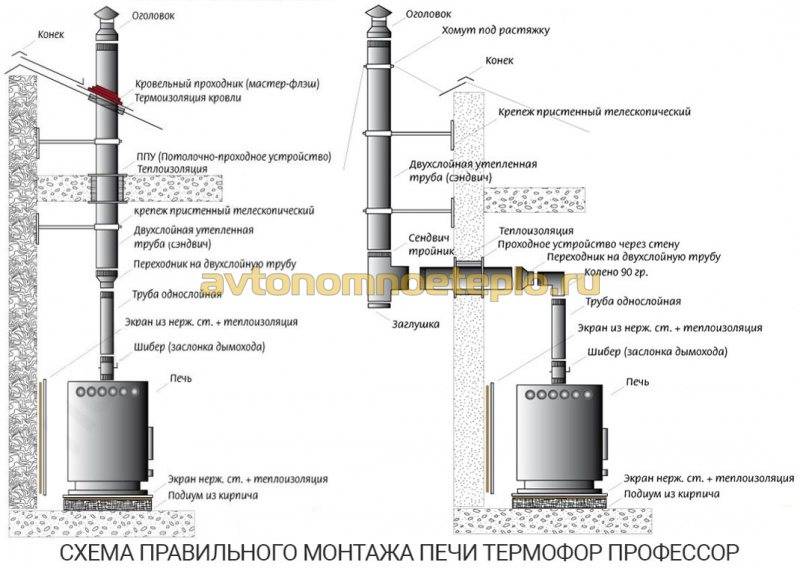

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке
