Как подключить автомат в щитке: выбираем и подключаем автомат правильно, рекомендации

Монтаж дифавтомата

После того как вы выберите способ подключения, можно переходить к практическому этапу, а именно к монтажным работам. Монтаж данного устройства является несложным занятием, если вы правильно пользуетесь подсказками и инструкцией. Для того, чтобы вы оперативно и без каких-либо препятствий установили автомат, рассмотрим далее детальную инструкцию, как это можно сделать.

Сначала нужно осмотреть корпус, чтобы в нем не было повреждений и дефектов. Даже незначительная трещина в корпусе может быть причиной некорректной работы. Далее нужно отключить в квартире электрику и проверить точно ли отсутствует напряжение в сети. Сделать это можно при помощи индикаторной отвертки.

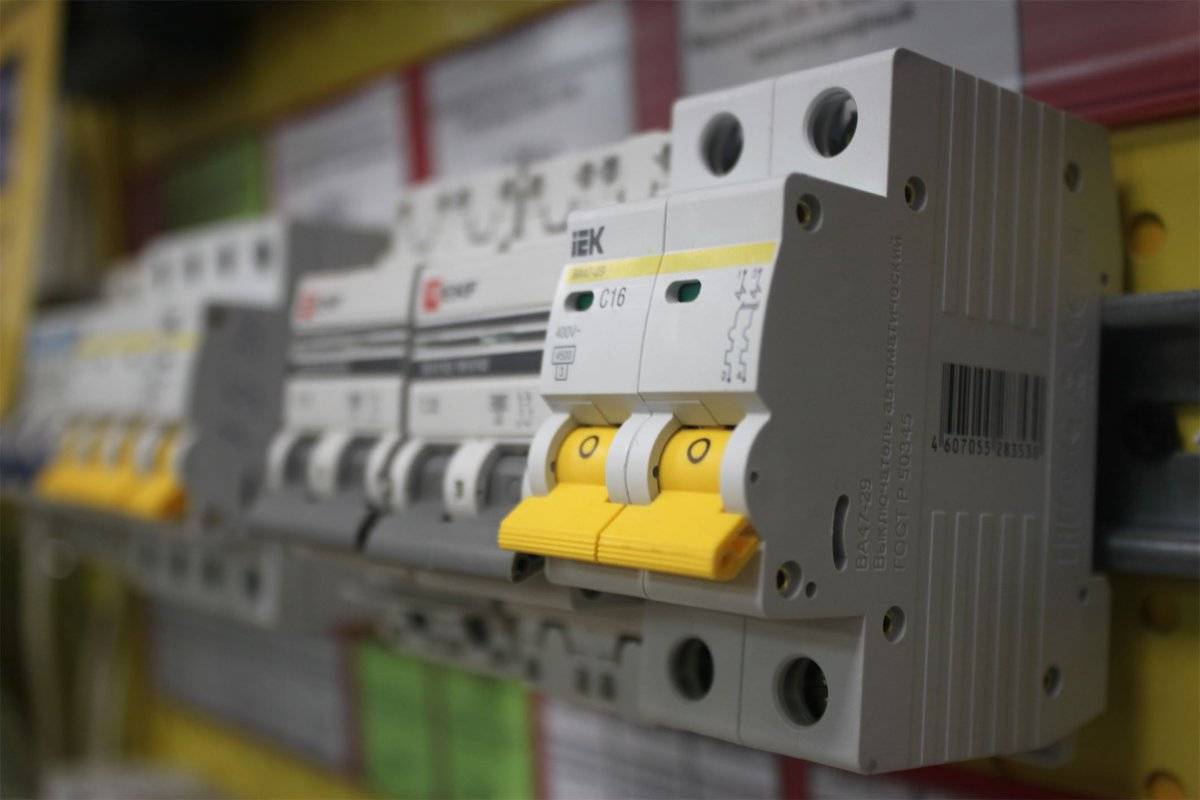

На специальной DIN-рейке автомат необходимо зафиксировать таким же образом как это показано на фотографии.

На жилах, которые буду подсоединяться, нужно зачистить изоляцию, для такой задачи лучше пользоваться специальным инструментом для снятия изоляции, использование которого не испортит контакт. Далее нулевой проводник вместе с фазным нужно подключить к устройству

Важно в процессе подключения запомнить, что вводные жилы должны фиксироваться сверху и никак иначе

Дальше нужно включить электричество, после чего проверить работоспособность дифавтомата. Мы рассмотрели несложную технологию установки монтажа дифавтомата. Специалисты рекомендуют использовать только автоматы популярных марок. Не помешает также посмотреть информацию про ошибки во время подключения, они будут рассмотрены дальше в статье.

Недопустимые ошибки при покупке

При выборе автоматических выключателей по нагрузке электромеханики-новички могут допустить несколько ошибок. Неблагоприятные последствия появляются, даже если немного промахнуться с номинальным током. Чтобы такого не произошло — рекомендуется заранее ознакомиться со списком проблем и выходов из них.

Энергетическая мощность соединения выбирается абонентами, когда они заключают новые соглашения. Подбор лучше проводить при участии представителя продавца, производителя.

Для этого технический отдел проводит отдельный анализ и расчёт. Отдельно выбирают место, по которому будет организовано подключение. Изучают оборудование и его способность справиться с существующими нагрузками. Сечение кабеля вместе с номиналом рассчитывают по ней же. Самовольное увеличение нагрузки на ввод жильцами недопустимо, если сеть не модернизируют. Ведь по проекту мощность уже заявлена, проложен питающий кабель.

Можно сказать, что выбор номинальной мощности — ответственность не потребителя, а технического отдела. Если потом появится желание что-то увеличить,0 главное — всё согласовать.

Ориентироваться надо на электропроводку, а не только на мощность бытовой техники, которой снабжён дом.

Если проводка достаточно старая — неправильным будет ориентироваться только на параметры, характерные для бытовых приборов. Иначе велика вероятность, что один из компонентов не выдержит, быстро расплавится. Из-за этого в сети появляются короткие замыкания. При необходимости купить коммутационный аппарат повышенной мощности первым шагом должно стать именно обновление проводки. Условие помогает решать многие проблемы, возникающие во время эксплуатации.

  • Если при расчётах получилась средняя характеристика, то выбор делают в пользу большей цифры.
  • В случае с дачами и гаражами чем больше мощность автомата — тем лучше.

Интересно. Ведь на загородном участке могут применяться различные электронные приборы с серьёзными запросами по мощности. Если изначально сделать правильный выбор — потом не придётся переплачивать.

Оптимальный вариант — когда вся автоматика стоит от одного производителя, который себя уже зарекомендовал.

Потом сводится к минимуму вероятность появления несоответствий.

За покупкой товара лучше обращаться в специализированные магазины. Хорошо, если это будет официальный дистрибьютор. В этом случае вероятность получения подделок уменьшается. А цены остаются доступными для большинства потребителей.

Особенности эксплуатации

Место монтажа большинства автоматов — на входе у квартиры или дома. Прибор размещают внутри пластиковых боксов, способных выдержать любые условия эксплуатации. Присутствие такого решения в электрической схеме станет залогом для максимальной безопасности объекта. Если параметры сети превысят определённый порог — приборы своевременно проведут отключение. Для правильного выбора достаточно учесть основные характеристики, провести несложные расчёты.

Способы подключения

Однофазные цепи

Для того чтобы ответить на поставленный ранее вопрос, следует исходить из требований ПУЭ, регламентирующих порядок включения связки автомат плюс УЗО. Согласно положениям этого документа, устройство защиты подключается так, как показано на размещённом ниже рисунке.

Схема включения однофазного УЗО

При её рассмотрении можно сделать следующие выводы:

  • В однофазной сети это устройство практически всегда устанавливается сразу после счетчика;
  • К его выходу подсоединяются линейные выключатели (автоматы), от которых проводка разводится по всей квартире;
  • Нулевая шина подводится с соответствующей выходной клеммы счётчика на второй полюс УЗО;

Важно! Особое внимание в этой ситуации следует уделить тому, что УЗО подключается после счетчика и до автомата двумя проводами: прямым и обратным (этот момент очень важен с точки зрения возможности его срабатывания). Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом

Также следует обратить внимание на то, что схема подключения узо и автомата предполагает наличие однополюсного выключателя тока. При этом идущая от счетчика или УЗО нулевая жила заводится на общую заземляющую шину (ОЗШ), минуя автоматы, а с неё разводится по отдельным линиям в паре с фазным проводом. Относительно правил подводки проводников к устройству нужно отметить следующее

Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу

Относительно правил подводки проводников к устройству нужно отметить следующее. Подобно автоматическому выключателю, подводящие провода заводятся с верхней части устройства защиты, а отводящие – снизу.

Трехфазная сеть

Типовая схема подключения трехфазного прибора предполагает наличие на нём 3-х групп входных и выходных контактов, каждая из которых образует цепочку защиты по одной из фаз (смотрите фото ниже).

Схема включения трехфазного УЗО

Дополнительная информация. Из рисунка видно, что в реальных силовых цепях число входных и выходных контактов УЗО ограничено четырьмя (три фазы плюс земля).

Последнее объясняется тем, что земляная жила для всех трёх фазных линий является общей (на рисунке она выделена синим цветом).

Какой автоматический выключатель установить?

Рассчитывая номинал автоматического выключателя отталкивайтесь от сечения провода, температурной нагрузки, а так же от того, как проводка будет проложена — скрыто или открыто. Учитывайте не предельное пропускание тока, а «спокойное», т.е. должен оставаться хороший запас прочности или проще сказать, чтобы  проводник не грелся из -за завышенного номинала автомата. В другом случае, если у проводника большая пропускная возможность, занижать номинал автомата не стоит — будет постоянно вышибать.

Секционные автоматические выключатели «сажают» на пластину, называемую дин рейкой, встроенной в распределительный щит. Автоматические выключатели бывают 1Р (полюс), 2Р, 3Р, 4Р. Две последние, устанавливаются в трехфазной сети. В однофазной сети 2Р автомат, чаще всего, устанавливают на вводе.

Величины номинальной силы тока автоматических выключателей в быту: 2А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

  • Номинальный ток автоматического выключателя
  • Времятоковые характеристики электромагнитного и теплового расцепителей автомата
  • Коммутационная способность автоматического выключателя
  • Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

  1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
  2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
  3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.


Однополюсной автомат

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

УЗО и дополнительные приспособления

Не стоит рассматривать автомат отдельно от других компонентов электрощита. Покупая устройство, нужно понимать, что оно будет монтироваться вместе с УЗО. Применять УЗО лучше одного производителя с автоматом и из одной серии. При этом можно быть точно уверенным в наилучшем их взаимодействии. УЗО отечественных производителей уступают по качеству зарубежным. Часто не имеют в серии электромеханических УЗО, но имеют меньшее разнообразие в характеристиках.

Чтобы определить, какой именно автомат следует устанавливать, необходимо учитывать множество разных параметров. Автомат С16 – один из наиболее часто используемых в быту. Мощность позволит защитить оборудование, небольшое число стандартных приборов.

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Какой электросчетчик лучше поставить в квартире?

Теперь посмотрим, как следует рассуждать покупателю счетчика:

Конструкция и точность

Если в жилище электроэнергия используется в умеренных количествах, вполне подходящим окажется самый простой механический счетчик.

Устанавливать в таких условиях электронный прибор нецелесообразно, так как экономия, которую он обеспечит за счет более высокой точности, не окупит разницу в цене.

Совсем иное дело, если электричество используется интенсивно. В этом случае погрешность индукционного счетчика, если она будет направлена в сторону завышения, обойдется очень дорого и электронный вариант окупится за несколько месяцев.

Стандартный ряд классов точности: 0.5, 0.7, 1.0, 2.0. Согласно новым ПУЭ класс точности «2.0» является минимально допустимым, поэтому старые счетчики с классом точности «2.5» сегодня применять нельзя. Чем более точным является прибор, тем дороже он стоит, так что при выборе, опять же, нужно учитывать объемы потребления электроэнергии.

Обратите внимание! Электронные модели также делятся на более и менее точные. Эта характеристика называется «классом точности» и обозначается числом в кружочке

Число — это погрешность в процентах.

Какой электрический счетчик лучше поставить в квартире? Тарифность приборов

Переход на многотарифный учет нужно тщательно обдумать и просчитать, так как с ним не все так однозначно.

Дело в том, что ночью стоимость энергии действительно будет намного ниже обычной однотарифной, но зато днем или в пиковые часы — выше.

Если пользователь, живущий в стандартной квартире со стандартным набором бытовых приборов и ведущий дневной образ жизни, решит перейти на многотарифную схему, он, скорее всего, станет платить больше, чем платил при однотарифной.

Другое дело, если он готов перенести на ночное время, к примеру, стирку и нагрев воды в бойлере (утром водонагреватель выключается) — тогда переход на многотарифную сетку наверняка будет выгодным.

Особый интерес многотарифная схема представляет для лиц, использующих электрическое отопление. Если установить т.н. теплоаккумулятор, представляющий собой большую емкость с теплоносителем, то электрокотел можно будет эксплуатировать только ночью и в этом случае переход на многотарифную сетку позволит сэкономить ощутимую сумму.

Обратите внимание! Тарифные планы на электроэнергию в различных регионах отличаются, поэтому перед проведением расчетов нужно уточнить, с какими ценами придется иметь дело именно вам.

Как выбрать электросчетчик для квартиры по номинальному току?

Подбор счетчика по номинальному току следует осуществлять с учетом этой же характеристики вводного автоматического выключателя (ВА).

Номинальный ток счетчика должен быть как минимум равным номинальному току ВА, но лучше, если он будет на одну ступень выше.

Дело в том, что ВА срабатывает не мгновенно, а через определенный, хоть и чрезвычайно короткий, промежуток времени.

Представим, что мы установили счетчик с тем же номинальным током, что и у ВА, и в сети случилась перегрузка. За то время, пока ВА отключится, через счетчик будет протекать ток выше номинального, а это может вывести его из строя или сократить срок службы. Если же номинальный ток счетчика будет на ступень выше по сравнению с ВА, то он будет практически застрахован от перегрузок.

Что делать, если вводный ВА также еще не приобретен и вы вообще не знаете, какой силы ток можно пропускать в домашнюю сеть? На самом деле ее максимальное значение определяется только выносливостью проводов, которая, в свою очередь, зависит от площади их поперечного сечения.

Ниже размещены таблицы зависимости максимально допустимой силы тока от площади сечения для проводов – медных и алюминиевых:

Какие счетчики электроэнергии лучше для квартиры в зависимости от силы тока?

Таблица 1: медные жилы проводов и кабелей

Сечение токопроводящей жилы, мм2Однофазная сеть (220 В)Трехфазная сеть (380 В)
Ток, АМощность, кВтТок, АМощность, кВт
1,5194,11610,5
2,5275,92516,5
4,0388,33019,8
6,04610,14026,4

Таблица 2: алюминиевые жилы кабелей и проводов

Сечение токопроводящей жилы, мм2Однофазная сеть (220 В)Трехфазная сеть (380 В)
Ток, АМощность, кВтТок, АМощность, кВт
2,5204,41912,5
4,0286,12315,1
6,0367,93019,8
10,05011,03925,7

Как видно, допустимое значение силы тока зависит от сечения провода и фазности подключения.

Способ установки

Тут все зависит от того, где именно вы хотите расположить прибор. Отметим только, что форм-фактор «под DIN-рейку» можно считать более предпочтительным в силу его универсальности: при помощи специальной планки такой счетчик можно зафиксировать и на плоской поверхности.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

  • Монтажный нож.
  • Отвертки (крестовая и шлицевая).
  • Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

  • Фазный кабель – белый или коричневый.
  • Нулевой провод – черный, синий или голубой.
  • Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

  • Попадание изоляционного слоя под контактный зажим.
  • Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Как выбрать и подключить электрический счетчик

Счетчики электроэнергии бывают механические, электромеханические и электронные. В настоящее время, как правило, устанавливают электронные. Вне зависимости от конструктивных отличий, подключаются счетчики по одинаковой электрической схеме.

На фотографии представлена электрическая схема подключения на примере электросчетчика «Меркурий 200». Приходящий из подъездного щитка фазный провод всегда подключается к первому левому контакту счетчика, а ко второму, из которого выходит фазный провод, подключается нагрузка. К следующим контактам, которые внутри счетчика соединены между собой, подключается нулевой провод. После подключения проводов к электросчетчику винтовая группа закрывается крышкой и пломбируется.

Выбор ВА

Помимо основных критериев выбора есть и дополнительные. К ним относятся режим нейтрали, частота тока и величина линейного напряжения.

Режим нейтрали

Проще говоря, режим нейтрали – это способ заземления в доме. Традиционно в домах представлена система TN с различными вариациями. К наиболее распространенным относятся TN-C, TN-C-S и TN-S.

В системе TN-S имеется подводящий нулевой и рабочий провода, которые разделены от подстанции до потребителя энергии. Система TN-C представляет собой совмещенные подводящий нулевой и рабочий провода.

Частота тока

Одним из главных параметров электросети является частота тока. Это количество полных циклов изменения ЭДС (электро движущей силы) за одну секунду.

Для Российской Федерации это значение равняется 50 Гц. Проще говоря, ток 50 раз в секунду идет в одну сторону и 50 в другую проходя через нулевое значение 100 раз. Например обычная лампочка включенная в сеть с частотой 50Гц будет разгораться и тухнуть 100 раз в секунду.

Величина линейного напряжения

Для российских электросетей напряжение – фиксированная величина. Равняется 220 В или 380 В +- запас. Линейное – это напряжение между двумя фазами, которое на 60% больше, чем фазное. И соответственно = 380В.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.
