Дренажный насос Грундфос: принцип работы, устройство, модельный ряд и цена

Насосы Grundfos для канализаций

Grundfos Unilift KP 150-A1 – погружной дренажный насос

Насос Grundfos Unilift KP 150-A1 – дренажный агрегат с корпусом и рабочими частями из нержавеющей стали. Укомплектован сетчатым фильтром, обратным клапаном, рукояткой, поплавковым выключателем и 10-метровым кабелем.

Может устанавливаться как стационарно, так и мобильно. Перекачивает условно чистую и слегка загрязненную жидкость с t ≤ +50 °C. Характеристики: расход 9,0 м3/ч, напор 5,25 м, глубина погружения 10 м, потребляемая мощность 0,3 кВт.

Плюсы:

автоматическое функционирование: с помощью поплавка;
удобство пользования: небольшие размеры (15×22 см), малый вес (6,3 кг), низкий уровень шума (до 65 дБ), значительный диаметр включений (10 мм);
защита от холостого хода, перегрева и перегрузки;
стойкость к коррозии: прибор изготовлен из нержавейки;
отсутствие необходимости в техобслуживании;
надежность и долговечность (10 лет).

Минусы:

хлипковатое крепление фильтра с помощью хомута: при ударе может отвалиться;
сравнительно высокая цена: 13,2-15,4 тыс. руб.

Grundfos SEG.40.09.2.1.502 – погружной фекальный насос

Насос Grundfos SEG.40.09.2.1.502 – фекальный агрегат с режущим механизмом. При мощности 0,9 кВт откачивает 15,0 м3/ч жидкости с температурой до +40 °С. Способен погружаться на 10 м, поднимать стоки на 14,5 м.

В конструкции: чугунный корпус и двигатель, соединенные хомутом; регулируемое рабочее колесо; горизонтальный фланцевый выпуск; статорные термодатчики. Автоматически работает при глубине жидкости от 0,25 м. Перемалывает частицы Ø 10 мм.

Плюсы:

огромная производительность: 15,0 м3/ч;
коррозионная стойкость и надежность: применяются прочные нержавеющая сталь и чугун;
высокая эффективность: в наличии измельчитель, рабочее колесо с регулировкой, картриджный уплотнитель вала;
автоматическое функционирование: в конструкцию встроено реле уровня;
защита от перегрева: используются термодатчики;
простые и легкие процедуры: настройки, разборки, сборки.

Минусы:

большая масса: 38,0 кг;
очень дорого: 66,4-72,5 тыс. руб.

Grundfos Sololift 2 C-3 – поверхностная канализационная установка

Насос Grundfos Solofit2 C-3 – канализационная установка, рассчитанная на подключение 7 водозаборных точек. Укомплектованная пластиковым корпусом, «сухим» двигателем, реле уровня, обратным и вентиляционным клапанами.

Работает автоматически в зависимости от глубины жидкости: при 65 мм – включается, при 35 мм – выключается. Характеристики: расход 12,4 м3/ч, напор 8,5 м, потребляемая мощность 0,64 кВт, температура стоков до +90 °С.

Плюсы:

автоматическое управление с использованием реле уровня;
наличие режущего элемента и двигателя в «сухом» исполнении;
простота монтажа: малогабаритность (ширина 16 см) и легкость (6,6 кг); поставляется в собранном виде;
высокая температура перекачиваемой жидкости: до +60…+90 °С;
отсутствие запахов: вентиляция с угольным фильтром;
цена, соответствующая качеству и эксплуатационным характеристикам: 19,9-24,4 тыс. руб.

Минусы:

со временем засоряется (залипает) поплавок – требует периодической чистки;
не для унитаза;
шумность.

Основной ассортимент

Насосы Grundfos, в зависимости от принципа работы и назначения, могут иметь следующую маркировку:

UP – циркуляционный;
SP, SPA – погружной;
SQ, SQE – скважинный;
CR – центробежный.

Из всех видов продукции, представленных на рынке этим производителем, насос для скважины является самым востребованным и популярным среди покупателей. В производстве предприятия такой тип устройства занимает до 50% от общего объема продукции.

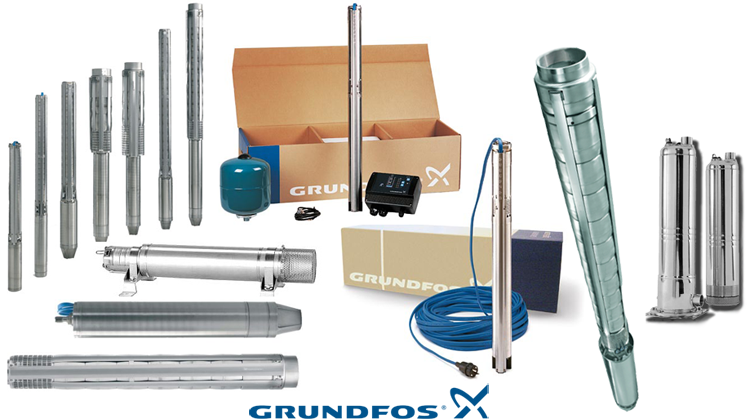

Модельный ряд скважинных насосов Грундфос

Скважинный насос Grundfos SQ предназначен для перекачки воды, количество твердых примесей в которой, не превышает показателя в 50 г/м 3 . Максимальная доступная для нормальной работы насоса глубина скважины 440 метров, а обычный диапазон глубин составляет от 60 до 100 метров. Объем перекачанной жидкости за час, в зависимости от мощности, колеблется в пределах 1,5-6,9 куб. метра, что указывает на высокую производительность устройств.

Модели погружных насосов для скважин Grundfos с маркировкой SQE используются в бытовых целях для обеспечения потребностей пользователей в небольшом количестве воды – до 2,4 куб. метра в час. Одного скважинного насоса Grundfos SQE достаточно для частного дома или коттеджа, которые имеют собственную систему водоснабжения.

Насосы Grundfos SP и SPA, устанавливаются в скважинах диаметром более 110 мм и способны поднимать воду, которая залегает на глубине более четырехсот метров. Применяются на промышленных предприятиях для их обеспечения большими объемами воды. Такие насосы имеют надежные сетчатые фильтры, датчики контроля температуры и систему охлаждения электродвигателя.

Достоинства насосов от Грюндфос

Среди однотипных устройств поставляемых другими производителями продукция Grundfos выгодно отличается по следующим показателям:

рассчитаны на работу с температурой окружающей среды от -25 до 140 О С;
управляются дистанционно;
в режиме автоматической работы способны перестраивать рабочие параметры в соответствии с меняющимися условиями. Алгоритмы изменений программно записаны на специальных чипах, которые установлены в блоках автоматического управления;
работают практически бесшумно;
имеют три уровня настройки мощности, что позволяет подстраиваться под эксплутационные условия;
не нуждаются в специальной подготовке перед установкой;
имеют надежную защиту от коррозии, после обработки особым порошком.

Шкаф управления

Одной установки глубинного насоса в скважину не достаточно для стабильного обеспечения потребителя водой. Работа насоса (особенно в автоматическом режиме) должна контролироваться дистанционно и поэтому необходимо установить шкаф управления Grundfos SQSK.

Шкаф управления Grundfos SQSK позволяет автоматически включать и выключать насосы серии SQ в зависимости от номинального давления воды в системе при помощи реле.

Система управления Grundfos SQSK может быть применена для заданного заполнения определенного объема в емкости при установке поплавкового выключателя SASU. Или для их полного опорожнения (при установке поплавкового выключателя SAS).

Шкаф управления скважинными насосами Грундфос

В корпусе шкафа Grundfos SQSK расположены:

переключатель с фиксированным положением на отметках управления или выключения – ручн/О/авто;
защита качающего устройства;
предохранитель для системы управления;
набор зажимов для датчика с 1-ним полюсом в одном блоке;
кабельные муфты (1хST10, 1хSVFK21,1хSt11) с резьбой для плоских кабелей.

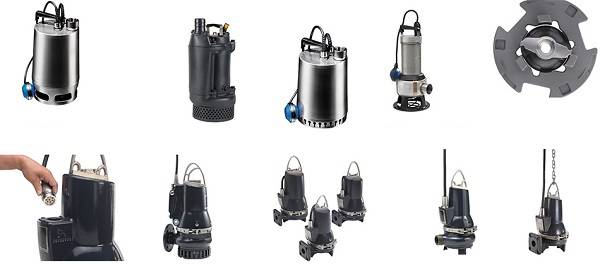

Обзор 5 лучших моделей grundfos

Сделаем небольшой экскурс в модельный ряд grundfos. Разберем детальнее несколько модельных линеек, перечислим их особенности и преимущества:

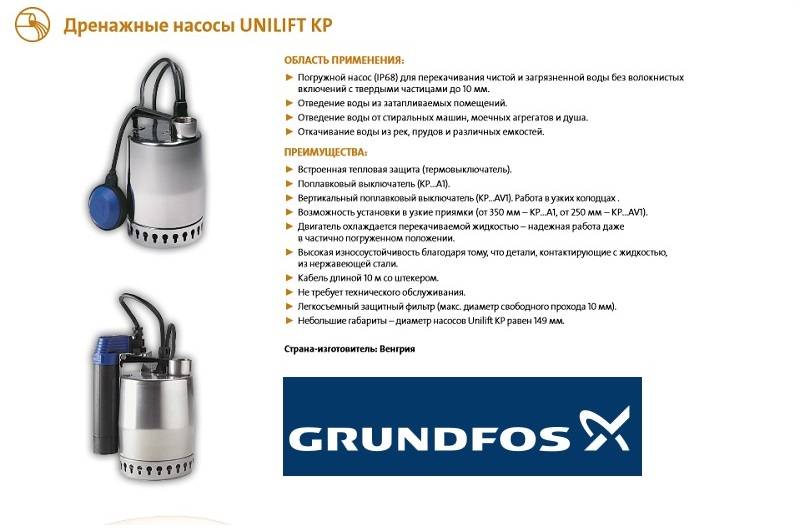

Unilift KP

Данная модель отличается корпусом из нержавеющей стали. Относится к устройствам с высокой эффективностью работы:

Обладают большой производительностью, достаточно популярны в бытовой и промышленной сферах.
Использование нержавеющей стали дает возможность применять устройство в агрессивной среде.
В данных моделях корпус насоса находится над перекачиваемой средой, что дает возможность его дополнительному охлаждению, возможности работы при больших нагрузках и повышенной температуры перекачиваемой жидкости, которая может достигать +95 °С.
Эти конструкции способны перекачивать жидкость с наличием примесей из твердых элементов размерами до 10 мм.
Они компактны, имеют диаметр в районе 148 мм.

Согласно конструктивным особенностям, эти насосы представляют собой одноступенчатое устройство блочного вида погружного способа действия. Они имеют нагнетательный клапан с вертикальным расположением и фильтр из сетки в его основании. Все детали выполнены из нержавеющей стали с покрытием хрома и никеля. Могут предназначаться для обустройства домашнего водоснабжения.

В рабочем процессе они находятся в непосредственном соприкосновении в транспортируемой жидкостью. Могут быть: с выключателем за счет действия поплавка, с реле вертикального уровня и ручным режимом включения.

Unilift CC

Эти дренажные насосы с выключателем за счет работы поплавка отличаются следующими особенностями:

Могут перекачивать жидкость включающую в свой состав твердые фракции размером до 10 мм.
Погружное устройство, позволяющее присоединить выходной патрубок в горизонтальном и вертикальном положении.
Имеют многоканальное рабочее колесо с полуоткрытым расположением и свободным проходом 10 мм.
Без входного фильтра возможно удалить жидкую среду до минимальной глубины 3 мм.
Все детали этих конструкций выполнены из композитных материалов высокого качества и стали с добавлением хрома и никеля.
Конструкция оборудована реле для предотвращения перегрева двигателя.
Предусмотрена возможность для крепления обратного клапана.

Рассчитаны для непрерывного использования в погружном положении, могут использоваться для повышения давления.

Дренажные насосные конструкции Unilift AP 12 из нержавеющей стали обладают высокой производительностью, имеют свои особенности:

Могут использоваться в агрессивной среде.
Конструкция насоса находится над поверхностью перекачиваемой жидкости, что дает возможность дополнительному охлаждению электродвигателя.
Способны перекачивать жидкость с наличием твердых частиц величиной до 12, 35, 50 мм, в зависимости от выбранной модели.

Данные модели имеют только вертикальный патрубок для отвода жидкости.

Unilift AP 35, AP 50

Грязевые и дренажные насосы из нержавеющей стали предназначены для грязной воды, отвода стоков промышленного и бытового назначения, имеют свои особенности:

Могут откачивать воду с твердыми компонентами размером до 35 мм, либо до 50 мм, в зависимости от модели.
Насос может крепиться в вертикальном и горизонтальном положении.
Предусматривается ручное управление, а также автоматический режим эксплуатации.
Возможны стационарные и переносные модели.
При использовании в непрерывном режиме все насосное устройство должно находиться ниже поверхности перекачиваемой среды.

В случае понижения уровня воды насос способен эксплуатироваться до 5 минут, такое применение рассматривается в качестве исключения.

Grundfos серии DP

Погружной насос для дренажа с чугунным корпусом работают только находясь в толще воды. Они отличаются:

Предназначены для осушения траншей и каналов.
Возможна работа со сточными жидкостями, дождевой водой при ее значительной загрязненности.
Может использоваться для транспортировки жидкости с твердыми частичками величиной до 10 мм.

Превосходно работают в качестве переносного либо стационарного перекачивающего устройства.

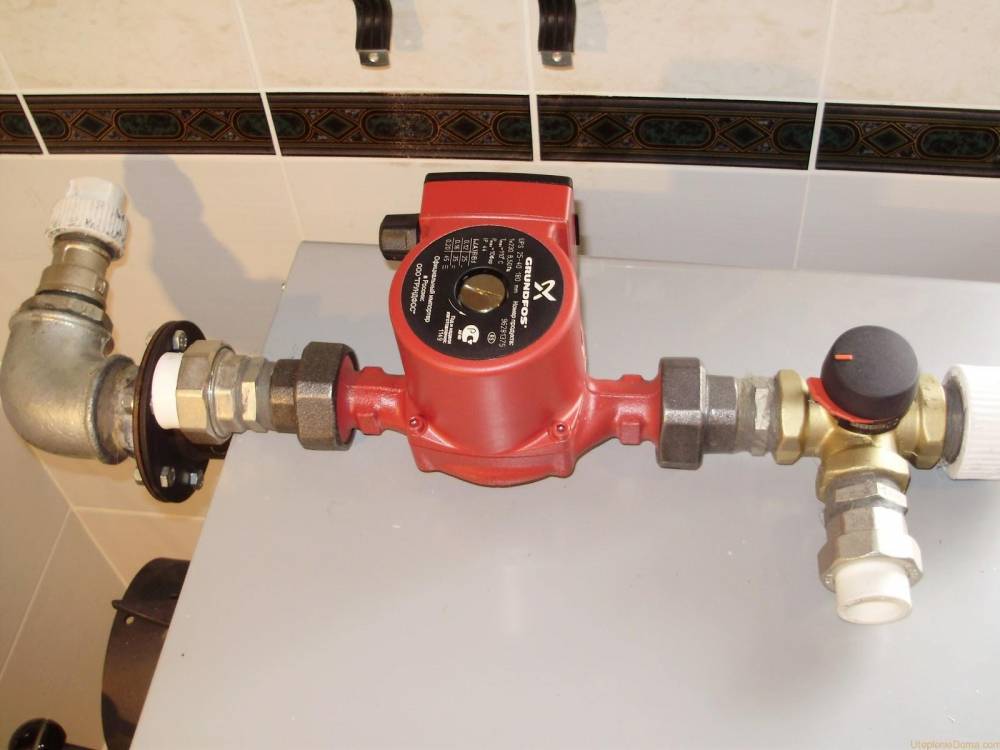

Пошаговая инструкция монтажа своими руками

Чтобы агрегат эффективно выполнял свою задачу, его следует устанавливать на горизонтальной плоскости. Оборудование с мокрым ротором ставится на подающем контуре, а с сухим — на обратку. Дело в том, что при «сухом» исполнении используются резиновые или паронитовые прокладки, которые довольно быстро портятся под воздействием высокой температуры.

Желательно, чтобы перед отопительным насосом был установлен фильтр грубой очистки. Он необходим для защиты оборудования от попадания в него мелких примесей. Это позволит продлить срок службы техники.

Бывает, что на территории, где устанавливается оборудование, отключают электричество. Чтобы насос работал беспрерывно, необходимо дополнительно монтировать байпас.

Некоторые пользователи в ходе установки не могут определить правильное направление патрубков. Производитель учел эту особенность, поэтому на корпусе напорной техники можно увидеть стрелку, показывающую, в каком направлении вращается ротор, а соответственно и теплоноситель.

Как правило, циркуляционное оборудование продается без крепежных элементов, поэтому их придется докупать отдельно. При подключении прибора к сети профессионалы рекомендуют пользоваться отдельным кабелем, идущим от распределительного щитка.

Основные этапы проведения работ:

Из контура отопления сливается вся жидкость. Если он уже давно в эксплуатации, рекомендуется качественная промывка.
Для подключения оборудования врезаются обходные участки. Между врезками ставится байпас, который должен дополнять обратный клапан или шаровый кран. Это защитит пластиковые вкладыши в процессе сварки.
Обходной трубопровод оборудуется запорной арматурой.
Монтируется фильтр грубой очистки.
В верхней части байпаса устанавливается кран Маевского или автоматический воздушный клапан.
Врезается насос. Если модель оборудована «мокрым» ротором, то она должна ставиться по горизонтали.
Для подключения к сети лучше использовать отдельную розетку с заземлением.
Насос заполняется теплоносителем, проверяется его работоспособность.

С первого взгляда кажется, что установка не представляет собой ничего сложного. Но это только для опытных пользователей. На практике могут встречаться различные проблемы, поэтому рекомендуется внимательно изучить прилагаемую к оборудованию инструкцию. Если опыта недостаточно, лучше всего пригласить специалиста, который учтет все требования и правильно настроит агрегат. Печи длительного горения на дровах читайте у нас на сайте.

Сфера использования

Дренажные насосы марки Grundfos с успехом используются для решения целого ряда задач:

Они подходят для организации систем полива огородов.
При устройстве систем водоснабжения такие агрегаты также находят своё применение.
Чтобы откачать воду из подтопленных котлованов, бассейнов, подвалов, приямков, подземных гаражей и т.п. используются дренажные насосные приспособления этой марки.
Для опорожнения цистерн, танкеров, резервуаров, бассейнов подходя насосы данного бренда.
Фекальные насосы могут использоваться для неизмельчённых канализационных стоков.

При этом в качестве источника воды для полива растений насос может использовать колодец, бак, водоём, бочку или другую ёмкость с водой. Это позволяет применять такие насосы не только для производственных целей, но и в дачном хозяйстве.

Также у насосного оборудования Grundfos отсутствует блок автоматики, как у насосных станций. Однако в промышленности и строительстве такие агрегаты могут использоваться для организации систем канализации из прачечных или осушения котлованов.

Дренажный насос джилекс Дренажник 170/9

После того как мы с вами разобрались в отличии, настала пора дренажный насос купить, для этого стоит разобраться в многообразии моделей на рынке. Первым на глаза попался дренажный насос джилекс отечественного изготовителя.

Дренажный насос джилекс с незатейливым наименованием “дренажник” используется в целях откачки грунтовых, дождевых и прочих загрязнённых вод. Находит применение в орошении и подаче воды хозяйственного назначения из открытых водоемов и источников.

Дренажный насос джилекс выполнен в приятный гамме цветов из высококачественного прочного пластика. Максимальная производительность составляет 10 м кубических в час при максимальном напоре до 9 м. Устройство совсем маленькое, его вес составляет не более 5 кг, оборудован удобной ручкой для переноски.

Встроенная защита от работы сухого хода сбережет ваш насос при полной откачки водоема. Потребляемая мощность 400вт. Оборудован поплавковым выключателем для автоматического контроля за уровнем жидкости.

Спокойно прокачивает фракции твердых частиц размером до 5 мм, а встроенная защита от перегрева не требует никаких дополнительных устройств для обеспечения безопасности. Так как электродвигатель насоса необходимо охлаждать, то допустимая температура перекачиваемой жидкости не должна превышать 35 градусов по Цельсию.

Технические характеристики Дренажный насос джилекс Дренажник

Всего дренажный насос джилекс насчитывает шесть модификаций насосов в серии дренажник. Давайте расшифруем обозначение, используемое производителем:

ДЖИЛЕКС Дренажник 110/6

Дренажник – само наименование обозначает серию.
110 – цифра указывает на максимальный расход литров в минуту.
6 – следующая цифра указывает в обозначении на максимальный вертикальный напор в метрах.

Несмотря на то, что серия бытовая, характеристики насосы показывают весьма существенные показатели, так насос дренажник 550/14 может перекачивать 550 л в минуту с напором до 14 м при этом размер пропускаем их частиц достигает 40 мм.

К достоинствам дренажный насос джилекс может смело забрать такие качества как: хороший напор и производительность, оптимальное соотношение цены и качества, длинный шнур 10 м, тихо работает, огромные возможности для палива огорода. К недостатком относят то, что не очень хорошо прокачивает сильно загрязненную воду – особенно когда много листвы или других веток и камней.

Дренажный насос Grundfos

Дренажный насос Grundfos – это устройство, которое реализует сбор, откачку, перекачивание и вывод сточных вод в частных домах из колодцев, бассейнов, отстойников, подвалов. Также данная техника применяется для опустошения котлованов и искусственных водоемов, осушения траншей на строительных участках, для откачки затопившихся подвалов и удаления талых вод коммунальными и ремонтными службами. Дренажный насос grundfos помогает полностью устранить проблему скопления стоков, в составе которых есть твердые и крупные фракции. Это отличное устройство, которое работает как автоматически, так и стационарно. Оно может устанавливаться в частных домах, дачах и использоваться жителями домов для откачки воды и орошения зеленых насаждений, а может применяться специалистами и рабочими в профессиональных целях. Дополнительно конструкция справляется с перекачкой воды в реках и озерах, из водоотстойников, водосточных канав, решает проблему уровня грунтовых вод.

Преимущества и недостатки оборудования

Ключевые преимущества дренажного насоса grundfos включают в себя следующие характеристики:

надежность конструкции, благодаря которой устройством можно будет пользоваться долгие годы,
разные технические характеристики и типоразмеры оборудование, широкий модельный ряд позволит вам выбрать оптимальную дренажную систему,
встроенная система тепловой защиты,
приборы изготавливаются из прочного материала, благодаря, чем им не страшна коррозия и другие внешние влияния,
наличие поплавкового включателя, который позволяет контролировать уровень воды,
возможность функционировать стационарно и автономно,
не нуждается в техническом обслуживании.

Что касается недостатков, то он один: это необходимость регулярного подключения к сети электропитания при работе.

Модельный ряд

Дренажный насос Grundfos представлен широким модельным рядом. Давайте рассмотрим ключевые модели на рынке:

дренажный насос Grundfos unilift kp 150 a1 — перекачивают чистую и загрязненную воду, оборудован мокрым ротором, который обеспечивает высокую износостойкость, все детали изготавливаются из высококачественной нержавеющей стали, устройство не требует специализированного обслуживания,
дренажный насос Grundfos unilift kp 250 a1 — имеет поплавковый включатель, может использоваться в приямке, отличается небольшими размерами, используется чаще всего в домашних условиях,
дренажный насос Grundfos unilift kp 350 a1 — это дренажный насос Grundfos с встроенным поплавком, может функционировать в узком колодце, весит 7,9 кг, что обеспечивает доступность транспортировки,
дренажный насос Grundfos unilift cc 5 a1 — перекачивает чистую и загрязненную воду, в него могут попадать твёрдые включения до 10 мм, но без содержания крупного мусора и волокон, имеет универсальное присоединение напорного трубопровода, есть поплавковый включатель, кожух охлаждения.

Дренажный насос Grundfos Дренажный насос Grundfos с встроенным поплавком: технические характеристики, особенности выбора и эксплуатации. Разновидность моделей: Grundfos unilift kp 150 al, 250 al, 350 al, Grundfos ups 25 80. Преимущества и недостатки.

Установка погружного насоса

Шаг 1. К погружному насосу нужно прикрепить тросы, за которые он будет опускаться в водоем. Фиксация тросов производится в верхней части агрегата.

Шаг 2. Далее насос нужно аккуратно опустить в резервуар с водой и зафиксировать другой конец прикрепленного к нему троса над резервуаром

Также важно вывести все провода наружу

Шаг 3. Шланг от насоса нужно подвести к тому резервуару, в который будет перекачиваться вода. Далее насос нужно подключить к электросети.

Шаг 4. Далее нужно убедиться, что насос работает и качает воду, то есть посмотреть, поступает ли поток в резервуар или другое место, куда выкачивают воду.

Шаг 5. После окончания закачки воды данный тип насоса нужно отключить из электросети.

Несомненно, ряд рекомендаций будет варьироваться от выбранной модели агрегата, так что перед использованием любого насоса настоятельно рекомендуется прочитать инструкцию к нему.
