Основные критерии выбора дренажных труб для отвода грунтовых вод

Дренаж вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

  • Внутренний дренаж фундамента;
  • Внешний дренаж фундамента;
  • Дренаж отмостки;
  • Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ

Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

  • Участок и дом находятся в низкой части участка;
  • Подземные воды проходят близко к поверхности;
  • Земля на участке содержит преимущественно глину;
  • Основание фундамента ниже уровня промерзания грунта;
  • Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности. Иначе система будет плохо работать, потребуется ее переустройство

Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

Глубина закладки дренажных труб

Минимальный уровень заложения дрен рассчитывается с учетом их устойчивости к физическим и температурным нагрузкам.

При максимально глубокой прокладке водоотводной канавы используются трубы повышенной прочности.

В непрочных грунтах трубы укладываются на специально выложенное основание.

Чем глубже закладываются дрены и колодцы, тем больше требуется сил и средств на монтаж. Дренажные системы бывают двух видов:

  1. Поверхностная, с глубиной залегания каналов – 0,3-0,4 метра.
  2. Глубинная, канализационные траншеи копают до 3 метров.

Чтобы определить, на какую глубину закапывать дренаж, нужно знать структуру почвы. Все зависит от ее плотности.

Необходимо учитывать величину промерзания грунта в вашем регионе, чтобы трубы оказались заложенными на уровне, превышающем ее значение.

При монтаже водоотводной системы возле здания дрены пролагаются ниже его основания. Оптимальная глубина дренажной канавы составляет 1,1-1,3 метра. На садовом участке трубы опускают не более чем на 150 сантиметров. Канавы копают на расстоянии 5-10 метров друг от друга.

Специалисты советуют рыть траншеи глубже расчетной величины на пару десятков сантиметров, чтобы было место для укладки «подушки» на дно канала. Не следует забывать об уклоне в направлении коллектора.

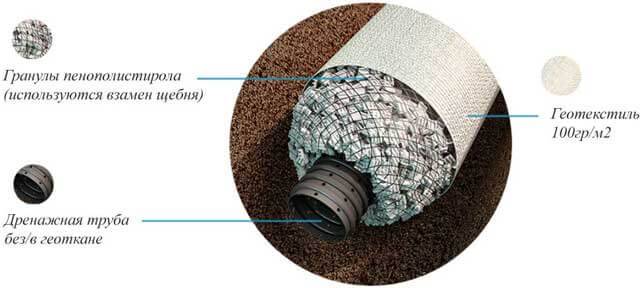

Дрены с пенополистиролом

В последнее время стали широко использоваться дренажные трубы, имеющие наполнитель из пенополистирола. Они прекрасно заменяют другие виды полимерных материалов, которые укладывают в щебенку.

Выбирая дренажную трубу с наполнителем, необходимо обратить внимание на следующие моменты:

  • Протяженность дренажной системы и ее пропускная способность.
  • Уровень подъема грунтовых вод.
  • Расположение водосборника.
  • Величина напора входящей и выходящей воды.
  • Особенности грунта.

Одним из преимущественных моментов подобных изделий является возможность уменьшения их длины подручными материалами.

Для чего нужны дренажные трубы и каков их принцип действия

Трубы для дренажа позволяют осуществить отвод грунтовой воды от участка или придомовой территории. Они представляют собой гофрированные толстые шланги с перфорацией, которые прикопаны на определенной глубине. Принцип действия труб для дренажа грунтовых вод достаточно прост. Как известно, вода всегда идет там, где проход проще. Этот закон физики касается множества областей и никогда не нарушается. Просочившись сквозь перфорацию, влага беспрепятственно устремляется по трубе туда, куда ее направит мастер. Таким образом, воде не нужно просачиваться сквозь грунт. В итоге почва осушается.

Особую важность дренаж имеет для фундамента жилого строения. При переизбытке влаги основание дома будет быстро разрушаться, что негативно скажется и на самой постройке

Изделия для производства дренажа достаточно гибкие, чтобы их было проще прокладывать

Какими бывают трубы

Разновидностей этих труб существует несколько, и классификация зависит от их структуры, свойств либо функциональных особенностей.

По материалу изготовления

Дрены изготавливаются из разных материалов, каждый их которых имеет свои преимущества и недостатки. Наиболее популярными являются следующие:

  1. Пластиковые трубы – в их основе лежат искусственные органические полимеры, такие, как ПВХ, полиэтилен высокого или низкого давления (соответственно ПВД и ПНД), полипропилен. Технология изготовления этих дрен основана на методе многослойной экструзии – сильно нагретую массу пластика пропускают через специальный аппарат экструдер, откуда выходят пласты сырья разных размеров, затем они закатываются в одно- или многослойные дрены. Наглядно увидеть работу экструзионной линии можно здесь.

https://youtube.com/watch?v=n3ZYrV830Yg

Далее на поверхности изделия создается гофрированная структура, которая обеспечивает высокую устойчивость дрены перед внешними механическими нагрузками. Это позволяет помещать ее на довольно большую глубину, не опасаясь давления толщи грунта.

Керамические дренажные трубы, изготавливающиеся для отвода грунтовых вод отличаются высокой прочностью и устойчивостью к воздействию перепадов температур и действию вредных веществ почву (кислот, щелочей).

Керамика также устойчива к процессам гниения, поскольку не содержит веществ, которыми питаются микроорганизмы. Их изготавливают формованием обжигом сырья подобно любым другим керамическим предметам. Далее с определенным интервалом по внешней поверхности изделия делаются небольшие проколы, в которые поступает вода из почвы. Несмотря на все свои плюсы, керамические дрены обладают довольно большим весом, из-за чего их неудобно транспортировать и монтировать.

Трубы из пористых материалов в основном производятся на основе пластобетона и керамзитостекла. Технологией предусмотрено, чтобы вода попадала в них в специально проделанные отверстия, что уменьшает объем общей влаги, поглощаемой из грунта.

Асбестоцементные дрены состоят из смеси асбеста с цементом.

Они гораздо тяжелее всех остальных труб (1 метр стандартного диаметра 110 мм весит порядка 100-150 кг), к тому же по сроку службы уступают искусственным практически в 2 раза. К тому же такие дрены дороже стоят и более сложны в монтировании на участке. Их внутренние поверхности достаточно легко покрываются илом, что ведет к постепенному засорению и сужению просвета трубы – соответственно, снижается ее пропускная способность. Этим и объясняется неконкурентоспособность таких изделий перед пластиковыми аналогами.

По свойствам изделия

В зависимости от исходных характеристик дрен, которые определяются на стадии их изготовления, выделяют:

  1. Одно и двухслойные трубы. Если однослойные представляют собой типичную дрену с отверстиями и внутренней гладкой поверхностью, то на двухслойный аналог добавляется структура с ребрами жесткости (гофра), которая более равномерно распределяет нагрузку со стороны грунта и увеличивает срок службы изделия. Такие дрены дороже, но намного долговечнее.
  2. Гибкие и жесткие – первые могут загибаться под разными углами и образовывать повороты, петли в зависимости от конкретного участка. Жесткие более прочны и укладываются на прямых отрезках дренажной системы (их стандартная длина 6 и 12 метров). Гибкие дрены обычно продаются целыми бобинами с намоткой 45-50 метров готового изделия.
  3. Голые и с фильтрующим покрытием – последние содержат дополнительный слой из геотекстиля, который не разлагается в земле и способен длительное время служить в качестве хорошего фильтра воды, идущей в дрену.

Как выбирать дренажные трубы, основные виды по материалам

Самый распространенный способ водоотведения грунтовой и талой влаги с индивидуального подворья заключается в организации дренажного трубопровода, укладываемого в земле или на ее поверхности.

Для устройства дренажа применяются:

  • Полимерная трубная продукция: сшитый полиэтилен, ПХВ и другие пластикаты.
  • Асбестоцементные трубы.
  • Керамика с перфорацией.

После появления на строительном рынке полимерных труб, асбестоцемент и керамика отошли на второй план и в настоящее время практически не востребованы. Это объясняется большим весом тяжелых керамических и асбестоцементных труб, оказывающих большое давление на грунт, сложности их монтажа. Перфорация на поверхности дрен быстро заиливается частичками земли, и вода перестает поступать в полость водоприемника. Все эти факторы, а также сложность соединения отдельных участков трубопровода отрицательно влияют на эффективность дренажа и поэтому от использования в строительстве дренажных труб из керамики и асбестоцемента практически все отказались.

Чтоб бы правильно выбрать трубы для дренажа, необходимо обратить внимание на следующие условия:

  • Тип почвы, преобладающей на территории застройки.
  • Степень увлажненности грунта.
  • Уровень грунтовых вод на участке.

Справочная таблица оптимальных материалов по типам грунтов

Тип грунтового основания

Рекомендуемый материал для дренажного трубопровода

Щебень

Трубы с перфорацией без укладки фильтрующих материалов

Песок

Трубы с перфорацией и фильтрующим материалом, уложенные на щебеночное основание

Глина

Трубы с фильтром или без него, основание из щебня с минимальной толщиной 200 мм.

Суглинок

Трубы с фильтром из геотекстиля

Диаметр дренажа зависит от индивидуальных особенностей земельного участка:

  • Трубы ф*150 мм и ниже укладываются для отвода небольшого количества грунтовой и атмосферной влаги.
  • Диаметр труб до 300 мм применяется в дренажных системах с большим количеством воды.

Существует несколько требований по подбору материалов дренажных труб:

  • Механическая прочность стенок трубы для восприятия давления земляной массы и для сохранения целостности трубопровода во время сезонных смещений.
  • Достаточная пропускная способность для отвода воды в любом количестве.
  • Устойчивость к сезонным изменениям температуры.
  • Гладкость внутренних стенок для лучшего оттока воды.
