Устройство и принцип работы печи голландки в доме

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

Конструкционные особенности голландки

Голландская печь отличается предельной простотой. Вооружившись инструментами и необходимыми материалами, её сможет собрать даже начинающий печник. Традиционная печка-голландка лишена поддувала, что обеспечивает неторопливое длительное горение. То есть закладываем в большую топку дрова, разжигаем их, после чего прикрываем дверцу и на протяжении многих часов наслаждаемся теплом.

Современная голландская печь делается с поддувалом и колосниковой решёткой. В оригинале этих двух элементов не было, они появились позднее. Наличие поддувала обеспечивает удобную регулировку интенсивности горения. Например, в самом начале розжига желательно получить мощное пламя, чтобы прогреть печку и помещение. После этого закрываем дверцу поддувала – интенсивность горения снижается, экономя дрова. Что касается колосниковой решётки, то она необходима для более удобной уборки.

Большая топка – ключевая особенность кирпичной печи-голландки для дома. Некоторые печки, как и многие современные отопительные котлы, отличаются небольшими топочными камерами. Много дров сюда не поместится, также существуют ограничения на максимальную длину поленьев. Сооружая в доме полноразмерную печь-голландку, потребители получают в своё распоряжение отопительные агрегаты с большими топками.

Печь-голландка отличается вертикальной конструкцией. Она занимает минимум свободного места, а большая теплоотдача обеспечивается за счёт её площади, образуемой вертикальными стенками.

Преимущества большой топки:

• Длительное горение – решает основную проблему дровяного отопления, связанную с частой закладкой горючего.
• Удобная закладка топлива – в том числе удобно работать с крупногабаритными дровами.
• Лёгкость в уборке золы и несгоревших головешек – лишнее пространство обеспечит удобство очистки печи-голландки.

Если говорить про теплоотдачу, то печь-голландка обладает удивительной эффективностью. Она отдаёт тепло по максимуму. Здесь нет каких-то непонятных ухищрений, противоречащих законам физики. Всё дело в многоканальном отводе продуктов сгорания. Они действительно отводятся через множество вертикальных дымовых каналов. Проходя через них, раскалённые газы отдают подавляющую часть тепла в кирпич. Этим обеспечивается максимальная эффективность печей-голландок.

Чем примечательна печь-шведка?

Варианты шведской печи

По назначению «шведка» относится к отопительно-варочным печам, причём есть все основания считать её наиболее удачной среди таковых. Готовить на ней удобней, чем в русской печи, поскольку хозяйке не приходится наклоняться и пользоваться ухватом. Кроме варочной плиты имеется духовка, в которой можно готовить выпечку и быстро разогревать блюда. А в довершение ко всему, в классической «шведке» имеется ниша, предназначенная для просушки вещей.

Исходная модель печи «шведки»

Конструкция печи позволяет её тыльную сторону, выходящую в жилую комнату (передняя часть с плитой располагается на кухне), оборудовать тёплой лежанкой или камином.

Кроме функциональных есть у «шведки» и технические достоинства:

1. Быстрый прогрев.
2. Простое устройство и низкая стоимость. В этом отношении шведская печь сравнима с голландкой, но обладает более высокими КПД (60% против 40%) и теплоотдачей («голландка» мощностью 2,9 кВт и «шведка» мощностью 4,1 кВт обладают равной материалоемкостью).
3. Наличие духовки, которая при открытой дверце уже через несколько минут после начала топки (можно применить даже бросовое топливо) обеспечивает форсированный инфракрасный прогрев промокшего или замёрзшего пользователя.
4. Направленный вниз дымооборот после топки, обеспечивающий качественный прогрев печи не только сверху, но и снизу.
5. Низкая температура дымовых газов в канальной части, благодаря чему её можно строить из обычного кирпича с применением цементно-песчаного раствора.
6. Пластичность. Строгим канонам приходится следовать только при возведении меньшей, высокотемпературной части печи. Остальное можно без потери качества подстроить почти под любое жилище.
7. Возможность производить отбор тепла для приготовления горячей воды без ухудшения режима горения в топке.
8. Возможность «подключить» лежанку.

Перечисленным достоинствам можно противопоставить следующие минусы:

1. Из-за солидной тепловой нагрузки высокотемпературную часть печи приходится возводить только из самых качественных материалов. Высокие требования предъявляются и к качеству работ (мастер должен обладать достаточным опытом).
2. Если после полного прогорания топлива забыть закрыть вьюшку, выстуживание печи происходит очень быстро.
3. В обязательном порядке требуется фундамент. Это связано с неравномерной нагрузкой на отдельные части печи и её вытянутой формой.

Без надёжного основания агрегат окажется неустойчивым.

Как правильно класть печку

Возведение кирпичной печи – голландки ведется по определенным правилам, которые необходимо соблюдать при строительстве своими руками:

1. Приготовьте набор измерительных приспособлений и инструментов, изображенных на фото.
2. Прежде чем класть очередной ряд на раствор, разложите кирпичи на сухую согласно порядовке. Это позволит выбрать лучшие камни на топливник и заранее сделать подрезки в нужных местах.
3. Кирпич перед укладкой погружается в воду на 2—4 минуты, пока не выйдут пузырьки воздуха.
4. Правильность кладки контролируется строительным уровнем и отвесом через каждые 2 яруса.
5. Выдерживайте максимальную толщину шва 5 мм, пристукивая кирпичи и убирая вылезающий по бокам раствор.

Внутренние поверхности каналов делаются гладкими, дабы уменьшить сопротивление потоку дымовых газов. Это достигается протиранием стенок изнутри мокрой тряпкой после укладки 3—5 рядов. Правило соблюдается и в процессе строительства дымоходной трубы.

Важные особенности конструкции

Из основных элементов выделяют:

• Дымовую трубу (обязательно);
• Отпускные и впускные каналы (не менее трех), иначе быстрый прогрев исключается;
• Топку под полуметровые поленья;
• Армированное основание (обязательно).

Важно знать! Сгорание газа (дыма) начинается в первом дымовом канале. Затем тепло одновременно поглощается стенками печи и по второму каналу возвращается к исходу – топке

Где уже во второй раз получает калории для перевала на третий.

Конструктивный перечень

В работу с печью сгодится кирпич керамический. Из него собираются следующие части конструкции:

• Зольник;
• Топка;
• Система оборота дыма (змеевик);
• Отсеки для чистки;
• Дымоход;
• Задвижка, регулирующая интенсивность тяги и сберегающая тепло.

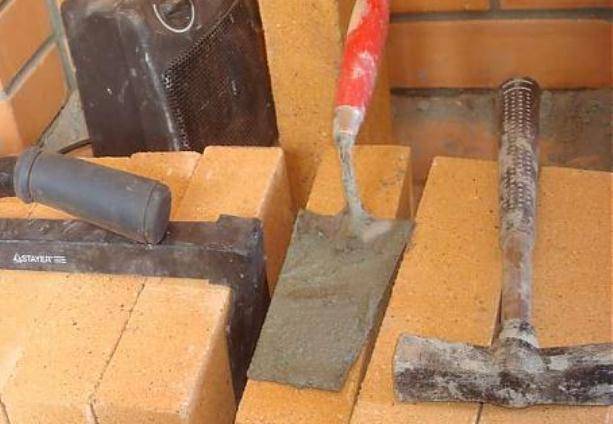

С чего начинается постройка печи своими руками

Любая по типу печь, и даже голландка, начинает создаваться не с фундамента, а с годного к труду инструмента:

• Мастерки;
• Молотки каменщика;
• Киянка;
• Вёдра;
• УШМ с насадкой по камню;
• Сито (мелкая фракция);
• Мел (для кладки).

Измерительные приспособления (рулетки, уровни, отвес).

Из материалов запасаем:

• Глину;
• Песок;
• Качественный цемент;
• Огнеупорный кирпич (рассчитывается с запасом);
• Фурнитуру (дверки дляподдувал, топки, прочистки);
• Колосниковую решетку (или колосники);
• Асбестовый шнур;
• От 200 печных кирпичей, запас приветствуется.

Всегда начинаем с базы

Начать в готовом помещении всегда проблемно. А вот позаботиться об армированном основании при заливке столбов или фундамента – это вариант подходящий.

Как бы ни сложилось, не должно быть связи между фундаментом дома и самой печью.

Кладка по указанным правилам и пунктам:

1. Размечаем участок под будущую постройку, предварительно очистив от строительного и бытового мусора. Если печь встанет уже в готовом доме, то без демонтажа части пола не справиться.
2. Фундамент для голландки, как и для любого другого типа, нужно рассчитать с запасом. Ориентир – это первый слой печи, поэтому от каждой стороны добавляем до 15 сантиметров.
3. Перед заливкой нужно засыпать и утрамбовать средний слой песка в качестве песчаной подушки.
4. Разводим в меру густой цементный раствор, компоновка 1 к 3. Полученную смесь выкладываем на утрамбованную песчаную подушку.
5. Уже на этот слой идет сварка арматуры. Желательно выдержать шаг не менее 10 сантиметров.
6. Готовую сетку заливаем тем же по консистенции раствором цемента.
7. Итоговый штрих – на подсыхающий слой раствора просеиваем сухой цемент, а сверху закрываем сначала рубероидом, потом гидроизоляционным материалом.

Важно знать! Дополнительно гидроизоляцию разрешается просыпать песком, хватит слоя не более 5 сантиметров. И в процессе держим горизонт, иначе отвес покажет неприятные отклонения

Меры противопожарной безопасности

Голландка считается пожароустойчивой конструкцией.

Однако, как и при сооружении любой печи, необходимо соблюдать определенные правила:

• Перед печью укладывают асбестовый лист, предохраняющий от случайного возгорания выпавших углей или искр от топки.
• Требуется систематическая чистка дымохода от скопления сажи.
• В полуметре от печи не должны находиться мебель, предметы быта.
• Чем меньше металлических элементов будет использовано при возведении голландки, тем безопаснее. Однако при сооружении арки проём над варочной зоной обязательно перекрывают стальным уголком.

• В местах стыков металлических элементов с кирпичом прокладывают слой строительной смеси в 0,5 см и асбестовый шнур.
• При укладке варочной панели на кирпич нужно нанести глиняную прослойку для защиты от перегревания.

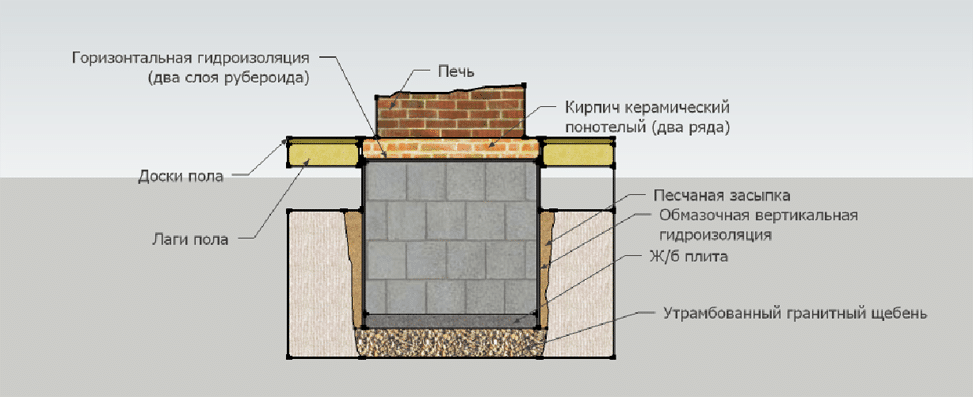

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Модельный ряд

Описанная отопительная печь может иметь разную конструкцию, что определяет сферу ее применения и особенности работы. На этом основании выделяют несколько самых распространенных моделей.

Классический вариант печки

Классический вариант голландки может иметь прямоугольную или круглую форму. Такие агрегаты обычно выглядят просто, но довольно элегантно. Для финишной отделки стенок применяется кирпич. Внутри печь состоит из топочной камеры и шести каналов. Именно поэтому нагрев кирпичных стенок происходит постепенно, что исключает появление трещин.

При сооружении классических приборов необходимо уделить особое внимание высоте топливника. Его следует размещать на высоте 25 см от пола. Это обеспечит равномерный обогрев помещения

Это обеспечит равномерный обогрев помещения.

Модели с варочной плитой

Традиционная голландская печь может оборудоваться плиткой. Это позволяет расширить сферу ее применения. Такой отопительный прибор можно будет использовать для приготовления пищи. В данном случае над топочной камерой размещают чугунную плиту, которую обрамляют кирпичной кладкой.

Благодаря равномерному прогреву корпуса агрегата и его постепенному охлаждению, в конструкции печки может присутствовать духовой шкаф. Его можно использовать как для разогрева, так и для приготовления пищи.

Вариант с камином

Голландка с камином немного отличается от традиционной модели. Она должна иметь широкое основание. Строительство дымоотводной трубы и отека для сбора золы начинается со второго ряда. В этом же месте формируют отверстие, предназначенное для чистки системы от продуктов сгорания топлива.

Чтобы такой камин функционировал эффективно на протяжении длительного периода, специалисты рекомендуют использовать для его строительства прокладку из базальтового картона. Она предупредит образование трещин и выполнит изоляцию газовых потоков.

Колонные печи

Модели, выполненные в виде колонны, могут работать практически на любом топливе (на дровах, угле, газе). Они отличаются высокой эффективностью и пользуются большой популярностью. Для повышения продуктивности инженеры придумали сооружать вокруг кирпичной стенки кожух из металла. В процессе топки он поглощает большое количество тепловой энергии, после чего интенсивно отдает ее в окружающую среду.

Достоинства и минусы

Каждая печь имеет свои достоинства и недостатки, и голландка не является исключением. Благодаря тонким стенам она является более эффективной, чем русская печь. Также за счет довольно компактных размеров ее можно установить в любом помещении или строении. Немаловажным является и экономия. На сооружение пойдет в два раза меньше кирпича, чем на русскую печку.

Помимо этого голландка обладает такими плюсами:

• при необходимости конструкцию можно модифицировать и дополнить функциональными элементами;
• конструкция может иметь различные размеры и форму (круглая, прямоугольная);
• помещение прогревается очень быстро;
• высота конструкции ни коем образом не влияет на ее продуктивность;
• чтобы построить голландку нужно немного денежных затрат, так как вполне подойдет и ранее использованный кирпич.

Принцип работы печи очень простой

Перед сооружением также стоит ознакомиться с некоторыми недостатками прибора:

• даже правильное сооружение и эксплуатация не обеспечивает высокую продуктивность печи;
• каналы сконструированы таким образом, что есть риск затягивания холодного воздуха с окружающей среды;
• несколько раз в день печку нужно протапливать;
• несмотря на экономию, на обогрев уходит немало топлива;
• за вьюшкой необходимо постоянно следить, в ином случае конструкция быстро остынет;
• недопустимо прогревать печь до максимальной температуры.

В современной голландке обустраивают такие элементы:

• камин;
• духовой шкаф;
• водогрейный бак;
• лежак;
• отопительно-варочная поверхность.

Прежде всего, голландку выбирают за счет простоты конструкции, эффективности работы и экономичности.

При строительстве стоит учесть множество нюансов

Какие нужны материалы и инструменты для конструкции

Заранее нужно составить схему или план самой конструкции и продумать место размещения, опираясь на это будет проще приступить в работе и процесс будет более простым и наглядным.

Начинается работа по возведению печи с заливки фундамента

Подготовьте следующие инструменты: лопата, мастерок, рулетка и уровень.

Далее приведен список строительного материала для постройки голландки в помещении оплощадью в 40 м2:

• кирпич огнеупорный – 200 шт;
• глина – ½ м3;
• чистый речной песок;
• вода;
• проволока мягкая;
• цемент М400;
• дверцы для печи заводские.

Начинается работа по возведению печи с заливки фундамента.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

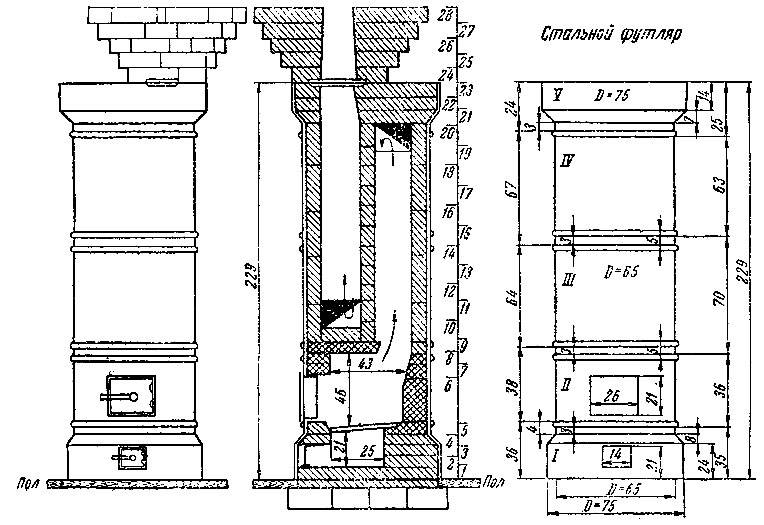

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

• Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
• Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Итоги

Возвести компактную и эффектную печь-голландку своими руками вполне реально. Нужно точно соблюдать схему-порядовку, не торопиться, выдерживать необходимые технические перерывы. Уют и тепло в доме с такой печью гарантированы.

Печи-голландки – это чуть ли не единственные отопительные приборы, подвластные рукам домашних мастеров, у которых нет навыка возведения печей.

Больших материальных затрат на строительство голландки не требуется. Её можно сложить из небольшого количества кирпичей, и это не отразится на ее обогревательной функции.

При возведении печи можно применять пустотелый кирпич или его половинки. Шамотный кирпич нужен только для топки.

Главное в этой работе — сделать глиняный раствор хорошего качества и не допускать ошибок в порядовке. Такая печь сразу начнет отдавать тепловую энергию и не будет создавать в будущем проблем.

Чтобы не сомневаться в качестве раствора, можно воспользоваться готовыми печными смесями. Стоимость такого строительного материала небольшая и почти не повысит затраты на возведение печи.
